WGG256M90 - Lave-linge BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	15 programmes, incluant éco, rapide, délicat, etc.
Dimensions (L x H x P)	60 x 84.8 x 59 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Fonctionnalités supplémentaires	Départ différé, contrôle de la mousse, protection anti-fuite
Poids	75 kg
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour
Sécurité	Système de verrouillage de porte, protection enfants
Garantie	2 ans

FOIRE AUX QUESTIONS - WGG256M90 BOSCH

Pourquoi ma machine à laver BOSCH WGG256M90 ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage est enfoncé.

Comment résoudre un problème de vibration excessive de ma machine à laver ?

Assurez-vous que la machine est de niveau et que les pieds sont bien ajustés. Vérifiez également que le tambour n'est pas déséquilibré en répartissant le linge uniformément.

Pourquoi ma machine à laver ne vidange-t-elle pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Assurez-vous également que le filtre de la pompe n'est pas bouché.

Quelle est la capacité maximale de charge pour la BOSCH WGG256M90 ?

La capacité maximale de cette machine à laver est de 9 kg.

Comment nettoyer le tambour de ma machine à laver ?

Pour nettoyer le tambour, utilisez un programme de nettoyage à vide avec un détergent spécifique pour machines à laver, ou un mélange de vinaigre blanc et de bicarbonate de soude.

Que faire si la machine à laver affiche un code d'erreur ?

Reportez-vous au manuel d'utilisation pour identifier le code d'erreur spécifique. Cela vous aidera à diagnostiquer le problème.

Est-ce que je peux utiliser des capsules de lessive dans ma BOSCH WGG256M90 ?

Oui, vous pouvez utiliser des capsules de lessive, mais veillez à les placer dans le tambour et non dans le compartiment à détergent.

Comment régler la température de lavage sur ma machine ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le programme de lavage.

Ma machine à laver fait un bruit étrange, que dois-je faire ?

Vérifiez s'il y a des objets coincés dans le tambour ou le filtre. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Comment puis-je économiser de l'énergie avec ma machine à laver ?

Utilisez les programmes à basse température et chargez toujours la machine à pleine capacité pour optimiser la consommation d'énergie.

MODE D'EMPLOI WGG256M90 BOSCH

Conseils de réparation - Lave-linge

i A propos de ce document.... 171

1.1 Informations importantes.... 171

1.1.1 Objectif.... 171

1.2 Explication des symboles.... 171

1.2.1 Niveaux de risque 171

1.2.2 Symboles de danger 171

1.2.3 Structure des indications d'avertissement 172

1.2.4 Symboles généraux 172

Outils et aides.... 173

Réparation 174

3.1 Changer le dessus.... 174

3.1.1 Retirer le dessus.... 174

3.1.2 Monter le dessus.... 174

3.2 Changer le panneau de commande 175

3.2.1 Retirer le panneau de commande 175

3.2.2 Monter le panneau de commande.... 175

3.3 Changer le bac à produits 176

3.3.1 Retirer le bac à produits 176

3.3.2 Monter le bac à produits 176

3.4 Changer la poignée du bac à produits.... 177

3.4.1 Retirer la poignée du bac à produits.... 177

3.4.2 Monter la poignée du bac à produits.... 177

3.5 Changer la porte.... 178

3.5.1 Retirer la porte.... 178

3.5.2 Monter la porte 178

3.6 Changer les composants de la porte.... 179

3.6.1 Retirer les composants de la porte 179

3.6.2 Monter les composants de la porte.... 179

3.7 Changer le joint de porte.... 180

3.7.1 Retirer le joint de porte 180

3.7.2 Monter le joint de porte.... 183

3.8 Echange de la fermeture de porte.... 184

3.8.1 Retrait de la fermeture de porte 184

3.8.2 Monter la fermeture de porte.... 185

3.9 Changer la lumière du tambour 186

3.9.1 Retirer la lumière du tambour 186

3.9.2 Monter la lumière du tambour.... 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187

3.10.2 Monter le couvercle de la pompe.... 187

3.11 Changer le panneau de façade 188

3.11.1 Retirer le panneau de façade 188

3.11.2 Monter le panneau de façade.... 190

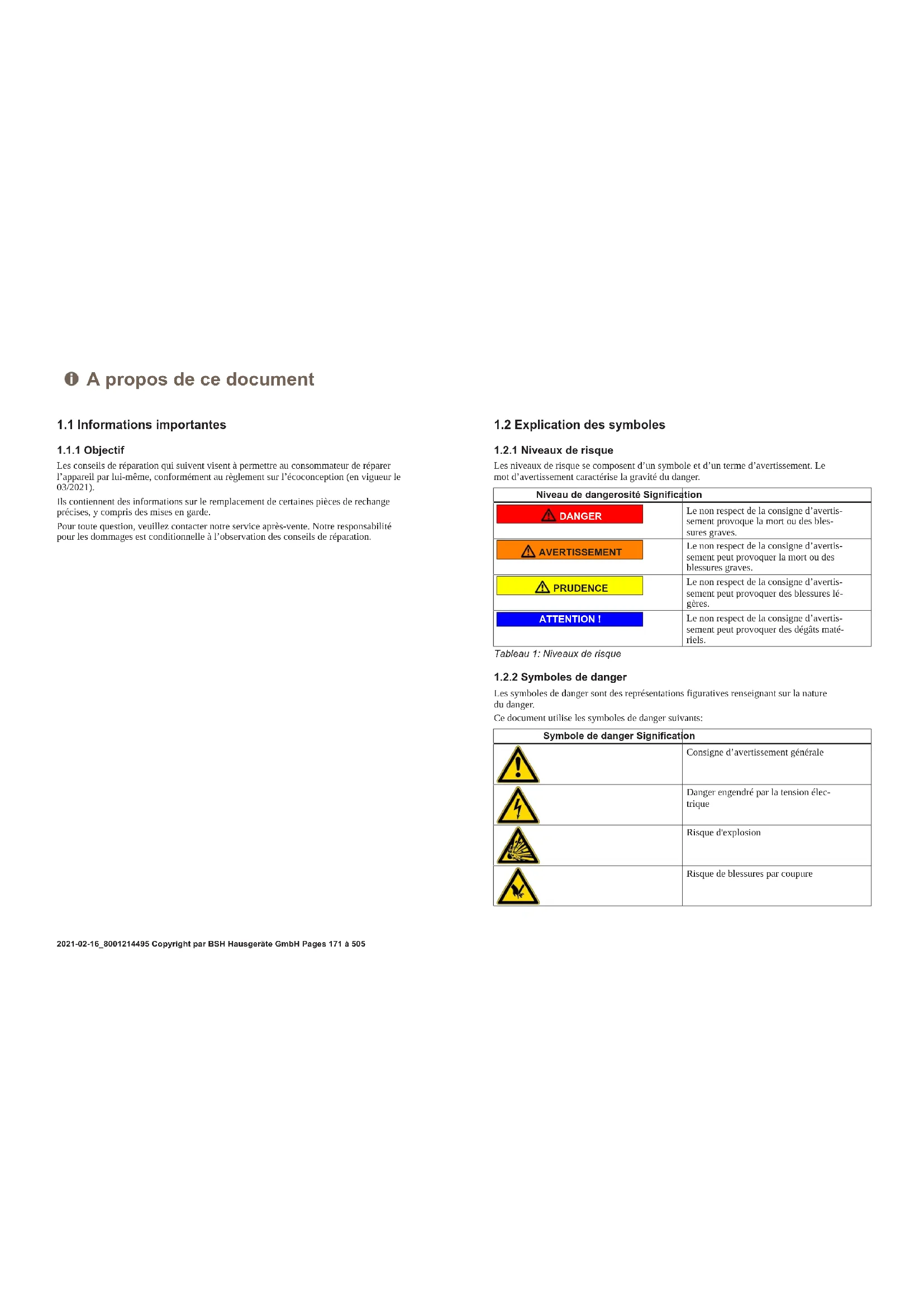

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
		Consigne d'avertissement générale
		Danger engendré par la tension électrique
		Risque d'explosion
		Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3°mm (1/4") 152°mm, pour vis avec [00341272] avec trou, long axe de sécurité

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arrière l'appareil (2).
3. Soulever le dessus (3) pour le retirer.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le panneau de commande

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Dessus a été retiré.→174
Bac à produits retiré.→176

3.2.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relâcher le contact à fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer le bac à produits

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac à produits.
2. 1. Appuyer dessus pour l'insérer (1).

3. Retirer le bac à produits (2).

3.3.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la poignée du bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.

3.5.1 Retirer la porte

1.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer les composants de la porte

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte a été retirée.→178

3.6.1 Retirer les composants de la porte

Démonter la porte de l'extérieur vers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Couvercle de la pompe a été retiré.→187

3.7.1 Retirer le joint de porte

1.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). 5. 1. Desserrer les vis à l'arrière de l'appareil (1).

1. Retirer le dessus (2, 3).

1. 1. Retirer les vis (1).

2. Relâcher les éléments de fixation du panneau (2, 3).

3. Desserrer les vis du boîtier du distributeur.

1. Retirer le panneau de commande.

2. Retirer le support de la lumière du tambour en partie supérieure.

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.

Réparation

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.

2. Retirer tous les raccords de flexibles.

3.7.2 Monter le joint de porte

AVERTISSEMENT

Risque de chute de pièces en cas d'installation incorrecte! Risque de blessure ou endommagement de l'appareil. ► Serrer l'anneau de tension du joint de 3,4 Nm.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermeture de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

actures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
√ Panneau de commande a été retiré.
Porte a été retirée.→178
√ Collier de serrage a été retiré.
√ Panneau de façade a été retiré.
√ Joint de porte a été retiré.

3.8.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.
2. Défaire la fermeture de porte.

3.8.2 Monter la fermeture de porte

La fermeture de porte doit être dans la bonne position pour garantir la fonction d'ouverture d'urgence de la porte de l'appareil.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.9 Changer la lumière du tambour

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
Bac à produits retiré.→176
√ Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle de la pompe

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Joint de porte a été retiré
√ Couvercle de la pompe a été retiré.→187

3.11.1 Retirer le panneau de façade

1.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

1. 1. Retirer les vis (1).

2. Repousser le dessus vers l'arrière l'appareil (2).

3. Soulever le dessus (3) pour le retirer.

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

7.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Réparation

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.
