MANUAL DE UTILIZARE WGG256M90 BOSCH

Indicii pentru reparații - Mașină de spălat rufe

i Referitor la acest document.... 381

1.1 Informatii importante 381
1.1.1 Aplicabilitatea 381

1.2 Explicatia simbolurilor 381

1.2.1 Nivelurile de pericol.... 381

1.2.2 Simbolurile de pericol 381

1.2.3 Structura avertismentelor 382

3.9.1 Demontarea iluminării cuvei 396

3.9.2 Montarea iluminării cuvei 396

3.10 Înlocuirea capacului pompei 397

3.10.1 Demontarea capacului pompei 397

3.10.2 Montarea capacului pompei 397

3.11 Înlocuirea panoului frontal.... 398

3.11.1 Demontarea panoului frontal 398

3.11.2 Montarea panoului frontal 400

Instrumente și materiale utile.... 383

Repararea.... 384

3.1 Înlocuirea părtii superioare 384

3.1.1 Demontarea părtii superioare.... 384

3.1.2 Montarea părtii superioare.... 384

3.2 Înlocuirea panoului de mascare.... 385

3.2.1 Demontarea panoului de mascare.... 385

3.2.2 Montarea panoului de mascare.... 385

3.3 Înlocuirea sertarului pentru detergent.... 386

3.3.1 Demontarea sertarului pentru detergent 386

3.3.2 Montarea sertarului pentru detergent.... 386

3.4 Înlocuirea mânerului sertarului pentru detergent 387

3.4.1 Demontarea mânerului sertarului pentru detergent.... 387

3.4.2 Montarea mânerului sertarului pentru detergent 387

3.5 Înlocuirea uşii 388

3.5.1 Demontarea uşii.... 388

3.5.2 Montarea uşii.... 388

3.6 Înlocuirea componentelor uşii.... 389

3.6.1 Demontarea componentelor uşii.... 389

3.6.2 Montarea componentelor uşii.... 389

3.7 Înlocuirea garniturii uşii 390

3.7.1 Demontarea garniturii uşii.... 390

3.7.2 Montarea garniturii uşii 393

3.8 Înlocuirea dispozitivului de blocare a usii.... 394

3.8.1 Demontarea dispozitivului de blocare a uşii 394

3.8.2 Montarea dispozitivului de blocare a usii.... 395

3.9 Înlocuirea iluminării cuvei 396

3.11.1 Demontarea panoului frontal 398

3.11.2 Montarea panoului frontal 400

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

Instrumente și materiale utile

Desemnare Detalii Imagini

Instrumentul auxili- Instrument pentru slăbirea pie-

ar selor din plastic

[15000155]

Şurubelnită Torx 100 mm, pentru şuruburi cu ştift

T20 cu orificiu de siguranță

[00340764]

Cheie de cuplu Cheie de cuplu 20 - 100 Nm

[15000441]

Surubelnită cu slot Lamă 3,5 mm x 0,6 mm x 100

[00340854] mm, Izolatie protectoare 1000 V

CA

Şurubelniţă cu slot Lamă 5,5 mm x 1,0 mm x 125

[00340855] mm, Izolatie protectoare 1000 V

CA

Cleşte cu cios, mo- Lungime 200 mm

del unghiular

[00341269]

Cleşte cu täiere la- Lungime: 200 mm

terală

[00342182]

Desemnare Detalii Imagini

Cheie fixă inelară Dimensiune cheie 10°mm, M6

[00340811]

Combination wren- Dimensiune cheie 13°mm, M8

ch

[00340814]

Cheie fixă inelară Dimensiune cheie 17 mm, M10

[00340817]

Cheie fixă inelară Dimensiune cheie 16°mm, M10

[15000459]

Repararea

3.1 Înlocuirea părții superioare

Scule speciale:

Cap Torx TX20 cu orificiu, lung 6,3 mm (1/4") 152 mm, pentru şuru-buri cu stift de siguranță [00341272]

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

3.1.1 Demontarea părții superioare

1. Scoateți şuruburile (1).
2. Impingeti partea superioară către partea din spate a aparatului (2).
3. Mutati în sus partea superioară (3) pentru demontare.

3.1.2 Montarea părtii superioare

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.2 Înlocuirea panoului de mascare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Partea superioară a fost demontată.→384
Sertarul pentru detergent a fost demontat.→386

3.2.1 Demontarea panoului de mascare

1. 1. Scoateți suruburile (1).
2. Decuplați elementele de prindere (2, 3).

1. Decuplați contactul cu fișe al unității de comandă.

2. Demontați panoul de mascare.

3.2.2 Montarea panoului de mascare

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.3 Înlocuirea sertarului pentru detergent

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

3.3.1 Demontarea sertarului pentru detergent

1. Deschideti complet sertarul pentru detergent.
2. 1. Apăsați în jos pe insertie (1).

3. Scoateți sertarul pentru detergent (2).

3.3.2 Montarea sertarului pentru detergent

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.4 Înlocuirea mânerului sertarului pentru detergent

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Sertarul pentru detergent a fost demontat.→386

3.4.1 Demontarea mânerului sertarului pentru detergent

1. Decuplati elementele de prindere.

1. Scoateți mânerul sertarului pentru detergent.

3.4.2 Montarea mânerului sertarului pentru detergent

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.5 Înlocuirea uşii

ATENTIONARE

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa este deschisă.

3.5.1 Demontarea uşii

1.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

ccidente din cauza pieselor care cad.

- Fixati componenta împotriva căderii.

Scoateți şuruburile (1).

1. Scoateți ușa ridicând-o în sus.

3.5.2 Montarea uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.6 Înlocuirea componentelor uşii

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa a fost demontată.→388

3.6.1 Demontarea componentelor uşii

- Dezasamblati uşa dinspre exterior înspre interior.

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.7 Înlocuirea garniturii uşii

Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Sertarul pentru detergent a fost demontat.→386
Usa a fost demontată.→388
√ Capacul pompei a fost demontat.→397

3.7.1 Demontarea garniturii uşii

1.

Ridicați aparatul de partea din față.

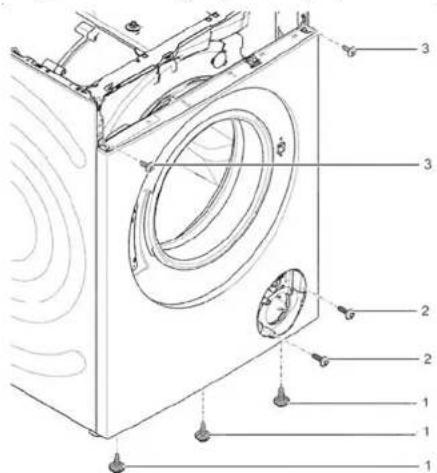

1. Desfaceti şuruburile din partea inferioară a panoului frontal (1).

1. Scoateți șuruburile din zona pompei (2). 5. 1. Desfaceti șuruburile din partea din spate a aparatului (1).

1. Demontați partea superioară (2, 3).

1. 1. Scoateți şuruburile (1).

2. Decuplati elementele de prindere ale panoului de mascare (2, 3).

3. Desfaceti şuruburile carcasei dozatorului.

1. Demontați panoul de mascare.

2. Demontați suportul iluminării cuvei din partea de sus.

Scoateți inelul de tensionare din garnitură cu un instrument din plastic.

1. Decuplați garnitura ușii de la panoul frontal.
2. Decuplați conectorul cablului de la dispozitivul de blocare a ușii.

Repararea

1. Desfaceti şuruburile din partea superioară a panoului frontal (3).

1. Demontați panoul frontal.

2. Deconectati toate racordurile furtunurilor.

1. Scoateți garnitura ușii.

3.7.2 Montarea garniturii uşii

AVERTISMENT

Pericol din cauza pieselor în cădere din cauza instalării incorecte! Rănire sau deteriorarea aparatului.

Strângeti inelul de tensionare din garnitura de cauciuc cu 3,4 Nm.

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.8 Înlocuirea dispozitivului de blocare a uşii

În calitate de producător, suntem obligați să le oferim clienților piesa de schimb sistem de blocare pentru ușă, inclusiv instrucțiuni de reparare, în conformitate cu regulamentul (UE) 2019/2023. Am dori să subliniem însă, că, după înlocuirea sistemului de blocare a ușii, este obligatorie efectuarea unei verificări de siguranță electrotehnică de către un electrician calificat înainte ca dispozitivul să poată fi pus în funcțiune. Această persoană trebuie să fie calificată în mod certificabil în conformitate cu legile, reglementările și standardele naționale respective.

PERICOL Pericol de electrocutare din cau Pericol de moarte prin electrocuta zátoare ► Componentele electrice tre cați. ► După reparatie, este obliga ranță conform cu VDE 070 pective.

ATENTIEI

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel! Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu partea de jos. - Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Partea superioară a fost demontată.→384
Panoul de mascare a fost demontat.
Uşa a fost demontată.→388
√ Inelul de tensionare a fost demontat.
Panoul frontal a fost demontat.
√ Garnitura uşii a fost demontată.

3.8.1 Demontarea dispozitivului de blocare a uşii

1. Deconectati fișa dispozitivului de blocare a ușii.
2. Decuplati dispozitivul de blocare a usii.

1. Demontați dispozitivul de blocare a ușii.

Repararea

3.8.2 Montarea dispozitivului de blocare a uşii

Pentru ca deschiderea de urgență a ușii aparatului să funcționeze cores- punzător, dispozitivul de blocare a ușii trebuie să fie în poziția corectă.

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.9 Înlocuirea iluminării cuvei

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Partea superioară a fost demontată.→384
Sertarul pentru detergent a fost demontat.→386
Panoul de mascare a fost demontat.

3.9.1 Demontarea iluminării cuvei

1. Trageți suportul iluminării cuvei afară din aparat.
2. Deconectati conexiunile electrice.
3. Demontați iluminarea cuvei din suport.

3.9.2 Montarea iluminării cuvei

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.10 Înlocuirea capacului pompei

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

3.10.1 Demontarea capacului pompei

1. Deschideti capacul pompei.

1. Scoateți capacul pompei.

3.10.2 Montarea capacului pompei

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.11 Înlocuirea panoului frontal

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Sertarul pentru detergent a fost demontat.→386
Uşa a fost demontată.→388
√ Garnitura uşii a fost demontată.
√ Capacul pompei a fost demontat.→397

3.11.1 Demontarea panoului frontal

1.

Ridicați aparatul de partea din față.

1. Scoateți şuruburile din partea inferioară (1).

1. 1. Scoateți şuruburile (1).

2. Ímpingeti partea superioară către partea din spate a aparatului (2).

3. Mutati în sus partea superioară (3) pentru demontare.

1. 1. Scoateți şuruburile (1).

2. Decuplati elementele de prindere (2, 3).

1. Demontați panoul de mascare.

7.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

ccidente din cauza pieselor care cad.

Fixati componenta impotriva câderii.

Repararea

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

Scoateți șuruburile din față, de jos în sus (2, 3).

1. Demontați panoul frontal.

3.11.2 Montarea panoului frontal

Montați urmând procedura de demontare în ordine inversă.
