CAM 030 - Dashcam CALIBER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul (dashcam) avec moniteur non inclus
Marque	Caliber
Modèle	CAM 030
Dimensions approximatives	70 x 50 x 30 mm (non communiqué)
Poids approximatif	100 g (non communiqué)
Alimentation	12 V CC (via feu arrière)
Consommation électrique	0,3 A (estimé)
Angle de vue	120° (non précisé)
Résolution	640 x 480 pixels (estimé)
Sortie vidéo	RCA composite (jaune)
Fonctionnalités	Lignes de guidage (coupure fil bleu), miroir horizontal (coupure fil blanc), activation automatique en marche arrière
Température de fonctionnement	-20 °C à 60 °C (non communiqué)
Indice de protection	IP67 (non précisé, estimation)
Étanchéité	Résistante aux intempéries (non précisée)
Montage	Encastré (trou 25 mm) ou sur support (au-dessus de la plaque)
Câble d'extension	6 mètres (non communiqué)
Accessoires fournis	Câble d'alimentation avec connecteurs, foret 25 mm, boîtiers de montage (options A, B, C)
Compatibilité	Moniteurs/écrans avec entrée vidéo RCA et signal 12 V marche arrière
Normes	Conforme RoHS (2011/65/UE) et RED (2014/53/UE)
Entretien	Nettoyer avec un chiffon doux et sec
Garantie	2 ans (non précisée, estimation)

FOIRE AUX QUESTIONS - CAM 030 CALIBER

Comment installer le CAM 030 ?

Choisissez un emplacement arrière avec une vue dégagée, évitez les lampes de recul. Percez un trou de 25 mm pour le montage encastré (option A) ou utilisez le support au-dessus de la plaque (options B/C). Branchez le fil rouge au +12 V du feu de recul et le fil noir à la masse (12 V négatif).
Assurez-vous que le fil rouge n'est alimenté qu'en marche arrière.

Puis-je ajuster l'image ?

Oui, coupez le fil bleu pour désactiver les lignes de guidage, et coupez le fil blanc pour inverser horizontalement l'image (miroir). Ces réglages s'activent après avoir éteint puis rallumé la caméra.

Quel type de moniteur utiliser ?

La caméra se connecte via un câble RCA jaune à l'entrée vidéo ‘CAM’ d'un moniteur compatible. Celui-ci doit également recevoir un signal 12 V marche arrière pour s'allumer automatiquement.

La caméra est-elle étanche ?

Oui, la CAM 030 est conçue pour résister aux intempéries, mais évitez une exposition prolongée aux projections d'eau directes. Un montage sous la pluie fine ne pose pas de problème.

Que faire si l'image est noire ?

Vérifiez d'abord l'alimentation : le fil rouge doit être sur le +12 V du feu de recul (il s'allume en marche arrière). Contrôlez aussi la connexion RCA et que le moniteur est réglé sur la bonne entrée.

Puis-je utiliser la caméra sans moniteur ?

Non, la CAM 030 est uniquement une caméra. Elle nécessite un moniteur ou un écran avec entrée vidéo RCA pour afficher l'image.

Comment entretenir la caméra ?

Nettoyez régulièrement la lentille avec un chiffon doux et sec. Inspectez les câbles et connecteurs pour éviter l'oxydation. Ne pas utiliser de produits chimiques agressifs.

La garantie est-elle affectée par l'installation ?

Une installation incorrecte peut annuler la garantie du véhicule et du produit. Suivez scrupuleusement le manuel et confiez l'installation à un professionnel si nécessaire.

Quelle est la tension d'alimentation ?

La caméra fonctionne en 12 V CC. Le fil rouge doit être connecté au +12 V du feu de recul (uniquement sous tension en marche arrière) et le fil noir à la masse (12 V négatif).

Puis-je remplacer le câble d'extension ?

Le câble fourni est soudé à la caméra. Si vous devez le rallonger, utilisez une extension RCA de bonne qualité, mais une connexion supplémentaire peut réduire la qualité du signal.

MODE D'EMPLOI CAM 030 CALIBER

Le produit est concu pour aider à la conduite sécurisée et permettre au conducteur d'avoir une vue arrière plus grande pendant que le vehicule fait marche arrière. Vous, en tant que chauffeur est le seul responsable de la sureté de votre vehicule et la sécurité de vos passagers conformément à la régulation de la circulation locale. N'utilise aucune des caractéristiques de ce système si cela vous empêche de conduire prudèment. Notre première priorité en matière de conduite doit être le mode de fonctionnement sur de votre vehicule. Caliber Europe BV ne peut accepter de responsabilité de chaque nature que ce soit des accidents provenant d'un manque de respect de ces précautions ou restrictions de sécurité.

1. Ce produit utilise de force tension Toute modification non autorisée out tout dommage sur le produit peut provoquer un choc électrique Manipuez les composants avec soin Inspectez régulierement pour toute détérioration des composants et du cablage

2. Vous doivent assure que l'installation de ce produit ne modifie ni n'affecte la garantie du fabricant du vehicule. Caliber Europe ou ses filiales ne sont pas responsables en pleine ou en partie d'une mauvaise installation qui causerait en perte ou dommage de votre propriété, ou de l'annulation tout ou en partie la garantie du fabricant du vehicule

3. N'exercez pas de force excessive sur l'un des composants contenus dans ce kit Toute force excessive utilisée avant, pendant ou après l'installation qui occasionnerait un dommage ou un dysfonctionnement annulera toutes les garanties

4. Veillez suivre les procédures décrites dans ce manuel d'installation. Une installation ou une modification inappropriée de ce produit annulera toutes les garanties

Installer le CAM030

Recherchez un emplacement qui vous donnera la meilleure vue à l'arrière du vehicule. Cela ne devrait pas etre directement a cote de ou sous une lampe de recul car cela pourrait aveugler la camera la nuit. Evitez l'éclairage de la plaque d'immatriculation puisquelles pouvaient aveugler la camera la nuit.

Déterminé que chaque option de boitier (A/B/C) convient le mieux à votre vehicule.

Reliez le cable d'alimentation de laamera au feu arrriere du vehicule a) Localisez le feu arrriere dans l'assemblage des feuix

b) A l'aide du connecteur a sertir ou de la soudure, attachez le fil rouge au fil positif de 12 volts du feu arriere Cela ne devrait etre alimentete que lorsque la voiture est en marche arriere et que le temoin blanc est allumé. Fixer le fil noir à Terre (12 volts négatifs uniquement)

Faites passer le cable d'extension à l'emplacement du moniteur/tête (non fourni) et connectez l'autre extrémité du cable d'extension de laamera Le RCA jaune connecté à l « entree video/CAM

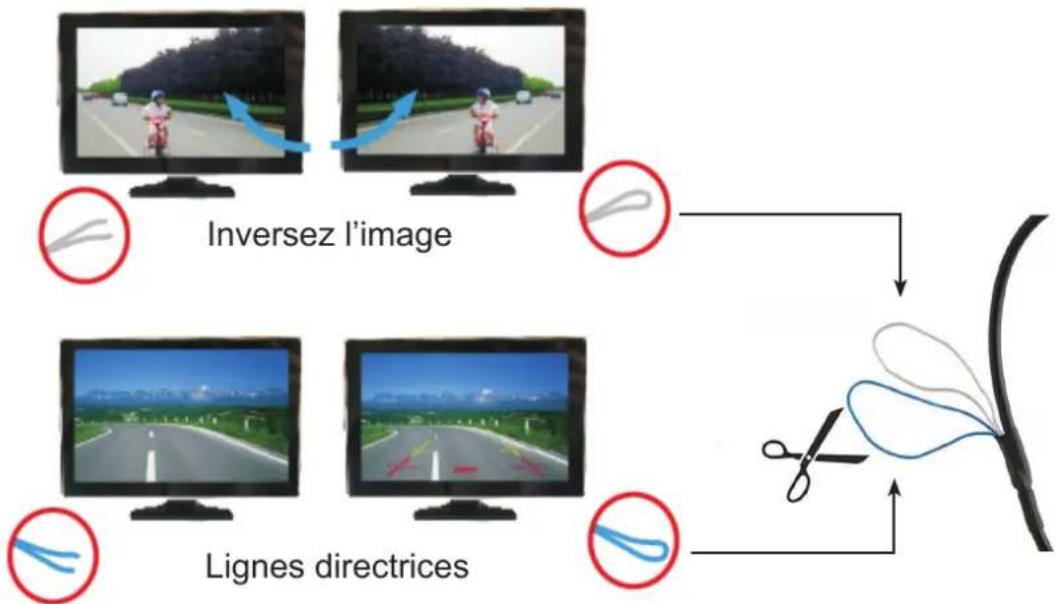

Fil bleu

Coupez pour désactiver les lignes de guidage*

Fil blanc

Coupez pour refléter horizontally le image à l'écran*

*ETEIGNEZ laamera puis RALLUMEZ pour que la coupure prenne effet

Unité principale

Sur certaines unités principales, vous devez connectez le fil rouge 12V au fil de laamera arrêté de votre unité principale. L'écran s'ALLUME automatiquement à l'inversion.

A

Option a) Boitier de montage intégré

Trouvez un emplacement approprié (En fonction du type de vehicule dans la zone située à l'arrière, au pare-choc). Percez un trou de 25 mm (foret inclus) de diamètre et insérez laamera

B

Option b) Construire sur le boitier de Montage

Trouvez un emplacement approprié (En fonction du type de vehicule dans la zone située à l'arrière, au-dessus de la plaque d'immatriculation).

C

Option c) Construire sur le boitier de Montage

Trouvez un emplacement approprié (En fonction du type de vehicule dans la zone située à l'arrière, ex : au-dessus de la plaque d'immatriculation).

Warningen

FR Par la presente Caliber déclare que l'appareil CAM030 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2011/65/EU (RoHS) et 2014/53/EU (RED)

FR Lesieux appareils et/ou les piles ne doivent pasetre jetes avec les ordures menagereSs il'appeil/lai pile ne peut plus etre utilise(e),queule utiliseur est legalement dans l'obligation de mettre au rebut lesieux appareils et/ou les piles separament des ordures menagere,par ex.dans un point de collecte de sa municipalite/de son quartier.

Pour en savoir plus :

www.quefaredemesdechets.fr
