AZ91H18D3C - Climatisation GE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur monobloc vertical (PTAC) thermopompe, carrosserie grand format
Marque	GE
Modèle	AZ91H18D3C
Capacité de refroidissement	18 000 BTU
Dimensions (L x P x H)	23 1/8 po x 23 1/8 po x 47 po
Alimentation électrique	208/230 V ou 265 V, monophasé, 15 A à 30 A selon puissance de chauffage
Fonctions principales	Thermopompe (chauffage et climatisation), chauffage électrique d'appoint, ventilation avec apport d'air extérieur réglable, protection antigel
Filtre à air	Filtre jetable, dimensions possibles : 14 x 20 x 1 po (monté sur appareil), 20 x 20 po (grille RAVRG2) ou 25 x 20 po (grille RAVRG3)
Entretien recommandé	Nettoyer ou remplacer le filtre tous les 30 jours minimum ; nettoyer les serpentins et le plateau de fond régulièrement ; vérifier le drainage

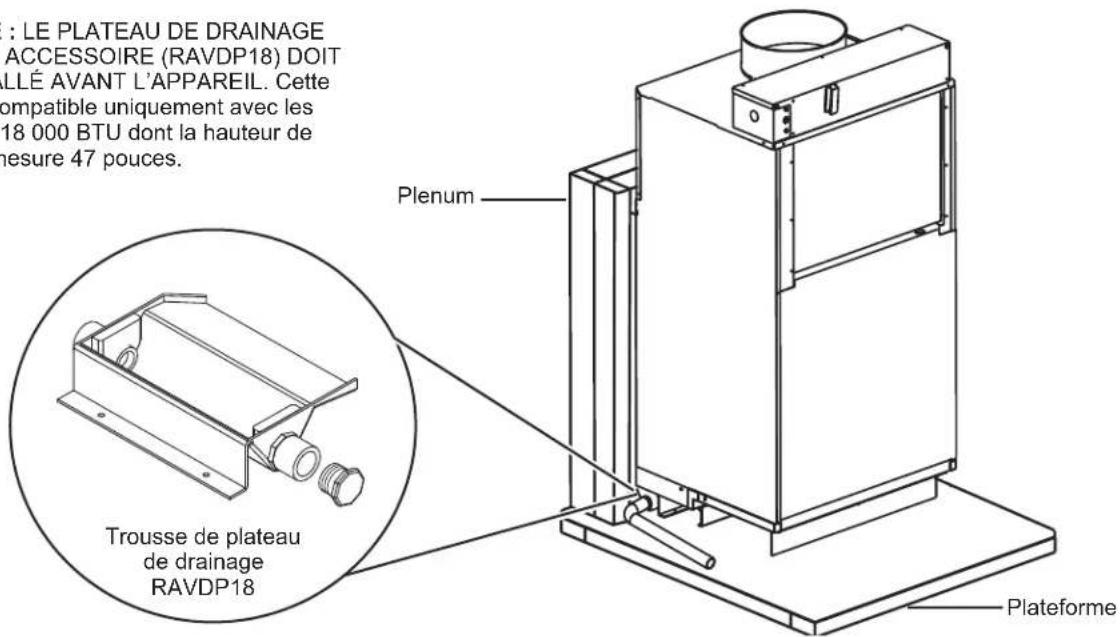

Drainage du condensat	Évacuation primaire via plateau de drainage RAVDP18 (accessoire requis), drain secondaire par déversoir à l'arrière
Thermostat compatible	Thermostat mural numérique/programmable (RAK148P2, RAK148D2 ou RAK148F2) – 6 ou 7 fils
Accessoires requis pour installation	Plenum mural (RAVWPT8 ou RAVWPT14), persienne architecturale (RAVAL2), grille de retour d'air (RAVRG2 ou RAVRG3), plateau de drainage RAVDP18
Sécurité électrique	Mise à la terre obligatoire ; couper alimentation au disjoncteur avant réparation ; interrupteur d'alimentation sur le devant
Protection intégrée	Délai de 3 minutes du compresseur, protection contre le gel de la pièce, surveillance des températures avec codes d'erreur
Garantie	1 an pièces et main-d’œuvre, 5 ans sur le système frigorifique scellé, 2e à 5e année sur certains composants (moteurs, cartes, etc.)
Poids	Environ 100 kg (non spécifié dans la notice, estimation pour un appareil de cette taille)

FOIRE AUX QUESTIONS - AZ91H18D3C GE

Comment nettoyer ou remplacer le filtre à air de mon GE AZ91H18D3C ?

Le filtre à air doit être nettoyé ou remplacé au moins tous les 30 jours. Pour y accéder, glissez le filtre vers la droite ou la gauche pour le dégager de ses supports. Installez un nouveau filtre jetable. Les dimensions possibles sont : 14 x 20 x 1 po (monté sur l'appareil), 20 x 20 po (grille RAVRG2) ou 25 x 20 po (grille RAVRG3). Ne faites jamais fonctionner l'appareil sans filtre.

Que faire si mon climatiseur GE ne démarre pas ?

Vérifiez d'abord que l'interrupteur d'alimentation sur le devant est en position marche. Ensuite, contrôlez le panneau électrique : un fusible grillé ou un disjoncteur déclenché peut être la cause. Si l'appareil a été éteint récemment, attendez jusqu'à 3 minutes (protection du compresseur). En cas de panne de courant, l'appareil redémarre automatiquement après rétablissement du courant.

Pourquoi entends-je un bruit de clic ou de tintement ?

Un bruit de 'clic' est normal lors de la mise en marche ou de l'arrêt du compresseur ou des relais. Un tintement (ping) peut être causé par des gouttes d'eau tombant sur le condensateur, ce qui est normal par temps humide. Si le bruit est excessif, consultez la section des bruits normaux dans la notice.

De l'eau s'écoule de mon appareil, est-ce normal ?

Oui, par temps humide ou pluvieux, de l'eau de condensation peut s'écouler par le côté extérieur. Si l'eau s'accumule à l'intérieur, vérifiez que le drainage n'est pas obstrué et que le plateau de drainage RAVDP18 est correctement installé. Un drain secondaire par le déversoir arrière évacue l'excédent.

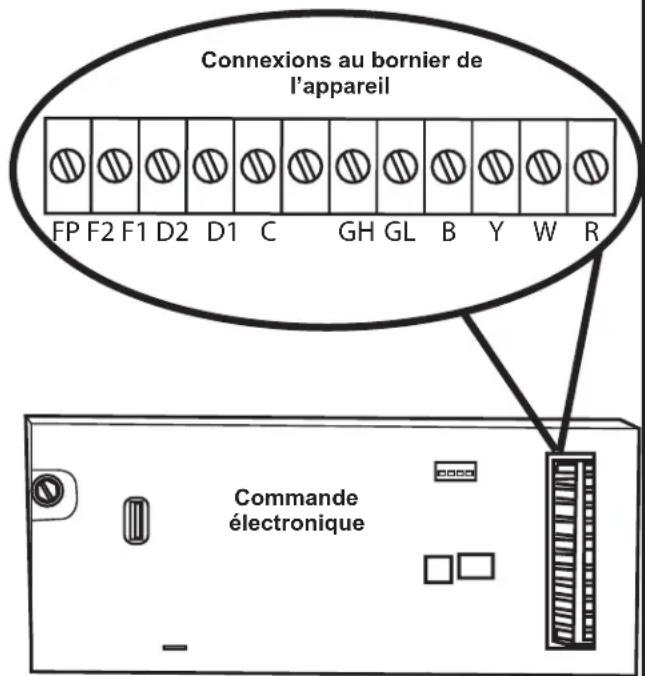

Comment installer le thermostat mural pour mon Zoneline ?

Coupez l'alimentation électrique au disjoncteur. Retirez le panneau de la boîte de commande (4 vis avant, 3 vis dessus). Acheminez les fils du thermostat par le trou prévu et connectez-les aux bornes: C (commun), R (24V), GL (basse vitesse), Y (compresseur), W (chauffage), B (inverseur pour thermopompe). Utilisez un thermostat compatible (RAK148P2, D2 ou F2) et suivez le schéma de câblage.

Quelle est la garantie du GE AZ91H18D3C ?

La garantie limitée est de 1 an pour toutes les pièces et la main-d'œuvre, 5 ans pour le système frigorifique scellé (compresseur, condenseur, évaporateur, tubulure), et de la 2e à la 5e année pour certains composants comme les moteurs, cartes électroniques, etc. La main-d'œuvre pour ces dernières pièces est à votre charge.

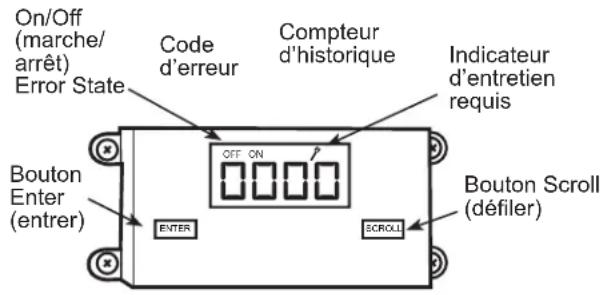

Quels sont les codes d'erreur courants sur l'écran de commande ?

Les codes d'erreur s'affichent sur l'écran à 4 chiffres. Les plus courants : code 3 (sonde intérieure défectueuse), code 4 (sonde serpentin intérieur), code 5 (sonde serpentin extérieur), code 10 (protection antigel active). Pour les consulter, appuyez sur ENTER, puis SCROLL pour défiler. Pour effacer, maintenez ENTER+SCROLL 3 secondes.

Comment passer en mode chauffage électrique uniquement ?

Sur le thermostat, réglez le mode sur 'Chauffage électrique' (ou 'Electric Heat' si disponible). Cela désactive la thermopompe et utilise uniquement les résistances électriques pour chauffer. Attention, ce mode consomme plus d'énergie. Le voyant ou l'affichage indique le mode actif.

Pourquoi l'air soufflé n'est-il pas très chaud en mode chauffage ?

En mode thermopompe, l'air produit est tiède, contrairement au chauffage électrique qui est très chaud. C'est normal. Si vous préférez une chaleur plus intense, utilisez le mode chauffage électrique. Par ailleurs, l'air peut sembler plus froid si le ventilateur tourne en continu (réglage 'Fan On').

À quelle fréquence faut-il effectuer l'entretien du climatiseur ?

Le filtre à air doit être changé tous les 30 jours minimum. Les serpentins intérieurs et extérieurs doivent être inspectés et nettoyés régulièrement, au moins une fois par an. Le drainage et le plateau de fond doivent être vérifiés pour éviter les obstructions. Un entretien régulier garantit l'efficacité et la longévité de l'appareil.

MODE D'EMPLOI AZ91H18D3C GE

Pour un version français de

ce manuel d'utilisation, veuillez

visiter notre site web à l'adresse

www.zoneline.com.

Veuillez metre dans une enveloppe et envoyez à :

Interrupteur d'alimentation 4

Commande de la ventilation 4

Protection contre le gel dans la pierce . . . 4

A propos de votre thermopompe 4

ENTRETIEN ET NETTOYAGE

Filtres a air 5

Drain a condensat 5

Serpentins interieurs/extérieurs 6

Plateau de fond 6

INSTRUCTIONS D'INSTALLATION

Preparation 7,8

Système de conduits 8

Accessoires 9

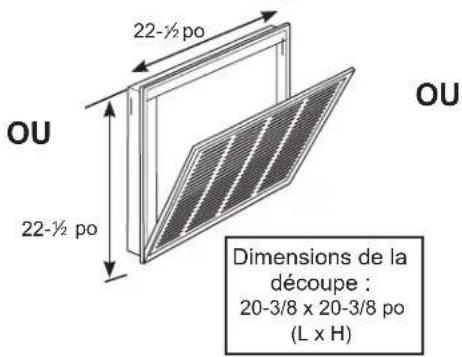

Options d'installation de la grille de retard

d'air 10

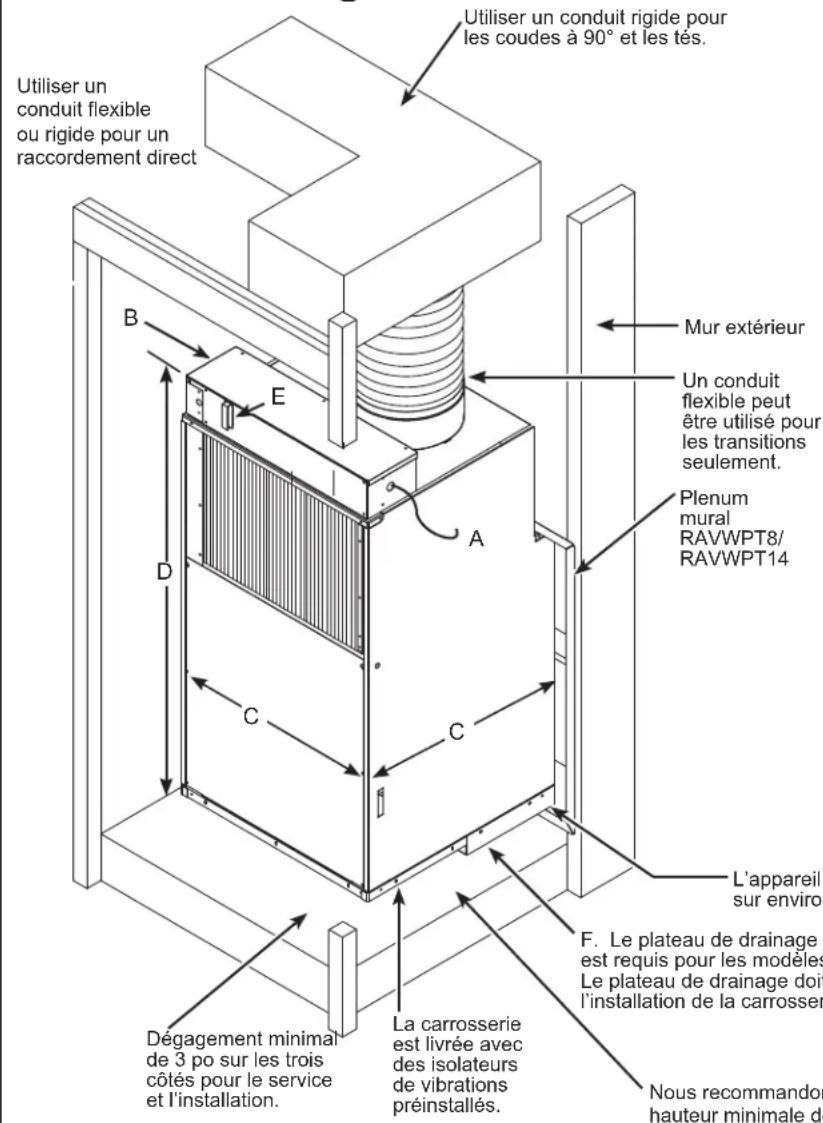

Emplacements des raccords dans l'armoire

de service 10

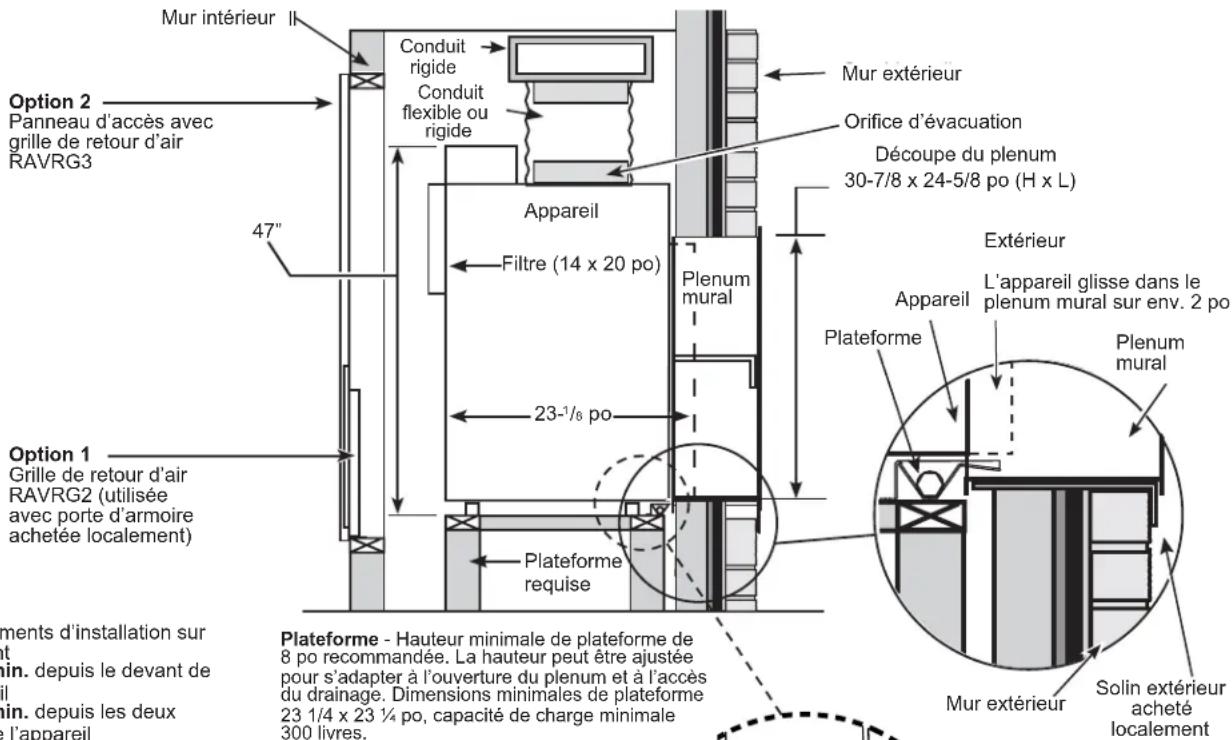

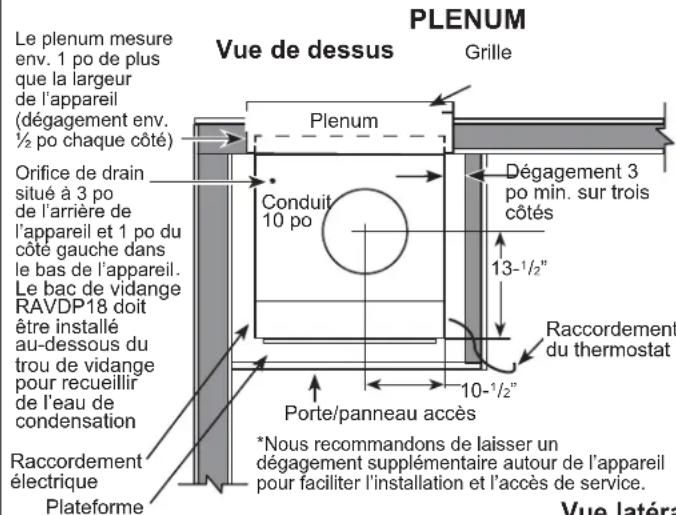

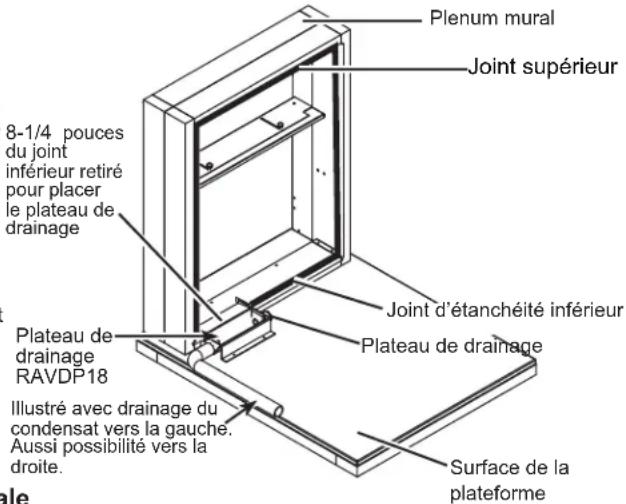

Armoire de service typique et

dimensions 11

Sequence des étapes d'installation 12

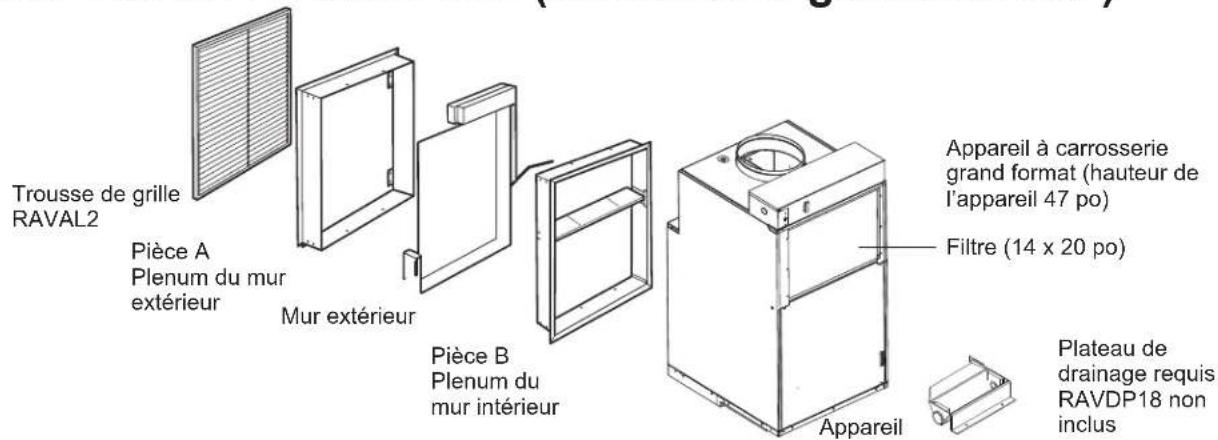

Installation du plenum 12

Installation de la grille 12

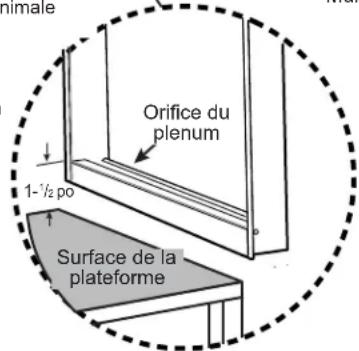

Construction de la plateforme 12

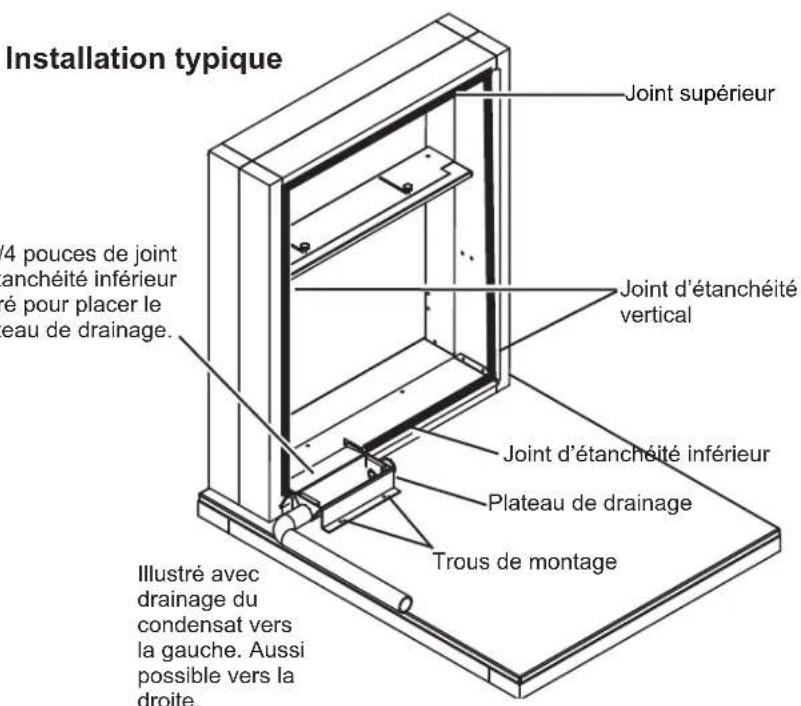

Raccordement du drainage 13

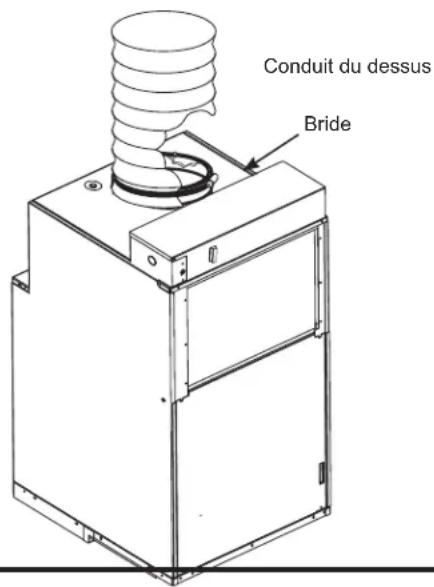

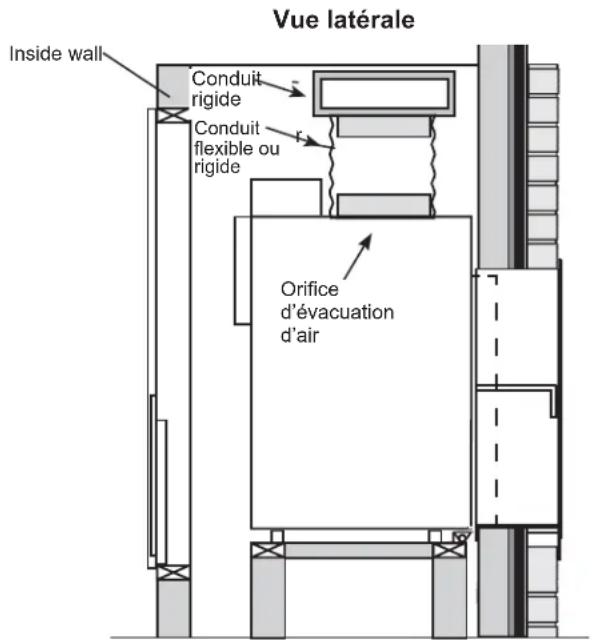

Raccordement du conduit de dessus 14

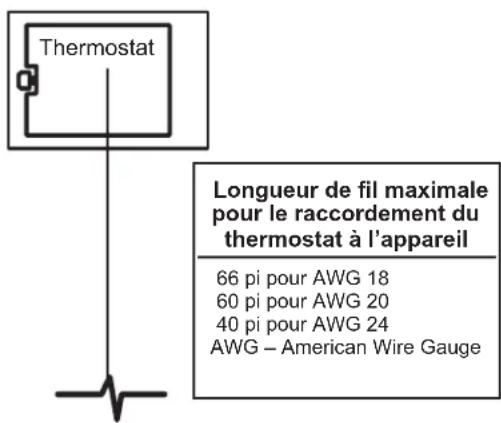

Thermostat 15, 16

Mise sous tension de I'appareil 18

CONSEILS DE DÉPANNAGE

Bruits de fonctionnement normaux 19

Conseils de dépannage 20

Codes d'erreur 21

Enregistrement du produit 23, 24

Garantie 25

Soutien au consommateur 26

Inscrivez ci-dessous les numérores

de modele et de série :

No de modulo

No de série

Vous les trouvez sur I'etiquette du

panneau supérieur.

MANUEL

D'UTILISATION

Modèles à thermopompe

AZ91

Carrosserie grand format

MERCI DE FAIRE DES ÉLECTROMÉNAGERS GE APPLIANCES UNE PARTIE INTEGRANTE DE VOTRE DOMICILE.

Que vous ayez grandi avec des électroménagers GE Appliances ou qu'il s'agisse de votre première acquisition, nous sommes heures de vous accueillir dans notre famille.

Nos sommes fiers du savoir-faire, de l'innovation et de l'esthetique qui composent chaque electroménager GE, et nous pensons que vous le serez aussi. Dans cette optique, nous vous rappelons que l'enregistrement de votre electroménager vous assure la communication de renseignements importants sur le produit et la garantie lorsque vous en avez besoin.

Enregistrez votre electroménager GE en ligne des maintainant. Des sites Web et des numérios de téléphone utiles figurent dans la section Soutien au consommateur de ce manuel d'utilisation. Vous pouvez aussi poster la fiche de garantie préimprimée incluse dans l'emballage.

GE APPLIANCES

CONSIGNES DE SECURITE IMPORTANTES. VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT D'UTILISER L'APPAREIL

AVERTISSEMENT

Pour toute sécurité, vous doivent suivre les instructions de ce manuel pour réduire les risques d'incendie, d'explosion, de choc électrique, de dommage à la propriété, de blessure ou de décès.

MESURES DE SECURITE

Avant son utilisation, cet appeareil Zoneline doit etre correctement installe en conformite avec les instructions d'installation. Reportez-vous aux Instructions d'installation au dos de ce manuel.
Avant d'effectuer une réparation, coupez l'alimentation électrique du Zoneline à la boîte des fusibles ou au disjoncteur.

REMARQUE : Nous recommendons vivement de confier toute réparation à un technicien qualifié.

Tous les climatiseurs contiennent un frigorigène qu'il faut retarder avant de/disposer du produit en vertu de la loi federale. Si vous mettez au rebut un produit qui contient un frigorigène, informez-vous sur la façon d'en disposer auprès du fabricant.
- Les systèmes de climatisation R410A exigent que les entrepreneurs et les techniciens utilisent des outils, un équipement et des normes de sécurité approuvés pour utilisation avec ce frigorigène. N'UTILISEZ PAS un équipement approuvé pour le frigorigène R22 seulement.

Fonctions

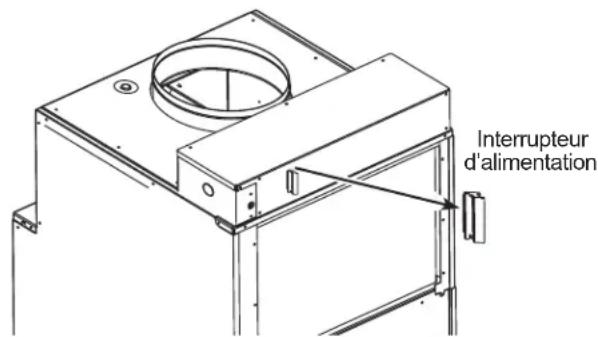

Interrupteur d'alimentation

L'interrupteur d'alimentation est situé sur le devant du Zoneline.

REMARQUE : L'interrupteur d'alimentation ne coupe pas

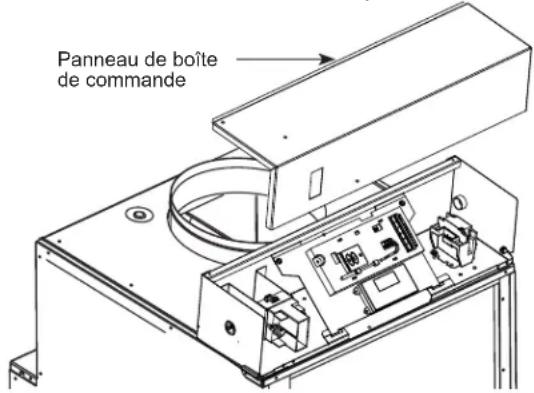

I'electricité au bloc de jonction situé sous le panneau de la boîte des commandes.

AVERTISSEMENT

Avant d'effectuer une réparation, coupez

l'alimentation électrique du Zoneline à la boîte des fusibles ou au disjoncteur et retarder l'interrupteur d'alimentation sur le devant de la carrosserie.

L'omission de procéder ainsi peut cause des blessures ou le décès.

Commande de la ventilation

Le levier de commande de la ventilation est situé sur le devant du Zoneline.

Lorsque le levier est à la position CLOSE (ferme), seul l'air interieur de la piece est mis en circulation et filtré.

Lorsque le levier est à la position OPEN (ouvert), une certaine quantité d'air extérieur est introduite dans la piece. Cela réduit l'efficacité du chauffage ou de la climatisation.

Pour fermer l'objet, déplacez le levier coulissant vers le haut.

Pour ouvrir l'event, déplacez le levier coulissant vers le bas.

Conseil éconergétique: Gardez le contrôle de l'event à la position CLOSE (fermé). L'air de la pièce sera filtré et mis en circulation.

REMARQUE: Les orifices de ventilation ne sont pas destinés à servir de source d'air appoint pour les systèmes de ventilation des batiments en raison des charges de chauffage et de climatisation additionnelles qui seraient générées.

Levier coulissant de la commande de ventilation

Protection contre le gel dans la pierce

Cette fonction vérifie les conditions à l'intérieur de la pierce et fera intervenir le chauffage électrique avec ventilateur à haute vitesse si la température tombe sous 40^ . Cela se produit quel que soit le mode en cours pourvu que l'appareil soit sous tension.

À propos de votre thermopompe (certains modèles)

Les thermopompes peuvent faire economiser en captant la chaleur de l'air extérieur - même lorsque la température extérieure est sous le point de congestion - pour la libre à l'intérieur.

Pour obtenir le meilleur rendement énergétique de votre thermopompe, ne modifiez pas le réglage du thermostat de la piece trop souvent. Augmenter la température de 2 ou 3 degrès obligera le Zoneine à utiliser ses éléments chauffants afin d'atteindre rapidement la température réglée.

Le compresseur fonctionne un minimum de 3 minutes quel que soit le réglage afin de prévenir les cycles marche-arrêt courts.

Le moteur du ventilateur interieur demarre avant le compresseur et s'arrête après que le compresseur cette de fonctionner.

Les éléments chauffants utilisent davantage d'électricité que les thermopompes et augmentent le coût de fonctionnement.

Entretien et nettoyage

Filtres à air

AVIS: Ne faites pas fonctionner le Zoneline sans filtre en place. Si un filtre devient de formé ou endommagé, remplacez-le immédiatement.

Le fonctionnement sans filtré en place ou avec un filtré endommagé permettra à la saleté et la poussière d'atteindre les serpentins interieurs et généra la climatisation, le rechauffement, la circulation d'air et l'efficacité de l'appareil.

La mesure la plus importante pour entrenir le Zoneine est de changer le filtrre au minimum tous les 30 jours. Les filtrres sales nuisent à la climatisation, au chauffage et à la circulation d'air.

Le changement de filtrre permettra : de réduire le coût de fonctionnement, d'économiser l'énergie, de prévenir l'obstruction des serpentes de l'échangeur de chaleur et de réduire le risque de défaillance prematurée des composants.

Vou devez vous procurer des filtres de rechange auprès du revendeur local d'accessoires de climatisation et d'appareils de chauffage.

Dimensions du filtré - Façade de l'appareil : 14 x 20 x 1 po

Dimensions du filtré - RAVRG2 : 20 x 20 po.

Dimensions du filtré - RAVRG3 : 25 x 20 po.

REMARQUE: Utilisez seulement un filtrer pour l'installation.

Pour replacer le filtré (filtré à air de return monté sur carrosserie):

1. Glissez le filtrte vers la droite ou la gauche pour dégager les supports de filtré ou tourmez le support de filtrte supérieur pour dégager le dessus du filtré.
2. Retirez le filtré.
3. Installez le nouveau filtré jetable.

Pour maintenir un rendement optimal, changez le filtrre au moins tous les 30 jours.

Pour retirer et replacer le filtré :

Retirer le filtrre
Filtre monté sur l'appareil

Filtre AVRG2 0x20 po
Grille de retour d'air

Filtre RAVRG3 25 x 20 po

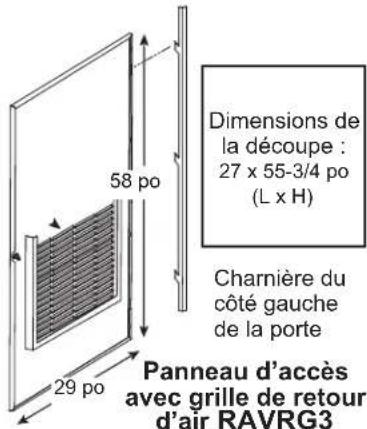

Panneau d'acces avec grille de retard d'air
Charnière sur le côte gauche de la porte

Drain à condensat

Nettoyez le système de drainage régulierement pour prévenir son obstruction.

Le drainage doit être acheminé vers une zone de drainage appropriée. Vérifiez le drainage à condensat de l'appareil régulierement. Gardez-le exempt de tout ce qui pourrait l'obstruer ou générer la circulation de l'eau de condensation. S'il se produit une accumulation de matière étrangère dans le tuyau de drainage, elle doit être evacuée et nettoyée. La totalité de la conduite de drainage doit être protégée contre le gel.

Entretien et nettoyage

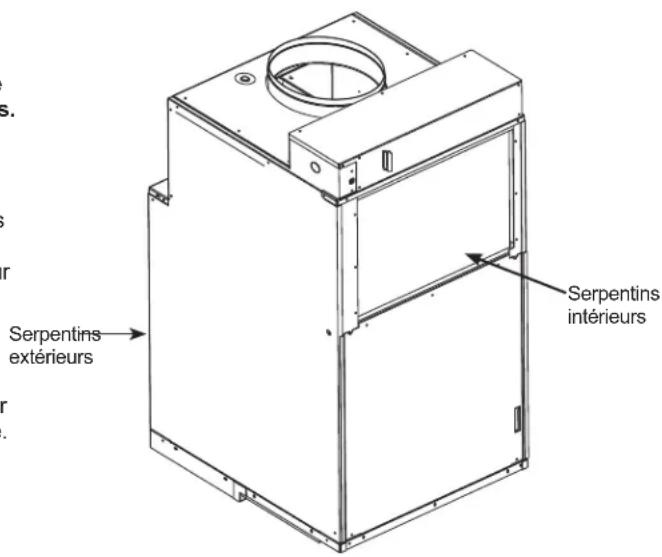

Serpentins intérieurs/extérieurs

Les serpents interieurs/extérieurs du Zoneine doivent etre nettoyés et inspectés régulierement.

REMARQUE: N'utilise pas de nettoyants pour serpentins à base d'acide pour nettoyer les serpentins. Usez de prudence pour éviter de tordre les ailettes en aluminium des serpentins.

Serpentins d'air interieur

De petites quantités de charpie et de saleté peuvent passer à travers le filtré et s'agglutiner sur les serpents d'air interieur. Ces petites accumulations peuvent être soigneusement evacuées au moyen d'un aspirateur muni d'une Brosse, ou nettoyés à la vapeur par un professionnel.

Serpentins d'air extérieur

Les voies d'admission et d'évacuation de l'air extérieur doivent déneurer propres. Inspectez la voie d'évacuation de l'air extérieur fréquement. Gardez-la exemple de débris, de neige et de glace. La voie d'admission de l'air extérieur doit aussi être exemplé d'obstructions. Le blocage de l'échéppement d'air extérieur ou de l'ouverture d'admission d'air extérieur réduira l'efficacité de votre unité et pourrait cause une défaillance prématurée du compresseur.

L'inspection et le nettoyage des serpentins d'air extérieur peut nécessiter le retrait de l'appareil de son enceinte. Consultez la section de ce manuel quiporte sur la réparation pour des instructions sur la manière desteroler l'appareil.

Nettoyez les serpentins régulierement.

Plateau de fond

Dans certaines installations, la saleté ou d'autres particules peuvent s'introduire dans l'appareil depuis l'extérieur et se déposer dans le plateau de fond (le fond de l'appareil).

Dans certaines régions des États-Unis, une substancesemblable à du gel peut se retrouver dans le plateau de fond.

Inspectez-le régulierement et nettoyez-le si nécessaire.

Questions? Composez-le 844-GE4-PTAC (ou 844-434-7822) ou visitez notre site Web : GEAppliances.com

AVANT DE COMMENCER

Lisez ces instructions attentivement et en totalité.

• IMPORTANT - Conserve ces instructions pour l'inspecteur local.
• IMPORTANT - Observe tous les codes et règlements en vigueur.
  Note pour l'installateur - Assurez-vous de remettre ces instructions au propriétaire.
  Note pour le propriétaire - Conservez ces instructions pour vous y reférer ultérieurement.
• Il incorbe à l'installateur de proceeder à une installation correcte.
• La garantie ne couvre pas une défaillance du produit resultant d'une installation incorrecte.
• Vous doivent utiliser toutes les pieces fournies et suivre les procédures appropriées qui figurent dans ces instructions lors de l'installation de ce climatiseur.

CONSIGNES DE SECURITE ELECTRIQUE IMPORTANTES — LIRE ATTENTIVEMENT

AVERTISSEMENT

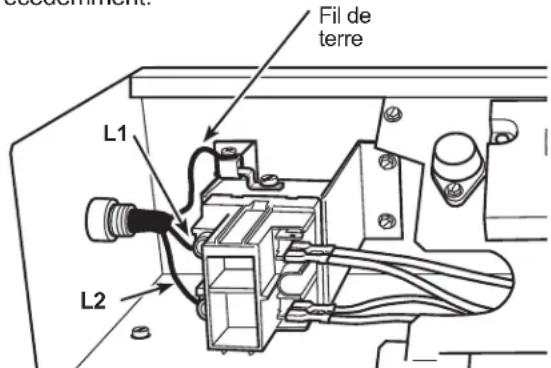

• Toutes les connexions électriques et le câblage DOIVENT être effectuels par un électricien/agréé.
• Observe le code national de l'électricité ainsi que les codes et règlements locaux.
• Pour votre sécurité personnelle, ce Zoneline doit être mis à la terre correctement.
• Les dispositifs de protection (fusibles ou disjoncteurs) acceptables pour les installations Zoneline sont spécifiés sur la plaque signalétique de chaque apparéil.
• N'utilisez pas de rallonge avec cet apparéil.
• Le câblage desBATIMENTS en aluminium peut être représenté des problèmes particuliers — Consultez un électricien/agréé.
• Meme lorsque l'appareil ne fonctionne pas, des commandes électriques demeurent sous tension.
• Coupez l'alimentation électrique à l'appareil avant une réparation en retardant les fusibles du circuit de dérivation ou en désarmant (off) le disjoncteur au panneau électrique.

EXIGENCES ÉLECTRIQUES

Calibre de fils	Utilisez SEULEMENT le calibre de fil recommendé pour un circuit de dérivation à prise unique.
Fusibles/dis-joncteur	Utilisez SEULEMENT une catégorie et un calibre de fusible de type Utilisateur ou un disjoncteur HACR indiqué sur la plaque signalétique de l'appareil. La protection appropriée contre les surintensités à l'appareil est la responsabilité du propriétaire.
Mise à la terre	L'appareil DOIT être mis à la terre depuis le circuit de dérivation vers l'appareil, ou au moyen d'un fil de terre distinct fourni sur les appareils connectés en permanence. Assurez-vous que le circuit de dérivation est mis à la terre.
Sélection du calibre des fils	Utilisez les calibres de fils indiqués dans les tableaux et installez un circuit de dérivation simple. Tout le câblage doit satisfaire aux codes locaux et nationaux. REMARQUE : Utilisez des fils de cuivre seulement.

REMARQUE: Tout le câblage du site doit satisfaire aux codes locaux et à ceux de la NEC. Il incombe à l'installateur de s'assurer que les codes de l'électricité sont respectés.

• Utilisez SEULEMENT le calibre de fils recommendé pour un circuit de dérivation simple.
• La protection contre les surintensités est la responsabilité du propriétaire.

Calibres de fils pour circuit de dérivation recommends*
Calibre de disjoncteur maximal de la fiche signalétique	Calibre de fils AWG AWG Wire size**
15A	14
20A	12
30A	10
AWG - American Wire Gauge* Disjoncteur simple de la boîte électrique principale** À partir d'un fil de cuivre de 100 pi ou moins, conducteur isolé simple à 60 °C. Fil calibré d'après la NEC.

REMARQUE: Utilisez des fils de cuivre seulement.

Données sur le début d'air interieur

On peut déterminer le début d'air interieur en mesurant la pression statique extérieure (PSE) du système de conduits à l'aide d'un manometre à tube incliné ou d'un débitmétre à helice, puis en consultant le tableau « A » Utilisez les coefficients de correction du début du tableau « B » pour déterminer le début d'air exact dans les conditions enumerées. En aucun cas, un apparéil monobloc vertical (AMV) ne doit fonctionner à une pression statique extérieure supérieure à 0,30 po CE. Le fonctionnement de l'AMV dans ces conditions entraînera un début inadéquat menant à un rendement déficient et/ou à une defaillance prematurée de composants.

Tableau A-Determination du début interieur (pi3/min)

	Modèles
	AZ91H18D*C/ AZ91H18E*C
Vitesse ventilateur	Basse Haute
PSE(") C pi3/m FM
.10"=420=465
.15"=390=420
.20"=345=380
.25"=300=325
.30"=255280

PSE = Pression statique extérieure en pouces de colonne d'eau.
=Débit nominal (pi3/m) à haute vitesse :
AZ91H18DC/AZ91H18EC = 465
=Pour les thermostats à vitesse unique, connectez à la borne GL pour laasse vitesse ou à la borne GH pour la haute vitesse. Les thermostats à deux vitesse utilisent les deux bornes.

Tableau B - Coefficients de correction Corriger le début correct (si nécessaire)

Coefficients de correction :
230V/265V=1.00
208V=0.97
Chauffage=1.00
Climatisation 0.95$

=Votre débit d'air doit être équilibré en fonction de plusieurs facteurs, tels que la PSE disponible, le débit dans la piece et le système de conduits. Consultez un ingénieur en chauffage, ventilation et climatisation pour des applications appropriées. La pression statique extérieure (PSE) peut se mesurer à l'aide d'un manomètre ou d'un tube pilote. Une fois cette PSE mesure, vous pouvez déterminer le débit à partir du tableau ci-dessus.
=Des débits plus élevés tendent à augmenter la capacité sensible, la circulation dans la pièce et le bruit des conduits, tandis que des capacités moins élevées tendent à augmenter la capacité latente et à réduire le bruit

Système de conduits

=Le système de conduits d'approvisionnement doit etre concu d'apres une methode reconnaue telle que la methode d'égal frotement ou de réduction des vitesses, à l'aide de calculateurs appropriés pour le type de conduit (p.ex. metallique, plancher à conduits ou flexible) utilise pour le système. Le système de conduits doit etre concu pour un taux de friction maximal de 0,30 po de colonne d'eau en tenant compte de tous les raccords, les registres et/ou les diffuseurs. NE faites PAS fonctionner l'appareil sans qu'il soit raccordé à un système de conduits d'approvisionnement.
=Le retard d'air aux apparèils monobloc verticaux en série NE DOIT PAS être canalisé par conduits et tous les apparèils DOIVENT disposser d'une configuration de retard d'air libre pour fonctionner correctement.
=Le débit total (pi3/min) et la pression statique extérieure (PSE) disponible peuvent être évalués à partir des tableaux à gauche. Utilise ces tableaux pour sélectionner les vitesses de ventilateur.
=Le collet sur le dessus de l'appareil accepte les conduits standard de 10 po. Inserez tous les conduits fermement. Le jeu dans les conduits peut augmenter la pression statique de beaucoup.

AVIS: Les conduits flexibles peuvent s'affaisser et restreindre le débit d'air. N'utilise pas de conduits flexibles pour les coudes à 90^ ou les sections non supportées sur 5 pi ou plus.

COMPOSANTS ZONELINE (carrosserie grand format )
ACCESSOIRES REQUIS pour NOUVEAU installation*

Persienne architectureurale RAVAL2

Dimensions de la découpe: 24-5/6 po x 30-7/8 po (L x H)

RAVWPT8 - S'allge de 5-1/2 à 8 po
RAVWPT14 - S'allge de 8 à 14 po
Plateau de drainage RAVDP18

Bouchon de drain inclus

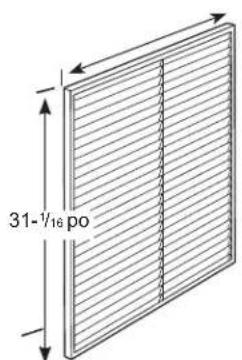

Grille de return d'air RAVRG2

Dimensions du filtré : 20 x 20 po Achete localement

Dimensions du filtré : 25 x 20 po Achete localement

Pour les conversions de la série AZ75 / AZ85 aux climatiseurs verticaux série AZ90 / AZ91, le kit RAVTRANS est requis.

Thermostat mural

Type de modèle Thermosatélectronique	Numéro de trousse
Modèle à thermopompe 6 fils	RAK148P2 et RAK148D2
Modèle à thermopompe 7 fils	RAK148F2

Vue d'ensemble de l'installation

OPTIONS D'INSTALLATION DE LA GRILLE DE RETOUR D'AIR

La grille de return d'air de la pièce peut s'installer vers le devant ou l'un des côtes de l'appareil. Une disposition incorrecte du return d'air peut cause des problèmes de rendement.

Trois options d'installation de la grille de return d'air interieure sont disponibles. Choisissez celle qui correspond le moins à votre installation. Suivez les instructions d'installation fournies avec la grille pour les détails.

REMARQUE: Utilisez un seul filtré dans l'installation. Le filtrer peut être installé sur l'appareil ou dans le panneau/porte d'accès.

EMPLACEMENTS DES RACCORDS DANS L'ARMOIRE DE SERVICE

IMPORTANT: Planifiez soigneusement les emplacements du plenum, du branchement électrique, du drainage et du thermostat pour éviter les problèmes d'accès. Les endroits difficiles d'accès compliquent les manoeuvres d'installation et de réparation!

Carrosserie grand format

Dimensions de reference

A Cable du thermostat
B Conduite électric d'arrivee
C Largeur et profondeur de l'appareil : 23 1/8 po
D Hauteur de l'appareil : 47 po
E Interrupteur d'alimentation
F Drains a condensat :

L'orifice du drain est situé dans le bas de l'appareil à environ 3 po de l'arrière de celui-ci, 1 po depuis le côte gauche..

• Dans le bas de l'appareil, I'eau du condensat s'égoutte par l'orifice du drain dans le plateau de drainage.

• La trousse de plateau de drainage RAVDP18 est requise pour les installations à carroserie grand format. La trousse de drainage doit être installée dans le plenum avant d'installer l'appareil.

• Un drain primaire peut etre s'évacuer par les côtes gauche ou droit du plateau de drainage RAVDP18.
  L'eau du drain secondaire s'ecoule dans le plenum depuis l'arriere de I'appareil.

L'appareil glisse dans le plenum mural sur environ 2 po.

F. Le plateau de drainage RAVDP18 sous l'appareil est requis pour les modèle à carrosserie grand format. Le plateau de drainage doit être installé avant l'installation de la carrosserie.

Nous recommendons que la surface de la plateforme se trouve à une hauteur minimale de 8 po.

Vue d'ensemble de l'installation

ARMOIRE DES SERVICE TYPIQUE POUR GRAND CARROSSEIRE ET DIMENSIONS (RÉFÉRENCE SEUL)

APPAREIL INSTALLÉ À TRAVERS LE DEVANT DU

Emplacements du drain

Dégagements d'installation sur le devant

• 3 po min. depuis le devant de l'appareil

• 3 po min. depuis les deux

cotes de l'appareil

Installations laterales non

recommendees

L'orifice du plenum doit se situer à 14 po au-dessus de la surface de la plateforme dans le cas d'une installation pour carroserie petit format.

Accessoires disponibles

Persienne architecturale - RAVAL2
- Plenum mural - RAVWPT8 - S'allonge de 5 12 à 8 po
- Plenum mural - RAVWPT14 - S'allonge de 8 à 14 po
Grille de retour d'air - RAVRG2
- Panneau d'accès avec grille de retard d'air - RAVRG3
Thermostat mural (numérique et programmable)

Instructions d'installation

SEQUENCE DES ETAPES D'INSTALLATION

1. Prévoyez une source d'alimentation électrique, un drainage et un système de conduits appropriés.
2. Installee le plenum mural.
3. Installes la grille.
4. Construisez et installez la plateforme.
5. Installez le plateau de drainage.

6. Placez l'appareil sur la plateforme et glissez le cotoé extérieur de l'appareil dans le plenum jusqu'à ce qu'il repose à fond.

7. Raccordez l'appareil au système de conduits.

8. Raccordez le thermostat.
9. Raccordez l'alimentation electrique.
10. Installez la grille de return d'air ou le panneau d'accès.
11. Révisez la liste de vérification de l'installation.
12. Verifiez le fonctionnement de l'appareil.

INSTRUCTIONS D'INSTALLATION

Installation du plenum mural

Installes le plenum mural. Reportez-vous aux instructions incluses dans la trousse de plenum mural RAVWP8 ou RAVWPT14 pour la procEDURE d'installation appropriée.

Installation de la grille

Installez la grille. Reportez-vous aux instructions inclues dans la trousse de grille RAVAL2 pour la procEDURE d'installation appropriée

Construction et installation de la plateforme Zoneline

1. Construisez une plateforme carrée d'un minimum de 23 1/4 x 23 1/4 po avec des pieds pour élever la plateforme. REMARQUE: La plateforme doit avoir une capacité de charge minimale de 300 lb.

Hauteur de plateforme recommandede: 8 po min. pour l'acces au drainage. La surface de la plateforme doit se couver a 3 / 4 po sous I'orifice du plenum.Voyez les instructions d'installation du plenum pour les détails.

REMARQUE: Les dimensions spécifiques de la découvert pour les raccords de drainage (si nécessaire) doivent être déterminées par l'installateur pour une installation particulière.

REMARQUE: Pour les-appareils à carrosserie grand format, la trousse de drainage RAVDP18 est requise pour evacuer l'eau du condensat dans le système d'égout du bathtub.

1. Il faut effectuer les raccordements de drainage à la droite, la gauche ou l'arrière de l'appareil. Les dimensions de l'appareil sont 23 1/8 x 23 1/8 po. Si la plateforme est plus large que l'appareil, il se peut que les trous de drainage doivent traverser la plateforme. Les découvertes/raccords de drainage doivent être déterminées par l'inclasseur pour une installation particulière.
2. Placez la plateforme dans l'armoire de service en respectant les dégagements suivants entre la plateforme et la surface interieure des murs/porte/panneau.:

3 po min. depuis le devant de l'appareil - L'appareil doit etre instalé à travers le DEVANT de l'enceinte.
3 po min. depuis les deux cots de l'appareil.

1. Alignez la plateforme avec l'orifice du plenum mural et fixez-la au plancher à l'aide des supports et boulons appropriés.

Système d'évacuation du condensat

Le système d'évacuation du condensat améliore l'efficacité énergétique au moyen d'un ventilateur installé en usine qui expulse le condensat vers les serpentins extérieurs chauffés.

Une humidité extérieure elevée empêche le chasse-goutte d'expulser tous le condensat, de sorte que le surplus déborde dans le plateau de collecte du condensat puis sort par les raccords de drainage interieurs de 3 / 4 po.

REMARQUE: Si le système d'évacuation du condensat échoue à expulser la totalité du condensat hors de l'appareil, tout surplus débordera du déversoir à l'arrière de l'appareil directement dans le plenum mural, puis s'évacuera à l'extérieur du bâtiment. Cela est un signe que la carrosserie ou le drain nécessite une intervention de service.

Installation du plateau de drainage

REMARQUE: LE PLATEAU DE DRAINAGE OFFERT EN ACCESSOIRE (RAVDP18) DOIT ETRE INSTALLÉ AVANT L'APPAREIL. Cette trousse est compatible uniquement avec les apparéils de 18 000 BTU dont la hauteur de carroserie mesure 47 pouces.

1. Installation du plateau de drainage. Reportez-vous aux instructions inclues dans la trousse de plateau de drainage RAVDP18 pour la procEDURE d'installation appropriée.
2. Placez l'appareil sur la plateforme et glissez son cote extérieur dans le plenum jusqu'à ce qu'il repose à fond.

Un drain extérieur ou interieur doit être connecté à l'un des deux raccords de drain primaires situés du côte droit et gauche du plateau de drainage. Le déversoir situé à l'arrière de l'appareil constitue un drain secondaire s'il est requis par les codes nationaux ou locaux. Un plateau de condensat secondaire (acheté localement) peut aussi être requis. Reportez-vous aux codes locaux pour l'installation appropriée du drainage.

Raccordement du conduit de dessus

1. Installez le conduit sur l'orifice d'évacuation d'air.

1. Utilisez une bride achetée localement pour fixer le conduit du dessus à l'orifice d'évacuation d'air.

Thermostat distant

A VERTISSEMENT

Risque de chic électrique

Avant d'effectuer une réparation, coupez l'alimentation électriche du Zoneline à la boite de fusibles ou au disjoncteur, et tirez sur l'interrupteur d'alimentation sur le devant de la carrosserie.

L'omission de procesder ainsi peut causer des blessures ou le deces.

Tous les apparèils monobloc verticaux sont configurés à l'usine pour être commandés par un seul thermostat distant pour le chauffage et la climatisation. Le thermostat peut basculer en mode automatique ou manuel pourvu que la configuration corresponde à l'appareil monobloc.

REMARQUE: Voyez les sections Thermostat distant et Connexions de commande à basse tension de ce manuel ainsi que le manuel du thermostat pour les connexions et les réglages appropriés.

Connexions à l'appareil

IMPORTANT:

Les connexions de thermostat du Zoneline procurent un courant 24 VCA seulement.

Si l'on utilise un thermostat mural numérique/électronique, il faut le régler pour un courant de 24 VCA. Voyez les Instructions d'installation relatives au thermostat mural.

AVIS:

Un dommage au thermostat mural ou à l'électronique du Zoneline peut résultat de connexions incorrectes. Le raccordement des fils bleu et noir nécessite une attention particulière. Aucun raccordement à la tension de secteur ne doit être effectué sur quelques circuit du thermostat que ce soit. Isolez tous les fils dans le bâtiment contre la tension de secteur.

THERMOSTAT DISTANT ET Connexions DE COMMANDE À BASSE TENSION

Raccordement du thermostat mural

Les connexions des bornes sont situées sous le panneau de la boîte de commande.

1. Tirez sur l'interrupteur d'alimentation situé sur le devant de la carrosserie.
2. Coupe l'alimentation à l'appareil au disjoncteur du panneau électrique ou à l'interrupteur monté sur l'armoire de service.
3. Enlevez le panneau de la boîte de commande en retardant les 4 vis frontales et les 3 vis du dessus qui fixent le panneau.
4. Acheminez les fils du thermostat à travers le petit trou sur le dessus de la boîte jusqu'àux connexions des bornes sur le côté droit de la commande.
5. Effectuez les connexions selon les instructions inclues avec le thermostat.
   6 L'appareil est pret à l'utilisation une fois les fils connectés aux bornes correspondantes.
6. Reposez le panneau de la boite de commande.

Spécifications des bornes du thermostat

Pour la climatisation avec apparciels à chauffage électrique : C, R, GL, Y, W.

Pour apparéils à thermopompe : C, R, GL, Y, W, B.

Le thermostat doit pouvoir selectionner deux vitesses pour faire ce type de connexion.

Appareils à thermopompe durant le mode Chauffage :

La borne B doit être constamment sous tension. La borne W doit fournir 24 VCA à la sortie pour l'appoint de chaleur. La carte de commande decide si elle doit allumer le chauffage par thermopompe (compresseur) ou le chauffage électrique. La borne Y ne doit pas fournir 24 VCA à la sortie durant le mode de chauffage électrique.

MISE EN GARDE

Un raccordement incorrect à la boite de commande peut endommager l'électronique du Zoneline et cause un fonctionnement irrégulier. Aucune interconnexion par bus n'est permise. Une paire de fils distincte doit relier chaque interrupteur de commande à chaque apparéil Zoneline.

Définition de l'interface
Code de la borne	Fonction de la connexion
FP Utilisé à l'usine	seulément. (S'assurer qu'il n'y a pas de cavalier à FP et F2)
F2 Utilisé avec F1	pour fournir 24 VCA au relais de ventilateur extérieur. (S'assurer qu'il n'y a pas de cavalier à FP et F2)
F1 Utilisés avec F	2 pour fournir 24 VCA au relais de ventilateur extérieur.
D2 Utilisé avec D1	pour le fonctionnement marche ou arrêt du pupitre de commande
D1 Utilisé avec D2	2 pour le fonctionnement marche ou arrêt du pupitre de commande
C Borne de mise à	la terre commune
GH Appel pour ha	ute vitesse de ventilateur
GL Appel pour bas	sse vitesse de ventilateur
B Appel pour robin	et inverseur de thermo-pompe
Y Appel pour com	presseur
W Appel pour cha	uffage
R Tension 24 V de	la commande électron-ique vers le thermostat mural

Instructions d'installation

THERMOSTAT DISTANT ET Connexions DE COMMANDE À BASSE TENSION

Bornes de connexion pour système de commande centralisé

L'appareil monobloc vertical comporte une configuration intégrée pour des connexions à un interrupteur extérieur afin de contrôler l'alimentation de l'appareil. L'interrupteur peutconsister en un système de commande centralisé ou même en un simple contacteur de portenormalement ouvert.

Pour un système commande centralisé, connectez un (:oté de l'interrupteur à la borne D1 et l'autre (:oté à la borne D2. La fermeture de l'interrupteur entrainera aussi tôt l'arrêt du fonctionnement de l'appareil.

REMARQUE: Le système de commande centralisé et les interrupteurs doivent être achetés localement.

Longueur de fils maximale pour un interrupteur d'un système de commande centralisé

Calibre de fil Longueur maximale
#24 400 pi
#22 600 pi
#20 900 pi
#18 1500 pi
#16 2000 pi

Commande de ventilateur auxiliaire

Le système Smart Center dispose aussi de la capacité de contrôle un relais 24 VCA pour activer un ventilateur auxiliaire/de transfert. Les sorties sont désignées F1 et F2 sur la carte de commande.

Pour connecter le relais, reliez un cote du relais à F1 et l'autre cote à F2. À chaque activation du ventilateur, les bornes transmettront un signal 24 VCA au relais. Le relais doit être de 24 VCA, 100 mA ou moins.

REMARQUE: Le relais et les ventilateurs auxiliaires doivent être achetés localement.

REMARQUE: Il incombe à l'installateur de s'assurer que toutes les connexions des fils de commande soient réalisées en conformité avec les instructions d'installation. Un raccordement incorrect du filge de commande du thermostat et/ou l'alteration du filage interieur de l'appareil peut annuler la garantie de l'équipement et cause des dommages à la propriété, des blessures ou le décès.

Grille/panneau de return d'air

Installez la grille de return d'air ou le panneau d'accès. Reportez-vous aux instructions inclues avec laatisation choisisie.

RACCORDEMENTS ÉLECTRIQUES

1. RETRAIT DU PANNEAU DE LA BOITE DE COMMANDE

AVERTISSEMENT

Risque de chocolélectrique

Avant d'effectuer une réparation, coupez l'alimentation électrique du Zoneine à la boite des fusibles ou au disjoncteur et retarder l'interrupteur d'alimentation sur le devant de la carrosserie.

L'omission de procéder ainsi peut cause des blessures et/ou le décès.

Enlevez le panneau de la boite de commande en retardant les 2 vis dans le haut du panneau.

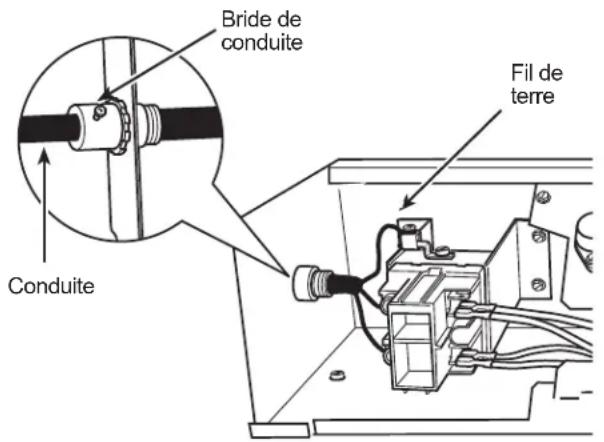

2. FIXATION DE LA CONDUITE ÉLECTRIQUE

Percez le disque defonçable du trou rond sur le côte gauche de la boîte de commande pour installer la conduite électrique provenant du circuit de dérivation. Installez et fixez la conduite à travers sa bride et acheminez les fils jusqu'à la boîte de jonction. Laissez une longueur de fil libre de 8 po à partir de l'extrémité de la conduite.

3. CONNEXION DES FILS À L'INTÉRIEUR DE LA BOITE DE COMMANDE

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Peut causer des blessures ou le décès. Cet apparéil doit être mis à la terre correctement.

Coupez l'alimentation électrique avant de proceder à une réparation ou une installation.

Tirez sur l'interrupteur d'alimentation situé sur le devant de la carrosserie. Coupez l'alimentation à l'appareil depuis le disjoncteur du panneau électrique ou celui monté dans l'armoire de service.

REMARQUE:

• Toutes les connexions électriques et le câblage doivent être installés par unElectricien agreeé et satisfaire le code national de l'électricité ainsi que tous les codes locaux en vigueur

• Tout le câblage de la carrosserie doit composer des disjoncteurs du calibre approprié. Utilisez des disjoncteurs de type HACR (chauffage, climatisation) afin d'éviter les déclenchements nuisibles.
  L'appareil doit être mis à la terre correctement.

• Effectuez toutes les connexions à l'aide de connecteurs électriques et de méthodes homologues UL.

• Assurez-vous que tous les fils se trouvent à l'intérieur de la boîte de commande et qu'ils ne sont pas coincés entre le panneau et l'appareil. Le fil de terre isolé vert provenant du Zoneline DOIT ÉTRE connecté au fil de terre du circuit de dérivation.
• Replace the panneau de la boite de commande et fixez-le à l'appareil à l'aide des 2 vis retirees precedement.

RACCORDEMENTS ÉLECTRIQUES (suite)

RACCORDEMENT DIRECT

Tension pourCHAUFFAGE @ 230/208 Volts	Dispositif de protection des circuits
2,50/2,05 KW	Fusible temporisé ou disjoncteur 15 ampères
3,40/2,78 KW	Fusible temporisé ou disjoncteur 20 ampères
5,00/4,09 KW	Fusible temporisé ou disjoncteur 30 ampères
Tension pourCHAUFFAGE @ 265 Volts	Dispositif de protection des circuits
2,50 KW	Fusible temporisé ou disjoncteur 15 ampères
3,40 KW	Fusible temporisé ou disjoncteur 20 ampères
5,00 KW	Fusible temporisé ou disjoncteur 30 ampères

Toutes les instructions d'installation relatives aux dégagements autour de l'appareil ont ete respectees.
Tous les composants et les accessoires ont ete installedes correctement et ils nont pas eted endommages pendant I'installation.
Le solin du plenum mural est installé, le plenum est de niveau et calfeutré.
L'unité est de niveau, de l'avant vers l'arrière et de la gauche vers la droite.
Le filtré à air et les serpentins interieurs et extérieurs sont exempts d'obstructions.
Un seul filtré à air est installé dans le système.
Le ou les drainage d'évacuation du condensat sont bien raccordés, qu'ils suffiront à evacuer le condensat et qu'ils sontapprovéspar l'utilisateur final..
Le système de conduits est bien raccordé et fixé à l'orifice d'évacuation d'air.
Tous les panneaux d'accès sont bien fixés (p.ex. le panneau frontal et/ou la boîte de commande).
Le thermostat mural est cable correctement.
L'appareil est cable correctement.
Le ou les disjoncteurs/fusibles et les fils du circuit électrique sont du calibre approprié.
L'appareil est relié à un seul circuit et il dispose de la tension (volts) et de la mise à la terre appropriées.
L'ensemble de l'installation satisfait aux codes et règlements locaux et nationaux en vigueur.

MISE SOUS TENSION DE L'APPAREIL

1. Si tous les éléments de la liste de vérification sont corrects, remette en place l'interrupteur d'alimentation sur le devant de l'appareil.
2. Rétablissez le courant à l'appareil (ON) au panneau de service principal.
3. Allumez le thermostat et reglez-le de façon à démarrer l'appareil.
4. Vérifiez le fonctionnement de l'appareil dans chaque mode. Informez le propriété ou l'utilisteur du fonctionnement de l'appareil et du calendrier d'entretien régulier.

REMARQUE: Conseilze au propriete ou à l'utiliser de tenir un registre de maintenance et de réparation dated.

ENTRETIEN ET RÉPARATION

AVERTISSEMENT

Risque de chic électrique pouvantcause des blessures ou le décès Avant de proceder à l'entretien ou à une réparation, coupez l'alimentation électrique au panneau de service et verrouillez la zone afin de prévenir toute remise sous tension accidentelle. Si cela est impossible, fixez solidement une signalisation d'avertissement, p.ex. une étiquette, sur le panneau de service.

REMARQUE: Nous recommendons fortement que l'entretien et la réparation soient effectuels par une personne qualifiée.

Pour retirer l'appareil de l'armoire.

1. Eteignez le thermostat mural.
2. Tirez sur l'interrupteur d'alimentation situé sur le devant de la carrosserie.
3. Coupe l'alimentation electrique à l'appareil à partir du disjoncteur du panneau principal ou de celui monté sur l'armoire.
4. Debranchez la connexion électrique à l'appareil.
5. Deconnectez le système de drainage.
6. Déconnectez le système de conduits.
7. Gillesz la carrosserie à l'extérieur du plenum mural.
8. Retirez la carroserie de l'armoire de service.

Bruits de fonctionnement normaux

PING! POP!	Il est possible que vous entendiez un tintement causé par les gouttes recueillies et projétées contre le condensateur par temps pluvieux ou d'humidité elevée. Cette conception améliore la déshumidification et l'efficacité de l'appareil.
"CLIC"	Le déclic des relais peut se faire entendre lorsque les commandes fonctionnement de façon cyclique ou lorsque vous les réglez pour modifier la température ambiente.
GOUTTES	Par temps pluvieux ou d'humidité elevée, de l'eau est recueillie dans le plateau de l'appareil. Celui-ci peut déborder et de l'eau peut s'écouler du côte extérieur de l'appareil.
BRUISSEMENT	Le ventilateur interieur fonctionne continulement lorsque l'appareil est en mode de refroidissement, sauf si la commande auxiliaire Smart Fan (Ventilateur intelligent) est réglée pour fonctionner en cycles. Dans ce dernier cas, le ventilateur s'allumera et s'arrête en parallelle avec le compresseur et un bruissement pourra se faire entendre.À certains moments, le ventilateur fonctionnera même si l'appareil n'est pas en mode chaudiage ou refroidissement. Si le ventilateur interieur est régé en continu, il fonctionnera peu importe qu'il n'y ait ni chaudiage ni refroidissement. À d'autres moments, le ventilateur fonctionnera plus longtemps que le cycle chaudiage-refroidissement ou il démarrera à l'occasion. Cela est normal et vise à améliorer le comfort et l'équilibre ambient. Si l'appareil est doté d'une ventilation en air d'appoint, les ventilateurs fonctionneront continulement.
Délai de 3 minutes	Vous remarquerez peut-être un décai de quelques minutes au démarrage si vous tentez de redémarrez le Zoneine trop tôt après l'avoir étéint, ou si vous réglez le thermostat immédiatement après l'accêt du compresseur. Ce décai de 3 minutes est attribuable à un dispositif de protection intégré du compresseur.
SILENCE	Pendant le cycle de dégivrage, les ventilateurs interieur et extérieur s'arrêtent et le compresseur fonctionne en mode de refroidissement afin d'éliminer le givre sur les serpents extérieurs. Àpres le dégivrage, l'appareil redémarre en mode chaudiage pour réchauffer rapidement la pièce au niveau de comfort désiré

PROTECTION DU COMPRESSEUR

Pour protéger le compresseur et prévenir les cycles courts, l'appareil est concu pour fonctionner pendant un minimum de 3 minutes après le démarrage du compresseur à n'importe quel réglage du thermostat.

Conseils de dépannage... avant d'appeler le service

Economisez temps et argent! Examinez d'abord les tableaux suivants, un appel de service sera peut-etre inutil.

Problème Cause proba ble Correctifs
Le Zoneline de démarre pas.	Le fusible est grillé ou le disjoncteur est déclenché.	Vérifiez le panneau de distribution électrique de la résidence et remplacez le fusible grillé ou réenclenchez le disjoncteur.
	L'appareil attend que le limiteur de surcharge du compresseur se réinitialise.	Cela est normal. Le Zoneline redémarrera après sa réinitialisation.
	Panne de courant. Un réseau de protection (jusqu'à 3 minutes) prévent le déclenchement du limiteur de surcharge du compresseur. C'est pourquoit il est possible que le chiffage ou la climatisation ne reprene pas avant 3 minutes après le rétablissement du courant.
La climatisation ou le chiffage du Zoneline est insuffisant.	La circulation d'air intérieur est restreinte.	Assurez-vous que l'avant du Zoneline n'est pas obstrué par des ridesaux, des stores ou des meubles.
	La circulation d'air extérieur est restreinte ou recirculée.	Assurez-vous que la persienne architecturale n'est pas bloquée. Cela pourrait cause l'interruption de l'appareil par le limiteur de surcharge du compresseur. La grille extérieure doit partager une superficie libre d'au moins de 65 %. Les grilles d'une autre marque que GE Appliances peuvent être trop restrictives pour assurer un rendement approprié. Consultez votre revendeur si vous avez besoin d'aide.
	Le filtre à air est sale Remplacez le filtre au moins tous les 30 jours. Reportez-vous à la section Entretien et nettoyage - Filtres à air.
	La température dans la pièce était peut-être BASSE ou elevée..	Lorsque le Zoneline est mis en marche pour la première fois, il faut attendre un certain temps pour refroidir ou réchauffer la pièce.
	De l'air extérieur entre dans la pièce.	Réglz la commande d'évent à la position fermée.
Une oedur de brûlé est perceptible au démarrage du mode chauffage.	De la poussière se trouve à la surface des éléments chauffants.	Cela peut produit une oedur de « brûlé » au démarrage du mode chauffage. Cette oedur devrait disparaitre rapidement.
L'air n'est pas toujours chaud ou froid pendant le fonctionnement.	La thermopompe ne produit pas d'air chaud.	Cela est normal. La thermopompe produit de l'air tiège qui n'est pas aussi chaud que celui fourni par le chiffage électrique, plus coûteux à l'utilisation.
	L'interrupteur du ventilateur est peut-être régèle en mode continu.	Cela fait en sortie que le ventilateur souffle de l'air à température de la pièce même lorsque le compresseur ou l'élement chauffant sont mis en arrêt. Le mouvement continu de l'air procure un meilleur contrôle de la température en mode climatisation.
L'air ne semble pas suffisamment chaud durant le mode chauffage.	La thermopompe seule générale de l'air qui semble plus froide que ce que l'on souhaite.	Utilisez l'options de chauffage électrique. Cela aura pour effet d'éteindre la thermopompe et de chauffer à l'électricité seulement. REMARQUE : L'utilisation de cette option augemera la consommation d'énergie.

Diagnostics des codes d'erreur de la commandelectronique et mode Test

Diagnostics des codes d'erreur

La commande électronique de l'appareil monobloc vertical (SPVU) surveille constamment le fonctionnement de l'appareil et enregistre les codes d'erreur si certaines anomalies sont décelées. Dans certains cas, l'appareil réagira et interrompra le fonctionnement jusqu'à la correction des anomalies.

Pour acceder au menu des codes d'erreur, appuyez sur le bouton ENTER (entrer). Le code d'erreur va s'afficher le cas échéant. Si plusieurs codes sont présents, vous pouvez basculer entre les codes à l'aide du bouton SCROLL (défilé). Pour effacer tous les codes, appuyez sur ENTER et SCROLL durant trois secondes en mode code d'erreur.

Codes d'erreur et état de l'alarme

Panneau de commande de l'appareil

L'afficheur ci-dessous compte quatre chiffres. Les deux de gauche indiquent le code d'erreur (1 à 24), les icônes On/Off (marche/arrêt) au-dessus de ces chiffres indiquent l'état courant du code. Les deux chiffres de croite indiquent le compte de l'histoire (jusqu'à 99) du code associé. L'afficheur compte aussi une icône d'entretien (cle) qui s'illumine pour signaler que l'appareil nécessite un entretien.

Verification des codes d'erreur :

1. Appuyez sur ENTER pour activer l'afficheur..
2. Chaque pression sur le bouton SCROLL affiche le code d'erreur suivant.

Mise à zéro du compteur d'historique :

1. Appuyez simultanément sur les boutons ENTER et SCROLL durant environ 6 secondes.

Code d'erreur	Problème Action
1 Bouton sur le panneau avant bloqué durant plus de 20 secondes.	Poursvirrer en surveillant l'indication « OPEN (ouverture) » (déblocage) concernant l'interrupteur. Ne pas traiter l'entrée relative à l'interrupteur.
2	Tension d'entrée hors spécification (103 - 127 / 187 - 253)	L'unité s'arrête; ouvrir les reliais jusqu'à ce que la tension soit conforme aux specifications, puis remettre en marche.
3 Le circuit de la sonde de température interieure est ouvert ou en court-circuit	L'unité fonctionne par défaut à 24 °C (75 °F) en mode REFROIDISSEMENT ou à 20 °C (68 °F) en mode CHAUFFAGE et continue à fonctionner.
4 Le circuit de la sonde de température de serpentin interieur est ouvert ou en court-circuit	Le tableau de commande de l'unité passse à la température par défaut de 4 °C (40 °F). Il y a contournement de la sonde et l'unité continue à fonctionner.
5 Le circuit de la sonde de température de serpentin extérieur est ouvert ou en court-circuit	L'unité passée à la température par défaut de -7 °C (20 °F), en contournant la sonde.L'unité continue à fonctionner. En mode CHAUFFAGE, elle fonctionne à l'électricité le cas échéant. En l'absence d'électricité, elle fonctionne en mode POMPE À CHALEUR si la température extérieur le permet.
6 Température de serpentin extérieur > (supérieure à) 79 °C (175 °F)	L'unité s'arrête pendant 5 minutes, puis se remet en marche durant 3 minutes. Au bout de 3 tentatives intruc-tueuses, la gravité du défaut est suffisante pour que l'unité soit mise hors service, avec verrouillage.
7 Température de serpentin interieur < (inférieure à) -1 °C (30 °F) durant 2 minutes consécultives	Le compresseur s'arrête et le ventilateur fonctionne à haute vitesse. Lorsque la température de serpentin at-teint 7 °C (45 °F), l'unité se remet en marche après expiration de la durée de verrouillage.
8 Le nombre de cycles de fonctionnement de l'unité est > (supé-rieur à) 9 par heures	L'unité continue à fonctionner et à faire l'objet d'une surveillance.
9 Le nombre de cycles de fonctionnement de l'unité est < (inférieur à) 3 par heures	L'unité continue à fonctionner et à faire l'objet d'une surveillance.
10 Protection contre le gel dans la pièce	À utiliser uniquement lorsqu'on dispose d'un chauffage électrique. Faire fonctionner sur Haute vitesse et Chauffage électrique jusqu'à ce que la température de la pièce attigne 8 °C (46 °F). L'unité affiche « FRZ » lorsqu'elle fonctionne.
11 Problèmes de thermostat mural (WallStat) ou défaut de raccordement.	L'apparil ne fonctionnera pas.
12 Sans object Sans object
13 Le manostat de limite haute est ouvert	Lorsque l'unité fonctionne en mode refroidissement ou que la pompe à chaleur est en marche, le compresseur s'arrête. Faire fonctionner le ventilateur à haute vitesse jusqu'à ce que le manastat se ferme puis remmettre en marche. Lorsque le manostat s'est ouvert 3 fois en 1 heures, l'unité se verrouille hors service. S'applique seulement à l'objet de 24k.
14 Sans object Sans object
15 Erreur Pompe à chaleur	Lorsque la température de serpentin interieur demeure inférieure à la température ambienteendant 3 min-utes, l'unité répond à la demande de chauffage en utilisant l'électricité.
16 Température au-delà des limites de fonctionnement	Cette situation produit lorsque la temperature ambiente descend sous -18 °C (0 °F) ou dépasse 54 °C (130 °F). Le code d'erreur demeure affiché jusqu'à ce que la température revienne dans la plage de service; l'unité se remet ensuite à fonctionner normalément.
17 La configuration de l'équipment ne correspond pas au minimum exigé	Le comprésaur doit être activé et le ventilateur doit pouvoir fonctionner au moins à 2 vitesses.
18 Sans object Sans object
19 Sans object Sans object
20 Sans object Sans object
21 Sans object Sans object
22 Température de serpentin extérieur < (inférieure à) -1 °C (30 °F) durant 2 minutes consécultives	L'unité répond à la demande de chauffage en utilisant l'électricité jusqu'à ce que la température soit supé-rieure ou égale à 7 °C (45 °F). S'applique uniquement aux modèles avec pompe à chaleur.
23 Sans object Sans object
24 Sans object Sans object

Notes

Inscription du propriétaire d'électroménager

Veuillez suivre les étapes suivantes pour protéger votre investissement :

1 Remplisse et poste donne fice d'inscription du propriete a jourd'hui. You aurez ici la quiétude de savoir de nous pourrons vous contacter en cas de modification pour améliorer la sécurité.

Après avoir safé la fiche d'inscription ci-dessus, rangez ce document est un endroit sur. Il contient des re-seignements dont vous aurez besoin en cas d'appeil de service. Notre numero de service est le 844-GE4-PTAC (ou 844-434-7822).

Veuillez dire votre manuel d'utilisation attentivement. Il vous aidera a utiliser votre nouvel electroménager d'une façon appropriée.

Decouperici

CONSUMER PRODUCT OWNERSHIP REGISTRATION

Veuillez metre dans une enveloppe et envoyez à :

Garantie du climatisationur Zoneline de GE Appliances

Toutes les réparations sous garantie sont effectuées par nos Centres de service ou par nos répartisseurs autorisés Customer Care®. Vous pouvez prendre rendez-vous en ligne sur GEAppliances.com ou en composant le 844-GE4-PTAC (ou 844-434-7822). Au Canada, communique avec la firme Gordon Williams Corp. Au 1.888.209.0999. Lorsque vous appelez, veuillez avoir les numérios de série et de modele à portée de la main.

Pendant : GE Appliar	ces replacera :
Un an à compter de la date d'achat d'origine	Toute pièce du climatiseur qui se révèle défectueuse en raison d'un vice de matières ou de fabrication. Au cours de cette garantie limitée d'un an, GE couvrira notamment les frais de main-d'oeuvre et les frais de service associés pour replacer la pièce défectueuse.
Cinq ans à compter de la date d'achat d'origine	Toute pièce du système frigorifique scelled (le compresseur, le condensateur, l'évaporateur et toute la tubulure de raccordement y compris le système d'air d'appoint) qui se révèle dé-fectueuse en raison d'un vice de matières ou de fabrication. Au cours de cette garantie limitée de cinq ans, GE couvrira notamment les frais de main-d'oeuvre et les frais de service asso-ciés pour replacer la pièce défectueuse.
La deuxieme à la cinquième année à compter de la date d'achat d'origine	De la deuxieme à la cinquième année à partir de la date d'achat d'origine, GE Appliances replacera certaines pièces défectueuses en raison d'un vice de matières ou de fabrication. Les pièces sous garantie sont les moteurs de ventilateur, le limiteur de surcharge du comprisseur, les solénoïdes, les cartes de circuit, les commandes auxiliaires, les thermistances, les commandes antigel, la pompé d'évacuation du condensat, les condensateurs, les varistances et le roulement de la soufflerie interieure. Au cours de cette garantie supplémentaire de 4 ans, vous devrez assumer tous les frais de main-d'oeuvre et de service associés

Ce qui n'est pas couvert :

Toute visite à votre domicile pour vous expliquer le fonctionnement de l'appareil.
Une installation, une livraison ou un entretien inadéquats.

Pour tout problème d'installation, ou si le climatisateur n'assure pas une climatisation adequate, communiquez avec votre détaillant ou votre installer. Vous ave la responsabilité de fournir les installations appropriées pour les raccordements électriques.

• Dans les établissements commerciaux, la main-d'oeuvre nécessaire pour amener l'appareil à un endroit où il pourrait être accessible aux fins de réparation par un technicien.

• Les défectuosités ou les dommages attribuables à la corrosion causée par une installation dans un milieu contenant des produits chimiques corrosifs.
  Le remplacement des fusibles ou le réenclenchement des disjoncteurs.

• Une défectuosity attribuable à une modification du produit, une utilisation déraisonnable ou un entretien inadéquat ou néligent.

• Les défectuosités ou les dommages attribuables à la corrosion en raison d'une installation dans un environnement cottier, sauf dans le cas des modèles ayant subi un traitement anticorrosion appliqué à l'usine tel qu'indiqué par le nombre de modèle.
• Les dommages au produit attribuables à une alimentation électrique inadéquate, un accident, un incendie, une inondation ou un cas de force majeure.
• Tout dommage direct ou indirect à la propriété causé par une éventuelle défectuosité de ce climatiseur.
• Les dommages survenus après la livraison.
  Le produit en cas d'impossibilité d'y avoir accès pour proceder à la réparation demandée.

EXCLUSION DE GARANTIES IMPLICITES - Notre seul et unique recours consiste dans la réparation du produit selon les dispositions de cette Garantie limite. Toutes les garanties implicites, incluant les garanties de qualité marchande et de convenance, sont limitées à une année ou à la période la plus courte autorisée par la loi.

Cette garantie est offerte a l'acheteur initiaI et a tout propriete subsequent d'un produit acheted en vue d'une utilisation aux Etats-Unis et au Canada. Si le produit est installe dans une region non desservie par un reparateur autorise GE Appliances, you pouriez etre tenu d'assumer des frais de displacement ou d'apporter le produit a un centre de réparation autorisé GE Appliances. En Alaska, la garantie ne couvre pas les frais d'expédition et les appeals de service à votre domicile.

Dans certains États ou provinces, il est interdit d'exclure ou de limiter les dommages directs ou indirects. La présente garantie vous confère des droits juridiques spécifiques. Vous pouvez bénéficier d'autres droits qui varient d'une province ou d'un état à l'autre. Pour connaître les droits dont vous bénéficiaz dans votre région, communiquez avec des relations avec les consommateurs de votre région ou encore le Procureur général de votre état.

Inscription du propriétaire d'électroménager

Site Web de GE Appliances

Vous avez une question ou yous avez besoin d'aide pour voite appeareil electromenager? Visitez le site Web de GE Appliances 24 heures par jour, tous les jours de l'annnee! You pouze aussi y trouver d'autres formidables produits GE Appliances et tirer avantage de tous nos services d'assistance en ligne. Aux Etats-Unis : GEAppliances.com Au Canada : GEAppliances.ca

Enregistrez votre électroménager

Enregistrez notre nouvel apparéil en ligne au moment qui vous convient le mieux! L'enregistrement de votre produit dans les déliés prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d'enregistrement pré-imprimée qui se trouve dans l'emballage de votre apparéil.

Aux États-Unis : GEAppliances.com/register

Service de réparation

Un service de réparation expert GE Appliances se trouve à quelques pas de chez vous. Rendez-vous sur notre site et programmez, à votre convenance, une visite de réparation à n'imprime quel jour de l'année.

Aux États-Unis : GEAppliances.com/ge/service-and-support/service.htm ou composez le 800.432.2737 durant les heures normales de bureau.

Procurez-vous une prolongation de garantie GE Appliances et informez-vous des rabais spéciaux en vigueur pendant la durée de votre garantie. Vous pouze vous la procurer en ligne en tout temps. Les services GE Appliances seront toujours disponibles après l'expiration de la garantie. Aux États-Unis :

GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm ou composez le 800.626.2224 durant les heures normales de bureau.

Pour de l'assistance concernant la connectivité au réseau sans fil (pour les modèles équipés de cette fonction), visitez notre site Web au GEAppliances.com/ge/connected-appliances/ ou composez le 800.220.6899 aux États-Unis seulement.

Pieces et accessoires

Les personnes ayant les compétences requises pour réparer elles-mêmes leurs apparciels peuvent recevoir directement à la maison des pieces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne 24 heures par jour.

Aux Etats-Unis: GEApplianceparts.com ou par téléphone au 877.959.8688 durant les heures normales de bureau.

Les instructions containes dans le present manuel comportent des procedures que tout utiliseur peut effectuer. Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence : une réparation ou un entretien mal effectués peuvent rendre l'utilisation de l'appareil dangereuse.

Les consommateurs au Canada doivent consulter les pages jaunes pour connaître le centre de service Mabe le plus proche, visitor notre site Web au GEAppliances.ca/en/products/parts-filters-accessories ou composer le 1.800.661.1616.

Communiquez avec nous

Si you n'etes pas satisfait du service après-vente de GE Appliances, communiquez avec nous depuis notre site Web en fournissant tous les détails dont votre numero de téléphone, ou écrivez à :

Aux Etats-Unis : General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225

Veuillez metre dans une enveloppe et envoyez à :
