Type de produit	Haut-parleur actif de la série TX3
Marque	ALTO Professional
Modèle	TX308
Catégorie	Haut-parleur
Alimentation	100–240 V CA, 50/60 Hz
Fusible	Calibre approprié (imprimé sous l'entrée d'alimentation), remplaçable
Connectique d'entrée	XLR femelle (niveau ligne ou microphone)
Connectique de sortie	XLR mâle (pour enceinte supplémentaire)
Contrôles	Volume (avec repères Line/Mic), interrupteur d'alimentation
Indicateurs DEL	Témoin d'alimentation (vert) et témoin d'écrêtement (vert/rouge)
Fonctions de protection	Limiteur de crête dynamique pour éviter la distorsion et les dommages
Types de sources compatibles	Ligne (console, lecteur CD/MP3) et microphone/instrument
Montage	Sur pied ou support (ne pas suspendre)
Contenu de la boîte	Haut-parleur TX308, câble d'alimentation, guide d'utilisation, consignes de sécurité et informations de garantie
Entretien	Maintenir les orifices de ventilation dégagés
Sécurité	Ne pas utiliser avec la grille retirée ; respecter les consignes de montage et les niveaux sonores
Réparabilité	Fusible remplaçable par l'utilisateur
Assistance	Site web : altoprofessional.com/support

FOIRE AUX QUESTIONS - TX308 ALTO

Comment régler le volume pour une source ligne ?

Utilisez la bande indicatrice Line sur le bouton Volume. Dans la plupart des cas, ne dépassez pas 0 dB. Si la DEL rouge reste allumée, réduisez le niveau de la source ou le volume.

Que signifie le témoin rouge sur le panneau arrière ?

Le témoin d'écrêtement (Signal Limit) s'allume en rouge lorsque le circuit de protection interne est activé par un niveau de signal élevé. Cela réduit dynamiquement le signal pour éviter la distorsion et protéger les haut-parleurs. Si la DEL reste rouge, réduisez le volume ou le niveau source.

Puis-je utiliser un microphone avec le TX308 ?

Oui, branchez le microphone à l'entrée XLR et réglez le volume en utilisant la bande Mic. Comme le niveau microphone est plus faible, vous pouvez utiliser toute la plage du bouton Volume, mais surveillez le témoin rouge.

Comment monter l'enceinte sur un pied ?

Placez le haut-parleur sur un pied ou support adapté à son poids. Assurez-vous que la surface est plane et stable. Ne montez qu'une seule enceinte par pied. Ne suspendez jamais l'enceinte.

Que faire si le son est déformé ?

Réduisez le volume sur le panneau arrière ou le niveau de la source audio. Si la DEL rouge est allumée en permanence, le limiteur est actif. Baissez le signal jusqu'à ce que la DEL reste verte.

Puis-je relier plusieurs enceintes TX308 ?

Oui, utilisez la sortie XLR de la première enceinte vers l'entrée de la suivante. Cela permet de chaîner plusieurs enceintes TX3.

Comment remplacer le fusible ?

Débranchez l'enceinte, soulevez la languette du fusible sous l'entrée d'alimentation, puis remplacez par un fusible de même calibre (imprimé à côté). N'utilisez jamais un fusible de calibre différent.

Quels câbles utiliser pour l'entrée ?

Utilisez un câble XLR standard (non inclus) pour brancher une source audio. Le TX308 accepte les signaux de niveau ligne et microphone via la même entrée XLR.

L'enceinte peut-elle être suspendue ?

Non. Les enceintes de la série TX3 ne sont pas conçues pour être suspendues. Elles doivent être montées sur un pied ou posées au sol.

Où trouver l'assistance technique ?

Consultez le site altoprofessional.com/support pour les dernières informations, le support technique et l'enregistrement du produit.

MODE D'EMPLOI TX308 ALTO

Guide d'utilisation (Francais)

Présentation

Merci d'avoir fait l'acquisition du haut-parleur de la série TX3. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

Haut-parleur de la série TX3

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution: Afin de réduire le risque de décharge électrique, veuilles ne pas brancher le hautparleur de la série TX3 à une prise secteur lorsque la grille est retiree.

Montage sur support

Important: Ne pas suspendre les enceintes de la série TX3. Elles ne sont pas conçues afin d'être suspendues.

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les specifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur.
• Observer toutes les consignes de sécurité spécifiées par le fabricant de support.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau.
• Faire preuve de prudence lorsqu'utilise à l'extérieur dans des conditions venteuses. Ne pas fixer rien au haut-parleur autre que les cables ou l'équipement nécessaires pour un fonctionnement standard.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public.

Niveau sonore

L'exposition aux niveaux extrémement élevés de bruit peut causeur une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) audressus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protégger son ouie lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90	Petite salle de spectacle
6	92	Train
4	95	Rame
3 97	Moniteurs de table à niveaux élevés
2 100	Concert de musique classique
1,5	102	Riveteuse
1	105	Usine
0,5	110	Aéroport
moins de 0,25	115	Concert rock

Démarrage

Commande volume (seulement TX308 et TX310)

La gamme d'enceintes TX3 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (completèment à gauche).

Source audio à niveau ligne

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

Si la DEL Signal Limit est allumée en rouge en permanence ou si le son est déformé, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TX3. Réduisez le niveau du signal de l'appareil source, ou le volume sur le panneau arrière.

Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouze augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (como expliqué ci-dessus).

Source audio à niveau microphone

Important: Lors de l'utilisation d'un instrument avec préamplificateur actif,Traitse I'instrument comme une source audio a niveau ligne (como expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Lorsque vous augmentez le réglage du bouton Volume, surveiliez l'indicateur limiteur de crête. Si la DEL Signal Limit est allumée en rouge en permanence ou si le son est déformé, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TX3. Réduisez le niveau du signal de l'appareil source, ou le volume sur le panneau arriere.

Examples

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Remarque: Ces exemples montrent les panneaux arriere des enceintes TX312 et TX315 cependant chacun des quatre modèle de la série TX3 dispose de la meme entree et sortie.

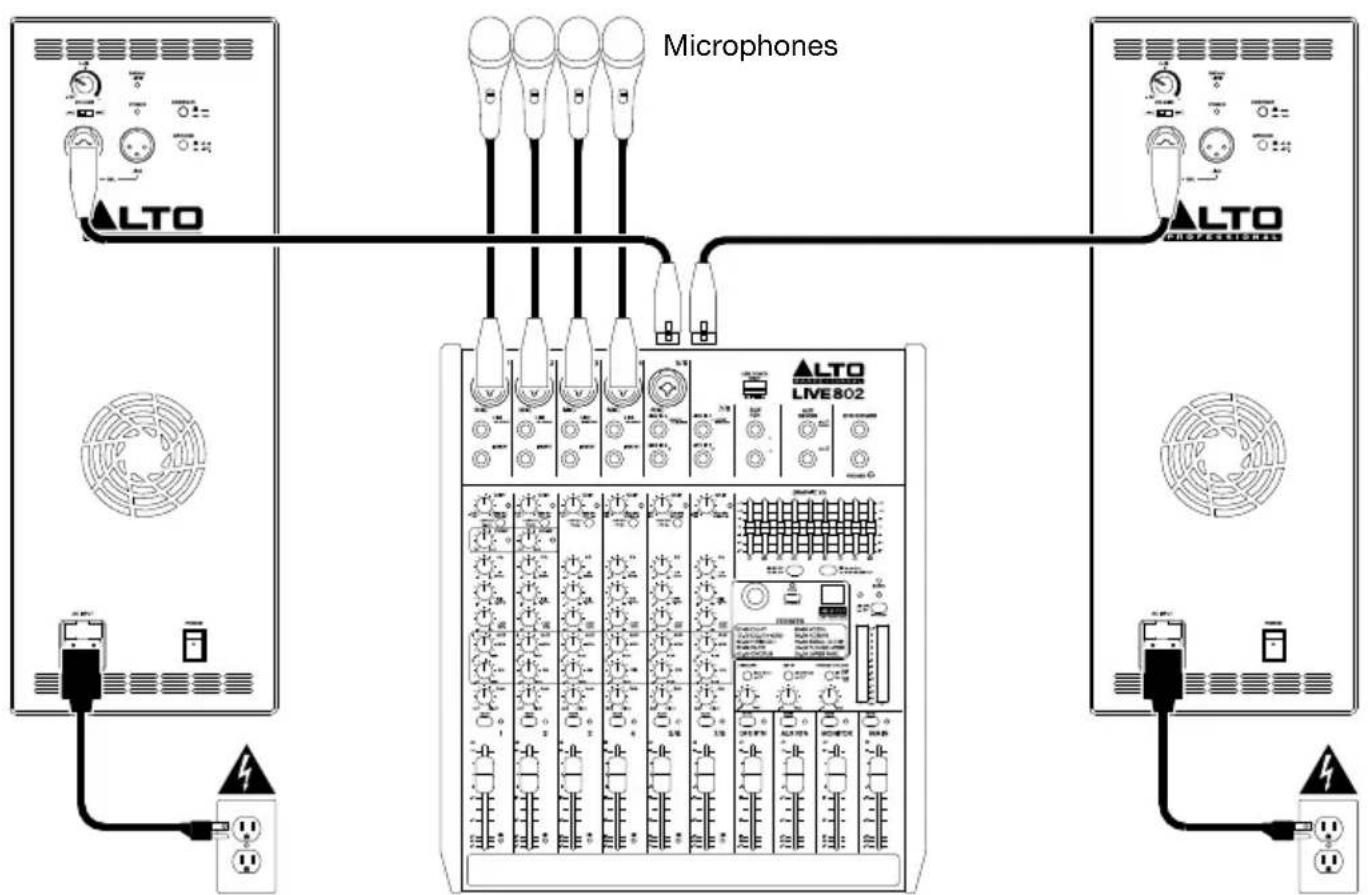

Exemple A:Deux enceintes

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TX3. Si vous utilisez une enceinte TX308 ou TX310, voirlez à ne pas régler les boutons Volume au-delà de 0 dB. Si des enceintes TX312 ou TX315 sont utilisées, voirlez à ce que les selecteurs d'entrée soient régés sur Line.

Console de mixage Prise secteur Prise secteu

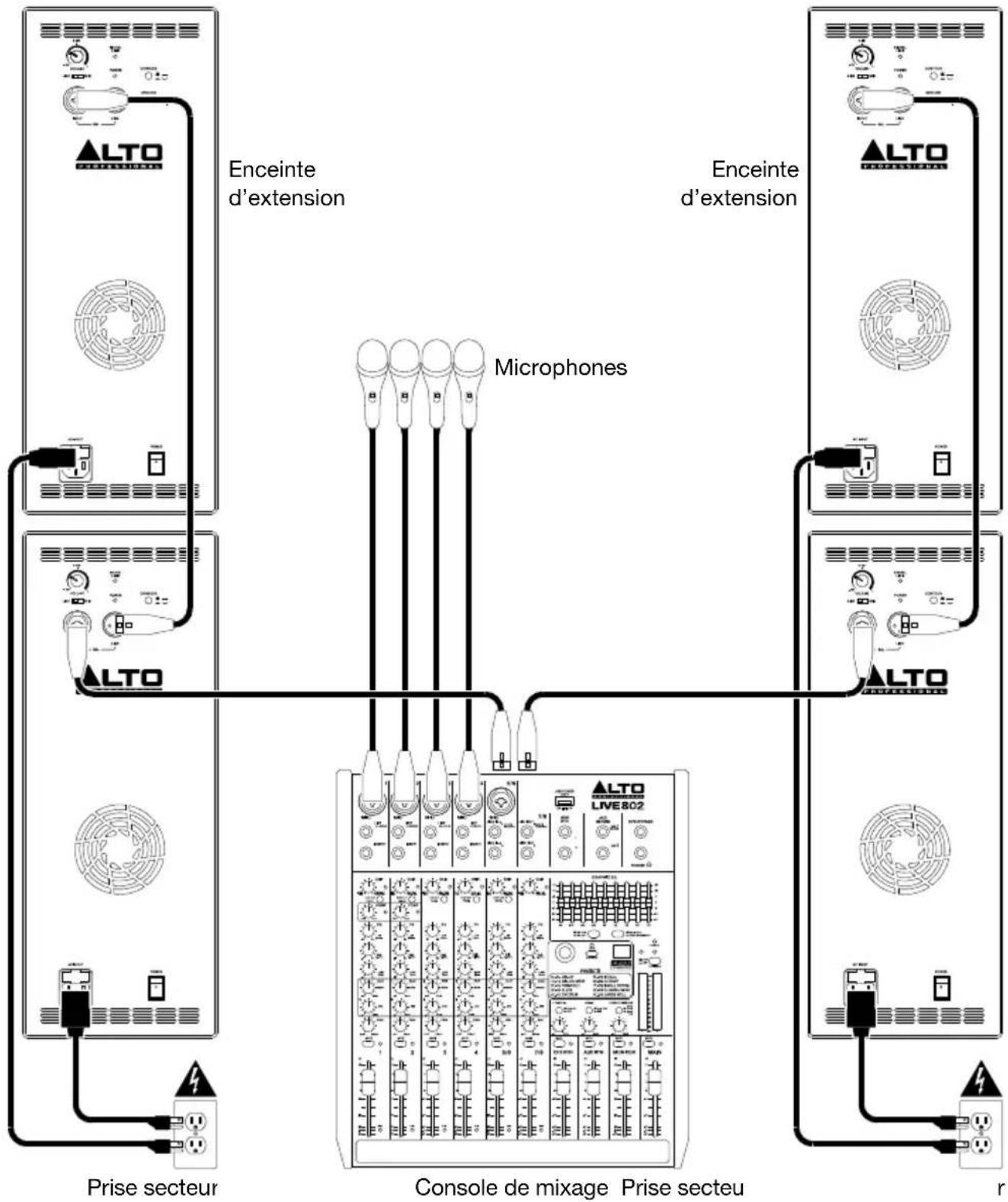

Exemple B: Deux enceintes + deux enceintes d'extension

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TX3. Si vous utilisez une enceinte TX308 ou TX310, voirlez à ne pas régler les boutons Volume au-delà de 0 dB. Si des enceintes TX312 ou TX315 sont utilisées, voirlez à ce que les选出eurs d'entrée soient régés sur Line. Branchez les sorties Mix Out de vos enceintes TX3 aux entrées de vos enceintes d'extension.

Caracteristiques

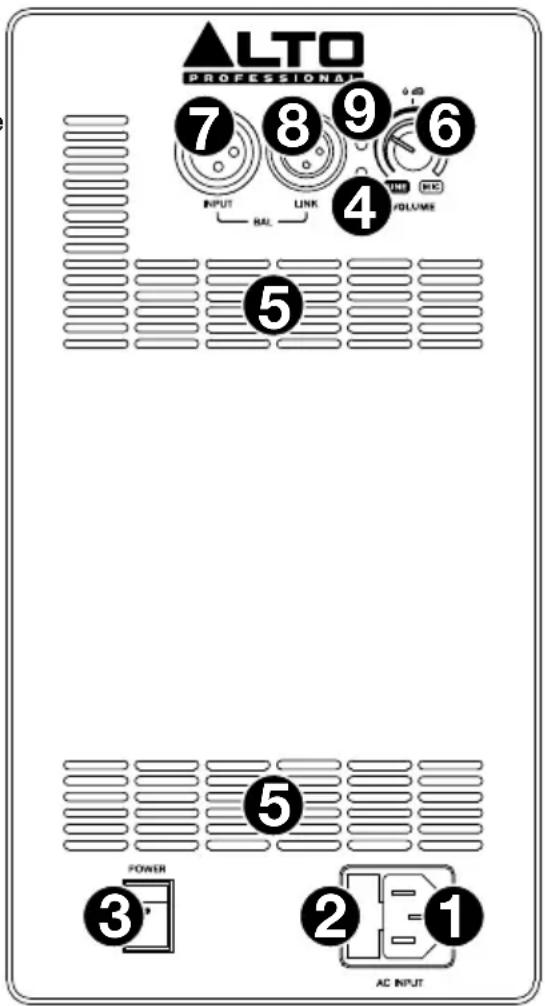

Panneau arrête : TX308 et TX310

1. Entrée d'alimentation CA: Utilisez le cable d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit régle sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.
2. Fusible: Si le fusible de l'appareil est endommagé, soulevez cette languette afin de replacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre l'enceinte sous et hors tension.Assurez-vous que le bouton du volume soit au minimum (sens hora) avant demettre l'enceinte sous tension.
4. Témoin d'alimentation DEL: Ce témoin s'allume lorsque l'enceinte est sous tension.
5. Orifice de ventilation : Veuillez vous assurer de maintainir cet orifice non obstrué en tout temps.
6. Volume: Ce bouton permet d'ajuster le volume de l'enceinte.

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (como expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic. Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Veuillez consultier la section Demarrage > Commande volume pour plus d'information.

1. Entre : Utilisez un cable XLR (non inclus) standard pour brancher une source audio à cette entrée. Veuillez vous assurer que le bouton volume soit réglé sur la bonne position.
2. Sortie: Utilisez un cable XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TX3).
3. Témoin d'écritement DEL: Ce voyant s'allume en vert lorsque le signal audio est reçu et s'allume en rouge lorsque le circuit de protection interne est activé par un niveau de signal élevé. Le circuit de protection réduit dynamiquement le niveau du signal afin d'éviter la distorsion audio et de protégger les haut-parleurs d'extremes graves et des aigus de la surcharge et des dommages mécaniques. Si la DEL est constamment allumée en rouge, ou s'il y a de la distorsion, réduisez le niveau du signal de l'appareil source, ou le volume sur le panneau arrière.

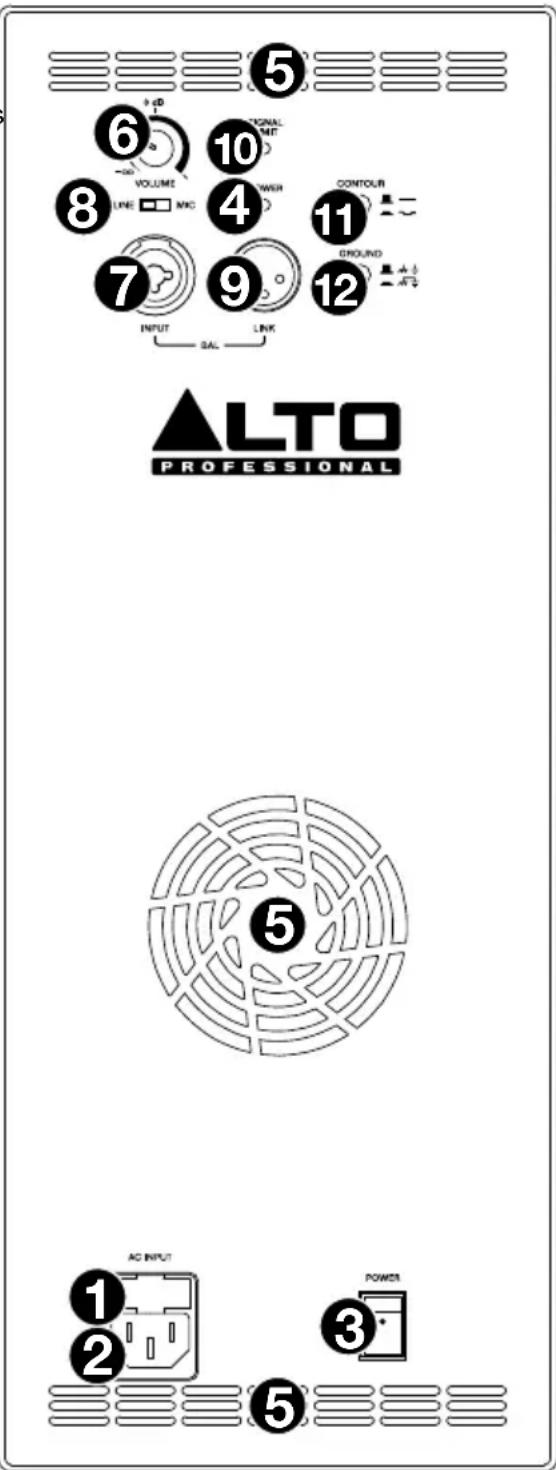

Panneau arrête : TX312 et TX315

1. Entrée d'alimentation CA: Utilisez le cable d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit régle sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.
2. Fusible: Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre l'enceinte sous et hors tension.Assurez-vous que le bouton du volume soit au minimum (sens hora)avant demettre l'enceinte sous tension.
4. Témoin d'alimentation DEL: Ce témoin s'allume lorsqu'l'enceinte est sous tension.
5. Orifice de ventilation: Veuillez vous assurer de maintainir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
6. Volume: Ce bouton permet d'ajuster le volume de l'enceinte.
7. Entrée: Utilisez un cable XLR ou 6,35 mm TRS (non inclus) standard pour brancher une source audio à cette entrée. Veuillez vous assurer que le selector d'entrée soit regle sur la bonne position.
8. Sélecteur d'entrée: Placez ce commutateur à la position ligne (Line) lorsque vous branchez une source audio de niveau ligne à l'entrée. Placez ce commutateur à la position micro (Mic) lorsque vous branchez un microphone à l'entrée.
9. Sortie: Utilisez un cable XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TX3).
10. Témoin d'échéement DEL: Cevoyant s'allume en vert lorsque le signal audio est reçu et s'allume en rouge lorsque le circuit de protection interne est activé par un niveau de signal élevé. Le circuit de protection réduit dynamiquement le niveau du signal afin d'éviter la distorsion audio et de protégger les haut-parleurs d'extrêmes graves et des aigus de la surcharge et des dommages mécaniques. Si la DEL est constamment allumée en rouge, ou s'il y a de la distorsion, réduisez le niveau du signal de l'appareil source, ou le volume sur le panneau arrière.
11. Contour: Enconcer ce commutateur permet d'accentuer les basses et haute fréquences de +3 dB. Relâcher ce commutateur permet d'obtenir un son plus plat pour les prestations ou afin d'optimiser la puissance de sortie.
12. Interrupteur de mise à la terre: Enforcez cette touche pour réduire le ronflement ou les bruits parasitaires.
