| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte aspirante |
| Dimensions (L x P x H) | 60 cm x 50 cm x 15 cm |
| Débit d'air | 300 m³/h |
| Niveaux de puissance | 3 niveaux |
| Filtre à graisse | Filtres métalliques lavables |
| Éclairage | LED intégrée |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique C |
| Poids | 8 kg |
| Garantie | 2 ans |
| Maintenance | Filtres à nettoyer tous les 3 mois |
| Sécurité | Protection contre les surcharges électriques |
| Accessoires inclus | Kit de montage |
FOIRE AUX QUESTIONS - 5DD72552 BLAUPUNKT
Questions des utilisateurs sur 5DD72552 BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice 5DD72552 - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5DD72552 de la marque BLAUPUNKT.
MODE D'EMPLOI 5DD72552 BLAUPUNKT
L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inherents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectuels par l'utilisateur ne doivent pas été exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée!
Les parties accessibles peuvent atteindre de haute températures lors de l'utilisation de la table de cuisson.
L'air ne doit pas etre evacué dans un conduit d'évacuation de fumées produites par des apparêls à combustion de gaz ou d'autres combustibles. Une aération appropriée de la piece doit tous est prévue lorsque la hotte aspirante est utilisée simultanément à d'autres apparêls utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des alimentés sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours etre évitee. Les fritures doivent etre effectuées sous contrôle afin d'éviter que l'huile surchauffee s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.
Cet apparéil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les évventuelles conséquences négatives sur l'environnement et la santé.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.Si le cable d'alimentation est endommagé, il devra etre remplace par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque évientuel.
Veuillez consultier les schémas des premières pages avec les références alphabetiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.
La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplatre) et son encastrement dans un meuble sont déconseillés.
Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 65~cm , de 65~cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous doivent utiliser la hotte en version filtrante F en montant 1 filtré à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.
Assurez-vous qu'un point d'accès au réseau d'alimentation électrique estprésent à proximate de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30mA . La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un cable électrique d'une longueur de 1250~mm avec ou sans fiche : si la fiche est presente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absence (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.
Veuillez mettre en route la hotte au minimum sur la 1ere vitesse, lorsque le plan de cuisson fonctionne.
Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf.: CEI 61591
On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.
TLC
1: + motor
2:On/Off motor
3:-motor
4:0n/Off light
5:Led
Remarque: la LED sur la hotte indique les différentes vitesses : vert 1ere vitesse, orange 2eme vitesse, rouge 3eme vitesse et rouge clignotant 4eme vitesse. La derniere vitesse est temporisée sur toutes les hottes ayant undebit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la derniere vitesse non temporisée.
Procedure d'affiliation :
- Coupe l'alimentation de la hotte
- Remettez l'alimentation à la hotte
- Dans les cinq premières cinq secondes, appuyez sur le bouton des lumieres et relachez-le quand les lumieres se sont allumées.
- Dans les 5 secondes, appuyez sur la touche moteur et relachez-la
À ce point il faut attendre environ 10 secondes – après quoi il est possible d'utiliser la hotte normalement.
Remarque : la hotte s'eteint automatiquement 4 heures après que le dernier actionnement d'une touche s'est produit.
Dans le cas d'interfERENCE avec d'autres radiocommandes dans le voisinage effectuer la procEDURE de changement de code.
Dans le cas où il faut changer la télécommande, l'électronique doit être étaconnée de nouveau sur la fréquence de la nouvelle télécommande avec la procédure d'affiliation.
Procedure de generation du nouveau code de télécommande.
La radiocommande est fournie avec des codes prédéfinis. Si l'on désire une nouvelle génération de codes aléatoires il faut suivre la procédure suivante: appuyez sur les deux touches pendant environ 10 secondes, après quoi le LED s'allume, et successivement appuyez de nouveau sur les deux touches (dans un-delai de 3 secondes). Trois clignotements du LED indiquent que l'opération a été achevée. Àpres avoir changé le code de la télécommande il faut effectuer la procédure d'affiliation.
Connexion du recepteur et programmation de la telecommande pour la fonction optionnelle etendue de fonction Multi Control (commande de la couleur lumineuse et l'intensite de la luminosité)

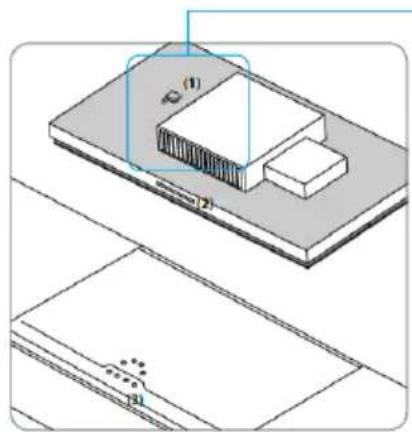

Fig. 1 Hotte en ilot en version standard avec stick (1) et panneau de commande (2) Le contrôle de la hotte se fait par l'intermédiaire de l'interrupteur principal sur le plan de cuisson (3) ou le panneau de commande de la hotte. La température de couleur s'élevée à 4.000 K.

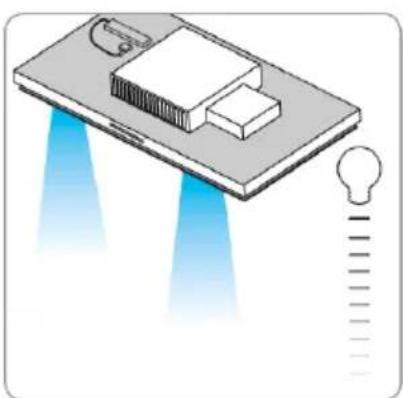

Fig. 2La commande optionnelle des fonctions d'éclairage supplémentaires par télécommande peut être facilement montée mande peut être facilement monté L'installation d'un récepteur (réference BLZ 501) et le couplage avec la télécommande (réference BLZ 502) permettent de contrôler la température de la couleur et la luminosité de la hotter.

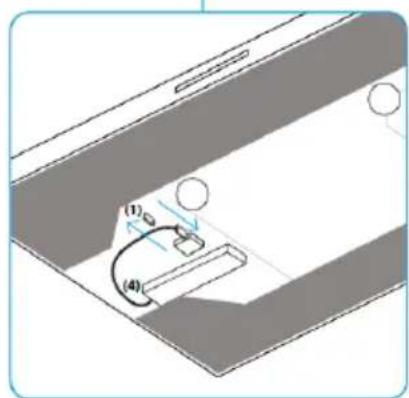

Fig. 3 Montage facile du récepteur, il est possible dinstaller facilement le récepteur sans outil supplémentaire: Enlevez le filtré àGRAISEEN dessous de la hotte, enlevez le stick (1) à l'intérieur de la hotte et inséréz le récepteur (4).

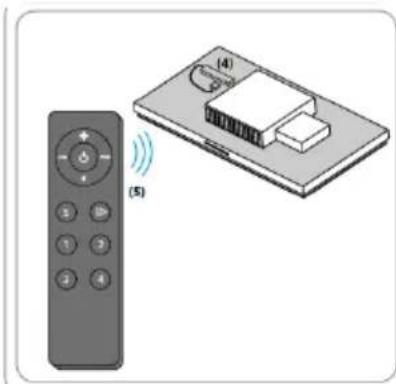

Fig. 4 Couplez le recepteur (4) et la telecommande optionnelle (5):
- Retirez la feuille de protection de la batterie
- Pou l'apprentissage de la télécommande, appuyez et maintenez enforcée la touche, Learning Key sur le récepteur (4) pendant 10 secondes.
- Appuyez brievement sur la Learning key du recepteur (4) et les appuyez directement sur la zone souhaitee(1234)de la telecommande

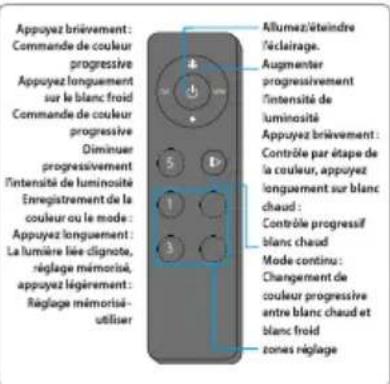

Fig. 5 Fonctions de la télécommande
NOTES DE FONCTIONNEMENT La télécommande permet de commander les fonctions d'éclairage mais pas le fonctionnement de la hotte aspirante L'éclairage estint par la télécommande ne peut etre rallume qu'a l'aide de la télécommande.

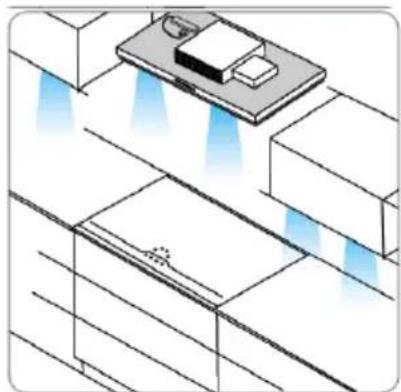

Fig. 6 Accoupling avec le système d'éclairage de la cuisine Si vous cuisine dispose également de cette technologie, la hotte et le système d'éclairage peuvent être reliés à la cuisine pour obtenir une image parfaitement harmonieuse avec une couleur et une intensité lumineuse uniformes.
Pour plus d'informations, voir le site
Entitetien
Veilles a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.
Nettoyage
La hotte doit être nettoyée frequentlyment tant à l'intérieur (à l'exception de la zone derrière le filtré àGRAISE)qu'a l'extérieur.Pour le nettoyage,utilisez un chiffon avec des détergents liquides neutres.Evitez d'utiliser des produits à base d'abrasifs.
Attention
Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres compte des risques d'incendie. Nous recommendons donc vivement de respecter ces instructions.
Filtre antigraisse
doit être nettoyé une fois par mois avec un détermgent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtrte anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.
Filtre à charbon (seulement pour les versions filtrantes)
Le filtré à charbons actifs F n'est ni livable ni recyclable. En cas d'usage normal, il doit être remplaçé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.
Réduction de l'impact environnemental:
Pour conténir les consommations de l'électroménager, il est conseiller de toujours utiliser la vitesse d'aspiration la plus BASSE parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feuels et de toutes éteindre les lumières si le consommateur s'éloigne de la zone de cuisson.
Changement de I'ampoule
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
LAMPES A LED
En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.
