MODE D'EMPLOI DHP487Z MAKITA

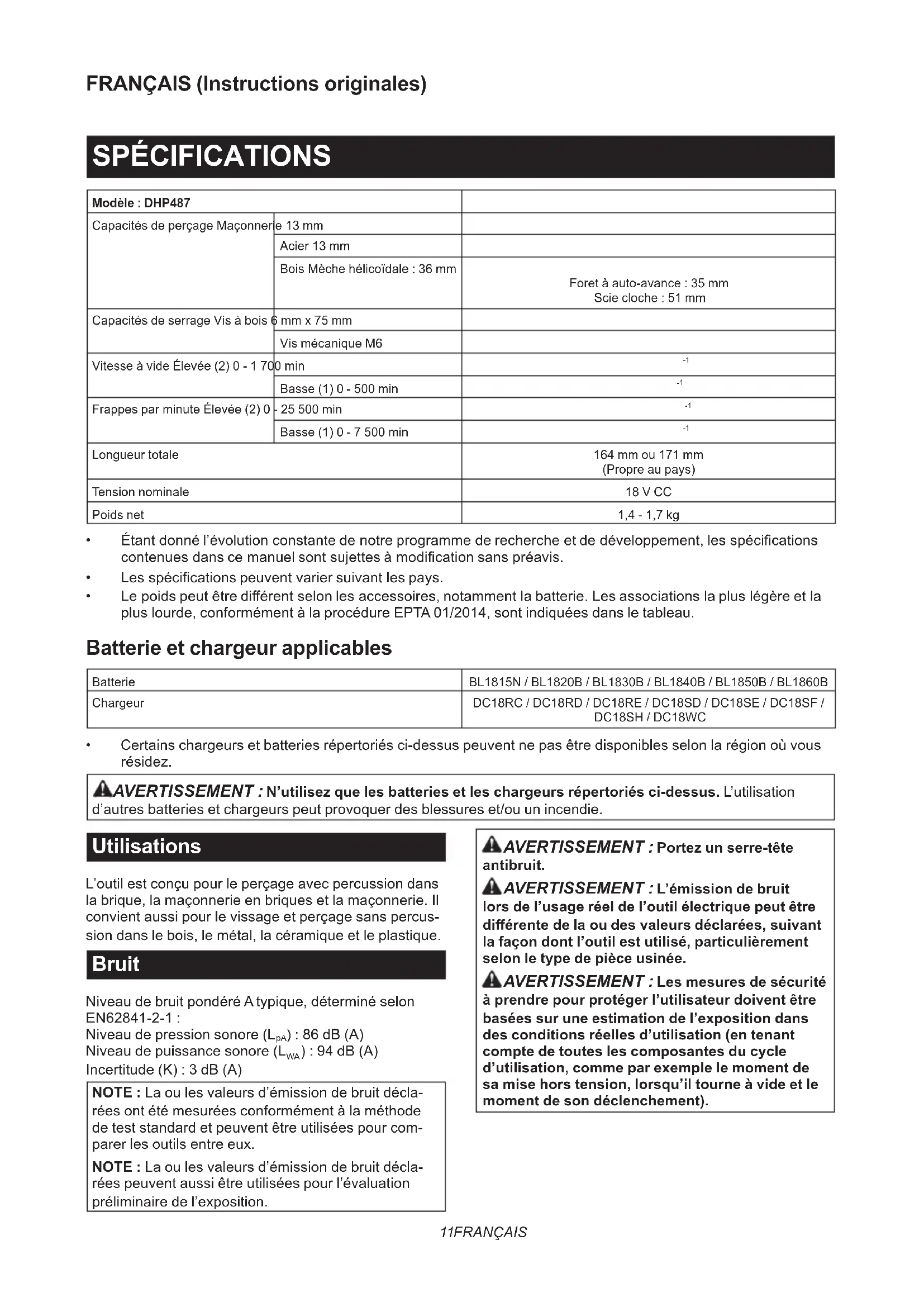

Frappes par minute Élevée (2) 0 - 25 500 min

Longueur totale 164 mm ou 171 mm (Propre au pays) Tension nominale 18 V CC Poids net 1,4 - 1,7 kg

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications contenues dans ce manuel sont sujettes à modication sans préavis.

• Les spécications peuvent varier suivant les pays.

• Le poids peut être di󰀨érent selon les accessoires, notamment la batterie. Les associations la plus légère et la plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau. Batterie et chargeur applicables Batterie BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.

AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation

d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie. Utilisations L’outil est conçu pour le perçage avec percussion dans la brique, la maçonnerie en briques et la maçonnerie. Il convient aussi pour le vissage et perçage sans percus- sion dans le bois, le métal, la céramique et le plastique. Bruit Niveau de bruit pondéré A typique, déterminé selon EN62841-2-1 : Niveau de pression sonore (L

) : 86 dB (A) Niveau de puissance sonore (L

) : 94 dB (A) Incertitude (K) : 3 dB (A) NOTE : La ou les valeurs d’émission de bruit décla- rées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour com- parer les outils entre eux. NOTE : La ou les valeurs d’émission de bruit décla- rées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT : Portez un serre-tête

AVERTISSEMENT : L’émission de bruit

lors de l’usage réel de l’outil électrique peut être di󰀨érente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

AVERTISSEMENT : Les mesures de sécurité

à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement).12 FRANÇAIS Vibrations Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN62841-2-1 : Mode de travail : perçage par percussion dans le béton Émission de vibrations (a h, ID ) : 10,5 m/s

Incertitude (K) : 1,5 m/s

Mode de travail : perçage dans le métal Émission de vibrations (a h,D ) : 2,5 m/s

ou moins Incertitude (K) : 1,5 m/s

NOTE : La ou les valeurs de vibration totales décla- rées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour com- parer les outils entre eux. NOTE : La ou les valeurs de vibration totales décla- rées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT : L’émission de vibrations

lors de l’usage réel de l’outil électrique peut être di󰀨érente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

AVERTISSEMENT : Les mesures de sécurité

à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement). Déclarations de conformité Pour les pays européens uniquement Les déclarations de conformité sont fournies en Annexe A à ce mode d’emploi. CONSIGNES DE SÉCURITÉ Consignes de sécurité générales pour outils électriques

AVERTISSEMENT : Veuillez lire les

consignes de sécurité, instructions, illustrations et spécications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocu- tion, un incendie et/ou de graves blessures. Conservez toutes les mises en garde et instructions pour réfé- rence ultérieure. Le terme « outil électrique » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil électrique fonc- tionnant sur batterie (sans cordon d’alimentation). Consignes de sécurité pour perceuse percussion-visseuse sans l Consignes de sécurité pour toutes les tâches

1. Portez des protections d’oreilles lorsque

vous e󰀨ectuez un perçage avec percussion. L’exposition au bruit peut entraîner la surdité.

2. Tenez l’outil électrique par des surfaces de

prise isolées lorsque vous e󰀨ectuez une tâche au cours de laquelle l’accessoire de coupe ou les éléments de xation peuvent entrer en contact avec des ls cachés. Le contact de l’accessoire de coupe ou des éléments de xa- tion avec un l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil électrique et électrocuter l’utilisateur.

Assurez-vous toujours de travailler en position stable. Veillez à ce que personne ne se trouve en des- sous de vous quand vous utilisez l’outil en hauteur.

4. Tenez l’outil fermement.

5. Gardez les mains éloignées des pièces en

6. Ne vous éloignez pas en laissant l’outil tour-

ner. Ne le faites fonctionner que lorsque vous l’avez bien en main.

7. Ne touchez pas le foret, la pièce ou les

copeaux immédiatement après l’exécution du travail ; ils peuvent être extrêmement chauds et vous brûler la peau.

8. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez garde de ne pas avaler la poussière et évitez tout contact avec la peau. Suivez les données de sécurité du fournisseur du matériau.

9. Si le foret ne peut pas être desserré même

en ouvrant la mâchoire, utilisez des pinces pour l’extirper. Le bord tranchant du foret risque de vous blesser si vous essayez de l’extirper manuellement.

10. Assurez-vous qu’il n’y a pas de câbles élec-

triques, de conduites d’eau, de conduites de gaz, etc., présentant un risque s’ils sont endommagés suite à l’utilisation de l’outil. Consignes de sécurité en cas d’utilisation de forets longs

1. Ne faites jamais fonctionner l’outil à une

vitesse supérieure à la vitesse nominale maxi- male du foret. À une vitesse plus élevée, le foret risque de se tordre s’il lui est permis de tourner librement sans toucher la pièce, ce qui présente un risque de blessure.

Commencez toujours le perçage à basse vitesse avec la pointe du foret en contact avec la pièce. À une vitesse plus élevée, le foret risque de se tordre s’il lui est permis de tourner librement sans toucher la pièce, ce qui présente un risque de blessure.

3. Appliquez une pression uniquement en ligne

directe avec le foret et n’exercez pas une pres- sion excessive. Les forets peuvent se tordre et se casser ou provoquer la perte de contrôle, ce qui présente un risque de blessure. CONSERVEZ CES

INSTRUCTIONS.13 FRANÇAIS

AVERTISSEMENT : NE vous laissez PAS

tromper (au l d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le pro- duit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce mode d’emploi peut entraîner de graves blessures. Consignes de sécurité importantes pour la batterie

1. Avant d’utiliser la batterie, lisez toutes les

instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.

2. Ne désassemblez pas et ne modiez pas la

batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.

3. Cessez immédiatement l’utilisation si le temps

de fonctionnement devient excessivement court. Il y a risque de surchau󰀨e, de brûlures, voire d’explosion.

Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un méde- cin. Il y a risque de perte de la vue.

5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun maté- riau conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d’autres objets métal- liques, par exemple des clous, des pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchau󰀨e, parfois des brûlures et même une panne.

6. Ne rangez ni n’utilisez l’outil et la batterie dans

un endroit où la température risque d’atteindre ou de dépasser 50 °C.

Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épui- sée. La batterie peut exploser au contact du feu.

8. Abstenez-vous de clouer, couper, écraser,

jeter, laisser tomber la batterie, ou de la heur- ter contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.

9. N’utilisez pas la batterie si elle est

10. Les batteries au lithium-ion contenues sont

soumises aux exigences de la législation sur les marchandises dangereuses. Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exi- gences spéciques en matière d’étiquetage et d’emballage doivent être respectées. Pour la préparation de l’article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d’être plus détaillées. Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu’elle ne puisse pas bouger dans l’emballage.

11. Lors de la mise au rebut de la batterie, reti-

rez-la de l’outil et jetez-la en lieu sûr. Suivez les réglementations locales en matière de mise au rebut des batteries.

12. Utilisez les batteries uniquement avec les

produits spéciés par Makita. L’insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite de l’électrolyte.

13. Lorsque vous n’utilisez pas l’outil pendant une

période prolongée, la batterie doit être retirée de l’outil.

Pendant et après l’utilisation, la batterie peut chauf- fer, ce qui peut entraîner des brûlures, y compris en cas de température relativement basse. Manipulez les batteries chaudes avec précaution.

15. Ne touchez pas la borne de l’outil immédiate-

ment après utilisation car elle peut être assez chaude pour provoquer des brûlures.

16. Évitez que des copeaux, de la poussière ou

du sol adhèrent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échau󰀨ement, un incendie, une explosion ou un dysfonctionnement de l’outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.

À moins que l’outil prenne en charge un tel usage, n’utilisez pas la batterie à proximité de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l’outil ou la batterie.

18. Conservez la batterie hors de portée des

enfants. CONSERVEZ CES INSTRUCTIONS. ATTENTION : N’utilisez que des batteries Makita d’origine. L’utilisation de batteries de marque autre que Makita ou de batteries modiées peut pro- voquer l’explosion des batteries, ce qui présente un risque d’incendie, de dommages matériels et corpo- rels. Cela annulera également la garantie Makita pour l’outil et le chargeur Makita. Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu’elle ne soit com-

plètement déchargée. Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complète-

ment chargée. La surcharge réduit la durée de service de la batterie.

Chargez la batterie à une température ambiante comprise entre 10 °C et 40 °C. Avant de charger une batterie chaude, laissez-la refroidir.

4. Lorsque vous n’utilisez pas la batterie, reti-

rez-la de l’outil ou du chargeur.

5. Rechargez la batterie si elle est restée inutili-

sée pendant une période prolongée (plus de six mois).14 FRANÇAIS DESCRIPTION DU FONCTIONNEMENT ATTENTION : Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant de l’ajuster ou de vérier son fonctionnement. Insertion ou retrait de la batterie ATTENTION : Éteignez toujours l’outil avant de mettre en place ou de retirer la batterie. ATTENTION : Tenez fermement l’outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l’outil et la batterie, ils peuvent vous glisser des mains, et s’abîmer ou vous blesser. ► Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie Pour retirer la batterie, faites-la glisser hors de l’outil tout en faisant glisser le bouton à l’avant de la batterie. Pour mettre la batterie en place, alignez la languette de la batterie avec la rainure du compartiment puis insérez la batterie. Insérez-la entièrement jusqu’à entendre un léger déclic indiquant qu’elle est bien en place. Si vous pouvez voir l’indicateur rouge comme illustré sur la gure, c’est qu’elle n’est pas bien verrouillée. ATTENTION : Insérez toujours complètement la batterie jusqu’à ce que l’indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber acciden- tellement de l’outil, au risque de vous blesser ou de blesser quelqu’un se trouvant près de vous. ATTENTION : N’insérez pas la batterie de force. Si elle ne glisse pas facilement, c’est que vous ne l’insérez pas correctement. Indication de la charge restante de la batterie Uniquement pour les batteries avec voyant lumineux ► Fig.2: 1. Témoins 2. Bouton de vérication Appuyez sur le bouton de vérication sur la batterie pour indiquer la charge restante de la batterie. Les témoins s’allument pendant quelques secondes. Témoins Charge restante Allumé Éteint Clignotant 75 % à 100 % 50 % à 75 % 25 % à 50 % 0 % à 25 % Chargez la batterie. Anomalie possible de la batterie. NOTE : Selon les conditions d’utilisation et la tem- pérature ambiante, l’indication peut être légèrement di󰀨érente de la capacité réelle. NOTE : Le premier témoin (complètement à gauche) clignotera pendant le fonctionnement du système de protection de la batterie. Système de protection de l’outil/la batterie L’outil est équipé d’un système de protection de l’outil/la batterie. Ce système coupe automatiquement l’alimen- tation pour prolonger la durée de vie de l’outil et de la batterie. Si l’outil ou la batterie se trouve dans l’une des situations suivantes, l’outil cessera automatiquement de fonctionner : Protection contre la surcharge Cette protection se déclenche lorsque l’outil/la batterie est utilisé(e) de manière telle qu’il (qu’elle) consomme un courant anormalement élevé. Dans ce cas, éteignez l’outil et arrêtez la tâche ayant provoqué la surcharge de l’outil. Puis rallumez l’outil pour reprendre la tâche. Protection contre la surchau󰀨e Cette protection se déclenche et la lampe clignote lorsque l’outil ou la batterie a surchau󰀨é. Dans cette situation, laissez l’outil et la batterie refroidir avant de rallumer l’outil.15 FRANÇAIS Protection contre la décharge totale de la batterie Cette protection se déclenche lorsque l’autonomie restante de la batterie devient trop faible. Dans cette situation, retirez la batterie de l’outil et chargez-la. Fonctionnement de la gâchette ► Fig.3: 1. Gâchette ATTENTION : Avant d’insérer la batterie dans l’outil, vériez toujours que la gâchette fonc- tionne bien et revient en position d’arrêt lorsque vous la relâchez. Il su󰀩t d’enclencher la gâchette pour démarrer l’outil. La vitesse de l’outil augmente à mesure que l’on accroît la pression exercée sur la gâchette. Pour l’arrêter, relâchez la gâchette. NOTE : L’outil s’arrêtera automatiquement si vous continuez d’enclencher la gâchette pendant 6 minutes environ. Frein électrique Cet outil est équipé d’un frein électrique. Si systémati- quement l’outil n’arrive pas à s’arrêter rapidement après le relâchement de la gâchette, faites réparer l’outil dans un centre de service Makita. Allumage de la lampe avant ► Fig.4: 1. Lampe ATTENTION : Évitez de regarder directement le faisceau lumineux ou sa source. Enclenchez la gâchette pour allumer la lampe. La lampe reste allumée tant que la gâchette est enclen- chée. La lampe s’éteint environ 10 secondes après avoir relâché la gâchette. NOTE : En cas de surchau󰀨e de l’outil, celui-ci s’ar- rête automatiquement et la lampe se met à clignoter. Dans ce cas, relâchez la gâchette. La lampe s’éteint au bout d’une minute. NOTE : Retirez la saleté sur la lentille de la lampe avec un chi󰀨on sec. Prenez soin de ne pas éraer la lentille de la lampe sous peine de diminuer son éclairage. Fonctionnement de l’inverseur ► Fig.5: 1. Levier de l’inverseur ATTENTION : Vériez toujours le sens de rotation avant d’utiliser l’outil. ATTENTION : N’utilisez l’inverseur qu’une fois que l’outil est complètement arrêté. Si vous changez le sens de rotation avant l’arrêt de l’outil, vous risquez de l’endommager. ATTENTION : Lorsque vous n’utilisez pas l’outil, placez toujours le levier de l’inverseur en position neutre. L’outil possède un inverseur qui permet de changer le sens de rotation. Enfoncez le levier de l’inverseur du côté A pour une rotation dans le sens des aiguilles d’une montre, ou du côté B pour une rotation dans le sens inverse des aiguilles d’une montre. La gâchette ne peut pas être enclenchée lorsque le levier de l’inverseur se trouve en position neutre. Changement de vitesse ► Fig.6: 1. Levier de changement de vitesse ATTENTION : Mettez toujours le levier de changement de vitesse parfaitement sur la bonne position. En utilisant l’outil avec le levier de change- ment de vitesse placé entre les côtés « 1 » et « 2 », vous risqueriez d’abîmer l’outil. ATTENTION : Ne déplacez pas le levier de changement de vitesse pendant que l’outil tourne. Vous risqueriez d’abîmer l’outil. Numéro a󰀩ché Vitesse Couple Tâche applicable 1 Faible Élevé Tâche di󰀩cile 2 Élevée Faible Tâche facile Pour changer de vitesse, mettez d’abord l’outil hors ten- sion. Enfoncez le levier de changement de vitesse pour a󰀩cher « 2 » pour une vitesse élevée ou « 1 » pour une vitesse lente avec couple élevé. Avant d’utiliser l’outil, assurez-vous que le levier de changement de vitesse se trouve sur la bonne position. Si la vitesse de l’outil diminue considérablement pen- dant la tâche avec l’a󰀩chage « 2 », enfoncez le levier pour a󰀩cher « 1 » et recommencez. Sélection du mode de fonctionnement ATTENTION : Mettez toujours la bague par- faitement sur le symbole du mode désiré. Vous risquez d’abîmer l’outil si vous l’utilisez alors que la bague se trouve entre deux symboles de mode. ATTENTION : Lorsque vous changez la posi- tion de « » à un autre mode, il peut s’avérer un peu di󰀩cile de faire glisser la bague de chan- gement de mode. Le cas échéant, mettez l’outil sous tension et faites-le tourner pendant une seconde en position « », puis arrêtez l’outil et faites glisser la bague sur la position désirée. Cet outil o󰀨re trois modes de fonctionnement.

Mode de perçage (rotation uniquement)

Mode de perçage avec percussion (rotation avec percussion)

Mode de vissage (rotation avec engrenage) Sélectionnez le mode convenant à votre tâche. Tournez la bague de changement de mode et alignez le repère que vous avez sélectionné sur la èche de l’outil. ► Fig.7: 1. Bague de changement de mode 2. Bague de réglage 3. Repère 4. Flèche16 FRANÇAIS Réglage du couple de serrage ► Fig.8: 1. Bague de changement de mode 2. Bague de réglage 3. Graduation 4. Flèche Le couple de serrage peut être réglé sur un des 20 niveaux en tournant la bague de réglage. Alignez les graduations sur la èche de l’outil. Vous pouvez obtenir un couple de serrage minimum en sélectionnant 1 et un couple maximum en sélectionnant 20. Avant d’e󰀨ectuer le véritable travail, faites un essai de vissage dans le matériau en question ou dans un matériau identique pour savoir quel est le niveau de couple de serrage requis pour ce travail particulier. Vous trouverez ci-des- sous une indication approximative de la relation entre la taille de vis et la graduation. Graduation 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Vis mécanique M4 M5 M6 Vis à bois Bois mou (comme le pin) – ɸ3,5 x 22 ɸ4,1 x 38 – Bois franc (comme le méranti) – ɸ3,5 x 22 ɸ4,1 x 38 – ASSEMBLAGE ATTENTION : Assurez-vous toujours que l’outil est hors tension et que sa batterie est reti- rée avant d’e󰀨ectuer toute tâche dessus. Installation ou retrait de l’embout de vissage/foret Accessoire en option ► Fig.9: 1. Manchon 2. Fermer 3. Ouvrir Tournez le manchon dans le sens contraire des aiguilles d’une montre pour ouvrir les mâchoires du mandrin. Insérez l’embout de vissage/foret à fond dans le mandrin. Tournez le manchon dans le sens des aiguilles d’une montre pour serrer le mandrin. Pour retirer l’embout de vissage/foret, tournez le manchon dans le sens contraire des aiguilles d’une montre. Installation du crochet

AVERTISSEMENT : N’utilisez les pièces

d’accrochage/de xation qu’aux ns pour les- quelles elles ont été conçues, par exemple, accro- cher l’outil sur une ceinture à outils entre les tâches ou les intervalles de travail.

AVERTISSEMENT : Faites attention de ne

pas surcharger le crochet, car une force exces- sive ou une surcharge irrégulière peut endomma- ger l’outil et entraîner des blessures. ATTENTION : Lorsque vous installez le cro- chet, xez-le toujours en place fermement avec la vis. Sinon, le crochet pourrait se détacher de l’outil et vous blesser. ATTENTION : Assurez-vous de suspendre l’outil correctement avant de relâcher votre emprise. Un accrochage insu󰀩sant ou déséquilibré peut provoquer une chute et vous blesser. ► Fig.10: 1. Rainure 2. Crochet 3. Vis L’outil est équipé d’un crochet pratique qui permet de l’accrocher temporairement. Ce crochet s’installe d’un côté comme de l’autre de l’outil. Pour installer le crochet, insérez-le dans une des rainures situées de chaque côté du carter de l’outil, puis serrez-le avec une vis. Pour l’enlever, desserrez la vis et retirez-le. Utilisation de l’orice

AVERTISSEMENT : N’utilisez jamais l’ori-

ce de suspension à des ns non prévues, par exemple, pour attacher l’outil sur un emplace- ment élevé. La contrainte exercée sur un orice lourdement chargé peut endommager l’orice, ce qui peut vous blesser vous ou des personnes autour ou en dessous de vous. ► Fig.11: 1. Orice de suspension Utilisez l’orice de suspension situé dans la partie inférieure arrière de l’outil pour accrocher l’outil au mur à l’aide d’un cordon de suspension ou de cordes similaires. Installation du support d’embout de vissage Accessoire en option ► Fig.12: 1. Support d’embout de vissage 2. Embout de vissage Mettez le support d’embout de vissage dans la partie saillante du pied de l’outil, d’un côté ou de l’autre, et xez-le à l’aide d’une vis. Lorsque vous n’utilisez pas l’embout de vissage, ran- gez-le dans un des supports d’embout de vissage. Ils peuvent contenir des embouts de vissage d’une lon- gueur de 45 mm.17 FRANÇAIS UTILISATION ATTENTION : Insérez toujours la batterie à fond jusqu’à ce qu’elle se verrouille en place. Si le voyant rouge sur le dessus du bouton est visible, cela signie qu’elle n’est pas bien verrouillée. Insérez-la complètement jusqu’à ce que le voyant rouge ne soit plus visible. Sinon, elle pourrait tomber accidentelle- ment de l’outil, au risque de vous blesser ou de bles- ser quelqu’un se trouvant près de vous. ATTENTION : Lorsque la vitesse diminue considérablement, réduisez la charge ou arrêtez l’outil pour éviter de l’abîmer. Tenez l’outil fermement en le saisissant d’une main par la poignée et de l’autre par le dessous de la batterie, an de résister à la force de torsion. Vissage ATTENTION : Mettez la bague de réglage sur un niveau de couple de serrage adapté au travail à e󰀨ectuer. ATTENTION : Assurez-vous que l’embout de vissage est inséré bien droit dans la tête de vis, sinon vous risquerez d’abîmer la vis et/ou l’em- bout de vissage. Tournez d’abord la bague de changement de mode, de sorte que la èche sur l’outil pointe sur le symbole . Placez la pointe de l’embout de vissage dans la tête de vis et appliquez une pression sur l’outil. Faites démarrer l’outil lente- ment, puis augmentez la vitesse graduellement. Relâchez la gâchette dès que l’engrenage s’active. ► Fig.13 NOTE : Lorsque vous insérez une vis à bois, percez d’abord un avant-trou d’un diamètre du 2/3 de celui de la vis. Cela facilitera le vissage et évitera que la pièce ne se fende. Perçage avec percussion ATTENTION : Une très grande force de tor- sion s’exerce soudainement sur l’outil/foret lors- qu’il émerge sur la face opposée, lorsque le trou est bouché par des copeaux ou particules ou lors du contact avec des armatures dans le béton.

ournez d’abord la bague de changement de mode, de sorte que la èche sur l’outil pointe sur le symbole . La bague de réglage peut être alignée sur n’importe quel niveau de couple de serrage pour cette opération. Vous devez utiliser un foret à pointe de carbure de tungstène. Placez le foret à l’emplacement désiré pour percer le trou, puis enclenchez la gâchette. Ne forcez pas l’outil. Vous obtiendrez de meilleurs résultats avec une légère pression. Gardez l’outil en position et empêchez-le de glisser hors du trou. N’appliquez pas plus de pression lorsque le trou est bouché par des copeaux ou particules. Laissez plutôt l’outil tourner au ralenti et retirez partiellement le foret du trou. En répétant cette opération plusieurs fois, le trou se débouchera et vous pourrez reprendre le per- çage normalement. Poire sou󰀪ante Accessoire en option ► Fig.14: 1. Poire sou󰀪ante Une fois le trou percé, utilisez la poire sou󰀪ante pour en retirer les poussières. Perçage Tournez d’abord la bague de changement de mode, de sorte que la èche pointe sur le symbole . Procédez ensuite comme suit. Perçage dans le bois Lorsque vous percez dans le bois, vous obtiendrez un résultat optimal avec un foret à bois équipé d’une vis de guidage. La vis de guidage facilite le perçage en entraî- nant le foret dans la pièce. Perçage dans le métal Pour que le foret ne glisse pas quand vous commencez à percer le trou, faites une entaille à l’aide d’un pointeau et d’un marteau à l’emplacement prévu pour le trou. Placez la pointe du foret dans l’entaille et commencez à percer. Utilisez un lubriant de coupe et refroidissez la pièce lorsque vous percez des métaux. Seuls le fer et le laiton doivent être percés à sec. ATTENTION : Une pression excessive sur l’outil n’accélèrera pas le perçage. En fait, la pres- sion excessive abîmera la pointe du foret, provoquera une baisse de rendement de l’outil et réduira sa durée de service. ATTENTION : Tenez l’outil fermement et redoublez d’attention lorsque le foret commence à sortir par la face opposée de la pièce. Une très grande force s’exerce sur l’outil/foret lorsque celui-ci émerge sur la face opposée. ATTENTION : Un foret coincé peut être retiré en réglant simplement l’inverseur sur la rotation inverse pour faire marche arrière. L’outil peut tou- tefois faire brusquement marche arrière si vous ne le tenez pas fermement. ATTENTION : Immobilisez toujours les pièces à travailler dans un étau ou un dispositif de rete- nue similaire. ATTENTION : Si l’outil est utilisé de manière continue jusqu’à ce que la batterie se décharge, laissez-le reposer 15 minutes avant de poursuivre le travail avec une batterie fraîchement chargée. Utilisation de l’outil comme un tournevis à main ► Fig.15 Mettez l’outil hors tension. Déplacez le levier de l’inverseur sur la position neutre. Tournez la bague de changement de mode, de sorte que la èche pointe sur le symbole

Tournez l’outil.18 FRANÇAIS NOTE : Cette utilisation peut se révéler pratique pour vérier le vissage. NOTE : N’utilisez pas l’outil pour des tâches nécessi- tant une force excessive, comme le serrage de bou- lons ou le retrait de vis rouillées. ENTRETIEN ATTENTION : Assurez-vous toujours que l’outil est hors tension et que la batterie est reti- rée avant d’y e󰀨ectuer tout travail d’inspection ou d’entretien. REMARQUE : N’utilisez jamais d’essence, ben- zine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la ssuration de l’outil. Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d’entretien ou de réglage doivent être e󰀨ectués par un centre d’entretien Makita agréé, avec des pièces de rechange Makita. ACCESSOIRES EN OPTION ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l’utili- sation avec l’outil Makita spécié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces complé- mentaires qu’aux ns auxquelles ils ont été conçus. Pour obtenir plus de détails sur ces accessoires, contactez votre centre d’entretien local Makita.

• Foret à pointe de carbure de tungstène

• Support d’embout de vissage
