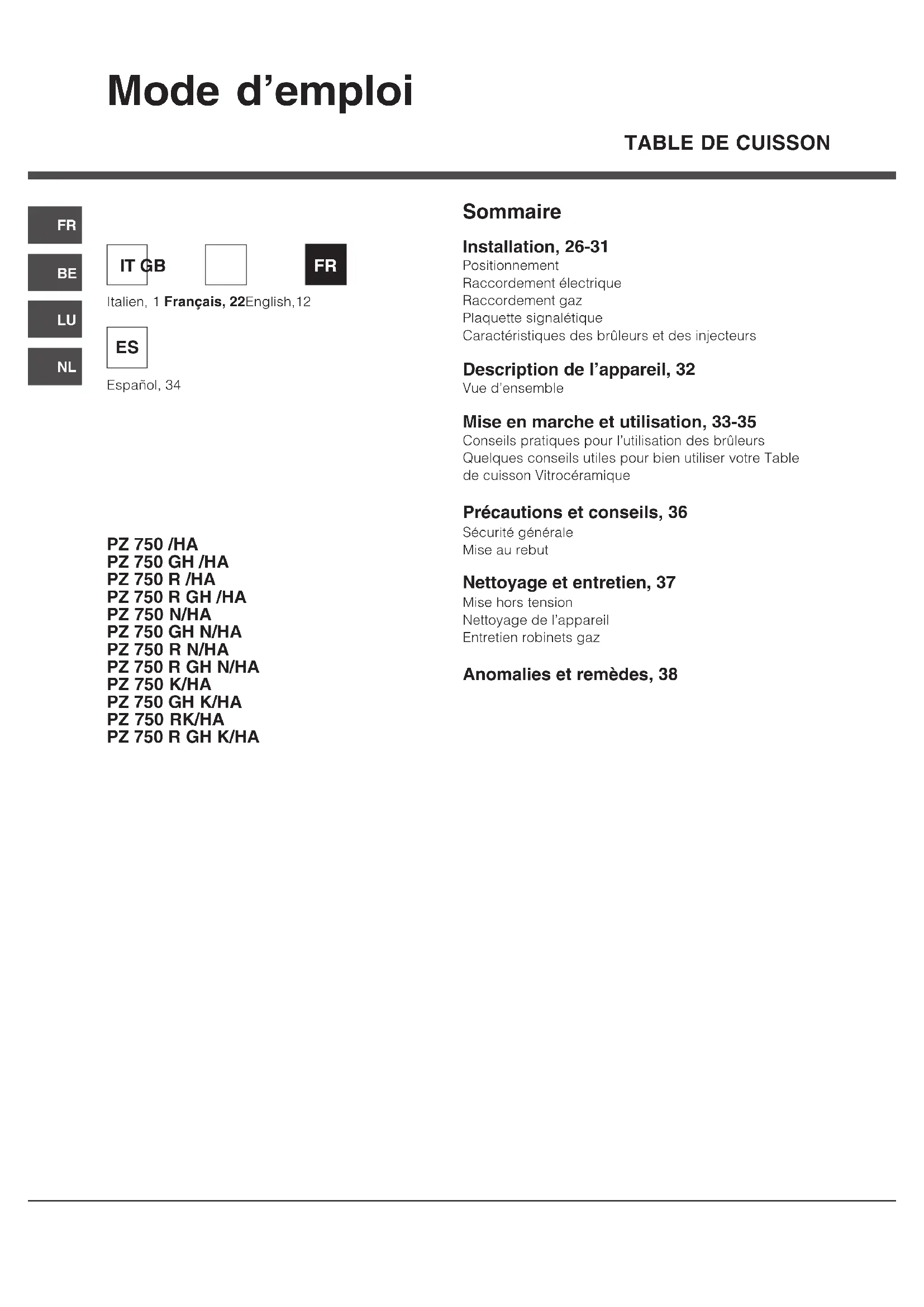

MODE D'EMPLOI PZ 750 GH K HA HOTPOINT
Plaquette signalétique
\section*{Caracteristiques des brûleurs et des injecteurs}
Description de l'appareil, 32
Vued'ensemble
Mise en marche etutilisation,33-35
Conseils pratiques pour l'utilisation des brûleurs
Quelques conseils utiles pour bien utiliser votre Table
de cuisson Vitrocéramique
Précautions et conseils, 36
Sécurité générale
Mise au rebut
Nettoyage et entretien, 37
Mise hors tension
Nettoyage de l'appareil
Entretien robinets gaz
Anomalies et remèdes, 38
PZ 750/HA
PZ 750 GH /HA
PZ 750 R /HA
PZ 750 R GH/HA
PZ 750 N/HA
PZ 750 GH N/HA
PZ 750 R N/HA
PZ 750 R GH N/HA
PZ 750 K/HA
PZ 750 GH K/HA
PZ 750 RK/HA
PZ 750 R GH K/HA
! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des consels importants sur l'installation, l'utilisation et la sécurité de votre apparéil
Les apparèils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):
- gaz Naturel Categorie II2E+3+ pour la France;
- gaz Naturel Catégorie II2E+3+ pour la Belgique;
- gaz Naturel Categorie I2E pour le Luxembourg;
- gaz Naturel Categorie 12L pour la Hollande.
Un ultérieur réglage n'est donc pas nécessaire.
Conditions reglementaires d'installation (Pour la France)(Pour la
Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délices et primordiales pour que vous table de cuisson vous rende le meilleur service. L'installation doit être effectuee conformément aux textes reglementaires et règes de l'art en viqueur, notamment:
- Arrêté du 2 août 1977. Régles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquefies situées à l'intérieur des batiments d'habitation et de leurs dépendances.
- Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
- Règlement sanitaire département.
Positionnement
! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
- Pour la France selon les Normes Nationales en vigueur.
Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. - Pour le Luxembourg selon les Normes Nationales en vigueur.
Pour la Hollande NEN-1078 en vigueur.
Il faut observer les conditions suivantes:

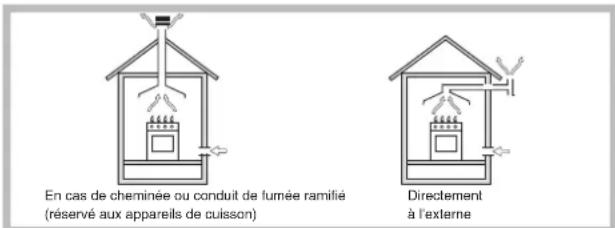

- La pierce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume l'appareil.

- La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3/ h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du batiment au moyen d'un conduit d'au moins 100cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bathtub, des chamres à coucher ou des locaux à risque d'incendie.
- (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas été installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étes en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours,ieux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^
Encastrement
Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côte de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :
- Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
- Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
- Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).
- La découpe du meuble doit avoir les dimensions indiquées par la figure.
Des crochets de fixation sont prevus pour fixer la table sur des plans de 20 à 40 mm d'épaissieur. Pour bien fixer la table, utilisez tous les crochets fournis. - Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Scheme de fixation des crochets


Position du crochet Position du crochet pour plan H=20mm pour plan H=30mm


Position du crochet Derrière pour plan H=40mm
! Utilisez tous les crochets compris dans le "sachet accessoires"
Aération
Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 x 560 mm (voir figures).


! La table ne peut être installée qu'au-dessus de fours encastrables équipés de ventilation de refroidissement.
Raccordement electrique
Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuees séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.
Branchement du cable d'alimentation au réseau électrique
Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.
En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, des températures dépassant de 50^ la température ambiente.
! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité. Avant de proceeder au branchement, assurez-vous que :
- la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
- la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.
!Après installation de l'appareil,le cable électric et la prise de courant doivent être facilement accessibles
!Le cable ne doit etre ni piie ni excessivement ecrase.
! Il doit être contrôle périodiquement et ne peut être remplace que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.
Raccordement gaz
Pour la France
Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régèle pour le type
de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur.
! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".
Pour la Belgique - le Luxembourg - la Hollande
Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la

Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filtage conique maje avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen:
- ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
- ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.
En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.
Raccordement par tuyau rigide (cuivre ou acier)
! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.
La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoire remplacer le joint d'etanchete (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.
Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés
Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.
La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne depassent pas 2000mm de long. Ares raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrased.
! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.
Verificacion del etanchete
! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.
Adaptation aux différents types de gaz (pour la France et la Belgique)
Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :
- enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
- dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
- remontez les différentes parties en effectuant les opérations dans le sens inverse.
- en fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
Remplacement des injecteurs sur le brûleur "deux flames" indépendantes :
- enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure);
- dévissez les injecteurs à l'aide d'une cléf en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
- remontez les différentes parties en effectuant les opérations dans le sens inverse.


- Réglage de l'air primaire des brûleurs (pour la France et la Belgique)
Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.
Regolazione minimi (pour la France e la Belgique)
-
Placez le robinet sur la position de minima;
-
Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côte de la tige du robinet jusqu'à ce que vous obtienez une petite flamme régulière;

- Une fois obtenu le débit minimal souhaïte, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
- En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparéils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
- ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.
! Le robinet du brûleur DCDR est équipé de 2 vis de réglage du minimum : une place à côte de la tige pour le DCDR extérieur, l'autre à l'intérieur de la tige pour le DCDR interieur.
! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
! Si la pression du gaz utilise est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).
| PLAQUETTE SIGNALETIQUE | |
| Raccordements électriques | voir plaquette signalétique |
| CE | Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications successives. |
\section*{Caracteristiques des brûleurs et des injecteurs}
| Tableau 1 (Po ur la Fran ce et la Belgique) Gaz liquides Gaz natural | |||||||||||
| Brûleur Diamètre | (mm) | Puisance thermique kW(p.c.s.) | Puisance thermique kW (p.c.s.) | By-pass 1/100 mm | Injecteur 1/100 mm | Débit* (g/h) | Puisance thermique kW (p.c.s.) | Injecteur 1/100 mm | Débit* (l/h) | ||
| (mm) | Rédu. | Nomin. | Butane | Propane | Nomin. | G20 | G25 | ||||
| Rapide Réduit (RR) | 100 | 0,70 | 2,60 | 39 | 80 | 189 | 186 | 2,60 | 110 (Y) | 248 | 288 |
| Semi Rapide (S) | 75 | 0,40 | 1,65 | 28 | 64 | 120 | 118 | 1,65 | 96 | 157 | 183 |
| Auxiliaire (A) | 55 | 0,40 | 1,00 | 28 | 50 | 73 | 71 | 1,00 | 79 | 95 | 111 |
| Ultra-Rapide (UR) | 100 | 0,70 | 3,40 | 39 | 91 | 247 | 243 | 3,40 | 123 | 324 | 376 |
| Deux flammes (DCDR interieur) | 30 | 0,30 | 0,90 | 27 | 44 | 65 | 64 | 0,90 | 74 | 86 | 100 |
| Deux flamme s | (DCDR interieur) | 130 | 1,50 | 4,60 | 27 | 44 | 334 | 329 | 5,00 | 74 | 476 |
| (DCDR extérieur 2 injecteurs) | 55 | 70 x 2 | 119 x 2 | ||||||||
| Pressions d'alimentation (Pour la France) | Nominate (mbar) | 28-30 | 37 | 20 | 25 | ||||||
| Mini mum (mbar) | 20 | 25 | 17 | 20 | |||||||
| Maximum (mbar) | 35 | 45 | 25 | 30 | |||||||
| Pressions d'alimentation (Pour la Belgique) | Nominate (mbar) | 28-30 | 37 | 20 | 25 | ||||||
| Mini mum (mbar) | 20 | 25 | 15 | 15 | |||||||
| Maximum (mbar) | 35 | 45 | 25 | 30 | |||||||
| Pour la Hollande | Gaz Naturels | |||||
| Brûleur | Diamètre (mm) | Puisance thermique kW (p.c.s. *) | Injecteur 1/100 (mm) | Débit* (l/h) G 25 | ||
| Nominal | Réduit | |||||
| Rapide Réduit (RR) | 100 | 2,60 | 0,70 | 110 (Y) | 288 | |
| Semi Rapide (S) | 75 | 1,65 | 0,40 | 96 | 183 | |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 79 | 111 | |
| Ultra-Rapide (UR) | 100 | 3,40 | 0,70 | 123 | 376 | |
| Deux flammes (DCDR interieur) | 30 | 0,90 | 0,30 | 74 | 100 | |
| Deux flammes | (D CDR interieur) | 130 | 5,00 | 1,50 | 74 | - |
| (D CDR extérieur 2 injecteurs) | 119 x 2 | 554 | ||||
| Pression de alimentation | Nominale (mbar) Minimum (mbar) Maximum (mbar) | 25 20 30 | ||||
| Pour la Luxembourg | Cat. I2E | ||||
| Gaz Naturels | |||||
| Brûleur Diamètre | (mm) | Puisance thermiquekW (p.c.s.*)Nom Réd (mm) | Injecteur1/100G20 | Débit*(I/h) | |
| Rapide Réduit (RR) | 100 | 2,60 | 0,70 | 110 (Y) | |
| Semi Rapide (S) | 75 | 1,65 | 0,40 | 96 | |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 79 | |
| Ultra-Rapide (UR) | 100 | 3,40 | 0,70 | 123 | |
| Deux flammesc(DCDR interieur) | 30 | 0,90 0,30 | 74 | 86 | |
| Deuxflammes | (DCDRintérieur) | 130 | 5,00 | 1,50 | 74 |
| (DCDRextérieur2 injecteurs) | 119 x 2 | ||||
| Pressiondealimentation | Nominale (mbar)Minimum (mbar)Maximum (mbar) | ||||
| 201725 | |||||
- A 15°C et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Naturel G20 P.C.S. = 37,78 MJ/m³
Naturel G25 P.C.S. = 32,49MJ / m^3


PZ 750/HA PZ 750 R/HA
PZ 750 GH/HA PZ 750 R GH/HA
PZ 750 N/HA PZ 750 R N/HA
PZ 750 GH N/HA PZ 750 R GH N/HA
PZ 750 K/HA PZ 750 RK/HA
PZ 750 GH K/HA PZ 750 R GH K/HA
Vue d'ensemble

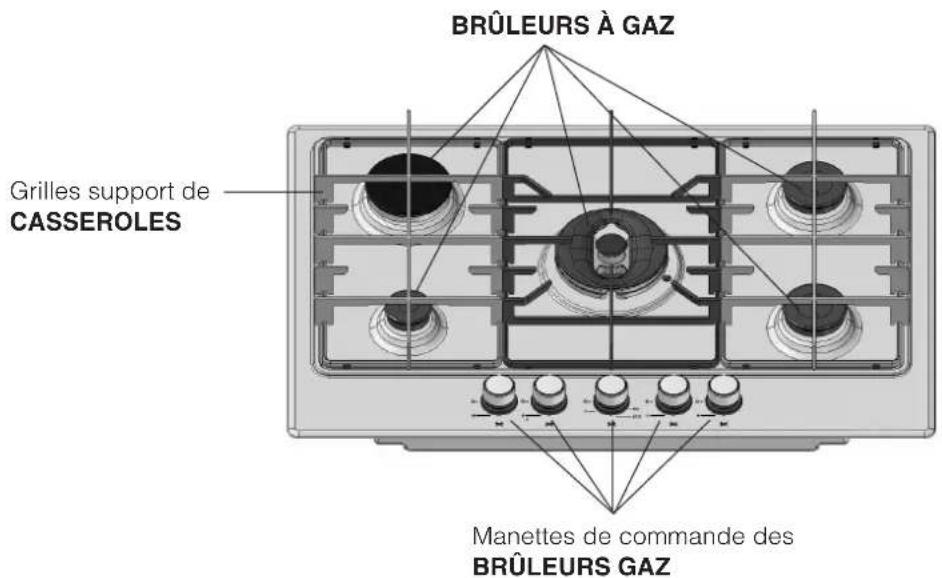

- BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mistrs au diametre de votre casserole.
- Manettes de commande des BRULEURS GAZ pour le réglage de la flamme ou de la puissance.

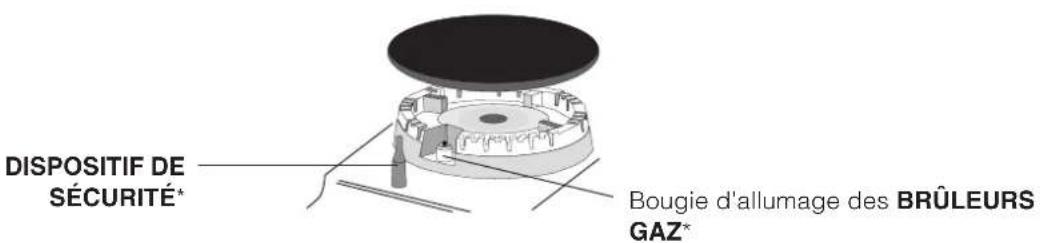

- La bougie d'allumage des BRULEURS GAZ* permit l'allumage automatique du brûleur sélectionné.
- DISPOSITIF DE SECURITE* en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

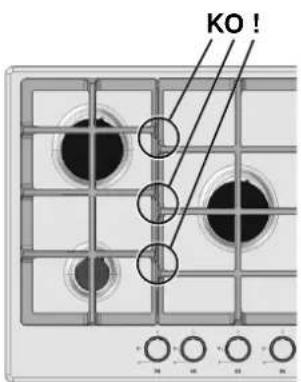

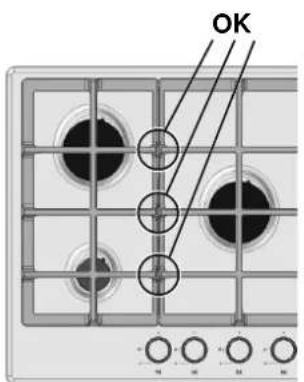

! Possibilité d'inverser les grilles laterales en plaçant celle de droite à gauche et vice versa. Dans ce cas, le décalage des porte-casseroles est très évident et ceux-ci ne seront plus centrés sur le brûleur (voir figure).


^ N'existe que sur certains modèles
Mise en marche et utilisation
! La position du brûleur gaz correspondante est indiquée sur chaque manette.
Brûleurs à gaz
Chaque manette permet de régler le brûleur sélectionné comme suit :
- Eteint
Maximum
Minimum
Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour seLECTIONner la position de puissance maximale.
Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.
Pour allumer le brûleurChoisi,appuyez d'abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d'une montre jusqu'à la position puissance maximum,continue à appuyer jusqu'à ce qu'il y ait allumage.
! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.
Pour eteindre le bruleur tournez la manette dans lesens des aiguilles d'une montre pour la ramener enface du symbole *
Le brûleur à "deux flames"**
Ce brûleur à gaz est formé de deux anneaux de flamme concentriques. L'utilisation conjointe des deux我喜欢ment d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole.
Vous pouvez utiliser des cassetoles de toute dimension, pour les plus petites n'allumez que le brûleur interieur. Le brûleur est commandé par une seule manette.
Pour allumer, appuyez à fond sur la manette en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maxima ±b . Le brûleur est équipé d'un allumage electronic qu qui est activé automatiquement par pression sur la manette.
Le brûleur étant équipé d'un dispositif de sécuritéLe brûleur de flamme, de flâmeendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.
La manette permet de regler le brûleur comme suit :
Eteint
Allumage et anneau interieur au maximum
6/Anneau interieur au minimum
Pour passer de l'anneau interieur de minimum aux deux anneaux ensemble, appuyer sur le bouton et le tourner dans le sens inverse des aiguilles d'une montre tant que la position d'arrêt du robinet ne sera pas dépassée.
66/oeux anneaux sont au maximum
Les deux anneaux sont au minimum
Pour eteindre le bruleur appuyez et tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole
Conseils pratiques pour l'utilisation des brûleurs
Pour obtaining un meilleur rendement, n'oubliez pas :
d'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
- de tousjours utiliser des cassetoles à fond plat et avec couvercle.
- de tournier la manette dans la position minimum au moment de l'ébullition.
| Brûleur ø Diamètre Récipiens(cm) | |
| Rapide Réduit (RR) 24 - | 26 |
| Semi-Rapide (S) 16 - 20 | |
| Auxiliaire (A) 10 - 14 | |
| Ultra-Rapide (UR) 24 - 26 | |
| Deux flammes (DCDR intérieur) | 14 - 16 |
| Deux flammes (DCDR extérieur) | 26 - 28 |
Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs"
! Cét apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.
Sécurité générale
- Ce mode d'emploi concerne un apparéil à encastrer classe 3.
- Pour bien fonctionner, les apparciels à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
- Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
- Cet apparéil a été concu pour un usage familial, de type non professionnel.
- Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
- Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
- Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par desadultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou errone.
- Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
- Les orifices ou les fentes d'airation ou d'évacuation de la chaleur ne doivent pas été bouchés
- Contrôlez toujours que les manettes sont bien dans la position "●"/"O" quand l'appareil n'est pas utilisé.
- Ne tirez surname pas sur le cable pour débrancher la fiche de la prise de courant.
- N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉ la fiche de la prise de courant.
-
En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
-
Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
- N'utilisez pas de casseroles instables ou déformées.
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
- S'assurer que les enfants ne jouent pas avec l'appareil.
- Le dispositif n'est pas destiné à être mis en œuvre par une minutesie externe ou un système de télécommande séparée.
Mise au rebut
- Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
- La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jets dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.
Les consommateurs pourront confier leur apparéil usage au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel apparéil similaire.
Tous les principaux fabricants d'appareils menagers travaillent activement dans la creation et la gestion de systèmes de collecte et d'enlèvement des apparciels usages.
Mise hors tension
Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.
Nettoyage de l'appareil
! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passez une éponge humide sur la surface et sechez avec du papier essuie-tout.
- Les parties démontables des brûleurs doivent être lavées frequently à l'eau chaude avec du détergent en eliminant soigneusement toute incrustation.
- Dans le cas de tables équipées d'allumage automatique, nettoyez fraisment et soigneusement l'extrémité des dispositifs d'allumage electronique instantané et vérifie que les orifices de sortie du gaz ne sont pas bouchés.
Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.
Entretien robinets gaz
Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.
! Cette opération doit être effectuee par un technicien agreé par le fabricant.
Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire. Verifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.
Anomalies
Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.
- les orifices de sortie du gaz ne sont pas par hasard bouchés.
- les pièces amovibles composant le brûleur sont bien montées correctement.
- il y a des courants d'air dans les environns du plan de cuisson
La flamme s'eteint dans les versions equipées de sécurité de flamme.
- vous avez bien appuyé à fond sur la manette.
- vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
- les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.
Le brûleur s'éteint quand il est régle sur la position de minimum.
- les orifices de sortie du gaz ne sont pas par hasard bouchés
- il y a des courants d'air dans les environns du plan de cuisson
les minima n'ont pas bien ete regles.
Les cassetoles sont instables.
- le fond de la casserole est parfaitement plat
- la casserole est bien placée au centre du brûleur
- la position des grilles n'a pas par hasard ete inversee.
Si, malgré tous ces contrôles, votre apparéil ne fonctionné toujours pas et l'inconvénient persististe, faites appel à notre station technique. Indiquez-lui :
- le modele de votre apparéil (Mod.)
- son numéro de série (S/N)
Ces informations figurent sur la plaquette signaletique apposee sur voite apparieil et/ou sur son emballage.
! Ne faites jamais appel à des techniciens non agreés et refusez toujours l'installation de pieces détachées non originales.
ITFR
GB
Italiano,1 Frandangli28,12
ES
Espanol, 34
PZ 750/HA
PZ 750 GH /HA
PZ 750 R /HA
PZ 750 R GH/HA
PZ 750 N/HA
PZ 750 GH N/HA
PZ 750 R N/HA
PZ 750 R GH N/HA
PZ 750 K/HA
PZ 750 GH K/HA
PZ 750 RK/HA
PZ 750 R GH K/HA
Sumario
Instalación, 35-38
Colocacion
Conexión electrica
Conexión gas
Placa de caracteristicas
