MODE D'EMPLOI Pro 70 Plus Wilson

Amplificateur de signal cellulaire SmarTech ^III pour bâtiment

Table des matières :

Fonctionnement des amplificateurs de signal cellulaire ....1

Aperçu de l'installation .... 1

Dans cet ensemble 2

Schéma d'installation....3 et 4

Installation de l'antenne extérieure 5

Installation des antennes panneaux intérieures ....7

Installation de l'amplificateur de signal 7

Capter le meilleur signal 8

Réglage après l'installation/écran ACL 9

Mises en garde et recommandations 13

Garantie 16

Spécifications .... Couverture arrière

L'aspect du produit et des accessoires peut varier.

Remarque : Le présent manuel contient des renseignements importants sur la sécurité et l'utilisation de cet appareil. Veuillez lire et suivre les instructions indiquées dans le présent manuel. Le non-respect de cette recommandation pourrait endommager votre amplificateur de signal.

Comment un amplificateur de signal cellulaire rehausse-t-il la qualité du signal à l'intérieur d'un bâtiment

Les amplificateurs de signal cellulaire Wilson fonctionnent comme suit : une antenne extérieure placée sur un bâtiment où il y a faible présence de signaux cellulaires (antenne idéalement installée sur le toit ou sur un poteau), reçoit ces signaux faibles et les transmet par un câble coaxial (similaire à celui utilisé pour la télévision par satellite) vers un amplificateur de signal installé à l'intérieur du bâtiment. Ce signal faible est amplifié par l'amplificateur de signal, puis transmis par câble coaxial vers des antennes intérieures qui retransmettent le signal amplifié vers une ou plusieurs zones où le signal doit être amélioré. Les signaux transmis par les téléphones cellulaires à l'intérieur sont captés par les antennes intérieures, amplifiés par l'amplificateur de signal, puis transmis vers les stations cellulaires par l'antenne extérieure. Les signaux ainsi améliorés permettent aux utilisateurs à l'intérieur du bâtiment de profiter de connexions cellulaires stables et fiables.

À propos du gain et des zones de couverture améliorée

Plus la force du signal capté par l'antenne extérieure est faible et/ou plus la couverture nécessaire est importante, plus le gain requis sera élevé. À l'opposé, plus la force du signal extérieur est forte, plus la couverture cellulaire à l'intérieur du bâtiment sera grande. L'orientation appropriée de l'antenne vers la source du signal cellulaire est également importante. Le gain obtenu par les antennes extérieure et intérieure, et affaibli par les pertes sur toute la longueur du câble coaxial, a également une incidence sur l'efficacité de la couverture. Étant donné que les antennes offrent un fonctionnement directionnel, l'emplacement de l'antenne intérieure est également important. Les matériaux constituant les murs ont également une incidence sur la force du signal.

Une isolation inadéquate entre l'antenne extérieure et les antennes intérieures est également un élément qui peut avoir des incidences sur la force du signal. Les amplificateurs de signal Wilson ont été conçus pour diminuer leur gain interne afin d'éviter tout retour d'oscillations de fréquence qui, si elles sont non contrôlées, peuvent compromettre le bon fonctionnement de stations cellulaires à proximité. L'écran ACL de l'amplificateur de signal indique si l'amplificateur fournit un gain optimal sur chaque bande de fréquence cellulaire. Un gain optimal peut être obtenu en augmentant la distance entre les antennes (isolation) jusqu'à ce que le gain obtenu soit maximal. Si la distance entre les antennes est limitée par la configuration du bâtiment, le gain ne pourra être optimisé. Une station cellulaire à proximité, même si elle ne transmet aucun signal à des utilisateurs, peut également forcer le circuit de protection automatique de réseau de l'amplificateur de signal à réduire le gain ou même à couper une ou plusieurs bandes de fréquence de l'amplificateur de signal pour éviter toute surcharge de signaux vers la station. L'écran de l'amplificateur de signal peut également servir à déterminer si cette situation survient. Reportez-vous aux pages 9 à 11 pour en savoir sur l'écran d'état de l'amplificateur de signal.

Aperçu de l'installation

Reportez-vous au schéma d'installation des pages 3 et 4. Pour toute question, communiquez avec l'équipe de l'assistance technique de Wilson Electronics au 866-839-9361.

1. Déterminez l'emplacement de l'antenne extérieure sur le toit ou à l'extérieur du bâtiment. Reportez-vous aux pages 3 à 5.
2. Pour installer votre amplificateur de signal, choisissez un endroit situé à bonne distance de toute chaleur excessive, à l'abri des rayons du soleil et de l'humidité, et bien ventilé. L'installation de l'amplificateur de signal dans une enceinte hermétique n'est pas recommandée. L'amplificateur de signal doit être le plus près possible de l'antenne extérieure afin de minimiser les pertes qui augmentent proportionnellement avec la longueur du câble.
3. Branchez le câble de l'antenne extérieure au connecteur de l'amplificateur de signal portant la mention « Antenne extérieure ». Reportez-vous à la page 6 pour obtenir plus de renseignements

sur l'acheminement du câble. Un limiteur de surtension due à la foudre est recommandé pour les installations en bâtiment. Reportez-vous aux pages 3 à 6.

1. Choisissez un endroit pour installer l'antenne intérieure. Tentez de choisir un emplacement central dans la zone où la force du signal doit être améliorée. Souvenez-vous que la distance entre l'antenne intérieure et l'antenne extérieure (isolation) est importante pour assurer le bon fonctionnement du système. Il peut être nécessaire de prévoir une distance de séparation variant de 50 à 75 pieds entre l'antenne intérieure et l'antenne extérieure. La séparation verticale améliore également l'isolation entre les antennes. D'autres méthodes d'isolation peuvent être adoptées. S'il est impossible de séparer physiquement les antennes, veuillez communiquer avec le service d'assistance technique de Wilson Electronics au 866-839-9361 pour en savoir plus sur des méthodes d'isolation supplémentaires.
2. Branchez le câble de l'antenne intérieure au connecteur de l'amplificateur de signal portant la mention « Antenne intérieure ». Reportez-vous à la page 6 pour obtenir plus de renseignements sur l'acheminement du câble. Assurez-vous d'utiliser la plus courte longueur de câble possible pour éviter toute perte de signal.
3. Avant de mettre sous tension l'amplificateur de signal, assurez-vous que l'antenne extérieure et l'antenne intérieure sont branchées et que tous les branchements sont solides. Remarque : Usez de prudence au moment de brancher le connecteur pour éviter de déformer les broches centrales des connecteurs.
4. Mettez l'amplificateur de signal sous tension en utilisant le bloc d'alimentation fourni. Si les témoins ne sont pas de couleur verte, reportez-vous aux pages 10 à 11.

Trousses multiples offertes en option

Remarque : Les trousses peuvent comprendre différents accessoires.

Pour acheter des trousses supplémentaires, communiquez avec le service des ventes de Wilson Electronics au : 888-503-5329

463127 Trousse

Pro 70 Plus

Antenne directionnelle à large bande avec câble LMR 400 de 75 pi

Antenne à panneau à large bande avec câble LMR 400 de 60 pi

Câble LMR 400 de 2 pi

Bloc d'alimentation c.a./c.c. 12 V/3 A

Limiteur de surtension due à la foudre

463227 Trousse

Pro 70 Plus

Antenne directionnelle à large bande avec câble LMR 400 de 75 pi

Antenne dôme 4G pour plafond Câble LMR400 de 60 pi

Câble LMR 400 de 2 pi

Bloc d'alimentation c.a./c.c.12 V/3 A

Limiteur de surtension due à la foudre

463327 Trousse

Pro 70 Plus

Antenne Omni Plus 4G avec câble LMR400 de 75 pi

Antenne dôme 4G pour plafond Câble LMR400 de 60 pi

Câble LMR 400 de 2 pi

Bloc d'alimentation c.a./c.c. 12 V/3 A

Limiteur de surtension due à la foudre

Schéma d'installation

Remarque : Un limiteur de surtension due à la foudre Wilson (859902) est recommandé pour les installations en bâtiment. Assurez-vous que le limiteur de surtension est installé à l'extérieur du bâtiment à un point d'accès raccordé à une mise à la terre appropriée et en ligne entre l'antenne extérieure et l'amplificateur de signal.

Antenne extérieure

(antenne directionnelle à large bande illustrée)

Distance importante

Antenne intérieure

Antenne intérieure

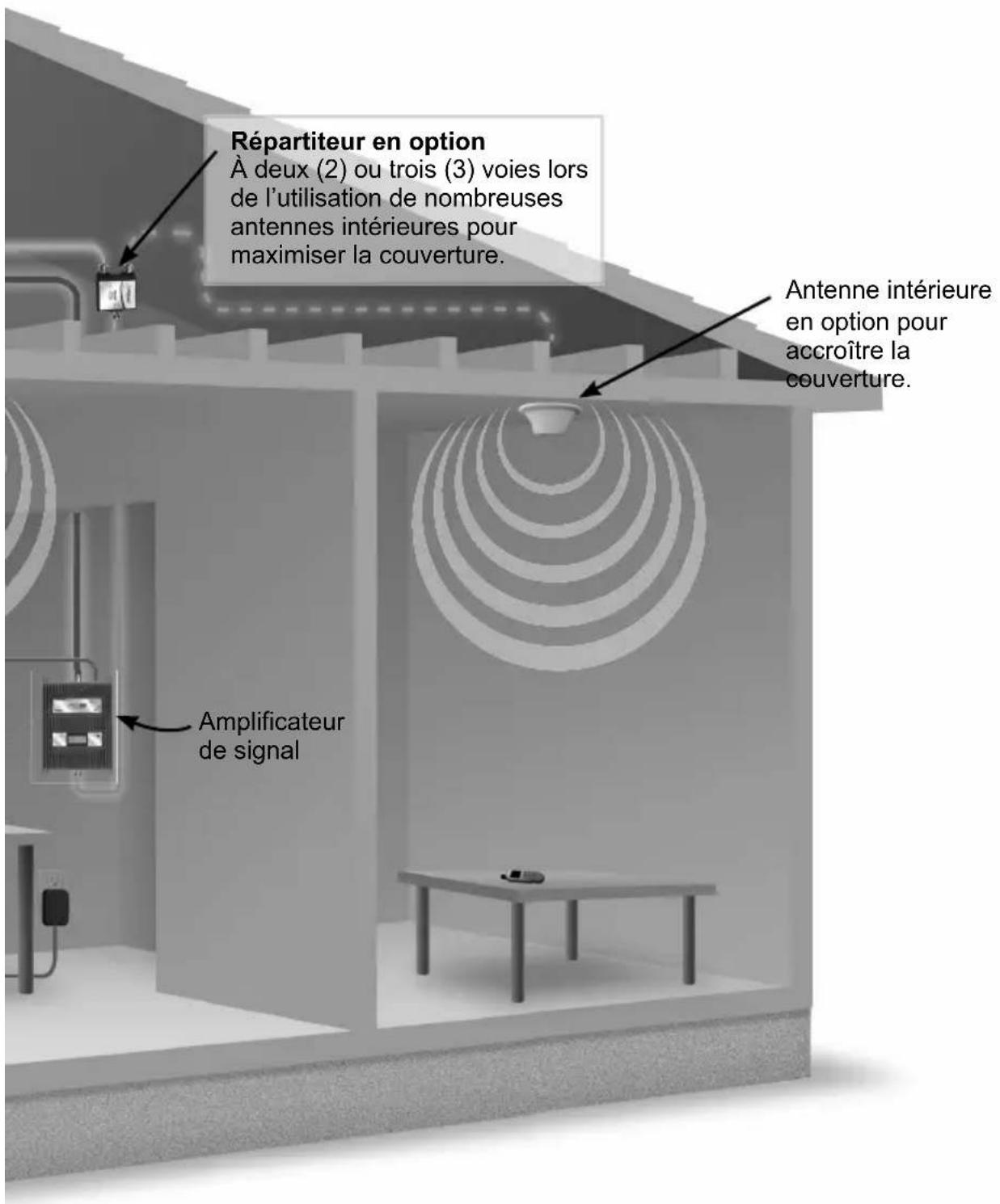

Méthode privilégiée : Placez l'antenne intérieure au plafond et orientée vers le sol pour profiter d'une couverture optimale.

Bloc d'alimentation

due à la foudre Barre d'alimentation

Répartiteur en option À deux (2) ou trois (3) voies lors de l'utilisation de nombreuses antennes intérieures pour maximiser la couverture. Antenne intérieure en option pour accroître la couverture. Amplificateur de signal

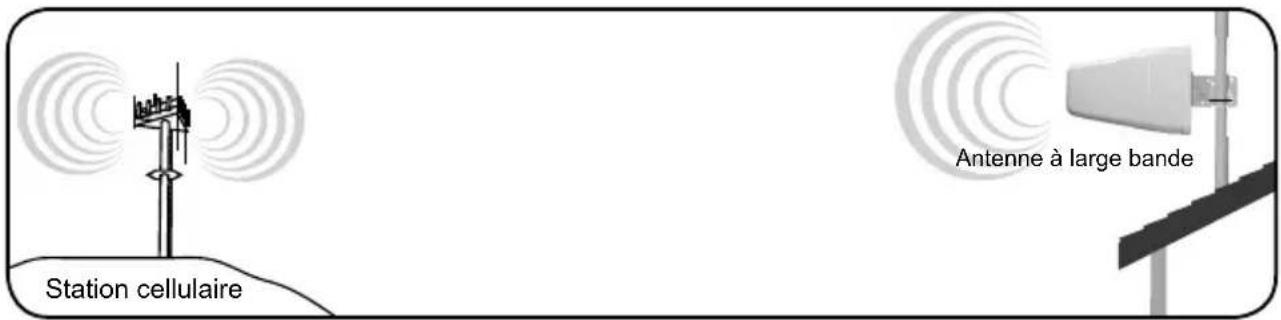

Choisissez un endroit pour installer l'antenne extérieure.

Station cellulaire Antenne à large bande

L'antenne extérieure doit être installée à l'extérieur de la maison ou du bâtiment, à un endroit où la force du signal cellulaire est la plus forte. Pour trouver l'emplacement optimal, utilisez le détecteur de signal Wilson. Vous pouvez également utiliser un téléphone cellulaire en mode d'essai pour trouver la zone autour du bâtiment où la force du signal est la plus élevée.

Installez l'antenne extérieure le plus haut possible en l'orientant vers la station cellulaire la plus proche et à l'opposé de l'emplacement prévu de l'antenne intérieure.

Installation de l'antenne extérieure

L'antenne doit être installée comme le montre la figure 1. Le support de montage inclus avec l'antenne est réglable et convient à des poteaux d'un diamètre variant de 1,25 à 2 po (poteau vendu séparément, no de pièce 901117). Installez l'antenne de façon à ce qu'il ait un dégagement d'au moins 3 pieds dans toutes les directions. Assurez-vous que l'antenne n'est pas orientée vers le toit du bâtiment ni vers l'antenne intérieure. Dans ce cas, le circuit de protection de la station cellulaire arrêtera l'amplificateur de signal.

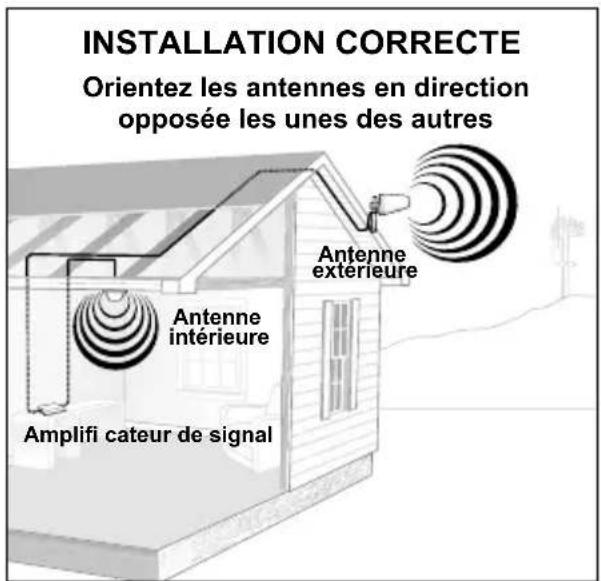

INSTALLATION CORRECTE Orientez les antennes en direction opposée les unes des autres Antenne extérieure Antenne intérieure Amplifi cateur de signal

Figure 1

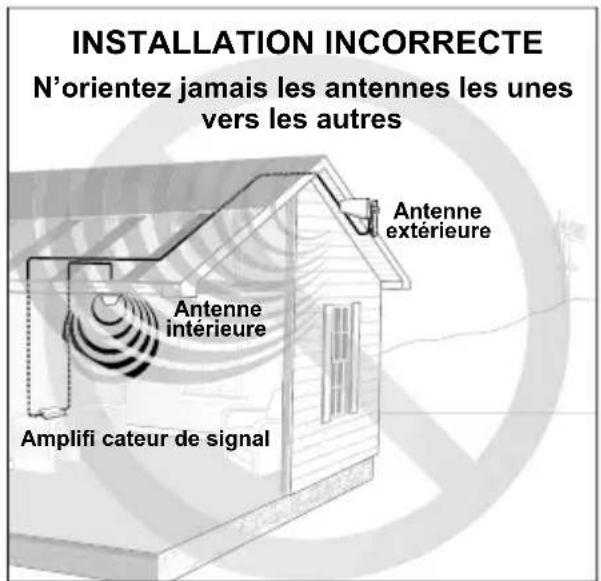

INSTALLATION INCORRECTE N'orientez jamais les antennes les unes vers les autres Antenne extérieure Antenne intérieure Amplifi cateur de signal

Figure 2

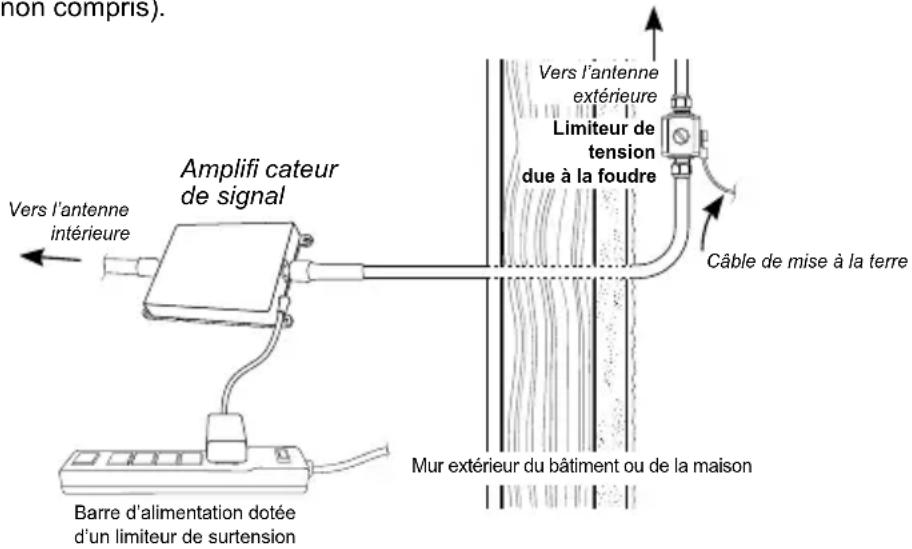

Installation du limiteur de surtension due à la foudre

Mise en garde : Un limiteur de surtension due à la foudre est recommandé pour toutes les installations (no de pièce 859902 - 50 ohms, illustré ci-dessous). Usez d'une grande prudence pour éviter tout contact avec des lignes électriques à proximité.

Installez le limiteur de surtension due à la foudre à l'extérieur, en ligne avec le câble coaxial de l'antenne extérieure, à proximité de l'endroit où le câble coaxial de l'antenne extérieure pénètre dans le bâtiment. Branchez le câble de l'antenne extérieure à l'un des connecteurs du limiteur de surtension. Branchez l'autre connecteur du limiteur de surtension au câble pénétrant dans le bâtiment. Assurez-vous que le limiteur de surtension est raccordé à une mise à la terre le plus près possible du limiteur de surtension (câble de mise à la terre non compris).

non compris). Amplifi cateur de signal Vers l'antenne intérieure Câble de mise à la terre Vors l'antenne extérieure Limiteur de tension due à la foudre Mur extérieur du bâtiment ou de la maison Barre d'alimentation dotée d'un limiteur de surtension

Acheminement du câble de l'antenne extérieure

Si vous installez l'antenne extérieure sur un mur extérieur de votre bâtiment ou de votre maison, la façon la plus simple de procéder est d'acheminer le câble vers le mur extérieur, puis de le fixer à ce dernier. Ensuite, percez un trou dans le mur à l'endroit où vous souhaitez entrer le câble à l'intérieur du bâtiment. Avant de percer le mur, assurez-vous qu'il n'y a aucun fil électrique ni tuyau d'égout ni canalisation dans le mur. Si ces composants étaient percés, cela pourrait causer des blessures ou des dommages au bâtiment. Remarque : Les câbles de télévision existants qui sont utilisés à d'autres fins ne doivent pas servir à l'installation de l'amplificateur de signal cellulaire.

Après avoir percé le trou, insérez le câble, puis scellez-le avec un passe-fil ou un scellant à base de silicone pour bien refermer le trou. Dans certains cas, il est possible d'acheminer le câble par le fascia du grenier. Dans ce cas, le câble pourra être acheminé depuis le grenier.

Installation des antennes à panneau intérieures

Choisissez un endroit pour installer l'antenne intérieure, préférablement au centre de la zone où le signal doit être amplifié. Une distance de 20 pieds à la verticale ou d'au moins 50 pieds à l'horizontale peut être nécessaire pour séparer l'antenne extérieure des antennes intérieures pour obtenir le gain maximal de l'amplificateur de signal, maximisant ainsi la couverture à l'intérieur du bâtiment. Si l'amplificateur de signal ne peut être réglé pour obtenir le gain maximal, comme il est expliqué à la page 10, vous pourriez devoir séparer les antennes de 75 pieds à l'horizontale ou opter pour une isolation mécanique entre l'antenne extérieure et les antennes intérieures. Reportez-vous au schéma d'installation des pages 3 et 4.

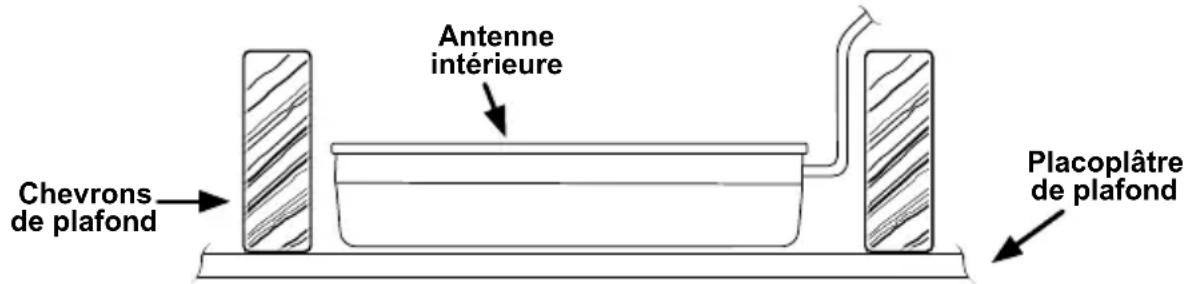

Chevrons de plafond Antenne intérieure Placoplâtre de plafond

Pour certaines installations qui exigent un rehaussement de signal, comme une région éloignée ou dans de grands établissements, il peut être nécessaire d'installer de nombreuses antennes et de nombreux répartiteurs. Par exemple, même si le signal a été amélioré dans la plupart des zones d'une structure et que le signal demeure faible dans une autre, le signal émis par l'amplificateur de signal peut être divisé à deux antennes intérieures ou plus au moyen d'un répartiteur (vendu séparément). Reportez-vous à la configuration des pages 3 et 4.

Antenne à panneau intérieure supplémentaire avec câble vendue séparément

Nombreuses options de montage disponibles

Pour l'installation d'antennes supplémentaires, reportez-vous aux pages 14 et 15.

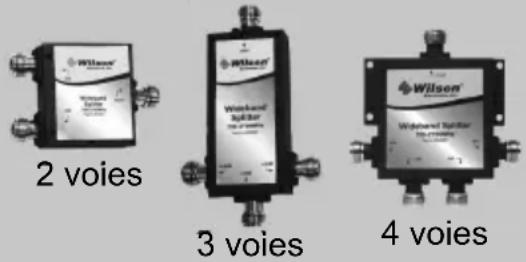

Choix de répartiteurs :

Installation de l'amplificateur de signal

Pour installer votre amplificateur de signal, choisissez un endroit situé à bonne distance de toute chaleur excessive, à l'abri des rayons du soleil et de l'humidité, et bien ventilé. N'installez pas l'amplificateur de signal dans une enceinte hermétique. Pour les installations en bâtiment, il est recommandé d'installer les amplificateurs de signal dans une armoire ou sur une tablette située à proximité d'une source d'alimentation. Les installations dans le grenier risqueraient d'exposer l'amplificateur de signal à des températures élevées.

Remarque : N'installez pas votre amplificateur de signal à un endroit où la température est susceptible de dépasser 150 °F.

Remarque : Prévoyez un dégagement d'au moins 6 pouces autour de l'appareil. Usez de prudence au moment de brancher le connecteur pour éviter de déformer les broches centrales des connecteurs.

Acheminez le câble entre l'antenne extérieure et l'amplificateur de signal, puis branchez-le au connecteur portant la mention « Antenne extérieure » sur l'amplificateur de signal. Acheminez le câble entre l'antenne intérieure et l'amplificateur de signal, puis branchez-le au connecteur portant la mention « Antenne intérieure » sur l'amplificateur de signal.

Remarque : Pour être conformes à la réglementation de la FCC, les câbles de longueurs spécifiques et les antennes contenus dans les trousses livrées avec chaque amplificateur de signal doivent être utilisés. Communiquez avec notre service d'assistance technique si vous avez besoin de câbles plus longs pour votre installation.

Remarque : Il est très important d'alimenter votre amplificateur de signal en utilisant une barre d'alimentation dotée d'un limiteur de surtension affichant une cote énergétique nominale d'au moins 1 000 joules. Le non-respect de cette recommandation annule la garantie si une surtension ou la foudre devait endommager l'appareil.

Capter le meilleur signal

Lors de l'installation de l'antenne extérieure de l'amplificateur de signal, l'orienter vers la source offrant le signal le plus fort de votre fournisseur de service cellulaire est important. La meilleure façon de capter le signal le plus fort consiste à utiliser le détecteur de signal et l'antenne directionnelle Wilson (consultez les trousses d'options d'antenne extérieure à la page 14). Vous pouvez également demander à une personne de se tenir sur le toit pour tourner l'antenne extérieure branchée à l'amplificateur de signal. Tournez l'antenne extérieure d'environ 45 degrés à la fois. Pendant ce temps, une deuxième personne à l'intérieur du bâtiment contrôle la force du signal sur un détecteur de signal (méthode privilégiée) ou un téléphone réglé en mode d'essai. Cette façon de faire permet de voir la force du signal émis par la station cellulaire. Le téléphone doit être réglé en mode d'essai de façon à pouvoir lire la véritable force du signal, car les barres affichées sur l'appareil ne donnent pas une idée précise de la force du signal. Veillez également à ce que la personne à l'intérieur du bâtiment laisse le temps au téléphone d'enregistrer la force du signal (au moins 30 secondes, le temps que le téléphone actualise les mesures).

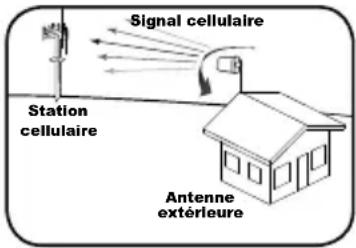

Signal cellulaire Station cellulaire Antenne extérieure

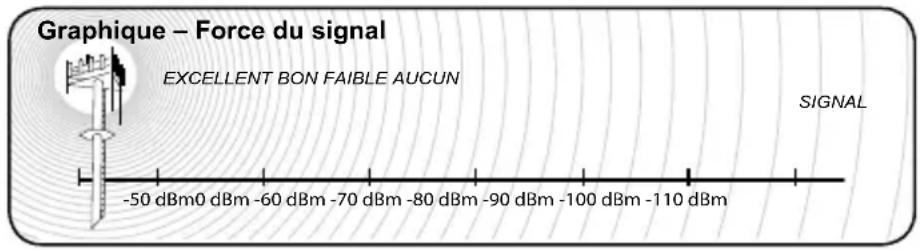

Graphique – Force du signal EXCELLENT BON FAIBLE AUCUN SIGNAL -50 dBm0 dBm -60 dBm -70 dBm -80 dBm -90 dBm -100 dBm -110 dBm

La force du signal s'affiche habituellement en nombre négatif (p. ex. : -86). Plus le nombre est prêt de zéro, plus la force du signal est élevée (consultez le graphique de la force du signal ci-dessus).

Réglage après l'installation

L'amplificateur de signal Pro Series intègre une programmation interne avancée qui lui permet de se régler automatiquement en fonction de nombreuses conditions d'utilisation pour amplifier des signaux faibles. Après avoir procédé à l'installation de l'amplificateur, vous pouvez utiliser l'écran ACL et le bouton-poussoir du panneau inférieur de l'amplificateur Pro Series pour vérifier le gain final réglé automatiquement par l'amplificateur et transmis aux antennes après leur installation. L'écran peut également être utilisé au besoin pour régler les antennes de façon à ce que l'amplificateur de signal puisse générer un gain maximal pour accroître davantage la couverture. L'écran ACL indique l'état de chaque bande de fréquence et informe l'installateur si le gain de certaines bandes a été réduit par le programme interne de l'amplificateur de signal. De plus, un témoin situé sur le panneau supérieur de l'amplificateur de signal qui s'allume dans différentes couleurs permet de connaître l'état général de l'amplificateur de signal. La page suivante explique le rôle de ce témoin.

L'amplificateur de signal Pro Plus est doté d'un indicateur graphique qui facilite l'installation. Cet indicateur ne remplace pas le détecteur de signal, mais le complémente. Les graphiques à barres aident à régler l'orientation de l'antenne extérieure - plus les barres sont grandes, plus la force du signal est élevée.

Pour accéder à cette fonction pour la bande de fréquence affichée, appuyez sur le bouton « Band Select » (Sélection de bande) et maintenez-le enfoncé pendant 2 secondes. L'écran affichera le graphique à barres UL/DL (liaison montante/descendante). Appuyez brièvement sur le bouton pour passer à la bande de fréquence suivante (la bande s'affiche momentanément, puis le graphique à barres s'affiche de nouveau); maintenez le bouton enfoncé pour retourner à l'affichage normal.

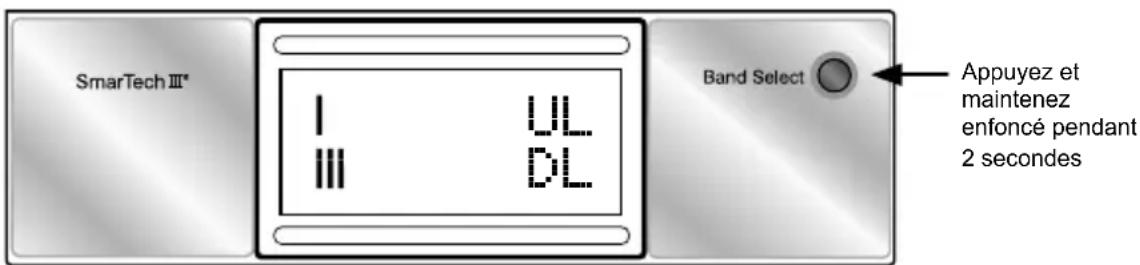

SmarTech III* I UL III DL Band Select Appuyez et maintenez enfoncé pendant 2 secondes

Comprendre l'écran ACL

1. Quatre bandes peuvent être sélectionnées individuellement :

a Bandes LTE 700 MHz (B12/17 et B13)

700 65dB OK

Bande 800 MHz

- Bande de fréquence cellulaire

800 65dB OK

1 900 MHz

- Bande SCP (service de communications personnelles)

PCS 70dB OK

1 700/2 100 MHz

- Bande SSFE (service sans fil évolué)

Le bouton « BAND SELECT » (SÉLECTION DE BANDE) est utilisé pour faire défiler les quatre bandes de fréquence à l'écran, ce qui permet d'assurer que chaque bande fonctionne correctement. Un astérisque (à côté de la bande sélectionnée) clignote si une ou plusieurs bandes de fréquence ont été coupées/arrêtées par le circuit de commande de l'amplificateur de signal en raison d'une surcharge de signaux par une station cellulaire à proximité et/ou de la détection d'oscillations de fréquence causées par une trop grande proximité des antennes. Il n'y a pas lieu de s'en préoccuper si le témoin d'alimentation est vert et que vous êtes satisfait de la couverture à l'intérieur du bâtiment.

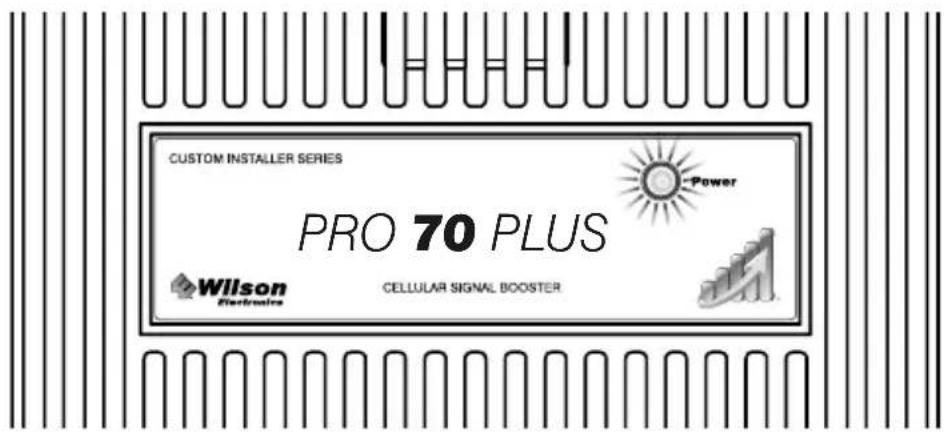

Comprendre le témoin du panneau supérieur

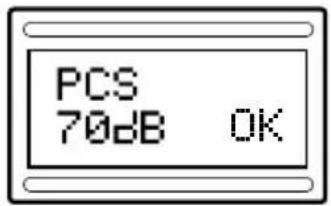

Lorsque l'écran ACL alterne entre les quatre bandes de fréquence cellulaire, le témoin du panneau supérieur (alimentation) sera de couleur verte, orange ou rouge pour chaque bande sélectionnée selon le fonctionnement de l'amplificateur de signal sur chaque bande, comme l'explique la section ci-dessous.

CUSTOM INSTALLER SERIES PRO 70 PLUS WILSON Electronics CELLULAR SIGNAL BOOSTER Power

Vert indique que l'appareil est sous tension et qu'il fonctionne correctement.

Rouge indique que l'amplificateur de signal a été coupé en raison d'oscillations de fréquence excessives.

Orange indique que l'amplificateur de signal a été coupé en raison d'une surcharge de signaux.

Cela est causé par une trop grande proximité de l'appareil avec une station cellulaire.

Résoudre les problèmes – Témoin rouge

Si le témoin d'alimentation est rouge :

1. Assurez-vous que tous les branchements sont solides.
2. Vous devez augmenter la distance entre l'antenne extérieure et l'antenne intérieure en les déplaçant horizontalement et/ou verticalement l'une de l'autre. Après avoir déplacé les antennes, réinitialisez l'amplificateur de signal en débranchant l'alimentation, puis en la rebranchant. Si le témoin est vert après avoir augmenté la distance entre les antennes, le problème a été résolu.
3. Si la zone de couverture est toujours insuffisante après avoir augmenté la distance entre les antennes, communiquez avec le service à la clientèle de Wilson Electronics : 866-839-9361.

Résoudre les problèmes – Témoin orange

Si le témoin d'alimentation est orange :

1. Vous devrez tourner légèrement l'antenne extérieure de sa position orientée vers la station cellulaire jusqu'à ce que le témoin passe au vert. Si l'amplificateur de signal ne répond pas, vous pourriez devoir déplacer votre antenne extérieure.
2. Si le témoin demeure orange, communiquez avec le service à la clientèle de Wilson Electronics au 866-839-9361.

À propos de Wilson Electronics

Wilson Electronics, LLC est un chef de file dans l'industrie de la communication sans fil depuis plus de 40 ans. L'entreprise conçoit et fabrique des amplificateurs de signal, des antennes et des composants connexes qui améliorent de façon significative la réception et la transmission des signaux de téléphonie cellulaire dans une vaste gamme d'applications mobiles (marine, VR, véhicules) et dans les bâtiments (maison, bureau, appareil à appareil).

Possédant une solide expérience dans la recherche et la conception d'antennes et d'amplificateurs de signal, l'équipe d'ingénierie de l'entreprise travaille dans des laboratoires à la fine pointe de la technologie qui comptent notamment des salles anéchoïques et des analyseurs de réseau pour améliorer le design et le rendement des antennes. Pour ses amplificateurs de signal, Wilson Electronics fait usage d'un boîtier RF à double blindage électrique et de simulateurs de station cellulaire à des fins d'essai de conformité.

Les amplificateurs de signal Wilson Electronics sont dotés de la fonction brevetée SmarTech ^® qui permet à l'appareil de régler automatiquement sa puissance en fonction des exigences des stations cellulaires. Grâce à leur capacité de détecter et de prévenir les oscillations de fréquence, les signaux de surcharge et les interférences d'autres utilisateurs, les amplificateurs de signal SmarTech ^® améliorent la couverture du réseau cellulaire sans compromettre les systèmes de fournisseurs de services.

Tous les produits sont fabriqués et assemblés à l'usine de 100 000 pieds carrés du siège social de l'entreprise à St. George, Utah. Wilson Electronics exploite des points de vente dans les 50 états américains et dans de nombreux pays dans le monde.

Mises en garde et recommandations

MISE EN GARDE :

Pour se conformer aux normes en matière de protection de réseau, tous les appareils cellulaires actifs doivent être à au moins 6 pieds des antennes panneaux et des antennes paraboles.

MISE EN GARDE :

Le fait de brancher directement l'amplificateur de signal au téléphone cellulaire avec un adaptateur causera des dommages au téléphone cellulaire.

MISE EN GARDE :

Utilisez uniquement le bloc d'alimentation inclus dans cet ensemble. L'utilisation de produits autres que Wilson Electronics peut endommager votre équipement.

MISE EN GARDE :

L'amplificateur de signal est destiné à un usage intérieur dans un environnement à température contrôlée (inférieure à 15 degrés Fahrenheit). Il n'est pas destiné à être utilisé dans un grenier ou dans tout endroit où la température pourrait être supérieure à 150 °F.

MISE EN GARDE :

Mise en garde : L'antenne extérieure doit être installée à au plus 10 mètres (32 pi 9 po) du sol.

MISE EN GARDE :

Pendant l'installation, usez de prudence pour éviter tout contact avec des lignes électriques situées à proximité.

MISE EN GARDE DE SÉCURITÉ SUR LES RADIOFRÉQUENCES : Toute antenne utilisée avec cet appareil doit être située à au moins 8 po de toute personne.

Cet appareil est destiné aux CONSOMMATEURS.

AVANT DE L'UTILISER, vous DEVEZ L'ENREGISTRER auprès de votre fournisseur de services sans fi l afi n d'obtenir son consentement. La plupart des fournisseurs de services sans fi l acceptent l'utilisation d'amplifi cateurs de signal. Certains fournisseurs peuvent refuser l'utilisation de tels appareils sur leur réseau. Dans le doute, communiquez avec votre fournisseur.

Au Canada, AVANT D'UTILISER UN AMPLIFICATEUR DE SIGNAL, ce dernier doit répondre à toutes les exigences de la CPC-2-1-05 d'ISDE.

Vous DEVEZ utiliser cet appareil avec les antennes et les câbles spécifi és par le fabricant. Les antennes DOIVENT être installées à au moins 20 cm (8 po) (c'est-à-dire qu'elles NE DOIVENT PAS être installées à moins de 20 cm) de toute personne.

Vous DEVEZ immédiatement cesser d'utiliser cet appareil si la FCC (ou ISDE au Canada) or votre fournisseur de services sans fi l/téléphonie cellulaire l'exige.

MISE EN GARDE Les données de localisation lors d'un appel au 911 fait en utilisant cet appareil peuvent ne pas être disponibles ou être imprécises.

Cet appareil peut SEULEMENT être utilisé dans un endroit fi xe pour un usage à l'intérieur d'un bâtiment.

Remarque : Pour consulter une liste complète des antennes et des câbles approuvés pour ces amplificateurs de signal, consultez les pages 14 et 15.

Cet appareil est conforme à la partie 15 du règlement FCC. L'utilisation de cet appareil est soumise aux deux conditions suivantes : (1) Ce dispositif ne doit causer aucune interférence dangereuse, et (2) ce dispositif doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement non souhaité. Les changements ou modifications non expressément reconnus par Wilson Electronics pourraient annuler votre droit d'utiliser cet équipement.

Trousse d'antenne intérieure supplémentaire

(pour obtenir de l'aide, communiquez avec l'assistance technique de Wilson)

Trousse 309900-50N

2 - Antennes à panneau à montage mural

1 - Répartiteur 3 voies, 50 ohms

Trousse 309905-50N

3 - Antennes à panneau à montage mural

3 - Répartiteurs 2 voies, 50 ohms

Trousse 309902-75F

2 - Antennes à panneau à montage mural

1 - Répartiteur 3 voies, 75 ohms

Trousse 309903-75F

3 - Antennes à panneau à montage mural

3 - Répartiteurs 2 voies, 75 ohms

Trousse 309904-75F

1 - Antenne à panneau à montage mural

1 - Répartiteur 2 voies, 75 ohms

Trousses d'antenne intérieure

(pour obtenir de l'aide, communiquez avec l'assistance technique de Wilson)

Trousse 311155-0630

Antenne à panneau à montage mural, 75 ohms Câble RG6 de 30 pi

Trousse 311135-5820

Antenne à panneau à montage mural, 50 ohms Câble RG58 de 20 pi

Trousse 311135-40060

Antenne à panneau à montage mural, 50 ohms Câble LMR400 de 60 pi

Trousse 311155-1150

Antenne à panneau à montage mural, 75 ohms Câble RG11 de 50 pi

Trousse 304412-40010

Antenne dôme 4G, 50 ohms Câble Wilson400 de 10 pi

Trousse 304412-5810

Antenne dôme 4G, 50 ohms Câble RG58 de 10 pi

Trousse 304419-1110

Antenne dôme 4G, 75 ohms

Câble RG 11 de 10 pi

Trousse 304419-17410

Antenne dôme 4G, 75 ohms

Câble RG174 de 10 pi

*Peut exiger un adaptateur distinct

Trousse 304419-0610

Antenne parabole 4G, 75 ohms

Câble RG6 de 10 pi

Trousse 301213

Antenne de bureau avec câble RG174 de 5 pi

Trousses d'antenne intérieure 50 ohms

(pour obtenir de l'aide, communiquez avec l'assistance technique de Wilson)

Trousse 314453-5825

Antenne à panneau à montage sur poteau, 50 ohms Câble RG58 de 25 pi

Trousse 314411-5825

Antenne directionnelle à large bande, 50 ohms Câble RG58 de 25 pi

Trousse 301111-5850

Antenne directionnelle Yagi

Câble RG58 de 50 pi

Trousse 311203-5820

Antenne omnidirectionnelle Câble RG58 de 20 pi

Trousse 311203-40020

Antenne omnidirectionnelle Câble LMR400 de 20 pi

Trousse 301111-400170

Antenne directionnelle Yagi avec connecteur de type N femelle

Câble LMR400 de 170 pi

Trousse 314411-40075

Antenne directionnelle à large bande, 50 ohms Câble LMR400 de 75 pi

Trousse 314453-40075

Antenne panneau à montage sur poteau, 50 ohms Câble LMR400 de 75 pi

Trousse 304422-40020

Antenne omni 4G, 50 ohms

Câble Wilson400 de 20 pi

Trousse 304422-5810

Antenne omni 4G, 50 ohms

Câble RG58 de 10 pi

Trousse 304422-1120

Antenne omni 4G, 50 ohms

Câble RG11 de 20 pi

*Peut exiger un adaptateur distinct

Trousses d'antenne extérieure 75 ohms

(pour obtenir de l'aide, communiquez avec l'assistance technique de Wilson)

Trousse 301111-0675

Antenne directionnelle Yagi

Câble RG6 de 75 pi

Adaptateur de type N mâle à type F femelle

Trousse 311201-0620

Antenne omnidirectionnelle avec connecteur de type F femelle

Câble RG6 de 20 pi

Trousse 311141-0620

Antenne gris brique, 75 ohms

Câble RG6 de 20 pi

Trousse 301111-11140

Antenne directionnelle Yagi

Câble RG11 de 140 pi

Adaptateur de type N mâle à type F femelle

Trousse 311201-1120

Antenne omnidirectionnelle avec connecteur de type F femelle

Câble RG11 de 20 pi

Trousse 314473-1175

Antenne à panneau à montage sur poteau, 75 ohms Câble RG11 de 75 pi

Trousse 314475-1175

Antenne directionnelle à large bande, 75 ohms

Câble RG11 de 75 pi

Trousse 311141-1120

Antenne gris brique, 75 ohms

Câble RG11 de 20 pi

Trousse 304421-1120

Antenne omni 4G, 75 ohms

Câble RG 11 de 20 pi

Trousse 304421-17410

Antenne omni 4G, 75 ohms

Câble RG174 de 10 pi

Trousse 304421-0610

Antenne omni 4G, 75 ohms

Câble RG6 de 10 pi

Trousse 304421-5810

Antenne omni 4G, 75 ohms

Câble RG58 de 10 pi

*Peut exiger un adaptateur distinct

Petite antenne extérieure à base aimantée

(pour obtenir de l'aide, communiquez avec

l'assistance technique de Wilson)

301126 avec câble RG173 de type SMA de 12,5 pi

Garantie de remboursement de 30 jours

Tous les produits Wilson Electronics sont protégés par la garantie de remboursement de 30 jours de Wilson Electronics. Si, pour quelque raison, le rendement de tout produit ne vous convient pas, il suffit de retourner le produit directement au marchand accompagné d'une preuve de date d'achat.

Garantie de 3 ans

Les amplificateurs de signal Wilson Electronics sont protégés par une garantie de trois (3) ans contre tout défaut de matériau et de fabrication. Les questions touchant la garantie peuvent être résolues en retournant le produit directement au marchand avec preuve de la date d'achat.

Les amplificateurs de signal peuvent également être retournés, aux frais du consommateur, directement au fabricant avec une preuve d'achat et un numéro d'autorisation de retour transmis par Wilson Electronics. Wilson Electronics peut, à son entière discrétion, réparer ou remplacer le produit défectueux. Wilson Electronics assumera les frais d'expédition du produit réparé ou remplacé au consommateur d'origine si ce dernier réside dans l'un des états continentaux des États-Unis.

Cette garantie ne s'applique pas aux amplificateurs de signal qui, selon l'avis de Wilson Electronics, ont fait l'objet d'un mauvais usage, d'un usage abusif, d'une négligence ou d'un traitement inadéquat qui ont pu modifier ou endommager des composants physiques ou électroniques de l'appareil.

Les produits de remplacement peuvent comprendre des produits Wilson Electronics remis à neuf qui ont été certifiés conformes aux spécifications du produit.

Le défaut d'utiliser une barre d'alimentation dotée d'un limiteur de surtension d'une capacité nominale d'au moins 1 000 joules annule la garantie.

On peut obtenir un numéro d'autorisation de retour en communiquant avec le service à la clientèle au 866-294-1660.

Avis de non-responsabilité : Les renseignements fournis par Wilson Electronics, LLC sont réputés être complets et exacts. Toutefois, Wilson Electronics, LLC ne peut être tenue responsable de toute perte personnelle ou professionnelle attribuable à l'utilisation de l'appareil ni de toute contrefaçon de brevets ou violation de droits de tiers pouvant découler de son utilisation.

Copyright © 2017 Wilson Electronics, LLC. Tous droits réservés.

Nos de brevets américains (É.-U.) – 7,221,967; 7,729,669; 7,486,929; 7,409,186; 7,783,318; 8,583,034;

Spécifications de l'amplificateur de signal

	Pro 70 Plus ^MC 50 ohms
Numéro de produit	U651034
Numéro de modèle 463027
Numéro FCC	PWO460027
Numéro IC	4726A-460027
Connecteurs Type N femelle
Impédance de l'antenne 50 ohms
Fréquence 698-716 MHz, 746-787 MHz, 824-894 MHz, 1 850-1 995 MHz, 1 710-1 755/2 110-2 155 MHz
Gain de bande passante (nominal)	700 MHz Band12/1756,0	700 MHz Band1355,2	800 MHz58,9	1 700/2 100 MHz60,7	1 900 MHz60,7
Largeur de bande 20 dB (MHz)	700 MHz Band12/17	700 MHz Band13	800 MHz	1 700/2 100 MHz	1 900 MHz
TypiqueMaximale	29,934,4	28,634,4	38,740,3	82,685,0	81,885,9
Puissance de sortie pour un téléphone cellulaire (liaison montante) (dBm)	700 MHz Band12/17	700 MHz Band13	800 MHz	1700 MHz	1 900 MHz
	20,4 20,82 25,16 23,0 21,42
Puissance de sortie pour un téléphone cellulaire (liaison descendante) (dBm)	700 MHz Band12/17	700 MHz Band13	800 MHz	2100 MHz	1 900 MHz
	11,57 10,41 9,4		11,3 9,47
Puissance de sortie pour réception de canaux multiples (liaison montante) dBmNb signaux	700 MHz Band12/17	700 MHz Band13	800 MHz	1700 MHz	1 900 MHz
2	18,0 17,6 24,9	20,0 18,6
3	14,5 14,0 21,4	16,4 15,1
4	12,0 11,5 18,9	13,9 12,6
5	10,0 9,6	16,9 12,0 10,7
6	8,4	8,0	15,3	10,4	9,1
Puissance de sortie pour réception de canaux multiples (liaison descendante) dBmNb signaux	700 MHz Band12/17	700 MHz Band13	800 MHz	2100 MHz	1 900 MHz
2	9,50 7,60 10,00		11,70 9,10
3	6,00 4,10 6,50 8,20 5,60
4	3,50 1,60 4,00 5,70 3,10
5	1,60	-0,40 2,00 3,80 1,10
6	0,00	-1,90 0,40 2,20 -0,40
Bruit	5 dB nominal
Isolation	>90 dB
Alimentation	110-240 V c.a., 50-60 Hz, 20 W

Chaque amplificateur de signal a été testé individuellement et réglé en usine pour assurer leur conformité aux normes de la FCC. L'amplificateur de signal ne peut pas être réglé sans une reprogrammation ou une désactivation des composants en usine. L'amplificateur de signal amplifie les signaux, mais ne modifie pas les signaux d'entrée et de sortie, pour accroître la couverture des bandes de fréquence autorisées seulement. Lorsque l'amplificateur de signal n'est pas utilisé pendant cinq minutes, le gain est réduit jusqu'à ce qu'un signal soit détecté. Si un signal détecté est trop élevé dans une bande de fréquence, ou si l'amplificateur de signal détecte une oscillation de fréquence, il coupe automatiquement cette bande de fréquence. Après la détection d'une oscillation de fréquence, l'amplificateur de signal fonctionne de nouveau normalement et automatiquement au bout d'une minute. Après cinq redémarrages automatiques de ce type, toutes les bandes de fréquence problématiques sont définitivement interrompues jusqu'à ce que l'amplificateur de signal ait été redémarré manuellement en coupant l'alimentation de l'amplificateur. La puissance de bruit, le gain et la linéarité sont maintenus par le microprocesseur de l'amplificateur de signal.

WILSON

ELECTRONICS

3301 East Deseret Drive, St. George, UT

www.wilsonelectronics.com | [e-mail]

Copyright © 2016 Wilson Electronics. Tous droits réservés.

Les produits Wilson Electronics sont protégés par des brevets américains (É.-U.) et des applications en instance.

Pour consulter les brevets, rendez-vous à weboost.com/us/patents
