MODE D'EMPLOI weBoost Signal 4G Wilson
Amplificateur de Signal 4G^TM

LE BOITIER EN ALUMINIUM DE VOTRE AMPLIFICATEUR DE SIGNAL S'ADAPTE À LA TEMPERATURE AMBIENTE. MAIS IL EST CONCU AFIN DE PROTEGER
LE DISPOSITIF. PAR EXAMPLEL, L'ETE, LE BOITIER PEUT ATTEINDRE JUSTQU'A 150 DEGRE S DANS VOIRE VEHICULE. LES TEMPERATURES ELEVÉES N'ENDOMMAGENT PAS L'AMPLIFICATEUR ET NE POSENT PAS DE RISQUE D'INCENDIE POUR VOIRE VEHICULE. ASSUREZ-VOUS DE PLACER VOIRE AMPLIFICATEUR DANS UN ENDROIT BIEN VENTILE, HORS DES RAYONS DIRECTS DU SOLEIL, ET DE L'HUMIDITE.

L'AMPLIFICATEUR DE SIGNAL Drive 4G-M PEUT RESTER ALLUMÉ DANS
LES VÉHICULES POUR LESQUELS LES SOURCES D'ALIMENTATION 12V C.C. NE SONT PAS AUTOMATIQUEMENT ARRÊTÉES LORSQUE LE VÉHICULE EST ARRÊTE. CELA PEUT ENTRainer LA DECHARGE DE LA BATTERIE EN UN À DEUX JOURS.
Instructions d-installation pour l'amplificateur de signal weBoost suivant:
Amplificateur de signal 4G^TM SmarTech III © Modèle n° 470019 IC: 4726A-460019
Le terme «IC» place avant le numero de certification radio signifie uniquement que les specifications techniques d'Industrie Canada ont ete respectees.
Table des matieres
Contenu de l'emballage 3
Accessoires optionnels 3
Avant de commencer 3
Installation rapide 3
Diagramme d'installation 5
Faits supplémentaires (FAQ) 5
Avertissements et recommendations 6
7
Garanties Verso
Contenu de l'emballage

Amplificateur designal 4G^TM (470019)

Mini antenne extérieure magnétique (301126)

Bloc d'alimentation 5V/2.5A (859948)

Cable RG174 9.4 m (3 pi) avec adaptateur SMA Male a SMA Male (951151)
Accessoires et antennes optionnels

Protecteur contre les surtensions parafoudre (859902)

Bloc d'alimentation C.C. 5.5V/2A et cable USB (2D9910 / 359940)

Bloc d'alimentation C.C.5V/1.5A cable (859989)
L'apparence du dispositif et des accessoires peut varier. (Ce produit n'est pas commerciaisé par Verizon Wireless ou AT&T).
Avant de commencer
Avant d'instructor l'amplificateur Signal 4G et de pouvoir profiter d'une(Meilleure réception de votre signal cellulaire, suivez les étapes suivantes:
- Lisez toutes les étapes d'installation.
Vous saurez ainsi à quoi vous attendre lors de l'installation du début à la fin. - Regardez la video sur YouTube sur l'installation de l'amplificateur Signal 4G disponible à: weboost.com/us/ signal4Gvideo
- Familiarisez-vous avec toutes les pieces contenues dans votre emballage. Vous saurez ainsi à chaque piece il est fait reference dans les instructions.
Installation rapide
Vous pouvez installer votre amplificateur Signal 4G en suivant les étapes suivantes:
REMARQUE: Effectuez une installation préliminaire en testant les éléments de votre amplificateur Signal 4G aux endroits
que vous avez choisis avant de fixer votre système de maniere permanente.
-

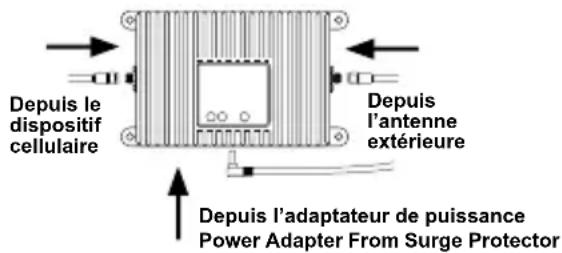

Installez l'antenne extérieure. Choisissez un emplacement sur le toit du bâtiment qui est:
-
à au moins 30 cm (12 po) de toute autre antennae.
- libre de toute obstruction.
- à au moins 20 cm (8 po) de toute personne avoirinante.
L'antenne extérieure doit etre montee verticalement sur une surface metallique.

- Sélectionnez un endroit pour installer l'amplificateur de signal bien ventilé, hors de toute chaleur excessive, des rayons directs du soleil, et de l'humidité. Ne placez pas l'amplificateur dans un endroit hermétique.
- Acheminez le cable de l'antenne extérieure vers l'amplificateur de signal et attachez-le au connecteur étiquete «Antenne extérieure» (Outside Antenna) sur l'amplificateur.

- Il est peut être nécessaire d'utiliser un adaptateur external pour connecter le dispositif cellulaire à l'amplificateur. L'adaptateur se connecte au cable d'extension de l'antenne fournie et directement dans une prise sur le dispositif cellulaire. Acheminez le cable d'extension de l'adaptateur external et attachez-le au connecteur étiqueté «telephone cellulaire ou carte de données» (cell phone or data card) sur l'amplificateur de signal.
Remarque: Faites attention à ne pas tordre les fiches centrales des connecteurs. Vérifiez que les connexions pour tous les cables sont serrées.

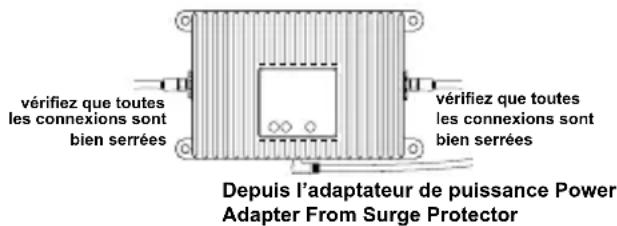

5. Avant d'allumer l'amplificateur de signal, vérifie que toutes les connexions sont bien serrées. Un protecteur contre les surtensions C.A. est recommendé pour toutes les installations (non compris).

Résolution des problèmes et fonctionnement des voyants
L'amplificateur de signal 4G comprend un voyant sur le côté. Le voyant est soit vert soit rouge.
Vert indique que l'amplificateur est allumé et fonctionne avec un gain maximum.
Rouge indique que l'amplificateur s'est arrêté sur les fréquences associées pour éviter une oscillation (retour).
Vert/rougeclignotant indique que l'amplificateur fonctionne avec un gain réduit pour éviter une oscillation (retour).
Comment éliminer les voyants rouges
Si I'un ou plusieurs voyants sont rouges:
- Vérifiez que toutes les connexions sont bien serrées.
- Augmentez la distance entre l'antenne extérieure et l'amplificateur de signal 4G en les éloignant horizontally et/ou verticalement jusqu'à ce que le voyant devienne vert. Conservez une distance d'au moins 15 cm (6 po) entre l'antenne et toute fenêtre ou tout toit ouvrant.
- Suivez les mêmes instructions si unvoyant est vert/rouge et qu'il clignote jusqu'à ce qu'il devienne vert.
- S'il n'est pas possible de séparer les antennes davantage et la zone de couverture de l'amplificateur n'est pas suffisante, et le voyant est vert/rouge clignotant, indiquant un gain réduit, contactez le Service de soutien technique de weBoost au 866-294-1660.
Voyants eteints
- Vérifiez les connexions sur le bloc d'alimentation pour confirmer qu'il est bien connecté sur l'amplificateur de signal 4G et la source d'alimentation.
- Si vous utilisez un bloc d'alimentation C.C. dans votre vehicule, vérifie qu'il est bien inséré. Vérifie ensuite le fusible et la prise 12 volts du vehicule. Remplacez le fusible si nécessaire.
- Si vous utilisez une multiprise dans un batiment, vérifie qu'elle est bien branchée et que la prise murale fonctionne.

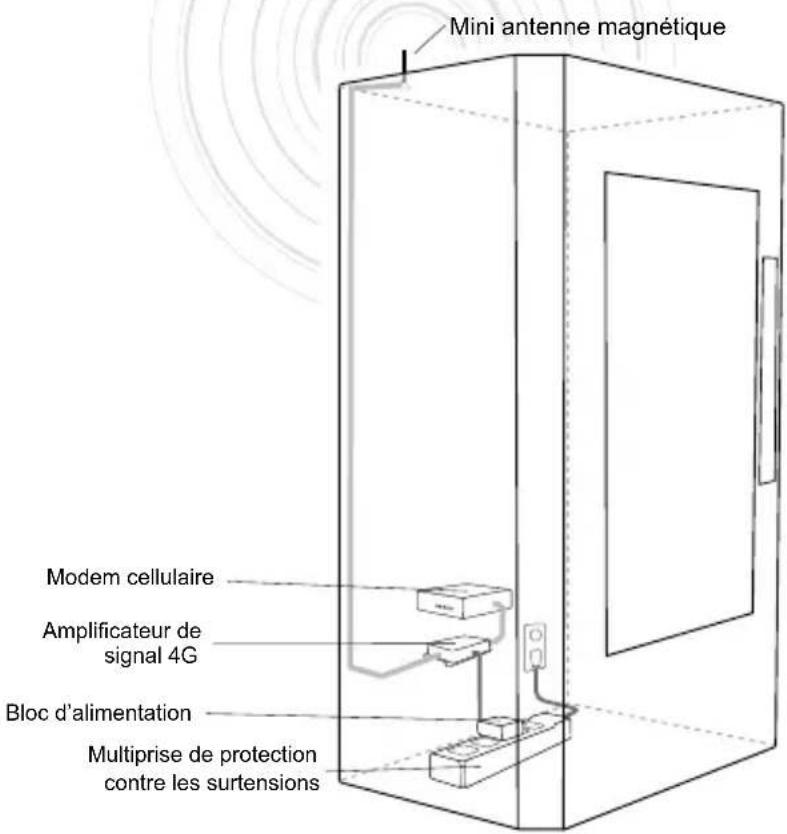

Diagramme d'installation (Figure 1)
Faits supplémentaires (FAQ):
Quels sont les heures du service de Soutien technique?
Le service de Soutien technique est disponible de 7:00 à 18:00 heures normale des Rocheuses, au 866-294-1660, ou par email à support@weboost.com.
Comment le temps affecte-t-il les performances de mon antennne extérieure?
L'humidité (ex. pluie, brouillard, neige, ou autre précipitation) cree un filtre efficace vers le signal cellulaire. Lorsque les précipitations sont importantes, les performances de votre dispositif sont affectées.
Quelle est la différence entre les bandes 800 MHz et 1900 MHz? Comment savoir qu'elle bande MHz est utilisée par mon téléphone cellulaire?
L'amplificateur Signal 3G fonctionne avec tous les fournisseurs cellulaires principaux d'Amerique du Nord. En général, les fréquences 800/1900MHz sont associées aux données audio et 3G; alors que les fréquences 700MHz et 1700/2100MHz sont associées aux données 4G.
Fréquences utilisées par les fournisseurs
Il est recommandé de visitor le site www.wirelessadvisor.com (États-Unis) ou http://bit.ly/1mQf2GI (Canada) pour plus de détails sur la bande de fréquence utilisée par votre fournisseur de services cellulaires, par région.
Avertissements et recommandations

AVERTISSEMENT:
Vérifiez que l'antenne extérieure et le cable d'extension de l'adaptateur sont connectés à l'amplificateur avant de lemettre en marche.

AVERTISSEMENT:
Utilisez uniquement le bloc d'alimentation compris dans l'emballage. Vous risquez d'endommager votre matériel si vous utilisez un autre produit.

AVERTISSEMENT:
L'antenne extérieure doit etre installee a 10 metres maximum (31 pi 9 po) du sol.

CONSIGNES DE SECURITÉ SUR LES RADIOFRÉQUENCES: Toute antennne utilisée avec ce dispositif doit être placée à au moins 20 cm (8 po) de toute personne avoirinante.
Antennes mobiles
Mini antenna magnétique
- 301126 avec cable - SMA RG174 3.8 m (12.5 pi)
Antenne magnetique 30 cm (12 po) avec cable RG174 3.8 m (12.5 pi)
311125
311128
314202
311703
Antenne pour camionneur avec cable RG58 3.2 m (10.5 pi)
311101
311701
Antenne pour camionneur avec cable RG58 4.2 m (13.5 pi)
311119
311133
Antennes NMO avec cable RG174
Kit 311104-17410
Antenne NMO 800/1900
Cable RG174 3 m (10 pi)
Kit 31112-17410
Antenne NMO 800/1900
Cable RG174 3 m (10 pi)
Kit 314203-17410
Antenne NMO 800/900/1900
Cable RG174 3 m (10 pi)
Antenne marine avec cable RG58
Kit 311130-5810
Antenne marine
Cable RG58 3 m (10 pi)
Antenne montage sur vitreaVECABLE RG58 4.3 m (14 pi)
311102
Antenne NMO avec cable RG58
Kit 311104-5810
Antenne NMO 800/1900
Cable RG58 3 m (10 pi)
Kit 311112-5810
Antenne NMO 800/1900
Cable RG58 3 m (10 pj)
Kit 314203-5810
Antenne NMO 800/900/1900
Cable RG58 3 m (10 pi)
Antennes fixes extérieures
Kits pour antennes extérieures 50 Ohm
Kit 314453-5825
Antenne pour panneau 50
Ohm montage sur pole
Cable RG58 7.6 m (25 pi)
Kit 314411-5825
Antenna directionnelle large bande 50 Ohm
Cable RG58 7.6 m (25 pi)
Kit 301111-5850
Antenne Yagi directionnelle
Cable RG58 15.2 m (50 pi)
Kit 311129-5840
Antenna Yagi directionnelle 800 MHz
Cable RG58 12.2 m (40 pi)
Kit 311203-5820
Antenne Omni directionnelle
Cable RG58 6.1 m (20 pi)
Kit 311124-5830
Antenne Yagi 1900 MHz
Cable RG58 9.1 m (30 pi)
Kit 314411-40075
Antenna directionnelle large bande 50 Ohm
Cable LMR400 22.9 m (75 pi)
Kit 311203-40020
Antenne Omni directionnelle
Cable LMR400 6.1 m (20 pi)
Kit 301111-400170
- Antenne Yagi directionnelle
avec adaptateur N-Femelle
Cable LMR400 51.9 m (170 pi)
Kit 311124-400100
Antenne Yagi directionnelle 1900 MHz
Cable LMR400 30.5 m (100 pi)
Kit 311129-400100
Antenne Yagi 800 MHz
Cable LMR400 30.5 m (100 pi)
Kit 314453-40075
Antenne pour panneau 50 Ohm montage sur pole
Cable LMR400 22.9 m (75 pi)
Kits pour antennes extérieures 75 Ohm
Kit 301111-0675
Antenne directionnelle Yagi
Cable RG6 22.9 m (75 pi)
Adaptatour N-Male - F-Femelle
Kit 311201-0620
Antenne Omni directionnelle avec adaptateur F-Femelle
Cable RG6 6.1 m (20 pi)
Kit 311129-0660
Antenna Yagi directionnelle 800 MHz
Cable RG6 18.3 m (60 pi)
Adaptatour N-Male - F-Femelle
Kit 311124-0650
Antenne Yagi directionnelle 1900 MHz
Cable RG6 15.2 m (50 pj)
Adaptateur N-Male - F-Femelle
Kit 314473-0640
Antenne pour panneau 75

Ohm montage sur pole
Cable RG6 12.2 m (40 pi)
Kit 314475-0630
Antenne directionnelle large bande 75 Ohm
Cable RG6 9.1 m (30 pi)
Kit 311141-0620
Antenne 75 Ohm gris brique
Cable RG6 6.1 m (20 pi)
Kit 301111-11140
Antenne Yagi directionnelle
Cable RG11 42.7 m (140 pi)
Adaptatour N-Male - F-Femelle
Kit 311201-1120
Antenne Omni directionnelle avec adaptateur F-Femelle
Cable RG11 6.1 m (20 pi)
Kit 311129-11110
Antenna Yagi directionnelle 800 MHz
Cable RG11 33.5 m (110 pi)
Adaptateur N-Male - F-Femelle
Kit 311124-1180
Antenne Yagi directionnelle 1900 MHz
Cable RG11 24.4 m (80 pi)
Adaptatour N-Male - F-Femelle
Kit 314473-1175
Antenne pour panneau 75 Ohm montage sur pole
Cable RG11 22.9 m (75 pi)
Kit 314475-1175
Antenne directionnelle large bande 75 Ohm
Cable RG11 22.9 m (75 pi)
Kit 311141-1120
Antenne 75 Ohm gris brique
Cable RG11 6.1 m (20 pi)
\section*{Caracteristiques de l'amplificateur de signal}
| Amplificateur de signal 4G | |||||
| Numéro de modèle 470019 | |||||
| Connecteurs SMA | |||||
| Impédance de l'antenne 50 Ohms | |||||
| Fréquence 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz | |||||
| Gain de la bande passante(nominal) | 700MHz Bande12/1711.8 | 700MHzBande 1311.0 | 800MHz10.0 | 1700/2100MHz7.1 | 1900MHz8.6 |
| Bande passante 20 dB (MHz) | 700MHz Bande12/17 | 700MHzBande 13 | 800MHz 1700/2100MHz 1900MHz | ||
| TypiqueMaximum | 29.533.9 | 31.633.9 | 38.440.6 | 81.885.4 | 75.477.4 |
| Puisance de sortie pour unseul téléphone cellulaire (dBm) | 700MHz Bande12/17 | 700MHzBande 13 | 800MHz 1700MHz 1900MHz | ||
| 24.7 24.9 24.1 25.6 25.0 | |||||
| Puisance de sortie pour unseul téléphone cellulaire (liaisondescendante) (dBm) | 700MHz Bande12/17 | 700MHzBande 13 | 800MHz 2100MHz 1900MHz | ||
| -6.3 -6.5 -6.5 -7.7 | -5.8 | ||||
| Puisance de sortie pourplusieurs canaux reçus (liaisonmontante) dBmNombre de tonalité | 700MHz Bande12/17 | 700MHzBande 13 | 800MHz 1700MHz 1900MHz | ||
| 2 | 26.1 25.8 21.0 21.3 21.9 | ||||
| 3 | 22.6 22.3 17.5 17.8 18.4 | ||||
| 4 | 20.1 19.8 15.0 15.3 15.9 | ||||
| 5 | 18.1 17.8 13.0 13.4 13.9 | ||||
| 6 | 16.5 16.3 11.5 11.8 12.3 | ||||
| Puisance de sortie pourplusieurs canaux reçus (liaisondescendante) dBmNombre de tonalité | |||||
| Nombre de tonalité | 700MHz Bande12/17 | 700MHzBande 13 | 800MHz 2100MHz 1900MHz | ||
| 2 | -6.0 -5.9 -5.7 -6.8 | -6.0 | |||
| 3 | -9.5 -9.4 -9.2 -10.3 | -9.5 | |||
| 4 | -12.0 | -11.9 | -11.7 | -12.8 | -12.0 |
| 5 | -14.0 | -13.9 | -13.7 | -14.7 | -14.0 |
| 6 | -15.5 | -15.4 | -15.2 | -16.3 | -15.5 |
| Facteur de bruit | 5 dB nominal | ||||
| Isolation | >40 dB | ||||
| Exigences d'alimentation | 5.5 V 2 A | ||||
La puissance de sortie nominale déterminée par le fabricant pour ce matériel est pour une configuration à porteuse unique. Pour les situations où plusieurs signaux provenant de différents fournisseurs sont presentés, la valeur doit être réduite de 3.5 dB, sur tout si le signal de sortie est ré-emis et peut causeer une interférence avec les utilisateurs de la bande adjacent. Cette réduction de la puissance doit être obtenue en diminuant la puissance d'entrée ou le gain, et non pas au moyen d'un attenuateur place à la sortie du dispositif.
Garantie de 2 ans
Les amplificateurs de signal weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant deux (2) ans. Les cas de garantie peuvent etre regles en returnant le produit directement au revendeur avec une preuve d'achat datede.
Les amplificateurs peuvent aussi être returnés directement au fabricant, aux frais du client, avec une preuve d'achat datee et un numero d'autorisation de retour de matériel (ARM) fourni par weBoost. weBoost reparera ou replacera le produit, à sa seule discrétion. weBoost paiera la livraison du produit réparé ou remplace au client d'origine s'il se trouve à l'intérieur de la zone continentale des États-Unis.
Cette garantie ne s'applique pas aux amplificateurs qui, selon l'évaluation de weBoost, ont fait l'objet d'une utilisation inappropriée, d'une utilisation abusive, de néligence ou de mauvaises manipulations causant des modifications ou des dommages aux propriétés électroniques ou physiques du produit.
Si vous n'utilise pas une multiprise C.A. de protection contre les surtensions d'au moins 1000 joules, votre garantie est annulée.
Les nombres d'ARM sont disponibles en appelant le Service de soutien technique au 866-294-1660.
Avis de non-responsabilité:
À la connaissance de weBoost, les renseignements fournis sont complets et exacts. Toutefois, weBoost n'est pas responsable des pertes commerciales ou personnelles de toute contrefon de brevet ou de l'atteinte des droits de tiers causées par l'utilisation de cet apparéil.
Copyright © 2015 weBoost. Tous droits réservés.
