QSWM4084C - Commutateur QNAP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau géré de bureau
Marque	QNAP
Modèle	QSW-M408-4C
Dimensions (L x P x H)	285 x 105 x 27 mm
Poids	0,8 kg
Alimentation	Adaptateur secteur 12 V DC, 3 A (36 W)
Nombre de ports	8 ports 2,5GbE RJ45 + 4 ports 10GbE SFP+
Interface de gestion	Web (QSS) ou Qfinder Pro
Protocoles supportés	VLAN, RSTP, LLDP, IGMP snooping, ACL, QoS, LAG
Fonctions principales	Gestion des ports, VLAN, agrégation de liens, RSTP, LLDP, table MAC, IGMP snooping, ACL, QoS, mise à jour firmware
Entretien et nettoyage	Débrancher l'appareil, utiliser un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support QNAP en cas de panne.
Informations générales	Commutateur géré conçu pour les petites et moyennes entreprises. Garantie constructeur 2 ans.
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	5 % à 95 % HR (sans condensation)

FOIRE AUX QUESTIONS - QSWM4084C QNAP

Comment accéder à l'interface de gestion du commutateur ?

Vous pouvez accéder via un navigateur web en utilisant l'adresse IP du commutateur ou via Qfinder Pro, un utilitaire de bureau qui détecte automatiquement les appareils QNAP sur le réseau.

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe est l'adresse MAC du commutateur sans les deux-points, en majuscules (ex: 00:0a:0b:0c:00:01 devient 000A0B0C0001).

Comment réinitialiser le mot de passe administrateur ?

Si vous oubliez le mot de passe, maintenez enfoncé le bouton de réinitialisation physique pendant 5 secondes. Le mot de passe revient à la valeur par défaut (adresse MAC).

Comment mettre à jour le firmware ?

Vous pouvez utiliser la Mise à jour en direct dans QSS, télécharger manuellement le firmware depuis le site QNAP, ou utiliser Qfinder Pro pour mettre à jour automatiquement le commutateur.

Comment configurer un VLAN ?

Allez dans Configuration > VLAN, cliquez sur Ajouter, spécifiez un ID VLAN et sélectionnez les ports à inclure. Les ports marqués peuvent appartenir à plusieurs VLAN.

Comment activer le protocole RSTP ?

Allez dans Configuration > RSTP > Configuration RSTP, activez le commutateur et cliquez sur Enregistrer. Par défaut, la priorité du pont est 32768.

Comment créer une ACL basée sur l'adresse IP ?

Allez dans Configuration > ACL > Par adresse IP, cliquez sur Ajouter, définissez le numéro ACL, les adresses IP source/destination, le masque, les ports, et l'action (Autoriser/Refuser).

Comment configurer une agrégation de liens (LAG) ?

Allez dans Configuration > Agrégation de liens, identifiez un groupe, cliquez sur Modifier, et configurez les paramètres du groupe. Le LAG combine plusieurs ports pour augmenter la bande passante.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Connectez-vous à QSS, allez dans Système > Paramètres système > Réinitialisation d'usine, cliquez sur Réinitialisation d'usine et confirmez. Vous pouvez aussi maintenir le bouton de réinitialisation pendant 10 secondes.

Comment vérifier l'état des ports et le trafic ?

Sur le tableau de bord de QSS, vous pouvez voir l'état de tous les ports, le trafic des ports 2,5GbE et 10GbE, et les statistiques détaillées dans Configuration > Gestion des ports.

MODE D'EMPLOI QSWM4084C QNAP

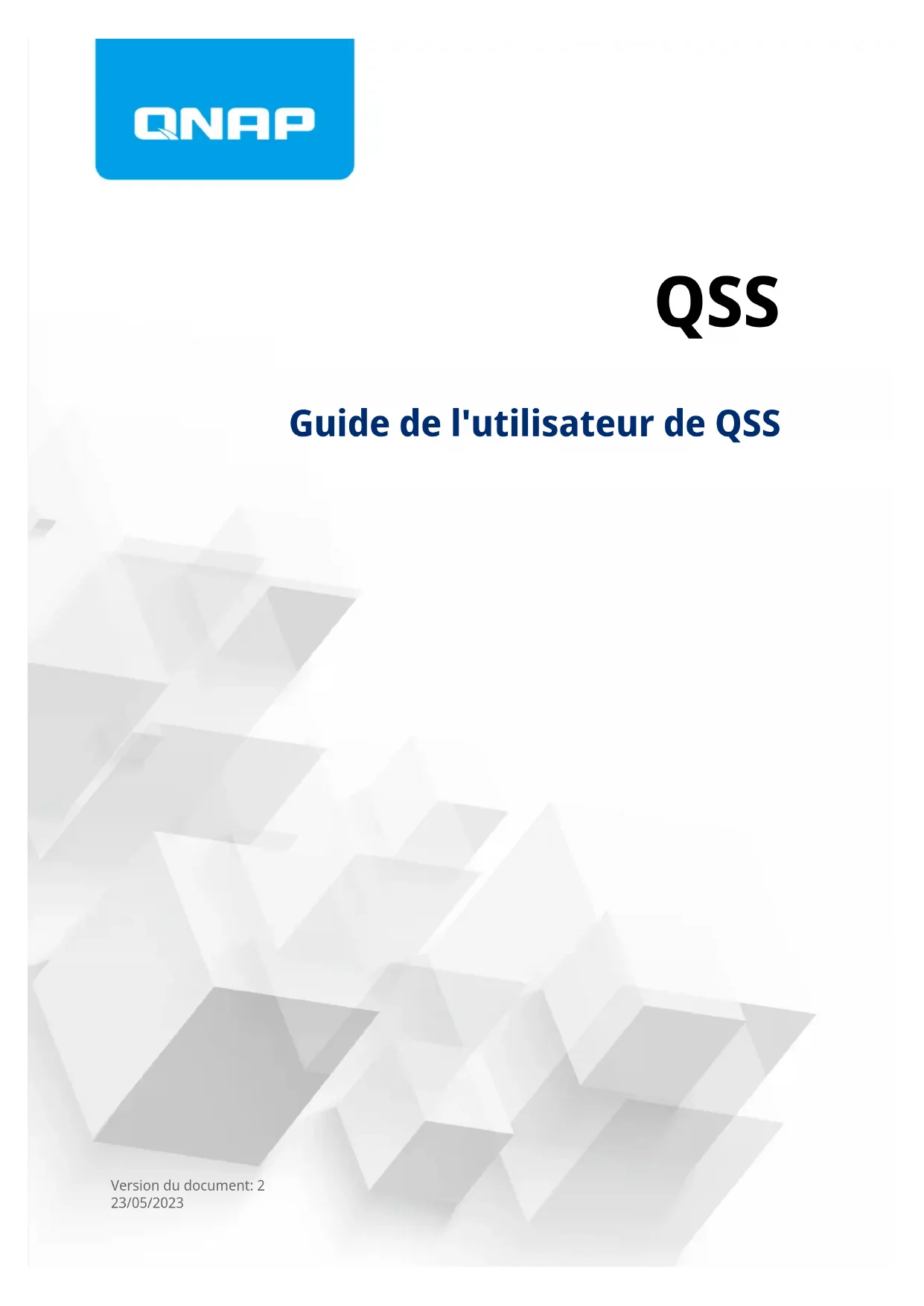

Guide de l'utilisateur de QSS

Table des matieres

1. Vue d'ensemble

A propos de QSS 3
Acces au commutateur 3
Acces au commutateur à l'aide d'un navigateur 3
Acces au commutateur à l'aide de Qfinder Pro. 4
Premiers pas. 4

2. Navigation de QSS

Barre de tâches 6
Vue d'ensemble 6

3. Configuration de réseau

Gestion des ports. 8

Etat du port 9
Statistiques du port. 9
Configuration des paramètres de port. 9

VLAN 10

Ajout d'un VLAN 10
Modification d'un VLAN 11
Suppression d'un VLAN. 11

Configuration d'un groupe d'agrogation de liens (LAG). 11

Protocole Rapid Spanning Tree (RSTP) 12

Activation du RSTP. 13
Définition de la priorité du pont. 13
Désactivation du RSTP 14

LLDP. 14

Activation du LLDP. 14
Désactivation du LLDP. 14
Appareils distants LLDP. 15
Table d'adresses MAC. 15

Snooping IGMP 17

Activation du snooping IGMP. 17
Configuration du snooping IGMP. 17
Désactivation du snooping IGMP. 18
Statistiques de surveillance IGMP. 18

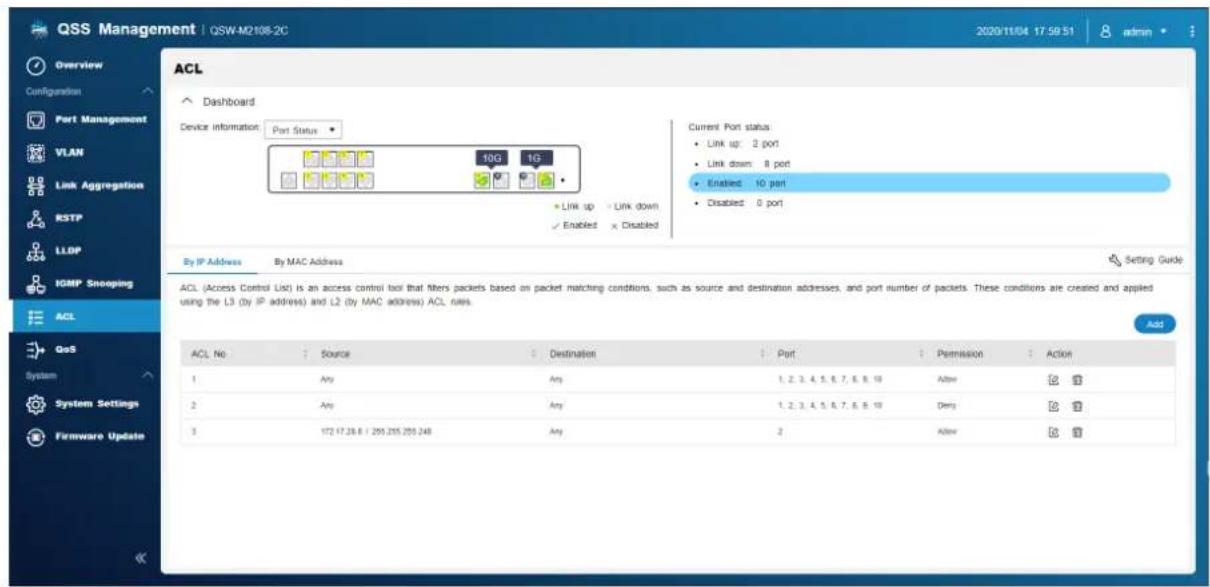

Listes de contrôle d'accès (ACL) 18

ACL basée sur l'adresse IP. 19
ACL basée sur l'adresse MAC. 20

QoS 21

Configuration de la priorité DSCP pour QoS 22
Configuration de la priorite CoS pour QoS. 22

4. Système

Parametres système 24
Configuration du nom du commutateur 24
Configuration des informations IP du commutateur 24
Configuration des paramètres de mot de passage 24
Configuration des paramètres d'heure 25
Sauvegarde/Restauration 25
Redemarrer le commutateur 26
Réinitialisation du mot de passer du commutateur 26

Réinitialiser le commutateur aux paramètres d'usine 27

Mise à jour du firmware 27

Configuration de firmware requise 28

Recherche de mises à jour automatiques 28

Mise à jour manuelle du firmware. 29

Mise à jour du firmware à l'aide de Qfinder Pro. 30

1. Vue d'ensemble

A propos de QSS

QSS est un outil de gestion centralisée pour vos-appareils commutateurs QNAP gérés.

Accès au commutateur

Méthode Description	Configuration requise
Navigateur web Vous pouvez accéder	er au commutateur à l'aide de n'importequel ordinateur du même réseauusi vous disposez des informationssuivantes :·Nom ducommutateur (exemple :http://example123/) ouadresse IP·Informations d'identificationd'ouverture de session d'uncompte d'utilisateur validerPour plus de détails, consultezAccès au commutateur à l'aide d'un navigateur	·Ordinateur connecté au mêmeréseau que le commutateur·Navigateur web
Qfinder Pro Qfinder Pro est un utilitaireirede bureau qui vous permetde localiser et d'accéder auxappareils QNAP sur un réseauspécifique. L'utilitaire prend encharge Windows, macOS, Linux etChrome OS.Pour plus de détails, consultezAccès au commutateur à l'aide deQfinder Pro.	·Ordinateur connecté au mêmeréseau que le commutateur·Navigateur web·Qfinder Pro

Accès au commutateur à l'aide d'un navigateur

Voupue acceder au commutateur a l'aide d'un ordinateur sur le reseau si vous connaissiez son adresse IP et les informations de connexion d'un compte d'utiliser valide.

Remarque

Si vous ne connaissiez pas l'adresse IP du commutateur, vous pouvez la localiser en utilisant Qfinder Pro.

1. Vérifiez que votre ordinateur est connecté au même réseau que le commutateur.
2. Ouvrez un navigateur web sur votre ordinateur.
3. Entrez l'adresse IP du commutateur dans la barre d'adresse.
4. Spécifiez le nom d'utilisateur et le mot de passer par défaut.

Nom d'utilisateur par défaut Mot de passer par défaut
admin	L'adresse MAC de l'image du commutateur en omettant les deux-points () et en mettant en majuscule les lettres. ConseilPar exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, lemot de passer par défaut est 000A0B0C0001.Vous pouvez trouver l'adresse MAC à l'aide de QfinderPro. Elle est également imprimée sur une étiquette de l'appareil en tant que « MAC ».

1. Cliquez sur Se connecter.

Le bureau QSS apparait.

Accès au commutateur à l'aide de Qfinder Pro

1. Installez Qfinder Pro sur un ordinateur qui est connecté au même réseau que le commutateur.

Conseil

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/en/utilities.

1. Ouvrez Qfinder Pro.

Qfinder Pro recherche automatiquement tous les apparéils QNAP sur le réseau.

1. Localisez le commutateur dans la liste, puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion de QSS s'ouvre dans le navigateur web par défaut.

1. Spécifiez le nom d'utilisateur et le mot de passer par défaut.

Nom d'utilisateur par défaut Mot de passer par défaut
admin	L'adresse MAC de l'image du commutateur en omettant les deux-points (:) et en mettant en majuscule les lettres.ConselIPar exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, lemot de passer par défaut est 000A0B0C0001.Vous pouvez trouver l'adresse MAC à l'aide de QfinderPro. Elle est également imprimée sur une étiquette de l'appareil en tant que « MAC ».

1. Cliquez sur Connexion.

Le bureau QSS apparait.

Premiers pas

1. Connectez-vous au commutateur en tant qu'administrateur.

Le compte administrateur par défaut est admin.

Pour plus de détails, consultez Accès au commutateur.

1. Configurez les paramètres IP du système.

Pour plus de détails, consultez Configuration des informations IP du commutateur.

1. Configurez les parametes de port.

Pour plus de détails, consultez Configuration des paramètres de port.

1. Ajoutez et configurez les VLAN.

Pour plus de détails, consultez VLAN.

2. Navigation de QSS

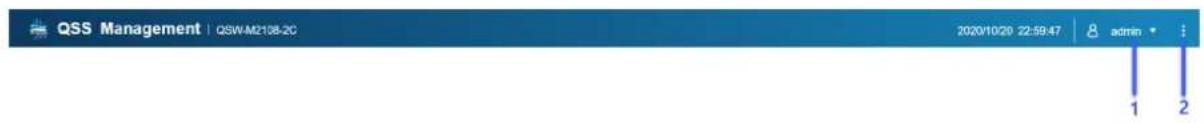

Barre de tâches

Numéro Élément Actions possibles de l'utilisateur
1 [USER_NAME] Déconnexion : Déconnecte l'utilisateur	de la session en cours
2 Plus Cliquez sur lebouton pour afficher les	éléments de menu suivants : • Redémarrer le commutateur Pour plus de détails, consultez Redémarrer le commutateur. • Langue : Oùvre une liste de langues prises en charge et vous permet de changer la langue du système d'exploitation • À propos : Affiche les informations suivantes : • Modèle du matériel • Version du système d'exploitation

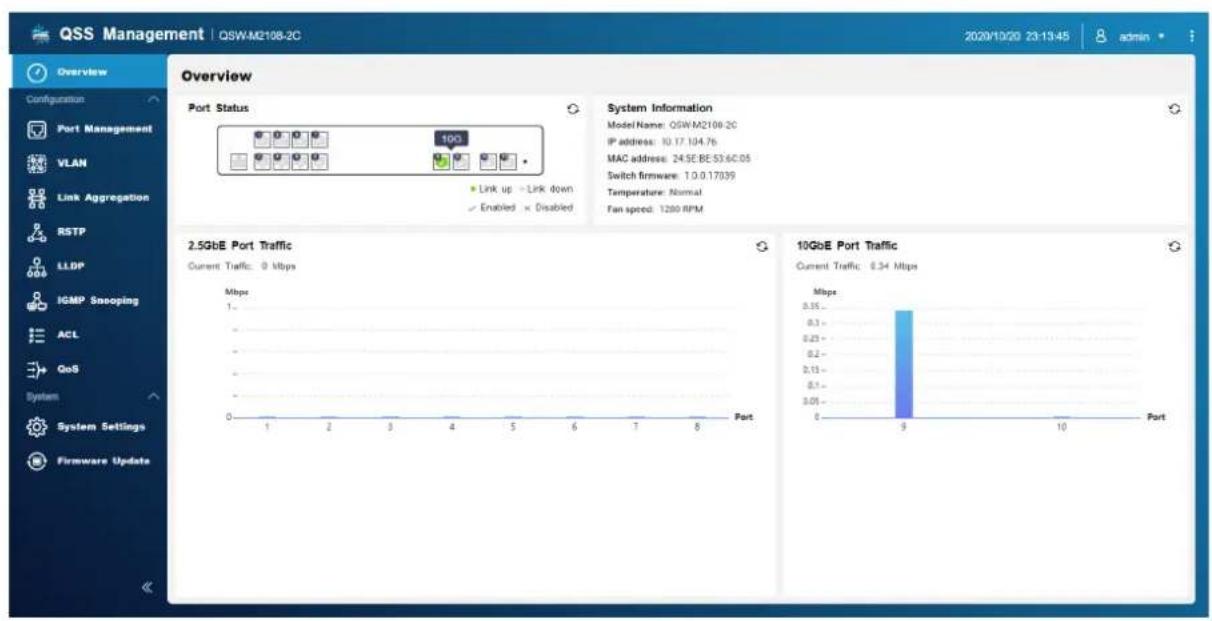

Vued'ensemble

Cet écran affiche les informations sur le commutateur, dont l'état de tous les ports, les informations système ainsi que le traffic des ports 2,5GbE et 10GbE.

3. Configuration de réseau

Cette section décrit comment utiliser les paramétres réseau de QSS pour définir la configuration basique du commutateur. La configuration basique du commutateur comprend la gestion des ports, la configuration VLAN, la configuration de différents protocoles et la gestion du traffic via Quality of Service (QoS) et les Lists de contrôle d'accès (ACL).

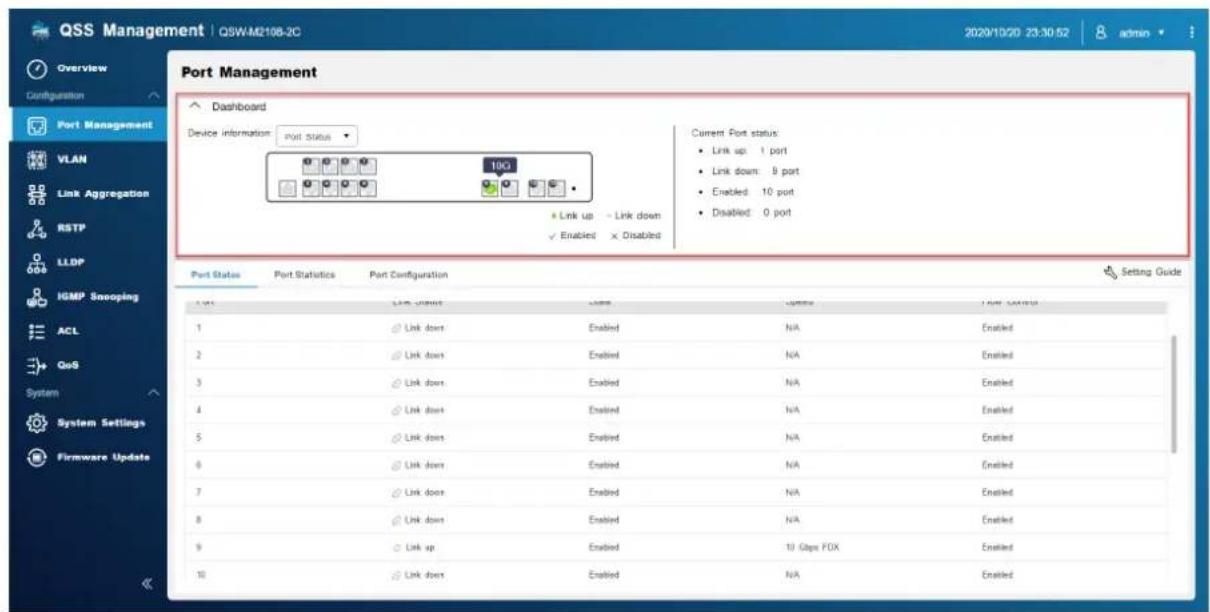

Tableau de bord

Le tableau de bord s'ouvre dans la section configuration de QSS. Cliquez sur le menu deroulant dans le tableau de bord pour afficher I'etat des ports, I'etat du VLAN, I'etat de l'agregation de liens ainsi que le traffic des ports sur les ports 2,5GbE et 10GbE.

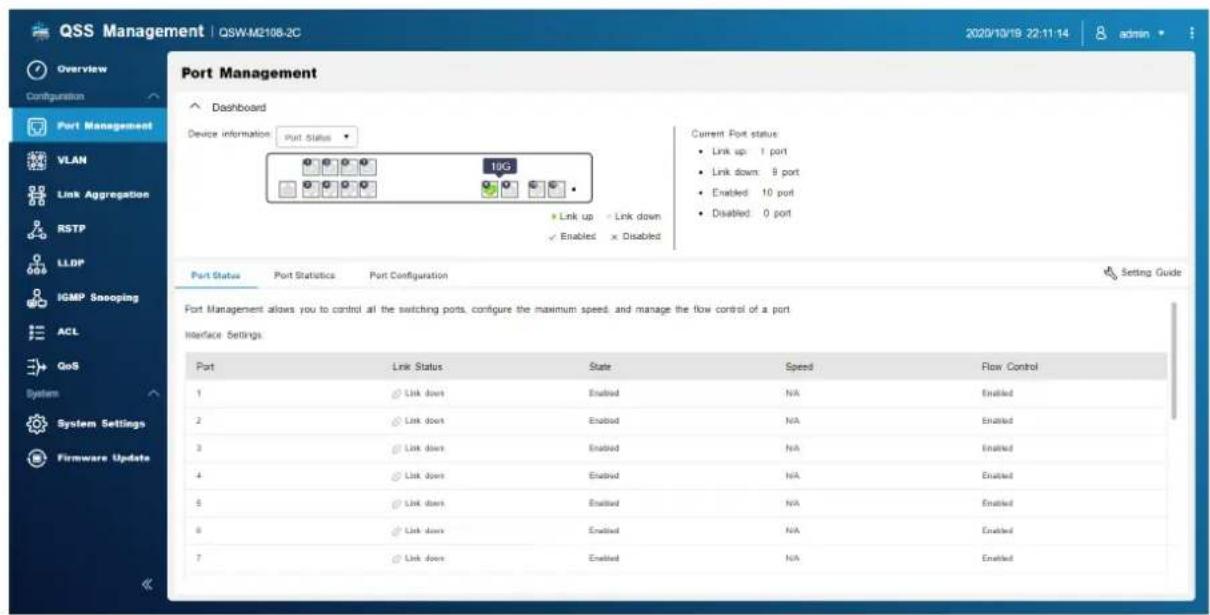

Gestion des ports

Cet écran affiche les information d'etat et les statistiques de transmission des ports et du groupe d'agrogation de liens (LAG) et fournit un accès aux options de configuration des ports.

Etat du port

Cet écran affiche des informations d'etat sur chaque port du commutateur.

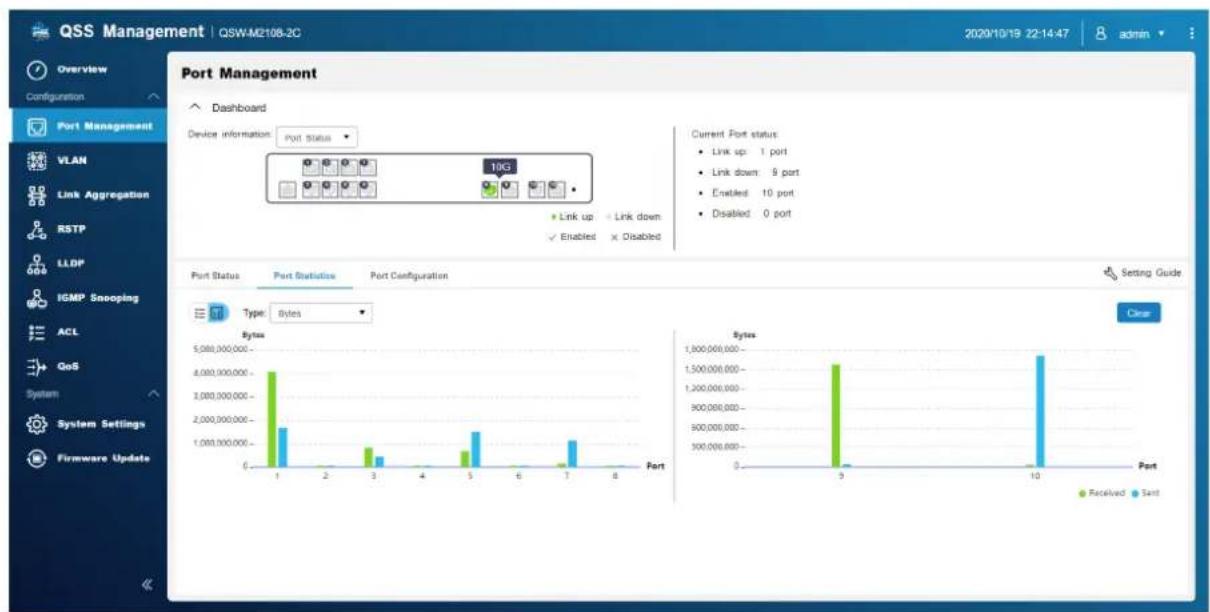

Statistiques du port

Cet écran affiche des informations statistiques sur chaque port du commutateur. Les statistiques de port incluent des informations sur les paquets transmis et reçus. Vous pouvez filtrer les statistiques pour chaque port.

Configuration des paramètres de port

1. Ouvrez QSS.

2. Allez dans Configuration > Gestion des ports.

3. Allez dans Configuration du port.
4. Identifiez un port.
5. Configurer les paramètres.

Paramètre Description
État Contrôle le statut du port
Vitesse Contrôle la vitesse maximal	e que le port peut utiliser
Contrôle de flux	Contrôle le statut du contrôle de flux sur le port
	Important Le contrôle de flux n'est pas pris en charge lorsque la vitesse du port est définie sur HDX.

1. Cliques sur Enregistrer.

QSS enregistr les paramètres.

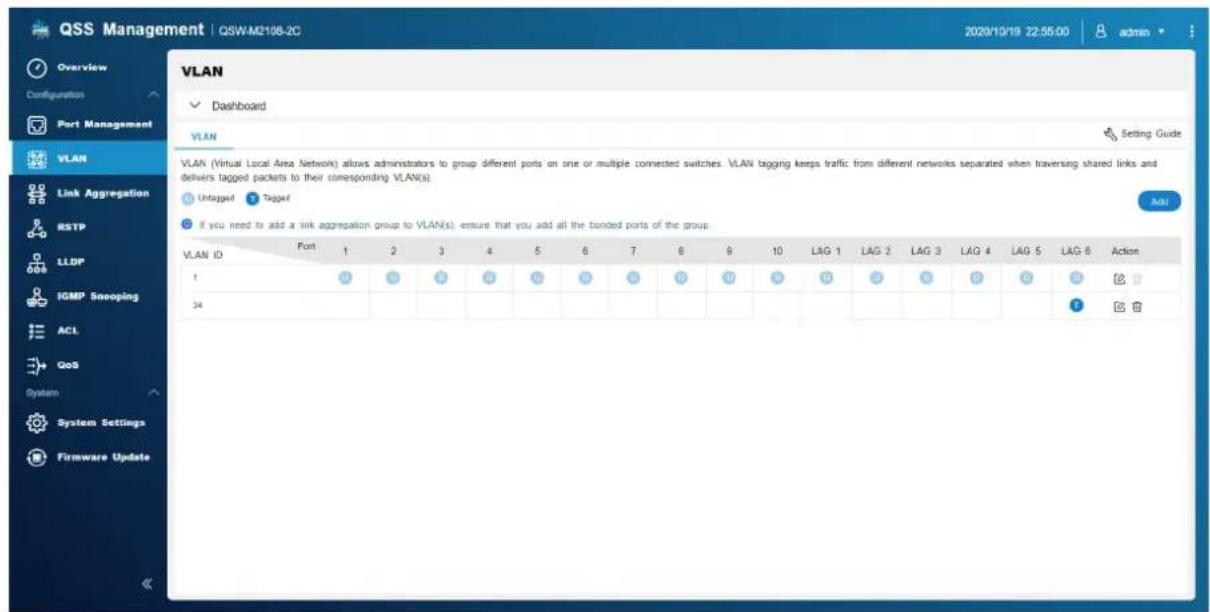

VLAN

Un réseau local virtuel (VLAN) regroupe plusieurs appareils réseau et limite le domaine de diffusion. Les membres du VLAN sont isolés et le traffic réseau est uniquement envoyé entre les membres du groupe.

Cet écran affiche des informations sur les VLAN existants et fournit un accès aux options de configuration de VLAN.

Ajout d'un VLAN

1. Ouvrez QSS.

2. Allez dans Configuration > VLAN.

3. Cliques sur Ajouter. La fenetre Ajouter un VLAN s'ouvre.

4. Spécífiez un ID de VLAN.
5. Sélectionnez les ports à inclure dans le VLAN.
   Seuls les ports marqués peuvent appartenir à plusieurs VLAN.
6. Cliques sur Enregistrer.

QSS ajoute le VLAN.

Modification d'un VLAN

1. Ouvrez QSS.
2. Allez dans Configuration > VLAN.
3. Identifiez un VLAN.
4. Cliques sur La fenêtre Modifier un VLAN s'ouvre.
5. Sélectionnéz les ports à inclure dans le VLAN.
6. Cliquez sur Enregistrer.

QSS met à jour le VLAN.

Suppression d'un VLAN

1. Ouvrez QSS.
2. Aliez dans Configuration > VLAN.
3. Identifiez un VLAN.
4. Cliquez sur Une boîte de dialogue s'ouvre.
5. Cliquez sur Supprimer.

QSS supprime le VLAN.

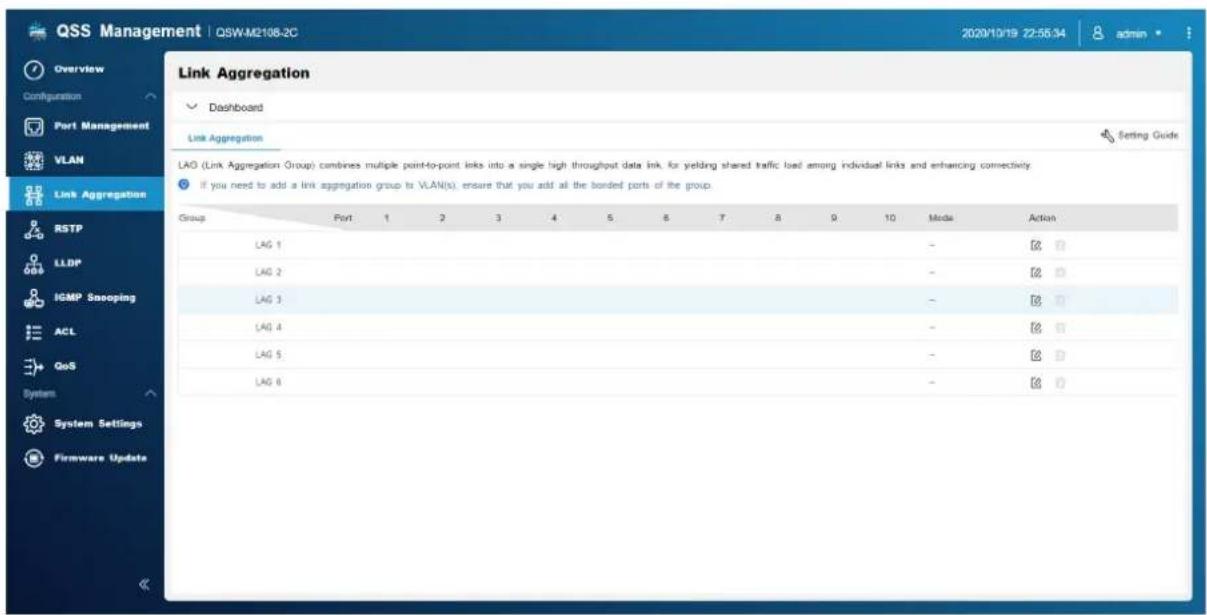

Configuration d'un groupe d'agrégation de liens (LAG)

L'agrogation de liens combine plusieurs adaptateurs reseau pour augmenter la flexibilité des ports et la redondance des liens.

Cet écran affiche des informations sur les groupes d'agrégation de liens existants et permet d'acceder aux options de configuration.

1. Ouvrez QSS.
2. Allez dans Configuration > Agrégation de liens.
3. Identifiez un groupe.
4. Cliquez sur

La fenêtre Modifier le groupe s'ouvre.

1. Configurez les paramètres du groupe.
2. Cliquez sur Enregistrer.

QSS met à jour les paramètres du groupe.

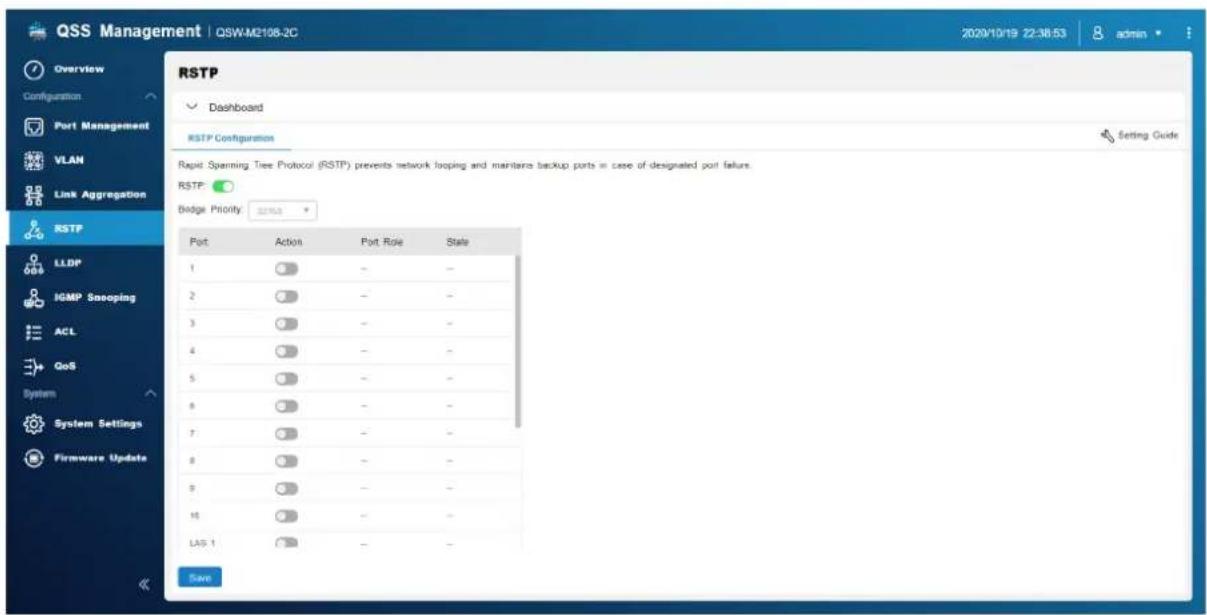

Protocole Rapid Spanning Tree (RSTP)

Le RSTP fournit une convergence rapide de l'arbre couvrant et établit une topologie sans boucle pour le réseau du commutateur. Le RSTP vous permet d'activer des liaisons de secours en cas de panne d'une liaison active.

Remarque

• Par défaut, le RSTP est désactivé.
• Par défaut, la priorité du pont pour le commutateur est 32768.

Activation du RSTP

1. Aliez dans Configuration > RSTP > Configuration RSTP.
2. Cliquez sur
3. Cliquez sur Enregistrer.
   QSS active le RSTP sur tous les ports.

Conseil

Desports individuels peuvent etre configurés pour désactiver le RSTP.

Définition de la priorité du pont

Yououpouezconfigurerla priorite du pont RSTP du commutateur dans le champ de configuration RSTP.

1. Aliez dans Configuration > RSTP > Configuration RSTP.
2. Activez RSTP.

Remarque

Pour plus de détails, consultez Activation du RSTP.

1. Sélectionnéz la priorité du pont RSTP depuis la liste déroulante.

Remarque

Par défaut, la priorité est 32768 et nous vous recommendons de définir la priorité du pont sur 0 pour la priorité du pont racine.

1. Cliques sur Enregistrer.

QSS met à jour la priorité du pont RSTP

Désactivation du RSTP

1. Aliez dans Configuration > RSTP > Configuration RSTP.
2. Cliquez sur pour désactiver le RSTP.
3. Cliquez sur Enregistrer. QSS désactive le RSTP.

LLDP

Le protocole LLDP (Link Layer Discovery Protocol) utilise des diffusions périodiques pour diffuser des informations sur les appareils sur le réseau et découvert les appareils voisins. LLDP est un protocole de couche 2 qui permet aux systèmes utilisant différents protocoles de couche réseau d'échanger des informations les uns sur les autres.

Cet écran affiche des informations sur les apparciels déteCTS et vous permet d'activer et de désactiver LLDP.

Activation du LLDP

1. Ouvrez QSS.
2. Allez dans Configuration >LLDP.
3. Cliquez sur
4. Cliquez sur Enregistrer.

QSS active le LLDP.

Désactivation du LLDP

1. Ouvrez QSS.

2. Aliez dans Configuration >LLDP.

3. Cliquez sur

4. Cliques sur Enregistrer.

QSS désactive le LLDP.

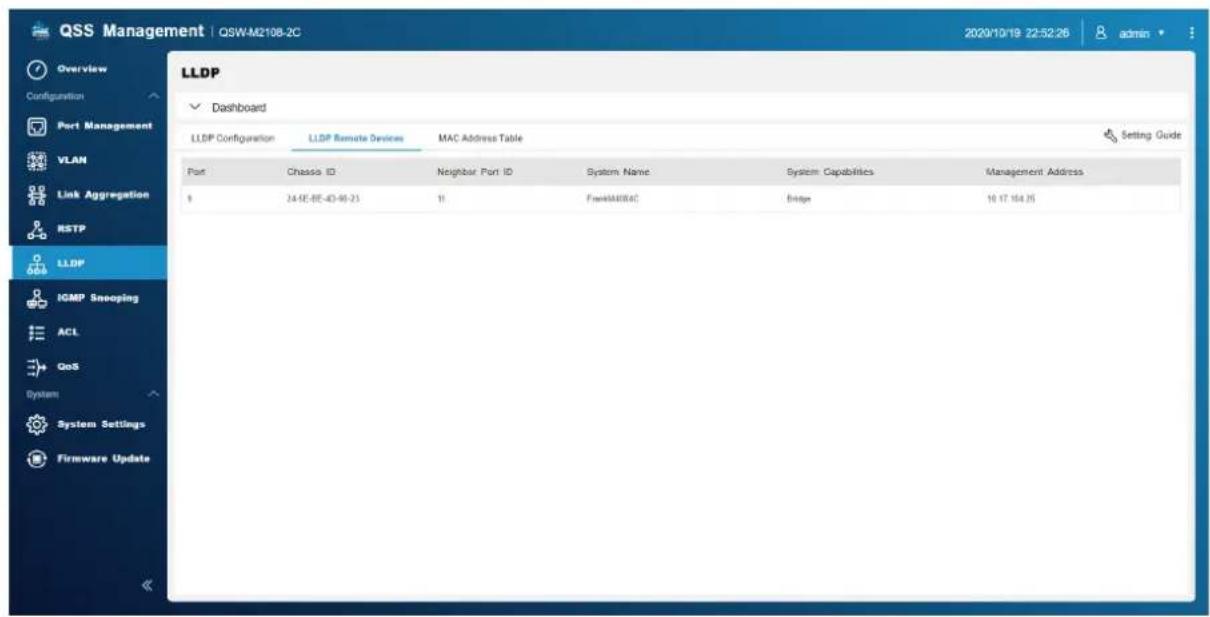

Cet écran affiche des informations sur les apparciels distants déteçés.

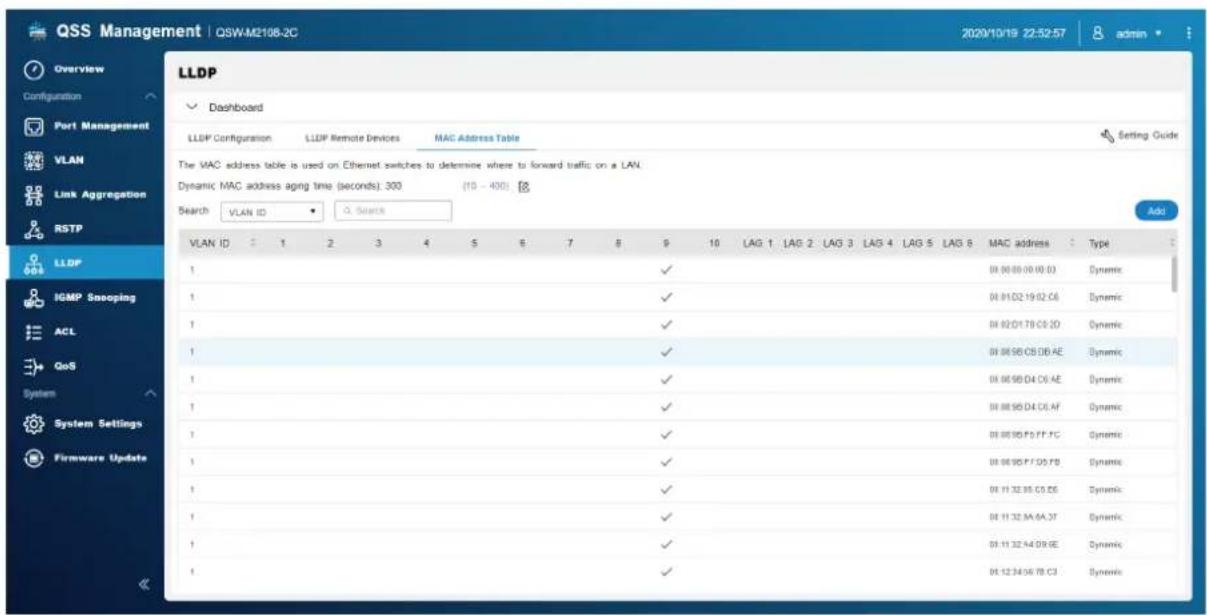

Table d'adresses MAC

La table d'adresses MAC suit les adresses MAC et transfere le traffic unidiffusion associé via des ports spécifique.

Cet écran affiche des informations sur les adresses MAC existantes et permet d'acceder aux options de configuration des adresses MAC.

Ajout d'une adresse MAC statique

1. Ouvrez QSS.
2. Aliez dans Configuration >LLDP >Table d'adresses MAC
3. Cliquez sur Ajouter.

La fenêtre Ajouter une adresse MAC statique s'ouvre.

1. Configurez les parametes d'adresse MAC.

a. Spécifiez un ID de VLAN.
b. Spécifiez une adresse MAC.
c. Sélectionnez un port.

1. Cliquez sur Enregistrer.

La fenêtre Ajouter une adresse MAC statique se ferme.

QSS ajoute l'adresse MAC.

Suppression d'une adresse MAC statique

1. Ouvrez QSS.
2. Allez dans Configuration >LLDP>Table d'adresses MAC
3. Identifiez une adresse MAC statique.
4. Cliquez sur

Une boîte de dialogue s'ouvre.

1. Cliquez sur Supprimer.

QSS supprime l'adresse MAC.

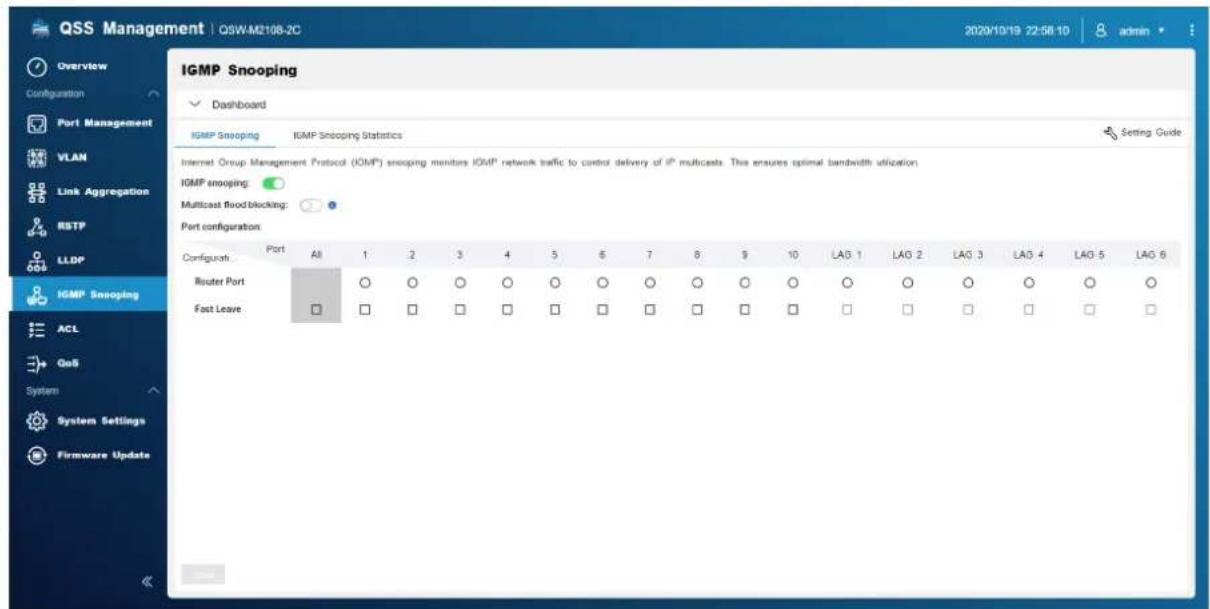

Snooping IGMP

Le snooping IGMP (Internet Group Management Protocol) gère les appartenances aux groupes de multidiffusion IP. L'IGMP est utilisé par les hôtes IP et les commutateurs multidiffusion adjacents pour établier des appartenances à un groupe de multidiffusion.

Cet écran affiche des informations sur les groupes IGMP détectés et permet d'acceder aux options de configuration.

Activation du snooping IGMP

1. Ouvrez QSS.
2. Accedez à Configuration > Snooping IGMP
3. Cliquez sur
4. Cliquez sur Enregistrer.

QSS active le snooping IGMP.

Configuration du snooping IGMP

1. Ouvrez QSS.
2. Accedez à Configuration > Snooping IGMP
3. Configurez les parametes IGMP.

Paramètre Description
Blocage des flux multidiffusion	Bloque les inondations de multidiffusion provenant de sources inconnues
Port du routeur Spécifie les ports à utiliser comme p	port du routeur pour le VLANAprès avoir reçu un paquet IGMP, QSS transfère le traffic via les ports de routeur sélectionnés.
Déconnexion rapide Spécifie les ports qui prennant en charge la fonctionnalité de déconnexion rapide IGMP v2Après avoir reçu un message IGMP Leave, QSS arrêté de transférer le traffic multidiffusion aux ports Déconnexion rapide sélectionnés.

1. Cliquez sur Enregistrer.

QSS enregistre les parametes.

Désactivation du snooping IGMP

1. Ouvrez QSS.
2. Accedez à Configuration > Snooping IGMP.
3. Cliquez sur
4. Cliquez sur Enregistrer.

QSS désactive le snooping IGMP.

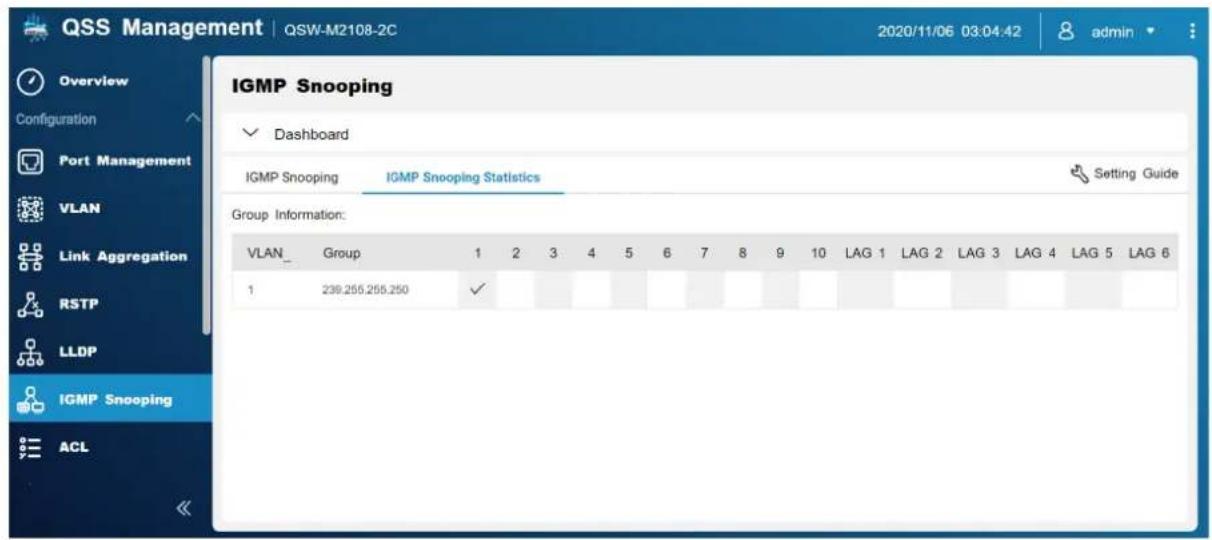

Statistiques de surveillance IGMP

Cet écran affiche les informations statistiques concernant toutes les informations du groupe de multidiffusion de snooping IGMP détecté dans le VLAN spécifique.

Listes de contrôle d'accès (ACL)

Les listedes de contrôle d'accès vous permettent de gérer le traffic réseau dans un commutateur en utilisant des ensembles de règles contrôliées. Chaque règle ACL est spécifique à un ensemble de conditions créé

par un utilisateur qu'un paquet de données doit satisfaire afin de correspondre à la rège. Si un paquet de données n'a pas de correspondence avec une rège ACL, le commutateur applique la rège par défaut. Sinon, le commutateur fait correspondre le paquet de données avec la rège et autorise ou refuse le paquet.

VousspuvezutiliserlesACL pour contrroler l'acces hotea differentes parties d'un reseau ou pour contrcler le transfert ou le blocage du traffic au niveau du commutateur.

ACL basée sur l'adresse IP

Une ACL d'adresse MAC vous permet de filtrer le traffic en utilisant les adresses IP à l'aide des informations de Couche 3 afin d'autoriser ou de refuser le traffic réseau.

Ajout d'une règle ACL basée sur l'adresse IP

1. Aliez dans Configuration > ACL > Par adresse IP .
2. Cliquez sur Ajouter.

La fenêtre Ajouter un ACL - Adresse IP s'ouvre.

1. Configure les paramètres ACL.

Paramètre Action utiliser
N° ACL. Spécifiez un nombre compris entre 1 et 255
Source
Adresse IP source Spécifiez l'adresse IP source
Masque de sous-réseau source Spécifiez le masque	de sous-réseau source
Destination
Adresse MAC de destination Spécifiez l'adresse IP de destination
Masque de sous-réseau de destination	Spécifiez le masque de sous-réseau de destination
Port Sélectionnez Tous pour selectionner tous les portsinon, vous pouvez configurer la règle ACL basée sur l'adresse IP sur des ports spécifique enclinquant sur la case du port.
Autorisation Sélectionnez l'une des options suivantes :	• Autoriser • Refuser

1. Cliquez sur Enregistrer.

QSS ajoute la regle ACL basée sur l'adresse IP.

Configuration d'une règle ACL basée sur l'adresse IP

1. Allez dans Configuration > ACL > Par adresse IP .
2. Identifiez une rege.
3. Cliques sur

La fenêtre Modifier ACL - adresse IP s'ouvre.

1. Configurez les paramètres de la rège.

Pour plus de détails, consultez Ajout d'une règle ACL basée sur l'adresse IP.

1. Cliques sur Enregistrer.

QSS met à jour la règle ACL basée sur l'adresse IP.

Suppression d'une règle ACL basée sur l'adresse IP

1. Allez dans Configuration > ACL > Par adresse IP .
2. Identifiez une reileg.
3. Cliquez sur

Un message de confirmation apparait.

1. Cliquez sur Supprimer.

QSS supprime la regle ACL basée sur l'adresse IP.

ACL basée sur l'adresse MAC

Une ACL d'adresse MAC vous permet de filtrer le traffic en utilisant les adresses MAC à l'aide des informations d'en-tête de Couche 2 de chaque port.

Ajout d'une règle ACL basée sur l'adresse MAC

1. Allez dans Configuration > ACL > Par adresse MAC.
2. Cliquez sur Ajouter.

La fenêtre Ajouter un ACL - Adresse MAC s'ouvre.

1. Configurez les paramètres ACL.

Paramètre Action utiliser
N° ACL. Spécifiez un nombre compris entre 1 et 255
Adresse MAC source Spécifiez l'adresse MAC source
Adresse MAC de destination Spécifiez l'adresse MAC de destination
Port Sélectionnez Tous pour sélectionner tous les portsinon, vous pouvez configurer la règle ACL basée surMAC sur des ports spécifique en cliquant sur la casedu port.
Autorisation Sélectionnez l'une des options suivantes: :· Autoriser· Refuser

1. Cliquez sur Enregistrer.

QSS ajoute la règle ACL basée sur l'adresse MAC.

Configuration d'une règle ACL basée sur l'adresse MAC

1. Allez dans Configuration > ACL > Par adresse MAC.
2. Identifiez une rege.
3. Cliquez sur

La fenêtre Modifier ACL - adresse MAC s'ouvre.

1. Configurez les paramètres de la rège.

Pour plus de détails, consultez Ajout d'une règle ACL basée sur l'adresse MAC.

1. Cliquez sur Enregistrer.

QSS met à jour la règle ACL basée sur l'adresse MAC.

Suppression d'une règle ACL basée sur l'adresse MAC

1. Allez dans Configuration > ACL > Par adresse MAC.
2. Identifiez une règle.
3. Cliquez sur W

Un message de confirmation apparait.

1. Cliquez sur Supprimer.

QSS supprime la regle ACL basée sur l'adresse MAC.

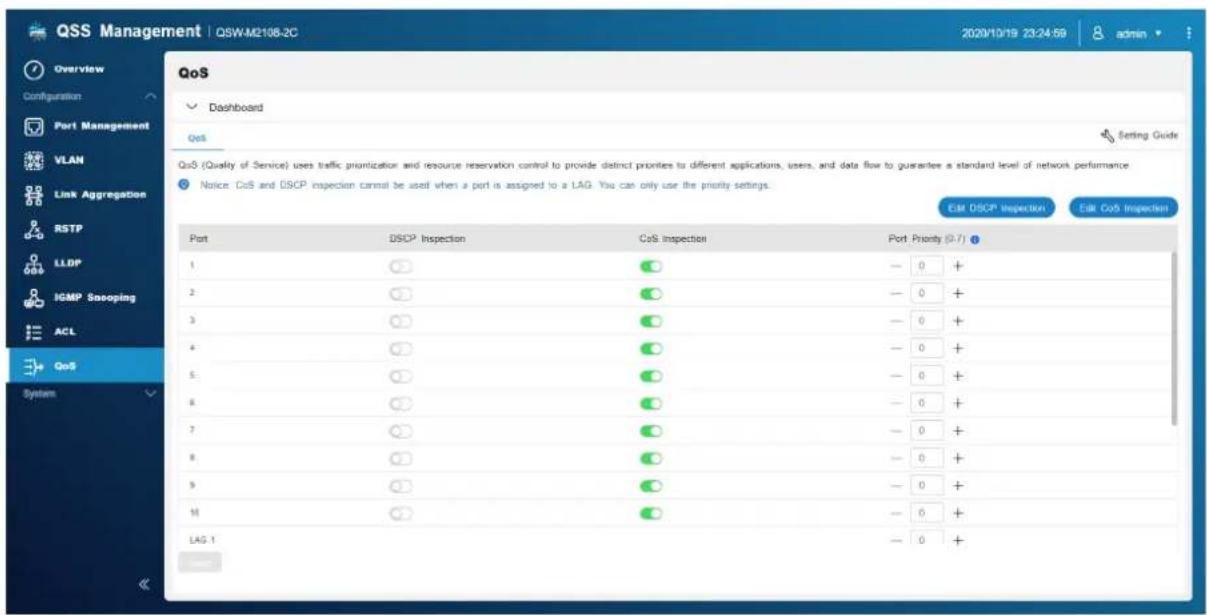

QoS

La qualite de service (QoS) ameliore la mise en forme du traffic reseau en classant et en hierarchisant les differentes peripheriques et paquets du reseau.

Cet écran permet d'accéder aux options de configuration QoS.

Configuration de la priorité DSCP pour QoS

Le DSCP (Point de code des services différentiés) est un champ 6 bits dans une en-tête IP de paquet qui est utilisé pour classer un paquet. La valeur DSCP détermine la file d'attente vers laquelle le paquet est transféré, en fonction de la priorité attribuée à la valeur DSCP (0 à 63).

1. Ouvrez QSS.
2. Allez dans Configuration > QoS
3. Identifiez un port.
4. Cliquez sur sous Inspection DSCP.
5. Cliquez sur Modifier l'inspection DSCP.
6. Attribuez une valeur de priorité entre 1 et 8 à la valeur DSCP.
7. Cliquez sur Enregistrer.

QSS met à jour la file d'attente de priorité pour la valeur DSCP.

1. Cliquez sur Enregistrer.

QSS met à jour les informations QoS.

Configuration de la priorité CoS pour QoS

Le CoS (Classe de service) est un champ 3 bits dans une en-tête Ethernet d'une trame. La valeur CoS déterminée la file d'attente vers laquelle le traffic est transféré, en fonction de la valeur CoS (0 à 7).

1. Ouvrez QSS.
2. Allez dans Configuration > QoS
3. Identifiez un port.

4. Cliquez sur sous Inspection CoS.

5. Cliquez sur Modifier l'inspection CoS.

6. Attribuez une valeur de priorité entre 1 et 8 à la valeur CoS.
7. Cliquez sur Enregistrer.

QSS met à jour la file d'attente de priorité pour la valeur CoS.

1. Cliquez sur Enregistrer.

QSS met à jour les informations QoS.

4. Système

Paramètres système

Cet écran contient des options de configuration système telles que les informations système, les informations IP, les paramètres de mot de passer, les paramètres d'heure ainsi que les paramètres de sauvégarde et de restauration du commutateur.

Configuration du nom du commutateur

1. Allez dans Système > Paramètres système > Informations système.
2. Cliquez sur
3. Spécifiez le nom de l'appareil :

Configuration requise :

• Longueur: 1-14caractères
• Caracteres validates:A-Z,a-z,0-9
• Caracteres spéciaux valides :Trait d'union (-), Soulignement (_, Période (.))

4.

Cliquez sur pour confirmer le nom de l'appareil.

QSS met à jour le nom du commutateur.

Configuration des informations IP du commutateur

1. Allez dans Système > Paramètres système > IP .
2. Sélectionnez un paramètre de configuration du réseau.

Paramètre Description
Obtenir automatiquement IP et DNS Si le réseau préend en charge DHCP, l'adaptateur obtient automatiquement l'adresse IP et les paramètres réseau.
Définir manuelle l'IP et le DNS	Attribuer manuelle une adresse IP statique. Vous doivent spécifique les informations suivantes : • Adresse IP fixe • Masque de sous-réseau • Passerelle par défaut

1. Cliques sur Enregistrer.

Configuration des paramètres de mot de passage

1. Allez dans Système > Paramètres système > Mot de passer.
2. Configurez les paramètres de mot de passer.

Conseil

Cliquez sur pour rendre le mot de passer visible.

Paramètre Action utiliser
Mot de passer actuel Spécifiez le mot de passer actuel de l'appareil
Nouveau mot de passer Spécifiez un mot de passer componant 8 à 20 caractères ASCII
Confirmez le nouveau mot de passer Entrez à nouveau	le nouveau mot de passer

3. Cliquez sur Enregistrer.

QSS vous déconnecte de l'interface du commutateur. Vous pouvez vous connecter à QSS avec le nom d'utilisateur et le nouveau mot de passer.

Configuration des paramètres d'heure

Remarque

VoudevezcorrectementconfigurerI'heurysystemepoureviterlesproblèmes suivants.

• Lorsque vous utilisez un navigateur web pour vous connecter à l'appareil ou enregistrer un fichier, l'heure de l'action affichée sera incorrecte.
• Les journaux d'evénements ne reflèceront pas l'heure exacte à laquelle les événements se sont produits.

• Les tâches planifiées ne s'executeront pas à la bonne heures.

• Aliez dans Systeme > Paramétres système > Heure.

• Sélectionnez un fuseau horsire.
• Spectoriez le format de date et d'heure.
• Sélectionnez le paramètre de l'heure.

Options Action utiliser
Configuration manuelle	Spécifiez la date et l'heure.
Synchroniser avec le serveur de temps Internet	Assurez-vous que votre apparéil est connecté à Internet puis spécifiez le nom du serveur de temps. Serveur : Nom du serveur Network Time Protocol (NTP) Exemples : time.nist.gov, time.windows.com Conseil Cliquez sur pour rafraîchir le serveur de temps.

1. Cliques sur Enregistrer.

Sauvegarde/Restauration

QSS fournit des fonctions de sauvégarde et de restauration système vous aidant à protéger les données de votre commutateur en cas de défaillance système.

Sauvegarde des paramètres système

1. Allez dans Système > Paramètres système > Sauvegarde et restauration .
2. Cliquez sur Sauvegarde.

Cet apparéil exporte les paramètres système vers un fichier BIN puis telécharge ce fichier sur votre ordinateur.

Restauration des paramètres système

Avertissement

Si le fichier de sauvégarde sélectionné contient des informations sur l'utilisateur ou le groupe d'utilisateurs qui existent déjà sur l'appareil, le système écrasera les informations existantes.

1. Allez dans Système > Paramètres système > Sauvegarde et restauration .
   Une fenêtre d'explorateur de fichiers s'ouvre.
2. Cliquez sur Parcourir.
3. Sélectionnez un fichier BIN valide contenant les paramètres système de l'appareil.
4. Cliquez sur Restaurer.

QSS restaure les paramètres du commutateur.

Redémarrer le commutateur

1. Ouvrez QSS.

2.

Cliquez sur 8 situé dans le coin supérieur droit de la page.

1. Cliquez sur Redemarrer le commutateur.

QSS redemarle le commutateur.

Réinitialisation du mot de passer du commutateur

Remarque

• Vous pouvez aussi réinitialiser le commutateur aux paramètres d'usine par défaut en maintainant enforcé le bouton de réinitialisation physique pendant 5 secondes.

• Le compte « admin » par défaut est activé automatiquement après la réinitialisation du système.

• Connectez-vous à QSS.

• Allez dans Systeme > Paramètres système > Réinitialisation d'usine.
• Cliquez sur Réinitialisation du mot de passer.

QSS réinitialise le mot de passer du commutateur.

Nom d'utilisateur par défaut Mot de passer par défaut
admin	L'adresse MAC de l'image du commutateur en omettant la ponctuation et enuttant en majuscule les lettres. Conseil Par exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passer par défaut est 000A0B0C0001. Vous pouvez trouver l'adresse MAC à l'aide de Qfinder Pro. Elle est également imprimée sur une étiquette de l'appareil en tant que « MAC ».

Réinitialiser le commutateur aux paramètres d'usine

La réinitialisation du commutateur supprime toutes les données stockées sur l'appareil et restaure le commutateur aux paramètres d'usine par défaut.

Conseil

Voussousseasi réinitialiser le commutateur aux paramètres d'usine par défaut en maintenant enforcé le bouton de réinitialisation physique pendant 10 secondes.

1. Connectez-vous à QSS.
2. Allez dans Systeme > Paramétres système > Réinitialisation d'usine.
3. Cliquez sur Réinitialisation d'usine.

Un message de confirmation apparait.

1. Cliquez sur Oui.

QSS réinitialise le commutateur aux paramètres d'usine par défaut.

Remarque

Pour vous reconnectcer à l'interface, vous doivent localiser l'appareil à l'aide de Qfinder Pro. Pour plus de détails, consultez Accès au commutateur.

Mise à jour du firmware

QNAP recommende de maintainir le firmware de votre apparéil à jour. Vous serez ainsi certain que votre apparéil pourrait profiter des nouvelles fonctionnalités logicielles de QSS, mises à jour de sécurité, améliorations et corrections de bugs.

You pouvezmettreà jourlefirmwareenutilisantl'une desmethodessuivantes：

Méthode de mise à jour Description
En utilisant Mise à jour en direct	Les mises à jour du firmware sont automatiquement détectées par QSS et installées sur votre apparéil. Pour des détails, consultez Recherche de mises à jour automatiques.
En utilisant Mise à jour du firmware	Vous pouvez rechercher les dernières mises à jour du firmware de l' apparéil sur le site Web QNAP, télécharger la mises à jour du firmware sur un ordinateur et l'instructor manuellement sur votre apparéil. Pour des détails, consultez Mise à jour manuelle du firmware.
En utilisant Qfinder Pro	Si votre apparéil est connecté au réseau local, vous pouvez utiliser Qfinder Pro pour rechercher et installer les dernières mises à jour du firmware. Pour des détails, consultez Mise à jour du firmware à l'aide de Qfinder Pro.

Configuration de firmware requise

Votre appeareil doit correspondre à la configuration requise suivante pour effectuer une mise à jour du firmware :

Paramètres Configuration requise
Paramètres matériels • Un ordinateur	Câbles EthernetRemarque• Un ordinateur est nécessaire pourmettre à jour le firmware manuellement ou via Qfinder Pro.QNAP recommende mettre à jour le firmware en utilisant des connexions Ethernet filaires afin de garantir que vous connexion réseau soit fiable au cours des mises à jour du firmware.
Sauvegarder les paramètres système	QNAP recommende des sauvegarder les paramètres système sur votre ordinateur avant de mettre à jour le firmware.Pour plus de détails, consultez Sauvegarde des paramètres système.
Privilèges d'administrateur Vous dévez être un administrateur du commutateur ou avoir des privilèges admin pour mettre à jour le firmware.
Arrêtier les opérations du commutateur	QNAP recommende d'accêter toutes les autres opérations du commutateur avant la mise à jour du firmware. Le commutateur doit être redémarré pour que la mise à jour du firmware prenne effet et peut interrompre les services ou opérations en cours du commutateur.
Nom du modele de l'appareil Assurez-vous d'avoir le nom du modele de commutateur correct.Vous pouvez trouver le nom du modele de commutateur à l'aide des méthodes suivantes:• Localisez le nom du modele sur une étiquette en bas ou à l'arrière de votre appareil.• Connectez-vous à votre apparatus pour couver le nom du modele.
Version du micrologiciel	Si vous mettez à jour le firmware à l'aide de la Mise à jour du firmware ou Qfinder Pro, assurez-vous que la version du firmware sélectionné corresponde au modele de votre apparatus.

Recherche de mises à jour automatiques

Avertissement

• Pour éviter la perte de données, QNAP recommende de sauvegarder toutes les données sur votre apparéil avant demettre à jour le firmware. Pour des détails sur la sauvegarde de données, consultez Sauvegarde/Restauration.

• N'eteignez pas votre apparéil durant le processus de mise à jour.

Important

• Assurez-vous d'examiner la Configuration de firmware requise avant demettre à jour le firmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre configuration matérielle et votre connexion réseau.

• Allez dans Système > Mise à jour du firmware > Mise à jour en direct .

• Cliquez sur Rechercher des mises à jour.

QSS recherche les mises à jour de firmware disponibles. Vous pouvez désirir de mettre à jour QSS si une mise à jour est disponible.

1. Cliquez sur Mettre à jour le système.

Un message de confirmation apparait.

1. Cliquez sur Mettre à jour.

QSS met à jour le firmware.

Mise à jour manuelle du firmware

Avertissement

• Pour éviter la perte de données, QNAP recommende de sauvegarder toutes les données sur votre apparéil avant demettre à jour le firmware. Pour des détails sur la sauvegarde de données, consultez Sauvegarde/Restauration.
• N'eteignez pas votre apparéil durant le processus de mise à jour.

Important

• Assurez-vous d'examiner la Configuration de firmware requise avant demettre à jour le firmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre configuration matérielle et votre connexion réseau.

• Telechargez le firmware de l'appareil.

a. Accédez à http://www.qnap.com/download.
b. Sélectionnez le type de produit.
c. Sélectionnez votre modèle d'appareil.
d. Lisez les notes de version et vérifie ce qui suit :

• Le modele d'appareil et la version de firmware correspondent.
• La mise à jour du firmware est nécessaire.

• Vérifiez toute instruction supplémentaire pour l'installation de la mise à jour du firmware.

• Assurez-vous que le modele du produit et que le firmware sont corrects.

• Sélectionnez le serveur de téléchargement en fonction de votre emplacement.

• Telechargez le package du firmware.
• Cliquez sur Parcourir.
• Sélectionnez un dossier.
• Enregistrez le package du firmware télécharge.
• Procedez à l'extraction du fichier image du firmware.
• Allez dans Système > Mise à jour du firmware > Mise à jour du firmware.
• Cliques sur Parcourir puis selectionné le fichier image de firmware extrait.
• Cliquez sur Mettre a jour le systeme.

Une fenêtre avec un message de confirmation apparait.

1. Cliquez sur Mettre à jour.

L'appareil redémarre immédiatement.

Mise à jour du firmware à l'aide de Qfinder Pro

Avertissement

• Pour éviter la perte de données, QNAP recommende de sauvegarder toutes les données sur votre apparéil avant demettre à jour le firmware. Pour des détails sur la sauvegarde de données, consultez Sauvegarde/Restauration.
• N'eteignez pas votre apparéil durant le processus de mise à jour.

Important

• Assurez-vous d'examiner la Configuration de firmware requise avant demettre à jour le firmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre configuration matérielle et votre connexion réseau.

• Telechargez le firmware de l'appareil.

a. Accédez à http://www.qnap.com/download.
b. Sélectionnez le type de produit.
c. Sélectionnez votre modèle d'appareil.
d. Lisez les notes de version et vérifie ce qui suit :

• Le modele de NAS et la version de firmware correspondent.
• La mise à jour du firmware est nécessaire.

• Vérifiez toute instruction supplémentaire pour l'installation de la mise à jour du firmware.

• Assurez-vous que le modele du produit et que le firmware sont corrects.

• Sélectionnez le serveur de téléchargement en fonction de votre emplacement.

• Telechargez le package du firmware.

• Cliquez sur Parcourir.
• Sélectionnez un dossier.
• Enregistrez le package du firmware télécharge.
• Procedez à l'extraction du fichier image du firmware.
• Ouvrez Qfinder Pro.
  Qfinder Pro affiche une liste d'appareils QNAP de votre réseau.
• Sélectionné le commutateur dans la liste d'appareils.
• Rendez-vous dans Outils > Mettre à jour le firmware.

Conseil
Vous pouvez aussi faire un cli c droit sur le modèle de NAS dans la liste puis selectionner Mettre à jour le firmware.

La fenêtre Mise à jour du firmware apparait.

1. Entrez votre nom d'utilisateur et mot de passer QSS. Qfinder Pro affiche l'écran Mettre à jour le firmware.
2. Sélectionnéz l'un des méthodes suivantes de mise à jour du firmware :

Méthodes Étapes
Mettre à jour manuellement le firmware	a. Cliquez sur Chemin du fichier de l'image du firmware système. b. Cliquez sur Parcourir. c. Localisez le fichier image télécharge de mise à jour du firmware. d. Cliquez sur OK.
Mettre à jour automatiquement le firmware	a. Cliquez sur Mettre automatiquement à jour le firmware vers la version la plus récente. b. Qfinder Pro recherche la dernière mise à jour du firmware. c. Cliquez sur Mettre à jour.

Le fichier image de mise à jour du firmware est listed dans le tableau ci-dessous.

1. Effectuez l'une des actions suivantes :

Action Étapes
Mettre à jour un seul NAS Sélectionnez l'apparei	que vous souhaitezmettre à jour.
Mettre à jour plusieurs NAS du même modèle a.	Sélectionnez un modèle d'appareil dans la liste. b. Sélectionnez Mettre à jour tous les appareils du réseau ayant le même numéro de modèle. c. Sélectionnez les appareils que vous souhaitez mettre à jour.

1. Cliquez sur Demarrer.

QSS met à jour le firmware.
