Caractéristiques techniques	Boîte de stockage QNAP QDAA2AR pour disques durs 2,5" et 3,5". Supporte SATA III.
Capacité maximale	Jusqu'à 2 disques durs, capacité totale dépendant des disques installés.
Connectivité	Interface USB 3.0 pour un transfert de données rapide.
Utilisation	Idéale pour le stockage externe, la sauvegarde de données et l'extension de capacité de stockage.
Maintenance	Facilité d'accès pour le remplacement des disques durs, pas d'outils nécessaires.
Sécurité	Protection des données par RAID (selon configuration des disques).
Compatibilité	Compatible avec les systèmes d'exploitation Windows, macOS et Linux.
Dimensions	Dimensions compactes pour un espace de bureau optimisé.
Poids	Poids léger pour une portabilité aisée.
Garantie	Garantie limitée du fabricant, vérifier les conditions spécifiques.

FOIRE AUX QUESTIONS - QDAA2AR QNAP

Comment installer le QNAP QDAA2AR dans mon boîtier ?

Pour installer le QDAA2AR, ouvrez le boîtier de votre ordinateur et insérez la carte dans un slot PCIe libre. Assurez-vous que le connecteur est bien en place, puis fixez la carte avec une vis si nécessaire.

Le QNAP QDAA2AR est-il compatible avec tous les systèmes d'exploitation ?

Le QDAA2AR est compatible avec la plupart des systèmes d'exploitation modernes, y compris Windows, macOS et certaines distributions Linux. Vérifiez les spécifications de votre système pour vous assurer de la compatibilité.

Quels types de disques durs puis-je utiliser avec le QNAP QDAA2AR ?

Le QDAA2AR prend en charge les disques durs SATA 3, 2,5 pouces et 3,5 pouces. Assurez-vous que vos disques sont correctement installés dans les emplacements prévus.

Comment résoudre les problèmes de reconnaissance du disque dur sur le QNAP QDAA2AR ?

Si le disque dur n'est pas reconnu, vérifiez les connexions, essayez de redémarrer votre système, et assurez-vous que le disque est formaté correctement. Vous pouvez également tester le disque sur un autre système pour vérifier son intégrité.

Puis-je utiliser le QNAP QDAA2AR avec un RAID ?

Le QDAA2AR permet d'installer plusieurs disques durs, mais la gestion du RAID dépendra de votre système d'exploitation et de la configuration de votre logiciel de gestion de stockage.

Quelle est la capacité maximale de stockage prise en charge par le QNAP QDAA2AR ?

Le QDAA2AR peut supporter jusqu'à 16 To de capacité de stockage par disque, mais cela dépend également des limitations de votre système d'exploitation.

Comment puis-je mettre à jour le firmware du QNAP QDAA2AR ?

Pour mettre à jour le firmware, visitez le site web de QNAP, téléchargez la dernière version du firmware, et suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Y a-t-il des problèmes connus avec le QNAP QDAA2AR ?

Certains utilisateurs ont signalé des problèmes de compatibilité avec des disques durs spécifiques. Assurez-vous de vérifier la liste de compatibilité sur le site de QNAP avant d'acheter de nouveaux disques.

Comment contacter le support technique de QNAP ?

Vous pouvez contacter le support technique de QNAP via leur site web, où vous trouverez des options de chat en direct, un formulaire de contact, et des informations sur les centres d'assistance locaux.

MODE D'EMPLOI QDAA2AR QNAP

Périphérique RAID externe QNAP

Guide de l'utilisateur du logiciel

Table des matieres

1. Présentation

A propos des peripériques RAID externes QNAP. 2
Types de périphérique RAID externes QNAP 2
Types de RAID 2

2. QNAP External RAID Manager

Écran d'accueil 6
Configuration du RAID. 7

CONREF - Creation d'un groupe RAID sur un boîtier RAID externe 8
Retrait d'un groupe RAID sur un boîtier RAID 9

Informations sur le disque. 10
Informations sur le firmware. 10

Mise à jour du firmware du périhérique dans QNAP External RAID Manager 11

Journaux système 12

Gestion RAID externe de QTS

Modes de stockage 16
Configuration du stockage 16

Creation d'un pool de stockage sur un boîtier RAID 16
Creation d'un pool de stockage sur un adaptateur de disque 18
Creation d'un volume statique sur un boitier RAID. 19
Creation d'un volume statique sur un adaptateur de disque 22
Configuration d'un boitier RAID en tant que periphérique de stockage externe 24

Gestion du stockage 26

Configurer un disque de secours 26
Migration d'un boftier RAID externe en mode de stockage NAS. 27

Etat du periphérique RAID externe 27

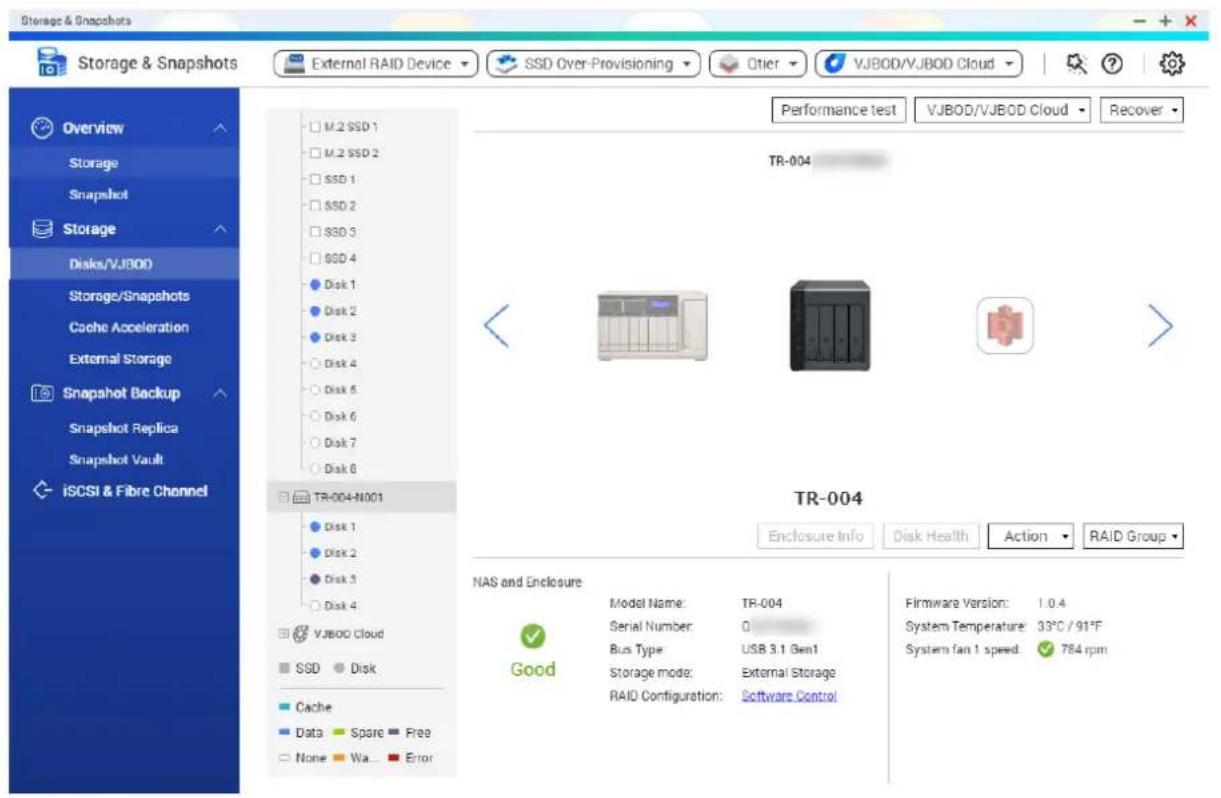

Santé du boîtier RAID 27

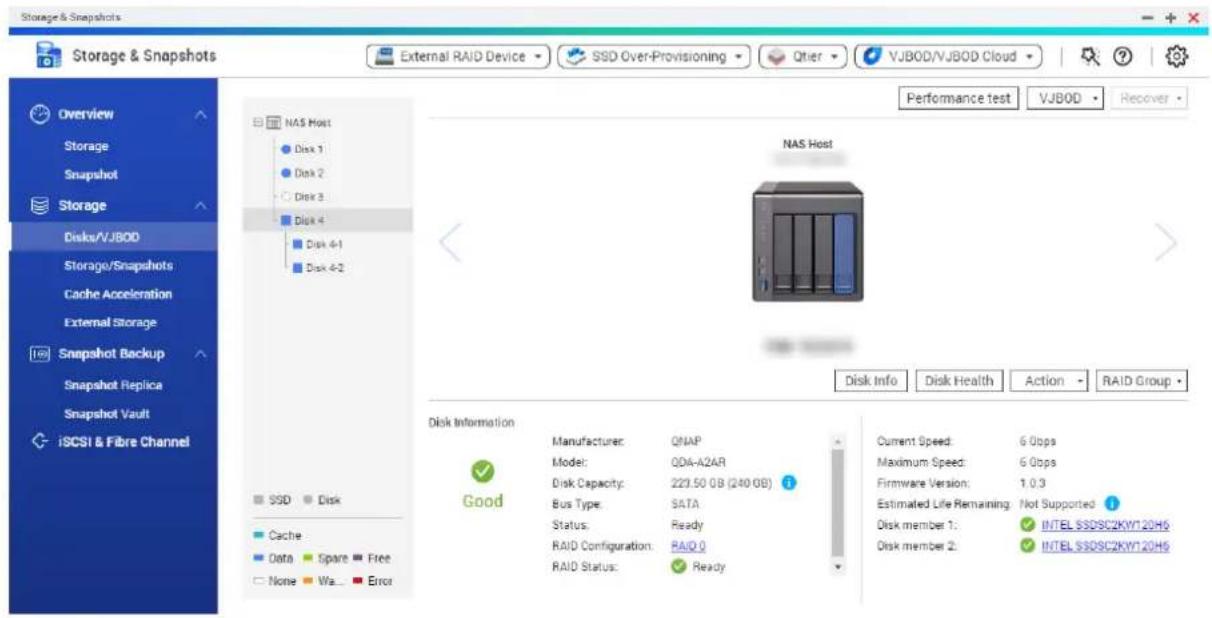

Etat de l'adaptateur de disque. 28

Mise à jour du firmware d'un périhérique RAID externe dans QTS. 29

Le menu Lecture automatique 29

1. Présentation

À propos des péripériques RAID externes QNAP

Les péripériques RAID externes QNAP sont une série d'unités d'extension conçues pour augmenter la capacité de stockage de votre NAS ou de votre ordinateur. Les péripériques RAID externes différent des autres unités d'extension QNAP en ce qu'ils disposent d'un RAID matériel. Un hôte peut acceder aux disques d'un RAID externe individuellement ou le péripérisque RAID externe peut combiner les disques à l'aide d'un RAID matériel afin que l'hote y accede en tant que disque de grande taille. Certains péripériques RAID externes disposant de commutateurs matériels pour la configuration du stockage, tandis que d'autres modèles ne peuvent être configurés que via une interface logicielle.

Types de périphérique RAID externes QNAP

Type de périphérique Résumé Exemple de modèles
Boîtier RAID externe Une unité d'extension dotée d'un RAID matériel qui se connecte à un NAS ou à un ordinateur à l'aide d'un cable de connexion.	TR-004, TR-002, TR-004U
Adaptateur de disque Un petit boîtier doté d'un RAID matériel vous permettant d'installer 1 à 2 disques plus petits dans une baie de disque plus grande d'un NAS ou d'un ordinateur (par exemple, deux disques SATA de 2,5 pôues dans une baie de 3,5 pôues).	QDA-A2AR, QDA-A2MAR

Types de RAID

Les peripériques RAID externes QNAP prenant en charge les types de RAID suivants.

Important

• Les types de RAID disponibles varient en fonction du modele de péripérisque. Pour obtenir une liste complète des types de RAID pris en charge, consultez le guide de l'utilisateur du matériel de votre péripérisque RAID externe.
• Si des disques de capacité différente sont combinés dans un groupe RAID, tous les disques fonctionnent en fonction de la capacité du plus petit disque. Par exemple, si un groupe RAID contient cinq disques de 2 To et un disque de 1 To, la capacité totale sera de 6 To.
• Si des disques de capacité différente sont combinés dans un groupe RAID, tous les disques fonctionnent en fonction de la capacité du plus petit disque.
• QNAP commande de créé des groupes RAID distincts pour chaque capacité et type de disque.

Type de RAID	Nombre de disques	Tolerance aux pannes de disque	Capacité Vue d'ensemble
Individuel 10	Capacité de disque		combinée
JBOD (just a bunch of disks, soit plusieurs disques ensemble)	≥20Capacité	totale du	disque combiné
RAID 0≥20	Capacité totale	du	disque combiné
RAID 1 2 1 La moitié de la	La moitié de la		capacity totale des disques combinés
			·Une copie identique des données est stockée sur chaque disque.
			·La moitié de la capacité totale du disque est perdue, en échange d'un niveau élevé de protection des données.
			·Recommmandé pour les NAS avec deux disques.
RAID 5 ≥ 3 1 Nombre total de	Nombre total de		disques moins 1 disque
			·Les données et les informations de parité sont réparties sur tous les disques.
			·La capacité d'un disque est perdue pour stocker les informations de parité.
			·La vitesse de lecture signifie que les vitesses de lecture sont augmentées avec chaque disque supplémentaire du groupe.
			·Recommmandé pour un bon équilibre entre la protection des données et la vitesse.
RAID 10 ≥ 4 (Doit être un nombre pair)	(Doit être un nombre pair)	1 par paire de disques	La moitié de la capacité totale des disques combinés
			·Chaque groupe de deux disques est couplé à l'aide de RAID 1 pour la protection contre les pannes. Ensuite, toutes les paires sont réparties par striping en utilisant RAID 0.
			·Excellentes vitesses de lecture et d'écriture aléatoires et protection élevée contre les pannes, mais la moitié de la capacité totale du disque est perdue.
			·Recommandé pour les applications nécessitant des performances d'accès aléatoires élevées et une tolérance aux pannes, telles que les bases de données.

2. QNAP External RAID Manager

Le QNAP External RAID Manager est un utilise pour les ordinateurs Windows et Mac qui vous permet d'afficher et de configurer les périhériques RAID externes QNAP connectés.

Important

• Pour configurer des groupes RAID et des paramétres RAID sur un périhérique RAID externe QNAP, le commutateur Mode du périhérique doit être régle sur le mode Contrôle logiciel.
• Si le commutateur de Mode d'un périphérique RAID externe n'est pas définiti sur le mode Contrôle logiciel, ou si le périphérique ne prend pas en charge le mode Contrôle logiciel, QNAP External RAID Manager peut uniquement etre utilise pour afficher les informations sur le matériel et le groupe RAID et pourmettre a jour le firmware du périphérique.

Conseil

Pour télécharger le QNAP External RAID Manager, accedez à la page https:// www.qnap.com/utilities.

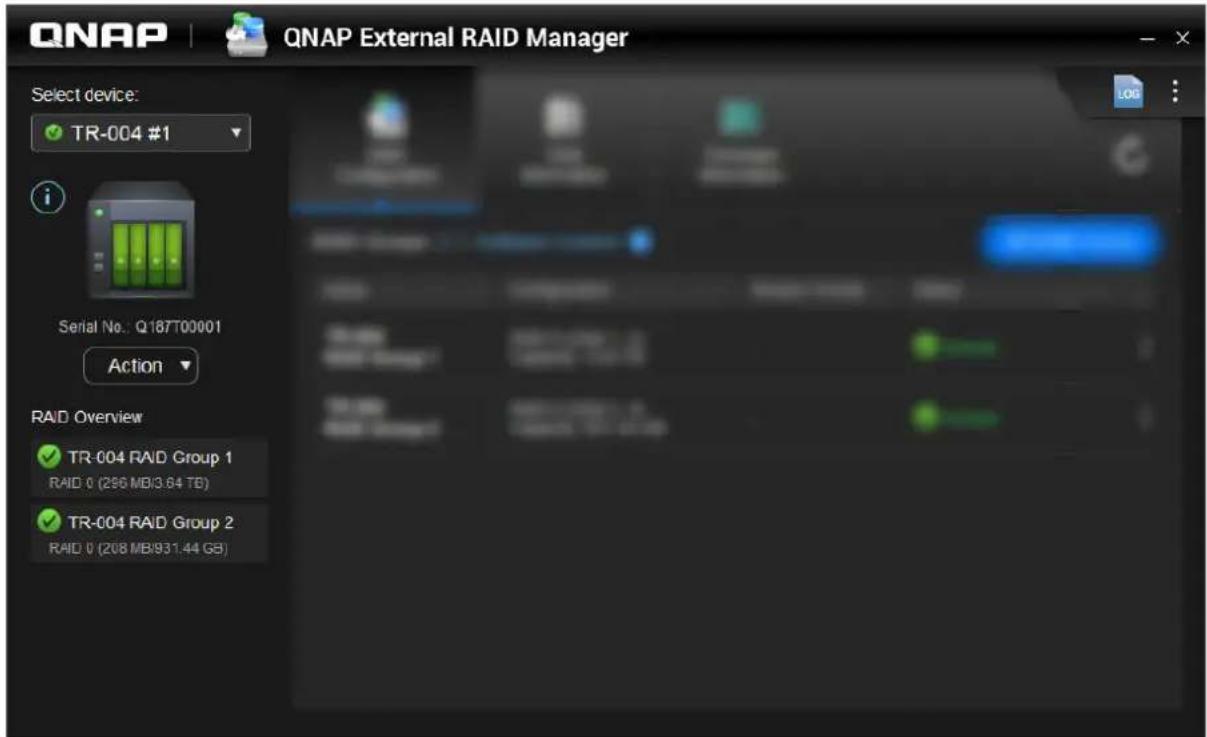

Écran d'accueil

Élément d'interface Description
Sélectionner l'appareil Sélectionnez le boîtier RAID	external que vous souhaitez gérer.
	Afficher les informations suivantes sur le périphérique :· Santé de l'appareil· Modèle d'appareil· Numéro de série· Version du firmware· Type de bus· Température du système· Vitesse du ventilateur du système
Action > Localiser	Faites en sorte que les voyants du lecteur clignotent et le boîtier émette un bip pour vous aider à localiser le périphérique.
Action > Éjecter	Déconnectez le périphérique de l'ordinateur hôte.
	Afficher les journaux système. Pour plus d'informations, voir Journaux système.
	Recherche les mises à jour du QNAP External RAID Manager, affichez l'aide, modifier la langue de l'interface et modifier les paramètres de la région.

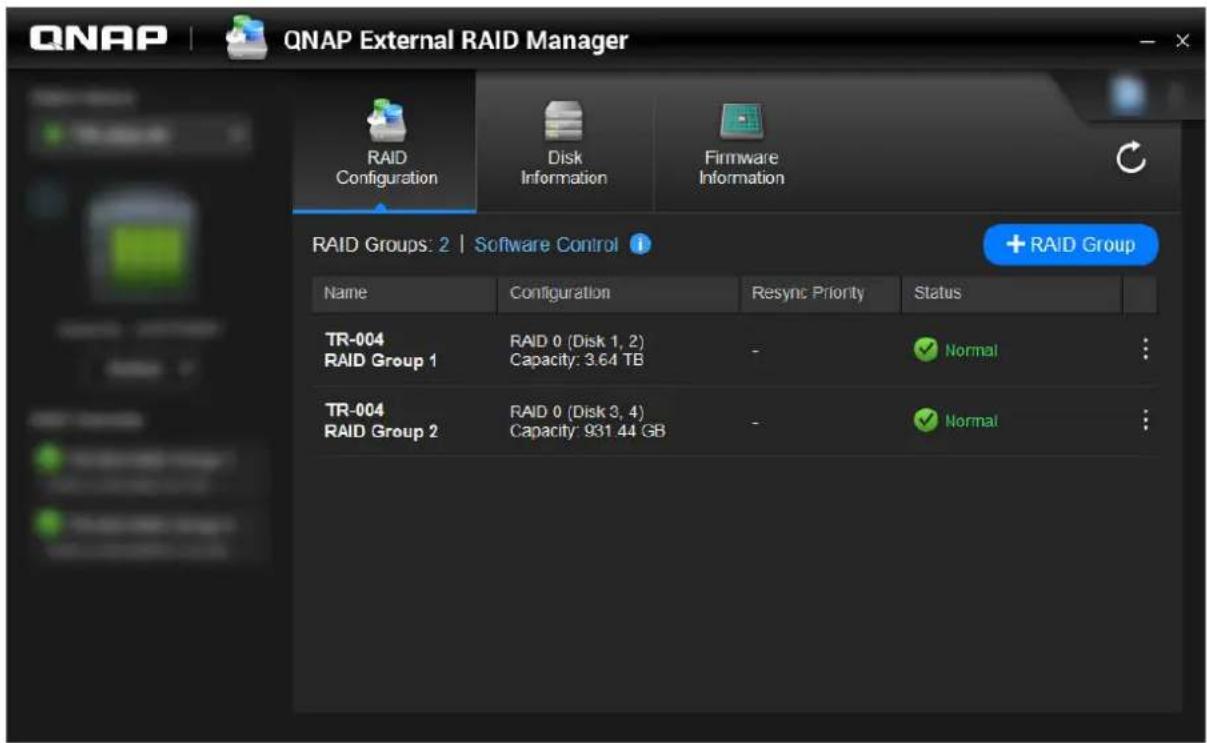

Configuration du RAID

Élément d'interface Description
	Actualisez les informations et les états du groupe RAID.
Mode de contrôle • Contrôle logiciel : Le commutateur	de mode du périphérique est défini sur le mode Contrôle logiciel. Vous pouvez configurer les paramètres RAID dans l'utilitaire QNAP External RAID Manager. • Contrôle matériel : Le commutateur de mode du périphérique est défini sur un mode RAID ou le mode Individuel. Vous ne pouvez pas configurer les paramètres RAID dans l'utilitaire QNAP External RAID Manager.
+ Groupe RAID Créer un nouveau groupe RAID Pour	plus de détails, voir CONREF - Création d'un groupe RAID sur un boîtier RAID externe.
> Modifier la priorité de resynchronisation	Ce paramètre détermine la vitesse minimale des opérations RAID telles que la reconstruction et la synchronisation. Vous pouvez selectionner l'une des priorités suivantes :• Priorité aux services : Le périphérique RAID externe effectue des opérations RAID à des vitesses inférieures afin deMAINTRER les vitesses d'accès au stockage.• Par défaut : Le périphérique RAID externe effectue les opérations RAID à la vitesse par défaut.• Priorité à la resynchronisation : Le périphérique RAID externe effectue des opérations RAID à des vitesses plus élevées. Les utilisateurs peuvent remarquer une diminution des performances de stockage pendant les opérations RAID.
> Supprimer le groupe RAID	Supprimez le groupe RAID. Pour plus de détails, voir Retrait d'un groupe RAID sur un boîtier RAID.

CONREF - Création d'un groupe RAID sur un boîtier RAID externe

Avertissement

La création d'un groupe RAID entraîne la déconnexion temporaire du boîtier RAID externe, puis sa reconnexion. Pour éviter toute perte de données, arrêtez tous les accès en lecture et en écriture au boîtier avant d'exécuter cette tâche.

1. Assurez-vous que le commutateur de mode du boîtier RAID est défini sur le mode Contrôle logiciel. Pour plus de détails, voir le guide d'utilisation du matériel de l'appareil.
2. Connectez le boitier au PC hote ou au Mac.
3. Sur l'hote, ouvrez QNAP External RAID Manager.
4. Allez dans Configuration RAID.
5. Cliquez sur + Groupe RAID. La fenetre Creer un groupe RAID s'ouvre.
6. Sélectionnez un type de RAID. Pour plus d'informations, voir Types de RAID.
7. Sélectionnez deux disques ou plus.

Avertissement

Toutes les données des disques selectionnés seront supprimées.

a. Sous Disques, cliquez sur la liste déroulante.
b. Sélectionnez les disques.
c. Cliquez sur Sélectionner.

1. Facultatif: Spécifiez la priorité de resynchronisation RAID.

Ce paramètre déterminé la vitesse minimale des opérations RAID telles que la reconstruction et la synchronisation. Vous pouvez selectionner l'une des priorités suivantes :

Priorité de reconstruction du RAID Description

Priorité aux services (vitesse faible) Le boîtier RAID effectue des opérations RAID à une vitesse inférieure à celle par défaut afin de maintainir les performances d'accès au stockage.

Par défaut Le boîtier RAID externe effectue les opérations RAID à la vitesse par défaut.

Priorité à la resynchronisation (vitesse élevé) Le boîtier RAID effectue des opérations RAID à une vitesse supérieure à celle par défaut afin de les terminer plusrapidement. Les utilisateurs peuvent remarquer une diminution des performances de stockage pendant les opérations RAID.

Important

• Vous ne pouvez pas définir la priorité RAID pour les groupes de type : RAID 0, JBOD.
• Ce paramètre affecte uniquement les vitesses de fonctionnement RAID lorsque le boîtier RAID externe est utilisé. Lorsque le boîtier est inactif, toutes les opérations RAID sont effectuees aux vitesses les plus élevées possibles.

• Sur certains modèles, la reconstruction du RAID s'interrompt lorsque le boîtier passé en mode veille et reprend lorsque le boîtier quitte le mode veille. Le boîtier passé en mode veille lorsque le cable USB est déconnecté ou lorsque le client connecté passé en mode veille prolongée, veille prolongée ou en veille prolongée.

• Cliquez sur Creer.

Un message de confirmation apparait.

1. Cliquez sur Oui.

Retrait d'un groupe RAID sur un boîtier RAID

Avertissement

Supprimer un groupe RAID entraine la déconnexion temporaire du boîtier RAID externe, puis sa reconnexion. Pour éviter toute perte de données, arrêtez tous les accès en lecture et en écriture au boîtier avant d'exécuter cette tâche.

1. Ouvrez QNAP External RAID Manager.
2. Allez dans Configuration RAID.
3. Localisez le groupe RAID que vous souhaitez supprimer.

4.

Cliquez sur le sélectionnez Supprimer le groupe RAID. Un message de confirmation apparait.

Avertissement
Toutes les données dans les groupes RAID seront supprimées.

1. Confirmez que vous avez compris que toutes les données seront supprimées.

6. Cliquez sur Oui.

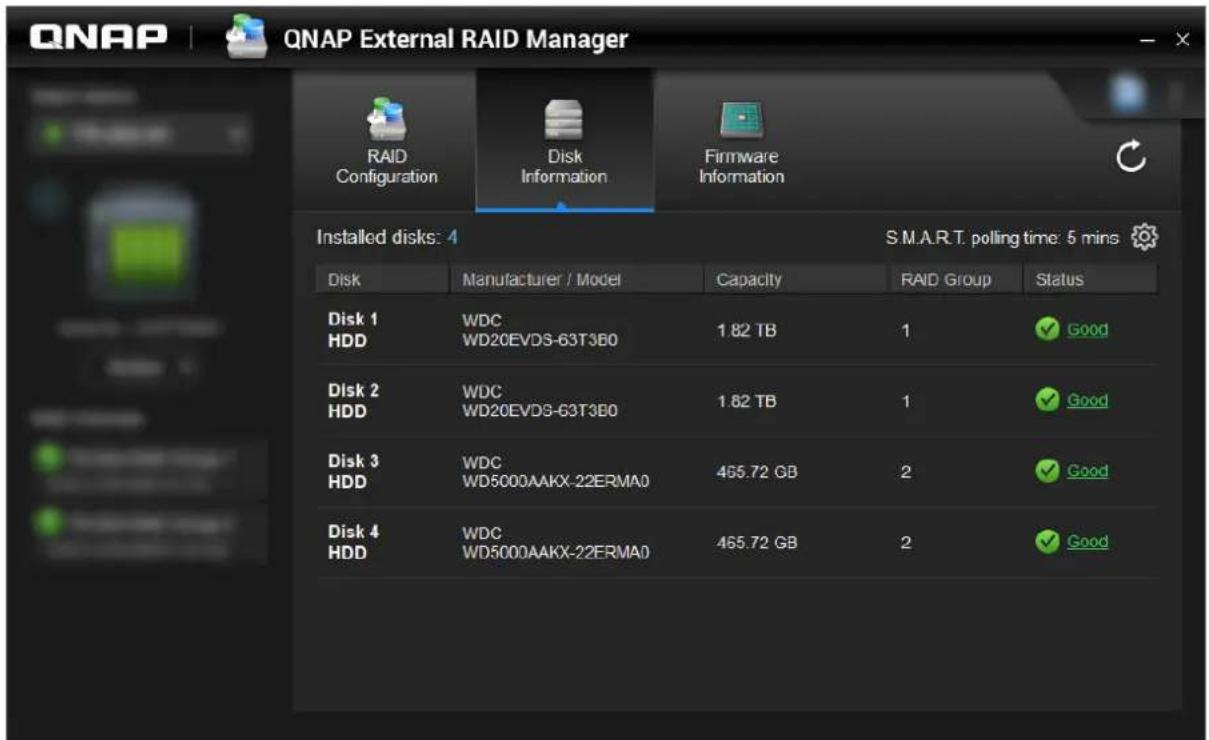

Informations sur le disque

Élément d'interface Description
	Actualisez les informations et les états du disque.
	Spécifiez la fréquence (en minutes) à laquelle le périphérique recherche les erreurs SMART sur les disques. • Valeurs autorisées : 1 à 60 • Valeur par défaut : 5
	Avertissement Une fréquence d'interrogation élevé peut affecter les performances du disque.

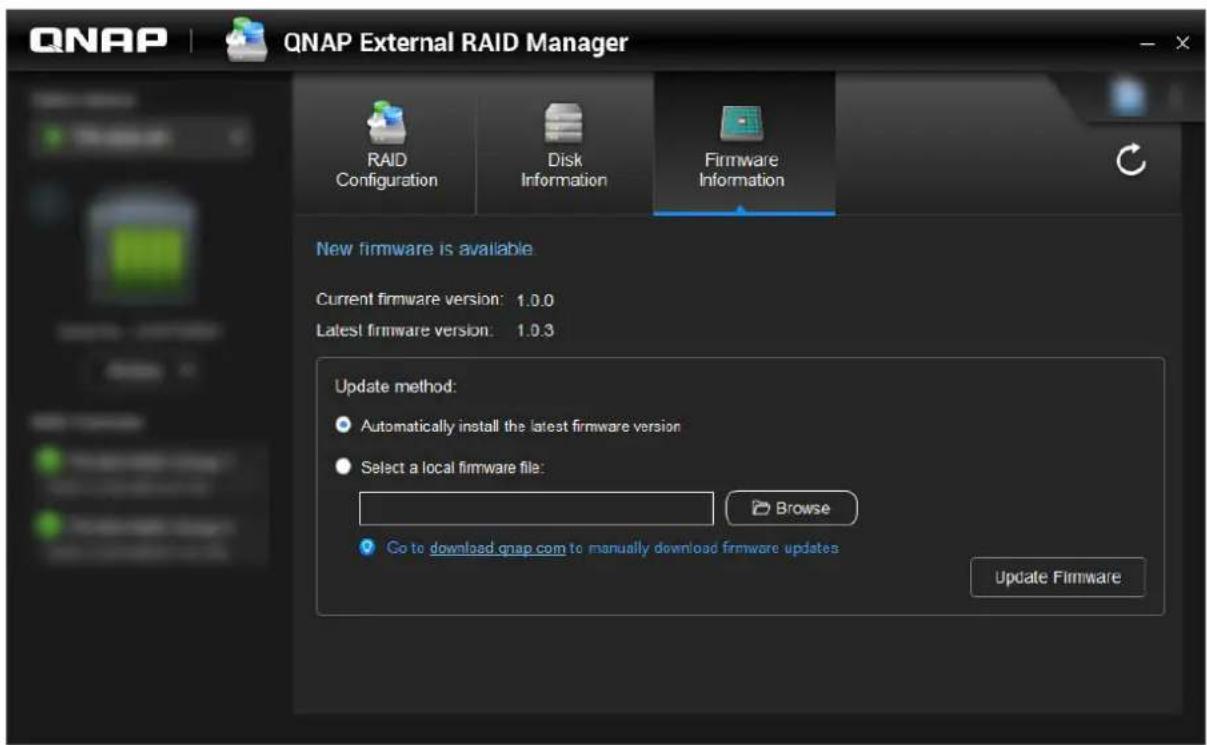

Informations sur le firmware

Sur cet écran, vous pouvezmettre à jour le firmware d'un périphérique RAID externe. Cliquez sur par actualiser les informations du firmware et rechercher une nouvelle version en ligne.

Mise à jour du firmware du périphérique dans QNAP External RAID Manager

1. Allez dans QNAP External RAID Manager > Informations sur le firmware.
2. Sélectionnez une méthode de mise à jour de firmware.

Méthode de mise à jour du firmware Description
Installer automatiquement la dernière version du firmware	Téléchargez et installez la dernière version du firmware de l'appareil.
	Remarque Vous ne pouvez selectionner cette option que si QNAP External RAID Manager a vérifié en ligne et a trouvéd'une version de firmware plus réalisée que celle actuellément installée sur le périhérique.
Sélectionnez un fichier de firmware local Mettez à jour	le firmware à l'aide d'un fichier IMG local sur votre ordinateur. Cliquez sur Parcourir pour selectionner un fichier.
	Conseil Vous pouvez télécharger les mises à jour du firmware sur https:// download.qnap.com.

1. Cliquez sur Mettre à jour le firmware.

Avertissement

Ne mettez pas le boitier hors tension, ne déconnectezaucun cable et ne forcez pas la fermeture de QNAP External RAID Manager a moins d'y este invite.

Un message Mise à jour du firmware apparait.

1. Suivez les instructions pour la mise à jour du firmware.

Selon le modele, il peut vous etre demande d'eteindre puis dallumer l'appareil, ou de vous deconneter. puis de vous reconnectcer.

QTS détecte à nouveau le périhérique.

QNAP External RAID Manager > Informations sur le firmware affichera la nouvelle version du firmware.

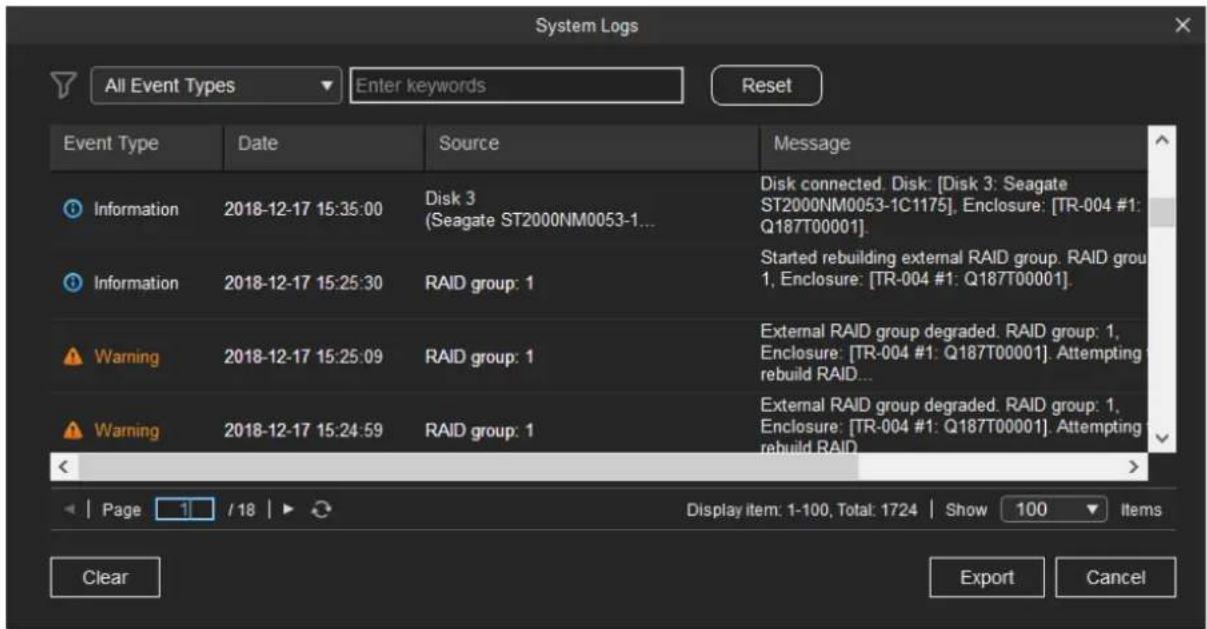

Journaux système

Cliquez sur pour ouvrir la fenetre Journaux du système.

Élément d'interface Description
	Filtrez les messages de journal par type d'événement ou par mot-clé. Sélectionnez l'un des types d'évènements suivants. • Tous les types d'événement • Informations • Avertissement • Erreur
Réinitialiser Supprimez le filtr et affichez tous les messages du journal.
Effacer Supprimer tous les messages du journal.
Exporter Exportez tous les messages de journal dans un fichier CSV. Si un contrôle est appliqué, seuls les journaux filtrés sont exportés.
Annuler Fermez la fenêtre des Journaux du système.

3. Gestion RAID externe de QTS

Ouvrez Stockage et snapshots, cliquez sur Periphérique RAID externe, puis selectionnez Gestion RAID externe pour afficher, gerer et configurer les periphériques RAID connectés au NAS.

Avertissement

Pour éviter les erreurs ou la perte de données, n'utilise pas le commutateur de mode du boîtier sur Contrôle logiciel pour sélectionner un autre mode lorsque le périhérique est connecté au NAS.

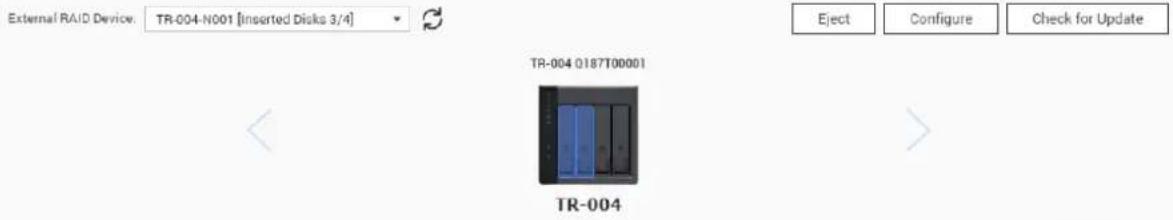

External RAID Management

Élement d'interface Description
Péripérisque RAID externe Sélectionnez un péripérisque RAID à:gérer.
Déconnecter en toute sécurité Déconnectez le boîtier	RAID externe du NAS lorsque le boîtier est en mode Stockage NAS. QTS arrêtera, puis supprimera en toute sécurité tous les pools de stockage, volumes et LUN stockés sur le périhérique, sans supprimer aucune donnée. Vous pouvez ensuite le connecter à un autre NAS ou ordinateur. Conseil Pour accéder aux pools de stockage, aux volumes et aux LUN sur un autre NAS QNAP, connectez le périhérique RAID externe au NAS cible, accédez à Stockage et snapshots > Disques/VJBOD puis sélectionnez Récupérer > Analyser tous les disques libres.Important Ce bouton apparaît uniquement lorsque le périhérique est en mode de stockage NAS.
Éjecter Déconnectez le boîtier RAID externe du NAS	lorsque le boîtier est en mode Stockage externe. Vous pouvez ensuite le connecter à un autre NAS ou ordinateur.Important Ce bouton apparaît uniquement lorsque le périhérique est en mode Stockage externe.
Configurer Créez un groupe RAID sur le périhérique	RAID et configurer le mode de stockage.Important Le boîtier RAID doit être définir sur le mode Contrôle logiciel.
Rechercher des mises à jour Mettez à jour le firmware	Rare du boîtier, via Internet ou à partir d'un fichier. Pour plus de détails, voir Mise à jour du firmware d'un périhérique RAID externe dans QTS.
Gérer > Configurer un disque de secours	Configurer un disque de secours global pour le périhérique RAID. Si un disque du groupe RAID du périhérique tombe en panne, le disque Hot Spare remplace automatiquement le disque défectueux. Pour plus de détails, voir Configurer un disque de secours.
Élément d'interface Description
Gérer > Supprimer Supprimez le groupe RAID. Les disques membres seront automatiquement affectés en tant que disques de secours globaux si le pérophérique contient un autre groupe RAID.	Avertissement Toutes les données des disques sélectionnés seront supprimées.
Gérer > Voir les disques	Affichez les informations sur les disques installés sur le pérophérique RAID, y compris leurs informations d'état et d'intégrité. Remarque En scélectionnant cette option, vous accédez à l'écran Disques / VJBOD.

Modes de stockage

Les boîtiers RAID QNAP prenrent en charge deux modes de stockage différents.

Important

Les adaptateurs de disque QNAP prennt uniquement en charge le mode Stockage NAS.

Mode de stockage	Description Types	de RAID pris en charge Hôtes pris en charge
Stockage NAS Utilissez la capacité de stockage du boîtier RAID pour créé un nouveau pool de stockage ou un nouveau volume statique sur un NAS QNAP.	JBOD· RAID 0· RAID 1· RAID 5· RAID 10	UN NAS QNAP exécutant QTS 4.3.6 ou une version ultérieure.
Stockage externe Utilisé le boîtier RAID en tant que disque USB externe. Ce mode prend en charge plusieurs groupes RAID. Chaque groupe RAID apparaît en tant que disque distinct lorsque le boîtier est connecté à un hôte.	IndividualJBOD· RAID 0· RAID 1· RAID 5· RAID 10	Windows· macOS· Linux· NAS QNAP· Autres NAS

Configuration du stockage

Création d'un pool de stockage sur un boîtier RAID

• Le commutateur de mode du boîtier RAID doit être régé sur le mode Contrôle logiciel. Pour plus de détails, voir le guide d'utilisation du matériel du boîtier.
• Le boîtier RAID ne doit containir aucun groupe RAID existant.

Avertissement

Pour éviter les erreurs ou la perte de données, n'utilise pas le commutateur de mode du boîtier sur Contrôle logiciel pour sélectionner un autre mode lorsqu'elle boîtier est connecté au NAS.

1. Allez dans Menu principal > Stockage et snapshots.
2. Cliquez sur Periphérique RAID externe, puis selectionnez Gestion RAID externe.

La fenêtre Gestion RAID externe s'ouvre.

1. Cliquez sur Configurer.

L'assistant L'assistant.

1. Cliquez sur Suivant.
2. Sélectionnez deux disques ou plus.

Avertissement

• Toutes les données des disques selectionnés seront supprimées.

• Tous les disques non sélectionnés seront automatiquement affectés en tant que disques de réservé et ne pourront pas été utilisés tant que le groupe RAID n'aura pas été supprimé.

• Sélectionnez un type de RAID.

QTS affiche tous les types de RAID disponibles et sélectionne automatiquement le type de RAID le plus optimisé.

Nombre de disques	Types de RAID pris en charge Type de RAID par	défaut
Deux JBOD, RAID 0, RAID 1	RAID 1 RAID 1
Trois JBOD, RAID 0, RAID 5	RAID 5 RAID 5
Quatre JBOD, RAID 0, RAID 5, RAID 10 RAID 5

Conseil

Utilisez le type de RAID par défaut si vous ne savez pas qu'elle option selectionner.

Pour plus de détails sur les types de RAID, voir Types de RAID.

1. Cliquez sur Suivant.
2. Sélectionnez Créer un pool de stockage.
3. Cliquez sur Creer.

Un message de confirmation apparait.

1. Cliquez sur OK.

2. Le boîtier RAID crée le groupe RAID.
   L'assistant

3. L'assistant de creation de pool de stockage s'ouvre sur l'écran Sélectionner des disques.

4. Le groupe RAID que vous avez créé est automatiquement sélectionné et le type de RAID est défini sur Unique.

5. Cliquez sur Suivant.

6. Configurer le seuil d'alerte. QTS envoie une notification d'ajretissement lorsque le pourcentage d'espace de pool utilise est égal ou supérieur au seuil spécifique.
7. Cliquez sur Suivant.
8. Cliquez sur Creer. Un message de confirmation apparait.
9. Cliquez sur OK.

QTS create the pool of stockage, plus affiche les informations sur l'écran Stockage/SnAPSHOTs.

Creation d'un pool de stockage sur un adaptateur de disque

1. Définissez l'adaptateur de disque sur le mode RAID souhaité à l'aide du commutateur de mode matériel du périhérique.
2. Installez l'adaptateur de disque sur le NAS. Pour plus de détails, voir le guide d'utilisation de l'adaptateur de disque.
3. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.
4. Effectuez l'une des actions suivantes.

État du NAS Action
Aucun volume ou pool de stockage Cliquez sur Nouveau pool de stockage.
Un ou plusieurs volumes ou pools de stockage	Cliquez sur Créer > Nouveau pool de stockage.

La fenêtre Assistant Créer un pool de stockage s'ouvre.

1. Cliquez sur Suivant.
2. Sous Unité de boîtier, Sélectionnez Hôte NAS.
3. Dans la liste des disques, Sélectionnéz l'adaptateur de lecteur.
4. Sous Type de RAID, Sélectionnez Unique.
5. Cliquez sur Suivant.
6. Facultatif: Configures le surprovisionnement de SSD. Le surprovisionnement reserve un pourcentage de l'espace de stockage SSD sur chaque disque du groupe RAID afin d'améliorer les performances en écriture et de prolonger la durée de vie du disque. Vous pouvez réduire la quantité d'espace réservé pour le surprovisionnement après que QTS ait créé le groupe RAID.

Conseil

Pour déterminer la quantité optime de sur-approvisionnement pour vos disques SSD, téléchargez et executez l'outil de profilage SSD à partir de l'App Center.

1. Facultatif: Configurer le seuil d'alerte.

QTS envoie une notification d'advertissement lorsque le pourcentage d'espace de pool utilisé est égal ou supérieur au seuil spécifique.

1. Cliquez sur Suivant.
2. Cliquez sur OK.

L'assistant - L'assistant de creation de pool de stockage s'ouvre sur l'écran Sélectionner des disques.
- Le groupe RAID créé aux étapes 3 à 5 est sélectionné en tant que disque pour le pool de stockage.
- Le type de RAID est défini sur Unique.

1. Cliquez sur Suivant.
2. Configurer le seuil d'alerte.

QTS envoie une notification d'advertisement lorsque le pourcentage d'espace de pool utilisé est égal ou supérieur au seuil spécifique.

1. Cliquez sur Suivant.
2. Cliquez sur Creer.

Un message de confirmation apparait.

1. Cliquez sur OK.

QTS create the pool of stockage, plus affiche les informations sur l'écran Stockage/SnAPSHOTs.

Création d'un volume statique sur un boîtier RAID

Important

• Le commutateur de mode du boîtier RAID doit être régé sur le mode Contrôle logiciel. Pour plus de détails, voir le guide d'utilisation du matériel du boîtier.
• Le boîtier RAID ne doit containir aucun groupe RAID existant.

Avertissement

Pour éviter les erreurs ou la perte de données, n'utilise pas le commutateur de mode du boîtier sur Contrôle logiciel pour sélectionner un autre mode lorsque le boîtier est connecté au NAS.

1. Allez dans Menu principal > Stockage et snapshots.

2. Cliquez sur Periphérique RAID externe, puis selectionnez Gestion RAID externe. La fenetre Gestion RAID externe s'ouvre.

3. Cliquez sur Configurer.

L'assistant: assistant de configuration du périphérique RAID externe s'ouvre.

1. Cliquez sur Suivant.
2. Sélectionnez deux disques ou plus.

Avertissement

• Toutes les données des disques sélectionnés seront supprimées.

• Tous les disques non sélectionnés seront automatiquement affectés en tant que disques de réservé et ne pourront pas été utilisés tant que le groupe RAID n'aura pas été supprimé.

• Sélectionnez un type de RAID.

QTS affiche tous les types de RAID disponibles et sélectionne automatiquement le type de RAID le plus optimisé.

Nombre de disques	Types de RAID pris en charge Type de RAID par	défaut
Deux JBOD, RAID 0, RAID 1	ID 1 RAID 1
Trois JBOD, RAID 0, RAID 5	ID 5 RAID 5
Quatre JBOD, RAID 0, RAID 5, RAID 10 RAID 5

Conseil

Utilisez le type de RAID par défaut si vous ne savez pas qu'elle option selectionner.

Pour plus de détails sur les types de RAID, voir Types de RAID.

1. Cliquez sur Suivant.
2. Sélectionnez Créer volume.
3. Cliquez sur Creer.

Un message de confirmation apparait.

1. Cliquez sur OK.

2. Le boîtier RAID crée le groupe RAID.

3. L'assistant de creation de volume s'ouvre sur l'écran Sélectionner des disques.

4. Le groupe RAID que vous avez créé est automatiquement selectionné et le type de RAID est défini sur Unique.

5. Cliquez sur Suivant.

6. Facultatif: Spécifiez un alias pour le volume.

L'alias doit composer de 1 à 64 caractères de l'un des groupes suivants :

• Lettres: A à Z, a à z
• Nombres:0à9

• Caracteres spéciaux : Trait d'union (-), soullignement ( _ )

• Indiquez le nombre d'octets par inode.

Le nombre d'octets par inode détermine la taille maximale du volume et le nombre de fichiers et de dossiers pouvant être stockés par le volume. L'augmentation du nombre d'octets par inode entraîne une taille de volume maximale plus grande, mais un nombre maximal inférieur de fichiers et de dossiers.

1. Facultatif : Configurer les paramètres avancés.

Réglage Description Actions d'utilisateur
Seuil d'alerte QTS envoie une notification d'advertissement lorsque le pourcentage d'espace de volume utilisé est égal ou supérieur au seuil spécifique.	Indiquez une valeur.
Chiffrement QTS chiffre toutes les données sur le volume avec un chiffrement AES 256 bits.	a. Spécifiez un mot de passer de chiffrement contenant de 8 à 32 caractères, avec n'importequelle combinaison de lettres, de chiffres et de caractères spéciaux. Les espaces ne sont pas autorisés. b. Sélectionnez Enregistrer la clé de chiffrement pour enregistrer une copie locale de la clé de chiffrement sur le NAS. Cela permet à QTS de déverrouiller et de monter automatiquement le volume chiffré au démarrage du NAS. Si la clé de chiffrement n'est pas enregistrée, vous devez spécifique le mot de passer de chiffrement chaque fois que le NAS redémarre.	Avertissement • L'enregistrement de la clé de chiffrement sur le NAS peut entrainer un accès non autorisé aux données si du personnel non autorisé est en mesure d'accéder physique au NAS. • Si vous oubliez le mot de passer de chiffrement, le volume deviendra inaccessible et toutes les données seront perdues.
Améliorer les performances avec le cache SSD	QTS ajoute les données de ce volume au cache SSD pour améliorer les performances en lecture ou en écriture.	Aucune action
Créer un dossier partagé sur le volume	QTS créé automatiquement le dossier partagé lorsque le volume est prét. Seul le compte administrateur du NAS peut acceder au nouveau dossier.	a. Spécifiez un nom de dossier. b. Sélectionnez Créer ce dossier partagé en tant que dossier partagé de snapshots. Un dossier partagé de snapshot permet une création et une restauration rapides de snapshot.

1. Cliquez sur Suivant.

2. Cliquez sur Terminer. Un message de confirmation apparait.

3. Cliquez sur OK.

QTS cree et initiaise le volume, puis cree le dossier partagé facultatif.

Creation d'un volume statique sur un adaptateur de disque

1. Définissez l'adaptateur de disque sur le mode RAID souhaité à l'aide du commutateur de mode matériel du périhérique.
2. Installez l'adaptateur de disque sur le NAS. Pour plus de détails, voir le guide d'utilisation de l'adaptateur de disque.
3. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.
4. Effectuez l'une des actions suivantes.

État du NAS Action
Aucun volume ou pool de stockage Cliquez sur Nouveau volume.
Un ou plusieurs volumes ou pools de stockage	Cliquez sur Créer > Nouveau volume.

La fenêtre Assistant de création de volume s'ouvre.

1. Sélectionnez Volume statique.
2. Cliquez sur Suivant.
3. Sous Unité de boitier, Sélectionnez Hôte NAS.
4. Dans la liste des disques, selectionnez l'adaptateur de lecteur.
5. Sous Type de RAID, Sélectionnez Unique.
6. Cliquez sur Suivant.

7. Facultatif: Spécifiez un alias pour le volume. L'alias doit composer de 1 à 64 caractères de l'un des groupes suivants :

8. Lettres: A à Z, a à z

9. Nombres: 0 à 9

10. Caractères spéciaux : Trait d'union (-), soulignement (___)

11. Facultatif: Configurez le surprovisionnement de SSD. Le surprovisionnement réserve un pourcentage de l'espace de stockage SSD sur chaque disque du groupe RAID afin d'améliorer les performances en écriture et de prolonger la durée de vie du disque. Vous pouvez réduire la quantité d'espace réservé pour le surprovisionnement après que QTS ait créé le groupe RAID.

Conseil

Pour déterminer la quantité optime de sur-approvisionnement pour vos disques SSD, téléchargez et executez l'outil de profilage SSD à partir de l'App Center.

1. Facultatif: Indiquez le nombre d'octets par inode. Le nombre d'octets par inode détermine la taille maximale du volume et le nombre de fichiers et de dossiers pouvant etre stockés par le volume. L'augmentation du nombre d'octets par inode entraine une taille de volume maximale plus grande, mais un nombre maximal inférieur de fichiers et de dossiers.

2. Facultatif: Configurer les paramètres avancés.

Réglage Description Actions d'utilisateur
Seuil d'alerte QTS envoie une notification d'advertissement lorsque le pourcentage d'espace de volume utilisé est égal ou supérieur au seuil spécifique.	Indiquez une valeur.
Chiffrement QTS chiffre toutes les données sur le volume avec un chiffrement AES 256 bits.	a. Spécifiez un mot de passer de chiffrement contenant de 8 à 32 caractères, avec n'importequelle combinaison de lettres, de chiffres et de caractères spéciaux. Les espaces ne sont pas autorisés. b. Sélectionnez Enregistrer la clé de chiffrement pour enregistrer une copie locale de la clé de chiffrement sur le NAS. Cela permet à QTS de déverrouiller et de monter automatiquement le volume chiffré au démarrage du NAS. Si la clé de chiffrement n'est pas enregistrée, vous devez spécifique le mot de passer de chiffrement chaque fois que le NAS redémarre.	Avertissement • L'enregistrement de la clé de chiffrement sur le NAS peut entraîner un accès non autorisé aux données si du personnel non autorisé est en mesure d'accéder physique au NAS. • Si vous oubliez le mot de passer de chiffrement, le volume devendra inaccessible et toutes les données seront perdues.
Améliorer les performances avec le cache SSD	QTS ajoute les données de ce volume au cache SSD pour améliorer les performances en lecture ou en écriture.	Aucune action
Créer un dossier partagé sur le volume	QTS créé automatiquement le dossier partagé lorsque le volume est prêt. Seul le compte administrateur du NAS peut accéder au nouveau dossier.	a. Spécifiez un nom de dossier. b. Sélectionnez Créer ce dossier partagé en tant que dossier partagé de snapshots. Un dossier partagé de snapshot permet une création et une restauration rapides de snapshot.

1. Cliquez sur Suivant.

2. Cliquez sur Terminer.

Un message de confirmation apparait.

1. Cliquez sur OK.

QTS cree et initiaise le volume, puis cree le dossier partagé facultatif.

Configuration d'un boîtier RAID en tant que périphérique de stockage exter

Important

• Le commutateur de mode du boîtier RAID doit être régé sur le mode Contrôle logiciel. Pour plus de détails, voir le guide d'utilisation du matériel du boîtier.
• Le boîtier RAID ne doit contenir aucun groupe RAID existant.

Avertissement

Pour éviter les erreurs ou la perte de données, n'utilise pas le commutateur de mode du boîtier sur Contrôle logiciel pour sélectionner un autre mode lorsqu'el boîtier est connecté au NAS.

1. Allez dans Menu principal > Stockage et snapshots.
2. Cliquez sur Periphérique RAID externe, puis selectionnez Gestion RAID externe. La fenetre Gestion RAID externe s'ouvre.
3. Cliquez sur Configurer. L'assistant de configuration du périphérique RAID externe s'ouvre.
4. Cliquez sur Suivant.
5. Sélectionnez deux disques ou plus.

Avertissement

• Toutes les données des disques sélectionnés seront supprimées.

• Tous les disques non sélectionnés seront automatiquement affectés en tant que disques de réservé et ne pourront pas été utilisés tant que le groupe RAID n'aura pas été supprimé.

• Sélectionnez un type de RAID.

QTS affiche tous les types de RAID disponibles et Sélectionne automatiquement le type de RAID le plus optimisé.

Nombre de disques	Types de RAID pris en charge Type de RAID par	défaut
Deux JBOD, RAID 0, RAID 1	ID 1 RAID 1
Trois JBOD, RAID 0, RAID 5	ID 5 RAID 5
Quatre JBOD, RAID 0, RAID 5, RAID 10 RAID 5

Conseil

Utilisez le type de RAID par défaut si vous ne savez pas qu'elle option selectionner.

Pour plus de détails sur les types de RAID, voir Types de RAID.

1. Cliquez sur Suivant.

2. Sélectionnez Créer un espace de stockage externe.

3. Cliquez sur Creer.

Un message de confirmation apparait.

1. Cliquez sur OK.

2. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage externe.

3. Sélectionnez la partition non initiaisée sur le boîtier RAID.

Conseil

Double-cliquez sur le boitier RAID pour voir toutes ses partitions.

1. Cliquez sur Action, puis selectionnéz Format.

La fenêtre Formater la partition s'ouvre.

1. Sélectionnéz un système de fichiers.

Système de fichiers Systèmes d'exploitation et périphériques recommends
NTFS Windows
HTS+ macOS
FAT32 Windows, macOS, les NAS, la plupart des appareils photo, téléphones mobiles, consoles deiaux videoo, tablettes Important La taille maximale de fichier est de 4 Go.
exFAT Windows, macOS, certaines caméras, téléphones mobiles, consoles deiaux videoo, tablettes Important L'utilisation d'exFAT sur QTS nécessite un permis exFAT. Vous pouvez acheter la licence dans le Centre de licences. Vérifiez que votre apparil est compatible avec exFAT avant de sélectionner cette option.
EXT3 Linux, NAS
EXT4 Linux, NAS

1. Spectoriez une étiquette de disque.

L'étiquette doit composer de 1 à 16 caractères de l'un des groupes suivants :

• Lettres: A à Z, a à z
• Nombres: 0 à 9

• Caracteres spéciaux : Trait d'union « - »

• Facultatif: Activer le chiffrement.

a. Sélectionnez un type de chiffrement.

Selectionnez l'une des options suivantes :

AES 128 bits
AES 192 bits
AES 256 bits

b. Spécifiez un mot de passer de chiffrement.

Le mot de passer doit composer de 8 à 16 caractères de l'un des groupes suivants :

• Lettres: A à Z, a à z
• Nombres: 0 à 9
• Tous les caractères spéciaux (sauf les espaces)

c. Confirmez le mot de passer de chiffrement.
d. Facultatif : Sélectionnez Enregistrer la clé de chiffrement.

Selectionnez cette option pour enregistrer une copie locale de la clé de chiffrement sur le NAS. Cela permet à QTS de déverrouiller et de monter automatiquement le volume chiffré au démarriage du NAS. Si la clé de chiffrement n'est pas enregistrée, vous doivent spécifier le mot de passé de chiffrement chaque fois que le NAS redémarre.

Avertissement

L'enregistrement de la clé de chiffrement sur le NAS peut entraîner un accès non autorisé aux données si du personnel non autorisé est en mesure d'acceder physique au NAS.
- Si vous oubliez le mot de passer de chiffrement, le volume deviendra inaccessible et toutes les données seront perdues.

1. Cliquez sur Format.

Un message d'advertissement apparait.

1. Cliquez sur OK.

QTS formate le groupe RAID sur le boitier RAID externe en tant que disque externe. Vous pouze l'afficher et leGER dans Menu principal > Stockage et snapshots > Stockage > Stockage externe.

Gestion du stockage

Configurer un disque de secours

1. Allez dans Menu principal > Stockage et snapshots.
2. Cliquez sur Periphérique RAID externe, puis selectionnez Gestion RAID externe. La fenetre Gestion RAID externe s'ouvre.
3. Cliquez sur Gérer, puis selectionné Configurer un disque de secours. La fenêtre Configurer un disque de secours s'ouvre.
4. Sélectionnez un ou plusieurs disques libres.
5. Cliquez sur Appliquer.

Les disques sélectionnés sont affectés en tant que disques de secours pour le groupe RAID sur le périphérique RAID externe.

Migration d'un boîtier RAID externe en mode de stockage NAS

Suivez ces étapes pour déplacer un boftier RAID contenant un pool de stockage ou un volume statique d'un NAS QNAP vers un autre NAS QNAP (que nous appelons NAS cible).

1. Allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.
2. Sélectionnez un boîtier.
3. Sélectionnez Action > Déconnecter en toute sécurité. La fenêtre Déconnexion sécurisée du boîtier s'ouvre.
4. Cliquez sur Appliquer.

Avertissement

Ne déconnectez pas et ne mettez pas hors tension le boitier RAID tant que celui-ci n'a pas été détaché.

Un message de confirmation apparait.

1. Déconnectez le boftier RAID externe du NAS.
2. Connectez le boitier RAID au NAS QNAP cible.
3. Sur le NAS cible, allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.
4. Sélectionnez Récupérer > Analyser et récapierer de l'espace de stockage. Un message de confirmation apparaît.
5. Cliquez sur OK. QTS analyse le boitant RAID à la recherche de pools de stockage et de volumes statiques, puis les affiche dans la fenetre de l'assistant de récapération.
6. Cliquez sur Appliquer.

QTS rend tous les pools de stockage, volumes et LUN du boîtier RAID disponibles sur le NAS cible sous Stockage et snapshots > Stockage > Stockage/snapshots.

État du périphérique RAID externe

Santé du boîtier RAID

Pour consulter l'etat et la santé des boîtiers RAID connectés au NAS, allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.

État de l'adaptateur de disque

Pour afficher l'etat et l'etat de santé des adaptateurs de disque et des disques installés, allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.

Mise à jour du firmware d'un périphérique RAID externe dans QTS

1. Allez dans Menu principal > Stockage et snapshots.
2. Cliquez sur Periphérique RAID externe, puis selectionnez Gestion RAID externe. La fenetre Gestion RAID externe s'ouvre.
3. Sélectionnez un périphérique RAID.
4. Cliquez sur Rechercher des mises à jour. La fenetre Gestion de firmware s'ouvre. QTS vérifie en ligne le dernier firmware de périhérique.
5. Sélectionnez une méthode de mise à jour de firmware.

Méthode de mise à jour du firmware Description	ption
Installez la dernière version du firmware Téléchargez	et installez la dernière version du firmware de l'appareil.
	Remarque Vous ne pouvez selectionner cette option que si QTS a vérifié en ligne et a trouvéd'une version de firmware plus réalisée sur le pérophérique.
Sélectionnez un fichier de firmware local Mettez à jour	le firmware à l'aide d'un fichier IMG local sur votre ordinateur. Cliquez sur Parcourir pour selectionner un:fichier.
	Conseil Vous pouvez télécharger les mises à jour du firmware sur https:// download.qnap.com.

1. Cliquez sur Mettre à jour.

Avertissement

Ne mettez pas hors tension et ne déconnectez pas le périhérique RAID à moins d'y être invité.

1. Suivez les instructions pour la mise a jour du firmware. Selon le modele, il peut vous etre demande d'eteindre puis d'allumer l'appareil, ou de vous deconneter puis de vous reconnectcer. QTS detecte a nouveau le periphérique et affiche un message de notification.
2. Attende la confirmation que la mise à jour du firmware est terminée.
3. Allez dans Stockage et snapshots > Stockage > Disques/VJBOD.
4. Cliquez sur Récupérer, puis sélectionné Analyser et récapérer de l'espace de stockage.

Le menu Lecture automatique

Le menu Lecture automatique s'ouvre lorsque vous connectez un boftier RAID à un NAS. Les actions disponibles dans ce menu varient en fonction du mode de stockage actuel du boftier et de la configuration RAID.

QNAP TR-004 External RAID Enclosure

X

Action Description
Ouvrir et afficher des fichiers Oùvre	le boîtier dans File Station.
Utiliser ce périphérique pour la sauvégarde	Oùvre HBS.
Configurer les partitions de stockage externes	Oùvre Stockage et snapshots > Stockage > Stockage externe.Pour plus d'informations, voir Configuration d'un boîtier RAID en tant que périphérique de stockage externe.
Créer un espace de stockage de NAS	Oùvre Stockage et snapshots > Stockage > Stockage/snapshots.Pour plus d'informations, reportez-vous à :• Création d'un pool de stockage sur un boîtier RAID•Création d'un volume statique sur un boîtier RAID
Modifier les autorisations d'accès	Oùvre la fenêtre Modifier les autorisations du dossier partagé pour modifier les autorisations d'accès de ce périphérique.
