ZBB24451SA - Réfrigérateur ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur combiné
Capacité totale brute	250 litres
Capacité du réfrigérateur	180 litres
Capacité du congélateur	70 litres
Classe énergétique	A+
Niveau sonore	40 dB
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	60 kg
Système de refroidissement	Froid statique
Fonctionnalités supplémentaires	Éclairage LED, tiroir à légumes, étagères en verre
Entretien	Dégivrage manuel recommandé
Sécurité	Verrouillage de porte, protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - ZBB24451SA ZANUSSI

Le réfrigérateur ZANUSSI ZBB24451SA ne refroidit pas correctement. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les bouches d'aération ne sont pas obstruées et que le réfrigérateur est bien nivelé. Si le problème persiste, nettoyez les serpentins du condenseur.

J'entends des bruits étranges provenant de mon réfrigérateur ZANUSSI ZBB24451SA. Est-ce normal ?

Des bruits peuvent être normaux, en particulier lors du fonctionnement du compresseur ou de la circulation du gaz. Si les bruits sont forts ou inhabituels, vérifiez que l'appareil est bien stable et qu'aucun objet à l'intérieur ne vibre.

Comment désembuer les parois intérieures de mon réfrigérateur ZANUSSI ZBB24451SA ?

Assurez-vous que la porte est bien fermée et que le joint de porte est en bon état. Si de la condensation apparaît, essuyez-la avec un chiffon propre et vérifiez que le réfrigérateur n'est pas trop chargé.

Le réfrigérateur ZANUSSI ZBB24451SA émet une odeur désagréable. Que faire ?

Vérifiez les aliments pour voir s'ils sont périmés. Nettoyez l'intérieur du réfrigérateur avec un mélange d'eau et de bicarbonate de soude. Assurez-vous également que les bacs et les compartiments sont propres.

Comment régler la température du réfrigérateur ZANUSSI ZBB24451SA ?

Utilisez le panneau de commande situé à l'intérieur du réfrigérateur pour ajuster la température. Réglez la température à environ 4°C pour le réfrigérateur et -18°C pour le congélateur.

Mon réfrigérateur ZANUSSI ZBB24451SA ne s'allume pas. Que dois-je vérifier ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé et que l'interrupteur de l'appareil est en position 'on'.

Y a-t-il un filtre à air à remplacer dans le réfrigérateur ZANUSSI ZBB24451SA ?

Ce modèle n'a pas de filtre à air à remplacer. Cependant, il est conseillé de nettoyer régulièrement l'intérieur et les bouches d'aération pour assurer un bon fonctionnement.

Comment nettoyer le réfrigérateur ZANUSSI ZBB24451SA ?

Débranchez l'appareil et retirez tous les aliments. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Évitez les produits abrasifs qui pourraient rayer les surfaces.

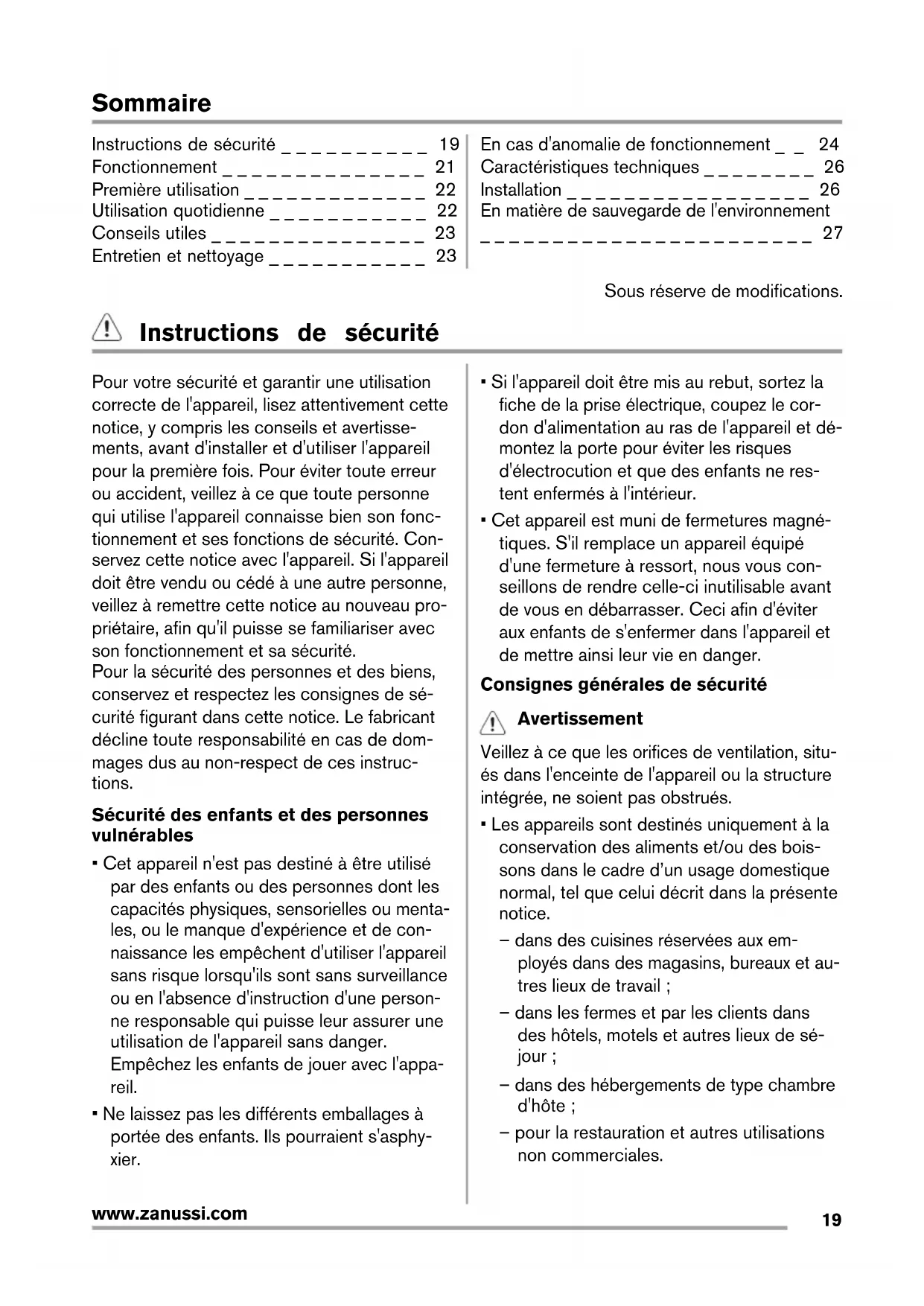

MODE D'EMPLOI ZBB24451SA ZANUSSI

Instructions de sécurité 19

Fonctionnement 21

Premièreutilisation 22

Utilisation quotidienne 22

Conseils utiles 23

Entretien et nettoyage 23

En cas d'anomalie de fonctionnement 24

Caracteristiques techniques 26

Installation 26

En matière de sauvegarde de l'environnement

27

Sous réserve de modifications.

! Instructions de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, liquez attentivement cette notice, y compris les conseils et averissements, avant d'insteller et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentalles, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger. Empêchez les enfants de jouer avec l' apparéil.

• Ne laïsez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez la porte pour éviter les risques d'électrocution et que des enfants ne restent enfermés à l'intérieur.

• Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

Consignes générales de sécurité

Avertissement

Veilz à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les apparêils sont destinés uniquement à la conservation des alimentents et/ou des boisssons dans le cadre d'un usage domestique normal, tel que celui déscrit dans la presente notice.

-dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ;
-dans les fermes et par les clients dans des hotels, motels et autres lieux de sejour ;
-dans des hébergements de type chambre d'hote;
- pour la restauration et autres utilisations non commerciales.

• N'utilisez pas d'appareils electriques, d'agents chimiques ou tout autre système artificiel pour accelerer le processus de dégivrage.
• Ne faites pas fonctionner d'appareils ELECTriques ( comme des sorbetières electriques, ...) à l'intérieur des appareils de réfrigeration à moins que cette utilisation n'ait reçu l'agréement du fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins in-flammable.

Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

• évitez les flammes vives et toute autre source d'allumage

• aéréz soigneusement la piece où se trou-ve l'appareil

• Ne modifies pas les specifications de l'appareil. Si le cable d'alimentation est endommagé, il peut causeur un court circuit, un incendie et/ou une electrocution.

Avertissement Les éventuelles répara-

tions ou interventions sur votre apparéil,

ainsi que le remplacement du cable d'alimentation, ne doit etre effectuees que par un professionnel qualifie.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causeur un incendie.
3. Vérifiez que la prise murale de l'appareil est accessible.
4. Ne débranchez pas l'appareil en tirant sur le cable.

5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si present) de l'éclairage interieur.

7. Cet apparéil est lourd. Faite attention lors de son déplacement.

8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).
9. Évitez une exposition prolongée de l'appareil aux rayons solaires.
10. Les ampoules (si presents) utilisées dans cet apparéil sont des ampôules spécifiques uniquement destinées à être utilisées sur des apparéils menagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil
• Ne stockez pas de gaz et de liquides inflam-mables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil Consultez les instructions respectives

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le electriquement.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulierrement l'orifice d'évacuation de l'eau de dégivrage dans le组成部分 réfrigérateur Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil

Installation

Important Avant de proceder au branchement electrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Deballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immidiatement

au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condensateur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'st installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)

Maintenance

• Les branchements electriques nécessaires à l'entretien de l'appareil doivent être réalis-

Fonctionnement

sés par un électricien qualifié ou une personne compétente.
- Cet apparéil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'iso1ation de vo- tre appareil ne contiennent pas de C.F.C. contribuant ainsi a preserver I'environnement. L' apparil ne doit pas etre mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflammables : l' apparil sera mis au rebut conformement aux reglements applicables disponibles auprès des autorites locales. Veillez a ne pas deteterer les circuits frigorifiques, notamment au niveau du condenseur. Les materiaux utilisés dans cet apparil identifiés par le symbole sont recyclables.

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

PourmettreaI'arretI'appareil,tournezlebouton du thermostat sur la position "O".

Réglage de la température

La température est régée automatiquement. Pour faire fonctionner l'appareil, précédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une température plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiège savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Utilisation quotidienne

Important N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissant être placées en fonction des besoins.

Important Pour permettre une belle circulation de l'air, n'enlevez pas la clayette en verre au-dessus du bac a legumes ni le balconnet porte-bouteilles.

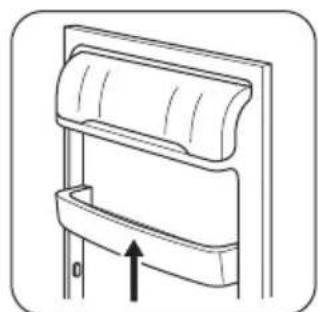

Emplacement des balconnets de la porte

Selon la taille des emballages des alimentes conserves, les balconnets de la porte peuvent etre positionnés a differentes hauteurs.

Tirez progressively dans le sens des flèches pour les dégager, puis repositionnez-les selon les besoins.

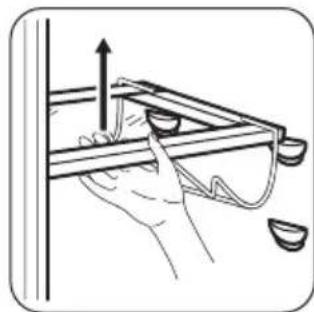

Compartment à bouteilles

Le compartment à bouteilles accroché à l'une des clayettes peut être utilisé pour ranger des bouteilles ou des canettes. Pour-retirer ce compartment, souleverz l'arrière de la clayete, appuyez dessus et sortez-le. Faites glisser le compartment vers l'extérieur et remette la clayette en place.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passé dans le circuit d'évaporation peut produit un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le compresseur peut produit un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.
• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du comprisseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevé, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le comprésur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à atteir des périodes d'arrêt du comprésur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

Entretien et nettoyage

• N'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et place-la sur la tablette en verre au-dessus du bac à legumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.:ilsdoivent etre couverts et peuvent etreplaces sur n'importe quelle clayette.

Fruits et legumes : placez-les une fois nettoyés dans le bac à legumes. Le jus de citron peut décolorer les parties en plastique de votre réfrigerateur s'il les touche. C'est pourquoi il est recommendé de conserver les agrumes dans des bacs séparés.

Beurre et fromage : placez-les dans des reci-pients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Bouteilles: elles doivent être munies d'un bouchon et doivent placees dans le balconnet portebouteilles de la porte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigerateur, s'ils ne sont pas correctement emballés.

Attention débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et

la recharge ne doit donc être effectuels que par du personnel autorisé.

Nettoyage périodique

Cet apparéil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulierement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou cables qui se trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou caustiques ni dépongoes avec gratoir pour nettoyer l'intérieur de façon à ne pas l'abimer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.
Après le nettoyage, rebranchez l' apparéil.

Dégivrage du réfrigérateur

Le givre est automatiquement eliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un réseau spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'ou elle s'évapore.

Il est important de nettoyer régulierement l'orifice d'écoulement de la goulotte d'évacuation

de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

En cas d'absence prolongée ou de non-utilisation

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes:

• débranchez l'appareil
• retirez tous les aliments
• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs des/agréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulierement son bon fonctionnement pour évier la détérioration des alimentés en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est à l'accrit. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appareil. La prise de courant n'est pas ali-mentée.	Branchez un autre apparéil électri-que sur la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille. Ouvrez et fermez la porte.
	L'ampoule est défectueuse. Consultez le paragraphe "Rempla-cement de l'ampoule".
Le comprésur fonction-ne en permanence.	La température n'est pas correcte-ment régée. Sélectionnez une température plus évélée.
La porte n'est pas correctement fermée.	Consultez le paragraphe "Fermeture de la porte".
La porte a été ouverte trop sou-vent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop évélée.	Laissez le produit revenir à tempéra-ture ambiante avant de le ranger dans l'appareil.
La température ambiante est trop évélée.	Réduisez la température ambiante.
De l'eau s'écoule sur la plaque arrêté du compar-timent réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrêté.	Ce phénomène est normal.
De l'eau s'écoule dans le compartment réfrigérateur.	La gouttière d'évacuation de l'eau de dégivrage est obstrée.	Nettoyez la gouttière d'évacuation.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrêté.
De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du comprésur.	Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'inté-rieur de l'appareil est trop BASSE.	La température n'est pas correcte-ment régée.	Sélectionnez une température plus évélée.
La température à l'inté-rieur de l'appareil est trop évélée.	La température n'est pas correcte-ment régée.	Sélectionnez une température plus BASSE.

Remplacement de l'éclairage

Attention Debranchez la fiche de

l'appareil de la prise secteur.

Dans le même temps, placez vos doigts en haut et en bas du diffuseur transparent et glissez-le dans le sens indiqué par les flèches pour le détacher.

Remplacez l'ampoule par une ampoule de puissance et de forme identiques, spécifique concue pour les apparciels electroménagers. (La puissance maximale est indiquée sur le diffuseur.)

Remontez le diffuseur de l'ampoule.

Branchez la fiche de l'appareil à la prise secteur.

Ouvrez la porte. Vérifiez que l'ampoulesallume.

\section*{Caracteristiques techniques}

Dimensions de la niche d'encas-trement
Hauteur 873 mm
Largeur 540 mm
Profondeur 549 mm
Tension 230 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côte gauche

Installation

Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuilles tire

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation »
3. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-venture.

à l'intérieur de l'appareil et sur l'étiquette éner-gétique.

attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Positionnement

Cet apparéil doit être installé dans un piece intérieure sèche et bien ventilée où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climati-que	Température ambiente
SN +10 °C à +32 °C
N +16 °C à +32 °C
ST +16 °C à +38 °C
T +16 °C à +43 °C

Des problèmes fonctionnels peuvent se produit sur certains types de modèles fonctionnant hors de cette plage de températures.

Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant

l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-venture ou le centre de maintenance le plus proche.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

En matière de sauvégarde de l'environnement

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits

electriques et electroniques. Ne jetez pas les apparéils portant le symbole X avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
