MODE D'EMPLOI ZFT 611 W ZANUSSI

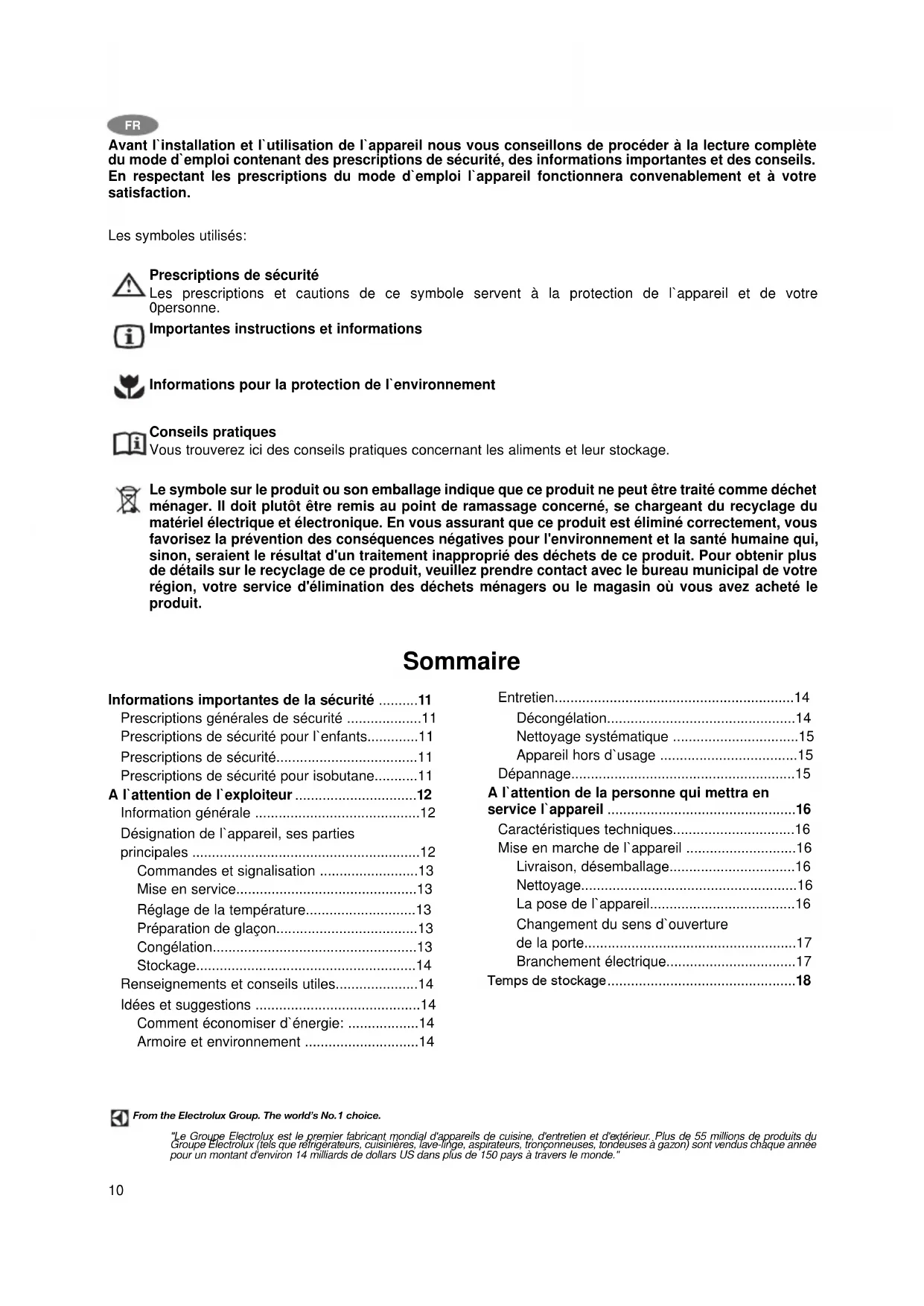

• Avant l`installation et l`utilisation de l`appareil nous vous conseillons de procéder à la lecture complète du mode d`emploi contenant des prescriptions de sécurité, des informations importantes et des conseils. En respectant les prescriptions du mode d`emploi l`appareil fonctionnera convenablement et à votre satisfaction. Les symboles utilisés: Prescriptions de sécurité Les prescriptions et cautions de ce symbole servent à la protection de l`appareil et de votre 0personne. Importantes instructions et informations Informations pour la protection de l`environnement Conseils pratiques Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. From the Electrolux Group. The world’s No.1 choice. "Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars US dans plus de 150 pays à travers le monde." Informations importantes de la sécurité p. 11
• Prescriptions générales de sécurité p. 11
• Prescriptions de sécurité pour l`enfants p. 11
• Prescriptions de sécurité p. 11
• Prescriptions de sécurité pour isobutane p. 11
• A l`attention de l`exploiteur p. 12
• Information générale p. 12
• Désignation de l`appareil, ses parties principales p. 12
• Commandes et signalisation p. 13
• Mise en service p. 13
• Réglage de la température p. 13
• Préparation de glaçon p. 13
• Congélation p. 13
• Stockage p. 14
• Renseignements et conseils utiles p. 14
• Idées et suggestions p. 14
• Comment économiser d`énergie: p. 14
• Armoire et environnement p. 14
• Entretien p. 14

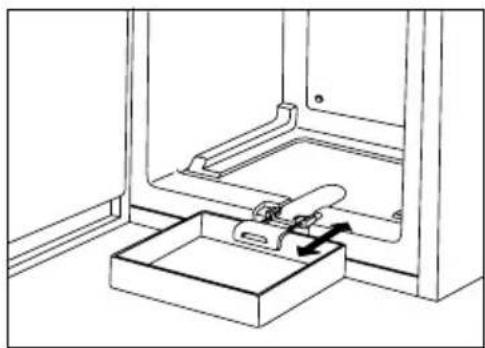

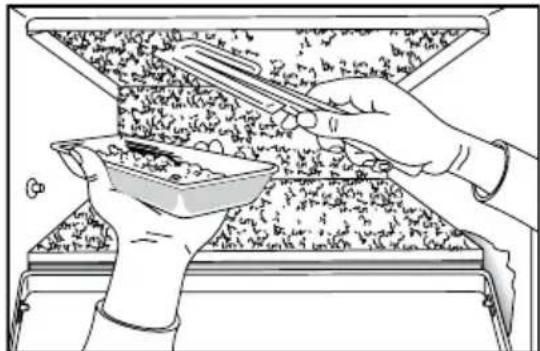

• Décongélation p. 14
• Nettoyage systématique p. 15
• Appareil hors d`usage p. 15
• Dépannage p. 15
• A l`attention de la personne qui mettra en service l`appareil p. 16
• Caractéristiques techniques p. 16
• Mise en marche de l`appareil p. 16
• Livraison, désemballage p. 16
• Nettoyage p. 16
• La pose de l`appareil p. 16
• Changement du sens d`ouverture de la porte p. 17
• Branchement électrique TTeemmppss ddee ssttoocckkaaggee p. 17

Sommaire11 Prescriptions générales de sécurité Conservez ce mode d`emploi qui doit toujours suivre l`appareil. L`appareil n`est conçu que pour conserver les aliments dans les conditions domestique ordinaires suivant ce mode d`emploi. Confiez toute réparation - y compris le changement et la réparation du câble de raccordement électrique - à l`atelier agréé. Les pièces de rechange doivent être livrées par la fabrique. Sinon, l`appareil peut s`endommager ou. de dégâts matériaux ou de blessures humains peuvent arriver. L`appareil n`est hors de tension que dans le cas où le câble d`alimentation est retiré de la prise secteur. Retirez donc toujours la fiche du câble de la prise (saisissant toujours la fiche et ne jamais tirant sur le câble) avant de procéder au nettoyage ou à la réparation Dans le cas où la prise secteur est en un endroit difficilement accessible, déconnectez le réseau électrique pour mettre l`appareil hors de tension. Ne rallongez jamais le câble d`alimentation! Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie. - Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court circuit et incendie). Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son emplacement. - Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution. Important: En cas de dommage du câble d’alimentation, il ne doit être remplacé que par un professionnel qualifié. - Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou incendie). N`utilisez pas des outils durs, pointus ou coupants pour nettoyer, dégeler l`appareil, ou pour faire sortir les aliments congelés, vous risquez de détériorer le système réfrigérant. Evitez la pénétration du liquide au régulateur de température ou au dispositif commutateur et indicateur. Ne consommez pas de la glace et de la crème à la glace immédiatement après les faisant sortir du congélateur, elles peuvent causer de lésions et engelures. Ne recongelez pas l`aliment une fois décongelé, consommez le plus tôt possible. Respectez soigneusement les instructions du fabricant concernant la durée de conservation au cas des aliments à congélation rapide (mirelite). Il est interdite de forcer le dégèlement par n`importe quel appareil électrique ou agent chimique! Ne touchez pas les parties en plastique de l`appareil par pot chaud. N`entreposez pas de gaz ou liquide inflammable dans l`appareil, un danger de l`explosion existe. Ne mettez pas de liquides gazeuses et boissons embouteillées dans le compartiment de congélation. Prescriptions de sécurité pour l`enfants Ne laissez jamais les enfants jouer au matériel d`emballage. La feuille en plastique peut causer asphyxie. L`appareil doit être manipulé par adultes. Ne laissez pas les enfants jouer à l`appareil ou à ses parties de réglage. Si vous terminez d`utiliser l`appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l`appareil) et démontez la porte de l`appareil. Ainsi il devient possible d`éviter que les enfants subissent de l`électrocution ou un asphyxie dans l`appareil. Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Prescriptions de sécurité Posez l`appareil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles. Avant le déplacement de l`appareil retirez la fiche de la prise secteur. Veillez à ce que le câble électrique ne reste pas coincé sous l`appareil au cours de sa mise en place. Assurez un courant d`air suffisant pour l`appareil pour éviter son surchauffe. Suivez attentivement les instructions de la mise en service. Prescriptions de sécurité pour isobutane Mise en garde L`isobutane (R 600a) constitue l`agent réfrigérant de l`appareil, qui est plus intensément inflammable et explosif. Maintenir dégagées les ouvertures de ventilation dans l`enceinte de l`appareil ou dans la structure d`encastrement. Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. Ne pas endommager le circuit de réfrigération. Ne pas utiliser d`appareils électriques à l`intérieur du compartiment destiné à la conservation des denrées, à moins qu`ils ne soient du type recommandé par le fabricant. Respectez les prescriptions du mode du mode d`emploi au point de vue de la protection de la vie et des biens.

Informations importantes de la sécurité12

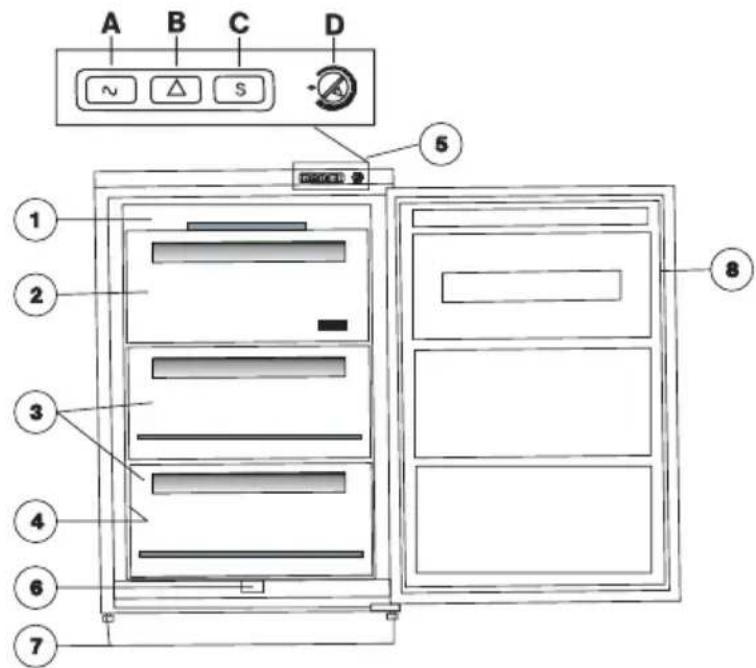

A l`attention de l`exploiteur Information générale La désignation officielle de l`appareil est „congélateur domestique“. Il est donc capable de conserver des aliments réfrigérés et congelés et apte à la congélation domestique des marchandises dans une quantité indiquée dans le mode d`emploi ainsi que à la production de glaçon. L`appareil est conforme aux prescriptions des normes dans des limites des diverses classes climatiques. La lettre symbolisant la classe climatique se trouve sur le plaque signalétique. Désignation de l`appareil, ses parties principales

2. Compartiment de congélation (avec plat de

4. Plaque signalétique

5. Commandes et témoins

A/ témoin vert B/ témoin rouge C/ témoin jaune et touche fonction continue (congelante) D/ bouton tournant régulateur de température

6. Tuyau d'écoulement

8. Etanchement de porte

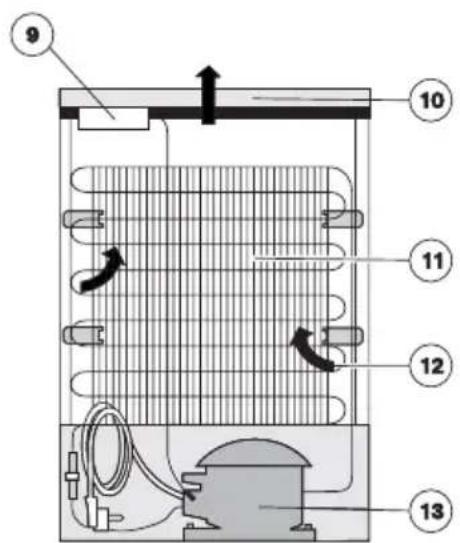

9. Régulateur de température

10. Grille d'aération

12. Direction du courant d`air

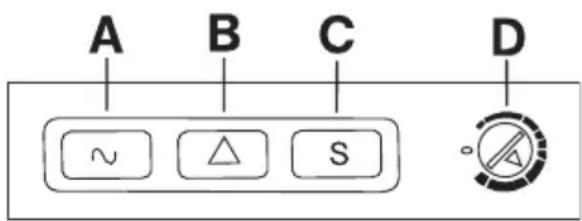

La figure présente l`appareil du modèle TTI 120 F.13 Commandes et signalisation Voir l`utilisation des commandes et de la signalisation dans les chapitres „Mise en service”, „Réglage de la température” et „Congélation”. Eléments de la commande: A) Témoin vert Allume quand l`appareil est sous tension, c`est que la fiche est mise dans la prise secteur. B) Témoin rouge Il est commandé par la température interne de l`appareil. Allume pendant une courte période quand l`appareil se met en marche, quand aliment frais est placé dedans, ou bien quand le bouton régulateur de température est tourné vers les températures plus basses. Allume continuellement quand la température interne de l`appareil est trop haute (surcharge par l`aliment trop chaud, la porte est resté ouverte ou l`étanchement de la porte est détérioré) ou l`appareil est en panne. C) Témoin jaune et touche congelante Allume et sort quand la commande de la marche continue est actionnée et le compresseur fonctionne continuellement et assure la température plus basse - réalisable par l`appareil - nécessaire pour la congélation à l`intérieur de l`appareil. D) Bouton tournant régulateur de la température Ajuste la température interne de l`appareil. Mise en service Insérez la fiche du câble secteur dans la prise secteur. Tournez le bouton tournant régulateur de la température comme suivant la figure. Le témoin s`allume, le compresseur se met en marche et le refroidissement bientôt commence. Quand le témoin s`éteint, la température sera convenable et l`appareil sera apte à la conservation des aliments congelés. Réglage de la température Le régulateur de la température en fonction de son réglage arrête automatiquement la marche de l`appareil, ensuite le remet en fonction assurant ainsi la température désirée. Son réglage devient possible par un mouvement de rotation du bouton régulateur de température fait p.e. à l`aide d`un coin. La rotation du bouton dans le sens des aiguilles d`une montre intensifie le refroidissement. En ajustant le bouton selon la figure la température atteindra les -18 °C ou moins. La mise à la position de „0“ du bouton régulateur de température arrête le compresseur et ainsi le refroidissement en coupant le circuit électrique. La fréquence de l`ouverture de la porte et la quantité des aliments posés dans l`appareil influencent la température interne du congélateur en dessus de la position du régulateur et de la température ambiante. Dans la position maximale du régulateur de température - au cas d`une charge augmentée ou d`une canicule - le compresseur peut continuellement fonctionner. Ce régime n`est pas nuisible. Préparation de glaçon Pour préparer du glaçon remplissez de l`eau le bac de glaçon et posez le dans le compartiment de préparation de glaçon. L`humidification de la base du bac réduit le temps de formation du glaçon. Pour faire sortir de bac les morceaux de glaçon laissez couler de l`eau sur le bac ensuite frappez le légèrement. Congélation La congélation des aliments différents doit être toujours faite dans le compartiment de congélation après une préparation convenable. Appuyez le bouton de congélation (il sort et s`allume) quatre heures plus tôt que la congélation désirée dans le cas d`une petite quantité d`aliment, vingt- quatre heures plus tôt dans le cas d`une grande quantité d`aliment. Le compresseur fonctionne continuellement pour atteindre la température nécessaire pour la congélation. Installez l`aliment à congeler dans l`appareil et laissez le marcher pendant environ 24 heures. FR14 Ensuite appuyez de nouveau le bouton de congélation (le témoin jaune s`éteint et le bouton se met en position normale). Pour stocker une quantité plus grande de produits alimentaires, vous pourrez sortir les paniers à l'exception de l'inférieur et vous pourrez mettre les produits alimentaires directement sur les grilles. Le plat à congeler est apte à la congélation des fruits de petite taille (fraise, framboise, groseilles, e.t.c.). Placez les fruits sur le plat sans enveloppe en une couche mince. Après la congélation vous pouvez les trier, envelopper et ranger dans les compartiments. Stockage Il est conseiller de transmettre aux compartiments de stockage (aux paniers) les aliments congelés laissant ainsi de place pour un nouveau procédé de congélation. Une congélation répétée n`abîme pas les aliments déjà emmagasiné. Les annexes donnent de renseignements détaillés concernant la pratique de stockage des divers aliments. Renseignements et conseils utiles Après l`ouverture et ensuite la fermeture de la porte un vide se forme à l`intérieur de l`appareil par suite de la température basse. Pour ouvrir de nouveau la porte attendez environ 2-3 minutes à l`égalisation de la pression interne. Veillez à ce que l`appareil fonctionne dans une telle position du régulateur de température qui ne permet jamais la température interne s`augmenter au-dessus de -18 °C, car à une température plus haute les aliments congelés peuvent s`endommager. Il est conseillé de faire un contrôle quotidien pour le but de détecter à temps une panne et de prévenir l`endommagement des aliments congelés. Idées et suggestions Ce chapitre vous donne des idées et suggestions à l`utilisation de l`appareil pour diminuer la consommation en énergie. Il donne encore information sur l`environnement. Comment économiser d`énergie: Ne placez l`appareil à la proximité d`une source de chaleur ou ne l`exposez pas au soleil. Veillez à la bonne aération du compresseur et du condenseur, n`obturez pas le passage du courant d`air. Enveloppez fermement les aliments dans des feuilles plastiques ou d`aluminium ou mettez les dans des récipients bien fermés pour éviter la formation du blanc gel. Evitez que les aliments placés dans le compartiment de congélation entrent en contact avec ceux y trouvant et déjà congelés. N`ouvrez pas inutilement la porte et ne la laissez pas ouverte trop longtemps. Ne placez pas aliment chaux dans l`appareil, laissez le se refroidir à la température ambiante. Nettoyez régulièrement le condenseur. Armoire et environnement La matière isolante et l`agent de congélation de l`armoire ne contiennent pas des gaz qui ne sont pas nuisibles pour la couche d`ozone. Evitez tout endommagement du système réfrigérant surtout à l`arrière à proximité du système. Les autorités municipales donnent de renseignement concernant les endroits de l`élimination des appareils délabrés. Les matières désignées utilisées dans cet appareil sont réutilisables . Entretien Décongélation L`humidité à l`intérieur de l`appareil se glace et se précipite sous forme des couches de glace ou de blanc gel. La couche épaisse de glace ou de blanc gel a un effet isolant et diminue la puissance réfrigérante qui se traduit dans augmentation de la température interne de l`espace réfrigérant et l`accroissement de la consommation en énergie et si l`épaisseur de la couche devient trop grande elle risque d`empécher l`ouverture de la porte du compartiment de congélation même de causer sa rupture. Eliminez la couche de glace ou de blanc gel par une raclette livrée avec l`appareil si elle n`est pas trop épaisse. FR15 Le plateau présenté sur la figure n`est pas accessoire de l`appareil. Décongelez la couche de glace ou de blanc gel quand il n`est pas possible de l`enlever par la raclette. La fréquence de cet enlèvement dépend du manière de l`utilisation. Exécutez l`opération comme suite: Débranchez l`appareil. Faites sortir les aliments congelés et posez les dans un panier garni de chiffon et stockez le panier dans un endroit frais ou transmettez les aliments dans le compartiment de congélation ou l`espace normal d`un réfrigérateur normal. Laissez la porte de l`appareil ouverte. Epongez l`eau de fonte par un chiffon ou par une éponge. Videz l`eau de fonte collectée par la gouttière dans la partie inférieure de l`appareil comme suite: Placez un bac devant l`appareil et retirez le bec de décharge dans le sens de la flèche et laissez couler l`eau de dégel dans le bac. Vous pouvez accélérer la processus du dégel en posant un pot rempli de l`eau chaude sur les plaques de refroidissement formant une tablette. Après le dégel de la couche séchez les surfaces humides et repoussez le bec de déversement. Mettez l`appareil sous tension. Remettez les aliments enlevés quand le témoin rouge s`éteindra. Nettoyage systématique Il est conseillé de lier le nettoyage de l`intérieur de l`appareil à sa congélation. N`utilisez pas au nettoyage des produits abrasifs ou du savon. Après le débranchement de l`appareil lavez de l`eau tiède et séchez soigneusement son intérieur. Nettoyez l`isolation de la porte avec l`eau de conduit. Ensuite remettez sous tension l`appareil. Enlevez une ou deux fois par an la couche de poussière couvrant la surface du condenseur au fond de l`appareil. Appareil hors d`usage Procédez comme suite au cas d`une non utilisation prolongée de l`appareil: Débranchez l`appareil. Enlevez de l`appareil les aliments y trouvants. Exécutez la décongélation et le nettoyage suivant les précédents. Laissez un peu ouverte la porte pour éviter la production d`odeur. Dépannage Au cours du fonctionnement de l`appareil peuvent arriver des petits incidents qui n`exigent pas l`appel d`un expert. Le tableau suivant vous donne des renseignements de les maîtriser vous-même et éviter ainsi les dépenses inutiles. Nous vous attirons l`attention à ce que le fonctionnement de l`appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas de dégâts, ils appartiennent au fonctionnement normal. Nous vous attirons l`attention de nouveau à ce que l`arrêt du compresseur ne signifie pas l`état hors tension de l`appareil. Il est INTERDIT de toucher les parties électriques de l`appareil avant le débrancher du réseau!

Incident Refroidissement n`est pas suffisant Refroidissement trop fort Il n`y a pas de refroidissement L`appareil émet trop de bruit Cause Régulateur de température est mis à un degré trop bas. Avant la congélation l`appareil n`était pas prérefroidi. L`aliment mis dedans a de trop grandes dimensions. Quantité trop grande des aliments à réfrigérer. La porte n`est pas fermée correctement. Régulateur de température est mis à un degré trop haut. La fiche secteur n`est pas correctement branchée. Il n`y a pas de tension dans la prise secteur. Régulateur de température est mis dans la position de „0”. Support insuffisant de l`appareil. Remèdes Sélection d`un degré plus haut Exécuter un prérefroidissement convenable. Couper en morceaux l`aliment. Mise une quantité d`aliments plus petite. Vérifier la fermeture de la porte. Sélection d`un degré plus bas. Vérifier le branchement correct. Vérifier la tension. Vérifier la position du régulateur. Vérifier l`emplacement stable (les quatre pieds sur le sol). Si les conseils restent sans succès avertissez un atelier de réparation spécialisé.16 Mise en marche de l`appareil Livraison, désemballage Faites livrer l`appareil dans son emballage original, dans une position verticale et respectez les signalisations sur l`emballage. Après chaque livraison laissez reposer l`appareil durant 2 heures sans le mettant en marche. Désemballez l`appareil et vérifiez s`il n`y a pas de traces d`endommagements. Si oui signalez les immédiatement là où l`appareil a été acheté. Gardez l`emballage endommagé. Nettoyage Enlevez les bandes adhésives fixant contre tout déplacement les éléments dans l`intérieur de l`appareil. Lavez l`intérieur de l`appareil par d`eau tiède et de liquide vaisselle. Utilisez de chiffon mou. Séchez l`intérieur de l`appareil après nettoyage. La pose de l`appareil La température d`ambiance influence la consommation en énergie et le fonctionnement correcte de l`appareil. Pour installer l`appareil prenez en considération que le fonctionnement correcte de l`appareil ne sera possible que dans les limites de température ambiante donné dans le tableau ci- dessous. Classe climatique Température ambiante SN +10...+32 °C N +16...+32 °C ST +18...+38 °C Si la température ambiante baisse au-dessous de la limite inférieure la température de l`espace réfrigérant pourrait monter au-dessus de la température prescrite. L`augmentation de la température ambiante au- dessus de la limite supérieure se traduit dans l`augmentation de la durée de fonctionnement du compresseur, dans un dérangement de la décongélation automatique, dans une augmentation de la température dans l`espace réfrigérant enfin dans une augmentation de la consommation en énergie. A la pose de l`appareil veillez à ce que sa position soit horizontale. Réglez cette position à l`aide des deux pieds réglables sur la partie inférieure avant (1). Deux cales réglables (2) servent au réglage. Ces cales sont déplacables. N`exposez pas l`appareil aux rayons de soleil, ne posez pas l`appareil à la proximité d`un foyer. S`il est impératif de poser l`appareil dans la proximité d`un chauffage au gaz ou à l`électricité respectez les distances minimales suivantes: en cas d`une distance de 3 cm ou moins entreposez une plaque termiquement isolante d`une épaisseur de 0,5 - 1 cm et non flammable entre les deux appareils. en cas d`un chauffage à l`huile ou au charbon la distance doit être augmentée à 30 cm.

A l`attention de la personne qui mettra en service l`appareil Caractéristiques techniques Modèle Volume brut (l) Volume net (l) Largeur (mm Hauteur (mm) Profondeur (mm) Consommation en énergie: (kWh/24h) (kWh/an) Classe d`énergie suivant la norme EU Puissance réfrigérante (kg/24h) Temps max. de stockage en cas d`une panne (h) Intensité de courant électrique nominale (A) Masse (kg) ZFT 611 W

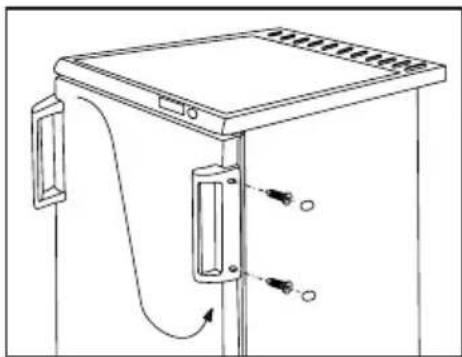

Remettez le vis dans le trou devenu libre à l`autre côté et les deux pieds réglables et redressez l`armoir. Remontez à l`autre côté la poignée et les goupilles en plastique. Remettez en place l`appareil, nivelez le et mettez sous tension. Faites appel à un atelier spécialisé le plus proche si vous ne voulez pas exécuter les opérations ci- dessus. Les opérations seront exécuter contre un remboursement. Branchement électrique Branchez l`appareil uniquement à un réseau de tension alternative de 230 V et de fréquence de 50 Hz. Ne connectez la fiche secteur que dans une prise secteur possédant d`une protection contre les contacts accidentels (contact de sûreté). Si vous ne possédez une prise convenable faites appel à un technicien qui établira la prise nécessaire. Cet appareil répond aux spécification des directives suivantes: 73/23 EEC - 73/02/19 (Directive des petites tensions) et ses amendements en vigueur 89/336 EEC - 89/05/03 (Directive EMC) et ses amendements en vigueur. 96/57 CE - 03/09/96 (Directive concernant les exigences en matière de rendement énergétique) et ses amendements ultérieurs

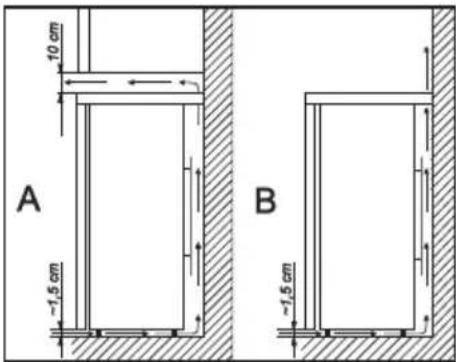

L`appareil est utilisable en le posant contre le mur. Il faut respecter les distances minimales de la figure au cours de la pose de l`appareil: A: pose au-dessous d`une armoire murale B: pose libre Changement du sens d`ouverture de la porte Il est possible de changer le sens d`ouverture de droite à gauche au sens de gauche à droite de la porte si l`installation ou le maniabilité l`exige. Exécutez l`opération suivant les instructions ci- dessous: Débranchez l`appareil. Inclinez légèrement l`appareil en arrière de telle manière que le compresseur ne touche pas le sol. Appelez une deuxième personne qui pendant le manoeuvre fixera solidement l`appareil dans cette position. Otez les deux pieds réglables (2 p) et les 2 vis de fixation de la plaque porteuse inférieure de la porte ensuite le vis à l`autre côté. Déplacez la cheville dans la plaque porteuse de la porte suivant la flèche. Otez la porte . Dévissez la cheville supérieure porteuse de porte et remettez à l`autre côté. Reposez la porte sur la cheville supérieure porteuse de porte. Fixez la porteuse inférieure de porte en assurant que le bord de la porte soit parallèle au côté de l`armoire.18

rruuiittss:: cerise, griotte, crème de fruit, purée de marrons
