BEDIENUNGSANLEITUNG ZFT 611 W ZANUSSI

GEBRAUCHSANLEITUNG INSTRUCTION BOOKNL

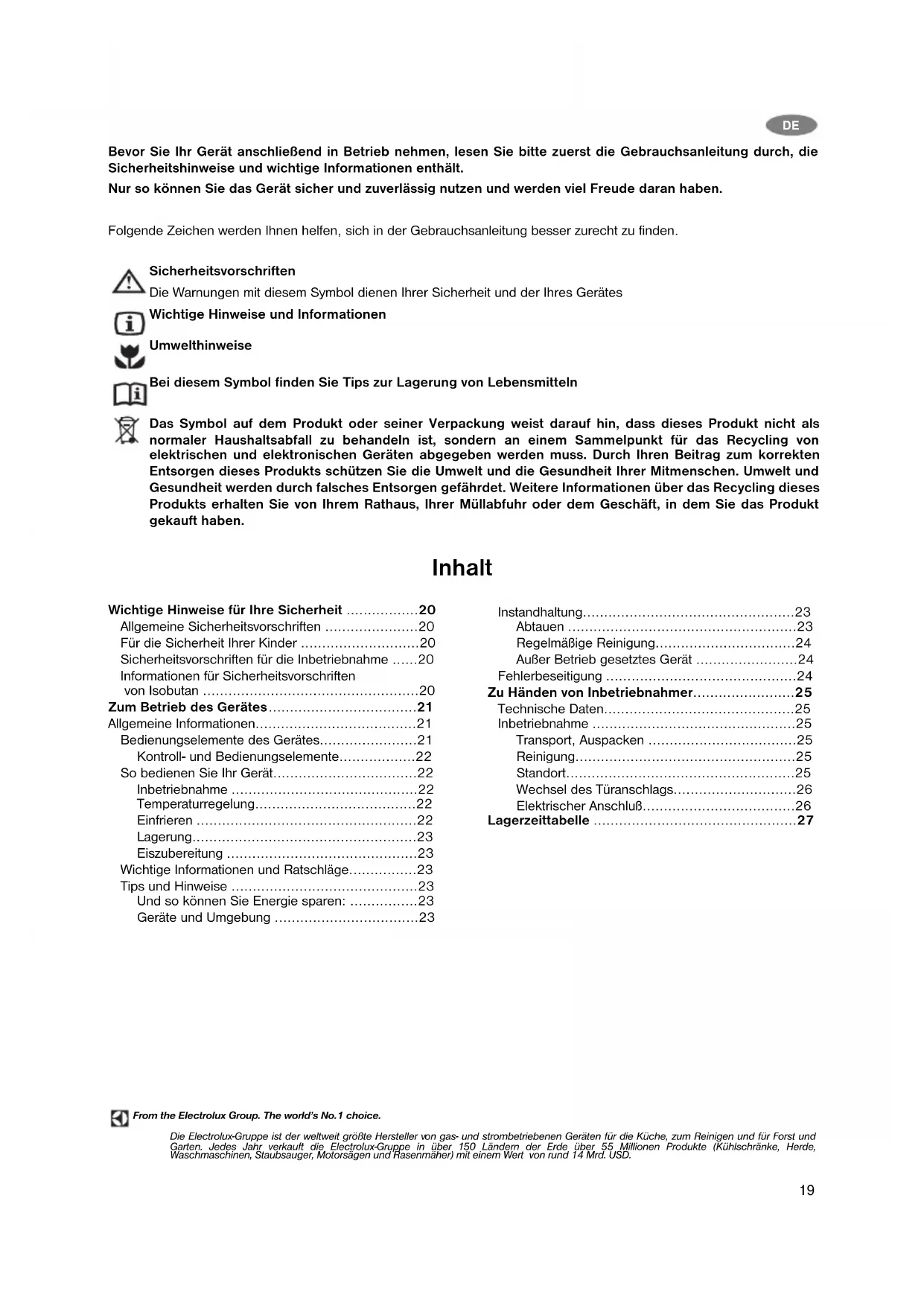

• Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthält. Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben. Folgende Zeichen werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden. Sicherheitsvorschriften Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes Wichtige Hinweise und Informationen Umwelthinweise Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. From the Electrolux Group. The world’s No.1 choice. Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. Inhalt Wichtige Hinweise für Ihre Sicherheit p. 20
• Allgemeine Sicherheitsvorschriften p. 20
• Für die Sicherheit Ihrer Kinder p. 20
• Sicherheitsvorschriften für die Inbetriebnahme p. 20
• Informationen für Sicherheitsvorschriften von Isobutan p. 20
• Zum Betrieb des Gerätes p. 21
• Allgemeine Informationen p. 21
• Bedienungselemente des Gerätes p. 21
• Kontroll- und Bedienungselemente p. 22
• So bedienen Sie Ihr Gerät p. 22
• Inbetriebnahme p. 22
• Temperaturregelung p. 22
• Einfrieren p. 22
• Lagerung p. 23
• Eiszubereitung p. 23
• Wichtige Informationen und Ratschläge p. 23
• Tips und Hinweise p. 23
• Und so können Sie Energie sparen: p. 23
• Geräte und Umgebung p. 2320

Allgemeine Sicherheitsvorschriften Sollten Sie Ihr Gerät einmal weitergeben wollen, vergessen Sie bitte nicht, die Gebrauchsanleitungen dazuzulegen. Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden. Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzleitung) nur durch eine autorisierte Werkstatt durchführen lassen. Für Reparaturen dürfen nur Original- Ersatzteile benutzt werden, anderenfalls könnte Ihr Gerät beschädigt oder Sie selbst verletzt werden. Das Gerät ist nur vom Netz getrennt, wenn Sie den Netzstecker aus der Steckdose ziehen. Ziehen Sie deshalb vor Reinigungen, Reparaturen oder Abtauvorgängen den Netzstecker aus der Steckdose. Nicht am Anschlußkabel ziehen, um das Gerät vom Netz zu trennen! Wenn die Steckdose schwer zu erreichen ist, schalten Sie das Stromnetz ab (Sicherung herausnehmen). Es ist verboten, das Netzkabel zu verlängern! Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen. - Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr! Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des - Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen. Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder vom Kundendienst ersetzt werden. - Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr! Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie Eiskratzer oder andere spitze Gegenstände benutzen. Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. den Kontroll- und Bedienelementen in Berührung kommen. Durch Eis können Sie sich Verletzungen zufügen, wenn Sie es unmittelbar nach dem Herausnehmen verzehren. Aufgetaute oder angetaute Produkte nicht erneut einfrieren. Solche Produkte sollten Sie möglichst schnell aufbrauchen. Beachten Sie bitte bei Tiefkühlkost die Hinweise zur Lagerzeit auf der Verpackung des Herstellers. Keine Geräte mit elektrischem Antrieb bzw. Motor oder Chemikalien zum Beschleunigen des Abtauens anwenden! Bewahren Sie keine heißen Töpfe in unmittelbarer Nähe der Kunststoffteile des Gerätes auf. Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät, es besteht Explosionsgefahr. Im Gerät dürfen keine kohlensäurehaltigen Getränke in Flaschen eingelagert werden. Für die Sicherheit Ihrer Kinder Ihre Kinder sollten nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes spielen, da Lebensgefahr durch Ersticken besteht! Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht spielen. Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden. Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Sicherheitsvorschriften für die Inbetriebnahme Stellen Sie das Gerät mit der Rückseite an die Wand. Die Wärme abgebenden Teile (Kompressor und Verflüssiger) sollen die Wand nicht berühren. Bevor Sie das Gerät verschieben, sollte der Netzstecker aus in der Steckdose genommen sein. Beim Aufstellen des Gerätes achten Sie darauf, daß es nicht auf das Anschlußkabel gestellt wird. Achten Sie auf ausreichende Belüftung des Gerätes. Nicht ausreichende Belüftung hätte eine Erwärmung des Gerätes zufolge. Um Ihrem Gerät die erforderliche Belüftung zu sichern, befolgen Sie bitte die Hinweise für die „Inbetriebnahme des Gerätes”. Informationen für Sicherheitsvorschriftenvon Isobutan Warnung Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht Feuer- und Explosionsgefahr. Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht verschließen. Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen. Kühlkreislauf nicht beschädigen. Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind. Um Personen- und Sachschäden zu vermeiden, halten Sie sich an die Sicherheitsvorschriften der Gebrauchsanleitung. Für Schäden infolge von Nichtbeachtung dieser Vorschriften haftet der Hersteller nicht.

Wichtige Hinweise für Ihre Sicherheit21

Allgemeine Informationen Sie haben einen Gefrierschrank erworben. Dementsprechend ist Ihr Gerät für die Lagerung von tiefgekühlten Lebensmittel, zum Einfrieren von Waren (Mengen sind in der Gebrauchsanleitung angegeben), und zur Eiswürfelzubereitung geeignet. Das Gerät entspricht den Normen der auf dem Typenschild angegebenen Klimaklasse unter Berücksichtigung der dort aufgeführten Temperatur.

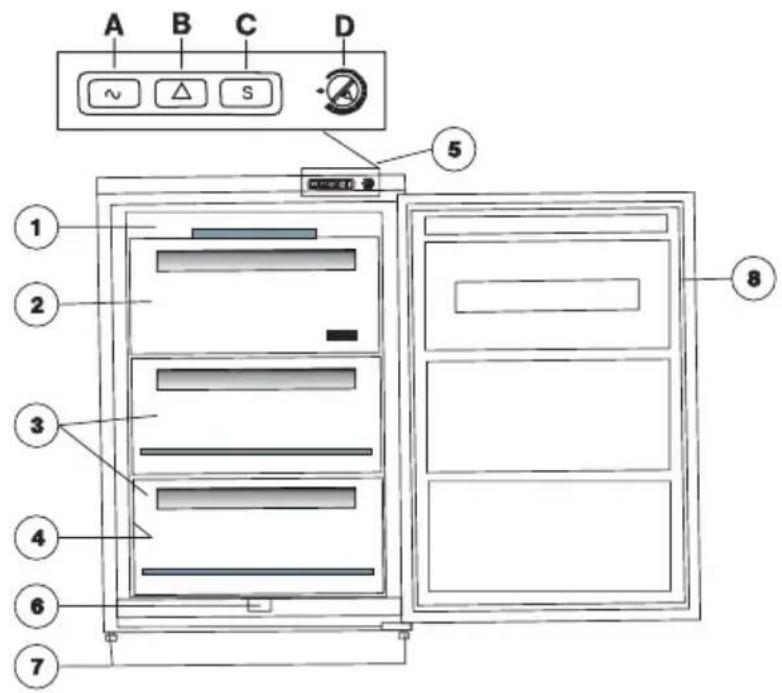

Bedienungselemente des Gerätes

2. Gefrierfach (mit Eisplatte)

3. Lagerfächer mit Korb

5. Schalter- und Kontrollanlage

A.) Grüne Kontrollleuchte B.) Rote Kontrollleuchte C.) Gelbe Kontrollleuchte und Gefrierschalter D.) Drehknopf zur Temperaturregelung

7. Verstellbare Füße

8. Türdichtungsprofil

10. Belüftungsgitter

12. Richtung der Luftzirkulation

Zum Betrieb des Gerätes In der Abbildung ist der Typ TTI 120 F zu sehen.22

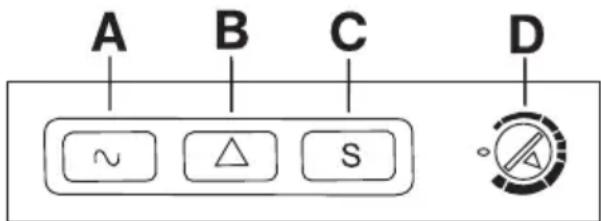

Kontroll- und Bedienungselemente Lesen Sie hierzu bitte noch die Abschnitte "Inbetriebnahme", "Temperaturregelung" und "Einfrieren". A) Grüne Kontrollleuchte Diese Leuchte leuchtet dann, wenn das Gerät unter Spannung steht, also wenn der Stecker in die Steckdose gesteckt ist. B) Rote Kontrollleuchte Sie leuchtet je nach der Innentemperatur des Gefriergeräts. Sie leuchtet kurz unmittelbar nach der ersten Inbetriebnahme, beim Einlegen frischer Ware oder wenn der Temperaturregler auf einen niedrigeren Wert eingestellt ist. Sie leuchtet länger, wenn die Temperatur im Innenraum des Geräts zu hoch ist (bei Einlagerung von zu viel Frischware, oder wenn die Tür zu lange offen steht bzw. wenn das Türdichtungsprofil nicht richtig schließt), oder wenn eine Betriebsstörung des Gefriergerätes vorliegt. C) Gelbe Kontrollleuchte und Gefrierschalter Ist der Gefrierschalter gedrückt (nach Eindrückung springt er etwas heraus und leuchtet), so ist der Kompressor im Dauerbetrieb, und im Gefrierbereich wird die kühlste Temperatur für das Einfrieren gesichert, die im Gefrierbereich erreicht werden kann. D) Drehknopf zur Temperaturregelung des Gefriergeräts Dient zur Einstellung bzw. Änderung der gewünschten Temperatur im Gerät. So bedienen Sie Ihr Gerät Inbetriebnahme Stecken Sie den Netzstecker in die Steckdose. Drehen Sie den Temperaturreglerknopf in die Richtung, wie Sie es in der Abbildung sehen. Die rote Kontrollampe leuchtet auf, der Kompressor läuft, und bald fängt das Gerät an zu kühlen. Die rote Kontrollampe erlischt, sobald die Gefriertemperatur, die für die Lagerung tiefgekühlter Ware geeignet ist, erreicht ist. Temperaturregelung Das Kühlaggregat muß nicht ununterbrochen laufen. Wenn die Temperatur den eingestellten Wert erreicht hat, schaltet der Thermostat es automatisch ab und später dann wieder ein, die gewünschten Temperaturen werden damit erreicht. Sie ist durch Drehen des Knopfes einzustellen. Sie können den Regler z.B. mit einer Münze drehen. Mit dem Uhrzeigersinn wird die Kühlung immer intensiver. Im Gerät ist eine Temperatur von -18 °C bzw. eine niedrigere Temperatur zu erreichen, wenn Sie den Temperaturreglerknopf so einstellen wie es in der nachstehenden Abbildung zu sehen ist. Sie können den Temperaturregler ausschalten, indem Sie ihn auf „0” stellen. Der Kompressor und somit auch die Kühlung wird eingestellt. Außer von der eingestellten Temperatur und der Außentemperatur wird die Temperatur im Gefrierschrank auch von der Menge der eingelagerten Lebensmittel sowie der Häufigkeit des Türöffnens beeinflußt. In Höchsteinstellung des Temperaturreglers - z.B. bei hohen Außentemperaturen - kann das Kühlaggregat ununterbrochen laufen. Dadurh wird das Gerät nicht beschädigt. Einfrieren Das Einfrieren von Lebensmitteln nehmen Sie bitte nach den entsprechenden Vorbereitungen immer im Gefrierfach vor. Drücken Sie bitte etwa 4 Stunden vor dem Einfrieren kleinerer Mengen Frischware - 24 Stunden vor dem Einfrieren größerer Mengen - den Gefrierschalter (nach dem Eindrücken springt dieser heraus und leuchtet). Anschließend läuft der Kondensator des Gefriergerätes im Dauerbetrieb, um die für den Gefriervorgang erforderliche Temperatur zu erreichen. Lagern Sie bitte die einzufrierenden Lebensmitteln ein und lassen Sie das Gerät über ca. 24 Stunden in der beschriebenen Weise laufen. Drücken Sie bitte anschließend den Gefrierschalter (gelbe Kontrollleuchte erlischt und der Schalter kommt in seine ursprüngliche Position zurück). Das Gefriertablett eignet sich zum Einfrieren von kleineren Früchten (Himbeeren, Erdbeeren Johannisberen usw.). Legen Sie die Früchte ohne Verpackung in dünner Schicht auf das Tablett. Nach Beendigung des Gefriervorgangs können die eingefrorenen Früchte verpackt, sortiert und in den Einlegefächern gelagert werden. Lagerung Wir empfehlen Ihnen, die bereits tiefgekühlte Ware in den Korb bzw. die Körbe zu legen. Somit schaffen Sie im Gefrierfach Platz für frische, neu einzufrierende Ware. Die bereits eingefrorene Ware wird durch Einfrieren frischer Ware nicht beeinträchtigt. DE23

Wenn größere Mengen an Lebensmitteln eingelagert werden müssen, können die Ablagen bis auf die unterste Ablage entfernt und das Gefriergut kann unmittelbar auf den Regalen platziert werden. Mehrere Informationen über Lagerzeit und Lagerart der verschiedenen Lebensmittel finden Sie im bereits erwähnten Anhang. Eiszubereitung Füllen Sie die beigelegte Eiswürfelschale mit Wasser und legen Sie sie ins Gefrierfach. Die Zubereitungszeit kann dadurch verkürzt werden, daß die Schale von unten befeuchtet wird. Zum Gebrauch der Eiswürfel die Eiswürfelschale kurz unter Wasser halten, die Schale sanft drehen oder leicht schlagen. Wichtige Informationen und Ratschläge Nach dem Öffnen und Schließen der Gefrierschranktür entsteht wegen der tiefen Temperatur ein Vakuum. Wenn Sie nach dem Schließen die Tür erneut öffnen wollen, warten Sie 2-3 Minuten bis der Druck ausgeglichen wird. Ihre Tiefkühlkost erfordert eine gleichmäßige Lagertemperatur von -18 °C. Achten Sie darauf, daß die Temperatur des Innenraumes nicht über -18 °C steigt. Eine höhere Temperatur reduziert die Haltbarkeit Ihres Gefriergut. Überzeugen Sie sich möglichst jeden Tag von der einwandfreien Funktion des Gerätes, um eventuelle Funktionsstörungen rechtzeitig zu merken und somit ein Verderben der tiefgekühlten Lebensmittel zu vermeiden. Tips und Hinweise In diesem Abschnitt erhalten Sie nützliche Hinweise zur Einsparung von Energie sowie zum Umweltschutz. Und so können Sie Energie sparen: Standorte im Bereich direkter Sonneneinstrahlung und Heizungsquellen sind zu vermeiden. Achten Sie auf die ausreichende Belüftung des Kompressors und Verflüssigers. Verpacken Sie die Lebensmittel in luftdichtem Material, um unnötige Reif- und Eisschichtbildung zu vermeiden. Vermeiden Sie bitte, daß frisch einzufrierende Ware mit bereits eingefrorenen Produkten in Berührung kommt. Vermeiden Sie unnötiges und zu langes Öffnen der Tür. Lassen Sie die heißen Speisen vor dem Einlegen auf Zimmertemperatur abkühlen. Um hohe Leistung bei niedrigen Energieverbrauch zu erzielen, muß der Verflüssiger regelmäßig gereinigt werden. Geräte und Umgebung Sie haben ein Gerät erworben, dessen Kälte- und Isolierkreislauf umweltverträglich ist und somit die Ozonschicht der Erde in keinerlei Weise beschädigt. Sollte Ihr Gerät am Ende seiner Lebensdauer aus Ihrem Haushalt entfernt werden, nehmen Spermüllannahmestellen Ihr Gerät entgegen, und entsorgen bzw. wiederverwerten seine verschiedene Teile umweltverträglich. Achten Sie bitte darauf, daß der Kältekreislauf nicht beschädigt wird. Informationen über Spermüllannahmestellen erhalten Sie bei den städtischen Ämtern. Die wiederverwendbaren Teile des Gerätes sind mit diesem Zeichen gekennzeichnet. Instandhaltung Abtauen Nach einer bestimmten Betriebszeit kann sich im Kühlraum des Gerätes eine Reif- bzw. Eischicht bilden. Diese Reif- und Eisschicht wirkt isolierend, die Kälteabgabe wird dadurch erschwert, was zur erhöhten Temperatur der Kühlräume führen kann und den Stromverbrauch ansteigen läßt. Eine dicke Reif- und Eisschicht kann dazuführen daß sich die Tür des Gefrierfaches nur schwer öffnen läßt. Hat sich eine Reif- und Eisschicht in geringerem Maße gebildet, kann sie mit dem beiliegenden Kunststoffschaber entfernt werden. Das abgebildete Tablett gehört nicht zum Gerät! Hat sich eine dickere Reif- und Eisschicht gebildet, die nicht mehr mit dem Kunststoffschaber entfernt werden kann, muß das Gefrierfach abgetaut werden. Die Häufigkeit des Abtauens hängt vom Gebrauch ab. Gehen Sie beim Abtauen wie folgt vor: Ziehen Sie den Netzstecker aus der Steckdose. Nehmen Sie Ihr Gefriergut während des Abtauvorganges aus dem Gefrierbereich heraus, wickeln Sie es in mehrere Lagen Zeitungspapier ein und lagern Sie es an einem kühlen Ort oder bewahren Sie es in einem anderen Kühlschrank oder Gefrierfach auf. Lassen Sie die Tür geöffnet. Führen Sie das Tauwasser mit einem Schwamm oder Lappen in waagerechter Richtung ab. Das Wasser sammelt sich in dem dafür vorgesehenen Ausguß und kann wie in der Abbildung dargestellt entfernt werden. DE24

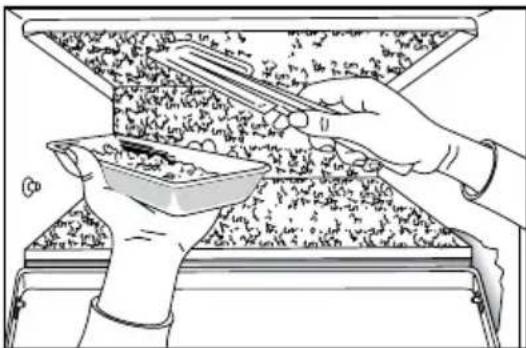

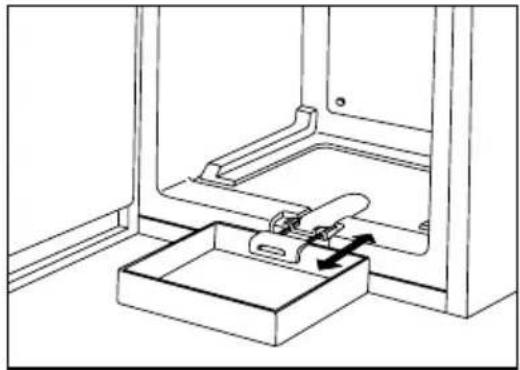

Stellen Sie zum Auffangen des Tauwassers eine Schüssel unter, ziehen Sie den Tauwasserablauf (Sie finden ihn in der unteren Mitte des Gerätes) in Pfeilrichtung vorsichtig heraus, das Wasser kann durch die Öffnung ins Gefäß fließen. Stellen Sie eine Schüssel mit heißem Wasser in den Gefrierbereich. Hierdurch wird das Abtauen beschleunigt. Wischen Sie nach dem Abtauen alles gut trocken. Schieben Sie die Tauwasserabführung zurück. Stecken Sie den Netzstecker wieder in die Steckdose. Wenn die rote Kontrollampe erlischt, können Sie die Lebensmittel zurücklegen. Regelmäßige Reinigung Zweckmäßig ist es, den Gefrierschrank mit dem Abtauen gleichzeitig zu reinigen. Verwenden Sie bei der Reinigung bitte keine Scheuermilch oder Seife. Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit lauwarmem Wasser aus, und anschließend gut trocken. Die Türdichtung waschen Sie am besten mit klarem Wasser ab. Nach der Reinigung können Sie den Netzstecker wieder in die Steckdose stecken. Ein- bis zweimal jährlich sollten Sie auf der Rückseite des Kühlschrankes den Staubbelag am Kondensator entfernen. Außer Betrieb gesetztes Gerät Sollten Sie Ihr Gerät längere Zeit nicht brauchen, gehen Sie wie folgt vor: Trennen Sie das Gerät vom Netz. Nehmen Sie die Lebensmittel heraus. Reinigen Sie das Gerät auf die eben geschilderte Weise. Lassen Sie die Türen offen, um Geruchsbildung zu vermeiden. Fehlerbeseitigung Bei allen elektrischen Geräten können Störungen auftreten, zu deren Beseitigung Sie nicht unbedingt den Kundendienst benötigen. In der nächsten Tabelle wollen wir Ihnen über diese Störungen ein paar Hinweise geben, damit Sie von überflüssigen Reparaturkosten verschont bleiben. Wir machen Sie darauf aufmerksam, daß bei jedem arbeitenden Kompressor-Aggregat Geräusche auftreten, die teils vom laufenden Motor, teils vom Kältemittel, das durch die Rohre strömt, herrühren. Das ist kein Fehler, sondern ein Zeichen der normalen Funktion. Wir möchten Sie noch einmal darauf hinweisen, daß das Kühlaggregat nicht ununterbrochen laufen muß. Wenn der Thermostat es also abschaltet, und das Kälteaggregat nicht in Betrieb ist, so bleibt die Stromversorgung dennoch gewährleistet. Berühren Sie nicht die stromführen den Teile des Gerätes solange Ihr Gerät an das Stromnetz angeschlossen ist!

Problem Das Gerät kühlt nicht ausreichend. Kühlraum ist zu kalt. Das Gerät kühlt überhaupt nicht. Das Gerät ist zu laut. Lösungen Nehmen Sie eine höhere Einstellung am Temperaturregler. Lassen Sie das Gerät genügend vorkühlen. Stückeln sie das eingelagerte Lebensmittel. Kleinere Mengen auf einmal einlagern. Lassen Sie die Lebensmittel vor dem Einlagern auf Zimmertemperatur abkühlen. Kontrollieren Sie, ob die Tür richtig geschlossen ist. Nehmen Sie eine niedrigere Einstellung. Kontrollieren Sie, ob der Netzstecker richtig in der Steckdose ist. Kontrollieren Sie, ob die Steckdose unter Spannung steht. Überprüfen Sie die Einstellung am Temperaturregler. Kontrollieren Sie, ob das Gerät stabil auf den Boden steht (alle vier Füße fest am Boden). Mögliche Ursachen Der Temperaturregler ist falsch eingestellt. (Eingestellte Wert ist zu niedrig.) Vor dem Einfrieren wurde das Gerät noch nicht ausreichend vorgekühlt. Ein zu großes Stück Lebensmittel wurde eingelagert. Zu große Menge Frischware wurde auf einmal eingelagert. Warme Speisen wurden eingelagert. Tür ist nicht richtig geschlossen. Kühltemperatur ist falsch eingestellt. (Eingestellter Wert ist zu hoch.) Netzstecker steckt nicht richtig in der Steckdose. Steckdose steht nicht unter Spannung. Temperaturregler ist auf „0” eingestellt. Gerät steht nicht fest und eben. Wenn diese Hinweise keine Ergebnisse bringen, bitte den Kundendienst benachrichtigen.25

Inbetriebnahme Transport, Auspacken Das Gerät sollte stehend und in Originalverpackung transportiert werden. Nach jedem Transport muß das Gerät zur Beruhigung des Kältekreislaufes ca. 2 Stunden ruhig stehen, bevor es eingeschaltet wird. Prüfen Sie zunächst, ob das Gerät unbeschädigt angeliefert wurde. Sollten Sie Schäden feststellen, benachrichtigen Sie umgehend den Händler, bei dem Sie das Gerät gekauft haben. In diesem Falle bewahren Sie das Verpackungsmaterial auf. Reinigung Entfernen Sie alle Klebebänder, die die Zubehörteile des Gerätes gegen Verrutschen gesichert haben. Das Geräteinnere und alle Zubehörteile mit lauwarmem Wasser reinigen, dem ein mildes Reinigungsmittel zugesetzt werden kann. Benutzen Sie einen weichen Lappen. Nach der Reinigung wischen Sie das Geräteinnere trocken. Standort Die Umgebungstemperatur hat eine Auswirkung auf den Energieverbrauch und die einwandfreie Funktion des Kühlgerätes. Bei der Standortwahl sollten Sie darauf achten, das Gerät in einem Raum mit einer Umgebungstemperatur in Betrieb zu setzen die seiner Klimaklasse entspricht. Die Klimaklasse ist dem Typenschild zu entnehmen. Klimaklasse Umgebungstemperatur SN +10 ... +32 °C N +16 ... +32 °C ST +18 ... +38 °C Sinkt die Raumtemperatur unter die untere Grenze, kann ein ungewünschter Temperaturanstieg im Gefrierbereich erfolgen. Steigt die Raumtemperatur über die obere Grenze, schaltet sich der Kompressor für längere Zeit ein, es kann ein Temperaturanstieg im Innenraum entstehen bzw. der Energieverbrauch erhöht werden. Das Gerät soll waagerecht auf dem Boden stehen. Dies erreichen Sie mit den 2 verstellbaren Füßen (1) (vorne unten). Zu den Füßen gehört jeweils eine Distanzscheibe (2). Diese Scheiben können auch entfernt werden, wenn es die Positionierung erfordert. Standorte für das Kühlgerät im Bereich direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizungskörper sind zu vermeiden. Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie die Mindestabstände zu solchen Geräten einhalten: zu Gas- und Elektroherden 3 cm Kann dieser Abstand nicht eingehalten werden, muß eine 0,5-1 cm dicke nicht brennbare Isolierplatte dazwischen gestellt werden. zu Öl- und Kohleherden 30 cm Das Kühlgerät ist so gefertigt, daß es bis zum Anschlag an die Wand gestellt werden kann.

Model Bruttoinhalt (L) Nettoinhalt (L) Breite (mm) Höhe (mm) Tiefe (mm) Energieverbrauch (kWh/24Std) (kWh/Jahr) Energieeffizienzklasse Gefriervermögen (kg/24Std) Maximale Lagerzeit bei Störungen (h) Nennstromstärke (A) Gewicht (kg) ZFT 611 W

Technische Daten Zu Händen von Inbetriebnahmer26

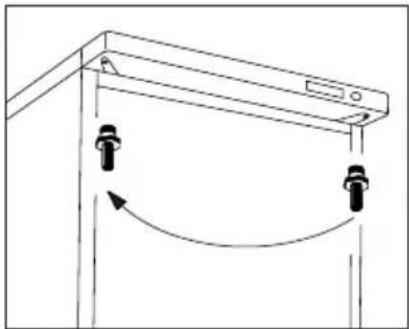

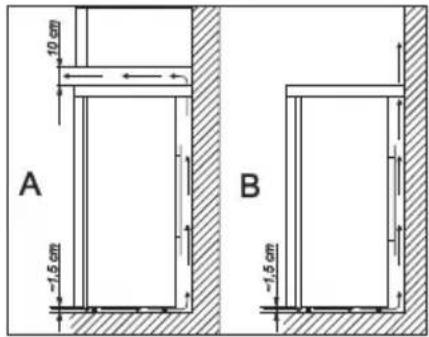

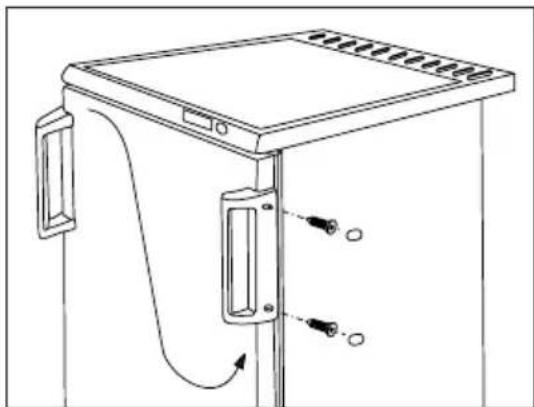

Beim Aufstellen müssen die Mindestabstände eingehalten werden. (siehe Abb.) A: Wenn das Kühlgerät unter einen Hängeschrank aufgestellt wird B: Wenn das Kühlgerät „frei” steht Wechsel des Türanschlags Wenn der Türanschlag aus räumlichen Gründen gewechselt werden muß, so besteht die Möglichkeit, den Türanschlag auf die linke Seite zu montieren. Der Türanschlag ist vom Werk aus rechtsseitig montiert. Gehen Sie bitte in der Reihenfolge der nachstehenden Beschreibung und Abbildungen vor: Stellen sie sicher daß das Gerät vom Netz getrennt ist (Netzstecker aus der Steckdose ziehen). Kippen Sie das Gerät vorsichtig nach hinten, achten Sie aber darauf, daß der Kompressor den Boden nicht berührt. Nehmen Sie sich am besten eine zweite Person zu Hilfe, die das Gerät festhält. Schrauben Sie die verstellbaren Füße (2 Stück) ab, und entfernen Sie die untere Halterung, indem Sie die 2 Schrauben auf der einen Seite und die 1 Schraube auf der anderen Seite abschrauben. Setzen Sie den Bolzen in das Scharnier in der Pfeilrichtung um. Nehmen Sie die Tür heraus. Schrauben Sie den Bolzen in dem oberen Scharnier raus, und setzen Sie ihn auf die andere Seite um. Montieren Sie die Tür an dem oberen umgesetzten Bolzen. Befestigen Sie die untere Halterung auf der gegenüberliegenden Seite, achten Sie aber darauf, daß die Tür parallel zur Schrankkante sitzt. Schrauben Sie jetzt die eine Schraube in die frei gewordene Stelle auf der anderen Seite, und die verstellbaren Füße (2 Stück). Stellen Sie das Gerät auf. Setzen Sie den Türgriff um, und die Blindstopfen auf der gegenüberliegenden Seite auch. Positionieren Sie nun das Gerät, richten Sie es waagerecht aus, und schließen Sie es an. Sie können diesen Türwechsel auch von Fachleuten durchführen lassen. Benachrichtigen Sie bitte die nächste Kundendienststelle. Die entstehenden Kosten sind von Ihnen zu übernehmen. Elektrischer Anschluß Das Gerät kann nur an ein, mit einer 230 V Nennspannung und 50 Hz Nennfrequenz versehenes Netz mit Wechselspannung angeschlossen werden. Das Gerät muß an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Lassen Sie sich gegebenenfalls - von einem qualifizierten - Elektriker in der Nähe des Kühlschrankes eine Schutzkontaktsteckdose vorschriftsmäßig installieren zu lassen. Dieses Gerät entspricht der EG-Richtlinie Niederspannung - 73/23 EWG - 73/02/19 - und Elektromagnetische Verträglichkeit - 89/336 EWG - 89/05/03 in der jeweils aktuellen Fassung. - 96/57 EEC - 96/09/03 (Energieeffizienzrichtlinie) und nachfolgende Neufassungen DE27 DEDE Lebensmittel Im normalen Kühlbereich Im 4 Sternen Gefrierfach: +2 - +7 °C - 18 °C Gemüse: grüne Bohnen, grüne Erbsen, Mais, wasserhaltige, rohe Gemüse (z.B. Kürbis) 1 Tag 12 Monate Fertige Speisen: Fleischgerichte, Eintöpfe 1 Tag 12 Monatee Fertige Speisen: Rinderhack, Eisbeingulasch, Sülze usw. 1 Tag 6 Monate Kartoffeln- und Nudelngerichte: Kartoffelpüree, Knödel, Nockeln, Pommes Frites1 Tag 12 Monate Suppen: Fleischsuppe, Bohnensuppe, Erbsensuppe 1 Tag 6 Monate Obstsorten: Sauerkirsche, Kirsche, Stachelbeere, Obstcreme, Kastanienpüree usw. 1 Tag 12 Monate Fleisch: Geflügel (Hähnchen, Gans, Ente) und ihre Teile, 1 Tag 5 Monate Fisch 1 Tag 6 Monate Eiscreme, Eis 1 Tag 3 Wochen Lagerzeittabelle Lagerzeit tiefgekühlter, eingefrorener Lebensmittel28
