Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes, y compris Eco, Intensif, Rapide
Consommation d'eau	9,5 litres par cycle
Utilisation	Panneau de contrôle intuitif, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, programme de nettoyage automatique
Sécurité	Système de protection contre les fuites, verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, niveau sonore de 44 dB, compatible avec des tablettes de lavage

FOIRE AUX QUESTIONS - KDPE334G KITCHENAID

Pourquoi mon lave-vaisselle KITCHENAID KDPE334G ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que la porte est bien fermée et que le verrou de sécurité est enclenché.

Mon lave-vaisselle laisse des résidus de savon sur la vaisselle. Que faire ?

Vérifiez que vous utilisez le bon type de détergent et que le compartiment à détergent est propre et sec. Assurez-vous également que le bras gicleur n'est pas obstrué.

Le lave-vaisselle KITCHENAID KDPE334G fait un bruit étrange pendant le fonctionnement. Est-ce normal ?

Des bruits de cliquetis ou de frottement peuvent être normaux, mais si le bruit est fort ou inhabituel, vérifiez que la vaisselle est correctement chargée et qu'aucun objet ne bloque les bras gicleurs.

Comment puis-je nettoyer les filtres de mon lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude pour enlever les débris, puis replacez-le correctement.

Pourquoi mon lave-vaisselle ne sèche pas la vaisselle ?

Assurez-vous que le cycle de séchage est activé. Vérifiez également le niveau de l'agent de rinçage, car un agent de rinçage insuffisant peut affecter le séchage.

Comment réinitialiser mon lave-vaisselle KITCHENAID KDPE334G ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez environ 5 minutes, puis rebranchez-le.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Consultez le manuel d'utilisation pour ajuster les réglages de dureté de l'eau. Vous pourrez le faire via le panneau de contrôle, selon les modèles.

Que faire si mon lave-vaisselle s'arrête en plein cycle ?

Vérifiez si la porte est bien fermée ou si un code d'erreur s'affiche. Si le problème persiste, contactez le service après-vente.

Mon lave-vaisselle ne se remplit pas d'eau. Que faire ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation n'est pas plié ou obstrué.

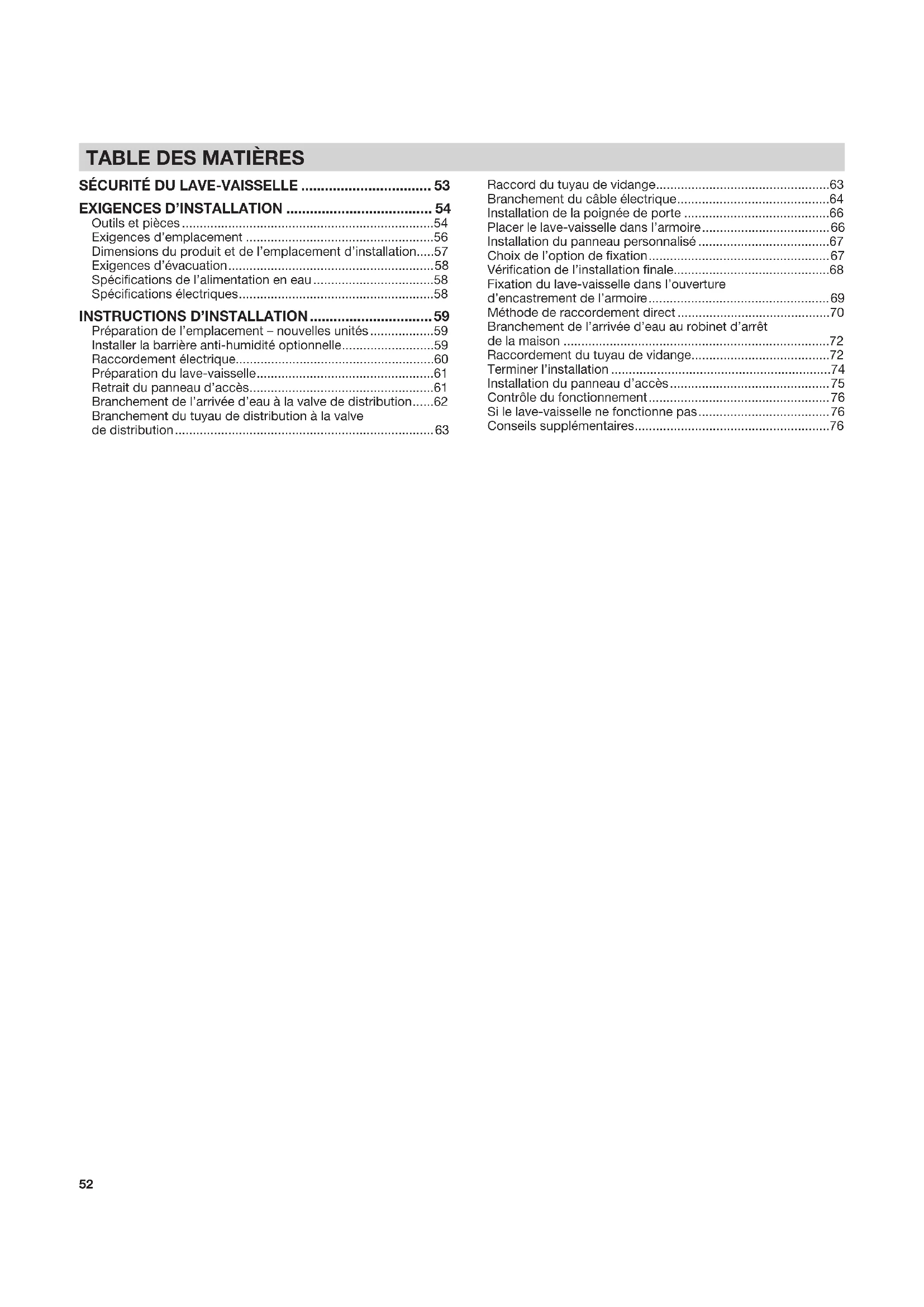

MODE D'EMPLOI KDPE334G KITCHENAID

Kit de câble électrique

Outils et pièces 54 Exigences d'emplacement 56 Dimensions du produit et de l'emplacement d'installation 57 Exigences d'évacuation 58 Spécifications de l'alimentation en eau 58 Spécifications électriques 58

Instructions d'installation 59

Préparation de l'emplacement - nouvelles unités. 59 Installer la barrière anti-humidité optionnelle. 59 Raccordement électrique. 60 Préparation du lave-vaisselle 61 Retrait du panneau d'accès 61 Branchement de l'arrivée d'eau à la valve de distribution.....62 Branchement du tuyau de distribution à la valve de distribution 63

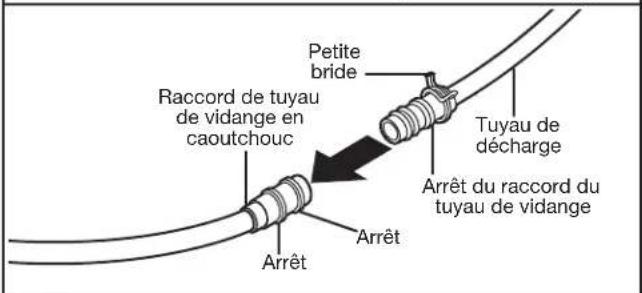

Raccord du tuyau de vidange. 63 Branchement du câble électrique. 64 Installation de la poignée de porte 66 1 Placer le lave-vaisselle dans l'armoire 66 Installation du panneau personnalisé 67 Choix de l'option de fixation 67 Vérification de l'installation finale. 68 Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire 69 Méthode de raccordement direct 70 Branchement de l'arrivée d'eau au robinet d'arrêt de la maison 72 Raccordement du tuyau de vidange. 72 Terminer l'installation 74 Installation du panneau d'accès 75 Contrôle du fonctionnement 76 Si le lave-vaisselle ne fonctionne pas 76 Conseils supplémentaires. 76

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque de basculement

Ne pas utiliser le lave-vaiselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arrière de l'appareil. Enlever le matériel d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle ; elle doit s'enclencher.

REMARQUE: Chaque lave-vaisselle a été testé en usine - en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle.

Observer les dispositions de tous les codes et règlements en vigueur. Installer le lave-vaiselle conformément aux prescriptions des présentes instructions. L'installation doit être exécutée par un technicien qualifié. Le lave-vaiselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d'électricité.

L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.

AVERTISSEMENT: Afin de réduire le risque d'incendie, de choc électrique ou de blessures corporelles, l'installateur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.

OUTILS Et PIECES

Rassembler les outils et composants nécessaires avant d’entreprandre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Toutes les installations

Outils nécessaires :

Pince Tournevis à lame plate

Tournevis Phillips Couteau utilise

Tourne écrou ou clé à douille de 5 / 16 " 1 / 4

Petit niveau

Mètre-ruban ou règle Clé plate de

Clé à molette de 10 po avec ouverture jusqu'à 118 (29 mm) Tournevis Torx T20. Si on installe des panneaux avant personnalisés, tournevis Torx T15.

Autres articles utiles pouvant être nécessaires :

Lampe de poche Plat peu profond

Serviette de bain Ruban de masquage ou ruban adhésif

Pièces fournies :

Tuyau de décharge

Brides pour tuyau de décharge (2) (1 grosse/rouge et 1 petite/verte)

Vis Phillips no 10 × 1/2 (2) Brides de soutien (au-dessous du plan de travail) (2)

S'assurer que toutes ces pièces sont comprises dans le sachet de documentation. Si les pièces ne sont pas incluses, nous contacter au numéro sans frais ou visiter notre site Web (voir le Guide d'utilisation).

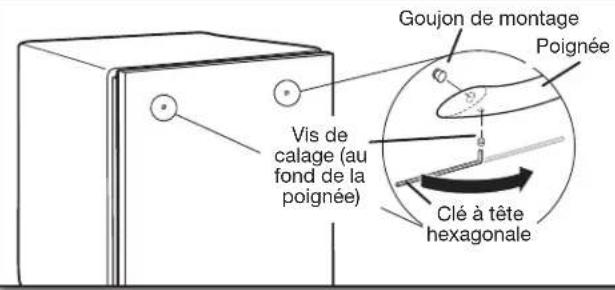

Poignée de porte (sur certains modèles)

Autres pièces nécessaires (non fournies) :

Raccord de tuyau coude à de 38 (9,8 mm) x 34 (19 mm) d'extrémité de compression avec joint de caoutchouc (nécessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle (no de pièce Whirlpool W10685193)

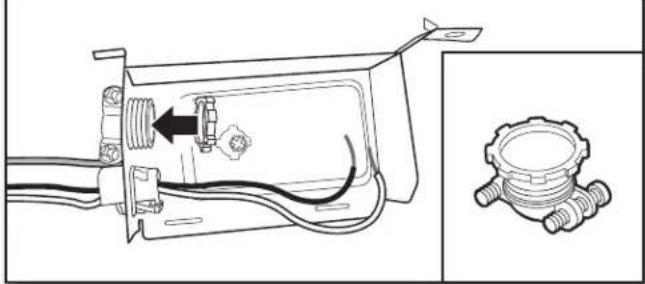

Serre-cables métallique pour câblage du domicile qui convient à l'orifice de 7/8" (22 mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle) (no de pièce Whirlpool 4396672)

REMARQUE: Utiliser uniquement une pièce homologue UL ou CSA.

Remarques:

■Confirmer une taille correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

Utiliser uniquement des pièces homologuées UL ou CSA.

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques et de plomberie pour une équivalence.

Ruban de barrière anti-humidité

REMARQUE: Le ruban de barrière anti-humidité ajoute une protection facultative supplémentaire si le lave-vaisselle est installé sous un plan de travail en bois. (No de pièce Whirlpool 4396277)

Ensemble de panneaux latéraux

Pour fermer le côté du lave-vaisselle lorsqu'il est installé à l'extrémité de l'armoire. (le numéro de référence Whirlpool varie selon la couleur)

franchir ou visiter notre page pour obtenir les numéros des

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section "Spécifications électriques". Il est recommandé de faire réaliser tous les raccordements électriques par un electricien qualifié/agréé.

Outils supplémentaires nécessaires :

Petit coupe-tube Prince à dénuder

Perceuse électrique avec mèches scie-cloche de 1/2, 3/4 et 1/2

Pièces supplémentaires nécessaires (non fournies) :

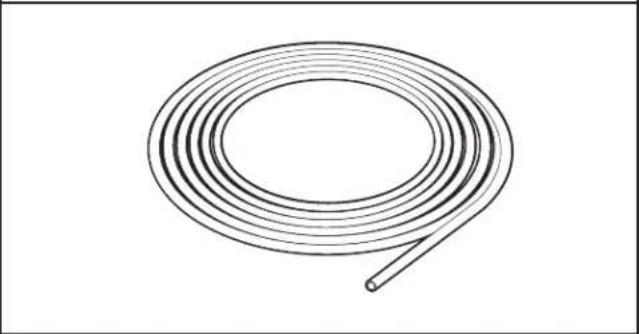

Canalisation de cuivre (diamètre externe suggéré de 3 / 8) ou ensemble de canalisation d'arrivée d'eau flexible à tresse d'acier (Numéro de pièce Whirlpool W10278635RP). L'ensemble inclut un tuyau tressé et un raccord de tuyau de 3 / 8''x3 / 4'' d'extrémité de compression

Bride à vis 1 / 2" à 2" (38 à 50 mm) (maximum 3)

Plus long tuyau de vidange optionnel d'une longueur maximale de 12' (3,7 m) (numéro de pièce Whirlpool 3385556)

REMARQUE: Doit être conforme à toutes les normes de test AHAM/IAPMO, convenir à des raccordements de vidange de 1" (25 mm) et être résistante à la chaleur et aux détergents.

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques et de plomberie pour une équivalence.

REMARQUE: Si on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Entretoise d'armoire

Pour un trou de 112 (38 mm) dans une armoire. (No de pièce Whirlpool 302797)

REMARQUE: Requis pour les armoires en métal.

Ensemble pour cordon d'alimentation

L'ensemble comprend habituellement un cordon d'alimentation, un serrecâbles métallique, un ceinture et des connecteurs de fils. (No de pièce Whirlpool 4317824)

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques pour une équivalence.

Exigences d'emplacement

L'appareil doit être entièrement encastré (sur le dessus, les côtés, l'arrière et au sol) dès l'installation. Un ensemble de panneaux latéraux est disponible chez votre marchand pour l'installation du lave-vaisselle à l'extrémité d'une rangée d'armoires.

Une barrière anti-humidité en option est également disponible pour l'installation sous un plan de travail en bois. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Inspecter l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :

Accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir établir un dégagement de 2" (51 mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l'armoire.

Facilité d'accès aux canalisations d'eau et d'évacuation et à la source d'électricité.

Une source d'électricité avec liaison à la terre est nécessaire. - Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.

Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section "Dimensions du produit et de l'emplacement d'installation".

Ne pas placer de canalisation d'évacuation, canalisation d'eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave-vaisselle. Protégez le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

REMARQUE: Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.

■S'il est installé dans une nouvelle construction, enlever tout débris de l'arrivée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obstruer le filtre de la valve de distribution.

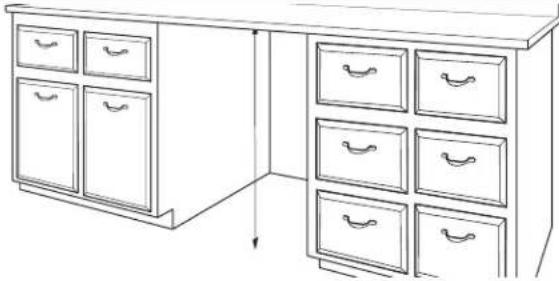

Une ouverture carrée offrant l'esthétique appropriée et garantissant un fonctionnement correct. La façade des armoires perpendiculaire au plancher. Un plancher horizontal et plat.

Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb de l'appareil.

REMARQUE: Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

À l'emplacement d'installation du lave-vaisselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher. Ne pas installer le lave-vaisselle par-dessus un tapis.

Dimensions du produit et de l'emplacement d'installation

	237/8" (606 mm)		241/2" (622 mm) B	3/4" (19 mm) A
			C
30" (762 mm)	331/2" (851 mm) min sans roulettes	30" (762 mm)

3^1/2 - 4^1/2 (88 mm - 106 mm)

Pour un coup-de-pied de 4^ (100 mm), la hauteur de l'ouverture est de 34^1/2'' (863 mm).

3/4"

(94 mm)

21" (533 mm)

A. L'isolant peut être compressé (utilisé sur certains modèles). B. Pour les modèles avec panneaux prêts à installer, la profondeur du lave-vaisselle est de 24" (610 mm) - sans le panneau de porte personnalisé de ^3f_4 " (19 mm). C. Les poignées de porte peuvent dépasser vers la façade du lave-vaisselle ; varie selon le modèle.

Vérifier que toutes les surfaces n'ont aucune aspérité qui empêcherait l'installation du lave-vaisselle.

34"		(267 mm)	ou les raccordements électriques peuvent être installés.
(864 mm)	4"
D	(102 mm)	63/4"
		(172 mm)
	3"		6 ¼"
	(76 mm)		(159 mm)
		21/4"
		(64 mm)
	24"	13/4"
	(620 mm)	(44 mm)	2"
			(51 mm)
	24"
	(620 mm)
sus bas de la face	E

D. Mesure depuis le point le plus bas de la face inférieure du plan de travail. Cette dimension peut être réduite à 33 12'' (851 mm) en retardant les roulettes du lave-vaisselle et en perforant l'isolant (la plaque d'insonorisation) de l'appareil. E. Dimension minimale mesurée au point le plus étroit de l'ouverture

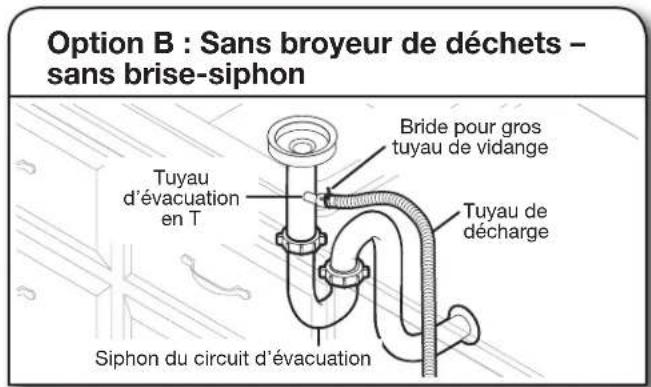

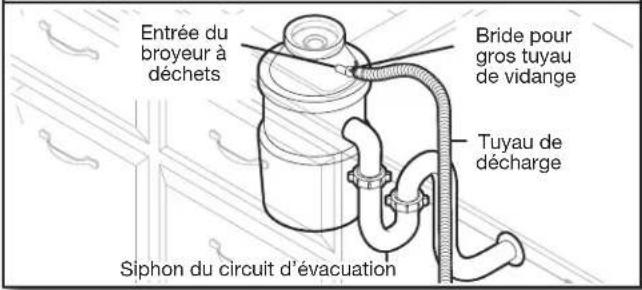

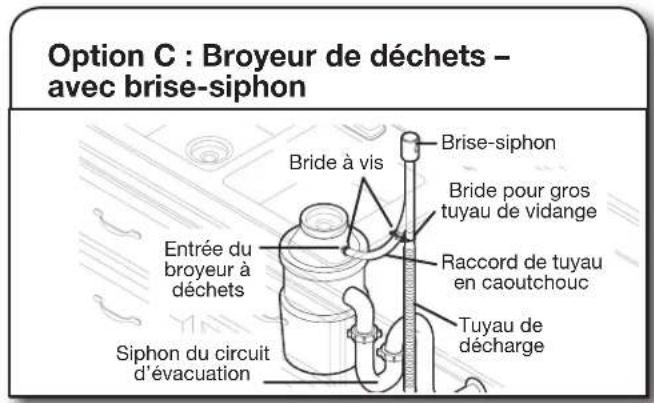

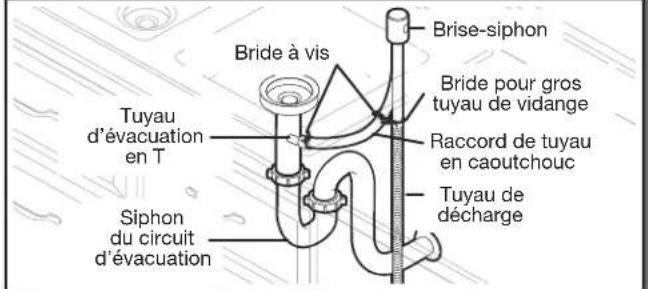

Exigences d'evacuation

■Un tuyau d'évacuation neuf est fourni avec le lava-vaisselle. Si le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7m) satisfaisant à toutes les normes de test AHAM/ IAPMO en vigueur, qui soit résistant à la chaleur et au détergent et qui convienne au raccord d'évacuation de 1^ (25mm) du lava-vaisselle. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. REMARQUE: Ne pas utiliser plusieurs tuyaux de vidange. Veiller à raccorder le tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins (508 mm) au-dessus du sol. On recommande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du plan de travail ou de le raccorder à un dispositif de brise-siphon. Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20^ (508 mm) au-dessus du sous-plancher ou du plancher.

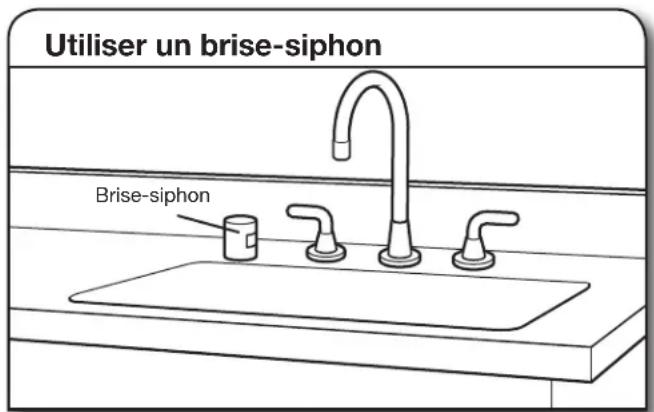

Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire. Utiliser des raccords de canalisation d'évacuation de diamètre intérieur de 1/2 minimum.

Specifications de l'alimentation en eau

• Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude. ■Une canalisation d'eau chaude, sous pression de 20 à 120 Ib/ p o^2 (138 à 862kPa ), peut etre inspectee par un plombier certifié. ■Température de 120°F (49^) à l'entrée du lave-vaiselle Tube de cuivre de /a" de diamètre exter le avec raccord de compression ou canalisation d'alimentation en eau flexible a tresse d'acier. Voir la section "Outils et pieces sur la couverture du guide pour des details sur les pieces et pour commander.

REMARQUE: L'emploi d'un tuyau de plastique d'un minimum de 1/2 n'est pas recommandé.

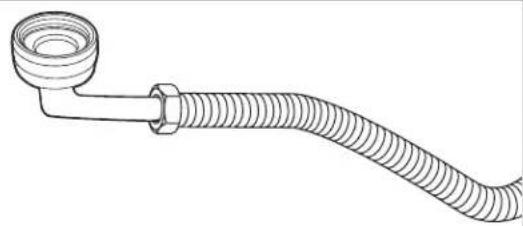

Raccord coude à avec raccord de tuyau 4 et rondelle de caoutchouc. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. Ne pas souder à moins de 6" (152 mm) de l'électrovanne d'admission d'eau. S'il est installé dans une nouvelle construction, vous assurez que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.

REMARQUE: S'il remplace un lave-vaisselle existant, il est recommandé d'installer une nouvelle entrée d'eau (voir la section "Outils et pièces" au début du guide pour les renseignements sur les pièces) et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.

Specifications électriques

S'assurer que le raccordement électrique est ajustat et conforme au code national de l'électricité, ANSI/NFPA 70 - dernière édition, et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

Une source d'alimentation de 120 V CA, 60 Hz, 15 ou 20 A CA seulement, protégée par fusible. Conducteurs de cuivre uniquement. Un maximum de 2 conducteurs d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Nous recommendons :

L'utilisation d'un fusible ou disjoncteur temporisé. Un circuit séparé.

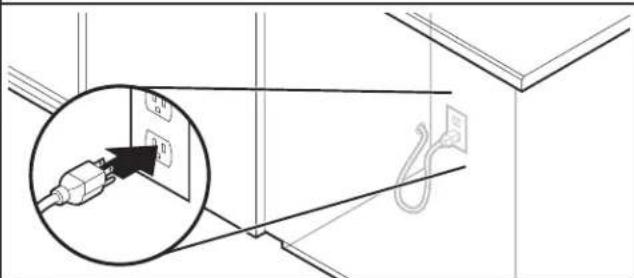

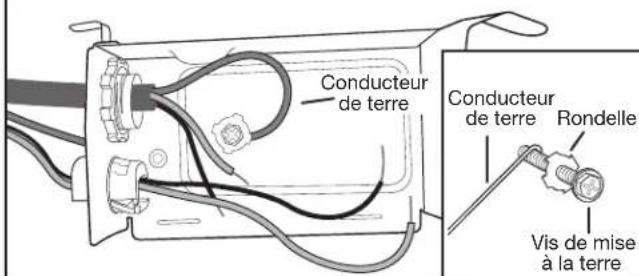

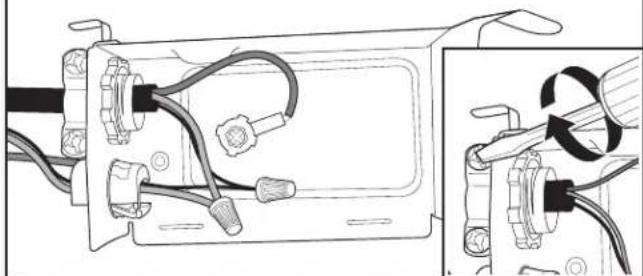

Pour le raccordement du lave-vaisselle avec un cordon d'alimentation électrique :

Utiliser un cordon d'alimentation (homologation UL) conçu pour utilisation avec un lave-vaisselle. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commande. ■ Brancher l'appareil sur une prise 3 alvéoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.

Pour le raccordement direct du lave-vaisse:

Utiliser des conducteurs de cuivre gainés non métalliques ou blindés couples avec conducteur de liaison à la terre qui satisfont aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux. Utiliser un serre-câbles (homologation UL ou CSA). Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Averagement

Risque de choc électrique

Interrompre l'alimentation électrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution - fusible ou disjoncteur)

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique

Interrompre l'alimentation électrique à la boîte de fusibles (fusible ou disjoncteur) avant d'installer le lava-vaisselle.

2. Couper l'arrivée d'eau

Fermer l'approvisionnement en eau du lave-vaisselle.

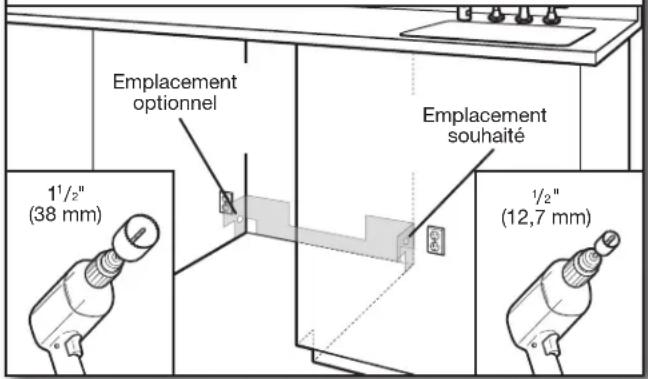

3. Emplacement des trous à percer - nouvelle construction

REMARQUE : Consulter la section “Dimensions du produit et de l'emplacement d'installation” pour connaître l'emplacement exact des trous et les dimensions des zones grises.

Percer un trou de 112 (38 mm) pour le tuyau de vidange sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau de vidange et de son emplacement de connexion.

Percer un trou de 1 / 2 (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.

Percer un trou de 112 (38 mm) pour le câblage électrique sur le côté droit ou à l'arrière de l'armoire.

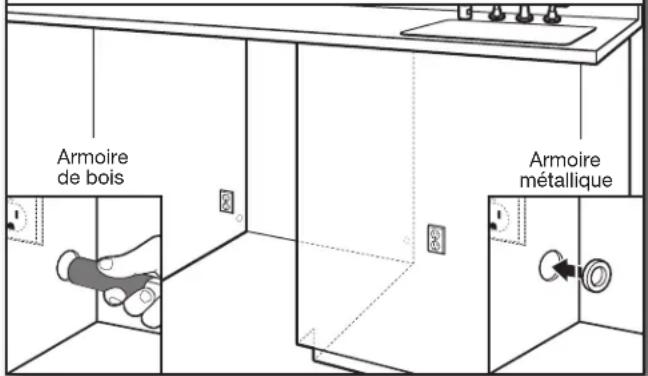

4. Poncer pour obtenir des trous lisses

Armoire de bois : Poncer le trou jusqu'à obtenir une surface lisse.

Armoire métallique : Couvrir le contour du trou avec l’œillet fourni avec l’ensemble du cordon d'alimentation. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces.

Conseil utile: Le raccordement au lave-vaiselle sera plus facile si on achemine le câble par le côté droit de l'ouverture d'encastrement de l'armoire.

Recommander pour les DESSUS de comptoir en BOIS

Barrière anti-humidité/cales en bois

Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. Veiller à ce que la zone se trouvant sous l'armoire soit propre et sèche avant d'installer la barrière anti-humidité. Ôter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du plan de travail, le long de la rangée avant du comptoir.

REMARQUE: Utiliser des cales en bois si la fixation de côte et l'espacement entre les côtes de l'armoire et du lave-vaisselle est supérieur à 1/2 (12,7 mm) de chaque côte ou supérieur à la longueur des vis d'ancrage.

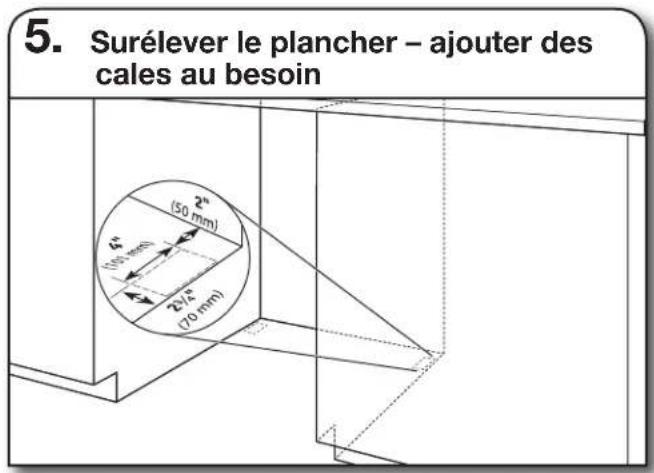

Surelever le plancher: Si le plancher de la cuisine est plus élevé que le plancher de l'ouverture de l'armoire (par exemple, le carrelage du plancher de la cuisine n'arrive pas jusqu'à dans l'ouverture de l'armoire), ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaisselle à une hauteur maximale de 34" (864 mm) sous le plan de travail.

REMARQUE: Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

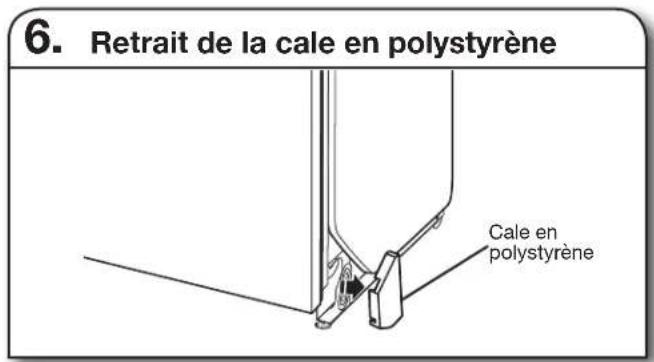

Enlever et jeter les cales en polystyrène (si présentes ; car tous les modèles n'en sont pas pourvus) situées au-dessus des pieds avant, de chaque côté du lave-vaisselle. Les cales permettent de couvrir les poulies à cordon/chaîne du lave-vaisselle.

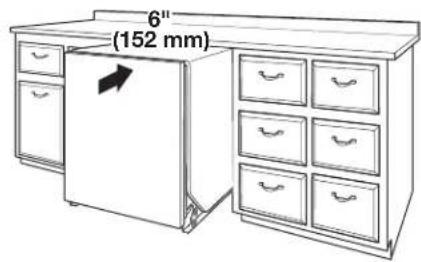

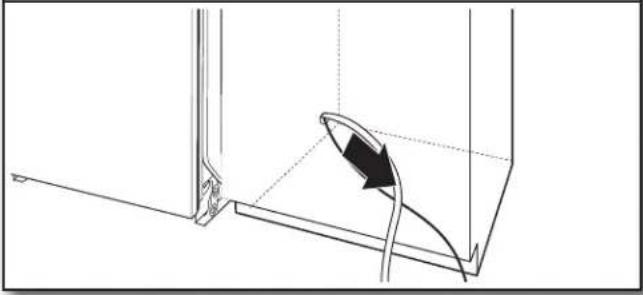

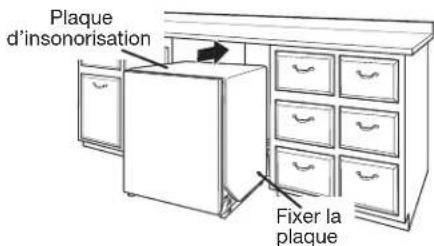

Découper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de 3312 (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.

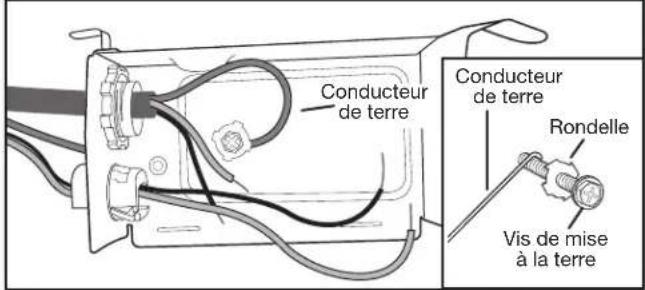

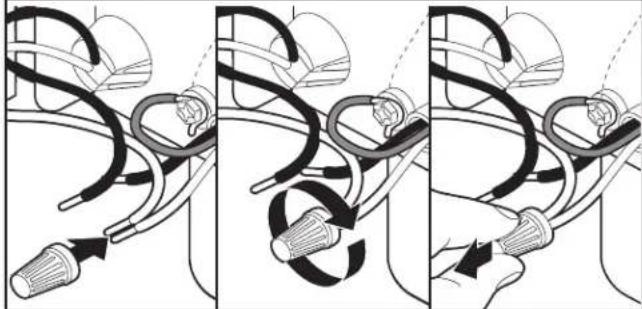

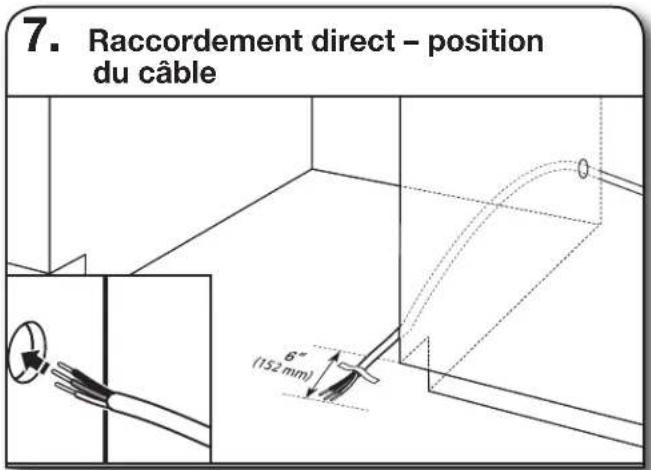

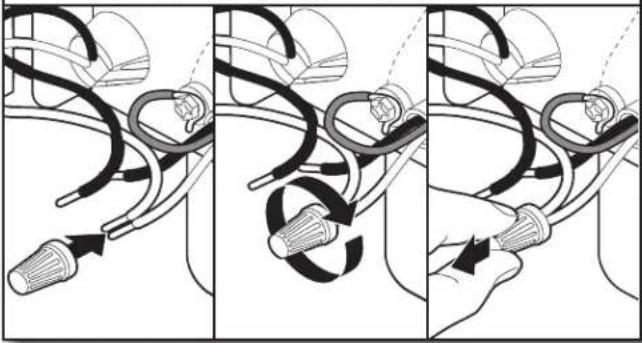

Raccordement électrique

-Pour un raccordement direct, commencer à l'étape 7 -Pour un cordon d'alimentation, attendre jusqu'à l'étape 22

Passer le câble comme indiqué pour un raccordement direct.

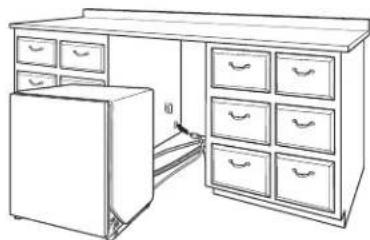

Acheminer le câble de l'alimentation électrique à travers le trou dans l'armoire (le câble doit dépasser par le côté avant droit de l'ouverture d'encastrement de l'armoire). Fixer le câble au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le câble de bouger lors du déplacement du lave-vaisselle dans l'ouverture de l'armoire.

REMARQUE: Si un dernier lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.

Averagement

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaiselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

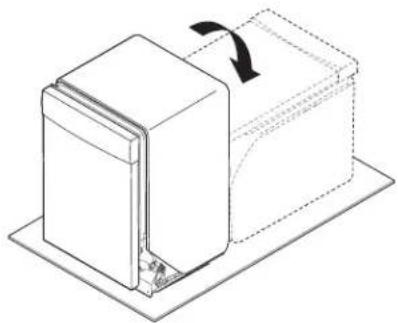

8. Placer le lave-vaisselle sur le dos

Conseil utile: Placer une feuille de carton sous le lave-vaisselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.

À l'aide d'au moins deux personnes, saisir les côtes de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.

Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.

REMARQUE: Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.

Retrait du panneau d'acces

• Pour les panneaux d'accès en plastique, continuer à l'étape 9
• Pour les panneaux d'accès en métal, continuer à l'étape 10

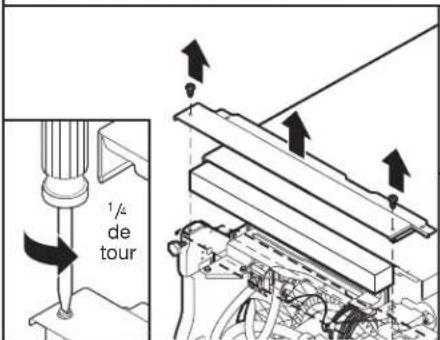

9. Panneau en plastique

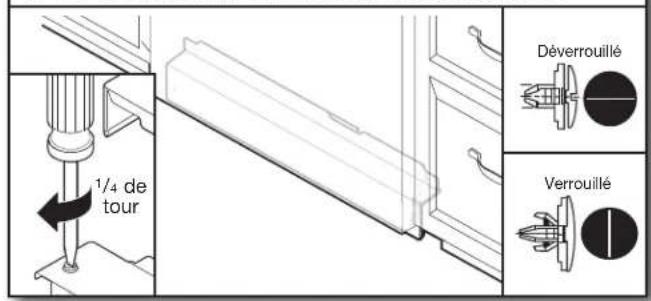

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Retirer le panneau. Ne pas retirer la fiche technique du panneau d'accès. Passer à l'étape 11.

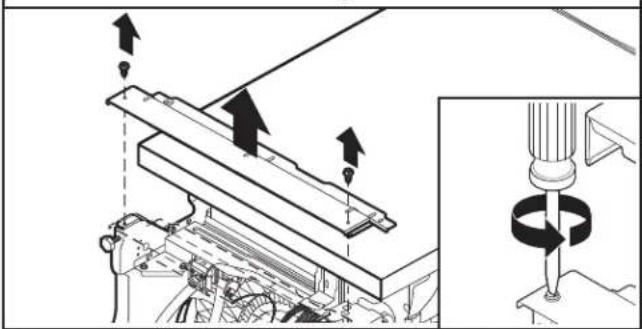

10. Panneau métallique

À l'aide d'un tourne-écrou ou un tournevis Phillips de 1/4, ôter les deux vis fixant le panneau d'accès au lave-vaisselle. Ne pas retirer la fiche technique du panneau d'accès.

11. Mesure de l'ouverture d'encastrement

Mesurer la hauteur libre de l'espace d'installation, sous le plan de travail. Vous assurez de mesurer le point le plus bas sous le plan de travail et le point le plus haut sur le sol.

Tableau de réglage de la hauteur du lave-vaisselle

Hauteur de l'encastrement	Hauteur des pieds avant	Position des roues	Plaque d'insonoration
331/2" (851 mm)	3/8" (9,8 mm)	Retirer Coupe
34" (864 mm)	9/16" (14 mm)	Pas de	coupe
341/4" (871 mm)	13/16" (21 mm)	Pas de	coupe
341/2" (876 mm)	11/16" (27 mm)	Pas de	coupe

Pieds arrière - a

Ajuster les pieds de réglage de l'aplomb avant à la même hauteur. Placer les roues arrière à la position requise déterminée à partir du "Tableau de réglage de la hauteur du lave-vaisselle".

REMARQUE: Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à 34" (864 mm), on peut enlever les roulettes arrêt pour obtenir un dégagement supplémentaire.

On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement d'armoire élevée de 3312 (851 mm), mais il sera plus difficile de déplacer le lave-vaisselle. Les mesures ne sont pas exactes.

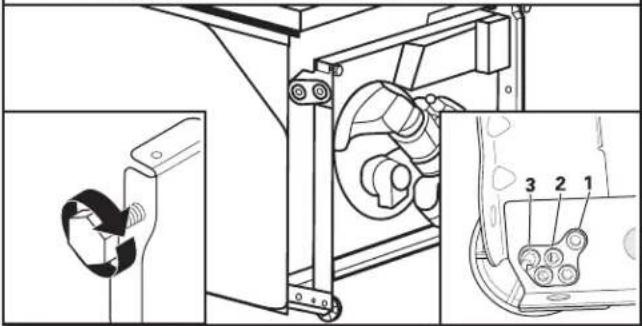

12. Réglage des roues et pieds

Consulter le "Tableau de réglage de la hauteur du lave-vaisselle" pour la position des roulettes et la position et la hauteur des pieds avant requise pour la hauteur de l'ouverture de l'armoire.

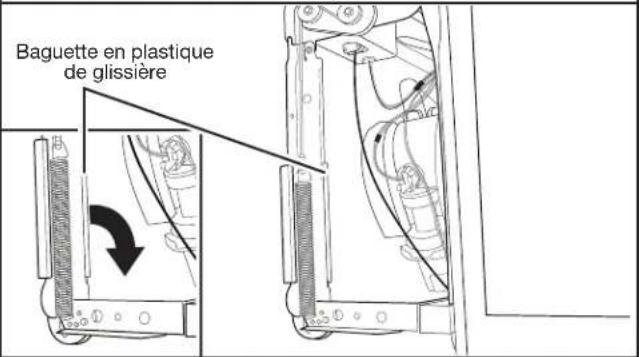

13. Enlever la baguette en plastique de la glissière (seulement sur certains modèles)

Enlever et jeter la baguette en plastique de glissière de chaque côté du châssis du lave-vaisselle. Pour retirer la baguette en plastique de glissière, la pousser vers le haut puis vers l'arrière et la déboiter du châssis du lave-vaisselle.

Branchement de l'arrivee d'eau à la VALVE de distribution

• Pour un tuyau en cuivre, commencer à l'étape 14
• Pour un tuyau flexible, commencer à l'étape 16

14. Canalisation d'eau en cuivre

Si l'on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression.

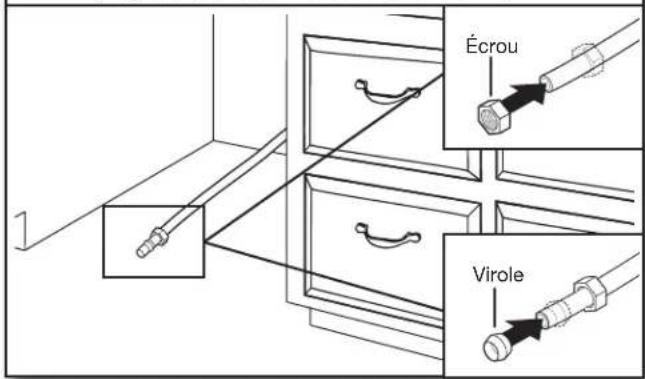

15. Enfilier l'écrou et la virole sur le tuyau (tuyau de cuivre uniquement)

Canalisation en cuivre uniquement : Insérer la canalisation dans le raccord coudé de aussi loin que possible. La canalisation en cuivre se plie et s'écrase facilement. Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filage du raccord coudé.

REMARQUE: Pour réduire les vibrations durant le fonctionnement, acheminez la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le châssis ou le moteur de l'appareil. Passer à l'étape 17.

16. Tuyau flexible

Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

17. Raccorder le raccord coude de à la canalisation d'alimentation en eau

Prendre le raccord de tuyau coude à de 38''× 34''. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. Brancher le raccord de tuyau coude à de 38'' à l'arrivée d'eau. Le fixer de façon que le raccord de 34'' soit orienté vers le haut, tel qu'illustré ci-dessus.

18. Raccorder le raccord coude de à la valve

S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de 34 du coude à jusqu'au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 14 à 12 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côté arrière gauche de l'unité.

Remarques:

Ne pas utiliser de ruban adhésif Teflon† avec les raccords de compression. Ne pas serrer excessivement. Le raccord risque d'être endommagé.

19. Raccordement du tuyau de vidange

Placer une serviette sous le tuyau d'évacuation pour récupérer l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Encorder le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchouc jusqu'à la butée d'arrêt du tuyau d'évacuation.

À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation en la serrant et la glisser sur le connecteur, entre les butées.

REMARQUE: Passer le tuyau de vidange par l'arête du lave-vaisselle.

Branchement du câble électrique

REMARQUE: Si un lave-vaisse avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisse.

À l'aide d'un tourne-écrou de 1/4 ou d'une clé à douille hexagonale de 1/4, resserrer la vis maintenant le boîtier de connexion sur l'entretoise. Ensuite, incliner le boîtier de connexion, dégager la languette et sortir le boîtier de connexion de la grille transversale.

Retirer le couvercle en le faisant coulisser vers le haut et en dégageant ses crochets hors de l'encoche. Conserver le couvercle pour utilisation ultérieure.

Installer un serre-cables métallique (homologation UL ou CSA). S'assurer que les têtes de vis soient orientées vers le haut lors du serrage de l'écrou à conduit. Un serre-cables est fourni dans l'ensemble du cordon d'alimentation. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Acheminer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câbles dans le boîtier de connexion. REMARQUE: Un maximum de 2 câbles d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Risque de choc électrique

Relier le lave-vaisseau à la terre d'une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

26. Cordon d'alimentation - branchement du conducteur de terre

Retirer la vis de liaison à la terre du plancher surélevé à l’intérieur du boîtier et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d'alimentation.

Réattacher et serrer la vis de liaison à la terre sur le plancher surélevé du boîtier.

27. Cordon d'alimentation - branchement des autres conducteurs

Sélectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

Configuration de câblage

Câblage de l'alimentation électrique Câblage du boîtier de connexion :

Blanc ← Blanc

Noir Noir

Conducteur de liaison à la terre Conducteur de liaison à la terre

28. Cordon d'alimentation - fixation du cordon à l'aide du serre-câbles

Resserrer les vis de serre-câbles pour fixer le cordon.

29. Cordon d'alimentation - réinstallation du couvercle de la boîte de connexion et des câbles

Placer les conducteurs à l'intérieur du boîtier de connexion. Remettre le couvercle en place en insérant les crochets du couvercle du boîtier de connexion dans les encoches du fond du boîtier de connexion, et en enfilant le couvercle bien serré contre le mur arrêté où passent les câbles. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle.

Réinstaller le boîtier de connexion sur la grille transversale avec la languette en place. À l'aide d'un tourne-écrou de 1/4 et de la vis précédemment ôtée, fixer le couvercle du boîtier de connexion sur la grille transversale.

Une fois le boîtier de connexion réinstallé sur le lave-vaisselle, glisser tout excès sur les composantes situées à proximité ou l'agrafer à l'aide des agrafes situées à proximité pour aider à le maintenir loin du sol.

REMARQUE: Passer le cordon d'alimentation par l'arrière du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.

30. Installation de la poignée de porte

IMPORTANT: Ne pas érafler le panneau avant au cours de ce processus. SI le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de la poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque l'unité est sur le dos.

Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont préinstallées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée.

Conserver la clé à tête hexagonale avec les instructions d'installation.

Averagement

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisseau.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

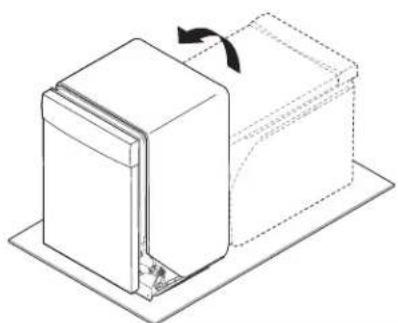

31. Redresser le lave-vaisselle

À l'aide d'au moins 2 personnes, mettre le lave-vaisselle en position verticale.

REMARQUE: Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.

IMPORTANT: Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le câble de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave--vaisselle.

Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de problème. Ne pas enlever la plaque d'insonorisation - celle-ci réduit le niveau sonore.

REMARQUE: Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arête du lave-vaisselle.

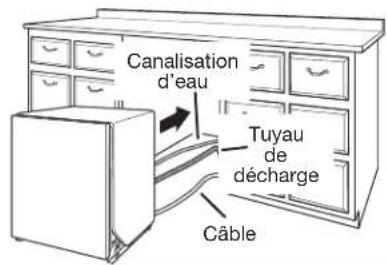

32. Déplacer le lave-vaisselle près de l'ouverture d'encastrement

Passer les raccordements par les trous du cabinet et tirer l'excédent en même temps que le lave-vaisselle est positionné dans son espace.

33. Acheminement du cordon d'alimentation

En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de pousser le lave-vaisselle à sa place.

34. Fixer la plaque d'insonorisation

REMARQUE: S'assurer que l'insonorisation est bien fixée aux coins arrêté gauche et droit avant de pousser le lave-vaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint.

1. Insérer le lave-vaisseau en laissant 6" (152 mm) dépasser de l'avant des armoires

REMARQUE : Laisser sorti d'environ 6" (152 mm) de l'armoire pour permettre l'installation des brides d'ancrage et régler la tension de porte au besoin.

1. Tirer l'excessent des raccordements

REMARQUE : Tirer l'excédent en même temps que le lave-vaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.

Installation du panneau personnalise

Pour l'installation du panneau personnalisé, consulter les instructions d'installation du panneau personnalisé (numéro de pièce W10750117A). Terminer l'installation du panneau personnalisé avant de passer à la section "Choix de l'option de fixation".

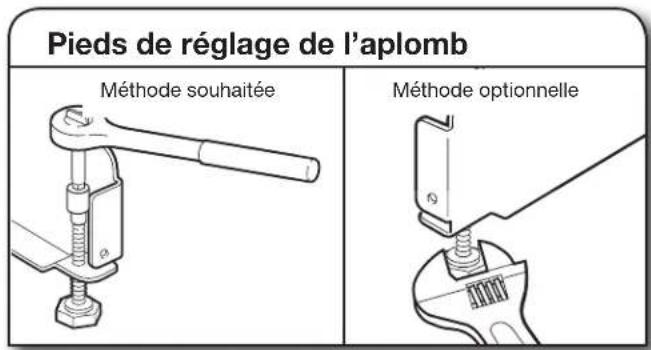

Choix de l'option de fixation

IMPORTANT: Le lave-vaisselle doit être fixé à l'armoire lors de l'une des étapes finales. Préparer le lave-vaisselle pour cette opération en y fixant les deux attaches placées dans le sachet de pièces.

• Pour une surface de travail en bois, stratifiée ou une autre surface semblable, utiliser les fixations pour plan de travail : passer à l'étape 37.
• Pour une surface de travail en marbre, granite ou une autre surface semblable, utiliser les fixations pour les cotes : passer à l'étape 38.

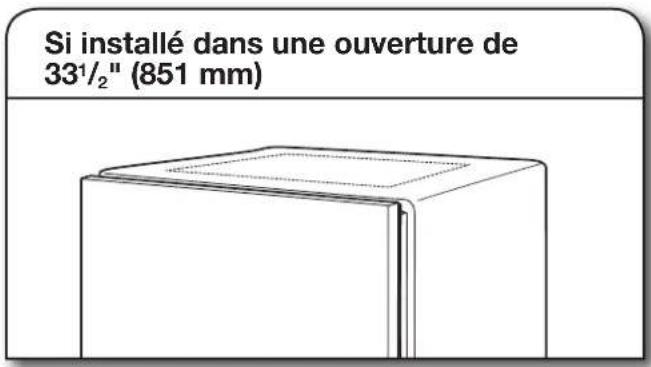

REMARQUE: Si l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 [6,35 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.

Fixation à la surface de travail :

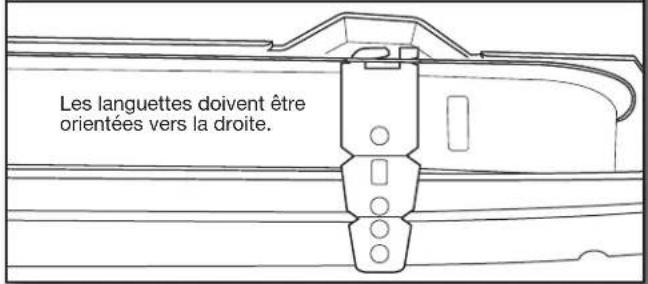

1. Insérer les brides

Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaisselle, comme indiqué. Passer à l'étape 41.

Plier les languettes

À l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place.

Fixation sur les côtés :

38. Briser le bout des languettes

Briser l'extrémité de la bride le long des pointillés à l'aide de pince.

1. Retirer les boutons en plastique. Pousser sur les boutons en plastique pour les extraire du côté de la cuve. REMARQUE: Conserver les boutons à part pour recouvrir les trous une fois le lave-vaisselle installé.
2. Installation des brides Enfoncer la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle afin de maintenir la bride en place. Répéter cette étape pour l'autre côté du lave-vaisselle. REMARQUE: Utiliser des cales en bois si l'espace entre les côté selle. Ceci sera fait ultérieurement.

VERIFICATION FINALE DE L'INSTALLATION 41. Ouvrir et fermer la porte

1. Régler le ressort de tension de la porte Si la porte se referme trop rapidement ou tombe ouverte, régler le ressort de tension. Pour régler le ressort de tension de la porte, retarder le bout de la corde en plastique blanc fixé à la charnière de la porte. À l'aide d'un tourne-écrou ou d'une clé à douille de 5/16, ôter la vis du tendeur. La vis peut être placée dans l'un des trois trous (1, 2, 3), dans le pied avant du lave-vaisselle. Si la porte se referm selle doivent être fixés aux mêmes trous.
2. Aligner l'avant du lave-vaissele avec les portes des armoires Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires.

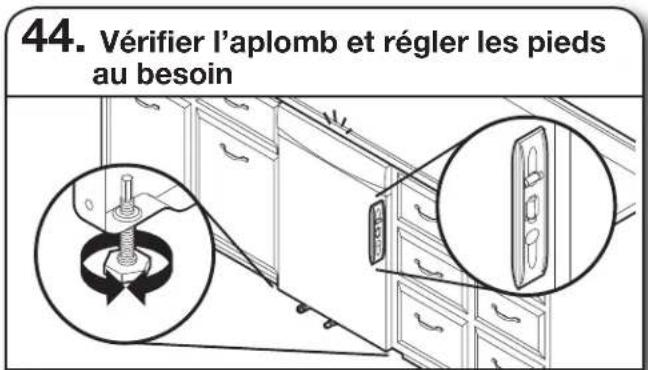

Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte ; placer un niveau contre le panneau avant. Vérifier que le lave-vaisseau est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivellation jusqu'à ce que le lave-vaisseau soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisseau.

Conseil utile: Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à molette de 3/16. SI l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 " [6,35 mm]), il est suggéré d'utiliser les fixations de côtes pour éviter de rayer l'interface utilisateur ou la console.

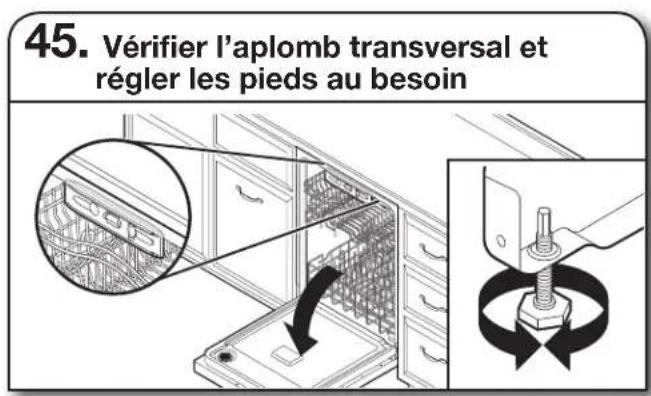

Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.

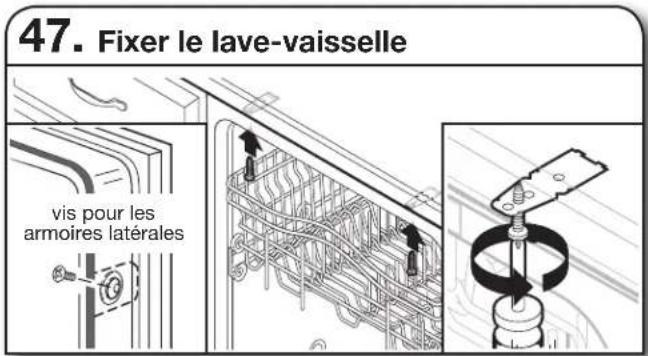

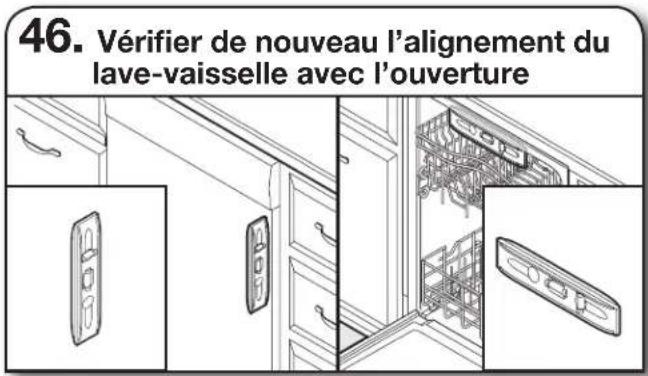

Fixation du lave-vaissellé dans l'ouverture d'encastrement de l'armoire

Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement de l'armoire.

Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle à l'armoire.

Ouvrir la porte du lave-vaisse pour préparer la fixation de l'appareil à la surface de travail ou au côté de l'armoire.

Remarques:

Le lave-vaisseau doit être immobilisé pour l’empêcher de basculer lors de l’ouverture ou de la fermeture de la porte. Ne pas faire tomber de vis au fond du lave-vaisselle. Situer les brides fixées à la section "Choix de l'option de fixation", soit sur le dessus ou les côtés du lave-vaisseau.

Pour une fixation à la surface de travail : Assujettir le lave-vaisseau sur le plan de travail ou sur les côtés des armoires avec deux vis Phillips n° 10 x 1/2. Pour une fixation sur les côtés : Percer des avant-trous dans l'armoire pour éviter toute fente dans le bois. Assujettir le lave-vaisseau aux côtés avec deux vis Phillips n° 10 x 1/2. Retirer le panier du haut pour faciliter l'accès. Consulter le Guide d'utilisation et d'entretien pour savoir comment enlever le panier supérieur.

IMPORTANT: Vérifier qu'il n'y a certain contact entre le sommet de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtes.

Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la même des deux côtés. Si l'espace n'est pas identique des deux côtés, desserrer les vis des brides d'arrimage et déplacer légèrement la cuve. Resserrer les vis de brides.

Si le lave-vaisselle a été fixé par les côtés, réinstaller les boutons de plastique gris enlevés à l'étape 39 pour cacher les trous de vis.

Méthode de raccordement DIRECT

À l'aide d'un tourne-écrou de 1/4 ou d'une clé à douille hexagonale de 1/4, retirer la vis maintenant le boîtier de connexion sur l'entretoise. Ensuite, incliner le boîtier de connexion, dégager la languette et sortir le boîtier de connexion de la grille transversale.

Retirer le couvercle en le faisant coulisser vers le haut et en dégageant ses crochets hors des encoches. Conserver le couvercle pour utilisation ultérieure.

Il devrait y avoir suffisamment de longueurs de câble pour tirer la boîte de connexion de sous le lave-vaiselle. Retirer les câbles des agrafes les plus proches ou des composantes pour en augmenter la longueur et en faciliter l'accès.

54. Installation du serre-câbles

Installer un serre-câbles métallique (homologation UL ou CSA). Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Averagement

Risque de choc électrique

Relier le lave-vaiselle à la terre d'une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

55. Raccordement direct - branchement du conducteur de terre

Former un crochet en U avec le conducteur nu de liaison à la terre. Enrouler le crochet du conducteur de liaison à la terre sur la vis de liaison à la terre sur le plancher surélevé à l’intérieur de la boîte et sous le lave-vaisselle (dans le sens horaire). Serrer fermement le connecteur de liaison à la terre.

56. Raccordement direct - branchement des autres conducteurs

Sélectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

57. Raccordement direct - réinstallation du couvercle de la boîte de connexion et des câbles

Placer les conducteurs à l'intérieur du boîtier de connexion. Remettre le couvercle en place en insérant les crochets du couvercle du boîtier de connexion dans les encoches du fond du boîtier de connexion, et en enfilant le couvercle bien serré contre le mur arrêté où passent les câbles. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle.

Réinstaller le boîtier de connexion sur la grille transversale avec la languette en place. À l'aide d'un tourne-écrou de 1/4 et de la vis ôtée à l'étape 51, fixer le couvercle du boîtier de connexion sur la grille transversale.

Une fois le boîtier de connexion réinstallé sur le lave-vaiselle, glisser tout excès sur les composantes situées à proximité ou l'agrafer à l'aide des agrafes situées à proximité pour aider à le maintenir loin du sol.

Branchement de l'arrivée d'eau au robinet d'arrêt de la MAISON

REMARQUE: Si on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

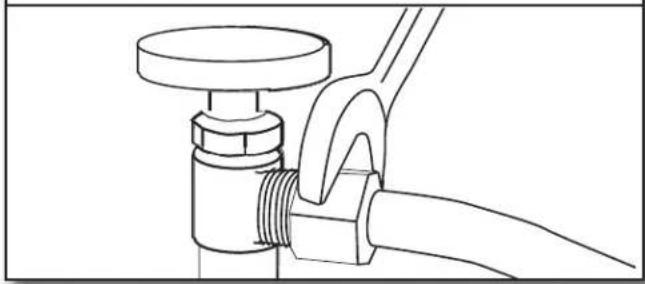

58. Fixer la canalisation d'alimentation en eau

Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel situé sous l'évier.

59. Raccordement du tuyau de vidange

Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord T ou sur un broyeur à déchets.

Option A: Broyeur de déchets - sans brise-siphon Option B: Sans broyeur de déchets - sans brise-siphon Option C: Broyeur de déchets - avec brise-siphon Option D: Sans broyeur de déchets - avec brise-siphon

IMPORTANT: Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20" (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.

Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.

Option a: broyeur de déchets - sans brise-siphon

Conseil utile: Ôter l'opercule escamotable du broyeur à déchets.

1. À l'aide d'un marteau et d'un tournevis, enfoncez le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pinces à bec fin.

1. Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position.

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation à la canalisation d'égout en T et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer l'extrémité du tuyau d'évacuation en caoutchouc à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la maintenir en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 112 à 2'' (38 à 50 mm) (non fournie).

Conseil utile: Ôter l'opercule escamotable du broyeur à déchets.

À l'aide d'un marteau et d'un tournevis, enfoncez le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pinces à bec fin.

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la maintenir
2. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.

Option d : sans broyeur de déchets - avec brise-siphon

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pince, serrer la bride pour l'ouvrir et la mettr
2. Utiliser un tuyau en caoutchouc (non fourni) et une bride à

Terminer l'installation

Vérifier l'absence de tout contact entre le fil ou le cordon d'alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

60. Cordon d'alimentation électrique - brancher dans une prise à trois alvéoles reliée à la terre

Brancher l'appareil sur une prise 3 alvéoles reliée à la terre.

61. Reconnecter la source de courant électrique

Reconnecter l'alimentation électrique de la boîte de fusibles (fusible ou disjoncteur).

REMARQUE: Avec le panneau d'accès fermé, mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Avant les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte. Vérifier qu'il y a bien de l'eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.

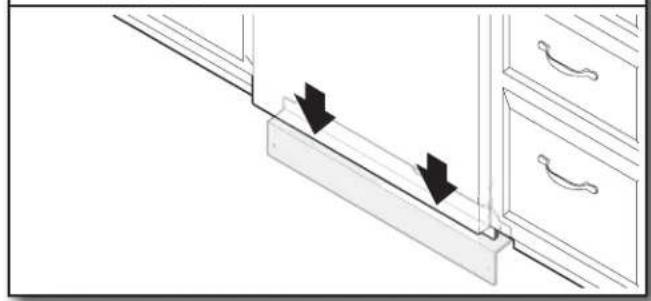

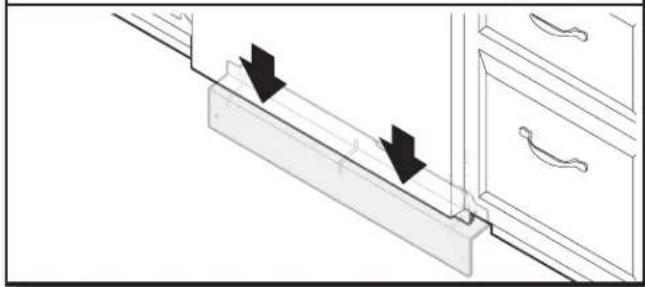

Installation du panneau d'accès

-Pour le plastique : Commencer à l'étape 62 -Pour le métal : Commencer à l'étape 65

Panneau en plastique :

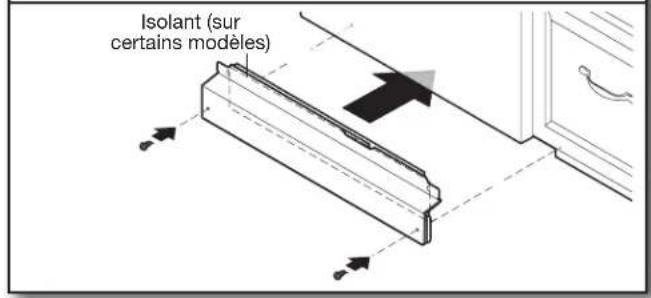

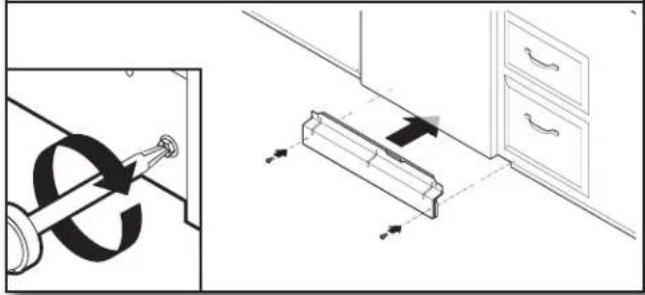

62. Réinstaller le panneau d'accès et les dispositifs de fixation

Placer le panneau d'accès en plastique contre le pied du lave-vaisselle. Vous assurez que l'isolant ne dérange pas le flotteur.

63. Inspecter le bord du panneau d'accès

Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

64. Serrer les dispositifs de fixation

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboîter. L'encoche des dispositifs de fixation est complètement à la verticale lorsqu'ils sont correctement emboîtés. Passer à l'étape 67.

Panneau métallique :

65. Réinstaller les panneaux d'accès

Placer le panneau contre le pied du lave-vaiselle. À l'aide d'un tournevis Phillips ou d'un tournevis de 1/4, réinstaller les vis à travers les trous du panneau d'accès.

66. Inspecter le bord inférieur du panneau d'accès

Vérifier que la bordure inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

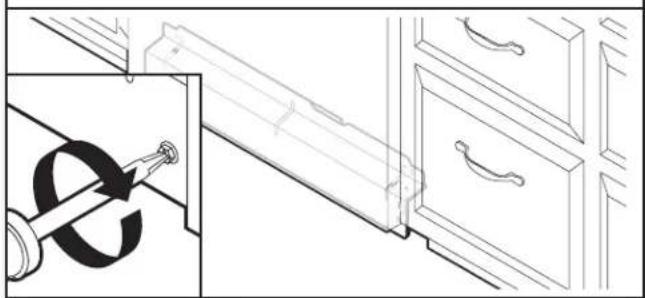

67. Resserrer les vis

Serrer les vis du panneau d'accès.

Contrôle du fonctionnement

Lire le guide d'utilisation du lave-vaisselle compris avec le lave-vaisselle. Vérifier que toutes les pièces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.

Si le lave-vaisseau ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisseau et consulter la section "Si le lave-vaisseau ne fonctionne pas".

Si le lave-vaisselle NE fonctionne PAS

Essayer d'abord les solutions suggérées ici pour éviter le coût d'une intervention de dépannage.

Un disjoncteur est-il ouvert ou un fusible grillé? La porte est-elle bien fermée et enclenchée? Le programme a-t-il été correctement sélectionné pour que le lave-vaisse puisse se mettre en marche? L'arrivée d'eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, veuillez consulter le guide d'utilisation pour obtenir les renseignements de contact pour l'entretien.

Conseils supplementaires

Prévoir des durées de lavage plus longues. La durée d'exécution des programmes de votre nouveau lave-vaiselle est d'environ 2 à 5 heures par charge, mais il utilise presque 40% moins d'énergie que des modèles plus anciens. Conçu pour une faible consommation d'ensemble avec un moteur à faible consommation d'énergie, votre lave-vaiselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont dotés d'un capteur optique de niveau d'eau ; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner l'allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.

L'agent de rinceage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaiselle est conçu pour être utilisé avec un agent de rinceage. Un lave-vaiselle éconergétique consomme moins d'eau et d'énergie. Il dépend donc de l'effet « nappe d'eau » d'un agent de rinceage pour fournir un bon séchage.

Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote : Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), refermer la porte dans les 3 secondes qui suivent. Si l'on ne ferme pas la porte dans les 3 secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)
