48228485 - Accessoires pour outils électriques MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 48228485 MILWAUKEE au format PDF.
| Type de produit | Plaque de montage PACKOUT |
| Marque | Milwaukee |
| Modèle | 48-22-8485 |
| Capacité de charge maximale (atelier, mur) | 45 kg (100 lb) |
| Capacité de charge maximale (atelier, horizontal) | 113 kg (250 lb) |
| Capacité de charge maximale (véhicule, mur) | 22,7 kg (50 lb) |
| Capacité de charge maximale (véhicule, horizontal) | 45 kg (100 lb) |
| Hauteur de pile maximale (véhicule, mur) | 330 mm (13") |
| Hauteur de pile maximale (véhicule, horizontal) | 660 mm (26") |
| Hauteur de pile maximale (atelier, mur) | 330 mm (13") |
| Hauteur de pile maximale (atelier, horizontal) | 660 mm (26") |
| Matériau | Acier et plastique renforcé |
| Nombre de trous de montage | 12 |
| Type de fixations recommandées (bois) | Vis tire-fond ∅6 mm x 32 mm (1/4" x 1-1/4") |
| Type de fixations recommandées (tôle) | Inserts filetés 1/4"-20 (écrous à rivet) |
| Type de fixations recommandées (béton) | Ancrages de capacité minimale 22,7 kg (50 lb) |
| Usage | Véhicule et atelier |
| Compatibilité | Produits PACKOUT avec verrouillage direct |
| Sécurité | Utiliser avec sangles à came de serrure ; inspecter régulièrement |
| Entretien | Vérifier fréquemment fixations ; remplacer si endommagé |
FOIRE AUX QUESTIONS - 48228485 MILWAUKEE
Questions des utilisateurs sur 48228485 MILWAUKEE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoires pour outils électriques au format PDF gratuitement ! Retrouvez votre notice 48228485 - MILWAUKEE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 48228485 de la marque MILWAUKEE.
MODE D'EMPLOI 48228485 MILWAUKEE

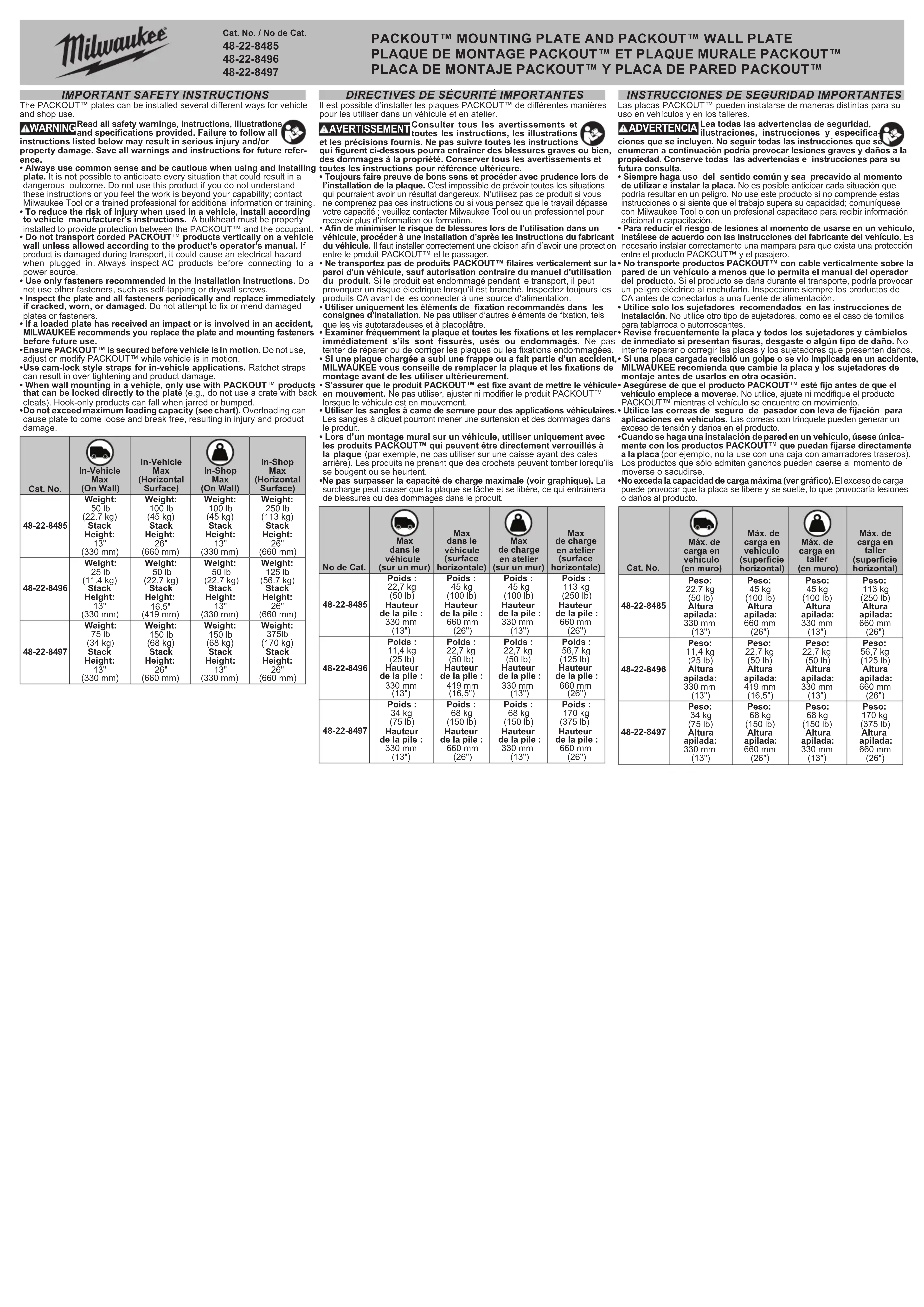

Il est possible d'installer les plaques PACKOUT™ de différentes manières pour les utiliser dans un véhicule et en atelier.
▲ AVERTISSEMENT Consulter tous les avertissements et toutes les instructions, les illustrations et les précisions fournis. Ne pas suivre toutes les instructions qui figurent ci-dessous pourra entraîner des blessures graves ou bien, des dommages à la propriété. Conserver tous les avertissements et toutes les instructions pour référence ultérieure.
- Toujours faire preuve de bons sens et procéder avec prudence lors de l'installation de la plaque. C'est impossible de prévoir toutes les situations qui pourraient avoir un résultat dangereux. N'utilisez pas ce produit si vous ne comprenez pas ces instructions ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel pour recevoir plus d'information ou formation.
- Afin de minimiser le risque de blessures lors de l'utilisation dans un véhicule, procéder à une installation d'après les instructions du fabricant du véhicule. Il faut installer correctement une cloison afin d'avoir une protection entre le produit PACKOUT™ et le passager.
- Ne transportez pas de produits PACKOUT™ filaires verticalement sur la paroi d'un véhicule, sauf autorisation contraire du manuel d'utilisation du produit. Si le produit est endommagé pendant le transport, il peut provoquer un risque électrique lorsqu'il est branché. Inspectez toujours les produits CA avant de les connecter à une source d'alimentation.
- Utiliser uniquement les éléments de fixation recommandés dans les consignes d'installation. Ne pas utiliser d'autres éléments de fixation, tels que les vis autotaradeuses et à placoplâtre.
- Examiner fréquemment la plaque et toutes les fixations et les remplacer immédiatement s'ils sont fissurés, usés ou endommagés. Ne pas tenter de réparer ou de corriger les plaques ou les fixations endommagées.
- Si une plaque chargée a subi une frappe ou a fait partie d'un accident, MILWAUKEE vous conseille de remplacer la plaque et les fixations de montage avant de les utiliser ultérieurement.
- S'assurer que le produit PACKOUT™ est fixe avant de mettre le véhicule en mouvement. Ne pas utiliser, ajuster ni modifier le produit PACKOUT™ lorsque le véhicule est en mouvement.
- Utiliser les sangles à came de serrure pour des applications véhiculaires. Les sangles à cliquet pourront mener une surtension et des dommages dans le produit.
- Lors d'un montage mural sur un véhicule, utiliser uniquement avec les produits PACKOUT™ qui peuvent être directement verrouillés à la plaque (par exemple, ne pas utiliser sur une caisse ayant des cales arrière). Les produits ne prenant que des crochets peuvent tomber lorsqu'ils se bougent ou se heurtent.
- Ne pas surpasser la capacité de charge maximale (voir graphique). La surcharge peut causer que la plaque se lâche et se libère, ce qui entraînera de blessures ou des dommages dans le produit.
| No de Cat. | Maxdans le véhicule(sur un mur) | Maxdans le véhicule(surface horizontale) | Maxde chargeen atelier(sur un mur) | Maxde chargeen atelier(surface horizontale) |
| 48-22-8485 | Poids :22,7 kg(50 lb)Hauteurde la pile :330 mm(13") | Poids :45 kg(100 lb)Hauteurde la pile :660 mm(26") | Poids :45 kg(100 lb)Hauteurde la pile :330 mm(13") | Poids :113 kg(250 lb)Hauteurde la pile :660 mm(26") |
| 48-22-8496 | Poids :11,4 kg(25 lb)Hauteurde la pile :330 mm(13") | Poids :22,7 kg(50 lb)Hauteurde la pile :419 mm(16,5") | Poids :22,7 kg(50 lb)Hauteurde la pile :330 mm(13") | Poids :56,7 kg(125 lb)Hauteurde la pile :660 mm(26") |
| 48-22-8497 | Poids :34 kg(75 lb)Hauteurde la pile :330 mm(13") | Poids :68 kg(150 lb)Hauteurde la pile :660 mm(26") | Poids :68 kg(150 lb)Hauteurde la pile :330 mm(13") | Poids :170 kg(375 lb)Hauteurde la pile :660 mm(26") |
▲ AVERTISSEMENT Afin de minimiser le risque de blessures lors de l'utilisation dans un véhicule, procéder à une installation d'après les instructions du fabricant du véhicule. Il faut installer correctement une cloison afin d'avoir une protection entre le produit PACKOUT™ et le passager.
Utiliser les sangles à came de serrure pour des applications véhiculaires Les sangles à cliquet pourront mener une surtension et des dommages dans le produit.
Utiliser uniquement avec les produits PACKOUT™ qui peuvent être directement verrouillés à la plaque (par exemple, ne pas utiliser sur une caisse ayant des cales arrière). Les produits ne prenant que des crochets peuvent tomber lorsqu'ils se bougent ou se heurtent.
Montez les produits conformément aux instructions de l'opérateur du produit. Certains produits ne peuvent pas être montés dans certaines orientations ou à certains endroits, comme un véhicule.
Mettre la plaque dans le sens indiqué, tout en prenant compte de la direction du parcours et le sens du mur, si nécessaire.
La plaque doit être installée sur des surfaces planes et lisses. Les surfaces irrégulières pourront causer que la plaque se déforme, ce qui entraînera de possibles problèmes lors de l'installation des produits PACKOUT™. Utiliser les fixations recommandées ci-dessous.
Pour le modèle 48-22-8485, il faudra installer des fixations dans tous les trous de montage.
Pour les modèles 48-22-8496 et 48-22-8497, il faudra installer des fixations dans tous les trous des rails en métal sur la plaque murale.
Si l'installation se fait sur du bois :
- Installer sur du bois dimensionnel (2x4 ou plus grand) ou du contreplaqué de 19 mm (3/4") d'épaisseur
- Utiliser douze vis tire-fond dont le ∅ est de 6 mm (1/4") x 32 mm (1-1/4") - Utiliser 12 fixations pour le modèle 48-22-8485 et les installer dans tous les trous de montage
- Utiliser un minimum de quatre attaches pour le 48-22-8496
• Utiliser un minimum de six attaches pour le 48-22-8497
Si l'installation se fait sur une tôle
• Installer sur une tôle de gabarit 22 au moins
- Utiliser deuze inserts filetés dont le ∅ est de 1/4"-20, tels que les écrous à rivet d'installation par vissage (écrou à vis)
- Utiliser 12 fixations pour le modèle 48-22-8485 et les installer dans tous les trous de montage
- Utiliser un minimum de quatre attaches pour le 48-22-8496
• Utiliser un minimum de six attaches pour le 48-22-8497
- Utiliser de l'enduit frein liquide (bleu) à adhérence moyenne
INSTRUCCIONES DE MONTAJE EN VEHÍCULO
Mettre la plaque tel qu'indiqué, tout en prenant compte du sens du mur. Il faudra installer la plaque sur une surface plate et régulière. Une surface irrégulière pourra causer que la plaque se déforme, ce qui entraînera de possibles problèmes lors de l'installation des produits PACKOUT™. Pour obtenir un meilleur support, l'attacher à des goujons de centrage de 406 mm (16") lorsque cela est possible. Utiliser les fixations recommandée ci-dessous.
Pour le modèle 48-22-8485, il faudra installer des fixations dans tous les trous de montage.
Pour les modèles 48-22-8496 et 48-22-8497, il faudra installer des fixations dans tous les trous des rails en métal sur la plaque murale.
Si l'installation se fait sur du bois :
- Installer sur du bois dimensionnel (2x4 ou plus grand) ou du contreplaque de 19 mm (3/4")
- Utiliser quatre vis tire-fond dont le ∅ est de 6 mm (1/4") x 32 mm (1-1/4")
• Fixer a au moins un goujon pour le 48-22-8496
• Fixel sur au moins deux goujons pour le 48-22-6483 et 48-22-6497
Si l'installation se fait sur du beton :
- Utiliser des ancrages appropriés dont la classification minimale est 22,7 kg (50 lb) chacun
• Fixer à au moins un gouion pour le 48-22-8496
• Fixer sur au moins deux goujons pour le 48-22-8485 et 48-22-8497
