Caractéristiques techniques	Réfrigérateur ZANKER ZKK8021, capacité de 200 litres, classe énergétique A+
Dimensions	Hauteur : 150 cm, Largeur : 55 cm, Profondeur : 60 cm
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas
Utilisation	Réglage de la température par thermostat mécanique, éclairage intérieur LED
Maintenance	Dégivrage manuel, nettoyage régulier des surfaces intérieures et extérieures
Sécurité	Système de verrouillage de porte, conforme aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, service après-vente disponible, consommation annuelle d'énergie de 250 kWh

FOIRE AUX QUESTIONS - ZKK8021 ZANKER

Comment régler la température du réfrigérateur ZANKER ZKK8021 ?

Pour régler la température, tournez le bouton de réglage situé à l'intérieur du réfrigérateur. Il est généralement marqué d'une échelle de froid. Réglez-le entre 2°C et 5°C pour une conservation optimale.

Que faire si le réfrigérateur ne refroidit pas ?

Vérifiez que le réfrigérateur est bien branché et que la prise électrique fonctionne. Assurez-vous également que les ventilations ne sont pas obstruées et que la porte est bien fermée.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Pourquoi mon réfrigérateur ZANKER ZKK8021 fait-il du bruit ?

Un léger bruit est normal, mais si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est de niveau et que les objets à l'intérieur ne touchent pas les parois ou les ventilateurs.

Comment dégivrer le réfrigérateur ?

Pour dégivrer le réfrigérateur, débranchez-le et laissez la glace fondre naturellement. Placez des serviettes à l'intérieur pour absorber l'eau. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Quels sont les conseils pour économiser de l'énergie avec le ZANKER ZKK8021 ?

Maintenez une température adéquate, ne laissez pas la porte ouverte trop longtemps, et assurez-vous que le réfrigérateur est bien ventilé. Évitez de surcharger l'appareil.

Comment vérifier si le joint de porte est en bon état ?

Pour vérifier le joint, fermez la porte sur une feuille de papier. Si vous pouvez tirer la feuille facilement, le joint peut être usé et doit être remplacé.

Que faire si le réfrigérateur émet une odeur désagréable ?

Vérifiez les aliments à l'intérieur pour vous assurer qu'il n'y a pas de produits avariés. Nettoyez l'intérieur avec une solution de bicarbonate de soude et d'eau pour éliminer les odeurs.

Quelle est la capacité de stockage du réfrigérateur ZANKER ZKK8021 ?

La capacité de stockage du réfrigérateur ZANKER ZKK8021 est d'environ 250 litres, offrant suffisamment d'espace pour vos aliments et boissons.

Comment installer le réfrigérateur correctement ?

Placez le réfrigérateur dans un endroit bien ventilé, à au moins 10 cm des murs. Assurez-vous qu'il est de niveau en utilisant des cales si nécessaire.

MODE D'EMPLOI ZKK8021 ZANKER

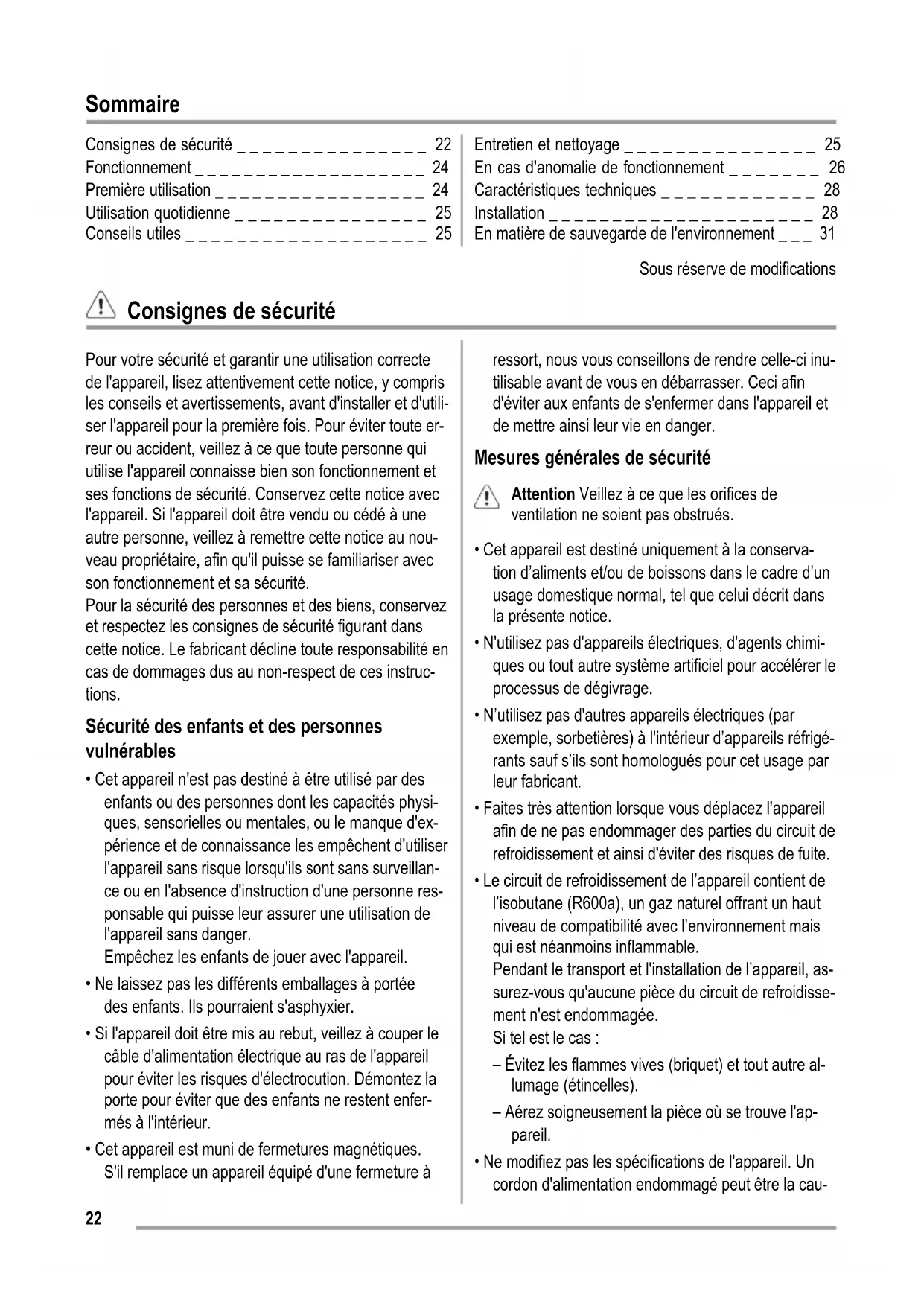

Notice d'utilisation

Consignes de sécurité 22

Fonctionnement 24

Premiereutilisation 24

Utilisation quotidienne 25

Conseils utiles 25

Entretien et nettoyage 25

En cas d'anomalie de fonctionnement 26

Caracteristiques techniques 28

Installation 28

En matière de sauvégarde de l'environnement 31

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'insteller et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, voirlez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.
  Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermétures magnétiques.
  S'il remplace un apparéil équipé d'une fermeture à

ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'eviter aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• N'utilisez pas d'autres apparèels électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologues pour cet usage par leur fabricant.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de refroidissement et ainsi d'éviter des risques de fuite.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endommagée.

Si tel est le cas :

• Évitez les flammes vives (briquet) et tout autre allumage (étincelles).
  -Aérez soigneusement la piece où se trouve l'appareil.

• Ne modifies pas les spécifications de l'appareil. Un cordon d'alimentation endommagé peut être la cau

se de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les éventuelles réparations ou interventions sur votre apparéil, ainsi que le remplament du cable d'alimentation, ne doivent être effectifs que par un professionnel qualifié.

1. L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut surchauffer et provoquer un incendie.
3. Vérifiez que la prise murale reste accessible une fois que l'installation est terminée.
4. Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son logement.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas dans la prise murale. Risque d'electrocution ou d'incendie!
6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas liévenant pour l'éclairage interieur.
7. Cet apparéil est lourd. Faites attention en le déplaçant.
8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlle et d'arrachement de la peau).
9. Évitez une exposition prolongée de l'appareil aux rayons solaires.
10. Ampoules ^10) utilisées dans cet apparéil sont des ampôules spéciales dédiées uniquement à un usage avec des apparéils menagers. Elles ne convennent pas à l'éclairage des pieces d'une habitation.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil
• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).

9) Si le diffuseur est prévu.

10) Si I'ampoule est prévue.
11) Si un branchement sur le réseau d'eau est prevu.

• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil Consul- tez les instructions respectives

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le electriquement.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigérateur Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil

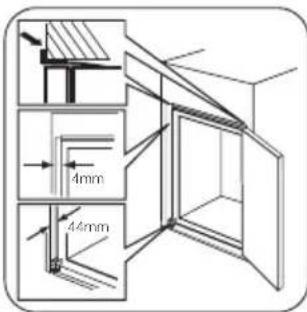

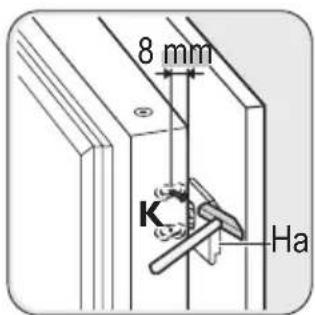

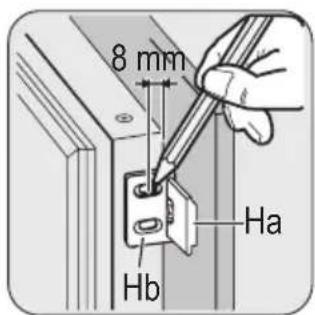

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

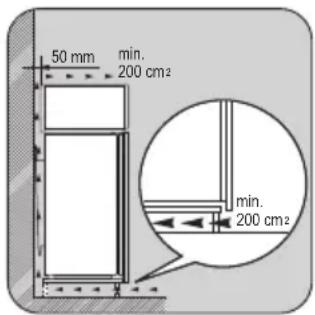

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 11)

Maintenance

• Les branchements électriques nécessaires à l'entrée de l'appareil doivent être réalisés par un électri-cien qualifié ou une personne compétente.

• Cet apparéil ne doit être entretenu et réparé que par un Service après-venture autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aigUILLES d'une montre sur une position moyenne.

Mise à l'arrêt

Pourmettreàl'arrêt l'appareil,tournezleboutond uthermostat sur la position "O".

Réglage de la température

La température est régée automatiquement.

Pour faire fonctionner l'appareil, précédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

i Une position moyenne est la plus indiquee.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

etre mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux reglements applicables disponibles auprès des autorités locales. Veillez à ne pas déterminer les cir-cuits frigorifiques, notamment au niveau du condenseur. Les matérielles utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est reglé sur la position de froid maximum, lorsque la tempête ambiente est elevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une tempête plus elevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilisez pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.

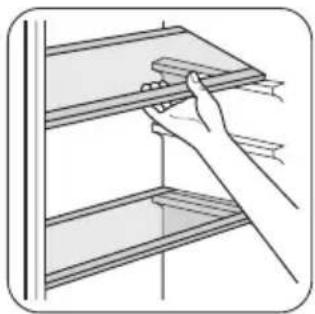

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puisent être placées en fonction des besoins.

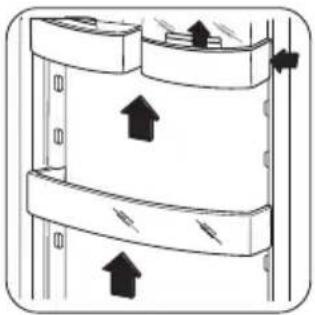

Emplacement des balconnets de la porte

En fonction de la taille des emballages des alimentés conservés, les balconnets de la porte peuvent être positionnées à différentes hauteurs.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ici, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compréseur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtaining les valeurs performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur.
• Couvre ou enveloppez soigneusement les alimentes, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Pour les ajuster, procédez comme suit: tirez progressivement dans le sens des flèches pour les dégager, puis repositionné-les selon les besoin.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et place-la sur la tablette en verre au-dessus du bac à legumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des recipientsétanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille: bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Cet appeareil contient des hydrocarbures dans son circuit réfrigerant : l'entretien et la recharge ne

doivent donc estre effectués que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulierement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulierement les joints de porte et nettoyezles en les essuyant pour éviter toute accumulationde déchets.
• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigérateur à chaque arrêt du com

En cas d'anomalie de fonctionnement

presseur, en cours d'utilisation normale. L'eau de dégi- vrage est collectée dans un réseau spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'ou elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigérateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil
  retirez tous les alimentes
• dégivrez¹²⁾ et nettoyez l'appareil et tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toute fois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

Avertissement Avant de résoudre les problèmes, débranche l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigerant) sont normaux.

12) Si cela est prévu.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas.L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt. Mettez l'appareil	en fonctionnement.
La fiche n'est pas correctement bran-chée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appareil.La prise de courant n'est pas almen-tée.	Branchez un autre apparéil électrique sur la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplace-ment de l'ampoule".
Le comprésur fonctionne en permanence.	La température n'est pas correcte-ment réglée.	Sélectionnez une température plus évée.
La porte n'est pas correctement fer-mée.	Consultez le paragraphe "Fermeture de la porte".
	La porte a été ouverte trop souvent.	Ne laisser pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop évée.	Laissez le produit revenir à températu-re ambiente avant de le ranger dans l'appareil.
La température ambiente est trop évée.	Réduisez la température ambiente.
De l'eau s'écoulse sur la pla-que arrière du compartment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
De l'eau s'écoulde dans le compartment réfrigérateur.	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacuation.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne tou-chent pas la plaque arrière.
De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur.	Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'intérieur de l'appareil est trop basse.	Laissez le produit n'est pas correcte-ment réglée.	Sélectionnez une température plus évée.
La température à l'intérieur de l'appareil est trop évée.	Laissez le produit n'est pas correcte-ment réglée.	Sélectionnez une température plus basse.
La porte n'est pas correctement fer-mée.	Consultez le paragraphe "Fermeture de la porte".
La température du produit est trop évée.	Laissez le produit revenir à températu-re ambiente avant de le ranger dans l'appareil.

Anomalie Cause possible Remède
Trop de produits ont été introduits si- multanément.	Introduisez moins de produits en même temps.
L'air froid ne circule pas dans l'appa-reil.	Assurez-vous que l'air froid circule dans l'appareil.

Remplacement de l'ampoule

Attention Debranchez l'appareil du secteur.

1. Retirez la vis du diffuseur.
2. Retirez le diffuseur (voir l'illustration).
3. Remplacez l'ampoule defectueuse par une ampoule neue de puissance identique, spe

cifquement conque pour les apparciels electromé

nagers (la puissance maximale est indiquée sur le diffuseur).

4.Installez le diffuseur.
5. Serrez la vis du diffuseur.
6. Branchez l'appareil sur le secteur.
7. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermetre de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service ÀpRES-vente.

\section*{Caracteristiques techniques}

Dimensions de la niche d'encastre-ment
Hauteur 1030 mm
Largeur 560 mm
Profondeur 550 mm
Tension 230-240 V
Fréquence 50 Hz

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez tirevivement les "Consignes de sécurité" avant aller l'appareil.

Emplacement

Installes cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique	Température ambiente
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Branchementélectrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'instructor définitivement l'appareil :

• Desserrez la goupille supérieure et retirez l'entretoise.
• Retirez la goupille supérieure.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

• Enlevez la porte.

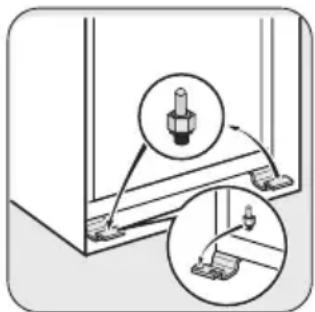

• Desserrez la goupille inférieure.

Sur le côte opposé :

• Installez la goupille inférieure.
• Installez la porte.
• Serrez l'entretoise et la goupille supérieure.

Conditions requises en matière de circulation d'air

Veillez à garantir une circulation d'air suffisante à l'arrête de l'appareil.

Installation de l'appareil

Attention Veillez à ce que le cordon d'alimentation soit accessible après avoir installé areil.

Procedez comme suit :

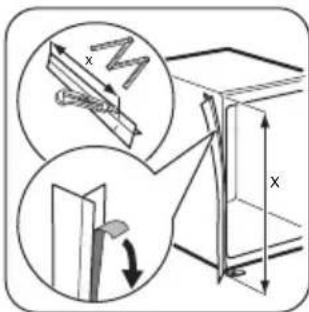

Si nécessaire, coupez la bande isolante adhésive et appliquez-la sur l'appareil, comme illustré sur le schéma.

Insérez l'appareil dans le meuble d'encastrement.
Poussez l'appareil dans le sens indiqué par les flèches (1) jusqu'à ce que le cache de l'ouverture supérieure bute sur le meuble de cuisine.
Poussez l'appareil dans le sens indiqué par les flèches (2) contre le meuble, dans le sens opposé aux charnières.

Positionnez l'appareil dans le meuble d'encastrement.

Vérifiez que la distance entre l'appareil et le rebord avant du meuble est de 44 mm.

Le cache de la charnière inférieure (disponible dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble.

Assurez-vous que la distance entre l'appareil et le meuble est de 4 mm. Ouvrez la porte. Mettez en place le cache de la charnière inférieure.

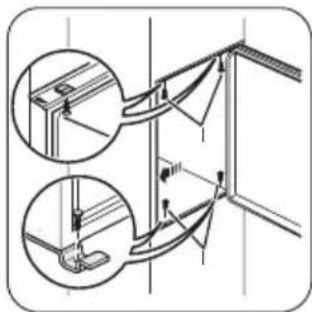

Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

Retirez la piece du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charnières. Fixez les caches (E) à la charnière.

Detachez les pieces (Ha), (Hb), (Hc) et (Hd).

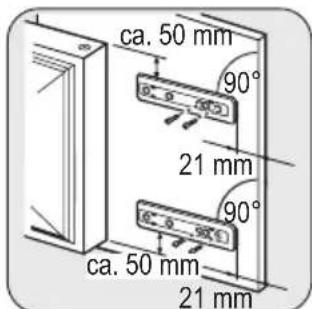

Installez la piece (Ha) sur la face interieure du meuble de cuisine.

Poussez la piece (Hc) sur la piece (Ha).

Ouvrez la porte de l'appareil et celle du meuble a 90^ environ. Introduisez la petite équerre (Hb) dans le guid (Ha).
Tenez ensemble la portede l'appareil et celle dumeuble et marquez la position des trous.

Enlevez les supports et marquez le repere avec le clou (K) à 8 mm du bord externe de la porte.

Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies.
Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant lapiece Hb.

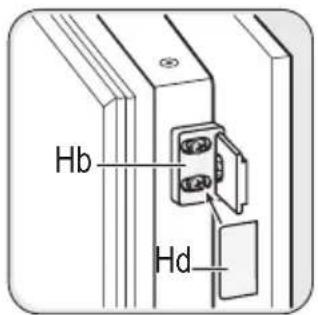

Appuyez la piece (Hd) sur la piece (Hb).

Vérifiez enfin que:

Toutes les vis sont serrées.
- La bande isolante magnétique est fermement fixée à l'armoire.

Important Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhere pas parfaitement. Inversément, si la température ambiente augmente, le joint se dilate.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procedant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et

notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt
