Type de produit	Caméra de surveillance avec capteur de mouvement et envoi d'images MMS/GPRS
Marque et modèle	Denver WCM8010MK2
Écran	Écran LCD couleur 2 pouces
Résolution photo	Jusqu'à 8 mégapixels (interpolation)
Résolution vidéo	640x480 pixels
Stockage	Carte microSD (2 Go ou plus) – non incluse
Connectivité	Réseau 2G/GSM, port USB, fente pour carte Micro SIM
Alimentation	8 piles AA (12V) ou adaptateur secteur 12V (non inclus)
Autonomie	Variable selon usage, jusqu'à plusieurs semaines en veille
Dimensions (approx.)	120 x 70 x 50 mm
Poids (approx.)	250 g (hors piles)
Fonctions principales	Prise de photos, enregistrement vidéo, détection de mouvement, envoi MMS/SMTP, commandes SMS, mode test
Modes de fonctionnement	Arrêt (OFF), Marche (ON), Test (TEST)
Configuration MMS/GPRS	Via logiciel MMSCONFIG sur CD (fourni), connexion USB
Commandes SMS	*500* (photo), *505* (photo + envoi), *520* (statut), *530* (activer capteur), *531* (désactiver capteur)
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Ne pas exposer à l'eau. Utiliser des piles de type recommandé. Retirer les piles en cas de non-utilisation prolongée.
Pièces détachées et réparabilité	Adaptateur secteur, câble USB, kit de montage disponible en option. Réparation par centre agréé.
Informations générales	Garantie 2 ans. Conforme à la directive 2014/53/EU. Fréquence : 850-1900 MHz. Puissance max. 2W.

FOIRE AUX QUESTIONS - WCM8010MK2 DENVER

Comment mettre en marche la caméra Denver WCM8010MK2 ?

Placez l'interrupteur d'alimentation sur ON (marche) pour une utilisation automatique, ou sur TEST pour une utilisation manuelle. Assurez-vous d'avoir inséré des piles ou branché l'adaptateur secteur.

Comment prendre une photo avec cette caméra ?

En mode TEST, appuyez sur le bouton SHOT pour prendre une photo. En mode ON, la caméra prend automatiquement des photos lorsqu'un mouvement est détecté (après 15 secondes de clignotement).

Comment enregistrer une vidéo ?

Configurez le mode vidéo dans les réglages système. En mode TEST, appuyez sur SHOT pour démarrer l'enregistrement, appuyez à nouveau pour arrêter. En mode ON, la détection de mouvement déclenche l'enregistrement.

Quels types de carte SIM et SD sont compatibles ?

Utilisez une carte Micro SIM sans verrouillage PIN, compatible 2G/GSM, et une carte Micro SD d'au moins 2 Go (jusqu'à 32 Go recommandé).

Comment visualiser les photos et vidéos sur la caméra ?

Éteignez la caméra, placez l'interrupteur sur TEST, puis appuyez sur OK pour entrer en mode visualisation. Utilisez les touches haut/bas pour naviguer et Replay pour lire les vidéos.

Comment configurer l'envoi d'images par MMS ?

Insérez les cartes SIM et microSD, allumez en mode TEST, connectez via USB à un PC, ouvrez le logiciel MMSCONFIG (CD fourni), saisissez les paramètres MMS (APN, MMSC, etc.) et enregistrez sur la carte SD.

Que faire si l'écran affiche 'Erreur' ou des photos blanches ?

Cela peut être dû à des conditions météorologiques (forte pluie, brouillard). Vérifiez que l'objectif est propre et que la carte SD est correctement formatée. Ce n'est pas un défaut de la caméra.

Comment utiliser les commandes SMS ?

Envoyez *500* (photo), *505* (photo + envoi), *520* (statut), *530* (activer capteur) ou *531* (désactiver capteur) au numéro de la carte SIM insérée dans la caméra. Assurez-vous que le mode MMS/SMTP est activé.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend du nombre de piles (8x AA) et de l'utilisation. En veille, elle peut durer plusieurs semaines. En utilisation active (envoi MMS), réduite à quelques jours. Utilisez des piles alcalines de bonne qualité.

Où trouver le manuel complet et la déclaration de conformité ?

Le manuel complet est disponible en PDF sur le site de Denver (www.denver-electronics.com) après recherche du modèle WCM-8010. La déclaration de conformité est également accessible sous la section téléchargements.

MODE D'EMPLOI WCM8010MK2 DENVER

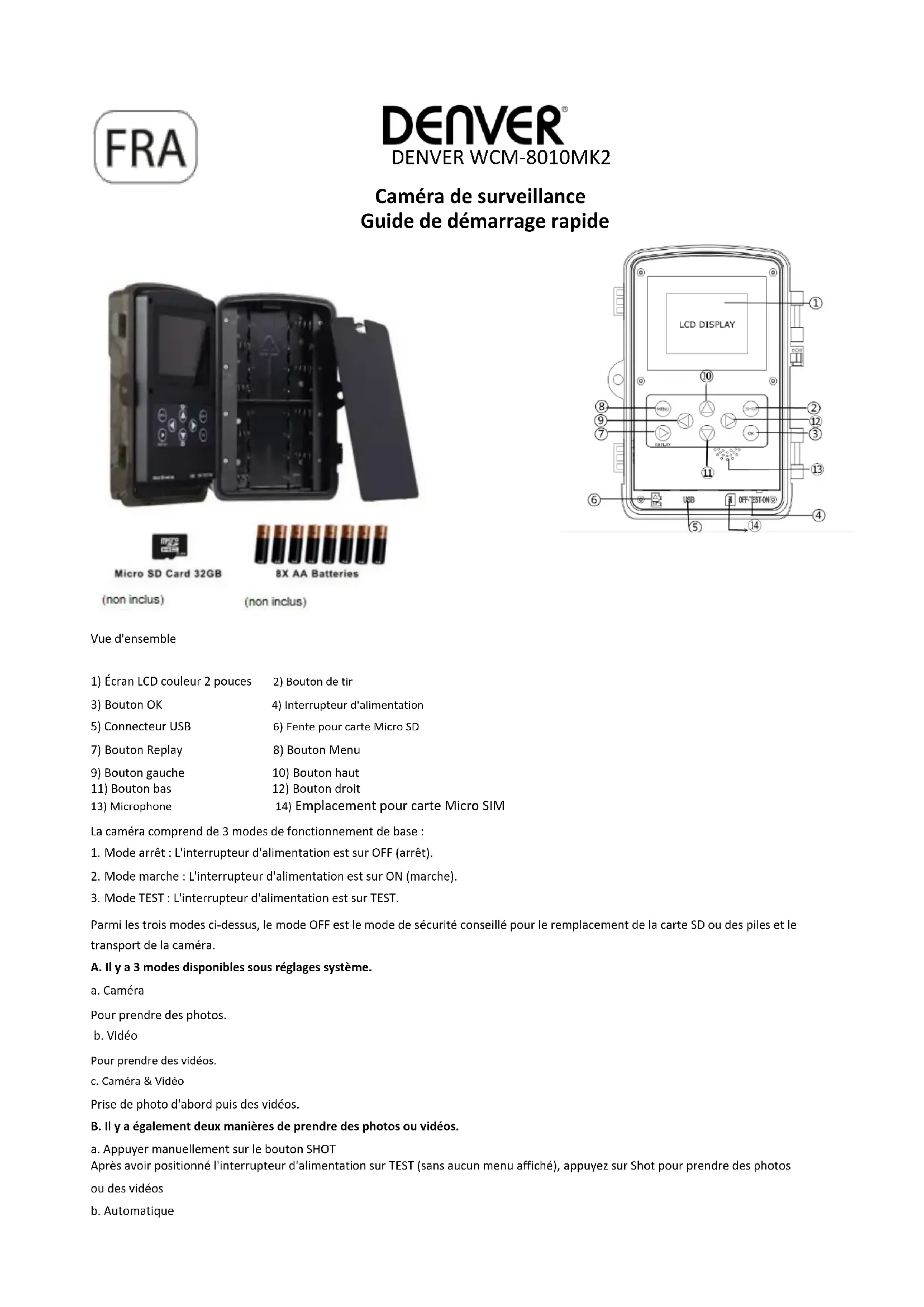

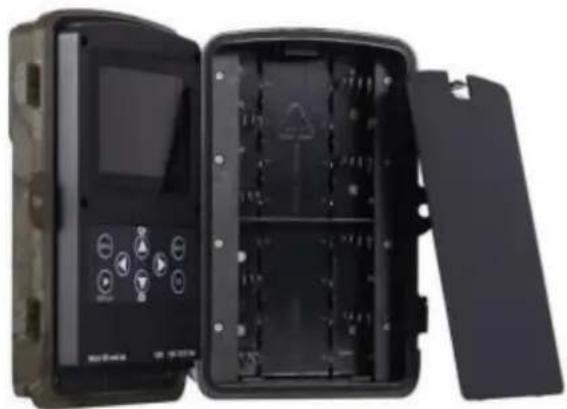

Caméra de surveillance Guide de démarrage rapide

1) Écran LCD couleur 2 pouces
2) Bouton de tir
3) Bouton OK
4) Interrupteur d'alimentation
5) Connecteur USB
6) Fente pour carte Micro SD
7) Bouton Replay
8) Bouton Menu
9) Bouton gauche
10) Bouton haut
11) Bouton bas
12) Bouton droit
13) Microphone
14) Emplacement pour carte Micro SIM

La caméra comprend de 3 modes de fonctionnement de base :

1. Mode arrêt : L'interrupteur d'alimentation est sur OFF (arrêt).
2. Mode marche : L'interrupteur d'alimentation est sur ON (marche).
3. Mode TEST : L'interrupteur d'alimentation est sur TEST.

Parmi les trois modes ci-dessus, le mode OFF est le mode de sécurité conseillé pour le remplacement de la carte SD ou des piles et le transport de la caméra.

A. Il y a 3 modes disponibles sous réglages système.

a. Caméra

Pour prendre des photos.

b. Vidéo

Pour prendre des vidéos.

c. Caméra & Vidéo

Prise de photo d'abord puis des vidéos.

B. Il y a également deux manières de prendre des photos ou vidéos.

a. Appuyer manuellement sur le bouton SHOT

Après avoir positionné l'interrupteur d'alimentation sur TEST (sans aucun menu affiché), appuyez sur Shot pour prendre des photos ou des vidéos

b. Automatique

Après avoir positionné l'interrupteur d'alimentation sur ON, le témoin se met à clignoter pendant 15 secondes, puis la caméra prend des photos ou des vidéos lorsqu'un mouvement est détecté.

C. Pour voir les photos/vidéos sur la caméra, éteignez celle-ci, positionnez l'interrupteur d'alimentation sur TEST, appuyez sur le bouton OK pour entrer dans le modèle de vue.

a. Photos

Appuyez sur la touche haut ou bas de la télécommande pour afficher la photo précédente ou suivante.

b. Vidéos

Appuyez sur le bouton Replay pour lancer la vidéo, appuyez de nouveau sur le bouton Replay pour arrêter.

l'arrêter. Remarque : Appuyez sur OK pour retourner à l'écran.

D. Il convient de noter que cette erreur n'est pas due à la caméra :

Forte pluie, brouillard et bruine (dans l'obscurité) donnent des photos blanches sans raison valable.

E. Envoi d'image via 2G/GSM/MMS/GPRS Préparation

1. Opérateur de téléphonie mobile 2G/GSM.
2. Formatez une carte microSD de capacité 2 Go ou plus.
3. Ordinateur (système Vista, Windows 7, Windows 8).
4. Une carte SIM sans verrouillage PIN
5. La carte SIM doit pouvoir envoyer des images via un réseau 2G/GSM/GPRS/MMS.
6. Alimentation 12V (8 piles AA ou une source d'alimentation 12V).
7. Programme MMSCONFIG sur CD.

8. Les informations du serveur de l'e-mail de l'envoyeur (serveur + port + e-mail + mot de passe).

9. Les utilisateurs doivent demander les données 2G MMS du fournisseur (APN + compte + mot de passe, MMSC + IP + PORT) ou rechercher ces informations sur le site Internet du fournisseur.

10. Les données 2G GPRS pour la configuration SMTP auprès du fournisseur (APN + compte + mot de passe).

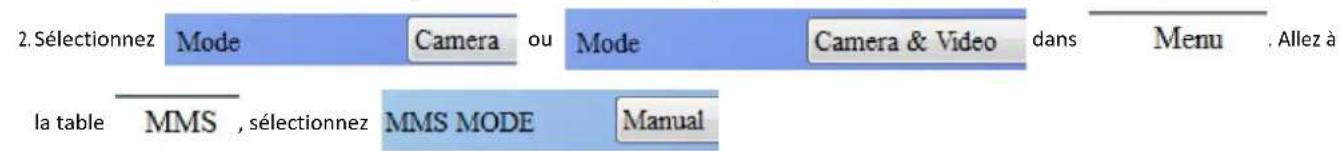

Étapes de la configuration MMS

1. Placez la carte microSD et la carte SIM dans la caméra, mettez des piles dans la caméra, allumez la caméra en mode test, vérifiez si la barre de signal et l'icône « SIM »apparaissent sur l'écran de la caméra. Connectez ensuite la caméra à l'ordinateur à l'aide du câble USB fourni, insérez le CD dans l'ordinateur, ouvrez MMSCONFIG puis double-cliquez dessus

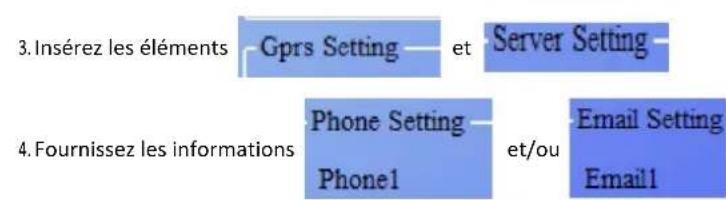


1. Connectez le câble USB à partir de la caméra.

1. Allumez la caméra.

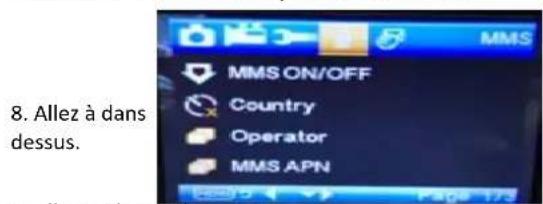

le menu de la caméra, vérifiez si les paramètres sont identiques à ceux ci-

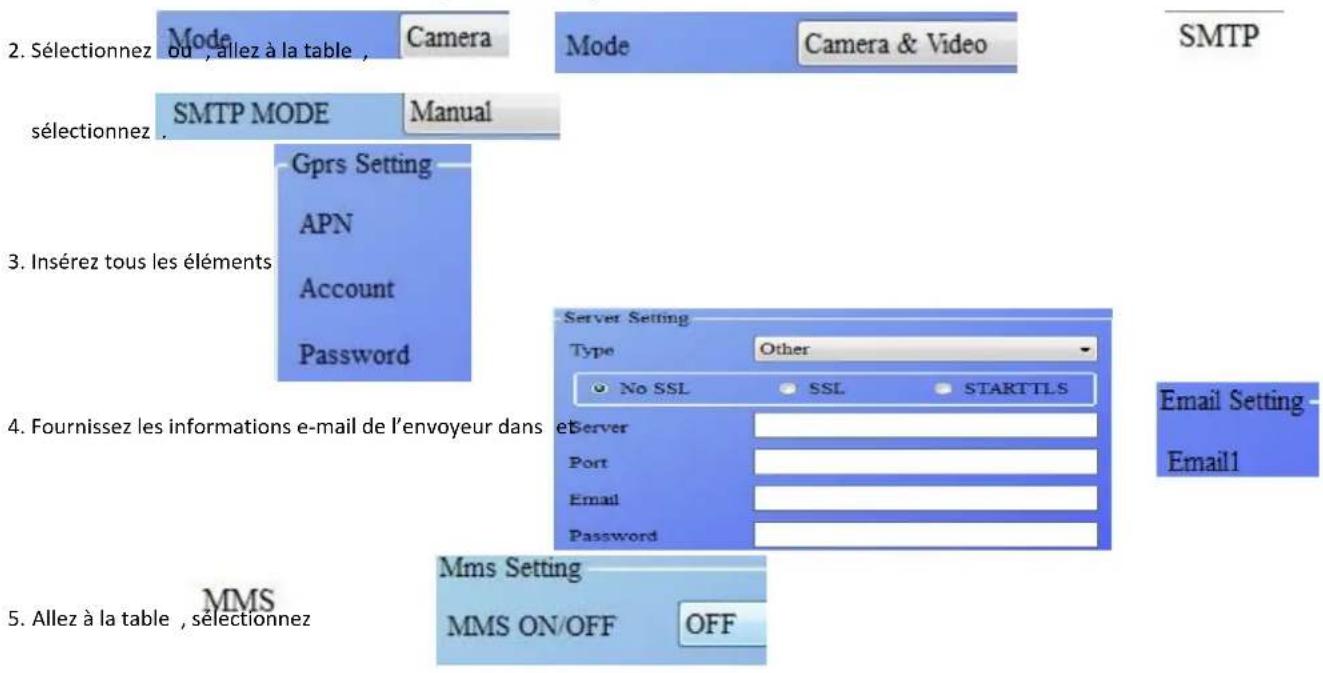

Étapes de la configuration GPRS

1. Placez la carte microSD et la carte SIM dans la caméra, mettez des piles dans la caméra, allumez la caméra en mode test, vérifiez si la barre de signal et l'icône « SIM »apparaissent sur l'écran de la caméra. Connectez la caméra à un PC à l'aide du

câble USB fourni.

Insérez le CD dans l'ordinateur, ouvrez puis double-cliquez dessus.

1. Cliquez sur le bouton Save et sous Parameter.dat sur la carte microSD.

2. Connectez le câble USB à partir de la caméra.

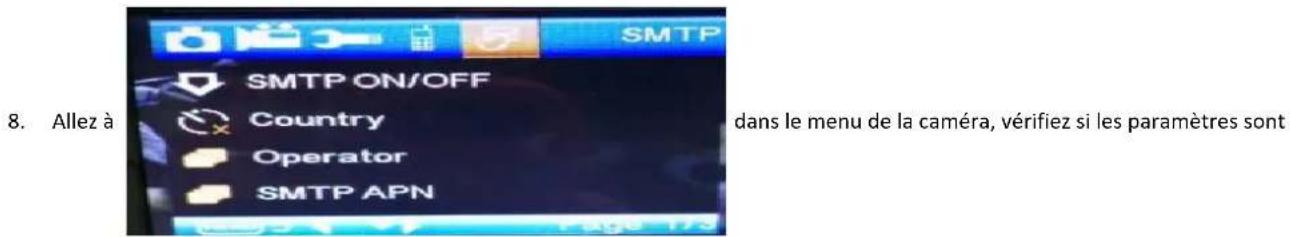

identiques à ceux ci-dessus. 9. Allumez la caméra.

F. Liste des commandes SMS

MMS/SMTP doit être « activé » avant d'utiliser les commandes SMS

1. *500* Prendre une photo

(Valable en mode MMS et SMTP)

La carte SIM de la caméra envoie Capture (Capture) lorsqu'elle reçoit la commande *500*

1. *505* Prendre une photo et l'envoyer au portable qui a envoyé le SMS

La carte SIM de la caméra envoie SIM Start capturing.. (Lancer la capture) et envoie quand même une image à l'ID du portable et/ou e-mail inséré lorsqu'elle reçoit la commande *505*, qu'elle soit en mode MMS ou SMTP.

Mais la carte SIM envoie des images via MMS au portable qui a envoyé le SMS lorsque la caméra est uniquement en mode MMS

1. *520* Vérifier le nombre d'images et l'état des piles

(Valable en mode MMS et SMTP)

La carte SIM envoie Total Jpg: Free Space: Battery Level (nombre d'images : Espace disponible : Niveau des piles) : lorsqu'elle reçoit la commande *520*

1. *530* Activer le capteur (Valable en mode MMS et SMTP)

La carte SIM de la caméra envoie Start OK (Démarrage ok) lorsqu'elle reçoit la commande *530*

1. *531* Mettre le capteur mode veille

(Valable en mode MMS et SMTP)

La carte SIM de la caméra envoie Stop OK (Arrêt ok) lorsqu'elle reçoit la commande *531*

Remarque - Tous les produits sont susceptibles d'être modifiés sans préavis. Ce document est établi sous toute réserve d'erreur ou d'omission.

TOUS DROITS RÉSERVÉS, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Les appareils électriques et électroniques et les batteries contiennent des matériaux, composants et substances qui peuvent nuire à votre santé et à l'environnement si ces déchets ne sont pas traités de façon appropriée.

Les appareils électriques et électroniques et les batteries sont marqués par le symbole de poubelle avec roulettes et une croix dessus, voir ci-dessous. Ce symbole indique que les appareils électriques et électroniques et les batteries doivent être collectés et jetés séparément des ordures ménagères.

En tant qu'utilisateur final, il est important que vous jetiez les batteries usagées dans des centres de collecte appropriés. En mettant en rebus les batteries pour être recyclées conformément à la règlementation vous contribuez à préserver l'environnement.

Dans toutes les villes existent des points de collecte où les appareils électriques et électroniques et les batteries peuvent y être déposés sans frais pour le recyclage. Vous pouvez obtenir des informations supplémentaires auprès des autorités locales de la ville.

Le soussigné, Inter Sales A/S, déclare que l'équipement radioélectrique du type WCM-8010 est conforme à la directive 2014/53/EU. Le texte complet de la déclaration EU de conformité est disponible à l'adresse internet suivante: Veuillez entrer dans le site : www.denver-electronics.com, puis cliquez sur l'ICÔNE de recherche sur la ligne supérieure du site Web. Entrez le numéro de modèle: WCM-8010

Maintenant, accédez à la page du produit, et la directive rouge est indiquée sous les téléchargements/autres téléchargements

Plage des fréquences de fonctionnement: 850-1900MHz

Puissance de sortie maximale: 2W
