Type de produit	Carte mère
Marque	Gigabyte
Modèle	Z590 Vision D
Chipset	Intel Z590
Socket processeur	LGA 1200
Format	ATX (305 mm x 244 mm)
Mémoire RAM	4 x DDR4, jusqu'à 128 Go, DDR4-5333 (OC)
Slots d'extension	1 x PCIe 4.0 x16, 2 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Stockage	3 x M.2 (PCIe 4.0/3.0), 6 x SATA 6 Gbps
Connectivité USB	USB 3.2 Gen 2 Type-C/A, USB 3.2 Gen 1, USB 2.0
Connectivité réseau	Wi-Fi 6 (Intel AX200), Bluetooth 5.1, LAN 2.5 GbE (Realtek)
Audio	Realtek ALC1220-VB, 7.1 canaux
Thunderbolt	2 x Thunderbolt 4 (USB-C)
Alimentation	ATX 24 broches + 8 broches (EPS)
Dimensions	305 mm x 244 mm
Poids	Environ 1,5 kg
Garantie	3 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Précautions de sécurité	Décharger l'électricité statique avant manipulation. Utiliser un bracelet antistatique.
Pièces détachées et réparabilité	Pièces disponibles via service après-vente agréé.
Informations générales	Carte mère haut de gamme pour créateurs avec support Intel 10e/11e génération.

FOIRE AUX QUESTIONS - Z590 Vision D GIGABYTE

Quel processeur est compatible avec la Gigabyte Z590 Vision D ?

La carte mère supporte les processeurs Intel Core de 10e et 11e génération (socket LGA 1200).

Quel type de mémoire RAM utiliser ?

Elle accepte la mémoire DDR4 non-ECC, non-buffered, jusqu'à 128 Go avec des fréquences allant jusqu'à 5333 MHz en overclocking.

Comment mettre à jour le BIOS ?

Utilisez l'utilitaire @BIOS sous Windows ou la fonction Q-Flash Plus depuis une clé USB sans processeur ni mémoire.

La carte mère possède-t-elle du Wi-Fi intégré ?

Oui, elle intègre le module Intel Wi-Fi 6 AX200 avec Bluetooth 5.1.

Combien de ports M.2 y a-t-il ?

Trois slots M.2 : un supporte le PCIe 4.0 x4, les deux autres supportent le PCIe 3.0 x4 ou SATA.

La carte mère supporte-t-elle le Thunderbolt ?

Oui, elle dispose de deux ports Thunderbolt 4 (USB-C) avec sortie vidéo et transfert jusqu'à 40 Gbps.

Quel est le format de la carte mère ?

C'est un format ATX standard de 305 mm x 244 mm.

Comment installer les pilotes ?

Utilisez le DVD fourni ou téléchargez les derniers pilotes depuis le site officiel de Gigabyte.

Que faire si la carte mère ne démarre pas ?

Vérifiez les branchements (alimentation 24 broches + 8 broches), la compatibilité du processeur et de la RAM, et essayez de réinitialiser le CMOS.

La carte mère est-elle compatible avec Windows 11 ?

Oui, elle supporte Windows 11 grâce au chipset Z590 et au TPM 2.0 intégré.

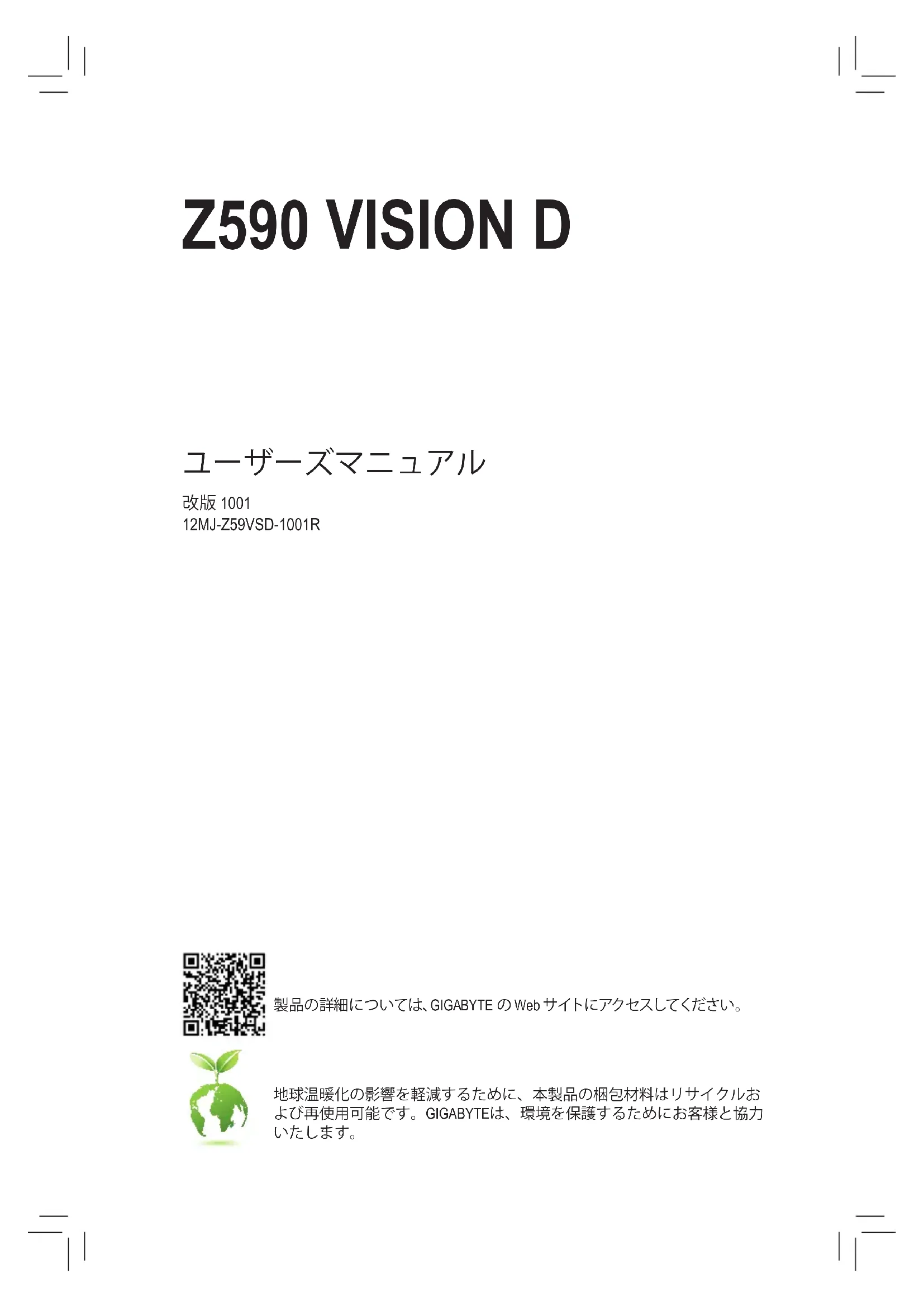

MODE D'EMPLOI Z590 Vision D GIGABYTE

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2什么原因	--	DS/SS	--	DS/SS
4什么原因	DS/SS	DS/SS	DS/SS	DS/SS

1. 2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Update from File

Cet apparéil est conforme aux normes Canada d'Industrie de RSS permis-exempt. L'utilisation est assujetti aux deux conditions suivantes:

(1) le dispositif ne doit pas produit de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Attention: l'utilisation d'un réseau sans fil IEEE802.11a est restreinte à une utilisation en interieur à cause du fonctionnement dans la bande de fréquence 5.15-5.25 GHz. Industry Canada requiert que ce produit soit utilisé à l'intérieur des batiments pour la bande de fréquence 5.15-5.25 GHz afin de réduire les possibilités d'interférences nuisibles aux canaux co-existants des systèmes de transmission satellites. Les radars de puissances ont fait l'objet d'une allocation primaire de fréquences dans les bandes 5.25-5.35 GHz et 5.65-5.85 GHz. Ces stations radar peuvent creer des interférences avec ce produit et/ou lui être nuisible. Le gain d'antenne maximum permissible pour une utilisation avec ce produit est de 6 dpi afin d'être conforme aux limites de puissance isotropique rayonnée équivalente (P.I.R.E.) applicable.

Dans les bandes 5.25-5.35 GHz et 5.725-5.85 GHz en fonctionnement point-a-point. Pour se conformer aux conditions d'exposition de RF toutes les antennes devraient être localises à une distance minimum de 20 cm, ou la distance de séparation minimum permet par l'approbation du module, du corps de toutes les personnes.

Conformément à la reglementation d'Industrie Canada, le present émetteur radio peut fonctionner avec une antenné d'un type et d'un gain maximal (ou inférieur) approuve pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radio électrique à l'intention des autres utilisateurs, il faut désirier le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante.

Déclaration de Conformité aux Directives de l'Union européen (UE)

Cet apparéil portant la marque CE est conforme aux directives de l'UE suivantes: directive Compatabilité Electromagnétique 2014/30/UE, directive Basse Tension 2014/35/UE, directive équipements radioélectriques 2014/53/UE, la directive RoHS II 2011/65/UE & la déclaration 2015/863.

La conformité à ces directives est évaluée sur la base des normes européennes harmonisées applicables.
