Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	60 litres
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	40 kg
Classe énergétique	A
Fonctionnalités supplémentaires	Gril, éclairage intérieur du four
Système de sécurité	Contrôle de flamme
Matériau de la surface	Acier émaillé
Entretien	Nettoyage facile avec des surfaces lisses
Garantie	2 ans

FOIRE AUX QUESTIONS - KRH40GSX ZANKER

Comment allumer la cuisinière ZANKER KRH40GSX ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage jusqu'à ce que la flamme s'active.

Que faire si la flamme s'éteint pendant la cuisson ?

Assurez-vous que le bouton de commande est bien en position 'On' et que le gaz est ouvert. Si le problème persiste, vérifiez le thermocouple et contactez un professionnel.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon humide et un nettoyant doux. Évitez les produits abrasifs qui pourraient rayer la surface.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que la cuisinière est bien branchée et que le gaz est ouvert. Si tout semble en ordre, il peut être nécessaire de vérifier les éléments chauffants ou de contacter un service après-vente.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée. Attendez quelques minutes pour que le four atteigne la température réglée.

Y a-t-il un moyen de désactiver la minuterie ?

Pour désactiver la minuterie, tournez simplement le bouton de minuterie sur '0'.

Quels types de casseroles peuvent être utilisés sur la cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium ou en céramique. Évitez les casseroles à fond en verre.

Comment savoir si le four est préchauffé ?

Le témoin lumineux du four s'éteindra lorsque la température souhaitée est atteinte.

Que faire si l'affichage numérique ne fonctionne pas ?

Vérifiez si la cuisinière est correctement branchée et si le courant est disponible. Si le problème persiste, contactez le service client.

Comment éviter que les aliments ne collent à la surface de cuisson ?

Assurez-vous de préchauffer la surface de cuisson et d'utiliser une petite quantité d'huile ou de beurre avant de cuire.

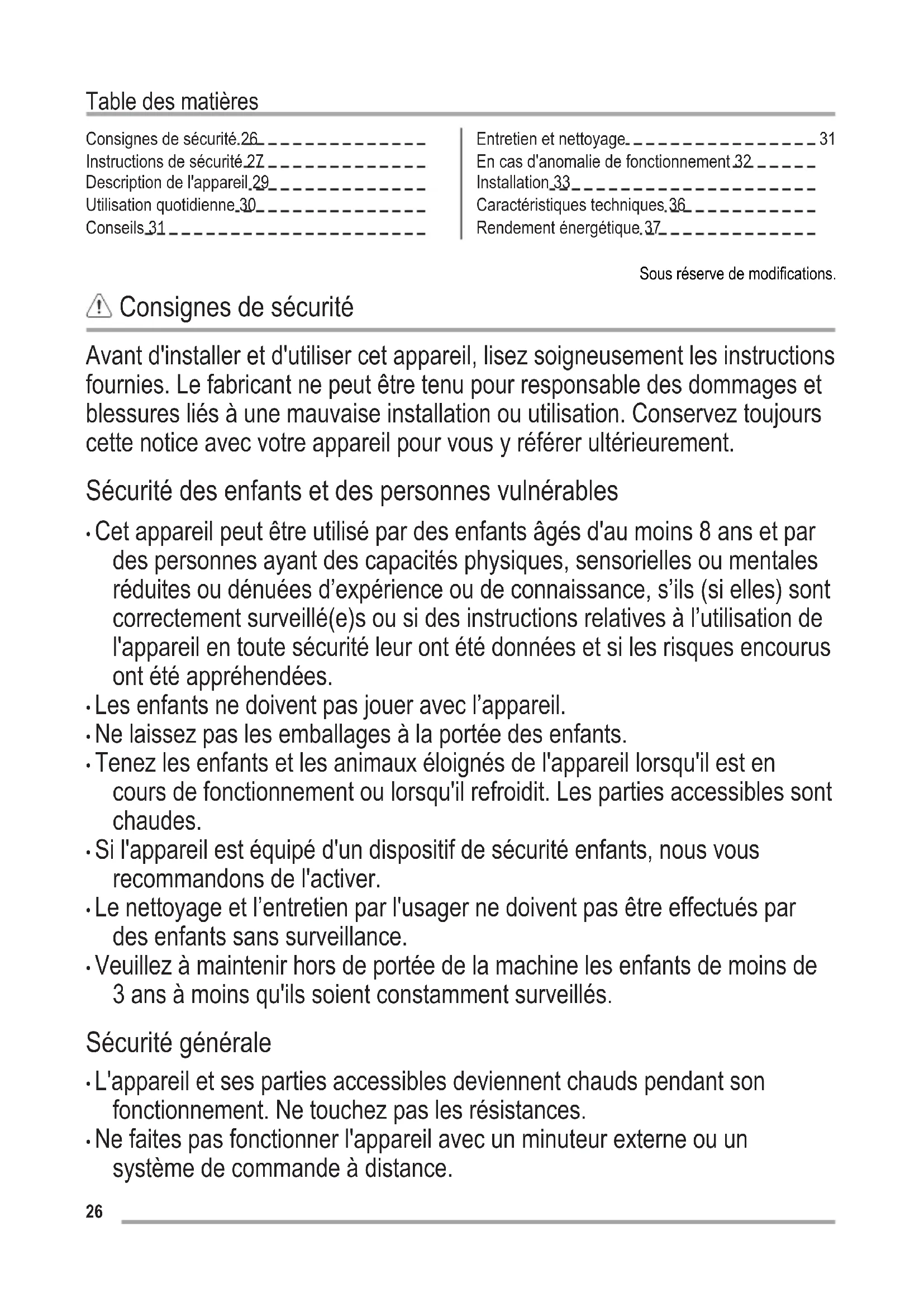

MODE D'EMPLOI KRH40GSX ZANKER

Consignes de sécurité.26____
Instructions de sécurité 27 ____
Description de l'appareil 29
Utilisation quotidienne 30
Conseils 31 ____

Entretien et nettoyage. 31
En cas d'anomalie de fonctionnement 32 ____
Installation 33
Caractéristiques techniques.36
Rendement énergétique.37_

Sous réserve de modifications.

⚠️ Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Veuillez à maintenir hors de portée de la machine les enfants de moins de 3 ans à moins qu'ils soient constamment surveillés.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les résistances.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
  • N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50 °C à la température ambiante.

Instructions de sécurité

Cet appareil est adapté aux marchés suivants: BE LU

Instructions d'installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

- L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler.
• Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre centre de maintenance agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs différentiels et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

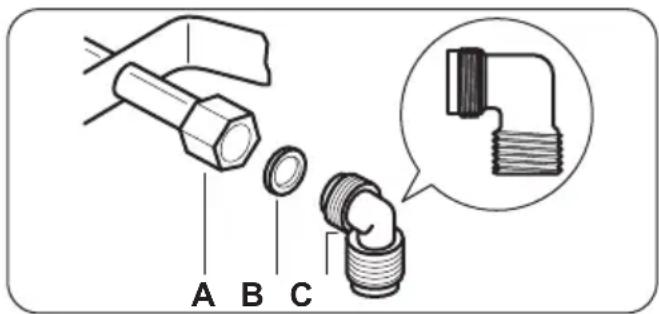

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.

• Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.

• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.

• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
• Assurez-vous que les récipients sont placés au centre des brûleurs.
• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.
• L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
• L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.

Description de l'appareil

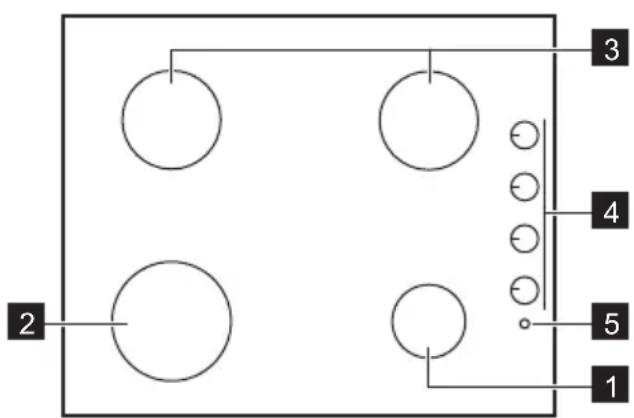

Description de la table de cuisson

Entretien et nettoyage

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
• Débranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne lavez pas les brûleurs au lave-vaisselle.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

Maintenance

• Pour réparer l'appareil, contactez un service après-vente agréé.
• Utilisez exclusivement des pièces d'origine.

1 Brûleur auxiliaire
2 Brûleur rapide
3 Brûleur semi-rapide
4 Manettes de commande
5 Touche pour le générateur d'étincelle

Manette de commande

Symbole Description
	pas d'alimentation en gaz / position Arrêt
	alimentation en gaz maximale

Utilisation quotidienne

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

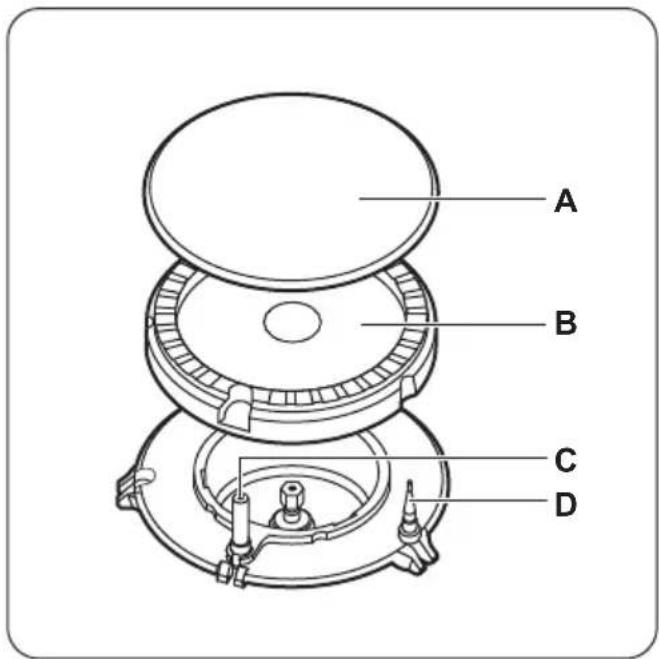

Vue d'ensemble des brûleurs

A B C D

A. Couvercle du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple

Allumage du brûleur

Allumez toujours le brûleur avant de poser un récipient dessus.

AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Appuyez sur le générateur d'étincelles et maintenez-le enfoncé.

Symbole Description
	alimentation en gaz minimale
	allumage

1. Enfoncez la manette tout en la tournant vers la gauche jusqu'à la position d'arrivée de gaz maximale (⚠️)
2. Relâchez le générateur d'étincelles une fois le brûleur allumé, mais maintenez la manette de commande dans cette position pendant 10 secondes ou moins afin de laisser au thermocouple le temps de chauffer. Sinon, l'alimentation en gaz sera interrompue.
3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION! En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

ATTENTION! N'utilisez pas de plats en fonte, en stéatite, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

AVERTISSEMENT! Ne placez pas le même récipient sur deux brûleurs.

AVERTISSEMENT! Ne placez pas de récipients instables ou déformés sur le brûleur afin d'éviter les débordements et les blessures.

ATTENTION! Assurez-vous que le fond des récipients ne dépasse pas au-dessus de la manette de commande sinon la flamme fait chauffer la manette.

ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson.

Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations générales

• Nettoyez la table de cuisson après chaque utilisation.
• Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

Arrêt du brûleur

Pour éteindre la flamme, tournez la manette sur la position Arrêt.

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

ATTENTION! Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

Diamètres des récipients

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètre du réci-pient (mm)
Rapide 180 - 260
Semi-rapide 120 - 220
Auxiliaire 80 - 160

• Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.
• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaisselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole pour nettoyer facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Assurez-vous que les bras des supports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement.

Nettoyage de la table

- Enlevez immédiatement : plastique fondu, films plastiques et aliments contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson.

En cas d'anomalie de fonctionnement

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détergent. Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.

Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués.

Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement...

Problème Cause probable Solution
Aucune étincelle ne se produit lors-que vous tentez d'actionner le générateur d'étincelles.	La table de cuisson n'est pas connectée à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branchée à une sour-ce d'alimentation électrique.
Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un électricien qualifié.
Le chapeau et la couronne du brû-leur sont mal positionnés.		Positionnez correctement le cha-peau et la couronne du brûleur.
La flamme s'éteint immédiatement après s'être allumée.	Le thermocouple n'est pas suffisamment chauffé.	Maintenez le générateur d'étincelles actionné pendant 10 secondes maximum une fois la flamme allu-mée.
La couronne de flamme n'est pas de niveau.	La couronne du brûleur est encras-sée par des résidus alimentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement la table de cuisson. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de

garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livret de garantie.

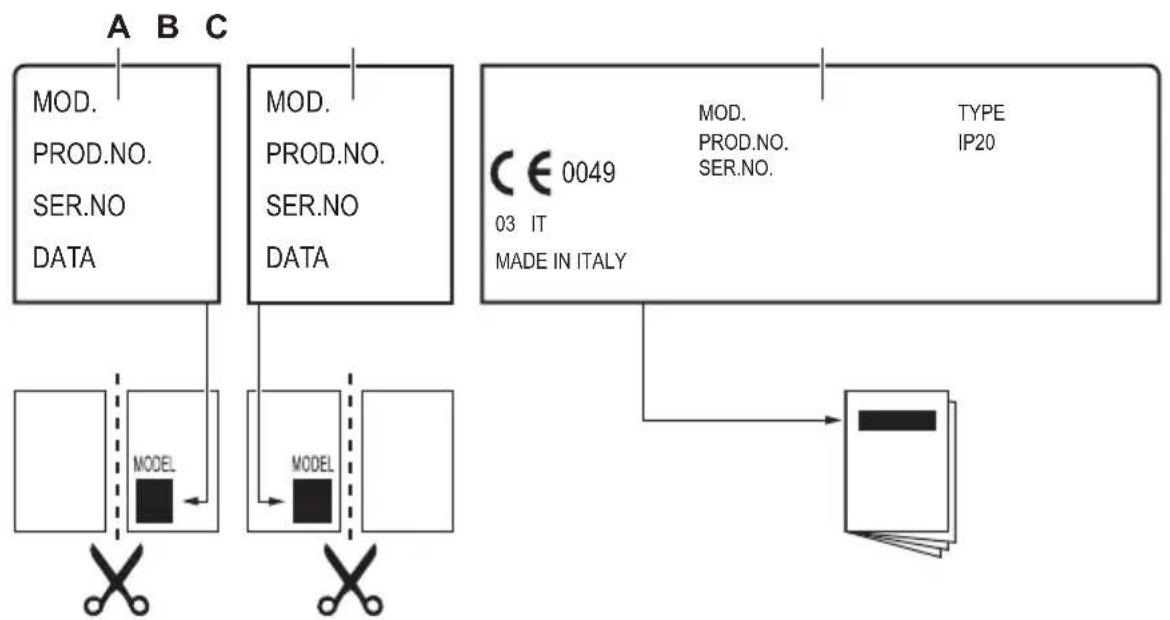

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La

plaque signalétique se trouve au bas de la table de cuisson.

Modèle ......

PNC

Numéro de série ....

Raccordement au gaz

AVERTISSEMENT! Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la réglementation en vigueur (NBN D 51.003). Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.

A B C

A. Extrémité du tuyau avec écrou

B. Rondelle

C. Raccord coudé (si nécessaire)

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

- il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ;

• il n'est pas plus long que 1 500 mm ;
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants ;
• il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
• le matériau n'est pas durci, mais présente une élasticité correcte ;
• les colliers de serrage ne sont pas rouillés ;
• la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

Remplacement des injecteurs (pour la Belgique uniquement)

1. Démontez les supports des casseroles.
2. Démontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).
4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

Réglage au niveau minimal (uniquement pour la Belgique)

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

A

1. Si vous passez :

- du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage. - du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour.

AVERTISSEMENT! Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C.

Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

Câble d'alimentation

Pour remplacer le câble d'alimentation, utilisez uniquement le câble spécial ou son équivalent. Le type de câble est : H05V2V2-F T90.

Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

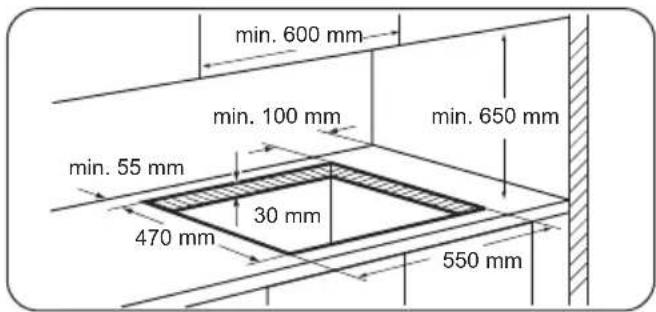

Encastrement

min. 600 mm min. 100 mm min. 650 mm min. 55 mm 30 mm 470 mm 550 mm

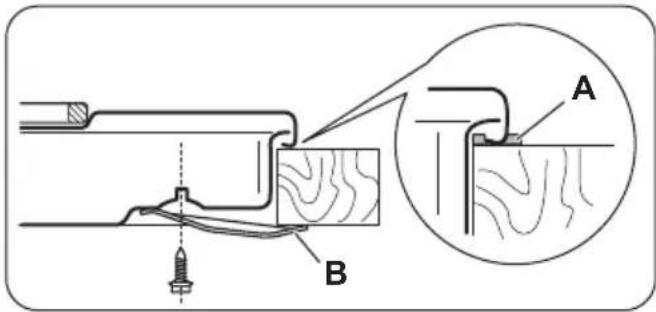

B. équerres fournies

ATTENTION! Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

Possibilités d'insertion

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement accessible au cas où une intervention technique serait nécessaire.

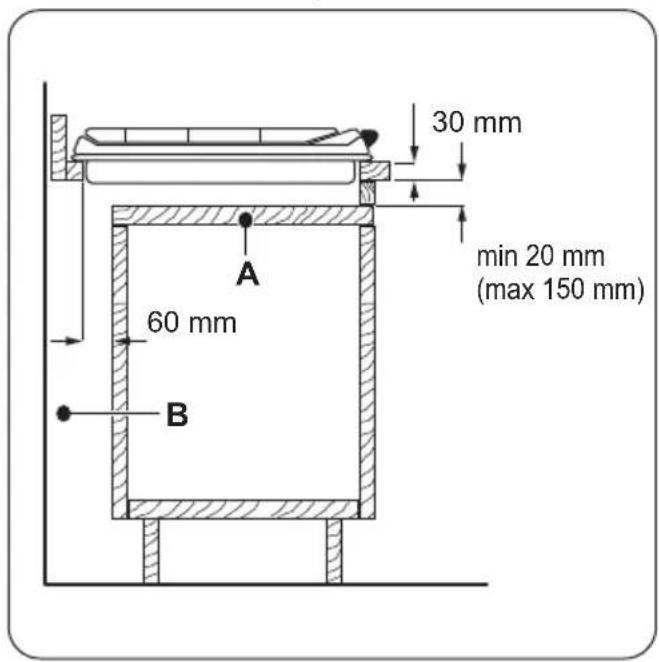

Élément de cuisine avec porte

30 mm min 20 mm (max 150 mm) 60 mm A B

A. Panneau amovible
B. Espace pour les branchements

Élément de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

Caractéristiques techniques

Dimensions de la table de cuisson

Largeur 580 mm
Profondeur 500 mm

Autres caractéristiques techniques

Diamètres des vis de réglage

BRÛLEUR ∅ VIS DE RÉGLAGE 1/100 mm
Rapide 42
Semi-rapide 32
Auxiliaire 28

Brûleurs à gaz pour le GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRÛLEUR PUISSANCE NORMALE kW PUISSANCE MINIMALE kW MODÈLE D'INJECTEUR
		1/100 mm
Rapide 3,0 0,75 119
Semi-rapide 2,0 0,45 96
Auxiliaire 1,0 0,33 70

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRÛLEUR PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	MODÈLE D'IN-JECTEUR 1/100 mm	DÉBIT DE GAZ NOMINAL g/h
			G30 28-30 mbar	G31 37 mbar
Rapide 2,8 0,75 86 204 200
Semi-rapide 2,0 0,45 71 145 143
Auxiliaire 1,0 0,33 50 73 71

Rendement énergétique

Informations de produit selon la norme EU 66/2014

Identification du modèle KRH40GSX
Type de table de cuisson Table de cuisson inté-		grée
Nombre de brûleurs à gaz 4
Efficacité énergétique selon le brûleur à gaz (EE gas burner)	Arrière gauche - Semi-rapide 59.2%
	Arrière droit - Semi-rapide 59.2%
	Avant droit - Auxiliaire non applicable
	Avant gauche - Rapide 59.3%
Efficacité énergétique de la table de cuisson (EE gas hob)	59.2%

EN 30-2-1 : Appareils de cuisson domestiques à gaz - Partie 2-1 : Utilisation rationnelle de l'énergie - Général

Économies d'énergie

• Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés.
  • Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.
• Mettez le récipient au centre du brûleur.
• Lorsque vous chauffez de l'eau, n'utilisez que la quantité d'eau dont vous avez besoin.
• Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
• Si cela est possible, utilisez un autocuiseur Reportez-vous à son mode d'emploi.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole 📊.

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le

symbole ≡ avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

www.electrolux.com/shop
