MODE D'EMPLOI ZKK8206K ZANKER
Réfrigerateur-congélateur
Koel-vrieskast
Mode d'emploi
ZANKER

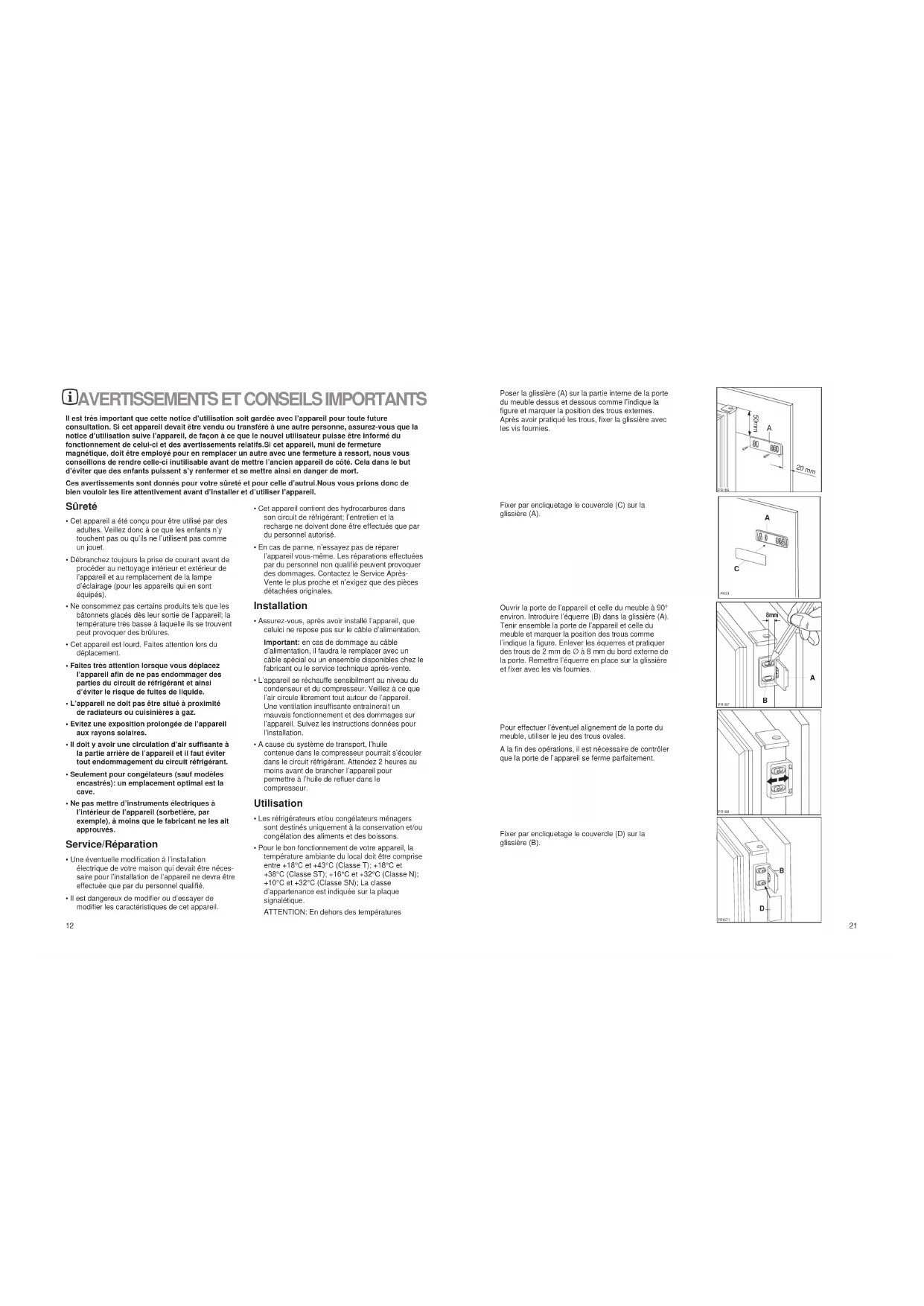

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs. Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à désordre, nous vous conseillons de rendre cette-ci inutilisable avant de mettre l'ancien appareil de côté. Cela dans le but d'éviter que ces enfants puissent s'y renfermer et se mettre ainsi en danger de mort.
Ces avertissements sont donnés pour toute sûreté et pour celle d'autrui. Nous vous prions donc de bien pouvoir les lire attentivement avant d'installer et d'utiliser l'appareil.
Sûreté
- Ce article a été conçu pour être utilisée par des adultes, veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne s'en servent pas comme un jouet.
- Débranchez toutes les prises de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
- Ne consommez pas certains produits tels que les bâtonnets glacés près de la sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
- Cet appareil est lourd. Faites attention lors du déplacement.
- Faites très attentionné lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
- L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
- Évitez une exposition prolongée de l'appareil aux rayons solaires.
- Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
- Seulement pour congélateurs (sauf modèles encastrés) : un emplacement optimal est la cave.
- Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple), à moins que le fabricant ne les ait approuvés.
Service/réparation
- Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devrait être effectuée que par du personnel qualifié.
- Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
- Cet article contient des hydrocarbures dans son circuit de réfrigérant : l'entretien et la recharge ne doivent donc être effectué areil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.
Installation
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage au câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente. L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation. - A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.
Utilisation
- Les réfrigerateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.
- Pour le bon fonctionnement de cet appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.
ATTENTION: En dehors des températures
Poser la glissière (A) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.
Fixer par encliquetage le couvercle (C) sur la glissière (A).
Ouvoir la porte de l'appareil et celle du meuble a 99^e environ. Introduire I'equaire (B) dans la glissiere (A). Toner insenbale la porte de I'appareil et celle du meuble et marquer la position des trous comme I'indique la figure. Enlever les équaires et pratiquer des trous de 2 mm de a 8 mm du bord externe de la porte. Remettre I'equaire en place sur la glissiere et fixer avec les vis foumies.
Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.
À la fin des opérations, il est nécessaire de contrôter que la porte d'appareil se ferme parfaitement.
Fixer par encliquetage le couvercle (D) sur la glissière (B).





Glissez l'appareil dans la niche.
Poussez à fond jusqu'au contact de la butte (A) avec le meuble.
Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières. Fixez l'appareil à l'aide des 45 vis livrées à cet effet.
Applique le joint à pression, entre l'appareil et le meuble.
Applique les caches (B) sur les ailettes dans les brosses et dans les troncs des charnières.
Séparer les pièces A, B, C, D comme l'indique la figure.





ambiantes induites par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes : lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur ne peut pas être garantie ; il est donc conseillé de consommer les produits que ce dernier contient au plus vite. - Un produit décongelé ne doit jamais être recongelé. - Suivez les indications du fabricant pour la conservation et/ou congélation des aliments. - Dans tous les appareils de réfrigeration et congélateur il y a des surfaces qui se couvrent de glace. Selon le modèle, cette glace peut être éliminée automatiquement (dégivrage automatique) ou bien manuellement. N'essayez jamais d'enlever la glace avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'utilisez pour cela que la spatule en plastique livrée avec l'appareil. De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant - Ne placez ni bouteilles ni bouteilles de boissons gazeuses dans le congélateur compartiment à basse température, elles pourraient exploser.

Protection de l'environnement
Ce matériel ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d'ozone. Le matériel doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrêt du matériel, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans ce matériel identifiés par le symbole sont recyclables.
Renseignements pour l'elimination des matériaux d'emballage
Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer. Voici que nous vous conseillés:
- Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
- Mettez les pièces en plastique dans les conteneurs prévus à ce effet. Si ce genre de conteneurs n'est pas encore existant à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mélangeant dans les ordures ménagères. Pour les emballages de matières plastiques recyclables, par exemple:
Les exemples portent les symboles suivants:

PE pour polyéthylène 02 = ~PE-HD~ 04 = ~PE-LD~ PP pour le polypropylène PS pour le polystyrène
Pièces en matière plastique
Pour faciliter l'élimination et au recyclage des matériaux, la plupart des pièces de l'appareil ont une contremaque qui en facilite l'identification.

Sommaire
Avertissements et conseils importants 12 Renseignements pour l'élimination des matières d'emballage
Utilisation - Nettoyage - Mise en service - Régulation de la température - Réfrigération - Congélation 14
Utilisation - Conservation des produits surgelés - Décongélation - Glaçons
Tabletes annuelles - Principalement les ballons de la contrepèze 15
Conseils - Conseils pour la réfrigeration - Conseils pour la congélation - Conseils pour la surgélation
Calendrier de congélation 16
Entretien - Nettoyage - Aménagement prolongé - Changement de l'ampoule - Dégivrage 17
Anomalie de fonctionnement - Installation - Emplacement - Branchement d'équipement 18
Installation-Réversibilité des portes-Instructions pour l'encastrment 19
Nettoyage
L'aggarrel est convenablement installé, moins vins consilientles de l'installation, avec de l'huile triède savournées, pour enlever le d'venir caractéristique de « oumt.
N'utilisez pas de produits abrasifs, de poudre à récycler ni d'épingle métallique.
Mise en service
Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).
L'appareil est ainsi en état de fonctionnement.
Réglage de la température
La température est régulée automatiquement et peut être augmentée (moins froid en tournant le bouton vers les nombres les plus bas) ou bien diminuée (plus froid en le tournant vers les nombres les plus élevés). En tout cas, l'exacte position doit être réévaluée en considérant que la température interne dépend des facteurs suivants:
- température ambiante;
fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.
Une position moyenne est la plus inducée. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance avec le symbole «O»
Important
Si le thermostat est réglé sur la position de froid 14
maximum, lorsque la température ambiantte est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de glace sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Réfrigération
Pour obtenir le excellent rendu du compartiment réfrigérateur:
- n'introduisez plus d'aliments entre chauds ou de liquides en évaporation dans la cuve;
- couvertes les aliments, surcuit s' sont
- place les denrées, de la façon à ce que le regard la paix circulaire tout autour.
Congélation
Le compartiment à 4 tiroirs sert à congeler des aliments traités à conserver en descentes congègles enragés pendant un certain temps. Pour congeler les aliments traités, il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel. Toujours, s'il declare congeler plus rapidement, vous pourrez régler le thermostat sur une position plus froide tout en veillant que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur.
Dans ce cas il faudra régler le thermostat sur une position moins froide.
Reversibilité des portes
L'appareil est livré avec l'ouverture à droite. Pour changer le sens d'ouverture de la porte, suivez les indications ci-dessous ayant l'installation.
- Dévisse le pivot supérieur et refoule la chambre
- Dégagez la porte supérieure
- Démontez la chambre intermédiaire et les bouchons et remontez-les sur le côté opposé
- Remontez la gorge supérieure, le pivot supérieur et la charnière sur le côté opposé
- Dévissez le pivot inférieur et enlevez la charnière et remontez-les sur le côté opposé
Instructions pour l'encastrement
Dimensions de la niche
Hauteur 1225 mm
Profondeur 550 mm
Langre 560 ms
La porte de l'appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.
Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.
Attention: veillez à ne pas obstruer les ouvertures de ventilation.
Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes:
Profondeur 50 mm
Large 540 mm
30mm nn 31
1 20
T H
spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet, procédez de la manière suivante:
- tournez le boulon du thermostat sur la position "O" ou débranchez (appareil;
- enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
- Maintenez la porte ouverte;
- épongez et sachez soigneusement les parois et le fond; remettez le bouchon à sa place. conservez la spatule pour toute utilisation:0
Anomalie de fonctionnement
Si l'appareil marche mal, il faut contrôler : - si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint ; - s'il n'y a pas de panne de courant ; - si les commandes sont bien dans la bonne position ; - s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").
Emplacement
Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cissson ou rayons solaires trop intenses). Pour l'encastrement, rappelez-vous aux instructions relatives ci-jointes.
Branchement électrique
Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: ±6%. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable. Il faut absolument brancher l'appareil à une prise de terre qui marche. C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de
- Ramenez le bouton du thermostat sur la position désirable ou rebranchez l'appareil.
- Après 2-3 heures de fonctionnement, l'appareil est à nouveau prêt à la conservation des produits surgelés.
Important:
Pour cette opération n'utilise jamais d'objet métallique qui risquerait de détériorer l'appareil. N'utilise jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ces préconisations. L'élevation de température des denrées congelées peut diminuer leur durée de conservation.
Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement continue, adressez-vous au Service Après-Vente le plus proche. Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux Indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.
Si le courant du réseau domestique n'est pas branché à la terre, branchez l'appareil à une prise de terre, conformément aux normes en vigueur, en vous adressant à un technicien professionnelisé. Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.
Ce t-appareil est conforme aux directives communautaires suivantes:
- 87/308 CEE du 2,6.87 concernant la suppression des Interfenciences radio-electriques
- 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
-89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives. Important: L'appareil doit pouvoir être débranché ou secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.
Conservation des produits surgelés
À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.
Attention
En cas de coupure de courant, abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le congélateur est rempli, il n'y a pas de risque d'altération pour les aliments. En cas contraire, vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire marquablement la durée de conservation des aliments).
Décongélation
Avant d’être utilisés, les alliements corrigés ou surgelés doivent être décongelées dans le réfrigerateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S’il s’agit de produits minces ou divisés, placez-les directement à cuire : dans ce cas le temps de cuisson sera plus long.
Glaçons
L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glacons. Il faut remplir ces bacs d'eau potable et les placer dans le congelaiteur. N'employez pas d'objet métallique pour décoller les bacs à glace.
Tabletes amovibles
Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.


Positionnement des balconnets de la contre-porte
Il est possible de changer de place les balconnets. À cet effet procédez comme suit : Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.
Conseils pour la réfrigeration
Où placer les denrées?
Viandes (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois nettoyés).
Beurre et fromage: enveloppez les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez les dans les casiers appropriés.
Lait en bouteille: à placer dans l'un des balconnets de la contreporte.
Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigerateur, s'ils ne sont pas conditionnés.
Conseils pour la congélation
Règles à respecter pour la congélation: - le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique; - le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ces capacités; - préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire; - enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets; - évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter en élève la température;
- ne consommez pas les batonnets glacés tout de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures:
- indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
- ne placez ni bouteilles ni bols de boissons gazeuses dans le congélateur, car elles pourraient éclater.
Conseils pour la surgélation
Comment utiliser ce compartiment au moyen : - vérifiez que les aliments aient bien été conservés en magasin ; assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible. Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire. - Il convient de faire très attention, car les aliments décongelés, ne peuvent repartir congelés. - Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.
Calendrier de congélation
Les symboles correspondant à différents types de produits congelés. Les chiffres indiquant la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est compte variable en fonction de la qualité des alliements et du contrôle qu'ils ont subi avant la congélation.

Entretien

Débranche appareil avant toute opération.
Attention: Ce appareil contient des hydrocarbures dans son circuit de réfrigérant: l'entretien et la recharge ne doit être effectué que par du personnel autorisé.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes : débranchez la prise de courant :
Video l'appareil ; dégivrez-le et nettoyez-le en fond ; laissez les portes entrouvertes pour faire circuler de l'air, de la tonde à éviter les mauvaises odeurs.
Changement de l'ampoule
L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes:
- Dévissez la vis de fixation du plafonnier;
- décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien visée ; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance. La puissance maximale est Indiquée sur le diffuseur.
Dégivrage
Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.
Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage que trouvant dans la partie centrale de la gouttière du compartiment réfrigerateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.
Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu’il y a une couche épaisse qui s’est formée (de 4 mm environ), en se servant de la
Nettoyage
N'utiliez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.
Nettoyez périodiquement l'intérieur de l'appareil avec de l'eau tiède et du bicarbonate de soude. Rinsez et séchez soigneusement.
Dépuissée ré ce condensateur sseo à l'ârme de l'appareil à faide d'un torchon ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.
