Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, finition inox
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Type de cuisson	Gaz
Puissance des foyers	Foyer rapide : 3 kW, Foyer semi-rapide : 1.75 kW, Foyer normal : 1 kW
Four	Four à gaz, capacité de 70 litres
Fonctionnalités du four	Gril, éclairage intérieur
Utilisation	Commandes frontales, allumage électronique
Maintenance	Grilles en fonte, nettoyage facile
Sécurité	Système de sécurité gaz, thermocouple
Informations générales	Classe énergétique : A, garantie de 2 ans

FOIRE AUX QUESTIONS - ZGG62413XS ZANUSSI

Comment allumer la cuisinière ZANUSSI ZGG62413XS ?

Pour allumer la cuisinière, tournez le bouton de commande de l'un des brûleurs dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Appuyez sur l'allumette ou le briquet pour allumer le gaz.

Pourquoi le brûleur ne s'allume pas ?

Vérifiez si le gaz est ouvert et si le brûleur est propre. Assurez-vous également que le bouton de commande est correctement tourné à la position d'allumage.

Comment nettoyer les grilles de la cuisinière ?

Démontez les grilles et lavez-les à l'eau chaude savonneuse. Pour les taches tenaces, utilisez un nettoyant doux non abrasif.

Est-il possible de régler la puissance des brûleurs ?

Oui, vous pouvez régler la puissance des brûleurs en tournant le bouton de commande vers la gauche ou la droite pour augmenter ou diminuer la flamme.

Comment savoir si les brûleurs sont correctement éteints ?

Assurez-vous que la flamme est complètement éteinte et que le bouton de commande est dans la position 'off'.

Où trouver le manuel d'utilisation de la ZANUSSI ZGG62413XS ?

Le manuel d'utilisation est généralement fourni avec la cuisinière. Vous pouvez également le télécharger sur le site officiel de ZANUSSI dans la section 'Support' ou 'Téléchargements'.

Que faire si une odeur de gaz est détectée ?

Éteignez immédiatement tous les brûleurs et les appareils à gaz. Aérez la pièce et ne déclenchez pas d'étincelles ou de flammes. Contactez votre fournisseur de gaz ou un professionnel qualifié.

Comment régler la hauteur des pieds de la cuisinière ?

Pour régler la hauteur des pieds, dévissez les vis situées à la base des pieds et ajustez-les à la hauteur souhaitée avant de revisser.

Quelle est la température maximale des brûleurs ?

La température maximale des brûleurs dépend du type et de la puissance de chaque brûleur, mais elle peut atteindre environ 2 000 °C.

La cuisinière peut-elle être installée en extérieur ?

Non, la cuisinière ZANUSSI ZGG62413XS est conçue uniquement pour un usage intérieur. Son installation à l'extérieur pourrait endommager l'appareil et annuler la garantie.

MODE D'EMPLOI ZGG62413XS ZANUSSI

FR Notice d'utilisation 16

Table de cuisson

MA

ZANUSSI

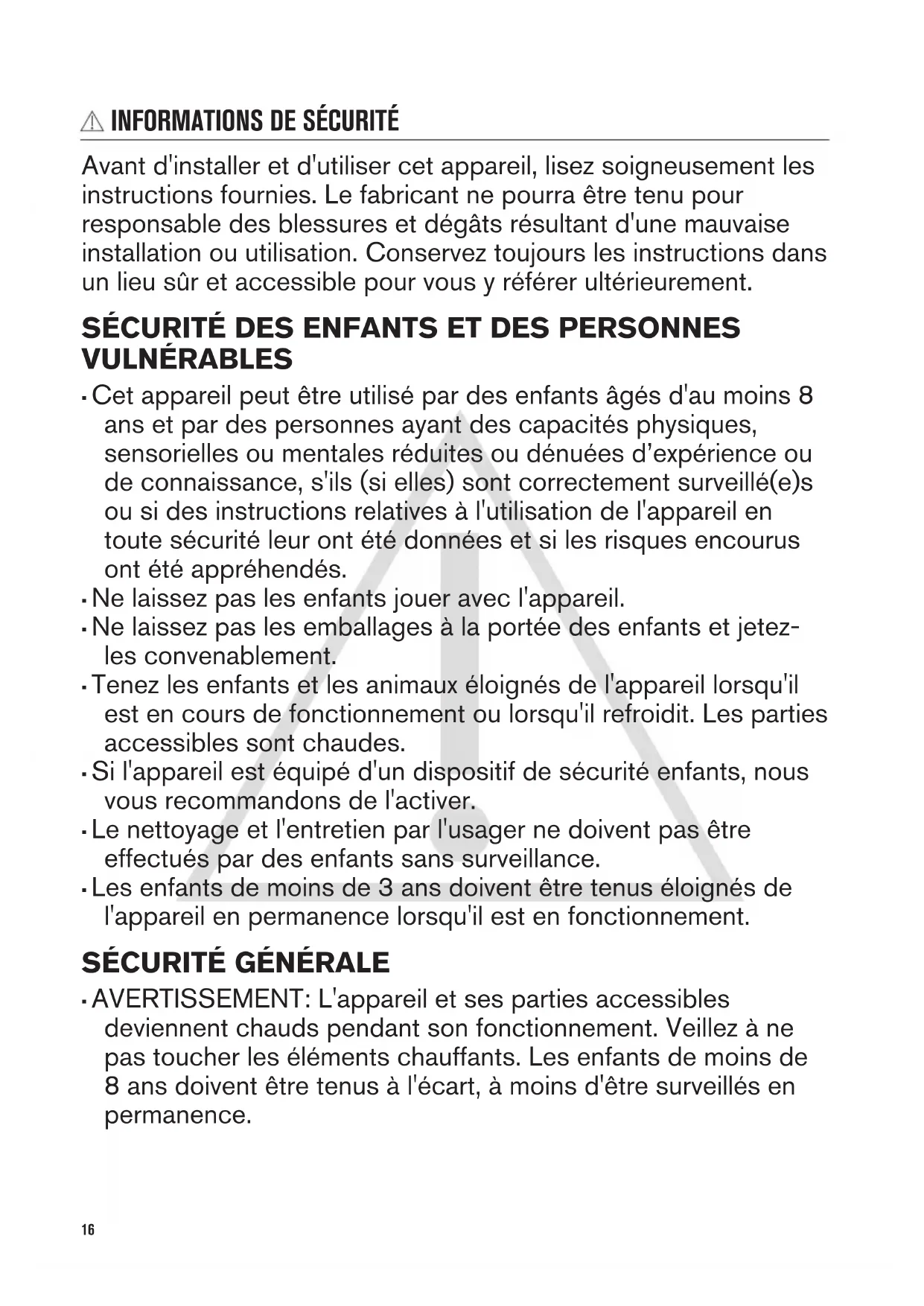

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourrait être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

SECURITE DES ENFANTS ET DES PERSONNES VULNERABLES

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectués par des enfants sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil en permanence lorsqu'il est en fonctionnement.

SECURITE GÉNÉRALE

• AVERTISSEMENT: L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson carils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le cable d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50^ à la température ambiente.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

Cet apparéil est adapté aux marchés suivants: MA

INSTALLATION

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionneliel qualifié.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

BRANCHEMENT ÉLECTRIQUE

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Verifiez que les paramétres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation l'âche et inapproprié ou une

fiche (si presente) non serrée peuvent etre a l'origine d'une surchauffe des bornes.

• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmelier.
  Assurez-vous qu'une protection anti- electrocution est installee.
• Utilisez un collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brulantes de l'appareil ou les recipients brulants lorsque vous branchez l'appareil à des prises électriques situées à proximé.
• N'utilisez pas d'adaptateurs multiprisés ni de rallonges.
• Veillez à ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez notre centre de maintenance agreeé ou un électricien pour replacer le cable d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles a visser doivent etre retirés du support), un disjoncteur differentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

RACCORDEMENT AU GAZ

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
  Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.

• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

UTILISATION

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
• Utilisez cet apparéil dans un environnement domestique.
• Ne modifies pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
  Lorsque you versez un aliment dans de I'huile chaude, elle peut eclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.

• Ne laisserez pas le contenu des recipients de cuisson s'évaporer complètement.

• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'objet. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Utilisez uniquement des recipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
  Assurez-vous que les recipients sont placés au centre des brûleurs.
  Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.
• L'utilisation d'un apparéil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que lapiece ou est installé l' apparéil soit bien aérée.
• L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la piece en est dotée.
• Cét apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été concu, à des fins de chauffage par exemple.
• Ne laïsez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entra en contact avec la table de cuisson. Cela peut provoquer l' apparition de taches mates.
• La décoloration de l'email ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.

• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.

• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.

• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets metalliques.
• Ne lavez pas les brûleurs au lave-vaisselle.

MISE AU REBUT

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.
• Coupez le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

MAINTENANCE

• Pour réparer l'appareil, contactez un service après-vente/agréé.
  Utilisez exclusivement des pieces d'origine.

DESCRIPTION DE L'APPAREIL

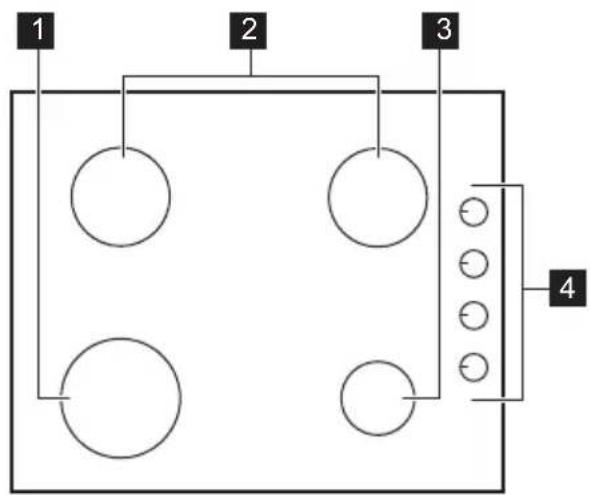

DESCRIPTION DE LA TABLE DE CUISSON

1 Brûleur rapide
2 Bruleur semi-rapide
3 Bruleur auxiliaire
4 Manettes de commande

MANETTE DE COMMANDE

Symbole Description
●	pas d'alimentation en gaz / position Arrêt
☆○	position d'allumage / alimen-tation en gaz maximale

Symbole Description
	alimentation en gaz minimale

UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

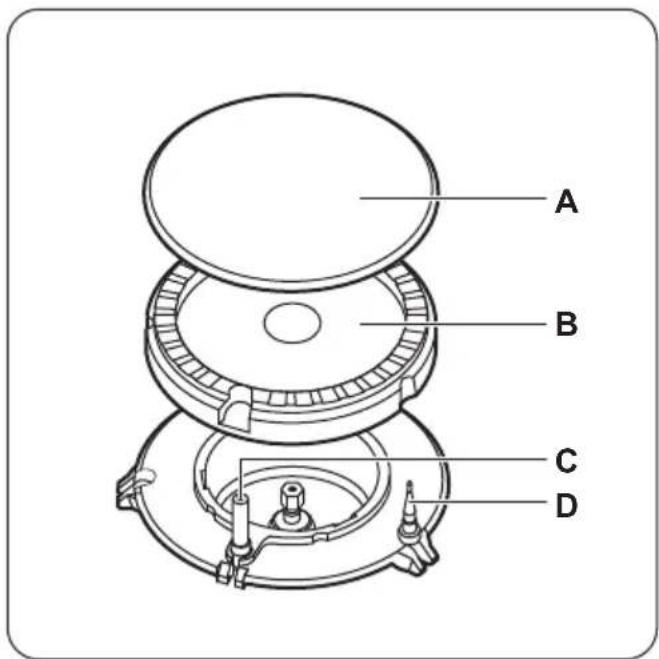

VUE D'ENSEMBLE DES BRULEURS

A. Chapeau du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple

ALLUMAGE DU BRULEUR

Allumez toujours le brûleur avant deposer un récipient dessus.

AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivee de gaz maximale
2. Maintenez la manette enfonnée pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.
3. Une fois que la flamme brule régulierement, reglez son début.

CONSEILS

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

AVERTISSEMENT! Ne maintainez pas la manette de commande enforcée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION! En cas de coupure d'electricité, vous pouvez allumer le brûleur sans dispositif electrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enforcez-la. Maintenez la manette de commande enforcée pendant environ 10 secondes pour permettre au thermocouple deCHAuffer.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'instruction ou après une coupure de courant. C'est normal.

ARRET DU BRULEUR

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant desteroler les reciplents du bruleur.

USTENSILES DE CUISSON

ATTENTION! N'utilisez pas de plats en fonte, en stéatite, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

AVERTISSEMENT! Ne placez pas le même recipient sur deux brûleurs.

AVERTISSEMENT! Ne placez pas de recipients instables ou deformes sur le bruleur afin d'eviter les débordements et les blessures.

ATTENTION! Assurez-vous que le fond des recipients ne dépasse pas au-dessus de la manette de commande sinon la flamme fait chauffer la manette.

ATTENTION! Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson.

ATTENTION! Assurez-vous que les recipients de cuisson sont bien centres sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

INFORMATIONS GÉNÉRALES

• Nettoyez la table de cuisson après chaque utilisation.
• Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.

Acier inoxydable

• Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.
• Pour-retirer les résidus d'aliments et de graisses brulés ou les taches tenaces, déposez une petite quantité de détergent doux dessus et laissez-le agir pendant quelques minutes avant de nettoyer.

ÉCONOMIES D'ENERGIE

• Si possible, couvrez toujours les recipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide fremir.

DIAMÉTRES DES RÉCIPIENTS

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètre du réci-pient (mm)
Rapide 180 - 260
Semi-rapide 120 - 220
Auxiliaire 80 - 180

• Pour protéger les surfaces en acier, utilisez des produits nettoyants spécifique conçus pour le nettoyage de l'acier inoxydable.
• N'utilisez pas de produits nettoyants contenant des produits chimiques corrosifs comme le chlorure. Ne nettoyez pas la surface avec des produits désinfectants, des agents détachants ou anti-rouille, ni avec des produits de nettoyage par immersion.

SUPPORTS DE CASSEROLE

Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent etre lavés à la main.

1. Retirez les supports de casserole pour nettoyer facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut partager des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pate nettoyante.
2. Avec avoir lavé les supports de casserole, veiliez à les remettre correctement en place.
3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

NETTOYAGE DE LA TABLE DE CUISSON

• Enlevez immédiatement : plastique fondu, films plastiques, sucre et alimentés contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson. Veillez à ne pas vous brûler.
• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de

calcaire et d'eau, projections de graisse, décolorations métalliques Luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Àpres le nettoyage, sechez la table de cuisson à l'aide d'un chiffon doux.
- Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

NETTOYAGE DE LA BOUGIE D'ALLUMAGE

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en ceramique dotée d'une electrode en métal. Veiliez a maintainir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnées des brûleurs ne sont pas obstrués.

ENTRETIEN PÉRIODIQUE

Contactez périodiquement votre service après vente pour contrcler I'etat du tuyau d'arrivee de gaz et du regulateur de pression si vous installation en est equipee.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause probable Solution

Il n'y a aucune étincelle lorsque vous essayez d'activer le générateur d'étincelle.

La table de cuisson n'est pas connectée à une source d'alimentation électrique ou le branchement est incorrect.

Le fusible a disjoncté. Vérifiez que le fusible est bien

Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.

Le chapeau et la couronne du

brûleur sont mal positionnés.

la cause de l'anomalie. Si les fusibles disjonctent de manière repétée, faites appel à un elektricien qualifié.

La flamme s'eteint immédiatement après l'allumage.

Le thermocouple n'est pas suffisamment chauffé.

Placez correctement le chapeau et la couronne du bruleur.

Maintenez la manette enforcée pendant 10 secondes maximum une fois la flamme allumée.

Problème Cause probaible Solution
L'anneau de flamme est irrégu-lier.	La couronne du brûleur est en-crassée par des résidus ali-mentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

SI VOUS NE TROUVEZ PAS DE SOLUTION...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agreé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utiliseur, le déplacement du technicien du service après-vente ou du vendeur pourrait être

facture, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

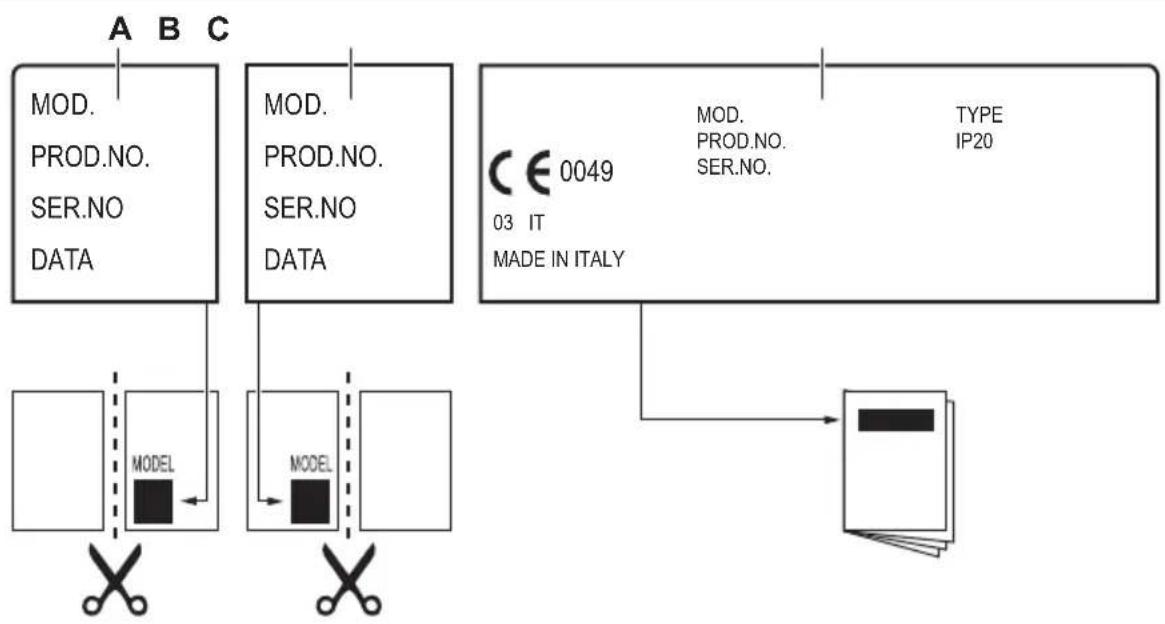

ÉTIQUETTEs FOURNIES DANS LE SACHET DES ACCESSOIREs

Collez les étiquettes adhésives comme indiqué cidesous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).

B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

AVANT L'INSTALLATION

Avant d'instructor la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle PNC Numéro de série

RACCORDEMENT AU GAZ

AVERTISSEMENT! Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent etreffectuees par un professionnel qualifie selon les normes et reglements locaux en vigueur.

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entrairen contact avec des parties mobiles ni etre comprimes. Soyez également vigilant lorsque la table est installee avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pieces sans forcer, ajustez le raccordement dans le sens souhaité, puis serrez le tout.

A. Extrémité du tuyau avec écrou
B. Joint fourni avec l'appareil
C. Coude fourni avec l'appareil

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continue alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^
• il n'est pas plus long que 1500 mm;
• il ne montre aucun étranglement ;

• il n'est soumis à aucune traction ni aucune torsion ;

• il n'entre pas en contact avec des bords ni des coins tranchants;

• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une elasticie correcte ;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.

Si vous constatiez au moins un de ces defaults, ne reparez pas le tuyau, mais remplaceze-le.

AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

REEMPLACEMENT DES INJECTEURS

1. Demontez les supports des casseroles.
2. Demontez les chapeaux et les couronnés du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caracteristiques techniques »).
4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouvezce cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut etre modifiee ou est differente de la pression necessaire, vousdezvez monter un systeme de réglage de la pression sur le tuyau d'arrivee de gaz.

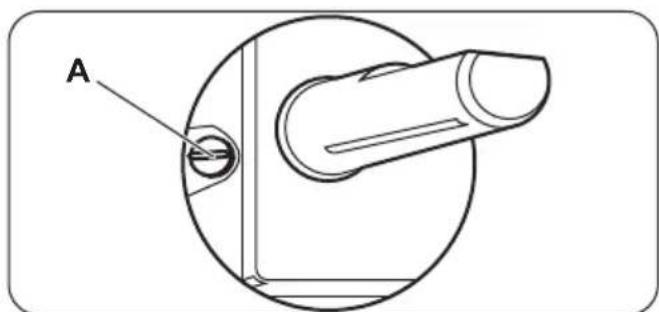

RéGLAGE DU NIVEAU MINIMAL

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

5. Si vous passez :

• du gaz naturel G20 20 mbar au gaz liquifié, serrez entièrement la vis de réglage.
• du gaz liquéfié au gaz naturel G20 20 mbar, dévissez la vis de réglage d'environ 1/4 de tour.

AVERTISSEMENT! Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.

BRANCHEMENT ÉLECTRIQUE

• Vérifie que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.
• Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
  Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie).Assurez-vous que le raccordement à la terre est conforme aux normes et reglementations.
• Le cable d'alimentation ne doit pas etre exposé à une température supérieure a 90^

Utilisez les colliers situés sur le côte de l'appareil pour éviter tout contact entre le cable et l'appareil sous la table de cuisson.

CABLE D'ALIMENTATION

Pour remplaçer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H03V2V2-FT90.

Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le

cable de terre jaune/vert doit etre plus long d'environ 2 cm que le cable de phase marron (ou noir).

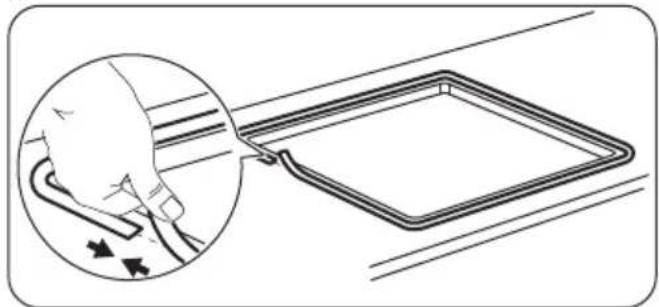

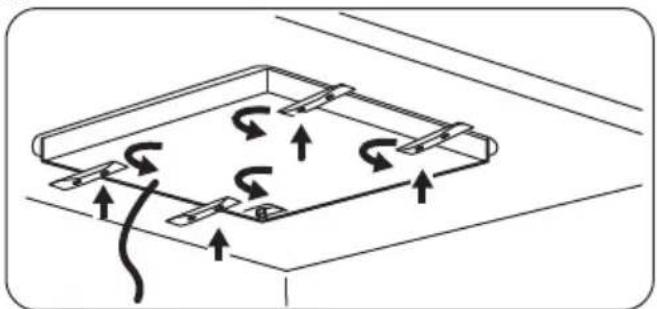

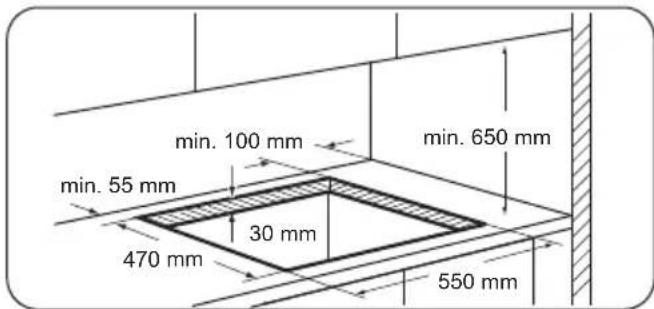

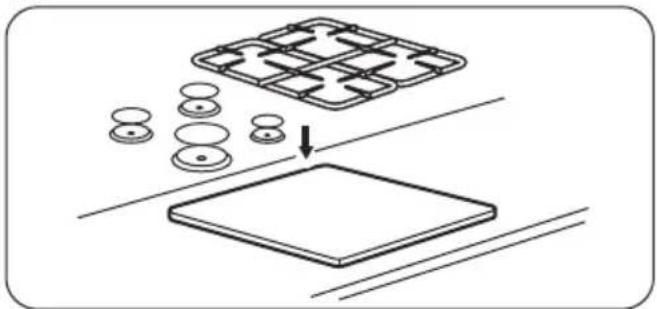

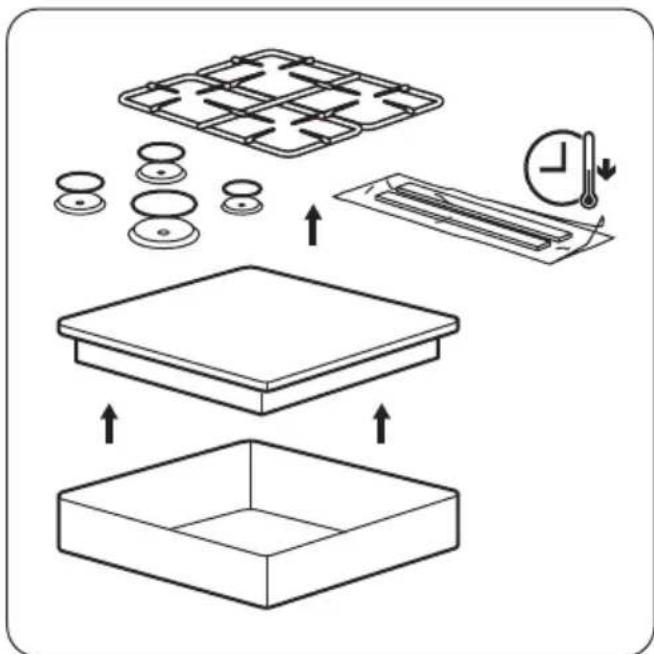

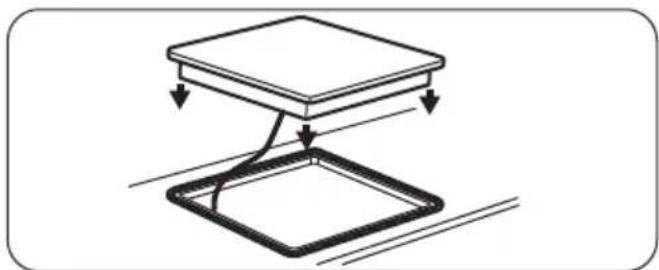

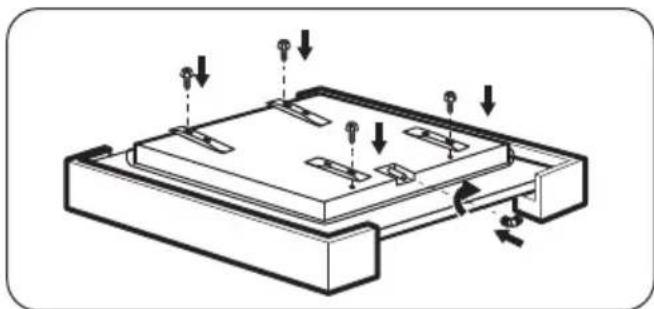

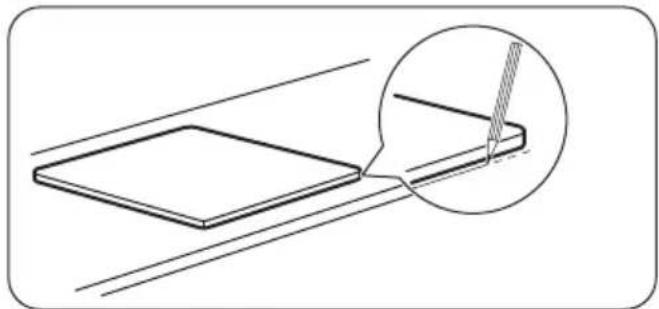

MONTAGE

1.

2.

3.

4.

Si un meuble est installé à 400 mm au-dessus de la table de cuisson, vous doivent laisser une distance de sécurité minimale de 50 mm à gauche ou à droite du bord de la table de cuisson.

5.

6.

7.

8.

9.

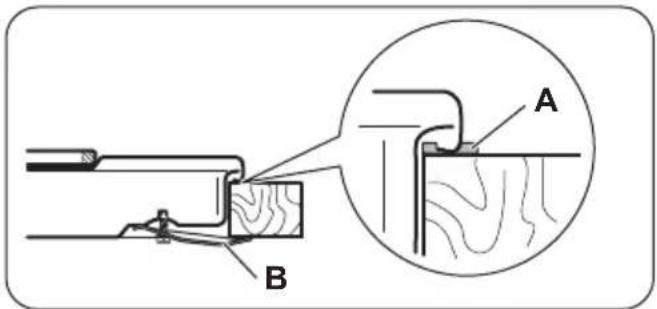

A) joint fourni
B) équres fournies

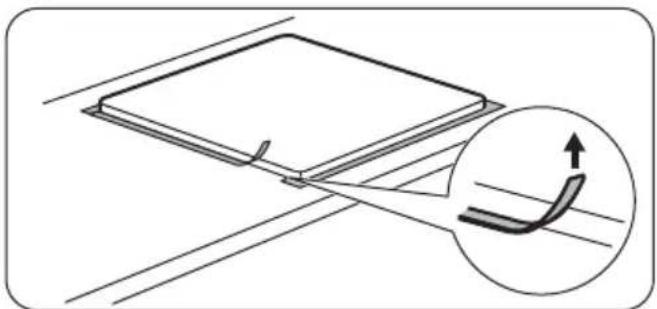

10.

11.

ATTENTION! Installez l'appareil
uniquement sur un plan de travail dont
la surface est plane.

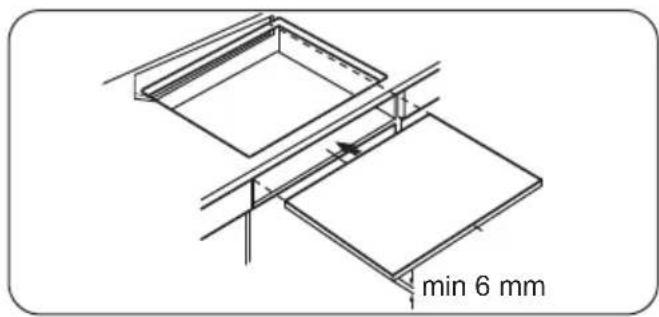

POSSIBILITÉS D'INSERTION

Le panneau installé sous la table de cuisson doit être facile à retarder et facilement accessible au cas où une intervention technique serait nécessaire.

Élement de cuisine avec une porte

A. Panneau amovible
B. Espace pour les branchements

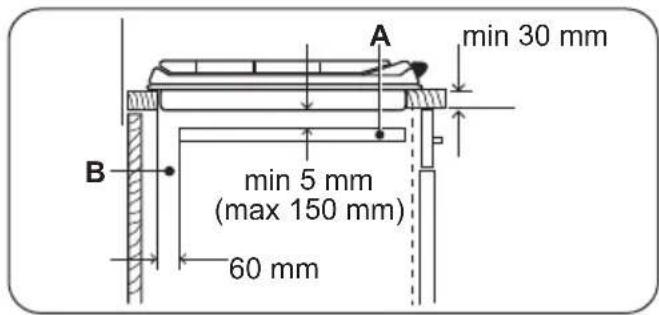

Élement de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS DE LA TABLE DE CUISSON

Largeur 580 mm
Profondeur 500 mm

DIAMÉTRES DES VIS DE RÉGLAGE

BRULEUR Ø VIS DE RÉGLAGE 1/100 mm
Rapide 42
Semi-rapide 32
Auxiliaire 28

AUTRES CARACTERISTIQUES TECHNIQUES

PUISSANCE TOTALE :	Gaz d'origine : G20 (2H) 20 mbar = 8 kW
	Gaz de remplacement :	G30/G31 (3B/P) 30/30 mbar = 567 g/h
Alimentation électrique : 220-240 V ~ 50/60 Hz
Catégorie de l'appareil : II2H3B/P
Raccordement au gaz : G 1/2"
Classe de l'appareil : 3

BRULEURS A GAZ POUR GAZ NATUREL G20 20 MBAR

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTERISTIQUE DE L'INJECTEUR
Rapide 3,0 0,75 1	19
Semi-rapide 2,0 0,45	96
Auxiliaire 1,0 0,33	70

BRULEURS A GAZ POUR LPG G30/G31 30/30 MBAR

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MI-NIMALE kW	MODELE D'INJEC-TEUR 1/100 mm	DéBIT DE GAZ NOMI-NAL g/h
Rapide 2,8 0,75	86 204
Semi-rapide 2,0	0,45 71 145
Auxiliaire 1,0 0,3	3 50 73

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et Electroniques. Ne jetez pas

les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

WWW.ZANUSSI.COM/SHOP
