PR:O 112 XD2 - Haut-parleur HK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif 12 pouces, puissance de 600 W, réponse en fréquence de 50 Hz à 20 kHz, SPL max de 126 dB.
Utilisation	Idéal pour les concerts, événements en plein air, et installations fixes. Convient aux DJ, musiciens et sonorisations professionnelles.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles. Nettoyer le haut-parleur avec un chiffon doux. En cas de panne, consulter un technicien agréé.
Sécurité	Utiliser avec une protection contre les surtensions. Éviter l'exposition à l'humidité. Ne pas dépasser les niveaux de volume recommandés pour éviter d'endommager l'appareil.
Informations générales	Poids : 14 kg, dimensions : 360 x 600 x 360 mm, garantie de 2 ans, fabrication robuste pour une durabilité accrue.

FOIRE AUX QUESTIONS - PR:O 112 XD2 HK AUDIO

Comment connecter le HK AUDIO PR:O 112 XD2 à une source audio ?

Utilisez un câble XLR ou jack pour relier la sortie de votre source audio à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est éteint avant de faire les connexions.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de volume sur la source audio et sur le haut-parleur. Assurez-vous également que le câble est en bon état et correctement connecté.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez si le cordon d'alimentation est correctement branché et si la prise fonctionne. Essayez de brancher un autre appareil pour confirmer.

Comment régler les fréquences sur le HK AUDIO PR:O 112 XD2 ?

Utilisez l'égaliseur intégré pour ajuster les fréquences basses, moyennes et hautes selon vos préférences. Référez-vous au manuel pour des instructions détaillées.

Est-ce que le HK AUDIO PR:O 112 XD2 est compatible avec des systèmes de sonorisation existants ?

Oui, le HK AUDIO PR:O 112 XD2 est compatible avec la plupart des systèmes de sonorisation grâce à ses entrées XLR et jack. Assurez-vous simplement que la puissance de sortie est adaptée.

Comment nettoyer le haut-parleur ?

Pour nettoyer le HK AUDIO PR:O 112 XD2, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Quel est le poids du HK AUDIO PR:O 112 XD2 ?

Le poids du HK AUDIO PR:O 112 XD2 est d'environ 13 kg.

Est-ce que le haut-parleur est portable ?

Oui, le HK AUDIO PR:O 112 XD2 est conçu pour être léger et facilement transportable, avec une poignée intégrée pour un transport pratique.

Quelle est la puissance de sortie du HK AUDIO PR:O 112 XD2 ?

La puissance de sortie du HK AUDIO PR:O 112 XD2 est de 800 W (crête).

Où puis-je trouver des pièces de rechange pour le HK AUDIO PR:O 112 XD2 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés HK AUDIO ou directement sur le site Web de HK AUDIO.

Comment résoudre un problème de surchauffe du haut-parleur ?

Assurez-vous que le haut-parleur est placé dans un endroit bien ventilé. Si le problème persiste, arrêtez l'utilisation et laissez-le refroidir avant de le réutiliser.

MODE D'EMPLOI PR:O 112 XD2 HK AUDIO

Consignes de sécurité importantes! a dire avant de se connecter!

Ce produit a été construit conformément à la norme IEC 62368-1 par le fabricant et a quitté l'usine en bon état de marche. Pour garantir son intégrité et un fonctionnement sans risque, l'utiliser se doit de suivre les conseils et les avertissements préconisés dans cette notice d'utilisation. En cas d'utilisation de ce produit dans un véhicule terrestre, un navire ou un avion, ou encore à une altitude supérieure à 2000 mètres, il convient de prendre en considération les normes de sécurité suivantes, en plus de la norme IEC 62368-1. ATTENTION: Afin d'éviter tout risque d'accident et d'électrocution, n'exposez pas cet appareil à l'humidité ou à la pluie. N'ouvre pas le boîtier; les pièces se trouvant à l'intérieur ne nécessitant pas d'entretien de la part des utilisateurs. Adressez-vous à un spécialiste qualifié pour procéder à l'entretien de l'appareil.

Ce symbole, quel que soit l'endroit où il apparait, vous signale des pièces sous tension non isolées dans le boitier. Une tension suffisante pour présenter un risque d'électrocution.

Ce symbole, quel que soit l'endroit où il apparait, vous signale des pièces sous tension accessibles depuis l'extérieur du boîtier. Tous les câbles extérieurs raccordés à un composant marqué de ce symbole doivent être de type préfabriqués et conformes aux spécifications du fabricant ou doivent avoir été installés par des spécialistes qualifiés.

Ce symbole, quel que soit l'endroit où il apparait, vous signale des instructions importantes relatives à l'utilisation ou l'entretien de l'appareil à lire dans les documents l'accompagnant. Lisez la notice d'utilisation.

Ce symbole, quel que soit l'endroit où il apparait, vous signale un risque de brûlure du à une surface chaude. Ne touchez pas cette surface afin d'éviter de vous brûler.

Tous les appareils électriques et électroniques, y compris les piles, doivent être éliminés séparément des déchets ménagers auprès des points de collecte officiels prévus à cet effet.

Lisez ces instructions. Conservez ces instructions. Prenez en compte tous les avertissements et toutes les instructions mentionnés sur le produit ou dans cette notice d'utilisation.

• N'utilise pas ce produit à proximité de l'eau. Ne le place pas près de l'eau, d'une baignoire, d'un bassin, d'un évier, d'une surface humide, d'une piscine ou d'une source humide.
• Ne mettez pas d'objet contenant du liquide sur l'appareil, par exemple, un vase, un verre ou une bouteille, etc. Nettoyez-le exquisitement avec un chiffon sec.
• N'enlevez pas le boîtier, ne serait-ce que partiellement.
• La tension de fonctionnement de l'appareil doit être réglée de manière à correspondre à la tension d'alimentation de l'endroit où vous vous trouvez. Si vous n'êtes pas sûr de connaître la tension d'alimentation, demandez à votre fournisseur ou à la compagnie d'électricité locale.
• Avant de brancher l'appareil, assurez-vous systématiquement que l'installation électrique (alimentation) dispose de systèmes de protection suffisants contre les courts-circuit et les erreurs de mise à la terre des appareils raccordés.
• Afin de réduire le risque d'électrocution, vous ne devez jamais supprimer la mise à la terre de l'appareil. Utilisez uniquement le câble d'alimentation fourni avec le produit et maintenez la broche centrale de la prise (mise à la terre) en état de fonctionnement. Ne négligez pas la sécurité offerte par les prises polarisées ou avec mise à la terre. Assurez-vous que l'appareil est bien raccordé à une prise disposant d'une terre de protection et que celle-ci est en ordre de marche.
• Protégez le câble d'alimentation afin d’éviter que quelqu’un marche dessus ou qu’il soit pinçé, notamment pris de la prise, de la prise murale ou à la sortie de l’appareil même! Les câbles d'alimentation doivent être tout le temps maniés avec précaution. Vérifiez régulièrement que le câble n’est pas fendu ou qu’il ne présente pas de signe d’usure, en particulier près de la prise et à la sortie de l’appareil. N’utilisez jamais un câble d'alimentation usé.
• Débranche l'appareil en cas d'orage ou si vous ne l'utilisez pas pendant une longue période.
• Débranche l'appareil uniquement en le tenant par la prise au niveau de la prise murale ou de la rallonge. L'appareil doit être placé de telle manière qu'il puisse être débranché facilement à tout moment.
• Les fusibles ne peuvent ê èces de type et de valeur nominale correctes.
• ux lorsque l'unité a été endommagée, comme par exemple dans les cas suivants : Lorsque le câble d'alimentation est endommagé ou effiloché.
• Si du liquide a pénétré ou un objet est tombé dans le boîtier. - Si l'appareil a été exposé à la pluie ou à l'humidité. Si l'appareil ne fonctionne pas correctement alors que vous avez suivi toutes les instructions à la lettre.
• Si l'appareil est tombé ou que le boitier est endommagé.
• En cas de raccordement de haut-parleurs à cet appareil, il faut veiller à ne pas descendre sous l'impédance minimale indiquée sur ledit appareil ou dans la présente notice. Les câbles employés doivent posséder une section suffisante, qui soit conforme aux réglementations locales en vigueur.
• Ne l'exposez pas directement aux rayons du soleil.
• Ne l'installe pas à proximité d'une source de chaleur, telle qu'un radiateur, une grille de chauffage, un four ou tout autre appareil susceptible de produire de la chaleur.
• Cet appareil est conçu pour une utilisation dans des zones climatiques modérées. Il n'est pas ajusté pour une utilisation dans des pays à climat tropical.
• Ne masquez pas les bouches d'aération. Installez l'appareil conformément aux instructions du fabricant. Il ne doit pas être placé dans un emplacement confiné, comme un rack ou une console, sauf si une ventilation suffisante est garantie.
• Si vous déplacez l'appareil, attendez qu'il soit à température ambiante avant de le démarrer. Sinon, de la condensation peut se former à l'intérieur et endommager l'appareil.
• Ne posez pas d'objet à flamme ouverte sur l'appareil, comme par exemple une bougie allumée. L'appareil doit être placé au moins 20 cm/8" du premier mur.
• Utilisez l'appareil uniquement avec un chariot, un support, un trépied des fixations ou une table recommandée par le fabricant ou vendus avec le produit. Si vous utilisez un chariot, maniez-le avec précaution afin d'éviter tout risque de blessure s'il se renverse.
• Utilisez uniquement les accessoires recommandés par le fabricant. Cette consigne concerne toutes les accessoires, qu'il s'agisse de couvercles de protection, de sacs de transport, de supports ou de dispositifs de fixation au mur ou au plafond. Si vous fixez un accessoire à l'appareil, suivez toujours les instructions d'utilisation du fabricant. N'utilisez pas d'autres points de fixation que ceux préconisés par le fabricant. Cet appareil NE convient PAS aux personnes dont les capacités motrices, sensorières ou mentales sont déficientes (y compris les enfants) ou aux personnes ne disposant pas de l'expérience ou des connaissances nécessaires pour faire fonctionner le présent appareil. Cet appareil doit dans tous les cas être tenu constamment hors de portée des enfants de moins de quatre ans. N'insérez jamais d'objets à travers les grilles du boîtier, car ils pourraient toucher ces pièces sous tension dangereuses ou provoquer un court-circuit pouvant causer un risque d'incendie ou d'électrocution.
• Cet appareil est capable de délivrer un niveau de pression acoustique de 90 dB, pouvant ainsi causer des troubles irréversibles de l'audition. L'exposition continue à une nuisance sonore peut provoquer une perte d'audition permanente. Portez des protections auditives adaptées si vous vous exposez de manière continue à un tel niveau de pression acoustique.
• Le fabricant garantit la sécurité, la fiabilité et l'efficacité de fonctionnement de son produit uniquement si:
• l'assemblage, l'extension, le réajustement, la modification ou la réparation de l'appareil ont été effectués par le fabricant ou par des personnes agréées pour ce genre de travaux.
• l'installation électrique concernée est conforme aux normes IEC (ANSI).
• L'unité est utilisée conformément aux instructions d'utilisation.
• Ce produit a été optimisé pour une utilisation avec des signaux musicaux ou voix. Une utilisation avec des signaux sinusoidaux, rectangulaires ou autres signaux de mesure risque de l'endommager gravement.

Consignes de sécurité générales pour systèmes de haut-parleurs

Les systèmes de fixation doivent exclusivement être employés pour les systèmes de haut-parleurs fournis par le fabricant et avec les accessoires de montage tels qu'évoqués dans la notice de montage. Dans ce cadre, il convient de respecter scrupuleusement les indications de montage du fabricant. En cas d'utilisation non conforme d'accessoires ou d'installation d'accessoires de montage non d'origine, le dommage en résultant éventuellement ne sera pas couvert par la garantie et la responsabilité du fabricant ne pourrait en aucun cas être engagée.

Si des modifications sont apportées aux haut-parleurs, aux accessoires de montage, aux racCORDs et fixations ainsi qu'au matériel d'élaguage, la portabilité du système ne pourra plus être garantie et la responsabilité du fabricant ne pourra en aucun cas être engagée.

Toute réparation des éléments de sécurité ne peut être effectuée que par le fabricant ou son représentant/agréé, faute de quoi le permis d'exploitation cessent.

L'installation sera exclusivement réalisée par un spécialiste, et ce, uniquement dans des zones de montage représentant une capacité de charge suffisante, un point à vérifier notamment par la prise en compte des normes de construction applicables. Le matériel de fixation prescrit par le constructeur dans la notice de montage (vis, chevilles, etc.) doit impérativement être employé. Les raccords boulonnés doivent être assurés contre tout désserrement au moyen de mesures appropriées.

Les installations fixes ou mobiles (ici les haut-parleurs, accessoires de montage compris) doivent être assurées contre la chute par deux dispositifs indépendants l’un de l’autre. Les éléments supplémentaires lâches ou les pièces se desserant doivent pouvoir être retenus par des dispositifs adaptés. En cas d’utilisation de raccords, d’éléments de fixation et de matériel d’élingage, il convient de respecter les dispositions nationales en la matière. Le calcul du dimensionnement des dispositifs de sécurité requiert la prise en compte des charges dynamiques possibles (forces de recul).

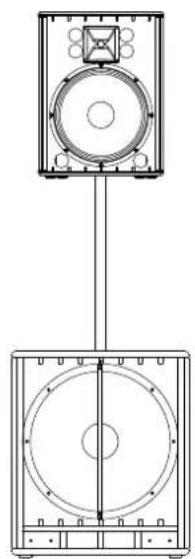

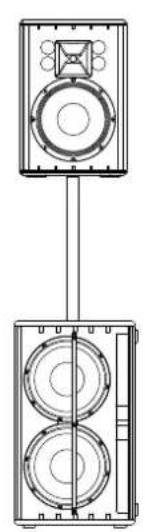

En cas d'utilisation de trépieds, il faut sur tout prendre en considération la charge maximale supportée. En outre, de par leur conception, la plupart des trépieds permettent uniquement de supporter des charges parfaitement centrées. Les trépieds doivent être disposés de façon stable. Il est nécessaire d'assurer les trépieds par des mesures supplémentaires dans les cas suivants (liste non exhaustive) :

• lorsque leur surface de pose n'offre pas une stabilité suffisante;
• lorsque leur hauteur limite leur stabilité;
• lorsque la force du vent risque d’être élevée, - qu'ils risquent d’être heurtés par des personnes.

Des mesures particulières peuvent également être nécessaires, à titre préventif, pour se prémunir contre des comportements dangereux de la part de spectateurs. Les trépieds ne doivent donc pas être disposés dans des voies d'évacuation ou des passages réservés aux secours. En cas d'installation sur des voies de circulation, veiller à respecter la largeur de circulation requise, à verrouiller le secteur de façon adaptée et à mettre en place la signalisation idoine. Le montage et le démontage sont des phases qui comportent des risques particuliers. Il faut dès lors employer des moyens auxiliaires appropriés. Veiller également, lors de ces opérations, à respecter la législation nationale en la matière.

Lors du montage, il est indispensable de porter des équipements de sécurité adaptés (en particulier un casque, des gants et des chaussures de sécurité) et d'utiliser uniquement des dispositifs d'aide à l'ascension adaptés (échelles, échafaudages, etc.). La responsabilité dans ce domaine incombe uniquement à la société de montage exécutante.

ATTENTION! À l'issue du montage, il y a lieu de contre-évidrer la fixation ou la suspension du système (haut-parleurs et supports). L'exploitant des systèmes de haut-parleurs (fixes ou mobiles) est tenu de évidencer, ou de faire évidrer, tous les composants du système en fonction des réglementations en vigueur dans le pays concerné, et de faire éliminer sans retard les événutiels défauts constatés.

En outre, nous recommandons fortement de constituer une documentation détaillée sur toutes les mesures d'inspection dans les registres de contrôle ou similaires.

Dans ce cas, il convient en particulier de dimensionner avec des réserves de sécurité suffisantes les points de support de charge des systèmes suspendus. Veiller également, lors de ces opérations, à respecter la législation nationale en la matière.

Les systèmes de haut-parleurs professionnels sont capables de produire des niveaux sonores dangereux pour la santé. Même des niveaux sonores a priori inoffensifs, en cas d'exposition prolongée, provoquent des pertes auditives irréversibles (à partir de 95 dBA SPL environ) ! C'est pourquoi nous conseillons à toutes les personnes soumises à des niveaux sonores élevés en raison de l'exploitation de systèmes de haut-parleurs, de porter des protections auditives professionnelles (bouchons d'oreilles ou casques antibruit). Fabricant : Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendl, Allemagne

Bienvenue dans la famille HK audio!

Nous vous remercions d'avoir opté pour un produit de notre marque, produit que nous avons développé et fabriqué pour vous, avec le plus grand soin.

Même si vous avez déjà une longue expérience des installations de sonorisation, vous constaterez que ce produit affiche certaines caractéristiques qui seront nouvelles pour vous. C'est pourquoi nous vous conseillons de lire la présente notice et de la conserver ensuite pour consultation ultérieure.

Nous vous souhaitons le meilleur des sons!

L'équipe HK audio

Conseil: La fonctionnalité de ce produit peut être perturbée par de puissants champs électromagnétiques ou des décharges électrostatiques. Dans ce cas, il conviendra de couper l'appareil, puis de le rallumer pour restaurer la fonctionnalité. Si cette mesure ne suffit pas, l'appareil doit être éloigné de la source perturbatrice.

Garantie

Vous pouvez utiliser notre service d'enregistrement en ligne convivial sur notre site www.hkaudio.com.

http://warranty.hkaudio.com

L'enregistrement est uniquement valable lorsqu'il est effectué dans les 30 jours qui suivent la date d'achat.

HK Audio

Service technique

Postfach 1509

66595 St. Wendel, Allemagne

Fax: [phone]

1 Enceintes actives premium pr:0

PR:0 110 XD2 • PR:0 112 FD2 • PR:0 112 XD2 • PR:0 115 FD2 • PR:0 115 XD2

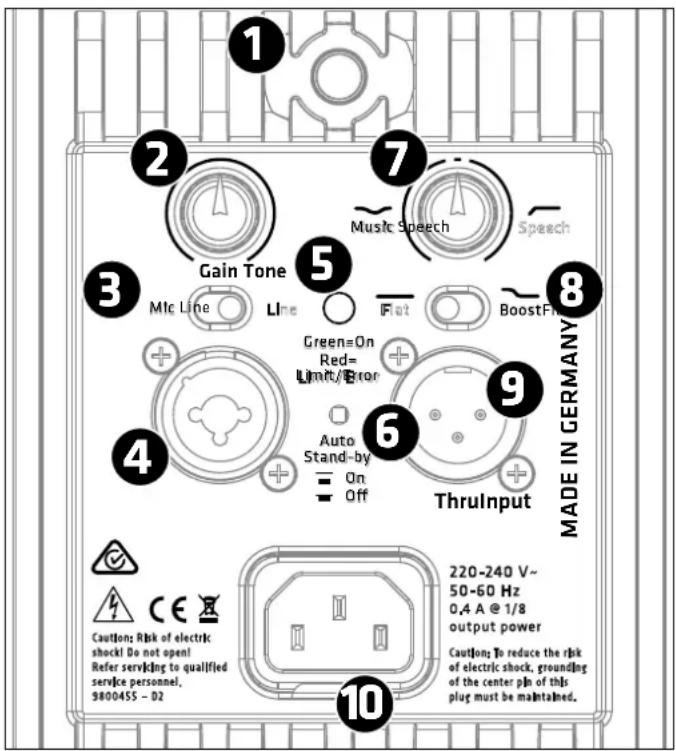

1.1 Commandes

Interrupteur marche/arrêt des modèles actifs PREMIUM PR. O. Lorsque le système est activé, la DEL d'état limiteur s'allume en vert.

Gain

Le potentiomètre Gain permet d'adapter la sensibilité de l'Input au niveau d'entrée.

Adaptation du volume via le potentiomètre gain :

La position Gain +4 dBu (clip central) constitue le point de départ d'un rapport satellite/sub d'usine équilibré. Le potentiomètre Gain vous permet, au besoin, d'adapter le différentiel de niveau entre satellite et subwoofer(s), pour les signaux Line entrants.

Commutateur mic/line

En cas de raccordement d'un micro, la position « Mic » de cet interrupteur vous permet d'optimiser la sensibilité en entrée. Celle-ci augmente alors de 30 dB. Choisissez la position « Line » pour une source de niveau Line comme une table de mixage, un lecteur audio ou des instruments de musique électroniques.

Douille d'entrée XLR/jack combinée, symétrisée électroniquement, accueillant le signal d'entrée (broche 1 = masse; 2 = +;3 = -$ ).

DEL d'etat/liminateur

La DEL bicolore indique l'état de l'enceinte active PREMIUM PR:0 (vert = Power On / alimentation active, rouge = Limit / erreur). Si la DEL émet une lumière rouge pendant une brève période, elle indique simplement l'intervention du limiteur en cas de pic de niveau.

Attention! En revanche, si cette DEL reste rouge durablement alors que l'appareil est en fonctionnement, c'est que le système subit une surcharge. Vous devez alors absolument réduire le niveau d'entrée! De même, si la DEL d'état du limiteur reste allumée en rouge en permanence alors qu'aucun signal d'entrée n'est présent, c'est qu'il y a dysfonctionnement.

Fonction auto stand-by

Les satellites de la série PREMIUM PR:0 intègrent une fonction d'économie d'énergie désactivable. Avec cette fonction en position « On », l'étage de sortie bascule en mode veille (consommation : <0,5 watt) après 4 heures d'absence de signal. Pour ramener les haut-parleurs PREMIUM PR:0 en mode de fonctionnement, coupez l'alimentation au niveau de l'interrupteur marche/arrêt (Power) pendant 5 secondes, puis rallumez. En position « Off », la fonction Auto Stand-By est désactivée. En d'autres termes, les satellites restent actifs en permanence.

Le potentiomètre Tone adapte la réponse en fréquence à l'application en cours. En position centrale, le filtre se comporte de façon neutre.

Le fait de le tourner vers la gauche, en direction « Music », entraîne une réduction des mediums sur bande passante large (fréquence centrale à 2,5 kHz, jusqu'à -6 dB) et permet de supprimer les éventuels éléments stridents du son. Le volume global n'est pas influencé par cette manœuvre.

Une rotation vers la droite, vers la position « Speech », active le filtre passe-haut (de 80 à 200 Hz), qui veille à la clarté des applications de type voix et réduit la transmission de bruits d'impact.

Les modèles « X » (PR:0 110 XD2, PR:0 112 XD2, PR:0 115 XD2) sont en outre conçus pour assurer, à des volumes élevés, une restitution comptant peu de distorsions et autres réactions acoustiques non désirées.

Commutateur flat/boost

En position « Flat », ce commutateur permet d'optimiser la réponse en fréquence sur une restitution linéaire, ce qui convient alors idéalement pour une utilisation live ou un travail avec des subwoofoers.

La fonction « Boost » renforce pour sa part la présence des basses dans le son. Grâce à une augmentation sur large bande de la plage de sons kick-bass située entre 70 Hz et 80 Hz, elle élargit la restitution des basses.

Sortie parallèle passive pour transmission du signal présent à la douille Input (broche 1 = masse; 2 = +; 3 = -).

Mains

Le câble secteur fourni vient se brancher sur cette fiche côté appareil et sur la prise secteur de l'autre.

1.2 Raccordements et commandes

• En cas d'utilisation de l'enceinte PREMIUM PR:0 en tant que système autonome (Stand Alone) ou que moniteur, raccordez le signal provenant du micro ou de la table de mixage (Monitor Out, Line Out ou similaire) à la douille Input, via un câble jack/XLR symétrique.
• En cas d'association avec des subwoofer actifs de la série PREMIUM PR:0, vous raccorderez la douille Line Out Mid/High du subwoofer, via un cable XLR, à la douille Input du satellite.
• Pour le bouclage du signal présent en entrée (Input), raccordez un câble XLR à la douille Thru.

1.3 Mise en service

Assurez-vous que l'enceinte active PREMIUM PR:O est coupée. Veillez à ce que, lors du raccordement d'un signal Line, tous les autres composants raccordés soient préalablement sous tension. Concément, la table de mixage raccordée ainsi que toutes les autres sources de signal (claviers, amplis d'instruments, effets, etc.) doivent avoir été activées. Le système PREMIUM PR:0 doit always être mis sous tension en dernier, c'est-à-dire après tous les autres composants. De même, c'est lui qui sera coupé en premier, avant tous les appareils raccordés. - ÀpRES mise sous tension via l'interrupteur Power, le ventilateur tourne brièvement (autocontrôle du système), puis se coupe après 5 secondes environ. À partir de ce moment, la commande du ventilateur est assurée par le circuit électronique de l'enceinte. En d'autres termes, il tourne uniquement en cas de volumes très élevés et se régule ensuite en fonction de la température. Pendant l'autocentre du système, la DEL d'état s'allume en rouge. Elle passe au vert lorsqu'aucun dysfonctionnement n'est présent et que la tension secteur est disponible. Le réglage standard du potentiomètre Gain est sa position centrale (+4 dBu /clic central). De façon générale, c'est cette position qu'il convient de privilégier lorsque la commande de l'enceinte PREMIUM PR:0 est assurée au départ d'une table de mixage. Si vous raccordez directement un lecteur de CD ou, par exemple, un clavier, vous pouvez, selon la force du signal, adapter la sensibilité en entrée via le potentiomètre Gain.

Attention! Au besoin, coupez le potentiomètre Gain (butée de gauche) lorsque la sensibilité en entrée de l'Input doit être basculée de « Line » sur « Mic ».

• En cas d'apparition de distorsions ou de saturations, vérifie les sources de signal et réduisez si possible le signal de sortie correspondant.

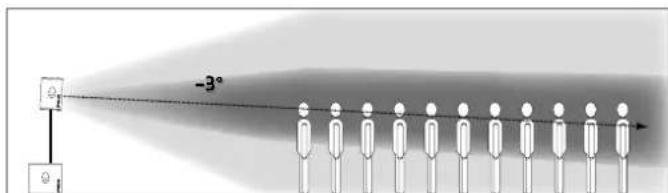

Duotilt 3/7

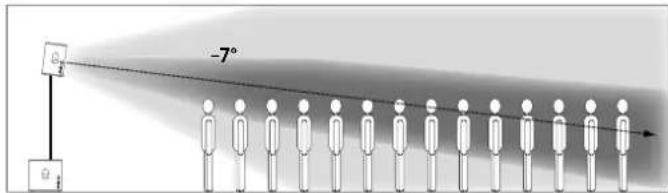

Le système HK Audio DuoTilt™ 3/7 permet de disposer les enceintes actives PREMIUM PR:O verticalement, sur un trépied ou un mât. On réduit, voire on évite de cette façon la réflexion perturbatrice du plafond. Grâce à l'ouverture avant du DuoTilt, l'angle d'inclinaison atteint et grâce à l'ouverture arrière,.

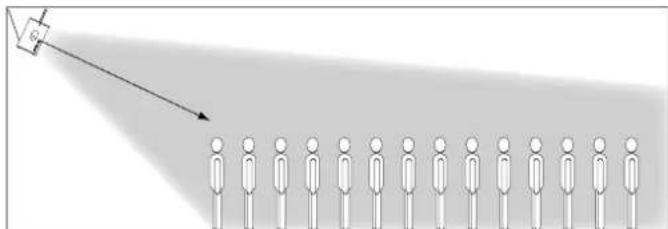

La règle de base est la suivante : si les enceintes actives sont installées à proximité des spectateurs et rehaussées grâce à des trépieds par exemple, une inclinaison de, sur la scène ou par rapport au public assis, est recommandée. Une répartition plus homogène du son jusqu'au niveau des haut-parleurs, notamment pour ce qui est des aigus, est ainsi garantie.

Si le nombre d'auditeurs est plus important et que ceux-ci se trouvent plus loin des enceintes, il convient d'incliner le DuoTilt à 3".

Dans les deux cas, il est possible de procéder à une adaptation de la portée via la hauteur d'installation des enceintes. Concrètement, plus la position est haute, plus la portée est importante.

Points de fixation pour suspension (PR:0 110XD2, PR:0 112XD2)

Les modèles PREMIUM PR:0 110XD2 et PR:0 112XD2 offrent trois points de suspension M8 encastrés. Ceux-ci permettent de suspendre les enceintes à des câbles d'acier ou à des chaînes, avec une inclinaison comprise entre et. Déterminez le degré d'inclinaison, par exemple lors de la fixation à une traverse, via le point d'ancrage arrière.

Pour la liaison entre l'enceinte et le matériel de montage, nous recommandons nos points d'ancrage sûrs AP-8.

Supports de suspension (PR:0 112 FD2, PR:0 115 FD2, PR:0 115 XD2)

Les modèles PREMIUM PR:0 112 FD2, PR:0 115 FD2 et PR:0 115 XD2 peuvent être suspendus à l'aide de supports appropriés. Pour le montage des supports de suspension HK Audio TB-45N et TB-45NQ (modèle Q avec Quick-Release-Pins, démontable) les trois modèles offrent des points de vissage capables de supporter des sollicitations élevées dans les poignées latérales en coquille (filetage 4× 5mm). Une instruction de montage est jointe aux supports de montage.

2 Subwoofer actifs premium pr:0

PR:0 118 SUB D2 • PR:0 210 SUB D2

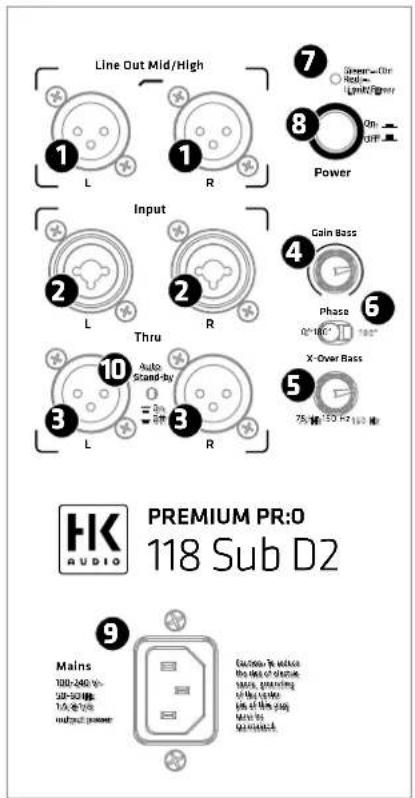

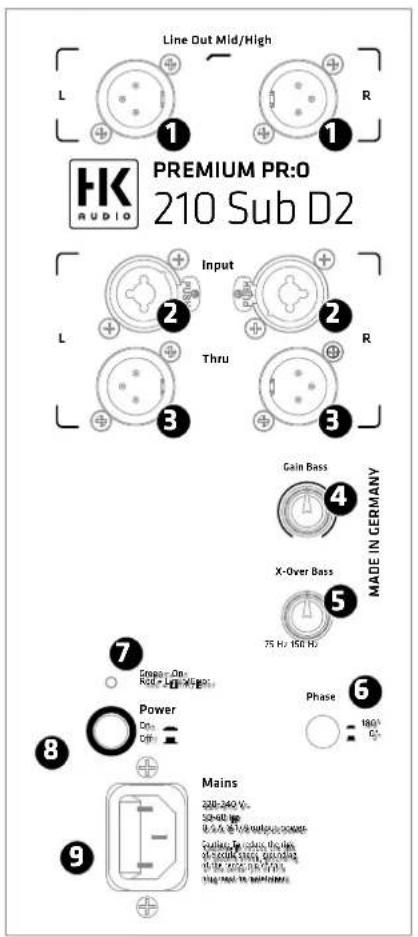

2.1 Commandes

Deux douilles de sortie XLR symétrisées électroniquement, pour le raccordement de satellites PREMIUM PR:0 (broche 1 = masse; 2 = +; 3 = -).

2 Input l/r

Deux douilles d'entrée combinée XLR / 1/4" symétrisées électroniquement pour le signal de table de mixage. (1 = terre; 2 = +; 3 = -).

3 Thru L/R

Deux sorties Line parallèles pour transmission du signal Line, par exemple à d'autres enceintes actives PREMIUM PR: O ou moniteurs (broche 1 = terre; 2 = +; 3 = -).

4 Gain bass

Ce potentiomètre permet d'adapter le niveau d'entrée (position médiane = 0 dBV). En cas de -fonctionnement avec une enceinte active PREMIUM PR:0, la position médiane constitue le point de départ idéal. Selon les besoins, ce potentiomètre permet également d'augmenter ou de réduire la part de basses. En association avec des satellites PREMIUM PR:0, le potentiomètre Gain est réglé sur le cran central. De là, il peut être tourné vers la réduction ou l'augmentation, en fonction de la situation de sonorisation donnée.

X-Over-Bass

Grâce au diviseur de fréquence, la fréquence de coupure du subwoofer peut varier de 75 à 150 Hz. Étant donné que la position optimale peut changer en fonction de l'environnement de la salle et de l'utilisation des satellites, nous ne recommandons pas de valeur fixe à ce stade.

Remarque : Au-delà de 100 Hz, davantage d’éléments de signal issus par exemple de voix graves et d’autres sources sonores sont transmis par les basses. En-dessous de 100 Hz sont essentiellement transmis des signaux provenant de la basse, des éléments graves de la batterie et de claviers très graves.

6 Phase

L'interrupteur de phases permet d'adapter les ultrabasses sur la position de phase des satellites raccordés (0^ / 180^). En cas de fonctionnement avec des satellites PREMIUM PR: O, l'interrupteur est réglé sur

En cas de fonctionnement avec d'autres haut-parleurs, une rotation de s'avère nécessaire dans certaines circonstances. Si vous n'êtes pas sûr, procédez simplement à des essais. Si le son de basse change et agit sans pression et de façon non différente, c'est que la phase est mal réglée.

DEL d'état/limiteur

La DEL bicolore indique l'état de l'enceinte active PREMIUM PR:0 (vert = Power On / alimentation active, rouge = Limit / erreur). Si la DEL émet une lumière rouge pendant une brève période, elle indique simplement l'intervention du limiteur en cas de pic de niveau.

Attention! En revanche, si cette DEL reste rouge durablement alors que l'appareil est en fonctionnement, c'est que le système subit une surcharge. Vous devez alors absolument réduire le niveau d'entrée! De même, si la DEL d'état du limiteur reste allumée en rouge en permanence alors qu'aucun signal d'entrée n'est présent, c'est qu'il y a dysfonctionnement.

Interrupteur marche/arrêt des modèles actifs PREMIUM PR:0. Lorsque le système est activé, la DEL d'état/limitateur s'allume en vert.

Mains

Le câble secteur fourni vient se brancher sur cette fiche côté appareil et sur la prise secteur de l'autre.

Conseil : Tous les subs actifs PREMIUM PR: O sont équipés de prises d'entrée secteur verrouillables de type V-Lock. Le raccordement verrouillable (VOLEX ou de conception similaire, disponible en option) permet d'éviter tout débranchement accidentel.

10 Fonction auto stand-by (uniquement pr:0 118 sub D2)

En position « On », l'étage de sortie bascule en mode veille (consommation : 0,5 watt environ), en l'absence de signal pendant 180 minutes. Pour ramener le subwoofer en mode de fonctionnement, coupez l'alimentation au niveau de l'interrupteur marche/arrêt (Power) pendant 5 secondes, puis rallumez. En position « Off », la fonction Fonction Auto Stand-by est désactivée. En d'autres termes, le subwoofer reste activé en permanence.

2.2 Branchements et câblage

À l'aide d'un câble jack/XLR symétrique, reliez les signaux provenant de votre table de mixage (Monitor Out, Line Out ou similaire) à la prise Input. Raccordez les satellites actifs à brancher via les sorties XLR du « Line Out Mid/High ». Pour continuer la boucle du signal pleine gamme sur d'autres enceintes, utilisez les deux douilles Thru. Les broches de la prise XLR doivent être affectées comme suit : 1 = terre ; 2 = + ; 3 = -

2.3 Mise en service

Assurez-vous que l'enceinte active PREMIUM PR:0 est coupée. Fermez le potentiomètre gain (borne de gauche).

Veillez à ce que tous les autres composants raccordés (par exemple, table de mixage) soient préalablement sous tension. Concément, la table de mixage raccordée ainsi que toutes les autres sources de signal (claviers, amplis d'instruments, effets, etc.) doivent avoir été actifs. Les enceintes actives PREMIUM PR:0 devraient toujours être raccordées au « Line Out Mid/High » et être mises sous tension après tous les autres composants. Lors du débranchement, désactiver d'abord les haut-parleurs (tournier le potentiomètre Gain vers la gauche), puis tous les autres appareils raccordés. Après mise sous tension via l'interrupteur Power, le ventilateur tourne brièvement (autocontrôle du système), puis se coupe après 5 secondes environ. Le ventilateur est à déclenchement thermostatique. En d'autres termes, il tourne uniquement en cas de volumes très élevés et se régule ensuite en fonction de la température. - La DEL d'état/limiteur s'allume en vert dès que la tension est présente.

Amenez le potentiamètre Gain en position centrale (= 0dBV). Si vous utilisez une table de mixage pour commander le système actif PREMIUM PR: O, privilégiez cette position. Au besoin, vous pouvez, via le potentiamètre Gain, augmenter le niveau d'entrée de 6 dB. Pour obtenir le meilleur résultat possible, la DEL d'état/limiteur ne doit pas, dans ce cas, rester allumée en rouge en permanence.

Adaptation du volume avec le potentiomètre gain

Adaptez le signal d'entrée pour les signaux Line et micro à l'aide de ce potentiomètre.

En cas d'apparition de distorsions ou de surcharges, vérifiez les sources de signal et réduisez si possible le signal de sortie correspondant. Si vous ne parvenez pas pour autant à modifier le signal envoyé au système actif PREMIUM PR:0, adaptez-le au moyen du potentiamètre Gain (réduction du niveau d'entrée).

3 Trucs et astuces

1 Protégez les circuits électroniques contre l'humidité! En cas d'utilisation en extérieur, veillez à ce que votre système soit correctement protégé contre les intempéries. Ne jamais renverser de sodas, bière ou autres liquides sur les circuits électroniques, faute de quoi des courts-circuits pourraient se produire. 2 Les enceintes actives PREMIUM PR:O vous garantissant un son optimal - veillez donc dès lors à ce que le signal d'entrée soit lui aussi optimal! Un renflement est dans la plupart des cas du à des câbles défectueux, des câbles non appropriés ou des signaux d'entrée asymétriques sur la table de mixage. Vérifiez donc tous les câbles de signal et autres cordons secteur. 3 Évitez les distorsions! En effet, les distorsions ne sont pas seulement désagréables à l'oreille pour les auditeurs, mais elles sont aussi dangereuses pour votre installation. Veillez donc à ce que tous les composants raccordés directement et indirectement aux enceintes actives PREMIUM PR:O disposent d'une puissance suffisante et ne produisent jamais de distorsions grâce qu'ils sont exploités à leur limite maximale. Veillez à ce que le signal audio soit « propre ». 4 Évitez les boucles de masse! En dépit d'un acheminement du signal symétrique, un bourdonnement désagréable peut survenir dans un système audio, par exemple si la table de mixage est reliée à la terre via le cordon secteur et ne dépend pas du même circuit électrique que les enceintes actives PREMIUM PR:O. De fait, la double connexion masse-terre qui en découle peut conduire à la génération d'une « boucle de masse ». C'est pourquoi vous devez toujours raccorder les enceintes actives PREMIUM PR:O et la table de mixage sur le même circuit (même phase!).

4 Accessoires optionnels de HK audio

Vous trouvez toutes les informations sur les accessoires d'origine disponibles pour la série PREMIUM PR:0 sur les pages produits correspondantes sur www.hkaudio.com.

5 Dépistage des pannes

La DEL d'état/limiteur ne s'allume pas lors de la mise sous tension.

Assurez-vous que le cordon secteur est correctement raccordé, côté enceinte, à la prise d'entrée Mains. Assurez-vous que la prise d'alimentation, côté secteur, est bien sous tension.

La DEL d'état/limiteur s'allume en rouge (clignotement). - Indique que le limiteur travaille. Au besoin, réduisez le niveau d'entrée.

La DEL d'état/limiteur s'allume en rouge durablement, mais aucun son ne sort de l'enceinte.

• Le circuit de protection de l'enceinte a été activé. Contactez votre revendeur spécialisé.

La restitution musicale semble être saturée.

• Vérifiez les DEL de contrôle sur votre table de mixage. Elles ne doivent pas être en permanence dans la zone rouge. Au besoin, réduisez le volume au niveau de la table de mixage.
• Si les DEL de contrôle de votre table de mixage sont dans la zone verte, réduisez le niveau via le potentiamètre Gain sur le PREMIUM PR:0.
• Observe les DEL d'état/limiter de l'enceinte active PREMIUM PR:0 : elles ne doivent s'allumer que brièvement en rouge. En aucun cas, elles ne doivent rester allumées en rouge de façon permanente. Si tel était le cas, réduisez au niveau du potentiomètre Gain.

6 Applications

Vous trouverez des exemples de câblage à partir de la page 42.

7 Caractéristiques techniques

SPL max. à 10% de THD	122 dB half space 124 dB halspace
SPL max. en crête à10% de THD	131 dB half space 132 dB halspace
Calc. SPL max. 133 dB ha	f space 133 dB half space
Réponse en fréquence+/- 3 dB	81 Hz - 16 kHz 72 Hz - 16 kHz
Réponse en fréquence-10 dB	69 Hz - 18 kHz 62 Hz - 18 kHz
Puisance de l'étage desorting (Peak Power)	1200 W 1200 W
Type d'etage de sortie	Class D - bi-amplifié	Class D - bi-amplifié
Circuits de protectionactifs	Limiteur de crête etlimiteur RMS (chacun séparé pour HF et LMF)	Limiteur de crête etlimiteur RMS (chacun séparé pour HF et LMF)
Haut-parleur de basses	-	-
Haut-parleur de gra-ves/mediums	1x 10" avec bobine mobile2"	1x 12" avec bobine mobile2"
Moteur d'alogus	1" avec bobine mobile 1"	1" avec bobine mobile 1"
Caracteristiques pavillon	Pavillon CD 90° x 55°	Pavillon CD 90° x 55°
Fréquence de coupureactive	2,5 kHz FIR X-Over, avec48 dB/oct.	2,5 kHz FIR X-Over, avec48 dB/oct.
Branchements audio in	1x XLR In combinée sym. 1x	XLR In combinée sym.
Branchements audioout	1x XLR Thru sym. 1x XLR Thru sym.
Commutateur desensibilité	Mic/Line	Mic/Line
Réglage du son	Potentiomètre Tone(Music/Speech)	Potentiomètre Tone(Music/Speech)
Presets de filtres	Flat/Boost	Flat/Boost
Angle d'installation	35°	-
Embase piedd'enceinte	DuoTilt 3°/7°	DuoTilt 3°/7°
Points de fi xation 3x M8	(AP-8)	-
Poignées	1x SingleGrip, 1x MultiGrip	2x MultiGrip
Caisse	MDF	MDF
Surface	Laque acrylique noire	Laque acrylique noire
Grille avant Grille métalligique	que 1,5 mmavec mousse acoustiquenoire	Grille métallique 1,5 mmavec mousse acoustiquenoire
Dimensions (I x H x P)	34,5 x 49,5 x 29 cm13-37/64 x 19-31/64 x 11-27/64"	40,5 x 59,5 x 37 cm15-61/64 x 23-7/16 x 14-37/64"
Poids	14,0 kg / 30,9 lbs 20,2 kg /	44,5 lbs

PR:0 112 XD2 PR:0 115 FD2 PR:0 115 XD2 PR:0 118 SUB D2 PR:0 210 SUB D2
	124 dB half space 125 dB half space 125 dB half space 126 dB half space 123 dB half space 123 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB full space 125 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB full space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space	124 dB half space 125 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB half space 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 125 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflpace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflpace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 127 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halfl space 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halfspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halfspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflpace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflpace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflpace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halfspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halflspace 126 dB halfspase 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflspace 135 dB halflpace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflpace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halfl space 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 136 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflpace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflpace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halfl space 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halfl space 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflpace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflspace 139 dB halflpace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflpace 137 dB halflspace 137 dB halflspace 137 dB halflspace 137 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflSpace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 138 dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace 135dB halflspace	Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi- amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié ClassD - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amPLF space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 126 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 137 dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 05dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space 0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB Space 0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5B space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5B Space 0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.05dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space05dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space0.5dB space	Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D - bi-amplifié Class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD- classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD -classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - class D - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD- classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD -classD -classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - classD - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D- class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D -class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - classD - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D - class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D-class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-d-D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D -class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D-classD- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D- class D-班次时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间时间
