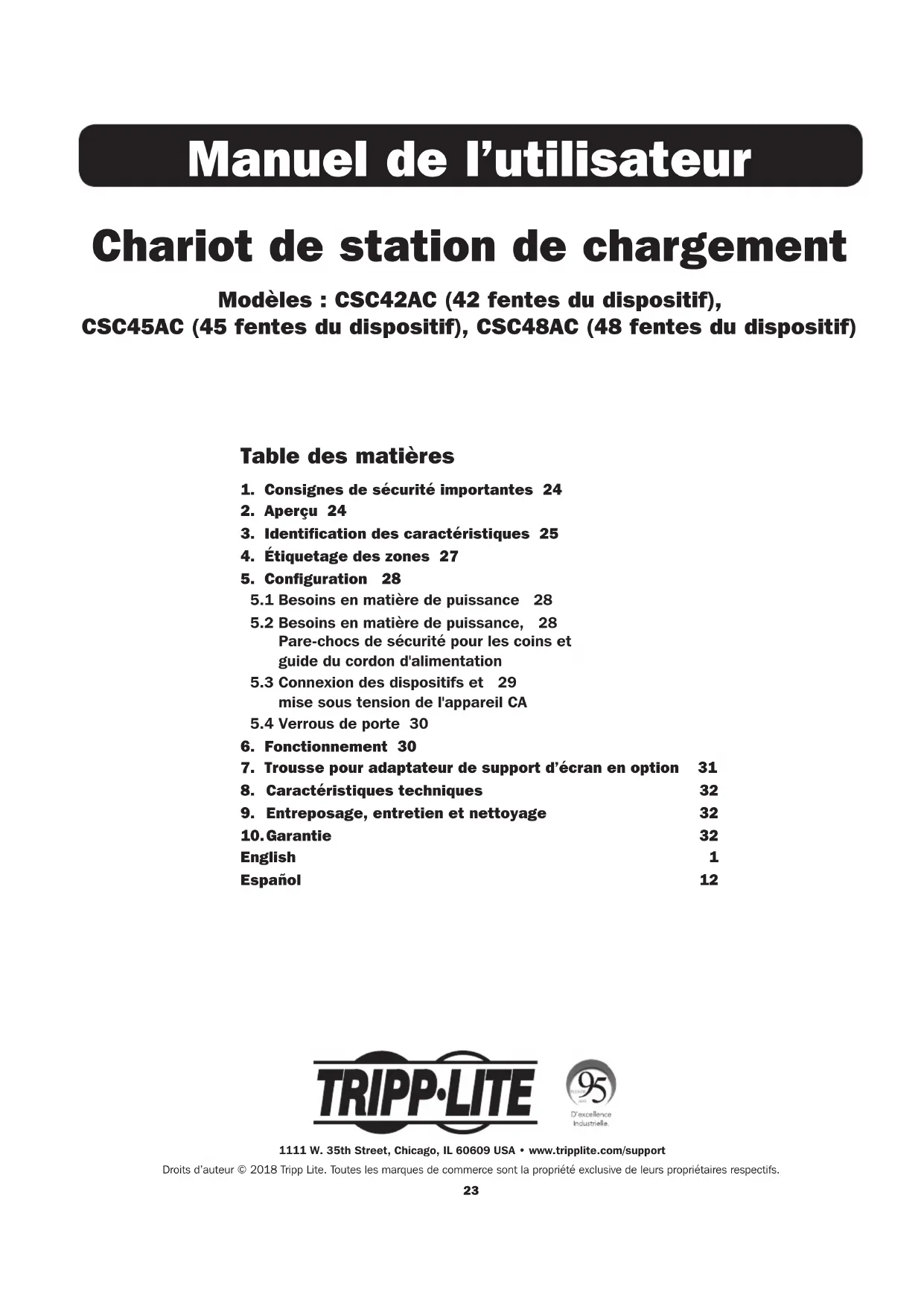

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support23 Chariot de station de chargement Modèles : CSC42AC (42 fentes du dispositif), CSC45AC (45 fentes du dispositif), CSC48AC (48 fentes du dispositif) Manuel de l’utilisateur 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Droits d’auteur © 2018 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs. Table des matières

1. Consignes de sécurité importantes 24

3. Identification des caractéristiques 25

4. Étiquetage des zones 27

5.1 Besoins en matière de puissance 28

5.2 Besoins en matière de puissance, 28

Pare-chocs de sécurité pour les coins et guide du cordon d'alimentation

5.3 Connexion des dispositifs et 29

mise sous tension de l'appareil CA

5.4 Verrous de porte 30

6. Fonctionnement 30

7. Trousse pour adaptateur de support d’écran en option 31

8. Caractéristiques techniques 32

9. Entreposage, entretien et nettoyage 32

1. Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l’installation et du fonctionnement du produit décrit dans ce manuel. Le non-respect pourrait annuler la garantie et causer des dommages à la propriété et ou des blessures. Appareil CA :

• Ne pas utiliser d’adaptateur de puissance pour raccorder la station de chargement à une source d’alimentation. Utiliser uniquement la fiche CA de la station de chargement pour raccorder directement à l’alimentation du secteur.

• Pour débrancher l’appareil CA de l’alimentation du secteur, le cordon d’alimentation sert de dispositif de débranchement.

• Si une des situations suivantes se présente, prendre un rendez-vous pour faire inspecter votre équipement par un technicien en entretien :

• L’équipement a été exposé à l’humidité.

• L’équipement a été échappé et endommagé.

• L’équipement montre des signes évidents de dommages.

• L’équipement ne fonctionne pas correctement ou ne fonctionne pas conformément aux directives du manuel de l’utilisateur.

• Il n’est pas recommandé d’utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité. Armoire de la station de chargement :

• Garder la station de chargement dans un environnement intérieur contrôlé, à l’écart de l’humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Laisser suffisamment d’espace autour de la station de chargement pour assurer une bonne ventilation. Ne pas bloquer, couvrir ou insérer des objets dans les ouvertures de ventilation externes de la station de chargement.

• La station de chargement est extrêmement lourde. Faire preuve de vigilance lors de la manutention de la station de chargement. Ne pas tenter de la déballer sans assistance. Utiliser un dispositif mécanique comme un chariot élévateur à fourche ou un transpalette manuel pour déplacer la station de chargement dans le conteneur d’expédition.

• Inspecter le conteneur d’expédition et la station de chargement pour s’assurer qu’elle n’a subi aucun dommage durant le transport. Ne pas utiliser la station de chargement si elle est endommagée.

• Faire preuve de vigilance au moment de couper le matériel d’emballage. Cela risquerait d’égratigner la station de chargement, causant des dommages qui ne sont pas couverts par la garantie.

• Conserver tout le matériel d’emballage en vue d’une utilisation ultérieure. Remballer et expédier l’armoire de la station de chargement ou l’équipement sans le matériel d’emballage d’origine pourrait causer des dommages au produit et annuler la garantie.

• La station de chargement comprend quatre roulettes verrouillables/orientables préinstallées.

• Toujours utiliser la poignée incluse lors du déplacement de la station de chargement (voir la section 5.2 Installer le support de poignée, les pare-chocs de sécurité pour les coins et le guide du cordon d’alimentation pour plus de renseignements).

• Lors du déplacement de l’armoire de la station de chargement, toujours la pousser par-derrière; ne jamais la tirer vers soi.

• Une station de chargement déplacée sur ses roulettes peut causer des blessures corporelles et des pertes matérielles sans supervision adéquate. Si la station de chargement doit être roulée vers le bas d’une rampe, procéder avec la plus grande prudence. Ne pas tenter d’utiliser des rampes qui ont une pente supérieure à 12 %. La station de chargement est une solution tout-en-un pour ranger et charger. Avec quatre roulettes verrouillables/orientables préinstallées et une poignée amovible réversible, la station de chargement est idéale pour les applications mobiles. La station de chargement comporte un temporisateur de chargement intégré qui alterne la charge à toutes les heures entre deux zones. Pour prévenir le vol et l’altération de l’appareil, le boîtier de la station de chargement est équipé de portes en acier verrouillables. Un loquet pour cadenas situé sur la porte avant frontal pour fournit une mesure de protection supplémentaire.25 External ReceptaclesPowered(Internally Switched) Red Zone Blue Zone Main Power

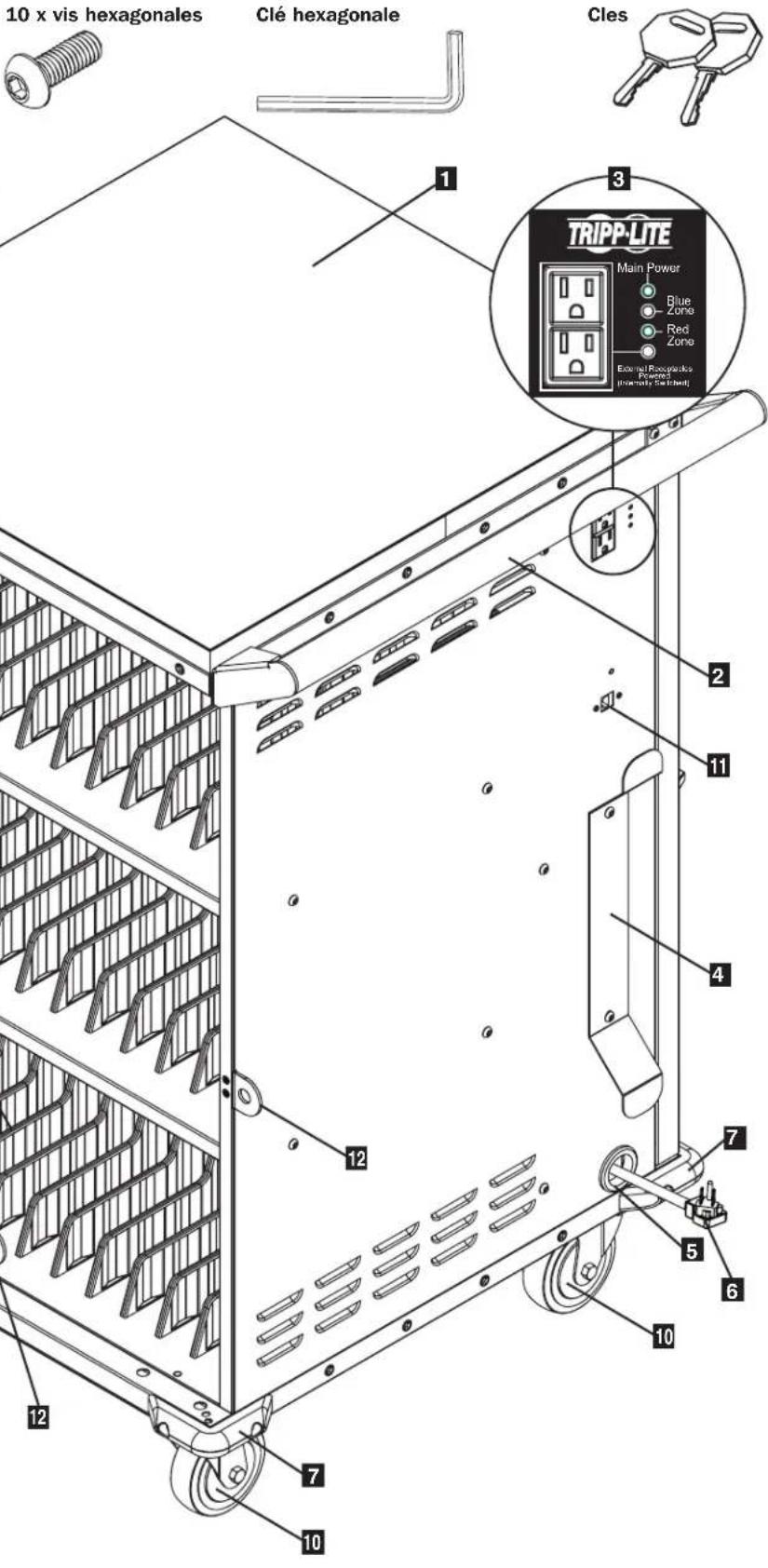

3. Identification des caractéristiques

Surface de bureau stratifiée

Sorties pratiques et voyants à DEL Status (état)

Guide du cordon d’alimentation

Trou d’accès au cordon d’alimentation

3 m (10 pi) Cordon d’alimentation avec fiche 5-15P

Pare-chocs de sécurité pour les coins (6 au total)

Étagères de rangement avec des diviseurs*

Porte avant verrouillable

Passe-fils Cat6 RJ45

Loquet pour cadenas Quincaillerie pour les accessoires incluse 10 x vis hexagonales Clé hexagonale Cles

*Chaque étagère de rangement est divisée en deux zones (rouge et bleue). Les espaces pour les appareils pour chaque zone sont numérotés. Pour de plus amples informations, se reporter à 4. Étiquetage des zones.

3. Identification des caractéristiques

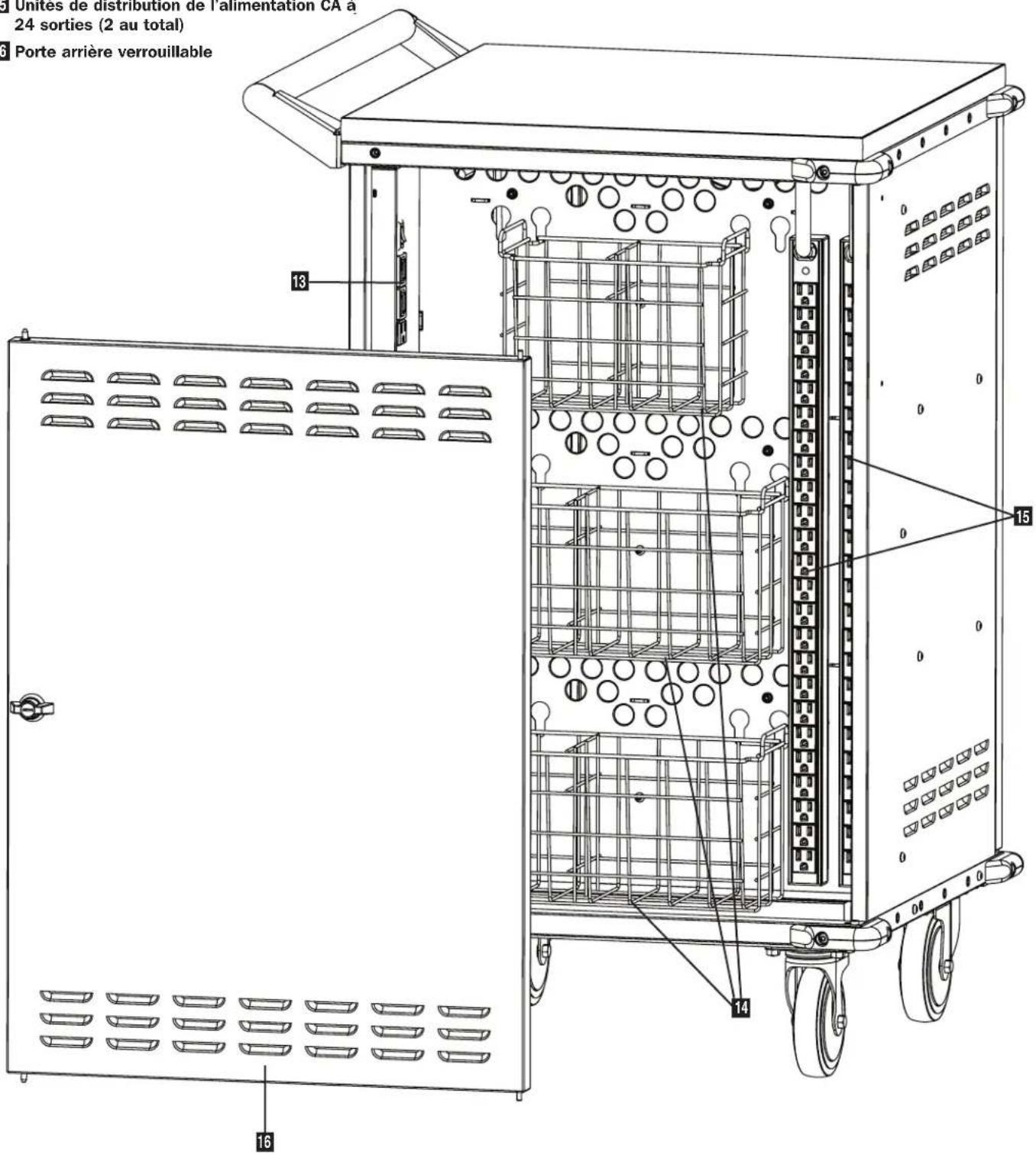

Temporisateur de chargement (charge 1 zone/heure)

Paniers de rangement du bloc d’alimentation externe (divisés en 2 zones)

Unités de distribution de l’alimentation CA à 24 sorties (2 au total)

Porte arrière verrouillable Pour de plus amples informations, se reporter à 5.3 Connexion des dispositifs et mise sous tension de l’appareil CA.

4. Étiquetage des zones

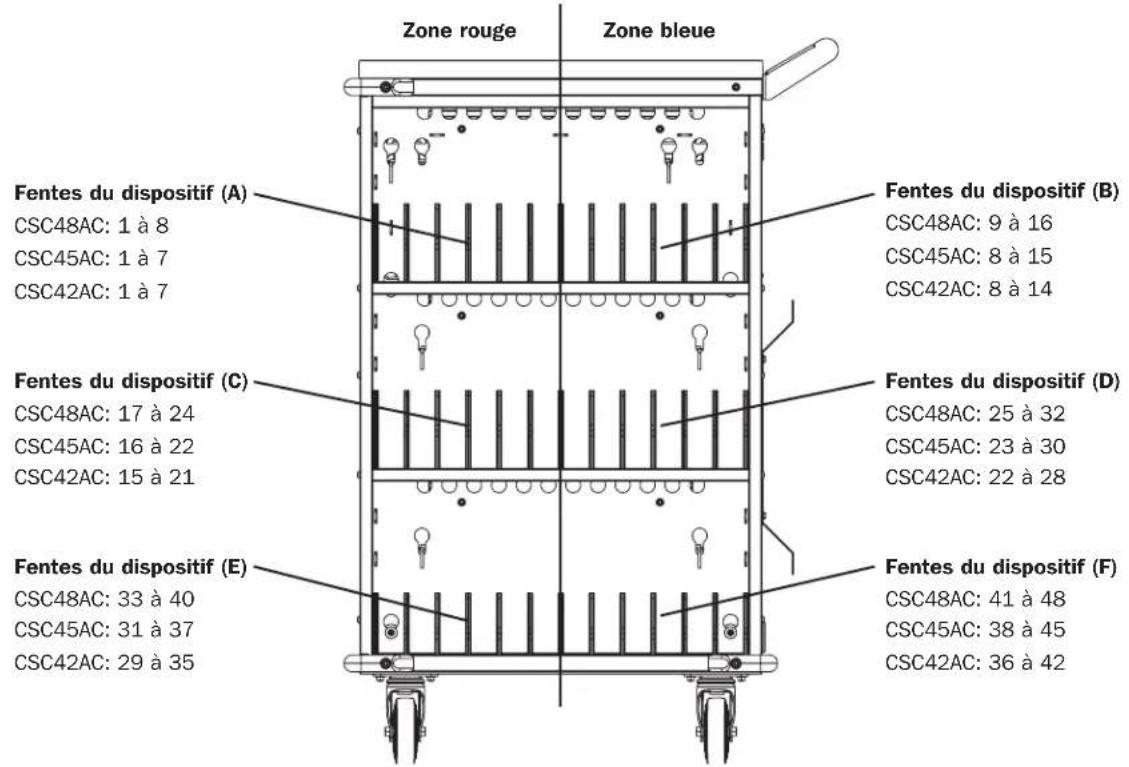

Chaque étagère de rangement est divisée en deux zones (rouge et bleue). Les espaces pour les appareils pour chaque zone sont numérotés. Vue avant Zone rouge Fentes du dispositif (A) CSC48AC: 1 à 8 CSC45AC: 1 à 7 CSC42AC: 1 à 7 Fentes du dispositif (B) CSC48AC: 9 à 16 CSC45AC: 8 à 15 CSC42AC: 8 à 14 Fentes du dispositif (C) CSC48AC: 17 à 24 CSC45AC: 16 à 22 CSC42AC: 15 à 21 Fentes du dispositif (D) CSC48AC: 25 à 32 CSC45AC: 23 à 30 CSC42AC: 22 à 28 Fentes du dispositif (E) CSC48AC: 33 à 40 CSC45AC: 31 à 37 CSC42AC: 29 à 35 Fentes du dispositif (F) CSC48AC: 41 à 48 CSC45AC: 38 à 45 CSC42AC: 36 à 42 Zone bleue28

Mise en garde! Lire toutes les instructions et les avertissements avant l’installation! Avertissement : Les stations de chargement peuvent être extrêmement lourdes. Ne pas tenter de déballer la station de chargement sans assistance. Suivre les instructions de déballage du manuel expédié avec ce produit avant de procéder à la configuration. Faire preuve de vigilance lors de la manutention de la station de chargement et s’assurer de respecter toutes les instructions concernant la manutention et l’installation. Ne pas tenter d’installer l’équipement sans d’abord stabiliser la station de chargement.

5.1 Besoins en matière d’alimentation

5.2 Installer le support de poignée, les pare-chocs de sécurité pour les coins et le guide du

cordon d’alimentation La station de chargement doit être branchée dans une prise CA munie d’un circuit spécialisé. Une prise CA avec un circuit de 20 ampères CA (NEMA 5-20R) est préférable pour alimenter la station de chargement. La prise CA utilisée pour alimenter la station de chargement ne doit pas être partagée. La puissance totale de la station de chargement et de tous les composants branchés ne devrait pas excéder 1 440 watts. Pour installer le support de poignée, choisir un côté sur lequel installer le support (le même côté que le passe-fil du trou d’accès aux câbles et le guide du cordon d’alimentation est préférable). Utiliser la clé hexagonale incluse et quatre (4) vis hexagonales pour fixer le support de la poignée à l’armoire de la station de chargement

. Installer ensuite les deux parechocs supérieurs pour les coins en utilisant quatre (4) vis hexagonales (deux par parechoc)

Pour installer le guide du cordon d’alimentation, utiliser deux (2) vis hexagonales pour le retenir du même côté que le passe-fil du trou d’accès aux câbles
