Type de produit	Coffret électrique vide
Marque	Rittal
Modèle	EBox EB 1577.500
Matériau du coffret	Acier
Indice de protection	IP66 (selon norme EN 62208)
Dimensions extérieures (H x L x P)	300 x 200 x 155 mm (estimation)
Poids approximatif	3 kg
Plage de température ambiante	-20°C à +80°C
Humidité relative max	50% à 40°C
Plaque de montage	Incluse (acier zingué)
Type de porte	Porte battante avec serrure à came
Mise à la terre	Bornes de mise à la terre et équipotentialité
Homologations	CE, EN 62208
Entretien recommandé	Annuel : vérification des charnières, serrures, joints
Nettoyage	Lubrifiant sans eau pour pièces mobiles, peinture de retouche pour rayures
Accessoires fournis	Sachet de visserie, plaque de montage, notice de sécurité
Garantie	Selon conditions générales Rittal

FOIRE AUX QUESTIONS - EBox EB 1577.500 Rittal

Comment installer le coffret électrique Rittal EBox EB 1577.500 ?

Le coffret doit être monté sur une surface plane et solide, en respectant les températures ambiantes (-20°C à +80°C) et l'humidité (<50% à 40°C). Fixez-le au mur à l'aide des chevilles fournies, puis montez la plaque de montage et les équipements électriques. Assurez-vous de réaliser la mise à la terre conformément à la norme EN 62208.

Quel indice de protection a ce coffret ?

Le coffret répond à la norme EN 62208 et offre un indice de protection IP66 (protection contre les poussières et les jets d'eau puissants) selon les configurations standards. Vérifiez les obturateurs pour maintenir l'indice.

Comment effectuer la mise à la terre ?

Utilisez les plots de mise à masse situés sur le coffret et la porte. Reliez le coffret à la terre de l'installation avec un conducteur de section suffisante. L'équipotentialité entre la porte et le corps est assurée mécaniquement, mais il est recommandé de vérifier la continuité.

Quelle est la durée de vie du joint d'étanchéité ?

Les joints doivent être inspectés annuellement. En cas de dommages sur les arêtes d'étanchéité, remplacez-les intégralement. Hors des arêtes, un joint abîmé peut encore assurer l'étanchéité. Utilisez du talc ou de la vaseline pour éviter le collage par temps froid.

Puis-je utiliser ce coffret en extérieur ?

Pour une utilisation en extérieur, faites vérifier l'adéquation par Rittal. Le coffret est conçu pour un usage industriel en intérieur. Des conditions particulières (soleil direct, pluie) peuvent nécessiter des accessoires supplémentaires.

Comment remplacer la serrure à came ?

La serrure à came est remplaçable. Dévissez la came, retirez l'ancienne serrure et insérez la nouvelle. Fixez la came avec le couple de serrage prescrit. Vérifiez le bon fonctionnement de la fermeture.

Quels sont les couples de serrage à respecter ?

Les couples de serrage sont indiqués dans la notice de montage. Pour les vis de fixation murale, utilisez les valeurs standards. Un serrage excessif peut endommager le coffret ou réduire l'indice de protection.

Comment nettoyer le coffret ?

Nettoyez les surfaces avec un chiffon doux et un détergent non agressif. Pour les pièces mobiles (charnières, serrure), vaporisez un lubrifiant sans eau. Évitez les ouvertures prolongées pour ne pas laisser entrer la poussière.

Que faire en cas de corrosion sur le coffret ?

Pour les petites surfaces (rayures), poncez légèrement, nettoyez et appliquez la peinture de retouche Rittal (crayon, pinceau ou bombe). Pour les grandes surfaces, poncez uniformément, nettoyez au white-spirit et repeignez toute la surface avec de la peinture acrylique 2K-PUR.

Où trouver les pièces de rechange ?

Les pièces de rechange (joints, serrures, plaques de montage, etc.) sont disponibles auprès des revendeurs Rittal ou sur le site www.rittal.fr. Utilisez la référence du modèle pour commander.

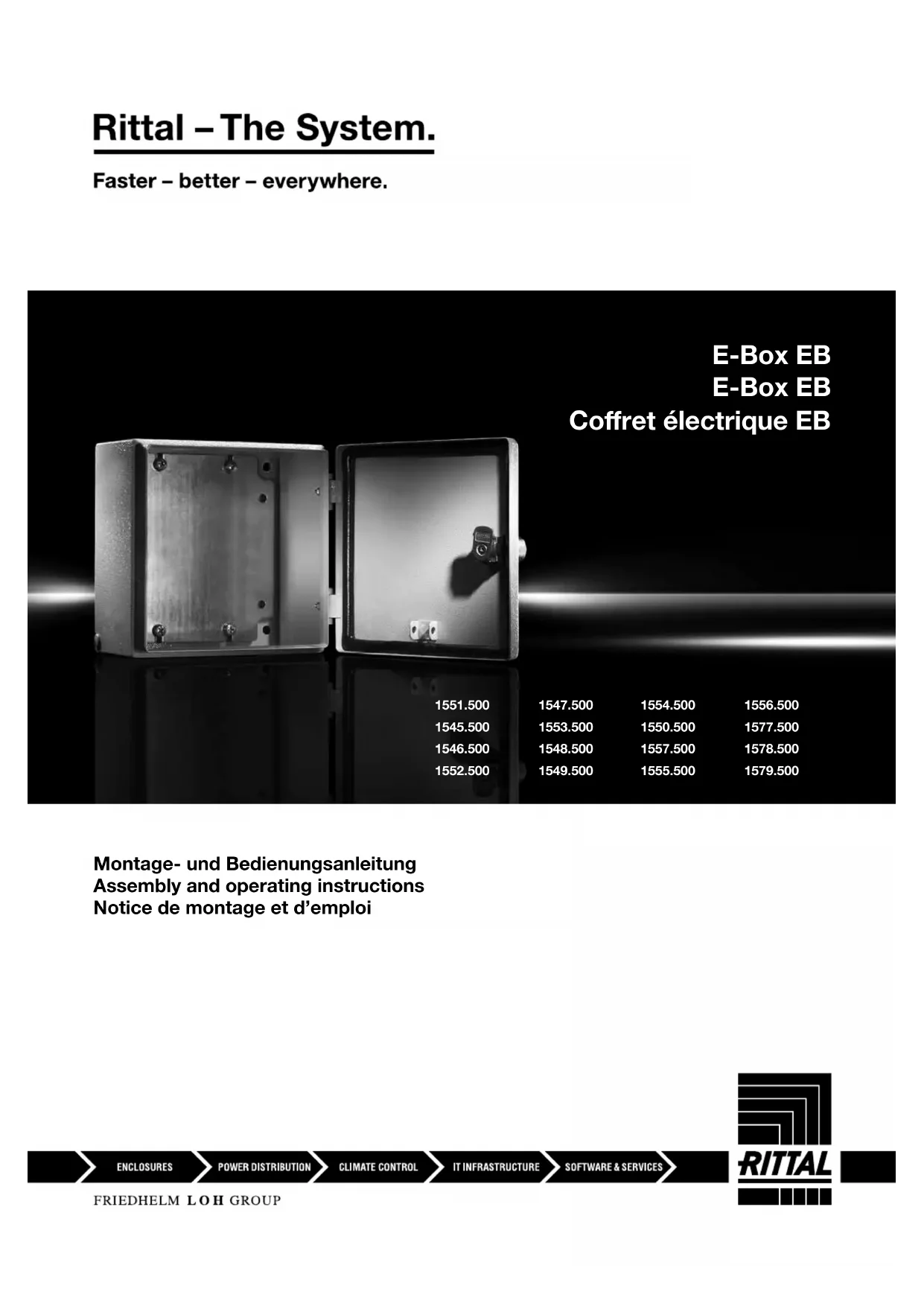

MODE D'EMPLOI EBox EB 1577.500 Rittal

3 1. Remarquesrelatives à la documentation 3

3 1.1 CertificationCE 3

3 1.2 Conservation des documents 3

3 1.3Symbolesutilisés 3

1.4 Autres documents applicables 3

6 1.5 Renvois à la norme 3

9 2. Consignes de sécurité 4-6

3. Description du coffret 7-9

3.1 Utilisation appropriée du coffret 7-8

9 3.2 Description fonctionelle et éléments 9

9 3.3 Composition de la livraison 9

16 4. Montage et implantation 10 - 16

4.1 Exigences concernant le lieu d'implantation 10

2 4.2 Démontage / montage de la porte 11

3 4.3 Remplacement serrure à came 12

4.4 Montage de la plaque de montage 13

4.5 Fixation murale 14

6 4.6 Obturateurs 15

17.7 Mise à la terre et équipotentialité 16

5. Installation 17

17 6. Mise à la terre et 17 équipotentialité 17

1. Utilisation 17

18 8. Inspection et entretien 18

1. Stockage 18

19 10. Caractéristiques techniques / 20 Indices de protection 19 1 Puissance dissipée 20

21 11. Pièces de rechange 21

12.Garantie 21

1. Coordonnées des services après-vente 21

La notice de montage s'adresse à toutes les personnes qui possèdent les compétences professionnelles correspondantes, pour équiper les armoires électriques avec du matériel électrique, électronique, mécanique ou pneumatique dans le respect des normes, pour les installer ou les monter sur le lieu d'exploitation et pour les raccorder pour leur exploitation. La notice d'utilisation s'adresse au personnel d'exploitation et aux spécialistes formés en conséquence pour la maintenance électrotechnique et mécanique.

La déclaration de conformité selon la norme EN 62 208 est disponible par téléchargement sur le site Internet de Rittal.

1.2 Conservation des documents

Les consignes de sécurité et la notice jointe font partie du produit. Elles doivent être remises à l'exploitant de l'installation. Celui-ci les conservera de manière à ce qu'elles soient disponibles en cas de besoin.

1.3 Symboles utilisés

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Danger!

Risque de blessure grave, voire mortelle.

Attention!

Danger éventuel pour le produit et l'environnement.

1.4 Autres documents applicables

La présente notice de montage et d'utilisation pour les coffrets qui y sont mentionnés peut être téléchargée sur le site internet www.rittal.fr. Nous déclinons toute responsabilité en cas de dommages imputables à la non-observation des instructions contenues dans ces documents. Veuillez également tenir compte des instructions relatives aux accessoires utilisés.

1.5 Renvois à la norme

Le coffret électrique EB répond à de nombreuses normes techniques qui permettent au coffret d'être homologué pour divers marchés et domaines d'application.

Un état actualisé est disponible sur le site internet www.rittal.fr.

3.1 Utilisation appropriée du coffret

Ces produits Rittal sont des coffrets vides prévus pour recevoir des disjoncteurs basse tension de max. 1000 V AC ou 1500 V DC et des composants de contrôle et de régulation. Pour des applications spécifiques ou pour une implantation en extérieur, faites vérifier leur adéquation par Rittal. Les limites de charges indiquées dans la notice de montage doivent être respectées.

3.2 Description fonctionnelle et éléments Les coffrets EB sont conçus pour recevoir du matériel électrique, électronique, mécanique ou pneumatique et des appareils en milieu industriel.

■1 coffret électrique EB
■1 plaque de montage
■1 sachet d'accessoires (contenu, voir 3.3)
■1 notice de sécurité

Vérifier l'intégralité de la livraison.

3.3 Lieferumfang / 3.3 Scope of delivery / 3.3 Composition de la livraison

Best.-Nr.	1551.500	1547.500	1554.500
Model No.	1545.500	1553.500	1550.500
Référence	1546.500	1548.500	1557.500
	1552.500	1549.500	1555.500
	∅ 95 x
	M6 x 10 4 x
	M8x30 1 x
	M8 2 x
	∅ 8,4 2 x
	∅ 8,2 1 x
	M6 2 x
	∅ 6,1 2 x
	M6 x 16 1 x
	∅ 6,4 6 x
	∅ 8,1 1 x
		2 x
		1 x

4.1 Exigences concernant le lieu d'implantation

Avant le montage, il faut veiller à ce que

■la température ambiante du lieu d'implantation ne soit pas supérieure à +80°C.
■la température ambiante du lieu d'implantation ne soit pas inférieure à -20^ .
■l'humidité relative de l'air ne dépasse pas 50% à +40°C (des taux d'humidité supérieurs sont admissibles pour des températures plus basses).

Des accords particuliers doivent être signés entre Rittal et l'utilisateur en cas de conditions d'exploitation particulières.

Instructions relatives au montage

■Veuillez respecter les charges maximales admissibles précisées à la page 19.
■Respectez les couples de serrage prescrits. Le non-respect des couples de serrage prescrits dans cette notice peut occasionner des dommages à l'installation ou des blessures graves voire mortelles.
■Évitez les ouvertures non nécessaires sur le coffret. Toute ouverture qui n'est pas soigneusement étanchéifiée peut réduire l'indice de protection.
■La plaque de montage équipée doit être bloquée pour le transport.
■Une capacité de charge suffisante doit être assurée en cas de montage mural. Les remarques de la notice des accessoires utilisés doivent également être respectées.

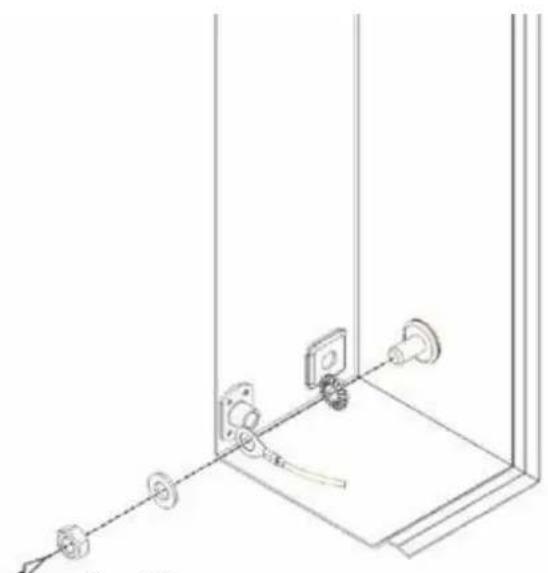

4.7 Erdung und Potenzialausgleich / 4.7 Earthing and potential equalisation / 4.7 Mise à la terre et équipotentialité

Gehäuse

Enclosure

Coffret

Tür

Door

Porte

Il est possible que des parties du coffret éclatent si des pressions élevées peuvent se développer en son sein. L'utilisateur doit prendre les mesures de sécurité qui s'imposent pour contrecarrer les risques qui y sont liés.

1. Erdung und Potenzialausgleich
2. Earthing and potential equalisation
3. Mise à la terre et équipotentialité

DE

L'équipotentialité entre le corps du coffret et sa porte s'effectue mécaniquement. De plus, les portes sont équipées de plots de mise à masse pour tresses de masse afin, si cela s'avère nécessaire, d'effectuer la liaison à la masse de l'installation dans les règles de l'art.

Toutes les liaisons doivent être montées conformément à la notice de montage.

■Évitez l'ouverture prolongée et inutile de la porte, car de la poussière, de l'humidité ou de l'air chargé en polluants peut pénétrer dans le coffret. La plaque de montage équipée doit être bloquée pour le transport.
■Après les travaux sur le coffret, vérifiez si la porte est correctement fermé.

L'entretien doit être réalisé régulièrement en fonction des conditions d'exploitation et ambiantes, au minimum une fois par an, et consigné en conséquence.

Type et ampleur de travaux à réaliser :

■En cas d'utilisation de charnières, leur mobilité doit être vérifiée et elles doivent être vaporisées avec un lubrifiant sans eau.
■La mobilité de la serrure est vérifiée. Toutes les pièces de fermeture mobiles sont vaporisées avec un lubrifiant sans eau adapté.
■Les joints d'étanchéité doivent être remplacés dans leur totalité en cas de dommages au niveau des zones d'arêtes d'étanchéité. Une étanchéité suffisante est en règle générale encore assurée en cas de dommages du joint d'étanchéité hors des zones d'arêtes d'étanchéité.
■Des produits courants comme le talc, la vaseline ou la cire peuvent être utilisés pour empêcher les dommages dus aux joints d'étanchéité qui restent collés à cause du gel. Tous les composants et toutes les surfaces doivent être examinés afin de vérifier qu'il n'y a pas de dommages externes.
■Les coffrets en acier sont de plus inspectés pour vérifier qu'il n'y a pas de traces de corrosion. Les détériorations éventuelles doivent être réparées de la manière suivante :
- Dommages de petite superficie qui ne concernent qu'une partie de la surface (p. ex. rayures) : poncer légèrement la surface à l'endroit endommagé et ôter toutes les traces de corrosion et de saleté. Selon la taille des dommages, appliquer la peinture de retouche Rittal soit avec un crayon pour retouches, un pinceau ou une bombe de peinture (ou aussi avec de la peinture acrylique 2K-PUR).
- Dommages de grande superficie : poncer uniformément la surface et la nettoyer avec du white-spirit ; appliquer ensuite la peinture de retouche Rittal sur l'ensemble de la surface (ou avec de la peinture acrylique 2K-PUR).

Pour le stockage du coffret, il faut veiller à ce que

■la température ambiante ne soit pas supérieure à +80°C.
■la température ambiante ne soit pas inférieure à -20^ .
■l'humidité relative de l'air ne dépasse pas 50% à +40°C (des taux d'humidité supérieurs sont admissibles pour des températures plus basses).

Un état actualisé est disponible sur le site internet www.rittal.fr.

Les conditions générales de vente des représentations et filiales Rittal sont contractuelles.
