U223007IND1 - Hub USB Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hub USB 3.0 avec 7 ports, compatible avec USB 2.0 et 1.1
Dimensions	Longueur : 20 cm, Largeur : 8 cm, Hauteur : 3 cm
Poids	300 g
Alimentation	Alimentation externe via adaptateur secteur inclus
Utilisation	Connectez plusieurs périphériques USB simultanément à un ordinateur
Maintenance	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Sécurité	Protection contre les surcharges et les courts-circuits
Compatibilité	Compatible avec Windows, macOS et Linux
Garantie	2 ans de garantie limitée

FOIRE AUX QUESTIONS - U223007IND1 Tripp Lite

Comment puis-je installer le Tripp Lite U223007IND1 ?

Pour installer le Tripp Lite U223007IND1, branchez-le simplement sur un port USB disponible de votre ordinateur. Le système devrait reconnaître automatiquement le hub sans besoin de pilotes supplémentaires.

Le hub ne fonctionne pas, que devrais-je faire ?

Vérifiez d'abord que le hub est correctement connecté à un port USB fonctionnel. Essayez de le brancher sur un autre port ou un autre ordinateur pour déterminer si le problème vient du hub ou de l'ordinateur.

Puis-je utiliser le Tripp Lite U223007IND1 avec des appareils USB 3.0 ?

Oui, le Tripp Lite U223007IND1 est compatible avec les appareils USB 3.0, ainsi qu'avec les versions antérieures USB 2.0 et USB 1.1.

Est-ce que le Tripp Lite U223007IND1 nécessite une alimentation externe ?

Non, le Tripp Lite U223007IND1 fonctionne sur bus, ce qui signifie qu'il n'a pas besoin d'une alimentation externe pour fonctionner correctement.

Combien de périphériques puis-je connecter au hub ?

Le Tripp Lite U223007IND1 permet de connecter jusqu'à 7 périphériques USB simultanément.

Que faire si un périphérique connecté ne fonctionne pas ?

Vérifiez que le périphérique est bien alimenté et fonctionne correctement. Essayez de le connecter directement à l'ordinateur pour vérifier son état. Si cela fonctionne, reconnectez-le au hub.

Le hub est-il compatible avec les systèmes d'exploitation Mac ?

Oui, le Tripp Lite U223007IND1 est compatible avec les systèmes d'exploitation Windows et Mac.

Quels types de câbles USB sont compatibles avec ce hub ?

Le Tripp Lite U223007IND1 est compatible avec tous les câbles USB standards, y compris les câbles USB Type-A et USB Type-B.

Le hub supporte-t-il la charge des appareils ?

Oui, le Tripp Lite U223007IND1 peut fournir une puissance suffisante pour charger certains appareils, mais la vitesse de charge peut varier en fonction du périphérique connecté.

Où puis-je trouver des informations supplémentaires ou du support technique ?

Pour des informations supplémentaires ou du support technique, visitez le site web de Tripp Lite ou contactez leur service client.

MODE D'EMPLOI U223007IND1 Tripp Lite

Manuel d'utilisation

TRIPP LITE

SERIES

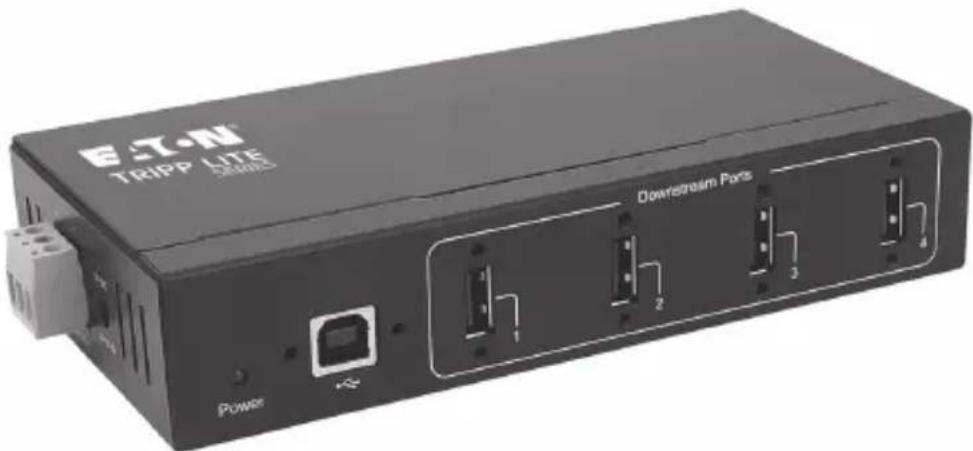

Hub industriel USB 2.0

Modèles:

U223-004-IND-1

U223-007-IND-1

English 1

Espanol 9

Deutsch 25

Italiano 33

Le produit achete peut différer de l'image.

Cet hub industriel USB 2.0 offre une maniere simple de développer la capacité USB d'un système en fournissant 4 ou 7 ports USB 2.0 externes supplémentaires via une seule connexion hote USB 2.0. Entierement conforme aux specifications de l'USB 2.0, cet hub est retrocompatible avec les specifications 1.x pour prendre en charge les péripériques USB plus anciens.

Caracteristiques

• Rétrocompatible avec les specifications et les périhériques USB 1.x
• Compatible avec les modes de transfert de données à grande vitesse (480 Mbit/s), à pleine vitesse (12 Mbit/s) et à faible vitesse (1,5 Mbit/s).
• Compatible avec le cable USB 2.0 visse sur tous les ports USB en avant et en aval
• Protection par fusible sur tous les ports en amont et en aval, ainsi que l'entrée d'alimentation
  Protection ESD de + / - 15kV
• 500 mA maximum par port
• Chassis entièrement métallique pour une meilleure durabilité
• Compend un bornier pour une entrée d'alimentation de 9 V à 36 V CC pour les appareils à haute puissance

Configuration système requise

• Windows® XP/Vista/7/8/8.1/10 (32/64 bits)
  Linux 2.6.24 ou plus récent
  Mac OS X 10.10.3 ou plus récent 18

Contenu du carton d'emballage

Hub industriel USB 2.0
- Câble USB A/B
Kit de montage mural
Kit de montage sur rail DIN
- Bornier
- Manuel d'utilisation

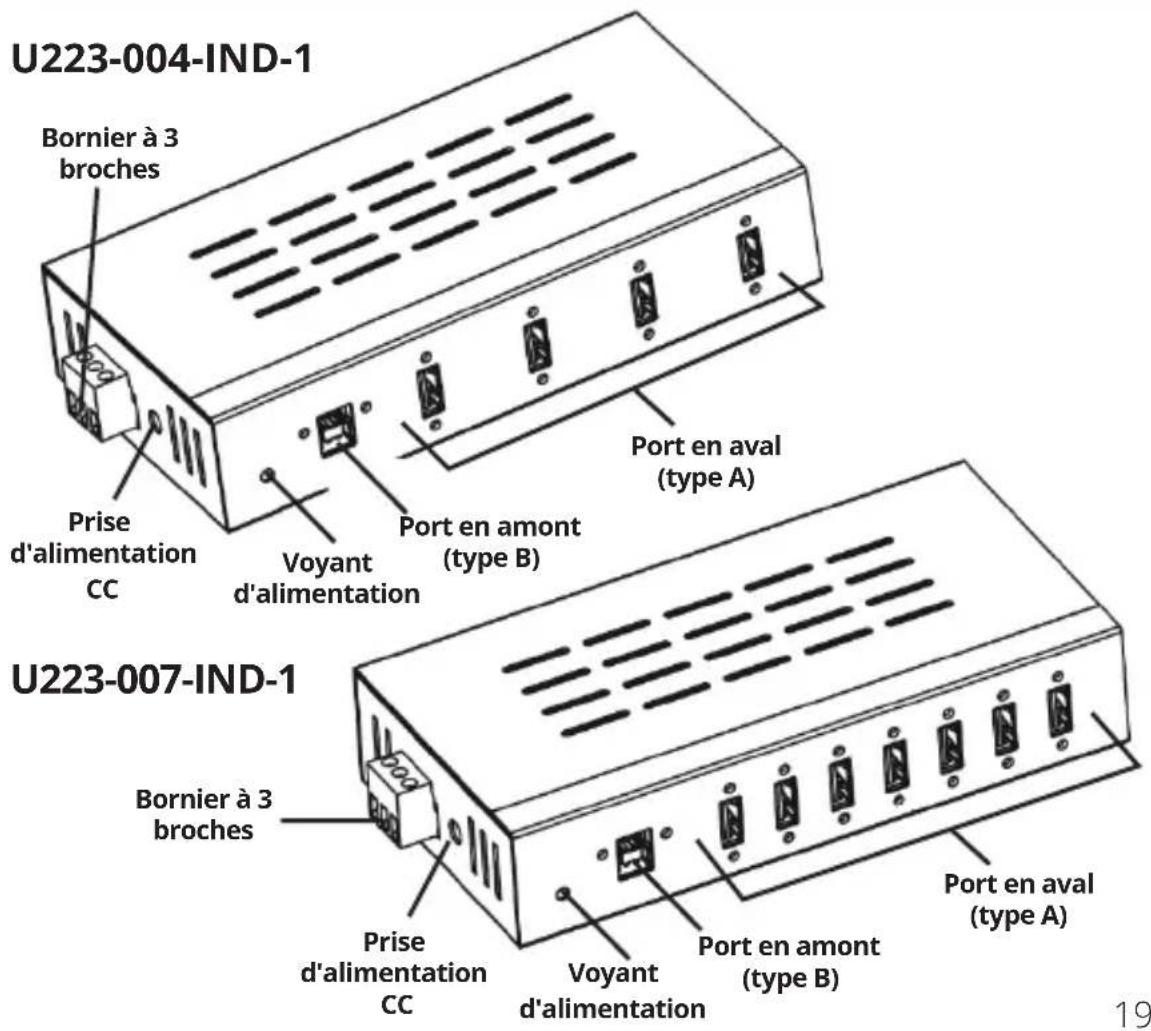

Description du matériel

Installation

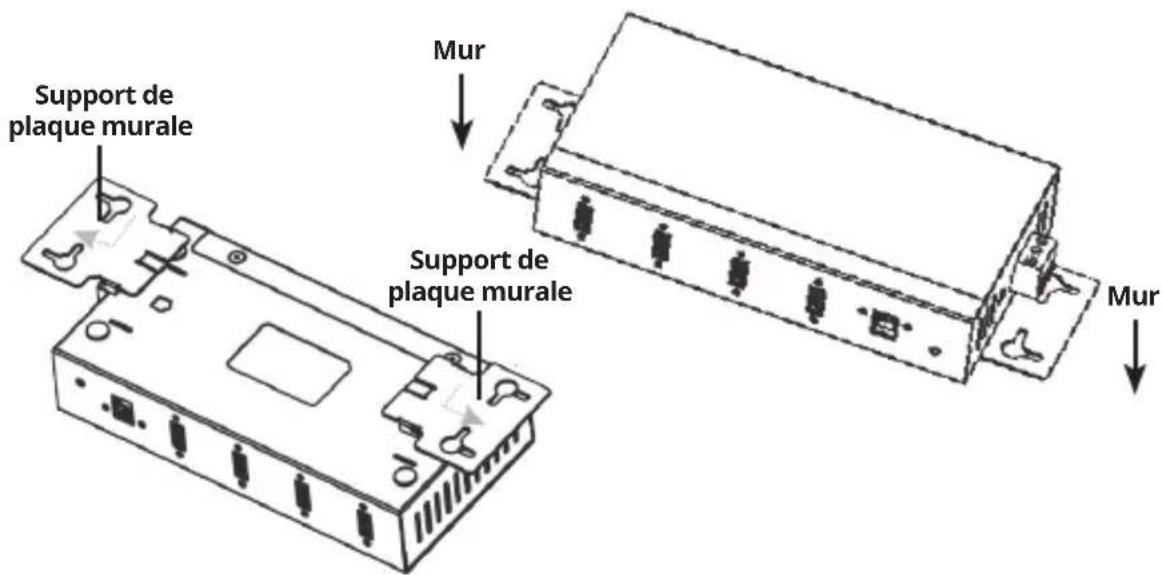

Le hub industriel peut etre fixe au mur si vous le souhaitez. Utilisez le kit de montage mural fourni pour monter le hub au mur.

1 Branchez un adaptateur d'alimentation fourni par l'utilisateur au hub USB. Levoyant d'alimentation doit rester allumé de manière fixe. L'alimentation électrique est facultative ; cependant, pour s'assurer que chaque port USB est entièrement alimenté, il est recommandé de brancher une alimentation externe.

Remarque: le bornier et la prise d'alimentation CC NE DOIVENT PAS estre utilisés simultanement.

Connectez le cable USB du hub USB (port de type B) à l'ordinateur hôte.
3 Le système d'exploitation détectera immédiatement le hub et l'installera automatiquement.
4 Une fois l'installation terminée, les périphériques USB connectés seront reconnus par le hub.

20

Caracteristiques

Élément Description
Ports (4x) USB 2.0 (U223-004-IND-1) (7x) USB 2.0 (U223-007-IND-1)
Protection ESD ESD 15 kV
Température de fonctionnement	0° à 60 °C (32° à 140 °F)
Température de stockage	-10° à 80 °C (14° à 176 °F)
Humidité relative 5 à 90 %	HR, sans condensation
Dimensions (L x l x H) 158	x 80 x 32 mm 1,26 x 3,15 x 6,22 pouces
Matériau du boîtier Métal
Approbations réglementaires	CE/FCC

Garantie

Garantie limitée de 2 ans

Nous garantissons que nos produits sont exempls de defaults de matériaux et de fabrication pendant une période de deux (2) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommages par accident, néligence ou par une mauvaise utilisation, ni à ceux qui ont été alterés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, ACCESSORIES OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations de conformité DEEE pour les clients et les recycleurs (Union europeenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques etlectroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achete un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipment usage pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintain en vie n'est pas recommandée dans les cas ou une panne de ce produit serait susceptible d'entrainer une panne du dispositif de maintain en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réserves

Publication n° 23-08-364/

93-3BC6_RevB

Janvier 2024

933BC6

Eaton est une marqueeposée.

Toutes les marques

commerciales appartiennent a

leurs propriétaires respectifs.
