U223007IND1 - Hub USB Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Hub USB industriale
Marca	Tripp Lite
Modello	U223-007-IND-1
Numero di porte	7 porte USB 2.0
Compatibilità	USB 2.0 e retrocompatibile USB 1.x
Velocità supportate	480 Mbit/s (alta velocità), 12 Mbit/s (piena velocità), 1,5 Mbit/s (bassa velocità)
Alimentazione	Ingresso CC 9-36 V tramite morsettiera (alimentatore non incluso)
Protezione elettrica	Fusibile su tutte le porte upstream/downstream e ingresso alimentazione; protezione ESD ±15 kV
Corrente per porta	500 mA massimo
Involucro	Metallo, per maggiore durata
Dimensioni (L x P x H)	158 x 80 x 32 mm
Temperatura di funzionamento	0°C a 60°C
Temperatura di stoccaggio	-10°C a 80°C
Umidità relativa	5 a 90 % senza condensa
Montaggio	A parete o su guida DIN (kit inclusi)
Connettore host	USB Tipo B femmina (cavo USB A/B incluso con viti di bloccaggio)
Certificazioni	CE, FCC
Garanzia	2 anni limitata
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e non abrasivo
Sicurezza	Non immergere; utilizzare un'alimentazione adatta; non collegare alimentatore e morsettiera contemporaneamente
Parti incluse	Cavo USB A/B, morsettiera, kit di montaggio a parete e su guida DIN, manuale

Domande frequenti - U223007IND1 Tripp Lite

Come installare l'hub USB industriale Tripp Lite U223007IND1?

Collegare l'alimentatore esterno (9-36 V CC) alla morsettiera, quindi collegare il cavo USB dell'hub alla porta USB del computer. Il sistema operativo rileverà e installerà automaticamente l'hub. Non sono necessari driver aggiuntivi su Windows, Linux o Mac.

Quali sistemi operativi sono compatibili?

L'hub è compatibile con Windows XP/Vista/7/8/8.1/10 (32/64 bit), Linux 2.6.24 o successivi e Mac OS X 10.10.3 o successivi.

L'alimentatore esterno è obbligatorio?

L'alimentatore esterno è opzionale per dispositivi a basso consumo, ma raccomandato per garantire che ogni porta USB eroghi i 500 mA massimi e assicurare un funzionamento stabile con apparecchiature energivore.

Posso montare l'hub su una guida DIN o a parete?

Sì, l'hub viene fornito con due kit di montaggio: un kit a parete e un kit per guida DIN. Seguire le istruzioni del manuale per fissare saldamente l'hub.

Cosa fare se le mie periferiche non vengono riconosciute?

Verificare che l'alimentazione sia collegata (se utilizzata) e che il cavo USB sia collegato correttamente. Provare a ricollegare l'hub o riavviare il computer. Assicurarsi che i driver USB del sistema siano aggiornati.

Qual è la protezione contro le scariche elettrostatiche (ESD)?

L'hub offre una protezione ESD di ±15 kV su tutte le porte, che protegge le apparecchiature dalle scariche elettrostatiche comuni negli ambienti industriali.

Qual è la durata della garanzia?

Tripp Lite offre una garanzia limitata di 2 anni dalla data di acquisto, coprendo difetti di materiali e fabbricazione. Vedere il sito Tripplite.Eaton.com per i resi.

I cavi USB sono bloccabili?

Sì, tutte le porte USB (upstream e downstream) sono dotate di connettori a vite che assicurano una connessione sicura contro le vibrazioni, ideale per uso industriale.

Qual è la differenza tra i modelli U223-004-IND-1 e U223-007-IND-1?

Il modello U223-004-IND-1 ha 4 porte USB, mentre il U223-007-IND-1 ha 7 porte. Le altre caratteristiche (protezione, alimentazione, dimensioni) sono identiche.

Quali sono le condizioni di utilizzo in temperatura?

L'hub funziona da 0° a 60°C e può essere stoccato da -10° a 80°C. L'umidità relativa deve essere compresa tra il 5 e il 90% senza condensa.

MANUALE UTENTE U223007IND1 Tripp Lite

Il prodotto acquistato può differire dall'imagine.

Introduzione

Questo hub USB 2.0 industriale offre un modo semplice per espandere l'attuale capacità USB di un sistema, fornendo 4 o 7 porte USB 2.0 esterne aggintive tramite un'unica connessione host USB 2.0. Completamente conforme alle specifiche USB 2.0, quello hub è retrocompatibile con le specifiche 1.x per supportare le periferiche USB più vecchie.

Caratteristiche

• Retrocompatibile con le specifiche e i dispositivi USB 1.x
• Supporta le modalità di trasferimento dati ad alta velocità (480 Mbps), a velocità piena (12 Mbps) e a Bassa velocità (1,5 Mbps)
• Supporta il cavo USB 2.0 con chiusura a vite su tutte le porte USB upstream e downstream
• Protezione con fusibili su tutte le porte di ingresso upstream, downstream e di alimentazione.
• Protezione ESD +/- 15 KV
• Max 500 mA per porta
• Telaio interamente in metallo per una maggiore durata
• Include una morsettiera per l'ingresso di alimentazione da 9 V a 36 V CC per i dispositivi ad alta potenza

Requisiti di sistema

• Windows® XP/Vista/7/8/8.1/10 (32/64 bit)
  Linux 2.6.24 o successivo
  Mac OS X 10.10.3 o successivo

34

Contenuto della confezione

Hub USB 2.0 industriale
Cavo USB A/B
Kit di montaggio a parete
Kit di montaggio su guida DIN
- Morsettiera
- Manuale d'uso

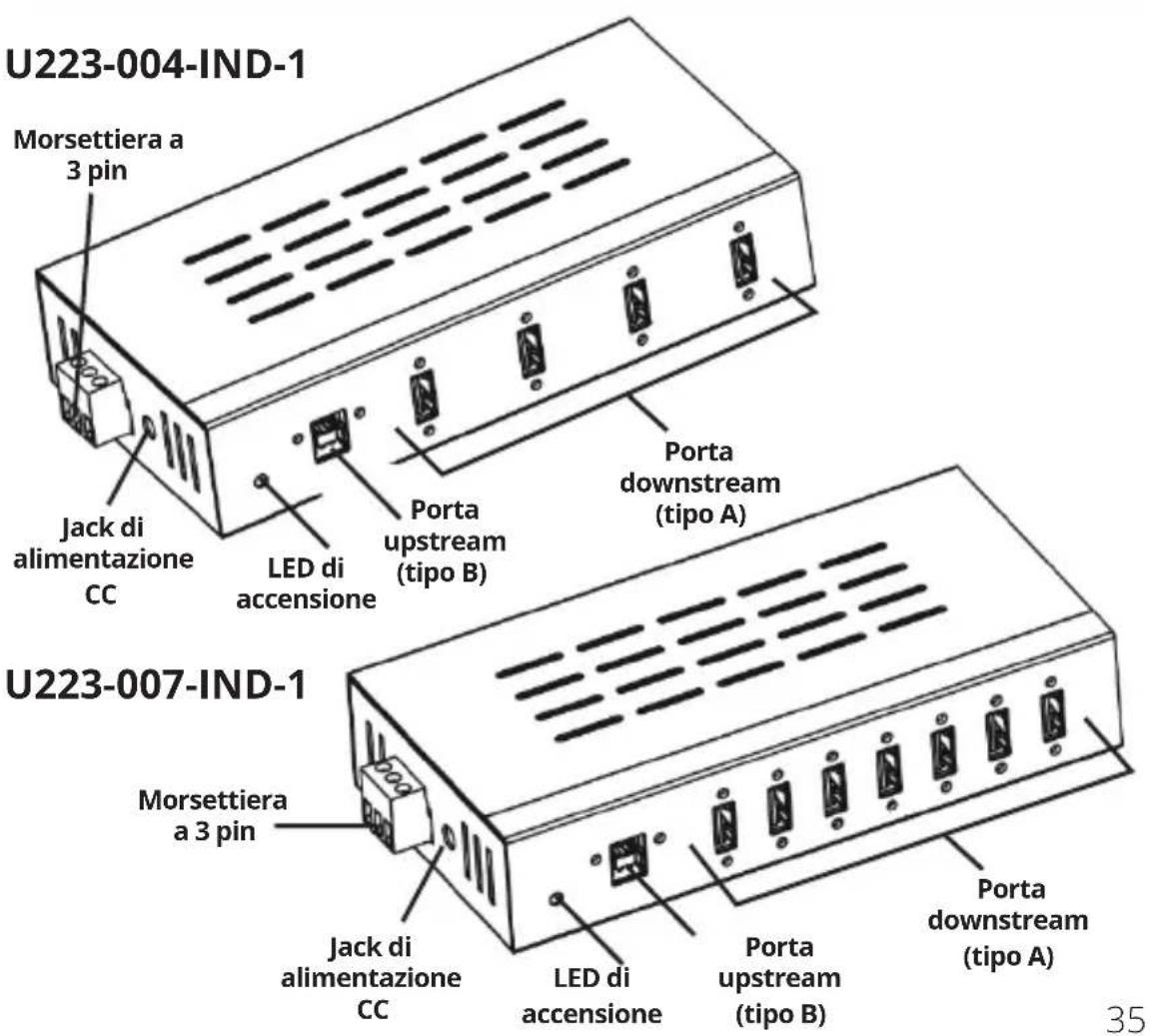

Descrizione dell'Hardware

Installazione

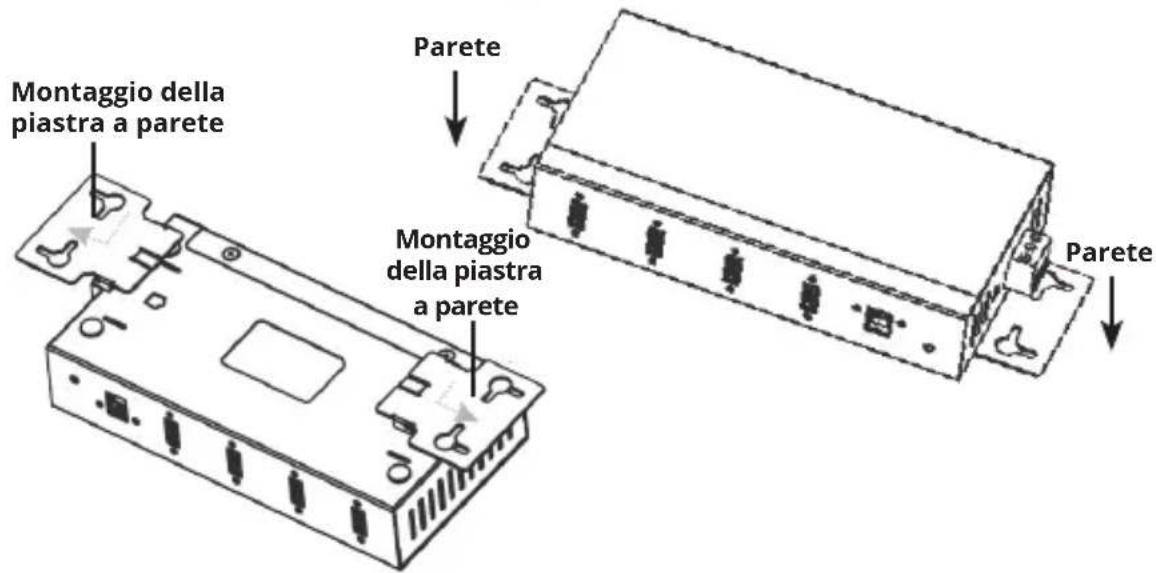

L'hub industriale più essere montato su una parete, se desiderato. Utilizzato il kit di montaggio a parete incluso per montare l'hub su una parete.

Collegare un adattatore di corrente (non incluso) all'hub USB. Il LED di alimentazione dovrebbe essere acceso fisso. L'alimentazione è facoltativa; tuttavia, per garantire che agli porta USB sia completamente alimentata, si consiglia di collegare un'alimentazione esterna.

Nota: la morsettiera e il jack di alimentazione CC NON DEVONO essere utilizzati simultaneamente.

Collegare il cavo USB dall'hub USB (porta Type-B) al sistematicel computer host.
Ilsystema operativo rileva immediatamente I'hub e lo installa automaticamente.
4 Una volta completata l'installazione, i dispositivi USB collegati vengono riconosciuti dall'hub.

36

Specifiche

Articolo Descrizione
Porte (4x) USB 2.0 (U223-004-IND-1) (7x) USB 2.0 (U223-007-IND-1)
Protezione ESD ESD 15 kV
Temperatura di funzionamento	Da 32° a 140°F (da 0° a 60°C)
Temperatura di conservazione	Da 14° a 176°F (da -10° a 80°C)
Umidità relativa Da 5 a 90% UR,enza condensa
Dimensioni (Lun. x Lar. x Alt.)	158 x 80 x 32 mm 1,26 x 3,15 x 6,22 pollici
Materialie dell'involucro Metallo
Approvazioni normative CE/FCC

Garanzia

GARANZIA LIMITATA DI 2 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di due (2) anni alla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a notre esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualiasi appearecchiatura per la riparazione. La presente garanzia non si applica alle appearecchiature che hanno subito danni a causa di incidenti, negligenza o uso errato o che sono state alterate o modificate in qualiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPOPARTICOLARE. Alcuni Stati non consentono la limitazione o l'escludione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come perdita di profitti o ricavi, perdita di attrezzature, perdita di utilizzo di attrezzature, perdita di software, perdita di dati,osti per articoli sostitutivi,reclami di terzi o altri.

Garanzia

RAEE: informazioni sulla conformità per i clienti e i riciclatori (Unione Europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese).
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di但这a apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di miglioramento continuo dei prodotti. Le specifiche sono soggette a modifiche alla preawiso.

Tutti diritti riservati

Pubblicazione n. 23-08-364 /

93-3BC6_REVB

Gennaio 2024

933BC6

Tutti i marchi sono di

proprietà dei rispetti

titolari.
