COOLSHOT LITE STABILIZED - Pointeur laser NIKON - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Pointeur laser
Plage de mesure	6 à 800 mètres
Précision de mesure	± 1 mètre
Stabilisation d'image	Oui, technologie de stabilisation d'image intégrée
Affichage	Écran LCD rétroéclairé
Alimentation	Pile CR2
Dimensions	119 x 75 x 41 mm
Poids	Approx. 200 g
Utilisation recommandée	Idéal pour le golf, la chasse et les activités de plein air
Entretien	Nettoyer l'objectif avec un chiffon doux, éviter les chocs
Sécurité	Ne pas diriger le laser vers les yeux
Garantie	2 ans

FOIRE AUX QUESTIONS - COOLSHOT LITE STABILIZED NIKON

Que faire si le pointeur laser ne s'allume pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment calibrer le Nikon Coolshot Lite Stabilized ?

Le Coolshot Lite Stabilized est pré-calibré en usine. Si vous pensez qu'il nécessite un recalibrage, veuillez contacter le service client de Nikon.

Pourquoi l'affichage est-il flou ou instable ?

Assurez-vous que l'objectif est propre et que vous tenez le pointeur fermement. Évitez de l'utiliser par temps venteux ou dans des conditions de faible luminosité.

Comment changer les unités de mesure ?

Appuyez sur le bouton de mode pour basculer entre les unités de mesure (mètres et yards) selon votre préférence.

Le produit est-il résistant à l'eau ?

Le Nikon Coolshot Lite Stabilized est conçu pour résister à des éclaboussures d'eau, mais il n'est pas étanche. Évitez de l'exposer à une immersion prolongée.

Comment prolonger la durée de vie des piles ?

Éteignez le pointeur laser lorsqu'il n'est pas utilisé et évitez d'utiliser des piles de faible qualité.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées via le site web de Nikon ou auprès de revendeurs agréés.

Que faire si le laser ne mesure pas correctement ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas d'obstacles entre le pointeur et la cible. Réinitialisez l'appareil en retirant les piles pendant quelques minutes.

Est-ce que le Coolshot Lite Stabilized est adapté aux débutants ?

Oui, le Coolshot Lite Stabilized est conçu pour être facile à utiliser, même pour les débutants.

Comment nettoyer l'objectif ?

Utilisez un chiffon en microfibre doux pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI COOLSHOT LITE STABILIZED NIKON

Instruction manual/Manuel d'utilisation

English 3

Français 21

English

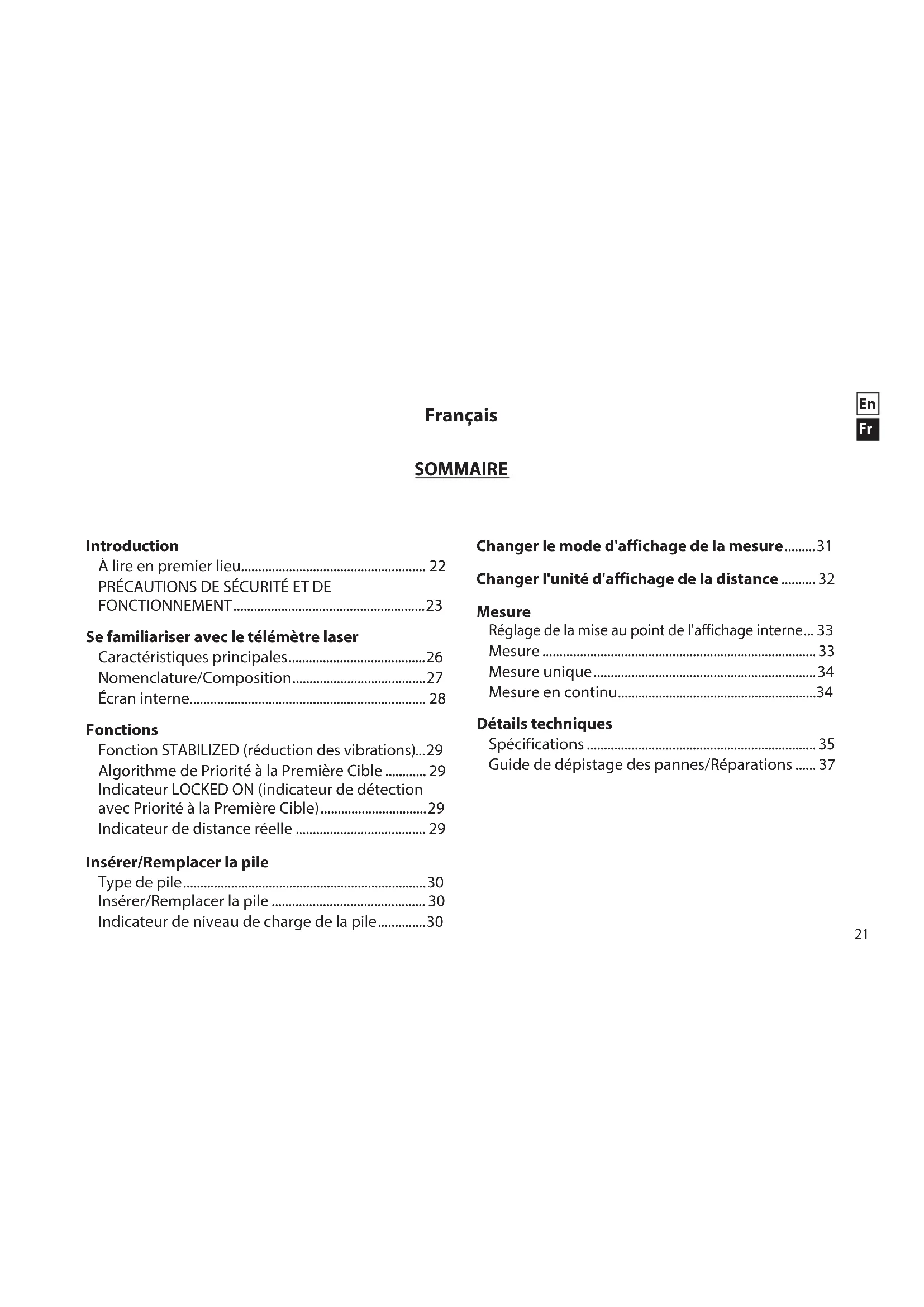

CONTENTS

Introduction

À lire en premier lieu.... 22

Se familiariser avec le télémètre laser

Caractéristiques principales....26

Nomenclature/Composition....27

Écran interne.... 28

Fonctions

Fonction STABILIZED (réduction des vibrations)...29

Algorithm de Priorité à la Première Cible ...... 29

Indicateur LOCKED ON (indicateur de détection avec Priorité à la Première Cible)....29

Indicateur de distance réelle 29

Insérer/Remplacer la pile

Type de pile....30

Insérer/Remplacer la pile 30

Indicateur de niveau de charge de la pile....30

Changer le mode d'affichage de la mesure....31

Changer l'unité d'affichage de la distance ..... 32

Mesure

Réglage de la mise au point de l'affichage interne... 33

Mesure 33

Mesure unique....34

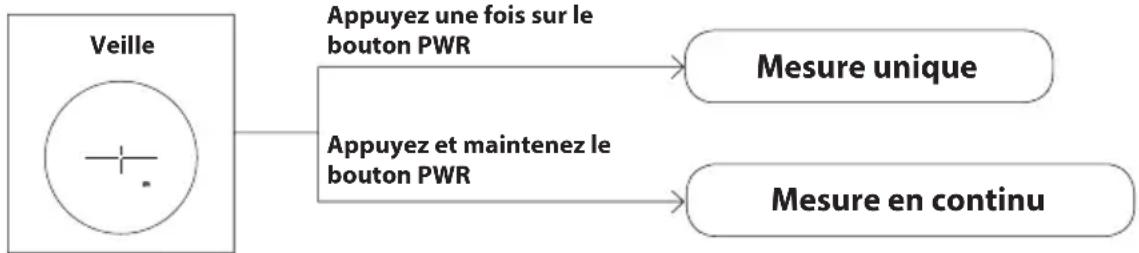

Mesure en continu....34

Détails techniques

Spécifications 35

Guide de dépistage des pannes/Réparations ..... 37

Introduction

■ À lire en premier lieu

Merci d'avoir choisi le télémètre laser Nikon.

Avant d'utiliser ce produit, lisez soigneusement ce manuel pour en garantir une utilisation correcte.

À la fin de votre lecture, gardez ce manuel à portée de main pour pouvoir vous y référer plus tard.

○● À propos du manuel

• Aucune section du manuel ne peut être reproduite, transmise, transcrite ou enregistrée dans un système d'enregistrement, ou traduit dans une autre langue, sous quelque forme que ce soit, sans l'autorisation écrite préalable de Nikon.
• Les illustrations et le contenu de l'affichage présentés dans ce manuel peuvent différer du véritable produit.
• Nikon ne saurait être tenu responsable des erreurs éventuelles présentes dans le manuel.
• L'apparence, les spécifications et les capacités de ce produit peuvent être modifiées sans avertissement.

○● À propos des contrôles d'interférences radio

- Cet appareil est conforme à la Partie 15 des Règles de la FCC. L'utilisation de cet appareil est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer des brouillages nuisibles et
(2) Cet appareil doit s'accommoder des brouillages auxquels il est soumis, y compris les brouillages qui peuvent provoquer des anomalies de fonctionnement.

- Après essais, les caractéristiques de cet appareil ont été jugées comme entrant dans les limites des dispositifs numériques de la classe B, telles que décrites à la Partie 15 des Règles de la FCC et de la directive CEM de l'UE. Ces limites ont été fixées dans le but d'apporter une protection raisonnable contre les brouillages des appareils domestiques. Cet appareil produit, utilise et peut émettre des fréquences radioélectriques. S'il n'est pas installé conformément aux instructions, ces ondes peuvent perturber les communications radio. Toutefois, même en cas d'installation conforme aux instructions, il peut arriver qu'un brouillage se produise en raison des conditions particulières d'installation. Si cet appareil perturbe la réception des émissions de radio ou de télévision, ce dont on peut s'assurer en le mettant sous tension puis hors tension, l'utilisateur est invité à prendre les mesures correctives suivantes :

• Modifier l'orientation de l'antenne de réception ou changer son emplacement.
• Augmenter la distance séparant l'appareil du récepteur de radio ou de télévision.
• Consulter le distributeur ou un technicien de radio/télévision expérimenté.

Remarque à l'intention des clients du Canada

CAN ICES-3(B)/NMB-3(B)

■ PRÉCAUTIONS DE SÉCURITÉ ET DE FONCTIONNEMENT

Respectez à la lettre les instructions de ce manuel pour utiliser ce produit en toute sécurité, et pour éviter tout risque de blessure ou de dommages à vous-même et à votre entourage. Pour pouvoir utiliser correctement ce produit, vous devez comprendre parfaitement le contenu de ce manuel.

ATTENTION

Indique qu'un emploi incorrect en ignorant les points susmentionnés peut se traduire par la mort ou de sérieuses blessures.

PRÉCAUTION

Indique qu'un emploi incorrect en ignorant les points susmentionnés peut se traduire par d'éventuelles blessures ou des dégâts matériels.

PRÉCAUTIONS DE SÉCURITÉ (Laser)

Ce produit utilise un faisceau laser invisible. Veillez à respecter ce qui suit :

ATTENTION

- N'appuyez pas sur le bouton PWR tout en regardant dans l'ouverture de l'émetteur laser. Vous pourriez endommager vos yeux.

• Ne visez pas les yeux.
• Ne pointez pas le faisceau laser vers d'autres personnes.
• Ne regardez pas les faisceaux laser avec d'autres instruments optiques, comme un objectif ou des jumelles. Vous pourriez endommager vos yeux.
• Si vous n'effectuez pas de mesures, ne placez pas vos doigts à proximité du bouton PWR pour éviter d'allumer le laser par accident.
• Si vous ne l'utilisez pas pendant une longue période de temps, retirez la pile.
• Ne pas démonter, modifier ou réparer le produit. L'émission de rayon laser pourrait être nocive pour votre santé. La garantie constructeur ne s'applique plus aux produits qui ont été démontés, modifiés ou réparés.
• Ne laissez pas le produit à la portée des enfants.

PRÉCAUTIONS DE SÉCURITÉ (Objectif monoculaire)

ATTENTION

• Ne regardez jamais directement le soleil, une lumière intense ou des faisceaux laser en utilisant ce produit. Ceci pourrait endommager gravement vos yeux ou provoquer la cécité.
• Les utilisateurs d'appareils médicaux tels que les stimulateurs cardiaques ne doivent pas utiliser ce produit et ses accessoires. Les aimants intégrés au produit et aux accessoires peuvent provoquer des dysfonctionnements des dispositifs médicaux. Veillez en outre à ne pas approcher les cartes de crédit et les supports électroniques de ce produit et de ses accessoires. Les données enregistrées pourraient être endommagées.

PRÉCAUTION

• Ne laissez pas le sac en plastique qui a servi à emballer ce produit ou d'autres petites pièces à la portée des enfants. Le sac pourrait bloquer leur bouche et leur nez, et les étouffer.
• Veillez à ce que des enfants n'avalent pas des petites pièces ou des accessoires par inadvertance. Si des enfants avalaient ce type de pièces, consultez immédiatement un médecin.

• Éteignez ce produit lorsqu'il n'est pas utilisé.
• Lorsque vous transportez ce produit, rangez-le dans son étui.
• Si ce produit ne fonctionne pas correctement pour quelque raison que ce soit, cessez immédiatement de l'utiliser et consultez un réparateur agréé par Nikon.
• Ne laissez pas ce produit dans un endroit instable. Il pourrait tomber et entraîner des blessures ou des pannes.
• N'utilisez pas l'appareil en marchant. Vous pourriez rencontrer un obstacle, ou tomber et causer des blessures ou une panne.
• Ne balancez pas ce produit par la bandoulière. Vous pourriez toucher d'autres personnes et causer des blessures.
• Les pièces en caoutchouc de ce produit (telles que l'œilleton) peuvent se détériorer si elles sont utilisées ou stockées pendant une longue période. Le caoutchouc détérioré peut coller aux vêtements et causer des taches. Vérifiez leur état avant l'utilisation et consultez un réparateur agréé Nikon si vous découvrez un défaut.
• L'utilisation de l'œilleton en caoutchouc sur une longue période de temps peut provoquer une irritation cutanée. Si vous remarquez ces symptômes, arrêtez d'utiliser le produit et consultez immédiatement un médecin.

PRÉCAUTIONS (Pile au lithium)

Une utilisation incorrecte peut entraîner une rupture ou une fuite de la pile au lithium, provoquant la corrosion de l'appareil ou des taches sur vos mains et vos vêtements.

Veillez à respecter ce qui suit :

• Installez la pile manière à ce que les pôles + et - soient correctement positionnés.
• La pile doit être retirée quand elle est déchargée ou si vous prévoyez de ne pas l'utiliser pendant une longue période de temps.
• Tenez la pile éloignée du feu ou de l'eau. Ne démontez jamais la pile.
• Ne rechargez jamais la pile au lithium.
• Ne court-circuitez pas les contacts du compartiment à pile.
• Ne transportez pas la pile avec des clefs ou des pièces dans une poche ou un sac. Il pourrait y avoir un court-circuit et une surchauffe.
• Si du liquide provenant d'une pile au lithium venait à entrer en contact avec un vêtement ou la peau, rincez immédiatement à grande eau. S'il venait à pénétrer dans les yeux ou la bouche, rincez à l'eau et consultez immédiatement un médecin.
• Lorsque vous jetez la pile au lithium, conformez-vous aux lois de recyclage locales.

PRÉCAUTIONS DE MANIPULATION ET DE FONCTIONNEMENT

• Ne soumettez pas ce produit à un choc physique.
• Si vous exercez accidentellement un fort choc physique ou que vous faites tomber le produit et que vous suspectez un dysfonctionnement, consultez immédiatement votre revendeur local ou un réparateur agréé Nikon.
• N'utilisez pas le produit sous l'eau.
• Essuyez la pluie, l'eau, le sable ou la boue de la surface du produit dès que possible au moyen d'un chiffon doux et propre.
• Lorsque ce produit est exposé à des changements de température extrêmes (suite à un déplacement soudain d'un endroit froid à un endroit chaud ou vice-versa), de la condensation peut se former à la surface de l'objectif. N'utilisez pas le produit tant que la condensation n'a pas disparu.
• Ne laissez pas le produit dans une voiture par temps chaud ou ensoleillé, ou près d'un appareil produisant de la chaleur.

- Ne laissez pas l'oculaire à la lumière directe du soleil. L'effet de condenseur de la lentille peut endommager la surface de l'écran interne.

SOINS ET PRÉCAUTIONS D'ENTRETIEN

OBJECTIF

Veillez à ne pas toucher directement la surface de l'objectif avec vos mains lorsque vous le nettoyez. Retirez la poussière ou les peluches avec un soufflet*. Pour les traces de doigt ou les autres taches qui ne peuvent être enlevées avec un soufflet, essuyez l'objectif avec un chiffon doux et sec ou un chiffon de nettoyage pour les lunettes, en utilisant un mouvement en spirale partant du centre de l'objectif pour aller vers les bords. Si vous frottez trop fort ou avec un tissu trop rêche, vous risquez d'endommager l'objectif. Si les salissures n'ont pas été éliminées, essuyez doucement l'objectif à l'aide d'un chiffon légèrement humecté avec du nettoyant pour objectif du commerce.

BOÎTIER PRINCIPAL

Après avoir retiré doucement la poussière avec un soufflet, nettoyez la surface du boîtier avec un chiffon doux et propre. Après l'utilisation au bord de la mer, essuyez le sel qui a pu se déposer sur la surface du boîtier avec un chiffon humide, doux et propre, puis essuyez-le avec un chiffon sec. N'utilisez ni benzène, ni diluant, ni d'autres produits nettoyants contenant des agents organiques.

RANGEMENT

En cas de forte humidité, de la condensation ou des moisissures peuvent se former sur les surfaces de l'objectif. Pour cette raison, rangez le produit dans un endroit frais et sec. Après utilisation un jour de pluie ou pendant la nuit, laissez-le sécher entièrement à température ambiante avant de le ranger dans un endroit frais et sec.

* Un soufflet est un outil de nettoyage en caoutchouc qui souffle de l'air par une petite buse.

Fr Symbole pour la collecte sélective applicable aux pays européens

Ce symbole indique que cette pile doit être collectée séparément. Les mesures suivantes concernent uniquement les utilisateurs européens.

• Cette pile doit être jetée séparément dans un point de collecte approprié. Ne la jetez pas dans une poubelle réservée aux ordures ménagères.
• Pour plus d'informations, contactez le détaillant ou les autorités locales responsables de la gestion des ordures.

Fr Symbole pour la collecte sélective applicable aux pays européens

Ce symbole indique que ce produit doit être collecté séparément. Les mesures suivantes concernent uniquement les utilisateurs européens.

• Ce produit doit être jeté séparément dans un point de collecte approprié. Ne la jetez pas dans une poubelle réservée aux ordures ménagères.
• Pour plus d'informations, contactez le détaillant ou les autorités locales responsables de la gestion des ordures.

Se familiariser avec le télémètre laser

■ Caractéristiques principales

• La fonction STABILIZED (réduction des vibrations) sert à limiter les effets de vibration des mains
• Utilise l'algorithme Priorité à la Première Cible qui permet de mesurer facilement l'éloignement d'un drapeau
• L'indicateur LOCKED ON (indicateur de détection avec Priorité à la Première Cible) s'illumine lors de la mesure de sujets qui se superposent et c'est la distance au sujet le plus proche qui s'affiche
• Télémètre 6× de qualité supérieure avec traitements multicouches
• Oculaire plus grand pour une lecture simplifiée
• Possibilité de permuter entre deux modes d'affichage interne de la mesure : le mode golf, qui affiche la distance de réglage de la pente (distance horizontale ± hauteur) et la distance réelle, et le mode distance réelle
• Le mode golf (par défaut) affiche la distance de réglage de la pente (distance horizontale ± hauteur), qui peut être pratique pour le golf
• Indicateur de distance réelle intégré
• Appuyez et maintenez le bouton PWR enfoncé pour activer la fonction de mesure en continu (pendant 8 secondes au maximum)
• Mise hors tension automatique (après environ 8 secondes d'inactivité depuis l'écran de veille)
• Étanchéité à la pluie : correspond à la classe de protection JIS/IEC 4 (IPX4) (dans les conditions d'essai Nikon)
• Laser EN/IEC de Classe 1M, invisible et sans danger pour les yeux

Ce produit utilise un faisceau laser invisible pour la mesure. Il mesure le temps nécessaire au faisceau laser pour effectuer un aller-retour entre le télémètre et la cible. La réflectivité du laser et les résultats de mesure dépendent des conditions environnementales et climatiques, ainsi que de la couleur, de la finition de surface, de la taille, de la forme et d'autres caractéristiques de la cible.

Les mesures peuvent être imprécises ou peuvent échouer dans les cas suivants :

• Temps de neige, pluie ou brouillard
• Cible petite ou mince
• Cible noire ou sombre
• La cible a une surface étagée
• La cible bouge ou vibre
• La cible est un plan d'eau
• La cible est visée à travers un verre
• La cible est en verre ou en miroir
- L'incidence du laser est oblique sur la surface réfléchissante de la cible

○● À propos des résultats de mesure

Cet appareil est un télémètre d'entrée de gamme. Ses résultats ne peuvent pas être utilisés comme preuve officielle.

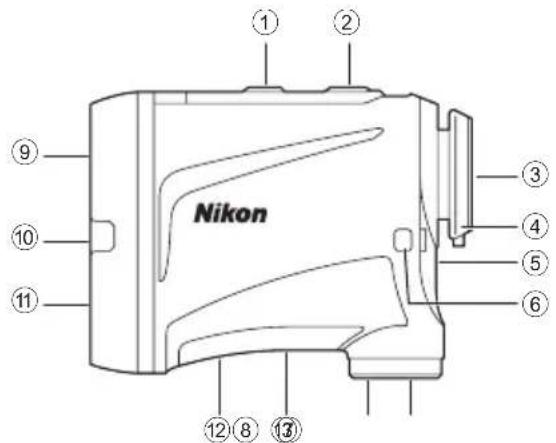

■ Nomenclature/Composition

Nikon ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

Composition

• Boîtier ×1
• Housse ×1

- Pile au lithium (CR2) × 1

① Bouton MODE
② Bouton PWR (Bouton POWER ON/Mesure)
③ Oculaire monoculaire 6×
④ Œilleton/Bague de réglage dioptrique
⑤ Index dioptrique
⑥ Òillet pour courroie
⑦ Couvercle du logement de la pile
⑧ Indication "Ouvert" pour le couvercle du logement de la pile
⑨ Objectif monoculaire/Ouverture de l'émetteur laser
⑩ Indicateur de distance réelle
⑪ Ouverture du détecteur laser invisible
⑫ Étiquette de référence du produit
⑬ Indication

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF

TELESCOPIC OPTICS

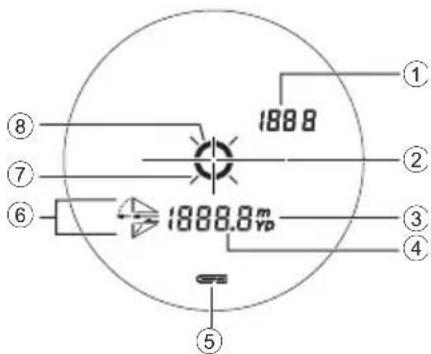

① Distance réelle (en mode golf)* --- : "Échec de la mesure" ou "Mesure de distance impossible"

② Repère de cible ——|—— : Visez la cible que vous souhaitez mesurer. Positionnez la cible au centre du repère.

③ Unité de mesure (m : mètre/YD : yard)

④ Distance ----: "Échec de la mesure" ou "Mesure de distance impossible"

⑤ Indicateur de niveau de charge de la pile

⑥ Indicateur de mode golf*

⑦ Marque d'émission laser : S'affiche lorsque le laser est en fonction pour une mesure. Ne regardez pas du côté de l'objectif tant que cette marque est visible.

⑧ Indicateur LOCKED ON (indicateur de détection avec Priorité à la Première Cible)

: Lors de la mesure de sujets qui se superposent et c'est la distance au sujet le plus proche qui s'affiche, l'indicateur s'illumine.

1888 1888.8m 1888.8Vp ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

* Pour plus de précisions, reportez-vous au chapitre "Changer le mode d'affichage de la mesure".
- L'affichage interne de ce produit est agrandi par l'oculaire. Même si vous voyez de la poussière à l'intérieur, cela n'affecte pas la justesse de la mesure.

Fonctions

■ Fonction STABILIZED (réduction des vibrations)

○● Activation et désactivation

La fonction STABILIZED (réduction des vibrations) s'active à la mise sous tension du télémètre laser. À la mise hors tension du télémètre laser, la fonction STABILIZED (réduction des vibrations) se désactive automatiquement.

■ Algorithme de Priorité à la Première Cible

Lors de la mesure de sujets qui se superposent, l'algorithme de Priorité à la Première Cible indique la distance au sujet le plus proche.

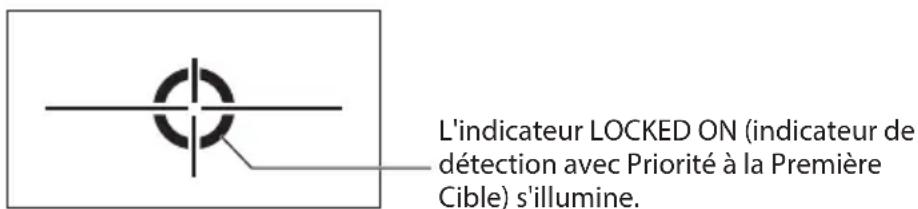

■ Indicateur LOCKED ON (indicateur de détection avec Priorité à la Première Cible)

Lors de la mesure de sujets qui se superposent, par exemple un drapeau avec des arbres dans le fond, c'est la distance au sujet le plus proche qui est affichée, et l'indicateur LOCKED ON (indicateur de détection avec Priorité à la Première Cible)* s'illumine dans le viseur.

* Mesure unique : Lors de la mesure de sujets qui se superposent, c'est la distance au sujet le plus proche qui s'affiche et l'indicateur apparaît.

Mesure en continu : Lorsque les valeurs affichées correspondent à un sujet qui se rapproche, l'indicateur apparaît.

L'indicateur LOCKED ON (indicateur de détection avec Priorité à la Première Cible) s'illumine.

■ Indicateur de distance réelle

Lorsque que le mode d'affichage de mesure est réglé sur la distance réelle, l'indicateur de distance réelle clignote lorsque le télémètre laser est sous tension.

Vous pouvez découvrir en un coup d'œil que la fonction d'inclinomètre n'est pas utilisée.

Insérer/Remplacer la pile

■ Type de pile

Pile au lithium 3V CR2 ×1

■ Insérer/Remplacer la pile

1. Ouvrez le couvercle du logement de la pile. Tournez le couvercle du logement de la pile dans le sens inverse des aiguilles d'une montre et retirez-le.
2. Insérer la pile. Pour remplacer la pile, sortez la pile usagée avant d'insérer la nouvelle.

Suivez le repère d'insertion de la pile à l'intérieur du logement de la pile pour insérer les extrémités + et - de la pile dans le bon sens (insérez la pile façon à ce que le - soit tournée vers l'extérieur). Si la pile n'est pas positionnée correctement, le télémètre laser ne fonctionnera pas.

1. Remettez le couvercle du logement de la pile.

Tournez le couvercle du logement de la pile dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit vissé à fond. Lorsque vous fixez le couvercle du logement de la pile, vissez-le bien à fond et vérifiez qu'il est bien fixé.

- Il se peut que le couvercle du logement de pile soit difficile à tourner en raison du joint en caoutchouc qui assure son étanchéité à l'eau.

■ Indicateur de niveau de charge de la pile

Affichage Description
	Ne s'affiche que pendant 2 secondes après la mise sous tension.	Charge suffisante pour le fonctionnement.
	Ne s'affiche que pendant 2 secondes après la mise sous tension.	Le niveau de charge de la pile devient faible. Préparez-vous à remplacer la pile.
	S'affiche en continu.	Le niveau de charge de la pile est faible. La pile doit être remplacée.
	Clignote. S'arrête automatiquement après avoir clignoté 3 fois.	La pile est déchargée. Veuillez remplacer la pile.

Changer le mode d'affichage de la mesure

Vous pouvez basculer entre les deux modes (voir la figure ci-dessous) selon votre style de jeu de golf. Les informations affichées diffèrent selon le mode. Le réglage par défaut en sortie d'usine est le mode golf.

1. Appuyez sur le bouton PWR pour activer le télémètre laser.
2. À chaque pression sur le bouton MODE, l'affichage bascule d'un mode de mesure à l'autre.

Mode golf : Distance ajustée à la pente (distance horizontale ± hauteur) et distance réelle Montée Pente Distance réelle 123 163.4" Distance de réglage de la pente (distance horizontale ± hauteur) Sans objet Mode distance réelle Sans objet 123.0" Distance réelle

• En mode distance réelle, l'indicateur de distance réelle clignote.
• Le réglage est enregistré même lorsque le télémètre laser est désactivé.

Changer l'unité d'affichage de la distance

Pour l'unité d'affichage des résultats de mesure, sélectionnez YD (yards) ou m (mètres). Le réglage par défaut est YD (yard).

1. Appuyez sur le bouton PWR pour activer le télémètre laser.
2. Appuyez sur le bouton MODE pendant au moins 1,5 seconde, puis relâchez-le dès que l'unité d'affichage de la distance a changé.

- Le réglage est enregistré même lorsque le télémètre laser est désactivé.

Mise en garde — Les contrôles, les ajustements ou l'utilisation d'autres procédures que celles spécifiées dans ce document peuvent engendrer des effets négatifs ou des dommages pour votre santé, dus aux émissions laser.

- Avant d'effectuer une mesure, confirmez chaque réglage des menus en vous reportant pour cela aux chapitres "Changer le mode d'affichage de la mesure" et "Changer l'unité d'affichage de la distance".

■ Réglage de la mise au point de l'affichage interne

Si l'affichage interne est flou, réglez la mise au point à l'aide de la procédure suivante.

1. Appuyez sur le bouton PWR pour activer l'appareil.
2. Regardez à travers l'oculaire et faites tourner la bague de réglage dioptrique jusqu'à ce que l'affichage interne soit net.

Bague de réglage dioptrique

■ Mesure

1. Appuyez sur le bouton PWR pour activer l'appareil.

- Si vous n'utilisez pas le bouton pendant environ 8 secondes, l'appareil s'éteindra automatiquement.

1. Visez la cible.

Positionnez le centre du repère sur la cible.

Immédiatement après la mise sous tension

Repère de cible

1. Appuyez sur le bouton PWR pour effectuer la mesure.

Une fois la mesure terminée, les résultats mesurés s'affichent pendant 8 secondes environ, puis l'appareil se met automatiquement hors tension.

Appuyez sur le bouton PWR lorsque l'appareil est sous tension pour effectuer à nouveau la mesure.

■ Mesure unique

Une seule pression sur le bouton PWR déclenche une mesure unique, puis affiche les résultats.

Exemple d'affichage de distance mesurée

Exemple d'échec de mesure

■ Mesure en continu

Appuyez et maintenez le bouton PWR pour prendre une mesure continue, pendant 8 secondes au maximum. Pendant la mesure, le résultat mesuré s'affiche tandis que la marque d'émission laser clignote. Si vous relâchez le bouton, la mesure continue s'arrête.

○● Lorsque vous mesurez un drapeau sur un parcours de golf Maintenez le drapeau au centre du viseur pendant toute la durée de la mesure en continu, afin de minimiser les vibrations liées au maintien à la main.

Détails techniques

■ Spécifications

Plage de mesure (distance réelle) 7,5-1090 mètres/8-1200 yards
Affichage de distance (incrément)	Distance réelle (supérieure) : Tous les 1 m/yd.Distance réelle (inférieure) : Tous les 0,5 m/yd.Distance de réglage de la pente (inférieure) : Tous les 0,2 m/yd.
Précision (distance réelle)*1	±0,75 m/yd. (moins de 700 m/yd.)±1,25 m/yd. (700 m/yd. et au-delà, moins de 1000 m/yd.)±1,75 m/yd. (1000 m/yd. et au-delà)
Grossissement (×) 6
Diamètre effectif de la lentille de l'objectif (mm)	21
Champ angulaire (réel) (°) 7,5
Pupille de sortie (mm) 3,5
Dégagement oculaire (mm) 18,0
Réglage dioptrique ±4 m	-1
Dimensions (L × H × l) (mm/in.)	96 × 74 × 41/3,8 × 2,9 × 1,6
Poids (g/oz.) Environ 170/6,0 (sans la pile)
Température de fonctionnement (°C/°F) -10	— +50/14 — 122
Humidité ambiante de fonctionnement (%RH)	80 ou moins (sans condensation)
Alimentation	Pile CR2 au lithium ×1 (3V CC)Arrêt automatique (après environ 8 secondes de non-utilisation)
Structure Etancheite a la pluie	*2
Compatibilité électromagnétique	FCC Chapitre15 Sous-Partie B classe B, UE : Directive CEM, AS/NZS,VCCI classe B, CU TR 020, ICES-003
Environnement RoHS, WEEE
Classification laser	IEC60825-1 : Classe 1M/Produit LaserFDA/21 CFR Partie 1040.10 : Produit Laser de Classe I
Longueur d'onde (nm)	905

Durée d'impulsion (ns) 9,7
Puissance de sortie (W) 33,8
Divergence du faisceau (mrad) Verticale : 0,25, Horizontale : 1,8

• Les spécifications du produit peuvent ne pas être atteintes en fonction de la forme, de la texture et de la nature de l'objet ciblé, et/ou des conditions météorologiques.
  *1 Dans les conditions de mesure Nikon.
  *2 Ce produit correspond à la classe de protection JIS/IEC 4 (IPX4) (dans les conditions d'essai Nikon). Cette classification ne garantit pas l'etancheite a l'eau de l'unite, ni l'absence de dommages ou problèmes en toutes circonstances. Veuillez observer les precautions suivantes lors de son utilisation :

- N'utilisez pas et ne mettez pas ce produit sous l'eau courante.

- Si de l'humidite apparait sur les pieces mobiles, cessez d'utiliser ce produit et essuyez-la.

Durée de vie de la pile

Environ 8000 fois (à environ 20°C (68°F))

Cette valeur peut varier selon la température et d'autres facteurs. Utiliser uniquement comme indication.

- La pile fournie avec ce télémètre laser Nikon sert à en vérifier le fonctionnement. À cause de la décharge naturelle, la durée de vie de la pile sera probablement plus courte que la valeur ci-dessus.

■ Guide de dépistage des pannes/Réparations

Si ce produit ne fonctionne pas comme prévu, consultez cette liste avant de contacter votre revendeur local ou le magasin où vous l'avez acheté.

○● S'il y a un problème avec le produit.

Problème Cause/Solution
• Ne s'allume pas	• Appuyez sur le bouton PWR (sur le dessus du boîtier).• Vérifiez si la pile est insérée correctement.• Remplacez la pile avec une pile neuve.
• Impossible d'effectuer une mesure• Résultat anormal	• Vérifiez les réglages.• Confirmez que vous pouvez mesurer une cible large et proche (par exemple : un bâtiment situé à environ 15 m/yd. devant vous).• Nettoyez la surface de la lentille si nécessaire.
• Impossible de déterminer si la fonction STABILIZED (réduction des vibrations) fonctionne	• Comparez les vibrations de la cible dans le viseur lorsque le télémètre laser est allumé et éteint.• À la mise sous tension du télémètre laser, la fonction STABILIZED (réduction des vibrations) est toujours activée.
• Impossible de désactiver la fonction STABILIZED (réduction des vibrations)	• La fonction STABILIZED (réduction des vibrations) s'active à la mise sous tension du télémètre laser. À la mise hors tension du télémètre laser, la fonction STABILIZED (réduction des vibrations) se désactive automatiquement.• Il n'est pas possible d'activer ou de désactiver manuellement la fonction STABILIZED (réduction des vibrations).
• De légers bruits sont émis à la mise sous tension et à la mise hors tension	• Le moteur du système STABILIZED (réduction des vibrations) peut produire un léger bruit. Ce bruit est normal, continuez à utiliser le télémètre laser.
• Des bruits se font entendre à l'intérieur du boîtier lorsqu'il est secoué et hors tension	• Le mécanisme de stabilisation bouge à l'intérieur. Ces bruits sont normaux. Ces bruits ne se font pas entendre lorsque le produit est sous tension, même si on le secoue.
• [E] s'affiche à l'écran	• Indique une erreur. Veuillez contacter votre revendeur ou le magasin dans lequel vous avez acheté le produit.

- Si vous avez besoin d'une réparation, veuillez contacter votre revendeur local ou le magasin dans lequel vous avez acheté le produit.

Ne réparez pas et ne démontez pas le produit. Un incident sérieux pourrait se produire.

Remarque : Nikon n'est pas responsable des dommages directs ou indirects si l'utilisateur tente de réparer ou de démonter le produit.

- À propos des pièces de performance pouvant être réparées et de la période réparable

La période réparable est comprise dans la période de détention des pièces de performance pour réparation (pièces nécessaires pour maintenir les performances). Dans certains cas, des réparations peuvent être possibles même après la période de conservation des pièces. Veuillez donc contacter un service après-vente Nikon, le magasin où vous avez acheté le produit ou votre revendeur le plus proche. En outre, s'il s'avère que le produit est intégralement endommagé suite à un dysfonctionnement ou un dommage causé par une submersion, un incendie ou une chute, il ne pourra pas être réparé, même pendant la période de détention. L'évaluation du degré de défaillance ou de dommage est à la discrétion du service après-vente Nikon.

Memo
