SDV1121T - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Philips
Modèle	SDV1121T
Bandes supportées	UHF (300 MHz - 3 GHz) et VHF (30 MHz - 300 MHz)
Compatibilité	ATSC, HDTV, télévision numérique terrestre
Connexion au téléviseur	Câble coaxial intégré (connecteur RCA)
Dimensions (approx.)	Hauteur max. 40 cm (dipôles déployés), base 15 x 10 cm
Poids (approx.)	200 g
Alimentation	Passive (aucune alimentation externe requise)
Matériau	Plastique ABS et métal
Couleur	Noir
Garantie	Limitée à 1 an
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; éviter les flammes nues ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Support technique par email : [e-mail]
Informations générales	Conçue pour une utilisation intérieure ; optimale près d'une fenêtre

FOIRE AUX QUESTIONS - SDV1121T PHILIPS

Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions ATSC ?

Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV sur les bandes passantes UHF et VHF.

Où dois-je placer l'antenne pour obtenir la meilleure réception possible ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur. Éloignez-la de toute surface métallique pour éviter les interférences.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique. Assurez-vous que l'antenne est correctement orientée pour que le tuner puisse recevoir les chaînes disponibles.

Comment installer l'antenne pour une réception UHF ?

Allumez le téléviseur et choisissez la chaîne souhaitée. Orientez le support d'antenne vers l'émetteur jusqu'à obtenir une réception satisfaisante.

Comment installer l'antenne pour une réception VHF ?

Déployez les dipôles télescopiques au maximum. Allumez le téléviseur et déplacez les dipôles dans plusieurs directions vers le haut et le bas jusqu'à obtenir une réception satisfaisante.

Que faire si la réception est mauvaise ?

Vérifiez qu'il n'y a pas d'obstacles entre l'antenne et l'émetteur. Éloignez l'antenne des surfaces métalliques. Essayez de placer l'antenne près d'une fenêtre. Consultez www.antennaweb.org pour connaître la distance des émetteurs locaux.

Comment nettoyer l'antenne ?

Essuyez l'antenne avec un chiffon sec et non pelucheux. N'utilisez pas de liquides, de sprays ou de produits abrasifs.

Cette antenne est-elle garantie ?

Oui, Philips offre une garantie limitée d'un an à compter de la date d'achat, couvrant les défauts de matériel et de fabrication. Conservez votre reçu original.

Puis-je utiliser cette antenne avec un téléviseur analogique ?

Oui, l'antenne peut recevoir les signaux analogiques VHF et UHF, mais elle est optimisée pour les signaux numériques ATSC.

Comment contacter le support technique Philips ?

Envoyez un e-mail décrivant le problème et indiquant la référence du modèle à [e-mail]. Vous pouvez également appeler le 919-573-7854 pour une assistance sous garantie.

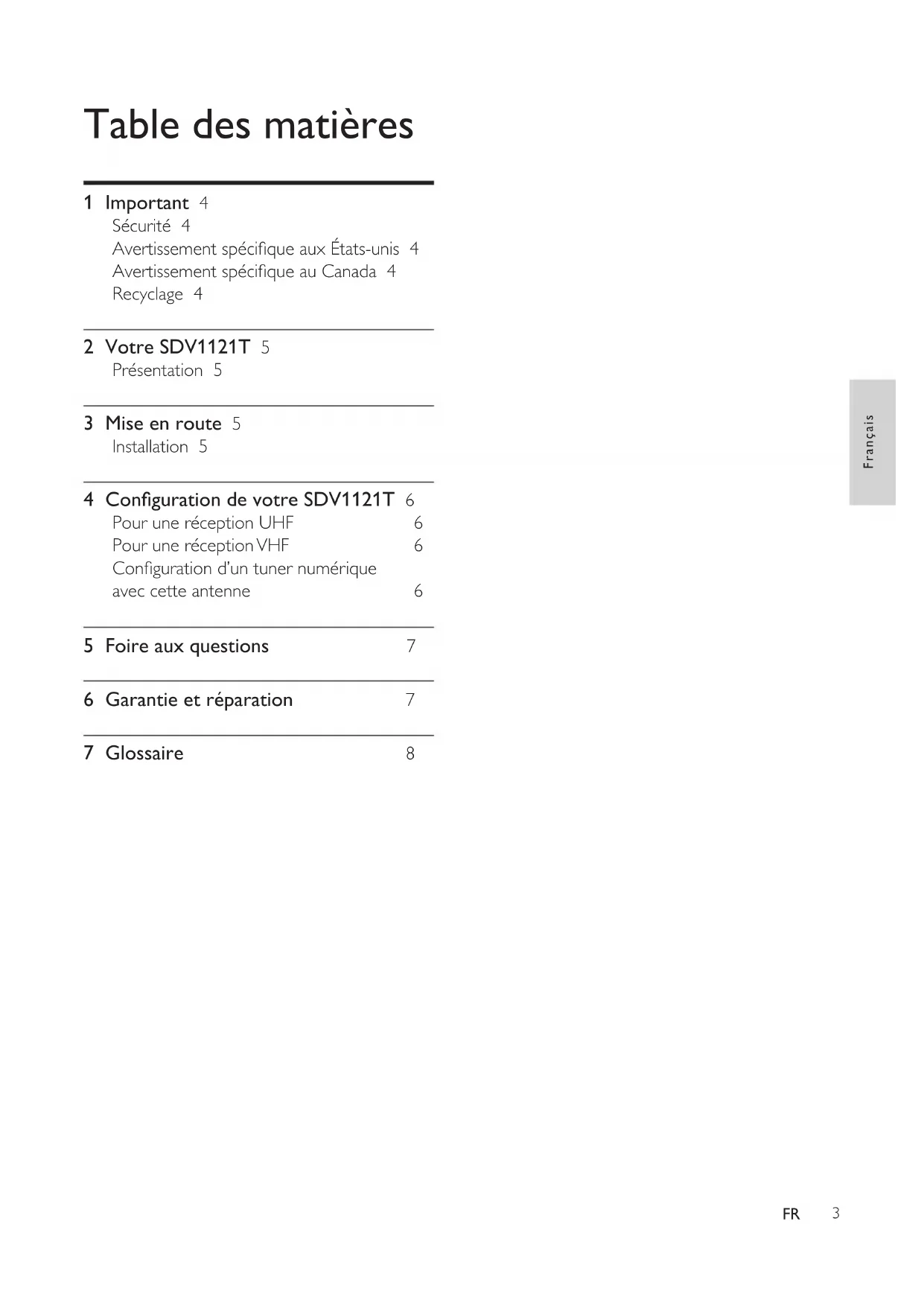

MODE D'EMPLOI SDV1121T PHILIPS

Avertissement spécifique aux États-unis 4

Avertissement spécifique au Canada 4

Recyclage 4

2 Notre SDV1121T 5

Présentation 5

3 Mise en route 5

Installation 5

4 Configuration de votre SDV1121T 6

Pour une réception UHF 6
Pour une réception VHF 6
Configuration d'un tuner numérique
avec cette antenne 6
5 Foire aux questions 7
6 Garantie et réparation 7
7 Glossaire 8

1 Important

Sécurité

Ce manuel contient des informations
importantes sur l'antenne de télévision
d'intérieur Philips. Lize-le attentivement avant
de commencer I installation et la configuration. L'appareil ne doit pas etre exposé aux fuites et aux éclaboussures.Aucun objet rempli de liquide, par exemple un vase, ne doit etre place sur I'appareil. Pour couper complètement I'alimentation, debranchez la prise secteur de I'appareil. Si la fiche d'alimentation secteur estutilisée comme dispositif de sectionnement, elle-ci doit rester facilement accessible. Aucune flamme nue, par exemple une . bougie allumée, ne doit etre place sur I'appareil.

Avertissement spécifique aux États-unis

À l'issue des tests dont il a fait l'objet, cet équipement a été déclaré conforme à la section 15 de la reglementation FCC applicable aux apparèils numériques de classe B. Ces limites sont conçues pour fournir une protection suffisante contre les interférences nuisibles dans les installations résidentielles. Cet équipement génére, utilise et peut émettre des ondes radioélectriques. Il est susceptible de creer des interférences nuisibles dans les communications radioélectriques s'il n'est pas installé ou utilisé conformément aux instructions du manuel.
Cependant, l'absence d'interférences dans une installation particulière n'est pas garantie. Dans le cas où cet équipement créerais des interférences avec la réception radio ou télévisée, ce qui peut être vérifié en éteignant et en rallumant l'appareil, il est conseillé d'essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes: déplacer l'antenne de réception ; augmenter la distance entre l'équipement et le récepteur;

relier l'équipement à une prise de courant • située sur un circuit différent de celui sur lequel le récepteur est connecté ; prendre conseil auprès d'un distributeur • ou d'un technicien radio/TV qualifié.

Avertissement spécifique au Canada

Clause de classe B

Cet apparéil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux apparéils numérique de classe B prescrites dans le Reglement sur le Brouillage Radioélectrique édicté par le Ministère des Communications du Canada.
Cet apparéil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Recyclage

Votre produit a ete concu et fabrique a l'aide de materiaux et composants de haute qualite, recyclables et reutilisables.

Ne mettez jamais votre produit au rebut avec vos déchets menagers. Renseignez-vous sur les réglementations locales concernant la collecte des produits électriques et électroniques. La mise au rebut citoyenne de votre ancien produit permet de protégger l'environnement et la santé.

L'emballage de ce produit a ete concu pour etre recyclé. Pour plus d'informations sur le recyclage de I'emballage, contactez les autorites locales.

Sur un produit, ce logo signifie qu'une contribution financière a ete versee au systeme de recuperation et de recyclage national correspondant.

© 2010 Koninklijke Philips Electronics N.V. Tous droits réservés. Toutre reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

2 Notre SDV1121T

Felicitations pour votre achat et bienvenue dans le monde de Philips!

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante: www.philips.com/welcome.

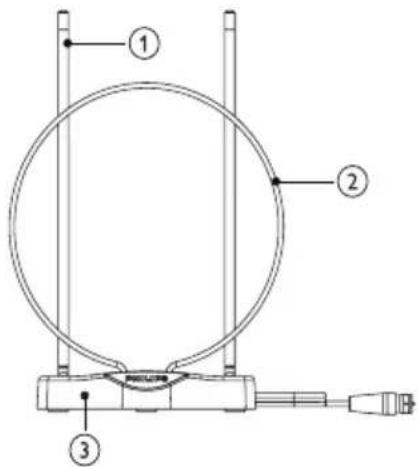

Présentation

1 Antenne VHF
2 Antenne UHF
3 Support d'antenne

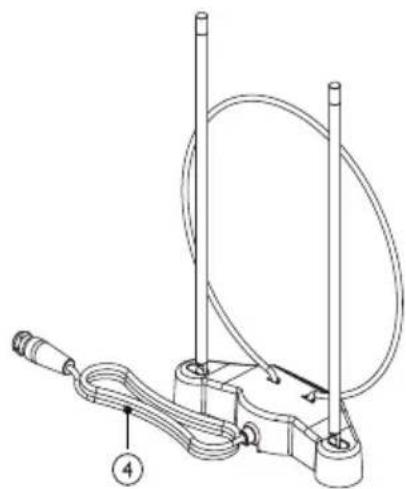

4 Câble coaxial (pour la

connexion au téléviseur)

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, lisez le manuel d'utilisation de votre téléviseur avant de commencer. Reglez le téléviseur pour qu'il recoive le signal de l'antenne à la place du cable ou du satellite.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour deGXmeilleurs résultats, assurez-vous que I'antenne fait face à I'émetteur.

Remarque

Choisissez un emplacement a proximite d'une fenetre : l'antenne identifiera clairement la position de I'emetreur.

Remarque

Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

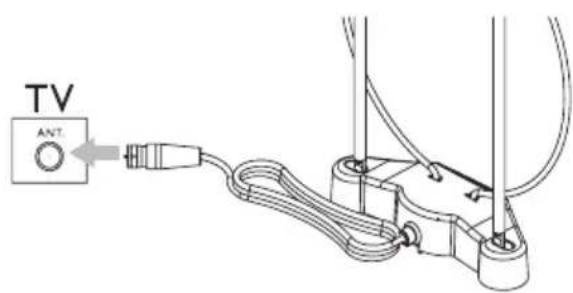

Connexion au téléviseur

1 Une extrémité du cable coaxial est déjà branchée sur la sortie du signal de l'antenne.
2 Branchez l'autre extrémite sur l'entrée du récepteur TV.

4 Configuration de votre SDV1121T

Pour une réception UHF

1 Allumez le téléviseur etCHOisissez la chaine/station souhaitatione.
2 Orientez le support d'antenne vers l'émetteur jusqu'à obtenir une réception satisfaisante.

Conseil

Pour deGXmeilleurs résultats,assurez-vous que I'antenne UHF fait face à I'emetteur.

Pour une réception VHF

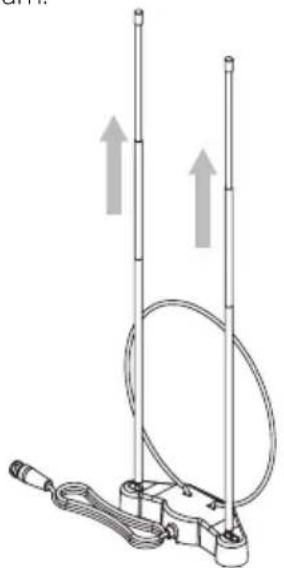

1 Déployez les dipôles téléscopiques au maximum.

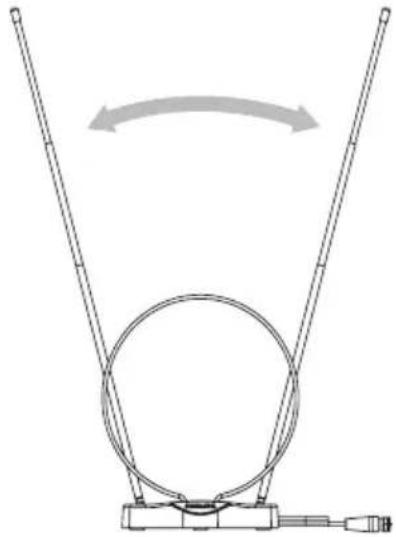

2 Allumez le téléviseur etCHOisissez la chaine/station souhaitee. Deplacez les dipôles dans plusieurs directions vers le haut et le bas jusqu'à obtenir une réception satisfaisante.

Remarque

Pour savoir comment vérifier la distance entre les émetteurs de programmes TV locaux et l'emplacement où vous vous trouvez, consultez le site www.antennaweb.org.

Configuration d'un tuner numérique avec cette ANTENNE

Le tuner TV numérique vous permet d'installer toutes leschains despondibles.Ce processus automatique fait partie de la configuration du tuner.Assurez-vous que I'antenne a eté configurée correctement pour que le tuner puisse receivevoir leschains despondibles.

Branchez l'antenne sur un tuner • numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.

5 Foire aux questions

Cette antenne peut-elle receivevoir des émissions numériques ou fonctionner avec des émissions ATSC?

Oui, cette antenné est conçue pour receivevoir des émissions ATSC et HDTV sur les bandes passantes UHF et VHF.

Où doit je placer l'antenne pour obtenir la meilleure réception possible?

Choisissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Puis-je configurer cette antennae avec un tuner numérique?

Oui, cette antennpe peut etre configurée avec un tuner numérique.

Conseil

Pour plus d'informations, voir la section « Configuration d'un tuner numérique avec cette ANTENNE »

6 Garantie et réparation

Garantie limitée à un an : Philips garantit que ce produit est exempt de defaults de matériel, de fabrication et d'assemblage, dans des conditions normales d'utilisation, conformément aux caractéristiques techniques et avertissements, pour une période d'un an à compter de la date d'achat du produit. L'extension de cette garantie

est accordée uniquement à l'acheteur d'origine de ce produit et n'est pas transférable. Pour exercer les droits qui vous sont conférés par la presente garantie, vous doivent fournir le reçu original attesting de l'achat sur lequel figure le nom du produit ainsi que la date d'achat. Pour contacter l'assistance clientèle ou bénéficier d'un service sous garantie, appelez le : 919-573-7854. AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE N'EST PRÉVUE. Philips s'engage uniquement à réparer ou à remplancer le produit à sa propre convenance. Les dommages accessioires, particuliers et indirects ne sont pas couverts par cette garantie, et ce, dans les limites autorisées par la loi. Cette garantie vous permet de jourir de droits spécifiques. Vous pouvez également jourir d'autres droits, selon les États.

Pour plus d'informations sur la garantie, visitez le site www.philips.com/welcome

Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la reférence du modele et compteant une description détaillée du problème à l'adresse : [e-mail]

7 Glossaire

A

Antenne

Appareil pouvant seprésenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

Le Advanced Television Systems Committee, Inc., est une organisation internationale à but non lucratif quiélaboré des normes facultatives pour télévision numérique. Les nomes de télévision haute définition définies par le ATSC produit des images 16:9 (écran large) dont la taille peut atteindre 1920× 1080 pixels -- plus de six fois supérieure à la résolution de la nombre précédente. Cependant, plusieurs tailles d'image différentes sont également prises en charge. Ainsi, une seule châne TV 6 MHz peut diffuser jusqu'à six « chaînes virtuelles » de définition standard.

C

Cable coaxial

Conducteur en cuivre mono-brin, entoure d'une couche isolante recouverte d'un ruban de cuivre blindo et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (televiseur de définition standard ou SDTV). HDTV est diffusée numérique. Les ancients systèmes utilisient la diffusion analogique, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui nécessrent moins de bande passante en raison de la compression video numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

V

VHF (Very high frequency, très haute fréquence)

En radio ou télédiffusion: gamme de fréquences des ondes electromagnétiques qui se situe entre 30 MHz et 300 MHz.
