Type de produit	Bloc d'alimentation modulaire pour ordinateur (compatible chargeur de téléphone via adaptateurs)
Marque	Seasonic
Modèle	Prime GX1300
Puissance nominale	1300 W
Connecteurs principaux	20/24 broches ATX, 4+4 broches EPS12V, connecteurs périphériques SATA/Molex
Technologie de câbles	Modulaire (câbles amovibles)
Ventilateur	Intégré, orientation adaptable selon le boîtier
Interrupteur marche/arrêt	Oui, à l'arrière
Sécurité	Ne pas ouvrir, ne pas obstruer la ventilation, utiliser uniquement les câbles fournis
Entretien et nettoyage	Conserver au sec, à l'abri de l'humidité ; ne pas nettoyer l'intérieur
Compatibilité	Norme ErP 2013 (nécessite mise à jour BIOS et configuration adéquate)
Garantie	Contre défauts de fabrication, couvre réparation ou remplacement (voir conditions)
Pays de fabrication	Non spécifié
Périphériques compatibles	Carte mère, disques durs, cartes graphiques, périphériques USB via adaptateur
Dimensions (estimées)	150 x 86 x 140 mm (format ATX)
Poids (estimé)	Environ 2,5 kg
Usage prévu	Intégration dans un ordinateur de bureau ; non destiné à une utilisation externe
Alimentation d'entrée	100-240 V AC, 50-60 Hz

FOIRE AUX QUESTIONS - Prime GX1300 SEASONIC

Ce bloc d'alimentation peut-il être utilisé comme chargeur de téléphone portable ?

Oui, indirectement. Le bloc d'alimentation Prime GX1300 fournit une tension continue (12V, 5V, 3.3V) que vous pouvez utiliser avec un adaptateur USB approprié pour charger des téléphones. Assurez-vous que l'adaptateur supporte la puissance et les tensions délivrées.

Quels câbles sont inclus avec le Seasonic Prime GX1300 ?

L'emballage contient le bloc d'alimentation, un set de câbles modulaires (ATX 20/24 broches, EPS12V, SATA, Molex, etc.), un câble secteur et un manuel d'utilisation.

Est-il sécuritaire d'ouvrir le bloc d'alimentation ?

Non, ne l'ouvrez jamais. L'intérieur contient des hautes tensions dangereuses. Ouvrir le bloc annule la garantie et présente un risque de choc électrique.

Comment installer le Seasonic Prime GX1300 dans un ordinateur ?

Éteignez l'ordinateur, débranchez le câble secteur. Ouvrez le boîtier, fixez l'alimentation avec les vis fournies, branchez les câbles modulaires sur le bloc puis sur la carte mère et les périphériques. Consultez le manuel pour les détails.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que le câble secteur est branché, que l'interrupteur est sur 'I', que la prise murale fonctionne, et que tous les connecteurs sont bien enfichés. Si la carte mère est défectueuse, l'alimentation peut ne pas démarrer.

Puis-je utiliser des câbles modulaires d'autres marques ?

Non, utilisez uniquement les câbles Seasonic fournis. Les connecteurs et le câblage peuvent différer et causer des dommages ou un incendie.

Quelle est la durée de la garantie ?

La garantie couvre les défauts de fabrication à partir de la date d'achat. Seasonic répare ou remplace le produit. Les conditions exactes varient selon la région. Visitez www.seasonic.com/rma pour plus d'informations.

Comment nettoyer le bloc d'alimentation ?

Nettoyez uniquement l'extérieur avec un chiffon sec. Ne soufflez pas d'air comprimé à l'intérieur. Gardez les grilles de ventilation dégagées.

Le Seasonic Prime GX1300 est-il compatible avec la norme ErP 2013 ?

Oui, il est compatible. Pour une efficacité optimale, mettez à jour le BIOS de votre carte mère et activez les options d'économie d'énergie selon les recommandations ErP.

Puis utiliser ce bloc d'alimentation en extérieur ?

Non, il est conçu pour une intégration dans un ordinateur et doit être utilisé dans un environnement sec, à l'abri de l'humidité. Ne pas utiliser en extérieur.

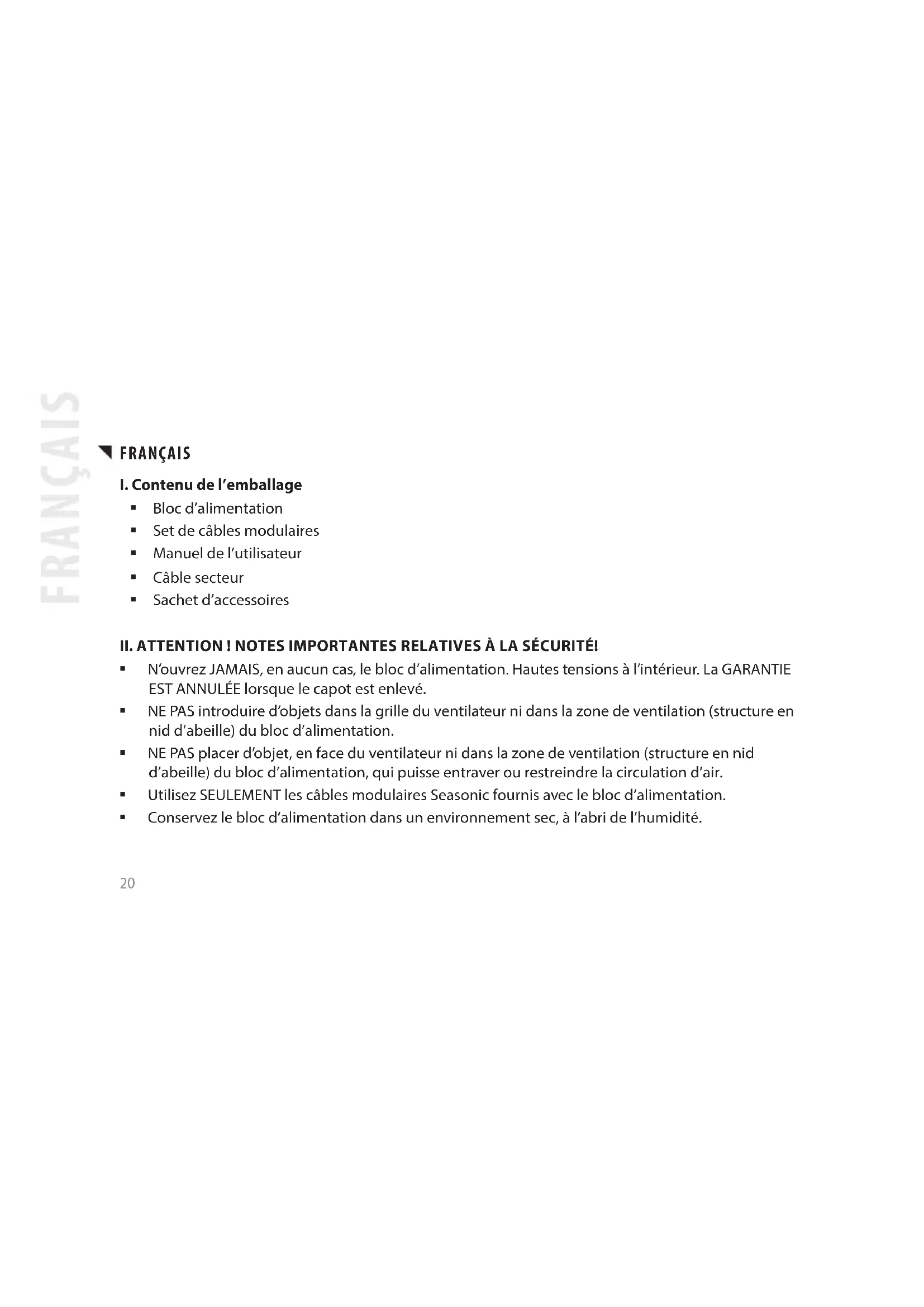

MODE D'EMPLOI Prime GX1300 SEASONIC

I. Contenu de l'emballage

■ Bloc d'alimentation
■ Set de câbles modulaires
■ Manuel de l'utilisateur
Câble secteur
■ Sachet d'accessoires

II. ATTENTION ! NOTES IMPORTANTES RELATIVES À LA SÉCURITÉ!

N'ouvrez JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé.
■ NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation.
■ NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air.
Utilisez SEULEMENT les câbles modulaires Seasonic fournis avec le bloc d'alimentation.
- Conservez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. DÉSINSTALLATION DE VOTRE BLOC D'ALIMENTATION

1. Avant tout, merci de bien vouloir lire au-dessus le chapitre II : Attention ! Notes Importantes Relatives à la Sécurité
2. Veillez à ce que votre ordinateur soit bien éteint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le câble d'alimentation de la prise électrique.
3. Ouvrez le boitier de votre ordinateur (veuillez-vous référer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les périphériques.
5. Dévissez les vis maintenant le bloc d'alimentation au boitier PC.
6. Enlevez délicatement le bloc d'alimentation du boitier PC.

IV. INSTALLATION DU BLOC D'ALIMENTATION

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boitier et utilisez les quatre vis fournis afin de maintenir le bloc au boitier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boitier, le ventilateur du bloc d'alimentation pourra être mis face à la carte mère ou face au boitier, si ce dernier possède une aération de prévue).
b. Pour les blocs d'alimentation Fanless, Sea Sonic recommande de monter le bloc dans le boitier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mère:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.
b. Branchez l'extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation.
c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au choix, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du câble à votre carte-mère.
d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si votre ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second câble EPS au bon connecteur de l'alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

1. Branchement des périphériques:

a. Branchez l'un des câbles pour périphérique au bloc d'alimentation et l'autre extrémité à vos composants.
b. NE PAS forcer sur le connecteur lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens.
c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.

1. Fermez le boitier de votre ordinateur selon les instructions fournis par le constructeur.

2. Branchez le cordon d'alimentation secteur fournis avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de le mettre sur la position « I » (marche).

3. Vous êtes paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. Dépannage

Si votre installation est correcte et que votre alimentation ne fonctionne toujours pas correctement, merci de bien vouloir regarder les points suivants.

1. Vérifiez de nouveau que votre cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
3. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "l" (allumé).
4. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
5. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un délai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
6. Si vous continuez à rencontrer des difficultés avec votre bloc d'alimentation, merci de bien vouloir visiter www.seasonic.com pour plus d'information.

Remarques

- Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de « pull », ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mère est défectueuse, le bloc d'alimentation ne démarrera pas.
Si l'un des périphériques est défectueux, le bloc d'alimentation ne fournira pas de tension à ce composant en particulier.
- Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien vouloir mettre à jour le BIOS de votre carte-mère dans sa version la plus récente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactivez également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mère pour plus d'information.

VI. Garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se réserve le droit de soit réparer les produits, soit les remplacer par des produits similaires ou de performances identiques en sachant que:

• Le produit soit retourné au point d'achat, frais de port payé.
• Le produit a été correctement utilise conformément à l'usage destine à ce dernier et selon les instructions du fabricant.
• Le produit n'a pas été endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais été ouvert et les sceaux de garantie n'ont pas été brisés.
Pour plus d'information, merci de bien vouloir visiter www.seasonic.com/rma

Remarque

- Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. Limite de Responsabilité

Tous les efforts ont été fait afin de s'assurer de la bonne validité des informations fournis dans le présent document. Seasonic décline toute responsabilité expresse ou implicite, de tout dommage(s) causé aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien vouloir visiter www.seasonic.com pour plus de détails.
