Prime GX1300 - зарядний пристрій для телефону SEASONIC - Безкоштовний посібник користувача

Тип продукту	Модульний блок живлення для комп'ютера (сумісний із зарядкою телефону через адаптери)
Бренд	Seasonic
Модель	Prime GX1300
Номінальна потужність	1300 Вт
Основні роз'єми	20/24 контактний ATX, 4+4 контактний EPS12V, периферійні роз'єми SATA/Molex
Технологія кабелів	Модульна (знімні кабелі)
Вентилятор	Вбудований, орієнтація адаптується відповідно до корпусу
Вимикач увімкнення/вимкнення	Так, ззаду
Безпека	Не відкривати, не загороджувати вентиляцію, використовувати тільки надані кабелі
Технічне обслуговування та очищення	Зберігати в сухому місці, подалі від вологи; не чистити всередині
Сумісність	Стандарт ErP 2013 (потребує оновлення BIOS та відповідного налаштування)
Гарантія	Від виробничих дефектів, покриває ремонт або заміну (див. умови)
Країна виробництва	Не вказано
Сумісні пристрої	Материнська плата, жорсткі диски, відеокарти, USB-пристрої через адаптер
Розміри (приблизні)	150 x 86 x 140 мм (формат ATX)
Вага (приблизна)	Близько 2,5 кг
Призначення	Інтеграція в настільний комп'ютер; не призначений для зовнішнього використання
Вхідне живлення	100-240 В змінного струму, 50-60 Гц

Часті запитання - Prime GX1300 SEASONIC

Чи можна використовувати цей блок живлення як зарядний пристрій для мобільного телефону?

Так, опосередковано. Блок живлення Prime GX1300 забезпечує постійну напругу (12 В, 5 В, 3,3 В), яку можна використовувати з відповідним USB-адаптером для зарядки телефонів. Переконайтеся, що адаптер підтримує потужність і напругу, що подаються.

Які кабелі входять у комплект Seasonic Prime GX1300?

Упаковка містить блок живлення, набір модульних кабелів (ATX 20/24 контакт, EPS12V, SATA, Molex тощо), мережевий кабель та інструкцію з експлуатації.

Чи безпечно відкривати блок живлення?

Ні, ніколи не відкривайте його. Всередині містяться небезпечні високі напруги. Відкриття блоку анулює гарантію та створює ризик ураження електричним струмом.

Як встановити Seasonic Prime GX1300 у комп'ютер?

Вимкніть комп'ютер, від'єднайте мережевий кабель. Відкрийте корпус, закріпіть блок живлення наданими гвинтами, підключіть модульні кабелі до блоку, потім до материнської плати та периферійних пристроїв. Зверніться до інструкції за деталями.

Що робити, якщо блок живлення не запускається?

Перевірте, чи підключено мережевий кабель, чи вимикач у положенні 'I', чи працює розетка, і чи всі роз'єми добре вставлені. Якщо материнська плата несправна, блок живлення може не запуститися.

Чи можна використовувати модульні кабелі інших брендів?

Ні, використовуйте лише надані кабелі Seasonic. Роз'єми та проводка можуть відрізнятися та спричинити пошкодження або пожежу.

Який термін гарантії?

Гарантія покриває виробничі дефекти з дати покупки. Seasonic ремонтує або замінює продукт. Точні умови відрізняються залежно від регіону. Відвідайте www.seasonic.com/rma для отримання додаткової інформації.

Як очистити блок живлення?

Очищуйте лише зовнішню частину сухою ганчіркою. Не вдувайте стиснене повітря всередину. Тримайте вентиляційні ґрати вільними.

Чи сумісний Seasonic Prime GX1300 зі стандартом ErP 2013?

Так, він сумісний. Для оптимальної ефективності оновіть BIOS материнської плати та активуйте параметри енергозбереження відповідно до рекомендацій ErP.

Чи можна використовувати цей блок живлення на вулиці?

Ні, він призначений для інтеграції в комп'ютер і повинен використовуватися в сухому середовищі, подалі від вологи. Не використовуйте на вулиці.

ПОСІБНИК КОРИСТУВАЧА Prime GX1300 SEASONIC

ПОСІБНИК КОРИСТУВАЧА БЛОКА ЖИВЛЕННЯ

FOR ALL SEASONIC CONSUMER POWER SUPPLIES

ENGLISH 4

DEUTSCH 12

FRANÇAIS 20

ESPAÑOL 28

ITALIANO 36

PORTUGUÊS 42

繁體中文 48

简体中文 54

РУССКИЙ 60

УКРАЇНСЬКА 68

ENGLISH

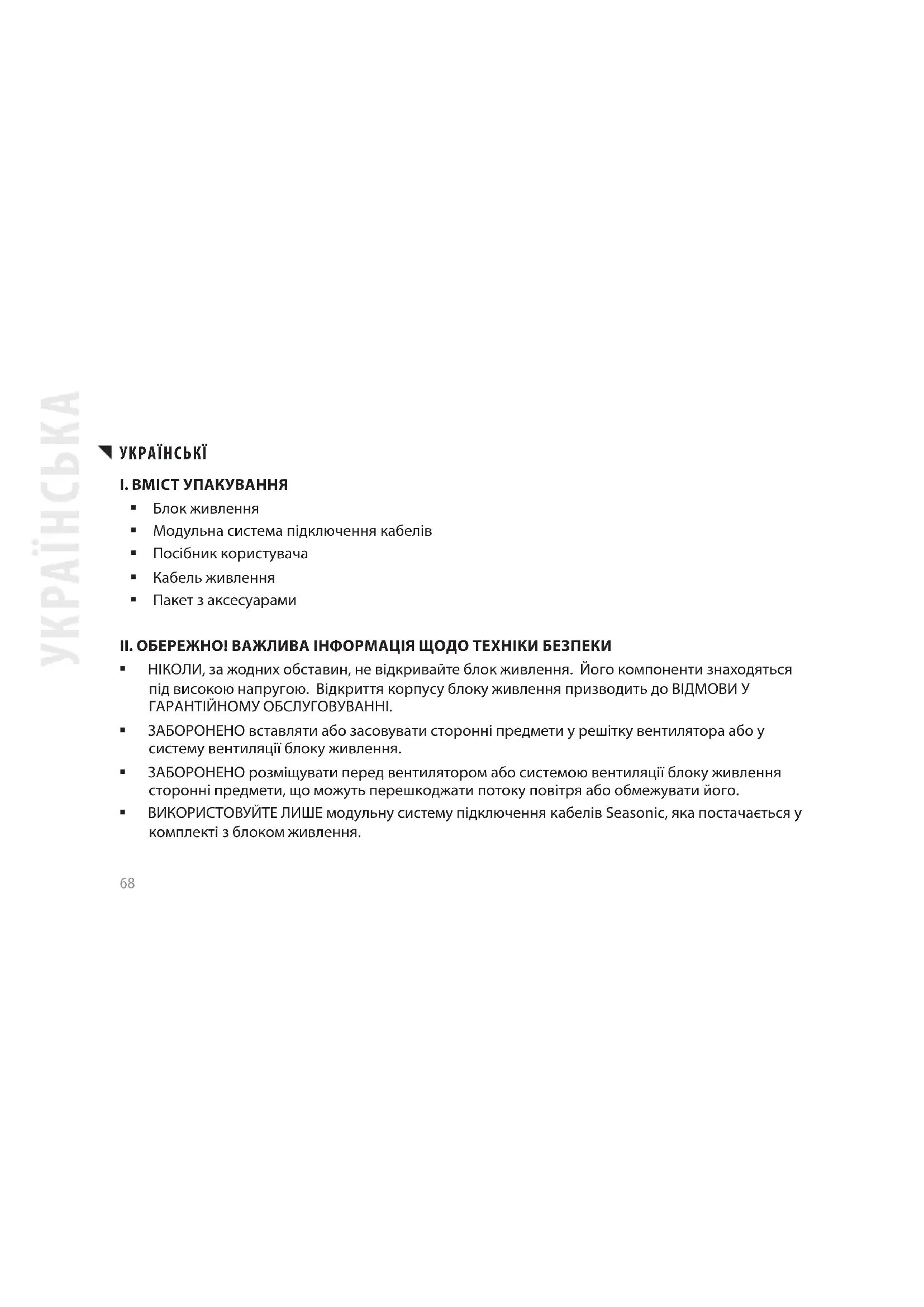

I. Carton Contents

■ Блок живлення
■ Модульна система підключення кабелів
■ Посібник користувача
■ Кабель живлення
■ Пакет з аксесуарами

II. ОБЕРЕЖНО! ВАЖЛИВА ІНФОРМАЦІЯ ЩОДО ТЕХНІКИ БЕЗПЕКИ

■ НІКОЛИ, за жодних обставин, не відкривайте блок живлення. Його компоненти знаходяться під високою напругою. Відкриття корпусу блоку живлення призводить до ВІДМОВИ У ГАРАНТІЙНОМУ ОБСЛУГОВУВАННІ.
ЗАБОРОНЕНО вставляти або засовувати сторонні предмети у решітку вентилятора або у систему вентиляції блоку живлення.
ЗАБОРОНЕНО розміщувати перед вентилятором або системою вентиляції блоку живлення сторонні предмети, що можуть перешкоджати потоку повітря або обмежувати його.
ВИКОРИСТОВУЙТЕ ЛИШЕ модульну систему підключення кабелів Seasonic, яка постачається у комплекті з блоком живлення.

■ Зберігайте блок живлення у сухому місці та попереджайте потрапляння вологи.
- Блок живлення призначений для встановлення у комп'ютерну систему та не розрахований для використання за її межами та на вулиці.

III. ВИТЯГАННЯ БЛОКУ ЖИВЛЕННЯ

1. Рекомендуємо спочатку ознайомитися з розділом II. Попередження! Вище наведені важливі відомості відносно безпеки.
2. Потрібно переконатися, що система повністю відключена від живлення, встановити вимикач живлення БП у позицію «О» (ВИМКН.) та від'єднати кабель живлення БП від електричної розетки.
3. Відкрийте корпус комп'ютера (необхідну інформацію можна знайти у керівництві користувача даного комп'ютера).
4. Обережно відключіть всі кабелі живлення від материнської плати та периферійних пристроїв.
5. Викрутіть монтажні гвинти, які утримують блок живлення на задній панелі корпуса комп'ютера.
6. Обережно витягніть блок живлення з корпуса.

IV. ВСТАНОВЛЕННЯ БЛОКУ ЖИВЛЕННЯ

1. Встановіть блок живлення Seasonic на відповідне місце у корпусі комп'ютера та, за допомогою чотирьох монтажних гвинтів з комплекту постачання БП, зафіксуйте його на задній панелі корпуса. Надійно затягніть гвинти, не прикладаючи, при цьому, зайвих зусиль.

а. Якщо блок живлення оснащений вбудованим вентилятором, пристрій необхідно встановлювати верхньою кришкою до материнської плати. (В залежності від типу комп'ютерного корпуса, це може значити, що решітка радіатора буде обернута як до гори, так і до низу.)
b. Блоки живлення без вентиляторів рекомендується кріпити вентиляційною решіткою ДОГОРИ. Тим не менш, на задній стороні блоку живлення маються додаткові отвори для гвинтів, що дозволяє встановлювати його з протилежною орієнтацією.

1. Підключення до материнської плати:

а. НЕ ДОКЛАДАЙТЕ НАДЛИШКОВИХ ЗУСИЛЬ, вставляючи роз'єми живлення, вони мають спеціальні «ключі», що не дозволяють встановлювати їх з невірною орієнтацією. Переконайтесь у надійності підключення роз'ємів.
b. Підключіть роз'єм універсального 24/20-контактного кабелю живлення до відповідного роз'єму блоку живлення.
с. Підключіть другий кінець цього 24-контактного кабелю до материнської плати. В залежності від конструкції материнської плати, можливо, буде необхідно під'єднати або від'єднати

чотириконтактний модуль 24/20-контактного роз'єму.

d. Якщо це необхідно, підключіть чотириконтактний роз'єм +12 В та конектор EPS +12 В.
e. Якщо вашій системі потрібні два роз'єми EPS +12 В, будь ласка, підключіть 8-контактний роз'єм другого 8-контактного роз'єму живлення центрального процесора у відповідне 8-контактне гніздо блоку живлення. Потім підключіть другий кінець цього 8-контактного кабелю до материнської плати.

1. Підключення периферійних компонентів:

a. Підключіть один кінець кабелю живлення периферійних компонентів до блоку живлення, а інший — до периферійного компонента.
в. НЕ ДОКЛАДАЙТЕ НАДЛИШКОВИХ ЗУСИЛЬ, вставляючи роз'єми живлення, вони мають спеціальні «ключі», що не дозволяють встановлювати їх за невірною орієнтацією.
с. Переконайтесь у надійності підключення роз'ємів.

1. Дотримуючись інструкцій виробника, закрийте корпус комп'ютера.
2. Підключіть кабель живлення БП з комплекту постачання до стінної розетки та встановіть перемикач на задній панелі блоку живлення у положення «І» (ВВІМКН.).
3. Зараз ви готові до використання комп'ютера з блоком живлення Seasonic.

V. Можливі несправності та їх усунення

Якщо блок живлення не функціонує нормально, використовуйте наступний список для перевірки.

1. Перевірте, чи вірно підключений шнур живлення до електричної розетки та блоку живлення.
2. Перевірте, чи ввімкнений блок живлення.
3. Перевірте, чи встановлено перемикач на задній панелі блоку живлення у положення «І» (Ввімкн.).
4. Перевірте надійність підключення всіх роз'ємів материнської плати та периферійних пристроїв.
5. Щоб переконатися, що всі параметри блоку живлення були скинуті, можна декілька разів його ввімкнути та вимкнути, встановлюючи його вимикач, розташований на задній панелі, у положення «І» та «О» з затримкою у 0,5 с.
6. Якщо блок живлення все ще нормально не функціонує, зверніться за технічною допомогою та додатковою інформацією до веб-сайту www.seasonic.com.

Примітки

• Блок живлення забезпечує живлення саме такої потужності, якої потребує для своєї роботи материнська плата та інші компоненти системи.
• У випадку несправності материнської плати блок живлення на ввімкнеться.
• У випадку несправності одного з периферійних пристроїв блок живлення не буде постачати живлення саме для цього периферійного пристрою.
  Цей блок живлення відповідає вимогам останнього стандарту ErP 2013. Для забезпечення нормальної роботи системи ми рекомендуємо виконати оновлення BIOS вашої материнської плати та змінити його настройки у відповідності до вимог ErP 2013: задіяти усі функції енергозбереження у режимах як робочих, так і очікування, а також заборонити режим «аудію постійно ввімкнене». За додатковою інформацією та допомогою звертайтеся до виробника материнської плати.

VI. Гарантія

Гарантія Seasonic розповсюджується на всі блоки живлення, активується в момент придбання, і охоплює можливі дефекти виробництва або брак компонентів. На протязі строку дії гарантії Sea Sonic на свій власний розсуд визначає, чи буде несправний продукт відремонтований або замінений іншим, що має схожі або аналогічні можливості, за умов, що:

• Продукт був повернений покупцем, передплаченим поштовим відправленням у магазин, де він був придбаний.
• Продукт використовувався у відповідності до призначення та рекомендацій, що були надані виробником.
• Продукт не було пошкоджено внаслідок стихійного лиха, такого як блискавка, повінь або пожежа.
  Корпус продукту не демонтувався, та гарантійні наліпки не були пошкоджені.
  Додаткові відомості можна знайти на веб-сторінці www.seasonic.com/rma.

Примітки

- У різних регіонах строки та умови гарантії можуть відрізнятися.

VII. Відмова від відповідальності

Було докладено максимум зусиль, щоб забезпечити точність усієї інформації, наведеної у цьому документі. Sea Sonic не несе явної або уявлюваної відповідальності за будь-які пошкодження компонентів системи або інших пристроїв користувача внаслідок помилки, що була припущена під час встановлення або демонтажу блоку живлення, а також внаслідок будь-якого дефекту або несправності цього продукту.

Додаткові відомості можна знайти на веб-сайті www.seasonic.com.

Seasonic®
