Focus PX650 - Chargeur téléphone portable SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur téléphone portable
Marque	Seasonic
Modèle	Focus PX650
Puissance de sortie	650 W
Tension d'entrée	100-240 V AC
Connecteurs	20/24 broches, +12V 4 broches, EPS +12V 8 broches, câbles périphériques
Gestion des câbles	Modulaire
Ventilateur	Intégré
Dimensions (approx.)	150 x 140 x 86 mm
Poids (approx.)	2 kg
Contenu de l'emballage	Bloc d'alimentation, set de câbles modulaires, manuel, câble secteur, sachet d'accessoires
Sécurité	Ne pas ouvrir, ne pas obstruer la ventilation, utiliser uniquement les câbles Seasonic
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Normes	Compatible ErP 2013
Garantie	Garantie constructeur (voir conditions)
Utilisation prévue	Intégration dans un ordinateur pour alimenter les composants

FOIRE AUX QUESTIONS - Focus PX650 SEASONIC

Puis-je utiliser ce chargeur pour charger directement mon téléphone sans ordinateur ?

Non, ce chargeur est conçu pour être intégré dans un ordinateur et ne dispose pas de ports USB. Pour charger votre téléphone, branchez-le via un port USB de l'ordinateur après installation.

Comment installer le bloc d'alimentation dans mon boîtier ?

Placez le bloc à l'emplacement prévu dans le boîtier, fixez-le avec les quatre vis fournies, puis branchez les câbles modulaires sur la carte mère et les périphériques selon les instructions du manuel.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que le câble secteur est branché, que l'interrupteur est sur 'I', que la prise fonctionne, et que tous les connecteurs sont bien enfichés. Si le problème persiste, consultez le site Seasonic.

Est-il dangereux d'ouvrir le bloc d'alimentation ?

Oui, ne jamais ouvrir le bloc d'alimentation car il contient des hautes tensions. La garantie serait annulée et cela présente un risque d'électrocution.

Puis-je utiliser des câbles modulaires d'autres marques ?

Non, utilisez uniquement les câbles Seasonic fournis avec le bloc d'alimentation pour éviter tout risque de court-circuit ou de dommage.

Comment nettoyer le bloc d'alimentation ?

Débranchez-le et nettoyez-le avec un chiffon sec. N'utilisez pas de liquide et ne soufflez pas de poussière dans le ventilateur.

Ce chargeur est-il compatible avec la norme ErP 2013 ?

Oui, il est compatible. Pour une optimisation, mettez à jour le BIOS de votre carte mère et activez les options d'économie d'énergie.

Quelle est la puissance maximale délivrée par ce chargeur ?

Il peut délivrer jusqu'à 650 W en continu, répartis sur les différentes voies selon les besoins des composants.

Le ventilateur fait-il toujours du bruit ?

Le ventilateur s'active en fonction de la charge. À faible charge, il peut être silencieux ou s'arrêter selon le modèle. Consultez le manuel pour plus de détails.

Que faire en cas de panne sous garantie ?

Retournez le produit au point d'achat avec les frais de port payés. Seasonic réparera ou remplacera le produit s'il est défectueux et n'a pas été ouvert.

MODE D'EMPLOI Focus PX650 SEASONIC

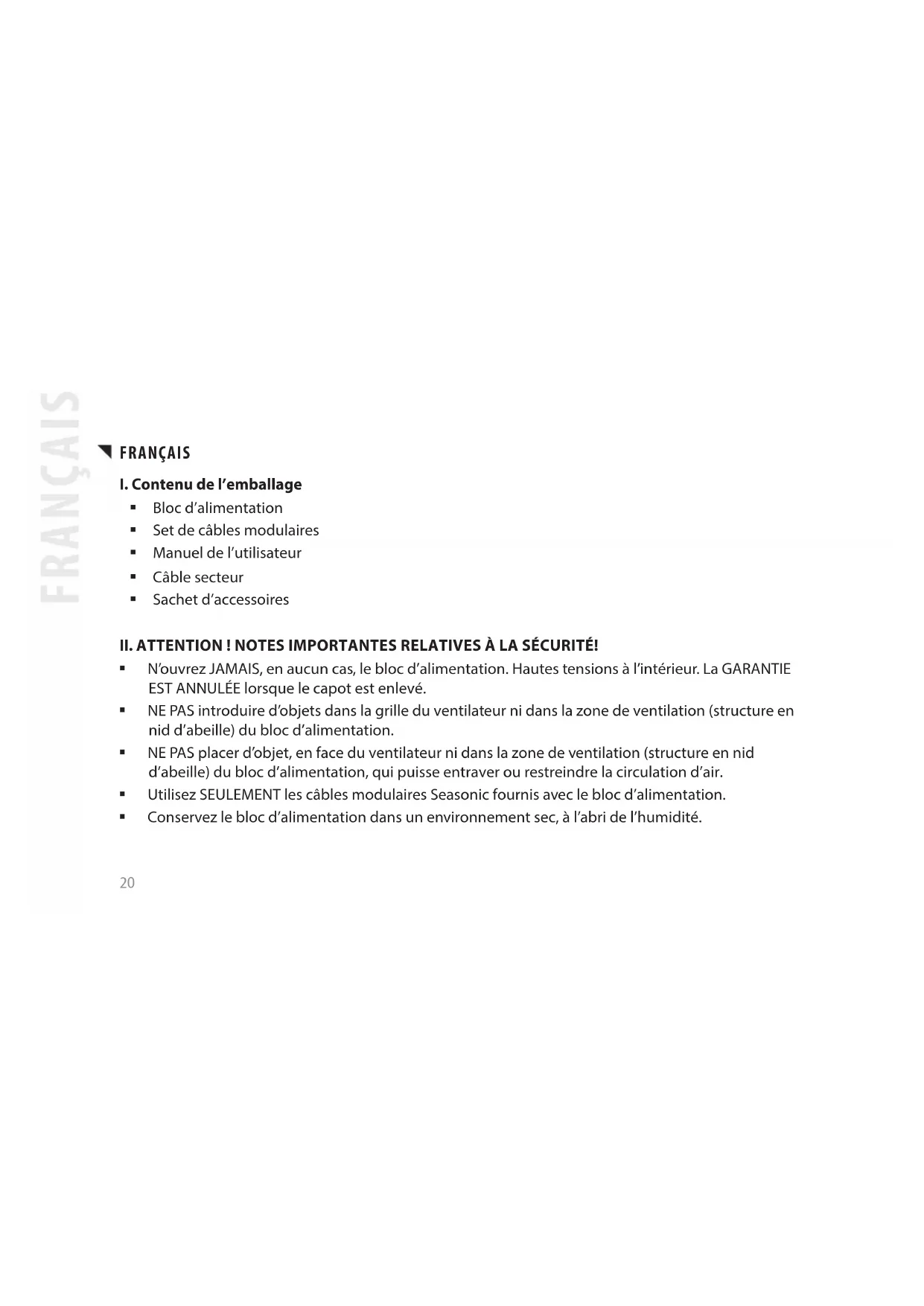

I. Contenu de l'emballage

• Bloc d'alimentation
• Set de cables modulaires
• Manuel de l'utilisateur
  Cable secteur
  Sachet d'accessoires

II. ATTENTION! NOTES IMPORTANTES RELATIVES À LA SECURITÉ!

N'ouvrez JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉI lorsque le capot est enlevé.
NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation.
NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air.
Utilisez SEULEMENT les cables modulaires Seasonic fournis avec le bloc d'alimentation.
- Conservé le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. DÉINSTALLATION DE VÔTURE BLOC D'ALIMENTATION

1. Avant tout, merci de bien pouvoir dire au-dessus le chapitre II : Attention ! Notes Importantes Relatives à la Sécurité
2. Veillez à ce que votre ordinateur soit bien étèint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le cable d'alimentation de la prise électrique.
3. Ouvrez le boitier de votre ordinateur (veuillez-vous reférer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les péripériques.
5. Devissez les vis maintainant le bloc d'alimentation au boitier PC.
6. Enlevez delicatement le bloc d'alimentation du boitier PC.

IV. INSTALLATION DU BLOC D'ALIMENTATION

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boitier et utilisez les quatre vis fournis afin de maintainir le bloc au boitier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boitier, le ventilateur du bloc d'alimentation pourrait être mis face à la carte mère ou face au boitier, si ce dernier possède une aération de prévue).
b. Pour les blocs d'alimentation Fanless, Sea Sonic commande de monter le bloc dans le boitier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mere:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un detrompeur afin d'être branché que dans un seul sens. Veiliez a bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.
b. Branchez l'extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation.
c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au besoin, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du cable à votre carte-mère.
d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si vous ordinateur requiert un double connecteur EPS +12V , veuillez brancher le connecteur 8 broches du second cable EPS au bon connecteur de l'alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

1. Branchement des périhériques:

a. Branchez l'un des cables pour periphérique au bloc d'alimentation et l'autre extrémité à vos composants.
b. NE PAS forcer sur le connecteur lors du branchement. Les connecteurs ont un detrompeur afin d'être branché que dans un seul sens.
c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.

1. Fermez le boitier de votre ordinateur selon les instructions fournis par le constructeur.
2. Branchez le cordon d'alimentation secteur fournis avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de lemettre sur la position « I » (marche).
3. Vous étés paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. Dépannage

Si vous installation est correcte et que vous alimentation ne fonctionne toujours pas correctement, merci de bien pouvoir regarder les points suivants.

1. Vérifiez de nouveau que vous cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
3. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "I" (allumé).
4. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
5. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un-delai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
6. Si vous continue à rencontres des difficultés avec votre bloc d'alimentation, merci de bien pouvoir visiter www.seasonic.com pour plus d'information.

Remarques

Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de « pull», ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mere est defectueuse, le bloc d'alimentation ne demarrera pas.
Si I'un des peripheriques est defectueux, le bloc d'alimentation ne fournira pas de tension a ce composant en particulier.
- Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien pouvoirmettre a jour le BIOS de votre carte-mere dans sa version la plus recente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactive également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mere pour plus d'information.

VI. Garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se reserve le droit de soit réparer les produits, soit les replacer par des produits similaires ou de performances identiques en sachant que:

Le produit soit returné au point d'achat, frais de port payé.
Le produit a etecorrectement utilise conformement a l'usage destine a ce dernier et selon les instructions du fabricant.
Le produit n'a pas ete endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais eté ouvert et les sceaux de garantie n'ont pas eté brisés. Pour plus d'information, merci de bien fouloir visitor www.seasonic.com/rma

Remarque

• Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. Limité de Responsabilité

Tous les efforts ont eté fait afin de s'assurer de la bonne validité des informations fournis dans le present document. Seasonic decline toute responsabilité expresses ou implicite, de tout dommage(s) cause aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien pouvoir visitor www.seasonic.com pour plus de détails.
