AHPCS10 Power Conditioner - Conditionneur d'alimentation électrique Adam Hall - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Conditionneur de puissance
Tension d'entrée	230 V AC
Fréquence	50 Hz
Capacité de courant	10 A
Nombre de prises	8 prises de courant
Protection contre les surtensions	Oui, avec indicateur LED
Filtre EMI	Oui, pour réduire les interférences électromagnétiques
Dimensions	1U rackable
Poids	2.5 kg
Utilisation recommandée	Pour les équipements audio et vidéo professionnels
Maintenance	Vérifier régulièrement les connexions et l'état des prises
Consignes de sécurité	Ne pas utiliser dans des environnements humides
Garantie	2 ans

FOIRE AUX QUESTIONS - AHPCS10 Power Conditioner Adam Hall

Qu'est-ce qu'un conditionneur de puissance Adam Hall AHPCS10?

Le Adam Hall AHPCS10 est un conditionneur de puissance conçu pour protéger et réguler l'alimentation électrique de vos équipements audio et vidéo, offrant une protection contre les surtensions et les interférences.

Comment installer le Adam Hall AHPCS10?

Pour installer le AHPCS10, branchez-le sur une prise électrique murale, puis connectez vos équipements audio ou vidéo aux sorties du conditionneur de puissance.

Le AHPCS10 peut-il être utilisé avec des équipements de forte puissance?

Oui, le AHPCS10 est conçu pour gérer des équipements de forte puissance, mais il est important de respecter la capacité maximale indiquée dans le manuel d'utilisation.

Que faire si le AHPCS10 ne s'allume pas?

Vérifiez d'abord si le cordon d'alimentation est correctement branché à la prise murale et au conditionneur. Si le problème persiste, essayez une autre prise ou vérifiez si le disjoncteur a sauté.

Comment savoir si le conditionneur protège mes équipements?

Le AHPCS10 est équipé de voyants d'état qui indiquent le bon fonctionnement et la protection de l'alimentation. Assurez-vous que les voyants de protection sont allumés.

Puis-je utiliser le AHPCS10 à l'extérieur?

Non, le AHPCS10 est conçu pour une utilisation en intérieur uniquement. Évitez de l'exposer à l'eau ou à des conditions climatiques extrêmes.

Le AHPCS10 dispose-t-il de protections contre les surtensions?

Oui, le AHPCS10 est équipé de protections contre les surtensions pour protéger vos appareils connectés contre les pics de tension.

Comment entretenir mon Adam Hall AHPCS10?

Pour entretenir votre AHPCS10, nettoyez régulièrement le boîtier avec un chiffon sec et évitez d'utiliser des produits chimiques agressifs. Vérifiez également les câbles et les connexions pour détecter tout signe d'usure.

Où puis-je trouver le manuel d'utilisation du AHPCS10?

Le manuel d'utilisation peut être téléchargé depuis le site officiel d'Adam Hall ou dans la section de support de leur site web.

Que faire si j'ai besoin d'une assistance technique?

Pour toute assistance technique, veuillez contacter le service client d'Adam Hall via leur site web ou par téléphone. Préparez-vous à fournir le numéro de modèle et une description du problème.

MODE D'EMPLOI AHPCS10 Power Conditioner Adam Hall

1. Lisez attentivement ces instructions avant d'utiliser l'appareil.
2. Rangez ce manuel, pour pouvoir le retrouver facilement à l'venir en cas de besoin.
3. Respectez tous les averissements de sécurité.
4. Suivez les instructions du fabricant.
5. N'utilisez pas cet apparéil à proximé d'eau ou dans des conditions humides.
6. Le nettoyage doit uniquement s'effectuer avec un chiffon sec.
7. Ne bloquez pas les ouies de ventilation. L'installation doit s'effectuer conformément aux instructions du fabricant.
8. Ne placez pas l'appareil à proximé d'une source de chaleur : radiateur, échangeur de chaleur, four ou tout autre apparemil dégageant de la chaleur.
9. Ne désactive pas la sécurité fournie par la fiche secteur polarisée ou la mise à la terre. Une fiche polari-sée possède des contacts de largeur différente. Une fiche avec mise à la terre possède deux contacts plus un autre pour la mise à la terre. La lame large, troisième point, est présente pour des raisons de sécurité. Si elle n'entre pas dans votre prise murale, consultez un électricien pour faire replacer celle-ci : elle n'est plus aux normes.
10. Evitez tout piétinement du cordon secteur, ainsi que tout coude trop prononcé, que ce soit au niveau des prises murales, des multiprises ou de la sortie de l'appareil du cordon.
11. Debranchez l'appareil lors d'un orage ou s'il doit rester inutilisé pendant longtemps.
12. Veuillez confier la maintenance de l'appareil à un personnel qualifié. Le recours au réparateur s'impose des que l'appareil a subi des dommages, de quelles facon que ce soit, si du liquide a été renversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il a subi une chute.

INTRODUCTION

Nous vous remercions et vous felicitons d'avoir acheté un distributeur/conditioneur de courant rackable 8 + 1 Adam Hall.

Ce manuel utiliseur s'applique aux apparecs suivants: conditioneur de courant rackable AHPCS10, conditioeur de courant avec éclairage de rack AHPCL10 et conditioneur de courant avec système d'écoute et éclairage de rack AHPCL10PRO. Chacun offre 8 prises commutées et une non commutée, assurant une distribution électriche sure, grâce à une protection à trois niveaux: surtensions, crétes de tension, interférences HF. De plus, les modèle AHPCL10 et AHPCL10PRO possèdent deux éléments à LED en face avant, avec réglage d'intensité lumineuse, et une lampe LED Sur col de cygne, se connectant à l'arrière, pour éclairer l'arrière du rack. Sur le modele AHPCL10PRO, le suivi en temps réel des valeurs de tension et d'intensité est facile, grâce à de grands afficheurs LED La conception soignée et la solide qualité de fabrication de l'appareil assurent une longue durée de vie et une exploitation fiable dans le cadre d'applications de tournées comme en installation fixe.

Ce manuel presente toutes les fonctions du conditionneur de courant rackable AHPCS10 8 + 1 sorties ; il contient également un guide de configuration rapide et précrit dans le détaill la face avant et le panneau arrêt des modèles AHPCS10, AHPL10 et AHPL10PRO.

ATTENTION: MÉME SI LES AHPCS10, AHPCL10 ET AHPCL10PRO ASSURENT UNE PROTECTION EFFICACE CONTRE LES SURTENSIONS ET LES CRÉTÉS DE TENSION, ILS NE SONT PAS CONÇUS POUR ASSURER UNE PROTECTION CONTRE LA FoudRE OU LE BRANCHEMENT SUR UNE TENSION SECTEUR INAPPROPRIÈE. DANS CES CAS DE FIGURE, DEBRANCHÉZ TOUS LES APPAREILS RELIÉS À VOûTRE CONDITIONNEUR DE TENSION AH, ET FAITES-LE VÉRIFIER PAR UN TECHNICIEN QUALIFIÉ.

FONCTIONNALITÉS

Les AHPCS10, AHPCL10 et AHPCL10PRO possèdent une fabrication haut de gamme, et sont basés sur une technologie de distribution de puissance alliant fiabilité d'utilisation et protection efficace. Ils possèdent

• huit embases secteur au format IEC commutes sur leur panneau arriere, ce qui permet d'alimenter tous les apparciels d'un rack via une meme source de tension, plus une embase non commute en face avant, pour utilisation temporaire.
• un interrupteur à bascule surdimensionné et lumineux, situé en face avant, pour activer/désactiver les prises à l'arrête.
• 3 modes de protection : surtension, crétes de tension et interférences HF, pour une(Meilleure) sécurité, des performances supérieures et un bruit de fond minimal.
• un coupe-circuit 10 A réarmable,itué en face avant pour plus de commodité.
• Une paire de sources lumineuses rétractables à 5 LED, avec attenuateur et allumage automatique, assurant l'éclairage de la face avant du rack (modèles AHPCL10 et AHPCL10PRO uniquement).
• une lampe LED sur col de cygne, se connectant à un port USB dédié situé sur le panneau arrière, afin d'éclairer l'arrête du rack (modeles AHPCL10 et AHPCL10PRO uniquement).
• une visualisation en temps réel de la tension et de l'intensité sur deux afficheurs LED surdimensionnés à 3 chiffres (modèle AHPCL10PRO uniquement).
  des coffrets en acier, d'une grande qualite de fabrication, assurant longevite et fiabilitie sur la route et au sein d'installations fixes.

Tous les conditionneurs/distributeurs de courant Adam Hall sont livres avec quatre cordons secteur au format IEC.

REMARQUE: LES MODELES AHPCL10 ET AHPCL10PRO SONT ÉQUIPÉS D'ÉCLAIRAGES DE RACK À TECHNOLOGIE LED PRÉSENTANT LES AVANTAGES SUIVANTS: LES LED POSSEDEDUNE DUREE DE VIE TYPIQUE DE 100 000 HEURES, SOIT 50 FOIS CELLE DES LAMPES À INCANDESCENCE. ELLES SONT PLUS BRILLANTES, GÉNÉRENT TRÉS PEU DE CHALEUR, ET SONT PRATIQUÉMENT INSENSIBLES AUX CHOCS ET AUX VIBRATIONS, CE QUI LES REND PARFAITEMENT COMPATIBLES AVEC UNE UTILISATION SUR LA ROUTE.

GUIDE DE CONFIGURATION RAPIDE

Pour configurer toute conditionneur/distributeur de courant Adam Hall, conformez-vous à la procédure suivante :

1. Enlevez tous les matériaux d'emballage, puis montez l'appareil dans votre rack 19 pouces (pensesz àmettre de côte l'emballage d'origine, afin de pouvoir expédier l'appareil dans les valeurs conditions en cas de retard pour réparation). Nous recommendons de monter les modèles AHPCL10 et AHPCL10PRO en haut du rack, pour assurer un éclairage d'une efficacité maximale.
2. Branchez your conditioneur/distributeur de courant Adam Hall sur une prise murale standard avec terre. Sur l'AHPCL10PRO, les afficheurs LED en face avant indiquent en temps réel la tension entrante et l'intensité consommée par les apparèils connectés à l'appareil.
3. Vérifiez que tous les apparèils à alimenter depuis votre AHPCS10, AHPCL10 ou AHPCL10PRO sont éteints avant de brancher leurs cordons secteurs aux embases commutées à l'arrière du conditionnéur/distributeur Adam Hall. Vous pouvez utiliser les cordons secteur IEC livrés pour connecter des apparèils équipés d'entrees secteur au format IEC.
4. Faites basculer l'interrupteur "Outlets" en face avant pour alimenter les embases du panneau arrière. Cet interrupteur intègre un indicateur de statut rouge, s'allumant lorsque les prises sont alimentées.
5. Allumez alors l'un après l'autre les apparèls connectés. Dans le cas où l'intensité totale consommée dépasse 10 A, le coupe-circuit du conditionnéur/distributeur Adam Hall entre en action. Débranchez alors un ou plusieurs apparèils du rack, et appuyez sur la touche du coupe-circuit en face avant, pour le réinitialiser.
6. L'embase secteur presente en face avant n'est pas commutée : elle est independante de l'interrupteur "Outlets". Elle est alimentee des que vous AHPCS10, AHPCL10 ou AHPCL10PRO est branché sur le secteur. Notez que cette prise est protegee par le coupe-circuit.
7. Les modèles AHPCL10 et AHPCL10PRO sont équipés de deux dispositifs d'éclairage à 5 LED escamtables, s'allumant automatiquement des que vous tirez dessus. Faites-les rentrer dans l'appareil pour les étéindre.
8. Pour éclairer l'arrière de votre rack, connectez la lampe LED sur col de cygne livrée au port USB dédié, situé sur le panneau arrière.

AHPCS10 CONDITIONNEUR / DISTRIBUTEUR DE COURANT

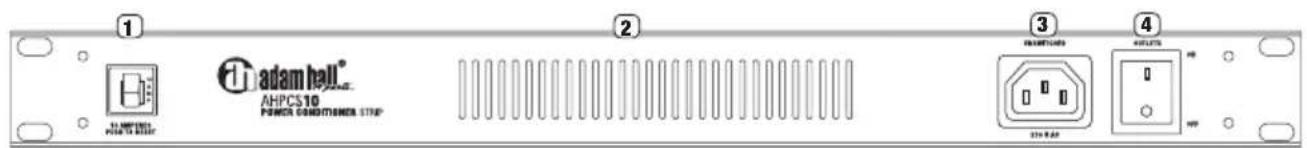

FACE AVANT

1. Coupe-circuit: cette protection automatique entre en action lorsque l'intensité totale demandée par toutes les embases commutes du panneau arrière et l'embase non commutes en face avant dépasse 10 Ampères. Débranchez/éteignez alors un ou plusieurs des appareils du rack, afin de réduire l'intensité consommée. Pour réinitialiser le coupe-circuit, laissez-le refroidir une minute, puis appuyez doucement sur la touche, jusqu'à l'entendre se verrouiller.
2. Ouies d'aération : les ouies d'aération percées en face avant assurent le refroidissement par convexion du AHPCS10.
3. Embase non commutée : cette embase IEC est sous tension dés que le cordon secteur du AHPCS10 est branché sur une prise murale alimentée. Elle n'est pas concernée par la position de l'interrupteur "Outlets" (voir 4).
4. Interrupteur Outlets: active/désactive les embases situées sur le panneau arrêté. Si l'indicateur rouge est allumé, les embases du panneau arrêté sont alimentées.

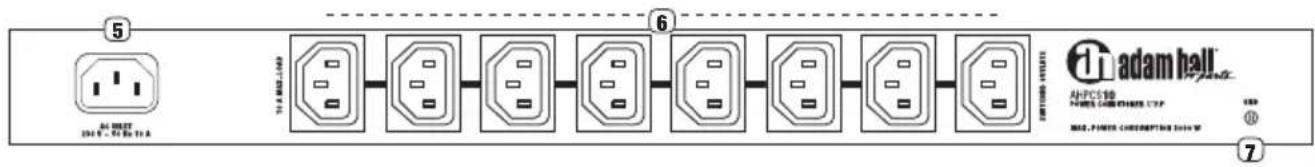

PANNEAU ARRIÈRE

1. Cordon d'alimentation : Reliez le cordon à une prise murale sous tension pour alimenter l'AHPCS10.
2. Embases IEC commutes: branchez les cordons secteur des apparciels de votre rack sur ces embases, commutes via l'interrupteur "Outlets" en face avant (voir 4).
3. Borne de masse : borne de masse avec vis de serrage.

AHPCL10 CONDITIONNEUR / DISTRIBUTEUR DE COURANT AVEC ÉCLAIRAGE DE RACK

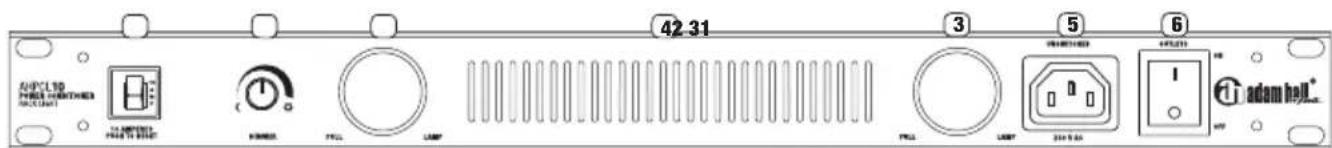

FACE AVANT

1. Coupe-circuit: cette protection automatique entre en action lorsque l'intensité totale demandée par toutes les embases commutes du panneau arrêté et l'embase non commutes en face avant dépasse 10 Ampères. Débranchez/éteignez alors un ou plusieurs des appareils du rack, afin de réduire l'intensité consommée. Pour réinitialiser le coupe-circuit, laissez-le refroidir une minute, puis appuyez doucement sur la touche, jusqu'à l'entendre se verrouiller.
2. Potentiometre Dimmer : sort à régler la luminosité des LED des dispositifs d'éclairage extractibles.
3. Éclairages LED: Ces deux disposits d'éclairage à 5 LED escamtables, s'allument automatiquement des que vous tirez dessus. Faites-les rentrer dans l'appareil pour les étéindre. Leur luminosité se règle par l'intémédiaire du potentiamètre Dimmer (voir 2).
4. Ouies d'airation : les ouies d'aération perces en face avant assurent le refroidissement par convexion du AHPCL10.
5. Embase non commutée : cette embase IEC est sous tension des que le cordon secteur du AHPCL10 est branché sur une prise murale alimentée. Elle n'est pas concernée par la position de l'interrupteur "Outlets" (voir 6).
6. Interrupteur Outlets: active/désactive les embases situées sur le panneau arrière. Si l'indicateur rouge est allumé, les embases du panneau arrière sont alimentées.

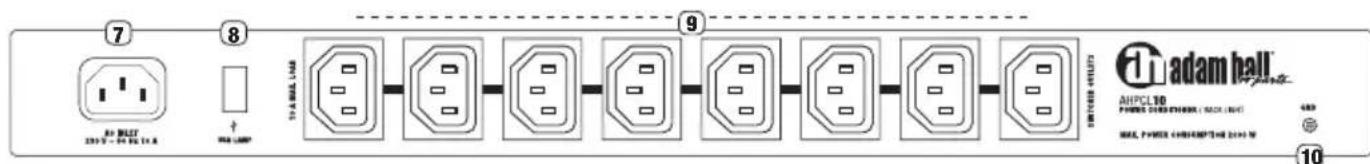

PANNEAU ARRIÈRE

1. Cordon d'alimentation : Reliez le cordon à une prise murale sous tension pour alimenter l'AHPCL10.
2. Port USB: Branchez la lampe LED sur col de cygne livree sur ce port pour eclairer l'arriere du rack.
3. Embases IEC commutes: branches les cordons secteur des appareils de votre rack sur ces embases, commutes via l'interrupteur "Outlets" en face avant (voir 6).
4. Borne de masse : borne de masse avec vis de serrage.

AHPCL10PRO CONDITIONNEUR / DISTRIBUTEUR DE COURANT AVEC SYSTÉME D'ÉCOUTE ET ÉCLAIRAGE DE RACK

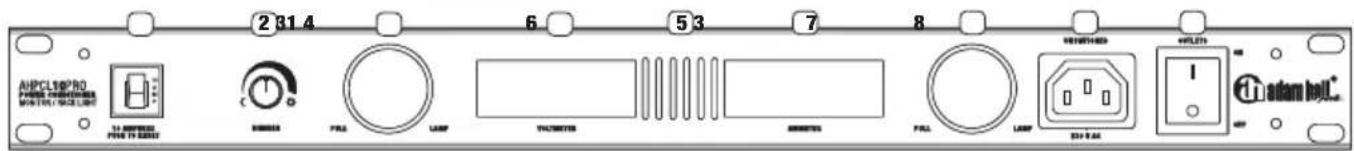

FACE AVANT

1. Coupe-circuit cette protection automatique entre en action lorsque l'intensité totale demandée par toutes les embases commutées du panneau arrêté et l'embase non commutée en face avant dépasse 10 Ampères. Débranchez/éteignez alors un ou plusieurs des appareils du rack, afin de réduire l'intensité consommée. Pour réinitialiser le coupe-circuit, laissez-le refroidir une minute, puis appuyez doucement sur la touche, jusqu'à l'entendre se verrouiller.
2. Potentiometre Dimmer : sort à régler la luminosité des LED des dispositifs d'éclairage extractibles.
3. Éclairages LED: Ces deux disposits d'éclairage à 5 LED escamtables, s'allument automatiquement des que vous tirez dessus. Faites-les rentrer dans l'appareil pour les eteindre. Leur luminosité se regle par l'intémediaire du potentiametre Dimmer (voir 2).
4. Voltmetre: Afficheur LED à 3 chiffres, visualisant en temps réel la valeur de la tension secteur entrante.

ATTENTION : DES FLUCTUATIONS DE TENSION TROP IMPORTANTES PEUVENT ENDOMMAGER SEVÈREMENT L'APPAREIL. SI LES INDICATIONS DU VOLTMÉTRE VARIOINT BEAUCOUP OU RAPIDEMENT, ÉTEIGNEZ L'AHPCL10PRO ET IDENTIFIEZ LA CAUSE DU PROBLEME.

1. Ouies d'aération : les ouies d'aération percées en face avant assurent le refroidissement par convexion du AHPCL10PRO.
2. Amperemetre: Afficheur LED à 3 chiffres, visualisant en temps réel l'intensité consommée par les apparciels connectés.

ATTENTION : DES VARIATIONS D'INTENSITE PRONONCEES SONT SUSCEPTIBLES D'ENDOMMAGER SEVÈRÉMENT LES APPAREILS CONNECTÉS. SI LES INDICATIONS DE L'AMPÉREMÈTRÉ VARIENT BEAUCOUP OU RAPIDEMENT, ÉTEIGNEZ L'AHPCL10PRO ET IDENTIFIEZ LA CAUSE DU PROBLEME.

1. Embase non commutée : cette embase IEC est sous tension des que le cordon secteur du AHPCL10 est branché sur une prise murale alimentée. Elle n'est pas concernée par la position de l'interrupteur "Outlets" (voir 8).
2. Interrupteur Outlets: active/désactive les embases situées sur le panneau arrière. Si l'indicateur rouge est allumé, les embases du panneau arrière sont alimentées.

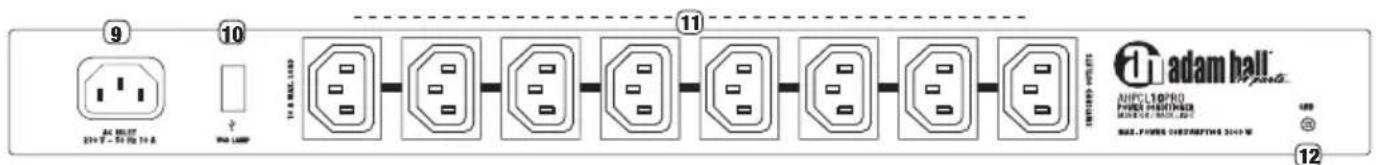

PANNEAU ARRIÈRE

1. Cordon d'alimentation : Reliez le cordon à une prise murale sous tension pour alimententer l'AHPCL10PRO.
2. Port USB : Branchez la lampe LED sur col de cygne livre sur ce port pour éclairer l'arrière du rack.
3. Embases IEC commutes: branches les cordons secteur des appareils de votre rack sur ces embases, commutes via l'interrupteur "Outlets" en face avant (voir 8).
4. Borne de masse : borne de masse avec vis de serrage.

CHARACTERISTIQUES TECHNIQUES :

Nombre d'embases :	8 commutées, 1 non commutée
Intensité :	maximale 10 Ampères (protection par coupe-circuit)
Tension d'entrée :	230 V
Mode de protection de crête de tension :	phase vers neutre, phase vers terre, neutre vers terre
Tension d'écrêtage (à 50 A) :	340 V alternatif maxi
Temps de réaction :	1 nanoseconde
Surintensité maximal :	6000 A (impulsion 8 x 20 s)
Énergie maximale correspondant à la crête :	70 Joules par branche
Atténuation du bruit HF :	>20 dB, de 1,5 MHz à 200 MHz
Cordon d'alimentation :	fixe, fiche secteur avec terre
Durée de vie des LED :	100 000 heures (typique)
Dimensions (L x H x P) :	2 U de rack, soit 482 x 88 x 190 mm
Masse :	5.0 lbs. - 2,27 kg
	6.5 lbs. - 2,95 kg
	7.0 lbs. - 3,18 kg

Caracteristiques sujettes à modification sans préavis

GARANTIE FABRICANT LIMITEE

Cette garantie s'applique au produit Adam Hall que vous avez acheté.

Les droits de garantie legaux à l'égard du vendeur ne sont pas replacés par cette garantie. Cette garantie confère au contraire des droits supplémentaires distincts à l'égard d'Adam Hall.

Par cette garantie, Adam Hall assures une garantie de 2 ans à partir de la date d'achat du produit (aupres d'Adam Hall ou d'un des partenaires) contre tout défaut de piece ou de fabrication, dans le cadre d'une utilisation normale. La période de garantie court à partir de la date d'achat. Pour faire valor vos droits à la garantie, il faut justifier de la date d'achat, soit par une facture datée, soit par un bon de livreaison dated. Vous étesibles eligible aux droits relatifs à cette garantie, selon les termes et conditions mentionnés dans ce document, au cas où une réparation devrait intervenir dans le cadre de la garantie.

Cette garantie n'est valable que pour l'acheteur initial du produit Adam Hall; elle n'est pas transférable à l'acheteur ultérieur du produit. Tout au long de la période couverte par la garantie, les composants ou le produit défectueux Adam Hall seront réparés ou remplacés gratuitement. Tous les composants remplacés dans le cadre de cette garantie restent la propriété de Adam Hall.

Dans le cas improbable où le produit Adam Hall que vous avez achetéprésenterait une défaillance repétée, Adam Hall peut decide, de son propre chef, de replacer ce produit par un autre, identique ou comparable (au moins de la même puissance).

Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall ne peut être tenu pour responsable de dommages consécutifs à une mauvaise observation des instructions d'utilisation continues dans le manuel utilisé.

Cette garantie ne s'applique pas dans les cas suivants :

• pieces d'usure (par exemple, accumulator, lampe...)
• appeareils dont le numero de série a ete supprimé, falsifié ou endommagé suite à un accident
• utilisation non appropriée ou abusive ou autres causes extérieures
• apparéils utilisés non conformément aux paramètres d'utilisation normaux, mentionnés dans le manuel d'utilisation livre avec l' apparéil.
• apparéls répartés avec des pieces détachées non fabriquées ou distribuées par Adam Hall
• apparéls modifiés ou réparés par un tiers autres qu'Adam Hall ou une structure de maintenance autorisée.

Ces termes et conditions constituent l'accord de garantie complet et exclusif entre nous et Adam Hall, relative-ment au produit de marque Adam Hall que vous avez acheté.

Cette garantie ne s'applique qu'en Europe. Hors Europe, veuillez vous adresser à notre représentant commercial officiel.

RESPONSABILITE LIMITÉE

Si vous appeareil de marque Adam Hall presente, pendant la période de garantie, des defaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitee, la responsabilité financiere maximale d'Adam Hall est expressement limitee a la plus faible des deux sommes suivantes : prix d'achat paye pour le produit ou cot de reparation ou de remplacement de tout composant materiel ne fonctionnant pas correctement dans des conditions normales d'utilisation.

Adam Hall ne peut être tenu pour fini cièrement responsable de tout dommage causé par le produit ou sa défaillance - y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n'est pas responsable fini cièrement en cas de requête émanant d'une pierce partie ou de votre part pour le compte d'une pierce partie.

Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuities, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s'applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s'applique pas en cas de blessures aux personnes. Cette garantie fabricant limitée vous donne des droits légaux spécifique. Vous pouvez également avoir d'autres droits, variables d'un état ou d'un pays à l'autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays afin de déterminer l'étendue exacte de vos droits.

DEMANDE DE RÉPARATIONS SOUS GARANTIE

Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur/agréed Adam Hall auprès de qui vous l'avez acheté.

PROTECTION DE L'ENVIRONMENT ET ÉCONO MIES D'ÉNERGIE

Economiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à étéindre tout apparéil électricque des que vous ne vous en servez plus. Pour éviter que les apparéils places en mode de veille (Standby) ne continuant à consommer de l'électricité, débranchez-les de leur prise secteur.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujéttes a modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisé sont interdites.

#
