KBAR1 - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour barre de son
Marque	Crimson
Modèle	KBAR1
Poids maximal de la barre de son	13,6 kg (30 lb)
Matériau	Acier
Compatibilité de montage	Téléviseurs avec inserts taraudés ou trous de serrure
Configurations	Extrémités de montage vers l’intérieur ou l’extérieur
Type de fixation A	Inserts taraudés (vis D/C, rondelles H/G)
Type de fixation B	Fixation par trou de serrure (vis L, écrou M)
Accessoires inclus	Vis, rondelles, entretoises, écrous
Garantie	10 ans contre les défauts de matériaux et de fabrication
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas dépasser la charge maximale ; vérifier la compatibilité VESA
Pays d’origine	États-Unis (garantie valable aux États-Unis)
Installation	Nécessite des outils de base (tournevis, clé)

FOIRE AUX QUESTIONS - KBAR1 Crimson

Comment installer le support KBAR1 ?

Fixez d’abord les supports de montage au téléviseur en utilisant les vis appropriées (type A ou B). Utilisez des entretoises si nécessaire. Ensuite, vissez la barre de son sur les supports en orientant les flèches vers le haut. Consultez la notice pour les détails.

Quel est le poids maximal supporté par le support ?

Le poids maximal de la barre de son est de 13,6 kg (30 lb).

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs équipés d’inserts taraudés (type A) ou de trous de serrure (type B) pour le montage de la barre de son. Vérifiez le motif de trous de votre téléviseur.

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d’outils de base comme un tournevis et une clé (selon les vis utilisées). Les vis et rondelles sont fournies.

Puis-je orienter la barre de son différemment ?

Oui, les supports peuvent être tournés vers l’intérieur ou l’extérieur, mais les flèches doivent toujours pointer vers le haut du téléviseur.

Que faire si les vis sont trop longues ?

Utilisez les rondelles (H/G) fournies pour éliminer le jeu si les vis touchent le fond.

Le support est-il garantie ?

Oui, Crimson offre une garantie de 10 ans contre les défauts de matériaux et de fabrication pour les produits achetés aux États-Unis.

Puis-je utiliser ce support avec une barre de son déjà fixée au téléviseur ?

Ce support est conçu pour fixer la barre de son sous le téléviseur, sans plaque de montage supplémentaire. Assurez-vous que la barre de son est compatible.

Comment nettoyer le support ?

Nettoyez-le avec un chiffon sec et doux. N’utilisez pas de produits abrasifs.

Où trouver la notice d’utilisation ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

MODE D'EMPLOI KBAR1 Crimson

Poids maximal de I'ecran

30lb / 13.6kg

EN

TOOLS REQUIRED

ES

Herramentas necessities Outils n faises

EN

PACKAGE CONTENTS

ES

Ces supports de barres de son peuvent ettre utilisés dans deux configurations: soit avec les extrémites de montage vers l'extérieur ou vers l'intérieur. Verifiez le motif de trou de montage du téléviser et de la barre sonore pour lequel la configuration fonctionnera le moins.

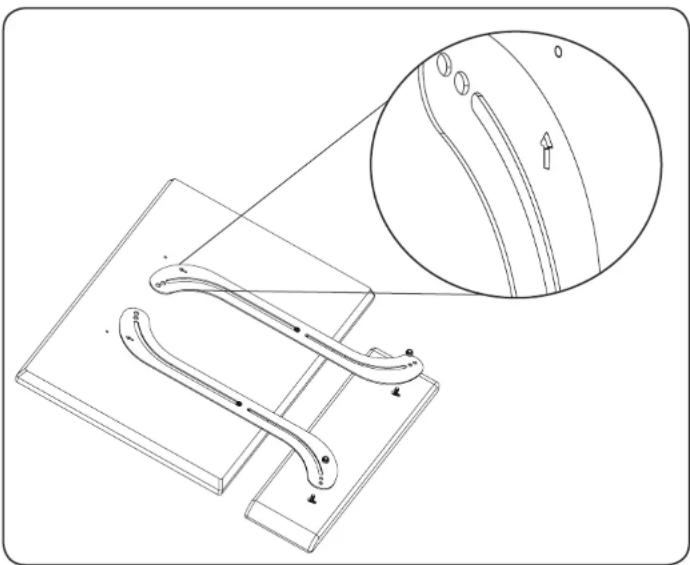

NOTE: Les flèches sur la barre de son montage Arnt être installés vers le haut. Les supports « peuvent être tourné vers l'intérieur ou vers l'extérieur, mais le point vers le haut ou TV flèche Arnt.

Use spacers (1 / J) between TV and mount if needed.
Utilice espaciadores (I / J) entre la television y montar si esnecessary.
Utiliser des entreprises (I / J) entre le téléviseur et le support métallique si nécessaire.

2-3

2-2

ATTACH MOUNT BRACKET2-3

If screws bottom out use washers ( / ) to eliminate slack.

Si los tornillos toco fondo a continuacion,utilizar arandelas (H / G) para eliminar la holgura.

Si les vis touche le fond, puis utiliser des rondelles (H / G) afin d'éliminer mou.

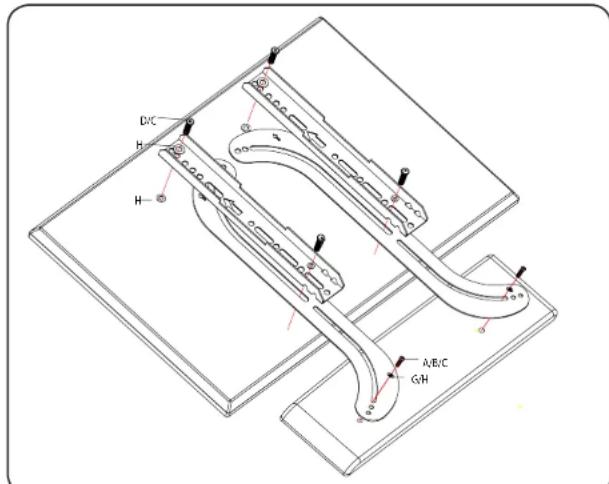

MOUNT TYPE A (THREADED) INSERTS

Avec les flèches sur le support de barde se un pointant vers le haut du télévisuer, attachez au télévisuer à l'aide de vis (D / C) avec rondelle (H). Fixez la barre sonore au support de la barre sonore en utilisant les vis (A / B / C) et la rondelle (G / H).

***NOTE***

BAR SOUND est monté sous aucune plaque ou supports de montage.

4

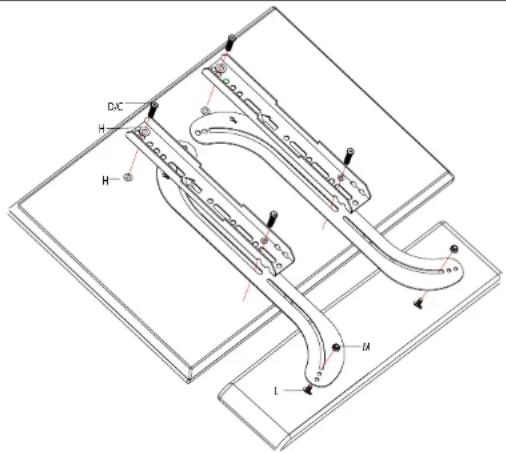

MOUNT TYPE B (KEYHOLE) ATTACHMENT

Si vous t'élevateur est équipé d'un support de type trou de serrure, les flèches du support de la barre sonore pointant vers le haut du téléviseur, fixez-le au téléviseur à l'aide de vis (D / C) avec rondelle (H). Attachez la barre sonore au support de la barre sonore en utilisant des vis à trou (L) et un écrou à trou de serrure (M).

***NOTE***

BAR SOUND est monté sous aucune plaque ou supports de montage.

WARRANTY

Nos you felicitons pour I'achat de ce produit Rimson! Vou venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusqu'à dans les moindres détails. Rimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les defaute de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Clemson AV LLC refute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage qu'enconque. Clemson AV LLC refute toute responsabilité pour des dommages resultant de l'utilisation ou de l'impossibilité d'utiliser des produits Clemson AV LLC. Clemson AV LLC refute également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Clemson AV LLC par une personne ne travaillant pas pour Clemson AV LLC.

Les specifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.

ES
