| Type de produit | Gyrophare lumineux industriel à LED |
| Marque | ECCO |
| Modèle | X6262 |
| Dimensions (L x l x H) | 9,75 x 7,16 x 12,52 cm (3,84 x 2,82 x 4,93 po) |
| Alimentation | 12-80 VCC (9-86 VCC extrêmes) |
| Consommation maximale | 0,5 A (à 12,8 VCC) |
| Mode de clignotement | Pulse8 |
| Protection électrique | Contre inversion de polarité |
| Type de montage | Sur tuyau (raccord NPT 1/2 po) ou encastré |
| Section de câble minimale | 18 AWG |
| Fusible requis | 3 A sur ligne positive |
| Pièces détachées disponibles | Lentille (R6260LX), joint de lentille (R6220GL), grille de protection (A6200BG) |
| Garantie | 36 mois (limitée, vices de fabrication et main-d'œuvre) |
| Utilisation prévue | Applications industrielles, véhicules électriques |
| Sécurité | Couper l'alimentation avant retrait de la lentille ; haute tension interne |
| Entretien | Aucune pièce interne réparable ; vérifier connexions et fusible |
FOIRE AUX QUESTIONS - X6262 ECCO
Questions des utilisateurs sur X6262 ECCO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Gyrophare lumineux industriel au format PDF gratuitement ! Retrouvez votre notice X6262 - ECCO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X6262 de la marque ECCO.
MODE D'EMPLOI X6262 ECCO

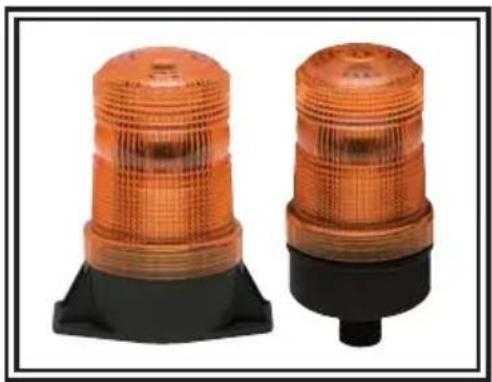

Les phares DEL de série 6260 ECCO sans entretien sont pourvus des dernières DEL et d'un mode de clignotement Pulse8 qui produit un signal d'avertissement parfaitement adapté aux applications industrielles. Cette unité rentable dispose d'une plage de fonctionnement de 12 à 80 V, ce qui en fait la lampe parfaite pour l'utilisation sur les véhicules électriques.
Le non-respect des recommandations d'installation ou d'utilisation du fabricant peut entraîner des matériels, de graves blessures et/ou votre mort et celle de ceux que vous cherchez à protéger!
N'installez et/ou n'utilisez ce produit de sécurité que si vous avez lu et compris les informations de sécurité contenues dans ce manuel.
- Une bonne installation et une parfaite connaissance de l'utilisation, de l'entretien et de la maintenance des dispositifs d'avertissement d'urgence sont essentielles pour assurer votre sécurité et celle des personnes que vous cherchez à protéger.
- Faites preuve de prudence lorsque vous manipulez des connexions électriques.
- Ce produit doit être correctement mis à la terre. Une mise à la terre inappropriée et/ou un court-circuitage des connexions électriques peuvent entraîner des arcs électriques de haute intensité qui peuvent, à leur tour, provoquer des blessures et/ou de graves dommages au véhicule, notamment des incendies.
- Un placement et une installation appropriés sont indispensables au bon fonctionnement de ce dispositif d'avertissement. Installez ce produit pour que les performances de sortie du système soient maximisées et que les contrôles soient à portée de main du conducteur pour lui permettre d'utiliser le système sans quitter des yeux la zone de travail.
- Ni l'installation de ce produit ni le passage des câbles ne doivent entraver le déploiement d'un coussin gonflable. L'équipement monté ou localisé dans la zone de déploiement d'un coussin gonflable peut réduire l'efficacité du coussin gonflable ou se transformer en projectile pouvant provoquer des blessures graves ou la mort. Reportez-vous au manuel de l'usager de la voiture pour connaître la zone de déploiement du coussin gonflable. Il est de la responsabilité de l'utilisateur/l'opérateur de déterminer un emplacement de montage adapté, garantissant la sécurité de tous les passagers du véhicule en évitant particulièrement les zones de chocs potentiels au niveau de la tête.
- Pendant l'utilisation, il incombe au conducteur du véhicule de s'assurer que toutes les fonctions de ce produit sont parfaitement opérationnelles. Lors de l'utilisation, le conducteur du véhicule doit s'assurer que la projection du signal d'avertissement n'est pas bloquée par des composants du véhicule (p. ex., coffres ouverts ou portes de compartiment ouvertes), des personnes, des véhicules ou d'autres obstacles.
- L'utilisation de ce dispositif ou de tout autre dispositif d'avertissement ne garantit pas que tous les conducteurs verront le signal d'avertissement ni qu'ils agiront en conséquence. Ne tenez jamais la priorité pour acquise. Vous êtes tenu de vous assurer que vous pourrez agir en toute sécurité avant de vous engager dans une intersection, conduire en sens inverse de la circulation, réagir à une vitesse élevée ou marcher sur des voies de circulation ou autour d'elles.
- Cet équipement est conçu pour n'être utilisé que par du personnel autorisé. L'utilisateur est tenu de comprendre l'ensemble des lois concernant les dispositifs d'avertissement d'urgence, et de les respecter. L'utilisateur est donc tenu de vérifier toutes les réglementations et lois municipales, nationales et fédérales applicables. Le fabricant n'assume aucune responsabilité pour toute perte résultant de l'utilisation de ce dispositif d'avertissement.
Caractéristiques techniques :
Dimensions: 6262X, 6263X 3,84 po. (P) x 2,82 po. (I)
× 4,93 po. (H)
Appel de courant : 0,5 Amp max. (à +12,8 VCC)
Installation et montage :
Montage sur tuyau :
Retirez avec soin le phare DEL de son emballage. Assurez-vous que l'unité n'a pas été abîmée dans le transport. Si vous repérez un dommage, contactez la société de transport ou ECCO. N'utilisez pas de pièces cassées ou abîmées. Enfilez-le sur un raccord femelle NPT (tuyau) 12,7 mm (½ po.). Ne serrez pas trop.
Montage encastré :
Placez l'unité à l'emplacement souhaité sur une surface de montage plane, et en vous aidant de la base, marquez les emplacements des deux orifices de montage. Percez les trous de fixation avec une perceuse de 7/32 po. (0,219 po.). Percez un troisième trou à l'extérieur de la base pour qu'il serve d'orifice d'accès des câbles. Installez l'unité avec le matériel n° 10.
tion : Lorsque vous percez un trou dans une surface rule, assurez-vous que cette zone est exempte de fils électriques, lisations d'essence, de garniture souple, etc. qui pourraient être magés.
- De grands fils et des raccordements solides prolongeront la vie utile des composants. Pour les fils à haute intensité, il est fortement recommandé d'utiliser des blocs de jonction ou des raccords soudés avec une gaine rétractable pour protéger les raccordements. N'utilisez pas de connecteurs de déplacement d'isolation (p.ex. connecteurs de type Scotchlock 3M).
- Passez le câblage en utilisant des œillets et un matériau d'étanchéité lorsque vous passez par les parois du compartiment. Réduire le nombre d'épissures pour réduire la chute de tension. Les températures ambiantes élevées (p.ex. sous le capot) réduiront considérablement la capacité de charge de courant des fils, des fusibles et des disjoncteurs. Tout le câblage doit être conforme à la taille minimale de fil et aux autres recommandations du fabricant et protégé des pièces mobiles et des surfaces chaudes. Utilisez des câblages pré-assemblés, des œillets, des attaches de câbles et des matériaux d'installation similaires pour fixer et protéger le câblage.
- Les fusibles ou disjoncteurs doivent être aussi proches que possible des points de prise de force et correctement dimensionnés pour protéger le câblage et les dispositifs.
- Faites particulièrement attention à l'emplacement et à la méthode relative aux raccordements électriques et aux épissures pour protéger ces points de la corrosion et de la perte de conductivité.
- Les raccords de mise à la terre ne doivent être faits que sur des composants de châssis substantiels, de préférence directement sur la batterie du véhicule.
- Les disjoncteurs sont très sensibles aux températures élevées et provoquent des « déclenchements intempestifs » lorsqu'ils sont installés dans des environnements chauds ou utilisés près de leur capacité.
Important : Coupez l'alimentation avant de procéder au câblage de la balise à DEL.
Instructions de câblage :
L'unité est conçue pour les systèmes électriques de 12 à 80 VCC (valeurs extrêmes de 9 à 86 VCC). Le câblage de tous les systèmes est :
Fil rouge positif (+)
Fil noir négatif (-)
Tous les câblages doivent être d'un minimum de 18 AWG. Un fusible 3 ampères est requis sur la ligne positive (voir figure 1). Il est possible d'employer un interrupteur pour contrôler la fonction d'allumage et d'arrêt de la balise à DEL. Remarque : Pour le modèle 6263, les fils arrivent d'en bas et pas du côté comme c'est le cas sur la figure 1. Suivez tout de même les mêmes instructions de raccordement.

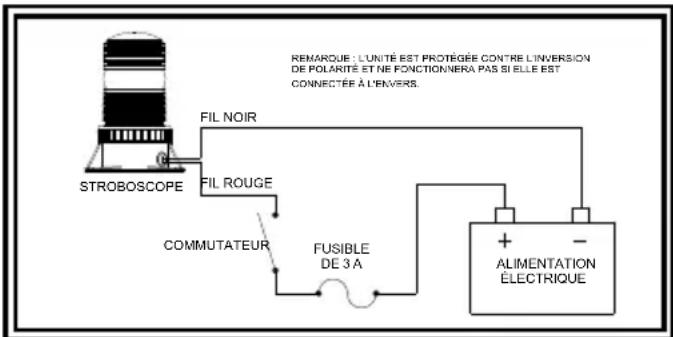

Figure 1
