SmartRack SRW9UDPGVRT - Armoire murale pour équipement réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Armoire de réseau de 9U, dimensions : 45,7 cm (L) x 60 cm (P) x 48,3 cm (H)
Capacité de charge	Charge maximale : 136 kg
Matériaux	Acier robuste avec finition en peinture époxy
Ventilation	Panneaux latéraux perforés pour une circulation d'air optimale
Accessibilité	Porte avant en verre trempé, portes arrière et latérales amovibles
Utilisation	Idéale pour le stockage de matériel réseau, serveurs, et équipements informatiques
Maintenance	Facilité d'accès pour l'entretien grâce aux portes amovibles
Sécurité	Serrure de porte pour protéger le matériel
Accessoires inclus	Vis de montage, kit de montage au sol
Garantie	Garantie limitée de 5 ans
Informations générales	Compatible avec les équipements 19 pouces, idéal pour les petites entreprises et les bureaux

FOIRE AUX QUESTIONS - SmartRack SRW9UDPGVRT Tripp Lite

Comment assembler le Tripp Lite SmartRack SRW9UDPGVRT ?

Veuillez suivre le manuel d'instructions fourni avec le produit, qui détaille chaque étape de l'assemblage. Assurez-vous de disposer de tous les outils nécessaires.

Quelles sont les dimensions du Tripp Lite SmartRack SRW9UDPGVRT ?

Le Tripp Lite SmartRack SRW9UDPGVRT mesure 45,7 cm de large, 44,5 cm de profondeur et 46,5 cm de hauteur.

Quelle est la capacité de charge du SmartRack SRW9UDPGVRT ?

Le SmartRack SRW9UDPGVRT peut supporter une charge maximale de 272 kg.

Comment ventiler efficacement le SmartRack SRW9UDPGVRT ?

Assurez-vous que les panneaux latéraux et le panneau arrière sont correctement installés pour permettre une circulation d'air adéquate. Vous pouvez également ajouter des ventilateurs si nécessaire.

Puis-je installer des équipements supplémentaires dans le SmartRack SRW9UDPGVRT ?

Oui, le rack est conçu pour accueillir divers équipements. Assurez-vous que le poids total ne dépasse pas la capacité de charge maximale.

Comment fixer le SmartRack SRW9UDPGVRT au sol ?

Utilisez des ancrages appropriés pour fixer le rack au sol, en veillant à ce que la surface soit stable et de niveau.

Le SmartRack SRW9UDPGVRT est-il compatible avec des équipements de différentes marques ?

Oui, tant que les équipements respectent les dimensions standard de montage, ils devraient être compatibles avec le SmartRack SRW9UDPGVRT.

Comment nettoyer le Tripp Lite SmartRack SRW9UDPGVRT ?

Utilisez un chiffon doux et un produit de nettoyage non abrasif pour essuyer les surfaces. Évitez les produits chimiques agressifs.

Où trouver des pièces de rechange pour le SmartRack SRW9UDPGVRT ?

Vous pouvez commander des pièces de rechange directement auprès de Tripp Lite ou de revendeurs agréés.

MODE D'EMPLOI SmartRack SRW9UDPGVRT Tripp Lite

Baie à fixation murale non oscillante smartrack®

Modèles : SRW9UDPVRT, SRW9UDPGVRT

(N° de série : AG-00E9)

Sommaire

1. Instructions de sécurité importantes 20
2. Vue d'ensemble 20
3. Identification des fonctionnalités 21 4. Installation de la baie 22

4.1 Préparation 22 4.2 Déballage 22 4.3 Mise à la terre 22

1. Configuration de la baie 23

5.1 Verrous de porte 23 5.2 Accès et gestion des câbles 23 5.3 Inverser la baie 23 5.4 Rails de montage 24 5.5 Réglement de la profondeur 24 du rail de montage

1. Fixation murale de la baie 24
2. Installation de l'équipement 25

7.1 Installation et retrait des écrous cages 25 7.2 Autre montage : rail de montage 25 à trou taraudé 7.3 Installation pour montage en bâti horizontal 26 7.4 Installation pour montage en bâti vertical 26 7.5 Acheminement des câbles 26

1. Stockage et entretien 27

9. Garantie 27

Pycckn 28

Copyright © 2018 Tripp Lite. Toutes les marques de commerce appartiennent à leurs propriétaires respectifs.

1. Instructions de sécurité importantes

Ce manuel contient des instructions et des avertissements devant être suivis pour l'installation et l'utilisation du produit décrit dans ce manuel. Le non-respect de ces instructions peut entraîner l'annulation de la garantie et occasionner des dommages matériels ou corporels.

• Maintenez la baie dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Laissez un espace adéquat à l'avant et à l'arrière de la baie pour garantir une ventilation correcte. Ne pas bloquer, couvrir ou insérer des objets dans les ouvertures de ventilation externes de la baie.
• La baie est extrêmement lourde. Manipulez la baie avec précaution. N'essayez pas de déballer, déplacer ou installer l'unité sans être assisté. Utilisez un appareil mécanique tel qu'un chariot élévateur ou un transpalette pour déplacer la baie dans le conteneur d'expédition.
• Ne placez jamais d'objet sur la baie, en particulier pas d'objet contenant un liquide, et n'essayez jamais d'empiler les baies.
• Inspectez le conteneur d'expédition et la baie à la recherche d'éventuels dégâts survenus pendant le transport. N'utilisez pas la baie si elle est endommagée. Laissez la baie dans le conteneur d'expédition tant que ce dernier n'a pas été déplacé aussi près que possible de l'emplacement d'installation final.
• Installez la baie dans un emplacement à la structure solide et capable de supporter sa charge, ou sur un plancher capable de supporter son poids ainsi que le poids de tous les équipements qui seront installés dans la baie et de toutes les baies et/ou de tous les équipements qui seront installés à proximité. Pour un montage mural permanent, veillez à fixer solidement la baie à la structure du bâtiment avant de l'utiliser.
• Soyez prudent lors du découpage des éléments d'emballage. Vous pourriez rayer la baie et causer des dommages non couverts par la garantie.
• Conservez l'ensemble des éléments d'emballage afin de pouvoir les réutiliser ultérieurement. Emballer et expédier la baie sans ses éléments d'emballage d'origine peut endommager le produit et entraîner l'annulation de la garantie. N'expediez jamais la baie avec des équipements supplémentaires à moins que celle-ci n'ait initialement été expédiée avec une palette spéciale antichocs (modèle « SP1 » uniquement). Le poids combiné de la baie et des équipements installés ne doit pas excéder la capacité de charge maximale de la palette. Tripp Lite ne saurait être tenu responsable des dégâts survenus lors de la réexpédition. L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

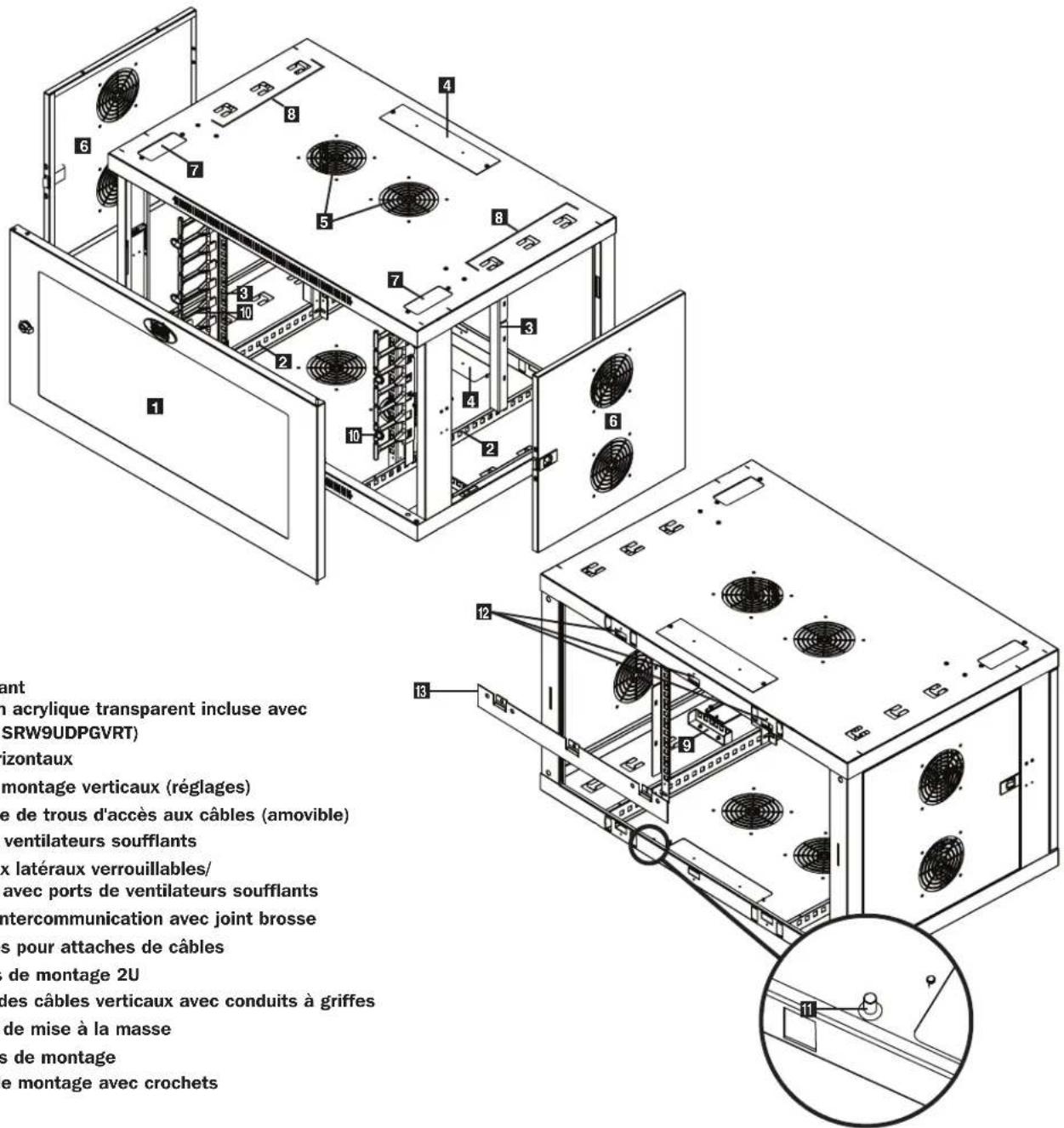

2. Vue d'ensemble

Les baies à fixation murale non oscillantes SmartRack s'adaptent à toutes les marques d'équipements montés en racks 19 pouces standard et sont expédiées entièrement assemblées pour un déploiement facile et rapide. Elles comportent des armoires robustes et réglables, de hauteurs différentes. Les baies à fixation murale non oscillantes SmartRack désignent des profondeurs de montage variables. Les armoires comportent des portes et des panneaux latéraux à retrait rapide pour effectuer l'entretien de façon pratique. Les portes d'accès avant sont réversibles pour une installation plus flexible. La porte avant et les panneaux latéraux sont verrouillables. Les supports pour montage en bâtiment vertical se trouvent du côté gauche et du côté droit de l'armoire et peuvent accueillir 2U d'équipement supplémentaire. Les gestionnaires des câbles verticaux avant et arrière et quatre ports d'intercommunication des câbles se trouvent dans la partie supérieure et la partie inférieure des armoires pour permettre l'acheminement simple et organisé des câbles.

1 Porte avant (fenêtre en acrylique transparent incluse avec le modèle SRW9UDPGVRT) 2 Rails horizontaux Rails de montage verticaux (réglages) 4 Couvercle des trous d'accès aux câbles (amovible) 5 Ports de ventilateurs soufflants 6 Panneaux latéraux verrouillables/amovibles avec ports de ventilateurs soufflants 7 Câble d'intercommunication avec joint Brosse Découpes pour attaches de câbles Supports de montage 2U Gestion des câbles verticaux avec conduits à griffes Montant de mise à la masse 12 Encoches de montage Plaque de montage avec crochets

Veillez à lire l'ensemble des instructions et des avertissements avant de commencer l'installation !

Avertissement : Les baies de rack peuvent être extrêmement lourdes. Ne tentez pas de déballer, de déplacer ou d’installer la baie sans assistance. Soyez extrêmement prudent lors de la manipulation de la baie et veillez à bien respecter l’ensemble des instructions de manipulation et d’installation. N’essayez pas d’installer des équipements sans stabiliser la baie au préalable.

4.1 Préparation

La baie doit être installée dans un emplacement à la structure solide et capable de supporter son poids ainsi que le poids de tous les équipements qui seront installés dans la baie et de toutes les baies et/ou de tous les équipements qui seront installés à proximité. Avant de déballer la baie, veillez à transporter le conteneur d'expédition au plus près de l'emplacement final d'installation pour minimiser la distance sur laquelle vous devrez déplacer l'unité une fois l'emballage de protection retiré. Si vous prévoyez de stocker la baie pendant une période prolongée avant son installation, suivez les instructions de la section Stockage et entretien.

Vous aurez besoin de plusieurs outils

Vous aurez également besoin du matériel suivant :

• Niveau
• Tournevis cruciforme
• Outils appropriés pour le montage mural
• Quincaillerie adaptée pour le montage mural (non fournie)

Prévoyez au moins deux personnes pour le déballage de la balle.

1 Placez la palette de transport sur une surface ferme et plane. 2 Ouvrez la boîte et retirez les quatre coins de protection en mousse. Conservez l'ensemble des éléments d'emballage pour une utilisation ultérieure à moins d'être certain qu'ils ne seront pas nécessaires. Les éléments d'emballage sont recyclables. 3 Avec une personne de chaque côté, soulevez soigneusement la baie pour la sortir de la boîte et placez-la sur une surface ferme et plane. 4 Examinez la baie à la recherche de dommages ou de pièces desserrées. Vérifiez que toutes les pièces sont présentes. Si des éléments sont manquants ou endommagés, contactez Tripp Lite pour obtenir de l'assistance. N'essayez pas d'utiliser la baie si elle est endommagée.

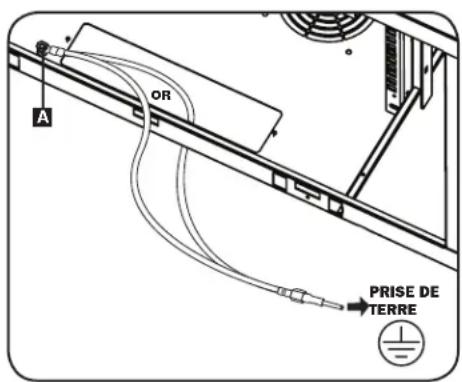

4.3 Mise à la terre

Toutes les pièces de la baie sont reliées à la terre par l'intermédiaire du cadre de la baie. Près de l'arrière de l'armoire pour boîtiers, utiliser le montant de mise à la masse A et une vis M6 (incluse) pour connecter le cadre du boîtier directement à la connexion de mise à la masse de l'établissement avec un fil 8 AWG (3,264 mm). Acheminer le fil de mise à la masse en retirant le couvercle du trou d'accès aux câbles de la partie inférieure arrêtée ou en acheminant le fil à travers l'arce de l'armoire pour boîtiers. Avertissement: Chaque baie doit être reliée séparément à la terre. N'utilisez pas la baie sans un raccordement à la terre.

5. Configuration de la baie

Avant l'installation, veillez à prévoir l'emplacement et la disposition des composants dans la baie. Veillez à inverser ou à ajuster la profondeur des rails en fonction de la configuration de vos équipements.

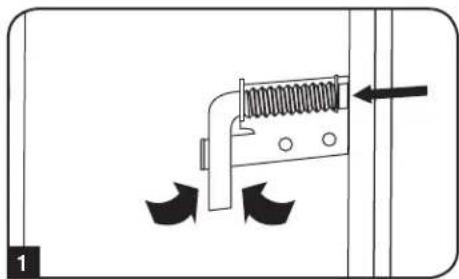

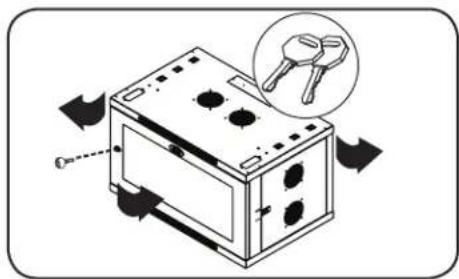

5.1 Verrous de porte

Les portes avant et arrière comprennent des verrous accessibles grâce aux clés fournies.

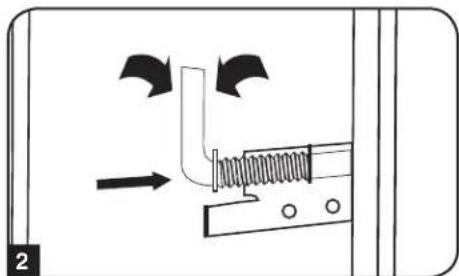

Chaque panneau latéral se verrouille à l'aide d'un levier en forme de L situé à l'intérieur de la baie.

Pour déverrouiller et retirer les panneaux latéraux, soulevez la partie la plus courte du L vers le haut et retirez-la du panneau latéral. Tirez la patte du panneau latéral et retirez-le de la baie.

Pour verrouiller à nouveau les panneaux latéraux, mettez-les en position adéquate, soulevez la partie la plus courte du « L » vers le haut et enfoyez-la en direction du panneau latéral, dans le trou dans lequel elle se trouvait initialement. Une fois en place, abaissez la partie la plus courte du « L » afin de la verrouiller. Remarque : Pour verrouiller et déverrouiller les panneaux latéraux, vous devrez avoir accès à l'intérieur de la baie.

5.2 Accès et gestion des câbles

Plusieurs options de gestion et d'accès aux câbles sont offertes en fonction de l'installation.

Trou d'accès aux câbles avec couvercle

La partie supérieure de l'armoire comporte une ouverture rectangulaire pour l'accès aux câbles et leur gestion. L'ouverture peut être ouverte ou fermée en dévissant ou en visant le panneau d'accès aux câbles amovible.

Cable d'intercommunication avec joints brosses

Quatre ports d'intercommunication des câbles se trouvent dans la partie supérieure et la partie inférieure des armoires pour permettre l'acheminement simple et organisé des câbles. Consulter la section 7.5 Acheminement des câbles pour de plus amples informations.

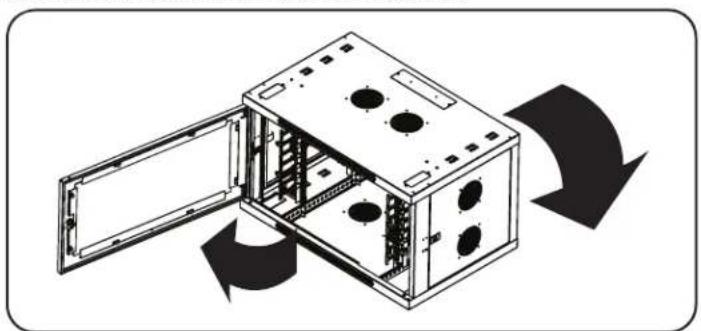

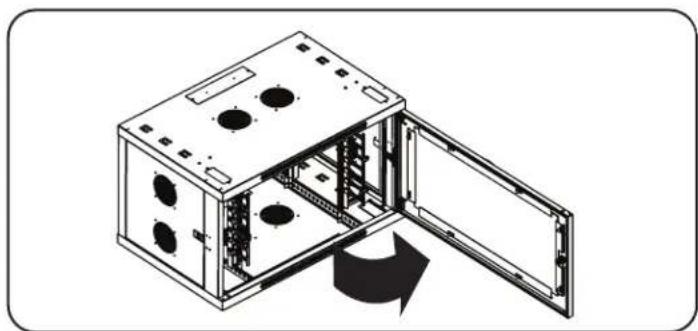

5.3 Inverser la baie

Afin de l'adapter à des différentes configurations de racks, il est possible d'inverser la baie. Pour ce faire, retournez simplement la baie de manière à ce que la porte s'ouvre dans la direction opposée.

5.4 Rails de montage

La baie dispose de rails de montage dotés de troughs et taraudés pour le montage d'équipements en rack. Pour installer les équipements, utilisez les écrous cages et la quincaillerie fournis (voir la section 7.1 pour l'installation des écrous cages.) Avertissement : Veillez à ce que la baie soit solidement fixée au mur ou dans sa position définitive au sol avant de monter des équipements à l'intérieur. Veillez également à régler vos rails de manière appropriée avant d'installer des équipements. (Voir ci-dessous pour le réglage de la profondeur des rails de montage.)

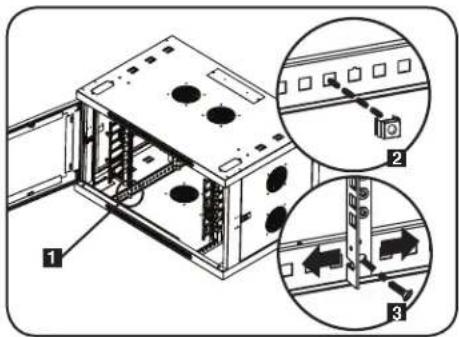

5.5 Réglage de la profondeur du rail de montage

Avertissement : n'essayez pas de régler les rails lorsque l'équipement est installé dans la baie. N'essayez pas d'utiliser les rails sans avoir installé les vis (2 par rail).

Les deux rails de montage sont préinstallés afin de s'adapter à différentes profondeurs de montage, selon les modèles. Ne règlez pas les rails de montage sauf si votre équipement nécessite une profondeur de montage différente. Les ensembles de rails avant et arrière peuvent être réglés de façon indépendante par incréments de 19 mm (3/4 po).

Chaque rail est fixé à la baie par deux vis et deux écrous cages : un ensemble dans le coin supérieur et un autre dans le coin inférieur. À l'aide d'un tournevis cruciforme, retirez les vis fixant les rails à la baie. Déplacez les écrous cages à la profondeur souhaitée et réinstallez-les. Faites coulisser les rails de montage à la profondeur souhaitée et refixez-les à l'aide des vis que vous avez retirées à l'étape 1.

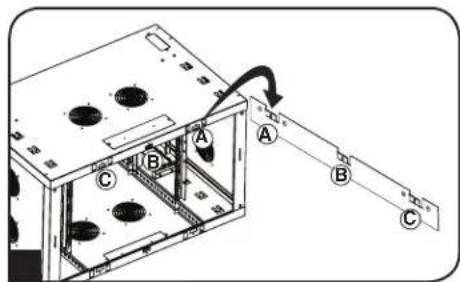

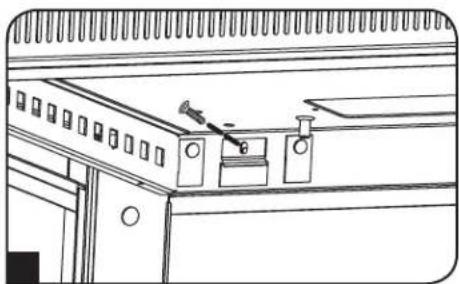

6. Fixation murale de la baie

Avertissement : n'essayez pas de fixer la baie au mur lorsque de l'équipement se trouve à l'intérieur.

Remarque: La baie doit être installée par un technicien qualifié. Avant le montage, utilisez un niveau et un ruban à mesurer afin de positionner précisément la baie dans toute surface de montage. Utilisez des fixations appropriées (non incluses) pour bien fixer la baie au mur. Utilisez des moyens de montage appropriés lors de l'installation sur bloc de béton, ciment, cloisons ou montants en bois. Avertissement: La surface de support doit supporter de manière sécurisée la charge combinée de l'équipement et de tous les composants et accessoires installés. Pour en savoir plus sur la capacité de charge, la taille et le poids réels, consultez les spécifications du produit et les autres ressources d'assistance à l'adresse www.triplite.com/support.

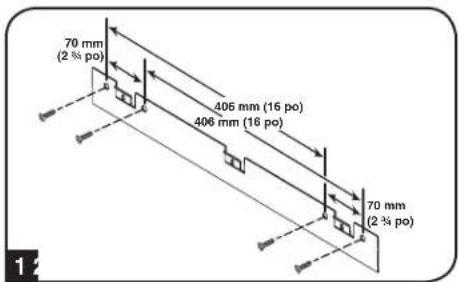

1 À l'aide de la quincaillerie fournie par l'utilisateur, fixez la plaque de montage sur un mur ou sur une autre surface de montage adaptée. Chaque trou de montage peut accueillir un boulon M8 ou 5/16 po et les trous de montage sont espacés de 40,6 cm (16 po) afin de s'adapter à un emplacement standard des montants comme indiqué dans le schéma.

Remarque : Lors de la fixation de la plaque de montage sur le mur, veillez à ce que les trois crochets de montage soient bien orientés vers l'extérieur, à l'écart du mur.

Une fois la plaque de montage solidement fixée sur la surface de montage, suspendez la baie sur les trois crochets de la plaque de montage fixée au mur en utilisant les trois encoches de montage. Les encoches permettront d'accueillir les crochets afin de faire glisser la baie vers le bas jusqu'à ce qu'elle repose fermement sur les crochets.

Remarque: Des encoches de montage sont présentes sur les rails supérieurs et inférieurs du panneau arrière. Cela permet un montage en position standard ou inversée.

Une fois la plaque de montage fixée et la baie correctement suspendue, fixez solidement la baie sur la plaque de montage en installant les trois vis fournies dans les trous des crochets de montage comme indiqué.

7. Installation de l'équipement

Avertissement : N’installez pas d’équipements avant d’avoir stabilisé la baie. Commencez par installer les équipements les plus lourds en bas de la baie. Installez les équipements en commençant par le bas de la baie et en poursuivez jusqu’en haut de la baie (ne faites jamais l’inverse). Si vous utilisez des rails d’équipements coulissants, soyez extrêmement prudent lors de l’extension des rails. N’étendez pas plus d’un ensemble de rails d’équipements coulissants à la fois. Évitez d’étendre des rails d’équipements coulissants près du haut de la baie.

Remarque : L'unité est livrée avec deux types différents de vis pour l'installation des équipements. Utilisez les vis de montage noires si vous fixez vos équipements sur le côté à trous carrés du rail de montage. Utilisez les vis argentées si vous fixez vos équipements sur le côté à trous filtres du rail de montage.

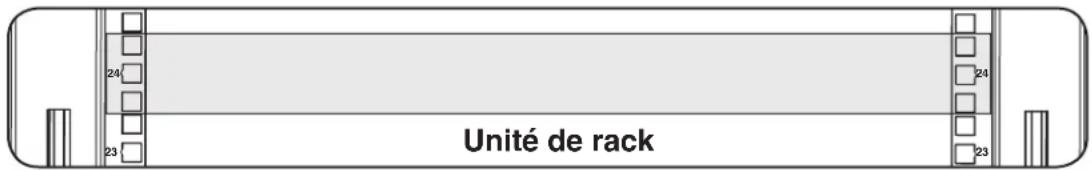

Remarque : Les trous carrés au milieu de chaque unité de rack sont numérotés et sont également dotés d'une petite encoche afin d'aider à leur identification. Une unité de rack seule comprend l'espace occupé par le trou numéroté et les trous situés directement au-dessus et en dessous.

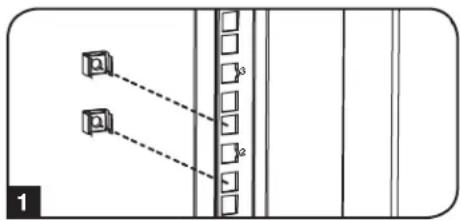

7.1 Installation et retrait des écrous cages

AVERTISSEMENT : les brides des écrous cages doivent s'engager sur les côtés de l'ouverture carrée du rail, et non pas sur la partie supérieure ou inférieure. Suivez les instructions du manuel d'utilisation pour garantir une installation correcte de votre équipement.

1 Localisez les ouvertures carrées numérotées dans les rails de montage sur lesquels vous prévoyez d'installer libre opération. Vous installerez des écrous cages (inclus) dans les ouvertures carrées de façon à créer un point de fixation pour les vis de montage (incluses).

Remarque : Consultez la documentation de votre équipement pour déterminer le nombre d'écrous cages nécessaires et leur emplacement d'installation.

À partir de l'intérieur du rail de montage, insérez une des brides de l'écrou cage à travers l'ouverture carrée. Appuyez-la contre le côté de l'ouverture carrée. Chaque bride doit s'engager sur un côté de l'ouverture carrée, et non pas sur la partie supérieure ou inférieure.

Enoncez légèrement l'écrou cage sur les côtés de façon à ce que la bride restante s'adapte à l'ouverture carrée. Lorsque l'écrou cage est correctement installé, les deux brides dépassent de l'ouverture carrée et sont visibles sur la surface extérieure du rail de montage. Répétez les étapes 1 à 3 jusqu'à ce que tous les écrous cages soient installés.

Pour retirer les écrous cages, inversez les étapes 1-3.

Remarque : Vous pourriez peut-être utiliser un outil pour écrou cage (non fourni) afin de faciliter l'installation et le retrait des écrous cages.

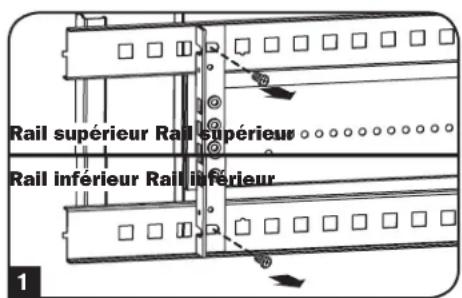

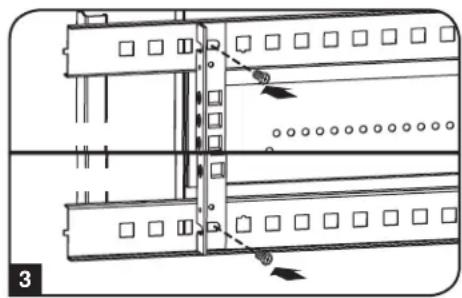

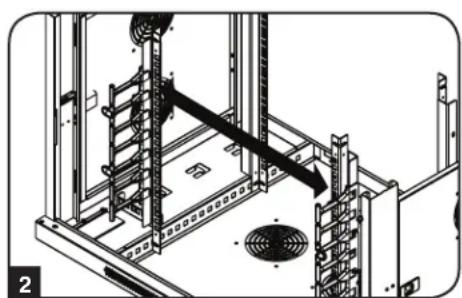

7.2 Autre montage : rail de montage à trou taré

Avertissement : n'essayez pas de régler les rails lorsque l'équipement est installé dans la baie. N'essayez pas d'utiliser les rails sans avoir installé les vis (2 par rail).

Les deux rails de montage sont pré-installés afin de fixer solidement l'équipement en utilisant le côté à trous carrés du rail de montage. Pour passer au côté à trous filetés du rail de montage, suivez les étapes ci-dessous :

Chaque rail est fixé à la baie par deux vis : une dans le coin supérieur et une autre dans le coin inférieur. À l'aide d'un tournevis cruciforme, retirez les vis fixant les rails à la baie.

Inversez l'emplacement des rails. Veillez à ce que le côté avec filetage de chaque rail soit bien en face de la porte avant.

Réfixez les rails de montage.

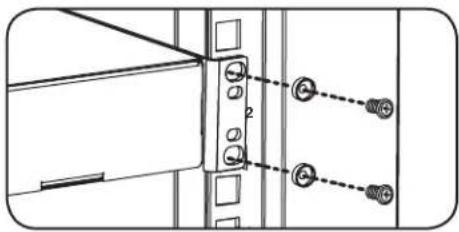

7.3. Installation pour montage en bâti horizontal

Après avoir déterminé la profondeur et la méthode d'installation de l'équipement, utiliser les vis de montage argentées inclues et les rondelles à collerette pour fixer l'équipement au rail du support. Placer les rondelles à collerette entre les vis et les supports de montage de l'équipement.

Remarque: L'équipement peut également inclure la quincaillerie de montage. Lire les instructions de montage fournies avec l'équipement avant d'installer l'équipement.

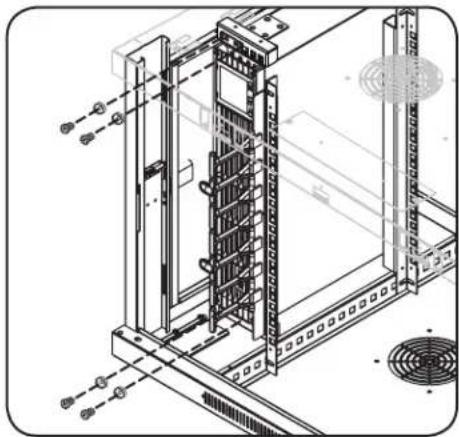

7.4 Installation pour montage en bâti vertical

Un ensemble de supports pour montage en bâti vertical se trouve du côté gauche et du côté droit de l'armoire. Chaque support peut accueillir 2U d'équipement. Pour installer l'équipement dans les supports pour montage en bâti vertical, suivre les instructions d'installation des écrous à cage dans la section 7.1. Utiliser ensuite les vis de montage noires incluses et les rondelles à collet pour fixer l'équipement aux supports de montage.

Remarque : L'équipement peut également inclure la quincaillerie de montage. Lire les instructions de montage fournies avec l'équipement avant d'installer l'équipement.

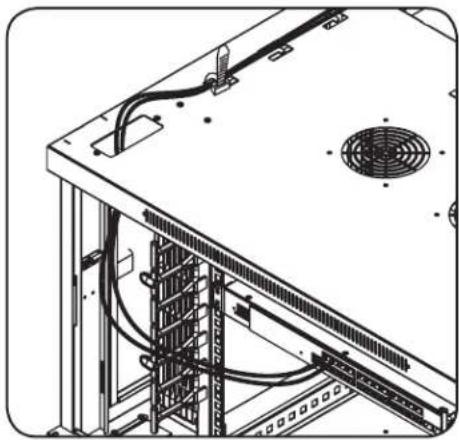

7.5 Acheminement des câbles

Deux gestionnaires des câbles verticaux avant et deux ports d’intercommunication des câbles se trouvent bien placés dans la partie supérieure et la partie inférieure des armoires pour permettre l’acheminement simple et organisé des câbles. Les découpes pour attaches de câbles peuvent être utilisées pour fixer les faisceaux de câbles à l’armoire.

Stockage

La baie doit être stockée dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Conservez la baie dans son conteneur d'expédition d'origine, si cela est possible.

Service

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de garanties prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www.triplite.com/support. Avant de retourner votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www.triplite.com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de return de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garantie. Les produits expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de toute facture d'achat. Retourner le produit pour réparation par un transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.

Garantie limitée de 5 ans.

Le vendeur garantit que, s'il a été utilisé selon les directives applicables, ce produit est exempt de tout défaut initial de matériel et de fabrication pendant une période de 5 ans à dater de l'achat initial. Si le produit s'avère défectueux sur le plan matériel ou de la fabrication durant cette période, le vendeur le réparera ou le remplacera, gratuitement.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES DUS À UN ACCIDENT, UNE MAUVAISE UTILISATION, UN ABUS OU UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLE CONTENUE DANS LES DISPOSITIONS CI-DESSUS. SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGEPARTICULAR, SONT LIMITÉS À LA PÉRIODE DE GARANTIE PRECITÉE. CETTE GARANTIE EXCLUT EXPRESSEMENT LES DOMMAGES ACCESSOIRÉS ET INDIRECTS. (Certains états n'autorisent pas les restrictions de la durée d'une garantie implicite et d'autres n'autorisent pas l'exclusion ni la restriction des dommages accessoires ou indirects, de sorte que ces restrictions ou exclusions pouraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique et vous pouvez aussi posséder d'autres droits qui varient d'une juridiction à l'autre.)

MISE EN GARDE : L'utilisateur individuel doit prendre soin de déterminer avant l'usage si cet appareil est convenable, ajusté et sûr pour l'usage prévu. Étant donné que les applications individuelles varient énormément, le fabricant ne fait aucune déclaration, ni ne donne aucune garantie quant à la convenance de ces appareils à une application particulière.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

Modèle: SRW9UDPVRT, SRW9UDPGVRT

(Téléparehkcage: AG-00E9)

1. Baxkhble yka3aHnno TExHnke 29 6e3onacHOCTn
2. Kapot ouverture 29 3. Schéma fonctionnement 30 yHKnOHaJIbHbIX 3JeMeHTOB
3. Normes d'installation du schakaFa 31

4.1 NpOroTOBka 31 4.2 PacnaKobka 31 4.33a3eMJIeHne 31

1. Commande opa 32

5.1BepHbIe 3aMkn 32 5.2 OTBepTne Ia BBOda Ka6eJeN 32 ONTNMn3auNa Ka6eJbHbIX CoeINHeHn 5.3IpeBopauBaHne uKaopa 32 5.4 MoTaxHbIe HappaBraIoune 33 5.5 PerynpoBka rny6HHb1 MOHTaXHbIX 33 HappaBnaIOxN

7.1 YcTaHOBKa HnN ChrTne 34 3aKJaIhBIX Raek 7.2 AnbTepeHaTnBbIcnoco6 MoTaJa: 34 MOHTaXHa HaPaBlaHoua C pe3bOBBIM NTBePCTnAMN

7.3 Fopn3oHTaBbHbIMOHTax B cToiKy 35 7.4BepTnKaIbHbIMoHTaX BCTOky 35 7.5PpoknaKa Ka6eNei 35

1. XpaHHeHne n TexHnueckoe 36 o6cnyXnBaHne
2. paramètres d'usine 36

Anglais 1 Espagnol 10 Français 19
