KM44CW - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Marque	Kicker
Modèle	KM44CW
Type de produit	Haut-parleur coaxial marin
Diamètre du haut-parleur de graves	4 pouces (100 mm)
Diamètre du haut-parleur d'aigus	1/2 pouce (13 mm)
Impédance nominale	2 ou 4 ohms
Puissance maximale	150 Watts
Puissance continue RMS	50 Watts
Sensibilité	89 dB (1 W / 1 m)
Réponse en fréquence	60 Hz - 20 kHz
Diamètre de perçage de montage	3 13/16 pouces (97 mm)
Profondeur de montage	1 7/8 pouces (48 mm)
Grille incluse	Oui
Matériau du cône	Polypropylène
Matériau de la suspension	Santoprène
Matériau du dôme des aigus	Polyéther-imide (PEI)
Aimant des aigus	Néodyme
Usage extérieur	Oui, résistant aux UV et à l'humidité
Connexion	Fiches à déconnexion rapide plaquées or
Accessoires inclus	Vis en acier inoxydable, attaches rapides en U

FOIRE AUX QUESTIONS - KM44CW KICKER

Quelle est l'impédance du haut-parleur KM44CW ?

L'impédance nominale du KM44CW est de 2 ou 4 ohms, selon le modèle. Vérifiez l'étiquette sur le haut-parleur pour confirmer la version.

Quelle puissance puis-je utiliser avec ce haut-parleur ?

Le KM44CW supporte une puissance maximale de 150 Watts et une puissance continue RMS de 50 Watts. Utilisez un amplificateur adapté pour éviter la distorsion.

Ce haut-parleur est-il étanche ?

Oui, le KM44CW est conçu pour un usage marin et résiste à l'humidité, à la corrosion et aux UV. Il ne nécessite pas de caisson étanche pour fonctionner en extérieur.

Comment installer le KM44CW sur un bateau ?

Percez un trou de montage de 97 mm de diamètre, avec une profondeur de 48 mm. Utilisez les vis en acier inoxydable fournies et pré-percez avec un foret de 2,5 mm. Fixez le haut-parleur en serrant les vis. Assurez-vous de ne pas percer de câbles ou de réservoirs.

Quel type de câble utiliser pour le branchement ?

Utilisez des câbles de qualité marine. Le fil bleu est positif et le fil gris est négatif. Connectez les fiches à déconnexion rapide plaquées or fournies à votre amplificateur ou source audio.

Puis-je utiliser ce haut-parleur en extérieur sans caisson ?

Oui, le KM44CW est conçu pour un montage en plein air sans caisson étanche. Cependant, il est important d'isoler l'avant de l'arrière du haut-parleur pour des performances optimales.

Comment entretenir le haut-parleur pour éviter la corrosion ?

Le KM44CW est fabriqué avec des matériaux résistants à la corrosion (acier inoxydable, Santoprène, polypropylène). Nettoyez régulièrement avec un chiffon doux et évitez l'eau stagnante sur les connexions.

Quelle est la garantie de ce produit ?

Kicker offre une garantie limitée sur les haut-parleurs marins. Contactez votre revendeur agréé ou le support Kicker pour les détails spécifiques à votre pays.

Puis-je utiliser un amplificateur quelconque ?

Utilisez un amplificateur compatible avec une impédance de 2 ou 4 ohms et capable de fournir au moins 50 Watts RMS par canal. Les amplificateurs Kicker KXM sont recommandés pour des performances optimales.

Comment régler le niveau sonore sans endommager l'ouïe ?

Évitez d'écouter à des niveaux provoquant une distorsion audible, car celleci indique un volume trop élevé. Réglez le volume raisonnablement et respectez les réglementations locales sur les niveaux sonores.

MODE D'EMPLOI KM44CW KICKER

Manuel d'utilisation | Français

HAUT-PARLEURS COAXIAUX KM

KICKER®

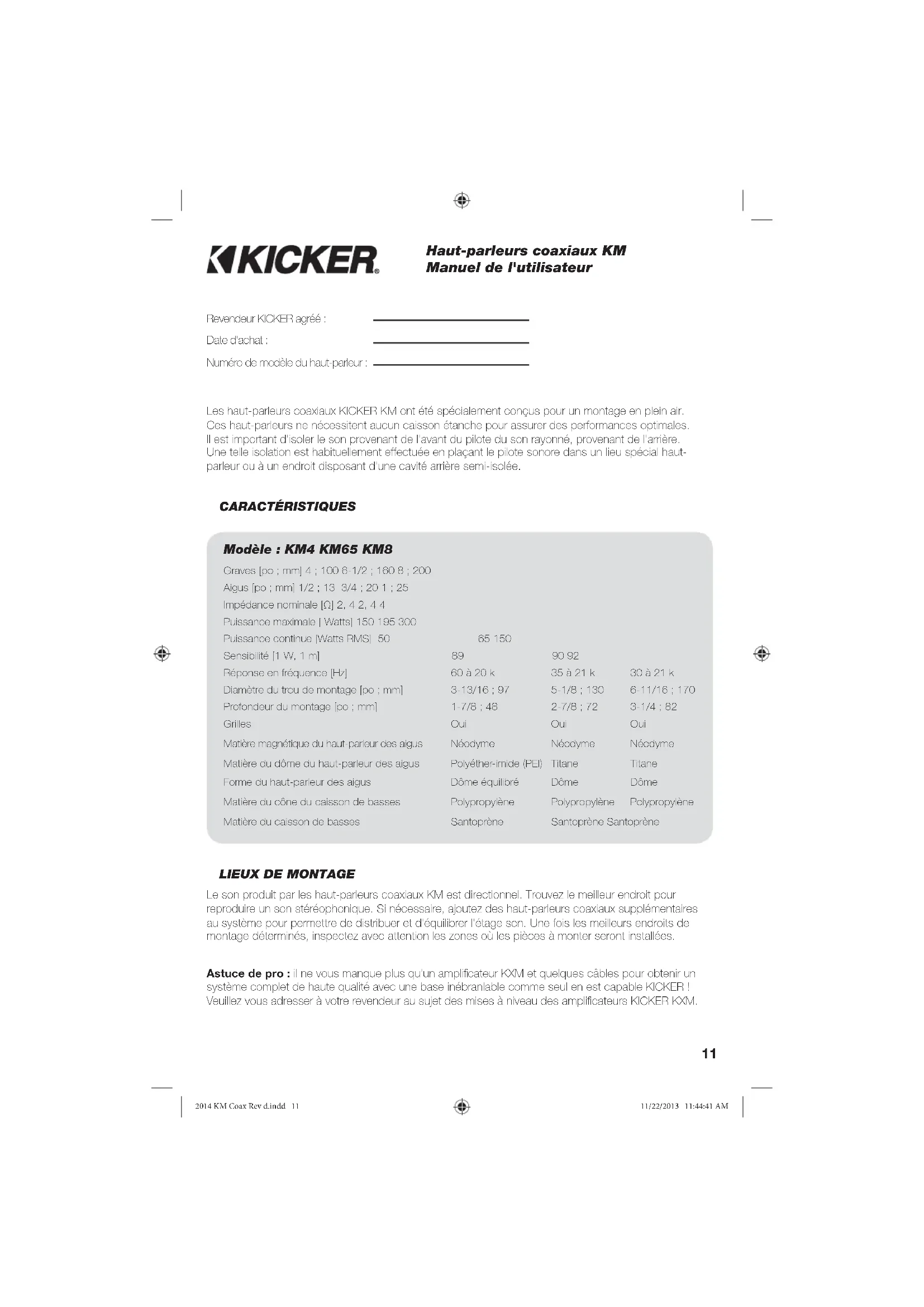

Haut-parleurs coaxiaux KM Manuel de l'utilisateur

Reventeur KICKER agréé :

Date d'achat :

Numéro de modèle du haul-parleur :

Les haut-parleurs coaxiaux KICKER KM ont été spécialement conçus pour un montage en plein air. Ces haut-parleurs ne nécessitent aucun caisson élanche pour assurer des performances optmales. Il est important d'iseler le son provenant de l'avant du pilote du son rayonné, provenant de l'arrière. Une telle isolation est habituellement effectuée en plaçant le pilote sonore dans un lieu spécial haut-parleur ou à un endroit disposant d'une cavité arrière semi-isolée.

CARACTÉRISTIQUES

Modèle : KM4 KM65 KM8

Graves [co ; mm] 4 ; 100 6-1/2 ; 160 8 ; 200

Aigus [po : mm] 1/2 ; 13 3/4 ; 20 1 ; 25

Impédance nominale [Ω] 2, 4 2, 4 4

Puissance maximale [Watts] 150 195 300

Puissance continue [Watts RMS] 50

Sonsiolité [1 W, 1 ml]

Réponse en fréquence [Hz]

Diamètre ou trou de montage (po ; mm)

Profondeur du montage [po ; mm]

Grilles

Matière magnétique du haut parleur des algus

Matière du dôme du haut-parleur des aigus

Forme du haut-parleur des aigus

Matière du cône du caisson de basses

Matière du caisson de basses

65 150

89

90 92

60 à 20 k

35 à 21 k

3 13/16;97

5 1/8;130

1-7/6:48

2-7/8;72

Oui

Oui

Neodyme

Néodyme

Polyéther-imide (PEI)

Litane

Dôme équilioré

Dôme

Polypropylène

Polypropylène

Santoprone

Santoprone Santoprone

LIEUX DE MONTAGE

Le son produit par les haut-parleurs coaxiaux KM est directionnel. Trouvez le meilleur endroit pour reproduce un son stéréophonique. Si nécessaire, ajoutez des haut-parleurs coaxiaux supplémentaires au système pour permotire de distribuer et d'équilibrer l'otago son. Une fois les meilleurs endroits de montage déterminés, inspectez avec attention les zones où les pièces à monter seront installées.

Astuce de pro : Il ne vous manque plus ou un amplificateur KXM et quelques câbres pour obtenir un système complet de haute qualité avec une base inébranlable comme seul en est capable KICKER ! Veuillez vous adresser à votre revendeur au sujet des mises à niveau des amplificateurs KICKER KXM.

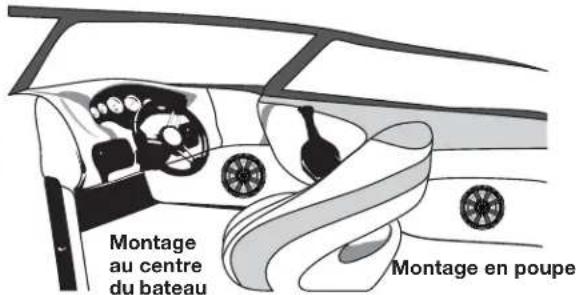

Montage en proue

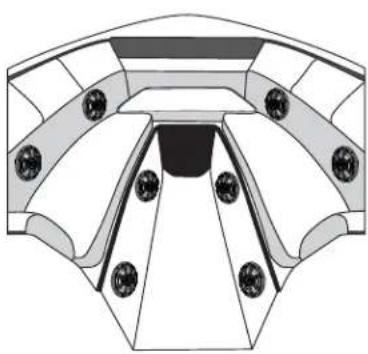

Exemple d'endroits où monter un haut-parleur coaxial KM

INSTALLATION

Montage : assurez-vous que les vis de montage en acier inox et les attaches rapides en U ne perforent aucune pile à combustible ni câble, qu'ellos n'interfèrent avec aucune pièce mécanique située sous la surface de montage. Pré-forez les rous de montage des vis avec un forel de 2,5 mm (7/64 po) et fixez los haut parlours coaxiaux KM on serrant les vis en acier inox à large fil lotage fournies dans la structure du bateau. Si nécessaire, utilisez les attaches rapides en U, en acier inox, qui sont incuses. Si les pièces fournies ne conviennent pas à votre installation, utilisez d'autres moyens de fixation sûre des haut parlours sur le bateau.

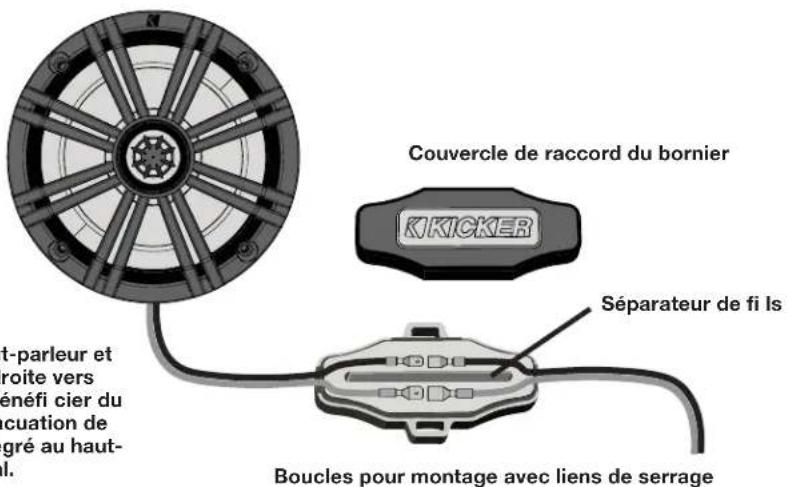

Câblage : placez avec précaution le lii du haut-parleur à un endroit éloigné de toute eau stagnante et des parties en mouvement du bateau. À titre de référence, le lii bleu est positif et le lii gris, négatif. Le couvercle de raccord du borner à joint étanche est amovible pour l'installation des câbles : il permet d'éviler la corrosion de la borne et les courts-circuits. Conneclez la lii che mâle à déconnexion rapide plaquée or, située au bout câblel de 46 cm (18 pouces) sortant du panier scelé du haut-parleur, aux lii si de votre amplifi caleur ou de votre unité audio. Placez les lii si de raccordement dans le bornier, séparez bon les fi i s oïcu et argent, puis clipsez le couvercle du bornier en position. Connectez l'autro extrémité du lii électrique à votre amplifi caleur en suivant le manuel de l'utilisateur. Fixez le couvercle du raccord de bornes à un endroit libre et éloigné de toute eau stagnante en faisant passer los lions de sorrage fournis à travers les boucles intégrées au couvercle de raccord du bornier.

Montez le haut-parleur et la grille face droite vers le haut pour bénéfi cier du système d'évacuation de l'humidité intégré au haut-parleur coaxial.

12

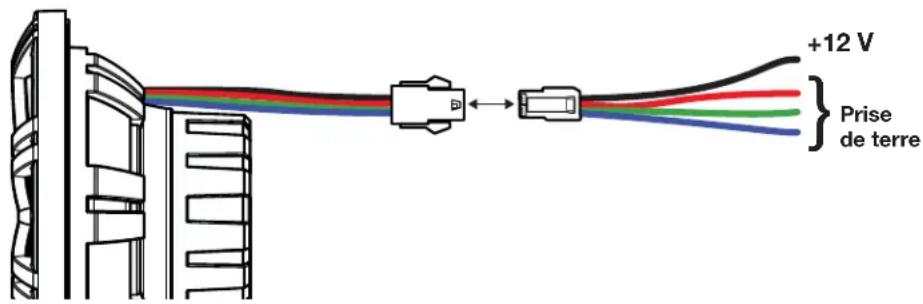

Câblage LED (KM654LCW/KM84LCW uniquement) : en cas de câblage d'éclairage RGB, le fil noir est à +12 V et les fi la rouge, vert et bleu sont reliés à la masse. Il existe sept couleurs disponibles, selon votre conli guration de câblage. KICKER vous recommande d'utiliser la commande d'éclairage KMLC (vendue séparément) pour davantage de couleurs, de motifs et d'effets spéciaux.

Combinaisons de couleurs : raccorder et combiner les fils de prise de terre pour obtenir une couleur différente.

Rouge Rouge

Vert Vert

Bleu Bleu

Rouge/Vert Vert citron

Rouge/Bleu Magenta

Bleu/Vert Aigue marine

Rouge/Vert/Bleu Bleu-blanc

Veuillez adresser un e-mail à [e-mail] ou appeler notre assistance technique au [phone] pour loutes vos questions.

Remarque : les haut-parleurs Marine de KICKER suivent ou dépassent les normes de l'industrie en termes de protection contre l'humicité et la corrosion ainsi que la dégradation des matériaux par exposition aux UV. Tous les chiffres relatifs aux spécifications et aux performances sont susceptibles de changer. Veuillez visiter le site www.kicker.com pour obtenir les informations les plus récentes.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haur-parleurs KICKER ont a capacité de produire des niveaux sonores pouvant endommager l'oule de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une dislorsion audible endommage cavaçature l'oule que l'écoute d'un système sans distors on au même volume. Le seul de la couleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oule de façon irréversible. Réglez le volume en faisant prevue de bon sens!
