Marke	Kicker
Modell	KM44CW
Produkttyp	Marine Koaxiallautsprecher
Tieftönerdurchmesser	4 Zoll (100 mm)
Hochtönerdurchmesser	1/2 Zoll (13 mm)
Nennimpedanz	2 oder 4 Ohm
Maximalleistung	150 Watt
Dauerleistung RMS	50 Watt
Empfindlichkeit	89 dB (1 W / 1 m)
Frequenzgang	60 Hz - 20 kHz
Einbaudurchmesser	3 13/16 Zoll (97 mm)
Einbautiefe	1 7/8 Zoll (48 mm)
Schutzgitter enthalten	Ja
Membranmaterial	Polypropylen
Sickenmaterial	Santopren
Hochtonkalottenmaterial	Polyetherimid (PEI)
Hochtonmagnet	Neodym
Außeneinsatz	Ja, UV- und feuchtigkeitsbeständig
Anschluss	Vergoldete Schnellsteckverbinder
Enthaltenes Zubehör	Edelstahlschrauben, U-Schnellverschlüsse

Häufig gestellte Fragen - KM44CW KICKER

Wie hoch ist die Impedanz des Lautsprechers KM44CW?

Die Nennimpedanz des KM44CW beträgt 2 oder 4 Ohm, je nach Modell. Überprüfen Sie das Etikett am Lautsprecher, um die Version zu bestätigen.

Welche Leistung kann ich mit diesem Lautsprecher verwenden?

Der KM44CW unterstützt eine maximale Leistung von 150 Watt und eine Dauerleistung RMS von 50 Watt. Verwenden Sie einen geeigneten Verstärker, um Verzerrungen zu vermeiden.

Ist dieser Lautsprecher wasserdicht?

Ja, der KM44CW ist für den Marineeinsatz konzipiert und beständig gegen Feuchtigkeit, Korrosion und UV-Strahlung. Für den Außeneinsatz ist keine wasserdichte Gehäuse erforderlich.

Wie installiere ich den KM44CW auf einem Boot?

Bohren Sie ein Montageloch mit 97 mm Durchmesser und einer Tiefe von 48 mm. Verwenden Sie die mitgelieferten Edelstahlschrauben und bohren Sie mit einem 2,5-mm-Bohrer vor. Befestigen Sie den Lautsprecher, indem Sie die Schrauben anziehen. Achten Sie darauf, keine Kabel oder Tanks zu durchbohren.

Welches Kabel sollte ich für den Anschluss verwenden?

Verwenden Sie Marinekabel in Marinequalität. Der blaue Draht ist positiv und der graue Draht ist negativ. Verbinden Sie die mitgelieferten vergoldeten Schnellsteckverbinder mit Ihrem Verstärker oder Ihrer Audioquelle.

Kann ich diesen Lautsprecher im Freien ohne Gehäuse verwenden?

Ja, der KM44CW ist für die Montage im Freien ohne wasserdichtes Gehäuse ausgelegt. Es ist jedoch wichtig, die Vorder- und Rückseite des Lautsprechers zu isolieren, um optimale Leistung zu erzielen.

Wie pflege ich den Lautsprecher, um Korrosion zu vermeiden?

Der KM44CW wird aus korrosionsbeständigen Materialien (Edelstahl, Santopren, Polypropylen) hergestellt. Reinigen Sie ihn regelmäßig mit einem weichen Tuch und vermeiden Sie stehendes Wasser auf den Anschlüssen.

Wie lautet die Garantie für dieses Produkt?

Kicker gewährt eine eingeschränkte Garantie auf Marine-Lautsprecher. Wenden Sie sich an Ihren autorisierten Händler oder den Kicker-Support für länderspezifische Details.

Kann ich einen beliebigen Verstärker verwenden?

Verwenden Sie einen Verstärker, der mit einer Impedanz von 2 oder 4 Ohm kompatibel ist und mindestens 50 Watt RMS pro Kanal liefern kann. Für optimale Leistung werden Kicker KXM-Verstärker empfohlen.

Wie stelle ich die Lautstärke ein, ohne das Gehör zu schädigen?

Vermeiden Sie das Hören auf Pegeln, die eine hörbare Verzerrung verursachen, da dies auf eine zu hohe Lautstärke hinweist. Stellen Sie die Lautstärke angemessen ein und beachten Sie die örtlichen Vorschriften für Schallpegel.

BEDIENUNGSANLEITUNG KM44CW KICKER

Benutzerhandbuch | Deutsch

KM KOAX-SYSTEM

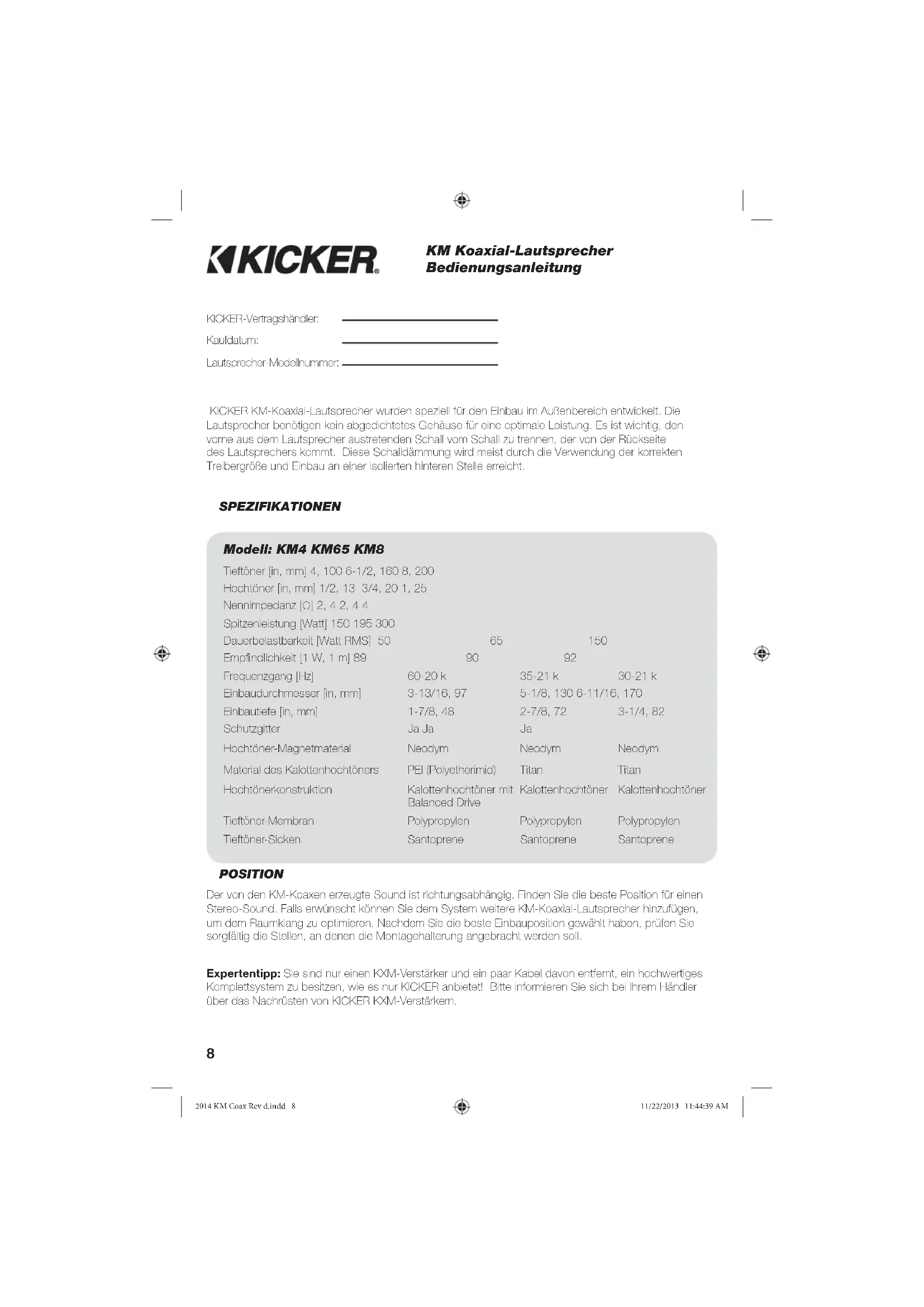

KM Koaxial-Lautsprecher Bedienungsanleitung

KICKER-Vertragshändler:

Kaufdatum:

Laufsprecher-Modelnummer:

KICKER KM-Koaxial-Lautsprecher wurden speziell für den Einbau im Außenbereich entwickelt. Die Lautsprecher benötigen kein abgedichtetes Gehäuse für eine optimale Leistung. Es ist wichtig, den vorne aus dem Lautsprecher austrelenden Schall vom Schall zu trennen, der von der Rückseite des Lautsprechers kommt. Diese Schalldämmung wird meist durch die Verwendung der korrekten Treibergröße und Einbau an einer isolierten hinteren Steile erreicht.

SPEZIFIKATIONEN

Modell: KM4 KM65 KM8

Tieftöner [in, mm] 4, 100 6-1/2, 160 8, 200
Hochtöner [in, mm] 1/2, 13 3/4, 20 1, 25
Nennimpedanz [Ω] 2, 4 2, 4 4
Spitzenloistung [Watt] 150 195 300
Dauorbolastbarkoit [Watt RMS] 50	65	150
Empfindlichkeit [1 W, 1 m] 89	90	92
Frequenzgang [Hz]	60-20 k	35-21 k	30-21 k
Einbaudurchmesser [in, mm]	3-13/16, 97	5-1/8, 130 6-11/16, 170
Einbautiofe [in, mm]	1-7/8, 48	2-7/8, 72	3-1/4, 82
Schutzgitter	Ja Ja	Ja
Hochtöner-Magnelmaterial	Necdym	Neodym	Neodym
Material des Kalottenhochtöners	PEI (Polyetherimid)	Titan	Titan
Hochtönorkonstruktion	Kalottonhochtöner mit Balanced Drive	Kalottonhochtöner	Kalottonhochtöner
Tieftöner-Membran	Polypropylen	Polypropylen	Polypropylen
Tieftöner-Sicken	Santoprene	Santoprene	Santoprene

POSITION

Der von den KM-Koaxen erzeugte Sound ist richtungsabhängig. Finden Sie die beste Position für einen Stereo-Sound. Fals erwünscht können Sie dem System weitere KM-Koaxial-Lautsprecher hinzulügen, um dem Raumklang zu optimieren. Nachdem Sie die beste Einbauposition gewählt haben, prüfen Sie sorgfältig die Stellen, an denen die Montagenaßerung angebracht werden soll.

Expertentipp: Sie sind nur einen KXM-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges Kompleitssystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem Händler über das Nachrüsten von KICKER KXM-Verstärkern.

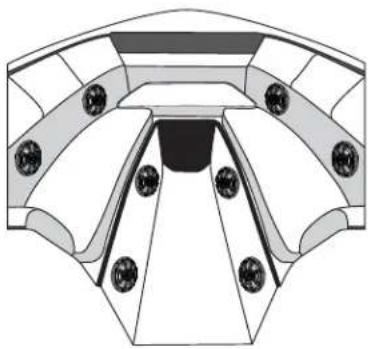

Montage im Bug

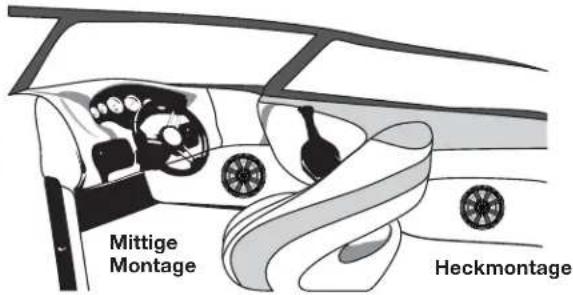

Mögliche Einbaupositionen für KM-Koaxial-Lautsprecher

INSTALLATION

Montage: Vergewissem Sie sich, dass die Montageschrauben aus Edelstahl keine Treibstofftarks, Kacei oder mechanischen Teile an der Unterseite der Einbauobertäche punktiaren oder stören. Bohren Sie die Löcher mit einem 2,5 mm Bohraufsatz (7/64") vor und befestigen Sie die KM Koaxial Lautsprocher mit den beillogenden Edelstahl-Grobgewindeschrauben am Boot. Wenn zutreffend, verwenden Sie die beillegenden Edelstahl "U-Type-Speed"-Klammern. Wenn die beillegenden Befestigungsemente sich nicht für die von Ihnen gewünschte Installation eignen, muss eine andere Methode zur sicheren Befestigung des Systems am Boot verwendet werden.

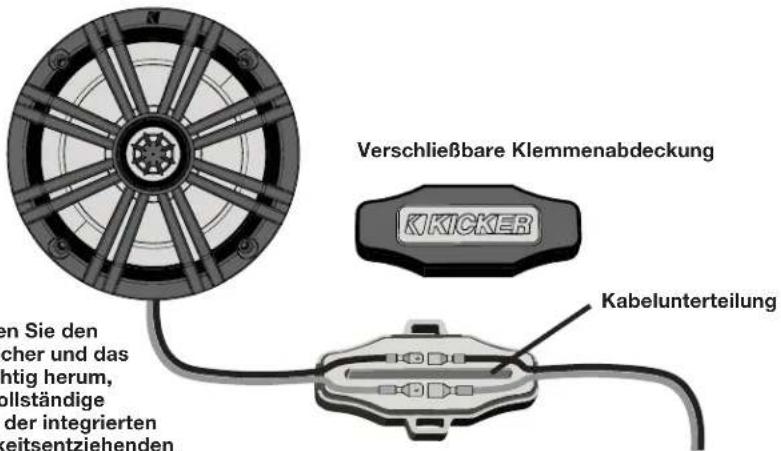

Verkabelung: Positionieren Sie die Verkabelung an onom Ort, dar frei von stohendom Wasser und bewoglichen Bauteilen des Boots ist. Das blaue Kabel ist positiv und das silberne Kabel ist negativ. Die verschließbare Klemmenabdeckung mit wasserbeständiger Dichtung kann für die Verkabelungsinstallation abgenommen werden. Dies trägt zum Schulz der Klemmen vor Korrosion und Kurzschlüssen bei. Verbinden Sie den vergoldeten männlichen Schnolstockvorblinder am Ende des 46 cm (18 Zoll) langen Lautsprechorkabels, das aus dem versiegelten Lautsprecherkorb kommt, mit den Kabeln Ihres Verstärkers bzw. der Quelle. Positionieren Sie die vorbundenen Kabel in der verschließbaren Klemme, so dass die Untertaltung die Schnolstockvorblinder dos blauen und silbemen Kabels trennt und rasten Sie die Klemmenabdeckung ein. Schließen Sie das andere Ende des starken Kabels an den Vorstärker an. Nutron Sie die Bodlenungsanleitung des Verstärkers als Referenz. Befestgen Sie die verschließbare Klemmenabdeckung an einem Ort, der frei von stehendem Wasser ist. Benutzen Sie die beiliegenden Kabelonder und führen Sie diese durch die integrierten Ösen der verschließbaren Klemmenabdeckung.

Ösen für die Befestigung mit Kabelbindern

9

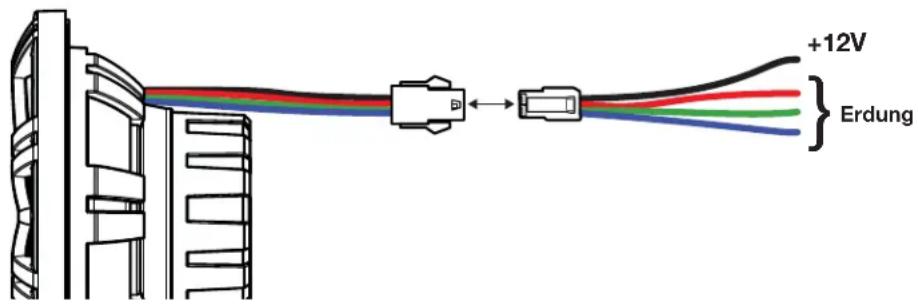

LED-Verdrahtung (Ausschließlich bei KM654LCW/KM84LCW): Bei Verkaublung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Je nach Verdrahlungskonli guration sind sieben Farben vorhanden. KICKER empfli ehlt die Verwendung der KMLC-Bolouchtungssteuorcinheit (soparat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten.

Rot Rot

Grün Grün

Blau Blau

Rot/Grün Lindgrün

Rot/Blau Magenta

Blau/Grün Aquamarin

Rot/Grün/Blau Blau-Weiß

Bei spezifischen oder offenen Fragen senden Sie bitte eine E-mail an [e-mail] oder kontaklieren Sie den technischen Support telefonisch unter [phone].

Hinweis: KICKER Marine-Lautsprecher entsprechen den bzw. übertreifen die Industriestandards für Luftfeuchtigkeit und Korosion sowie Materialzersetzung aufgrund von UV-Belastung. Änderungen an Spezifikationen und Leistungswerten vorbenaten. Bitte besuchen Sie unsere Website www.kicker.com, um aktuelle Informationen zu erhalten.

KICKER®

Nehmen Sie mit Ihren Internationa en KICKER-Fachnändler oder Vertrieb Kontakt auf, um Detals über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER Troiber können einen Schallpegel orzugen, der zu permanen: Gehörschäden führen kann! Wenn Sie ein System auf einen Pagel stellen, der hörbare Verzernungen erzeugt, schadel das Ihren Ohren mehr, als ein nicht verzernes System auf dem gleichen Laustärkepegol. Die Schmorzschwello ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Laustärkeinstellung bitte verruntlig!

Der Slogan "Treibstoff für Livin' Loud" bezient sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Talsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu strecken. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereorerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passonden Laustärkopogol außerhalb oes Autos an die örtlichen Lärmvorschriften zu halten.
