L1975NW - Moniteur WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD à écran géant 19"
Taille de l'écran	19 pouces (48,26 cm)
Résolution optimale	1440 x 900
Temps de réponse	5 ms
Ratio de contraste	700:1
Luminosité maximale	300 cd/m²
Angles de visualisation	150° horizontal / 130° vertical
Connecteurs vidéo	VGA (D-Sub 15 broches), DVI-D
Entrée audio	Prise mini-stéréo 3,5 mm
Alimentation	100-240 V AC, 50/60 Hz, 1,5 A
Consommation électrique	Allumé : <36 W ; Veille : <2 W
Dimensions (L x H x P)	41,6 x 37,3 x 20,6 cm
Poids	4,3 kg
Haut-parleurs intégrés	Oui
Modes d'affichage prédéfinis	Économique, Texte, Image
Fonctions d'économie d'énergie	Power Saver, compatible Energy Star
Autoconfiguration	Plug and Play (DDC/EDID)
Sécurité	Verrou Kensington compatible
Entretien de l'écran	Chiffon doux non pelucheux ; nettoyant vitre sans ammoniaque ni alcool
Entretien du boîtier	Chiffon doux sec ou détergent doux sans ammoniaque ni alcool
Température de fonctionnement	0 °C à 35 °C
Durée de vie de la lampe	40 000 heures

FOIRE AUX QUESTIONS - L1975NW WESTINGHOUSE

Comment allumer le moniteur ?

Appuyez sur le bouton Power (marche/arrêt) situé sur le côté du moniteur. Le voyant DEL devient vert si un signal d'entrée est détecté, orange si aucun signal n'est détecté.

Que faire si l'écran reste noir alors que le moniteur est allumé ?

Vérifiez que les câbles VGA ou DVI sont correctement branchés à l'ordinateur et au moniteur. Assurez-vous que l'ordinateur est allumé et que la résolution et la fréquence sont compatibles (1440x900 à 60 Hz est recommandé). Utilisez la fonction Autoréglage en appuyant sur la touche Auto.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton Menu pour afficher l'OSD. Utilisez les touches ▲/▼ pour sélectionner le menu Image, puis réglez Luminosité et Contraste avec les touches ◄/►. Vous pouvez aussi régler rapidement la luminosité en appuyant sur la touche ► ou le contraste en appuyant sur ◄ lorsque le menu n'est pas affiché.

Comment changer la résolution de l'écran ?

La résolution optimale est 1440 x 900 à 60 Hz. Pour la modifier, utilisez les paramètres d'affichage de votre ordinateur (clic droit sur le bureau, paramètres d'affichage, résolution). Assurez-vous de sélectionner une résolution prise en charge par le moniteur (voir les Modes d'affichage dans la notice).

Que faire si l'image est floue ou déformée ?

Utilisez la fonction Auto-réglage en appuyant sur la touche Auto (▼) lorsque le menu OSD n'est pas affiché. Si le problème persiste, allez dans le menu OSD Image et ajustez les réglages Horloge et Phase (uniquement en VGA). Vous pouvez aussi réinitialiser le moniteur via le menu Divers > Réinitialisation.

Comment nettoyer l'écran LCD en toute sécurité ?

Éteignez le moniteur. Essuyez l'écran avec un chiffon propre, doux et non pelucheux pour enlever la poussière. Si nécessaire, imbibez le chiffon d'une petite quantité de nettoyant pour vitres sans ammoniaque ni alcool et essuyez délicatement. N'utilisez jamais de produits chimiques agressifs ou de liquides en spray directement sur l'écran.

Comment utiliser les haut-parleurs intégrés ?

Branchez un câble audio mini-stéréo 3,5 mm de la sortie audio de votre ordinateur à l'entrée Audio du moniteur. Le volume se règle via le menu OSD Audio (touche Menu > Audio > Volume). Vous pouvez aussi couper le son avec l'option Sourdine.

Comment passer en mode économique pour économiser l'énergie ?

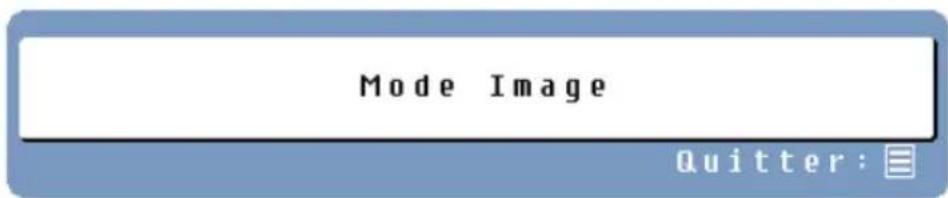

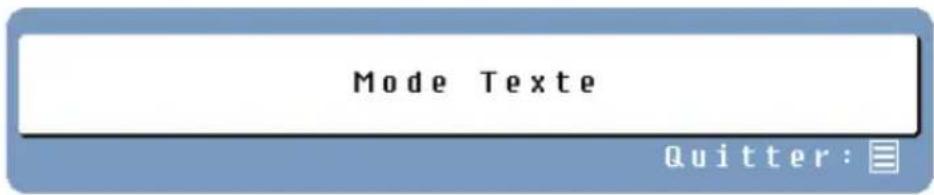

Appuyez sur la touche Turbo/▲ (lorsque le menu OSD n'est pas affiché) pour basculer entre les modes Économique, Texte et Image. Le mode économique réduit la luminosité et la consommation d'énergie. Le voyant DEL passe au orange en veille.

Comment connecter un câble DVI ?

Assurez-vous que le moniteur et l'ordinateur sont éteints. Branchez une extrémité du câble DVI sur le port DVI-D à l'arrière du moniteur et l'autre extrémité sur la sortie DVI de l'ordinateur. Raccordez le cordon d'alimentation, allumez d'abord le moniteur puis l'ordinateur. Le moniteur détecte automatiquement la source DVI.

Que faire si les couleurs affichées sont incorrectes ?

Accédez au menu OSD Color et choisissez une Température de couleur prédéfinie (9300K, 7500K, 6500K, sRGB) ou réglez manuellement les niveaux Rouge, Vert et Bleu. Vérifiez aussi que le câble VGA/DVI est correctement branché et que l'ordinateur utilise le bon profil colorimétrique.

MODE D'EMPLOI L1975NW WESTINGHOUSE

Moniteur à Écran Géant

Monitor Pantalla Grande

CONTENTS

MENU COULEURS [COLOR MENU]....15

MENU – DIVERS [MISCELLANEOUS MENU]......16

MENU D'INFORMATION [INFORMATION MENU] 17

RÉGLAGE RAPIDE DE LA LUMINOSITÉ OU DU CONTRASTE ....18

MODES D'AFFICHAGE ....19

ANNEXE....20

CARACTÉRISTIQUES TECHNIQUES ......20

DÉPANNAGE....21

CONSIGNES DE SÉCURITÉ IMPORTANTES

Suivez et respectez toutes les consignes et les instructions inscrites sur le moniteur LCD. Pour votre sécurité, veuillez lire toutes les consignes de sécurité et d'utilisation avant de faire fonctionner le moniteur LCD. Conservez ce manuel de l'utilisateur pour vous y reporter dans le futur.

Surcharge

Ne surchargez pas les prises de courant, les cordons prolongateurs, ou les barrettes de connexion. Les surcharges peuvent provoquer des incendies ou des chocs électriques.

Protection du cordon d'alimentation

Les cordons d'alimentation doivent être installés de sorte qu'ils ne soient pas piétinés ou pincés par des objets posés sur ou contre eux. Inspectez les cordons aux deux bouts périodiquement pour voir s'ils ont été endommagés. Le moniteur LCD doit être installé près d'une prise de courant murale et la fiche du cordon d'alimentation doit être facilement accessible.

Ventilation

Les fentes et les ouvertures sur le boîtier sont prévues pour la ventilation. Pour assurer un bon fonctionnement du moniteur LCD et pour le protéger contre toute surchauffe, assurez-vous que ces ouvertures ne sont pas obstruées ou couvertes.

• N'obstruez pas ces ouvertures en posant le moniteur LCD sur un lit, un sofa, un tapis ou toute surface similaire.
• Ne posez pas le moniteur LCD sur une installation encastrée comme des étagères ou des portants, sauf si une ventilation appropriée est fournie et si les instructions du fabricant ont été suivies.

Autres remarques

• Evitez d'exposer le moniteur LCD à une lumière directe ou à de fortes températures.
  • Evitez d'exposer le moniteur LCD à une forte humidité.
• N'essayez jamais d'effectuer les réparations vous-même. Votre garantie ne couvre pas les réparations ou les tentatives de réparation par une personne non agréée par Westinghouse Digital.
• Si votre moniteur LCD n'est pas utilisé pendant une longue période de temps, débranchez-le.

Précautions

• Evitez de toucher l'écran. Les graisses de la peau sont difficiles à retirer.
• Ne retirez jamais le capot arrière. Votre moniteur LCD contient des composants à haute tension. Vous pourriez être gravement blessé en cas de contact.
• Evitez d'exposer votre moniteur LCD à une lumière directe ou une autre source de chaleur. Orientez votre moniteur LCD en évitant une lumière directe afin d'en réduire l'éblouissement.
• Manipulez toujours votre écran LCD avec précautions lorsque vous le déplacez.
• Posez votre moniteur LCD sur une surface bien ventilée; ne le posez pas dans des cases hermétiques. Ne posez rien dessus qui pourrait empêcher une dissipation de la chaleur.
  • Assurez-vous que l'environnement autour de votre moniteur LCD est propre et sans humidité.
• Ne posez pas d'objets lourds sur le moniteur LCD, les câbles vidéo ou le cordon d'alimentation.
• Si le moniteur LCD émet de la fumée, un bruit anormal ou une odeur étrange, éteignez-le immédiatement et contactez le Centre de services de Westinghouse.

- AVERTISSEMENT – Afin de réduire les risques d'incendie ou de choc électrique, n'exposez pas le moniteur LCD à la pluie ou à l'humidité ! Le moniteur LCD ne doit pas être exposé aux suivements ou aux éclaboussures d'eau, et des objets remplis de liquides, comme des vases, ne doivent pas être posés sur le moniteur.

Directives de sécurité

AVERTISSEMENT: La prise de courant doit être située près du moniteur LCD et être facilement accessible. Utilisez toujours le cordon C.A. approprié, homologué par votre pays. Quelques exemples sont cités ci-dessous :

USA......UL Suisse ......SEV

Canada......CSA Angleterre ......BASE/BS

Allemagne.....VDE Japon .....Electric Appliance Control Act

REMARQUE IMPORTANTE CONCERNANT LA SELECTION DU CORDON D'ALIMENTATION

Le cordon d'alimentation approprié pour ce moniteur LCD, fourni dans ce paquet, a été sélectionné selon le pays de destination. Il doit être utilisé afin de prévenir les chocs électriques. Conformez-vous aux directives suivantes si vous devez changez le cordon amovible d'origine ou si celui-ci n'est pas fourni. Le connecteur femelle du cordon doit se conformer aux normes IEC-60320 et ressembler au schéma A1 ci-dessous :

Figure A1 Figure A2

Pour les Etats-Unis et le Canada

Aux Etats-Unis et au Canada, le connecteur mâle est de type NEMA5-15 (Schéma A2), homologué UL, et étiqueté CSA. Pour les moniteurs LCD posés sur un bureau ou une table, vous pouvez utiliser des cordons amovibles de type SVT ou SJT. Pour des moniteurs LCD installés à même le sol, utilisez uniquement des cordons amovibles de type SJT. Choisissez le cordon amovible selon le courant nominal du moniteur LCD. Veuillez consulter le tableau suivant pour les critères de sélection des cordons d'alimentation utilisés aux Etats-Unis ou au Canada.

Type de cordon	Taille des conducteurs de cordon	Courant nominal maximal de l’appareil
SJT	18 AWG	10 Ampères
	16 AWG	12 Ampères
	14 AWG	12 Ampères
SVT	18 AWG	10 Ampères
	17 AWG	12 Ampères

Déclaration de conformité à la FCC

Cet appareil a été testé et trouvé conforme à la norme établissant les limites des dispositifs numériques de classe B, conformément à la section 15 des règles de la FCC. Ces limites sont destinées à offrir une protection raisonnable contre des brouillages préjudiciables en installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie sur les fréquences radio, qui peut créer un brouillage préjudiciable aux communications radio si l'appareil n'est pas installé ni utilisé, selon les instructions. Il n'est cependant pas possible de garantir qu'aucun brouillage ne se produira dans une installation donnée. Si cet appareil provoque un brouillage préjudiciable aux réceptions radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur doit essayer de remédier à ce brouillage en utilisant l'une ou plusieurs des

méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le moniteur LCD et le récepteur.
• Branchez l'appareil sur une prise dont le circuit électrique est différent de celui qui alimente le récepteur.
• Consultez le Centre de services Westinghouse ou demander de l'aide à un technicien radio /moniteur.

Avertissement FCC

Pour être en conformité avec les normes FCC, l'utilisateur doit utiliser un cordon d'alimentation raccordé à la terre, ainsi que le câble d'interface vidéo à paires torsadées blindées avec un noyau de ferrite liée à la masse. Si un câble BNC est utilisé, choisir uniquement un câble BNC à paires torsadées blindées (5). Tout changement ou toute modification non expressément approuvés par Westinghouse Digital annulera l'autorisation accordée à l'utilisateur de faire fonctionner cet appareil.

• ASSUREZ-VOUS QUE LE MONITEUR LCD EST ETEINT
- NE VAPORISEZ PAS ET NE VERSEZ PAS DE LIQUIDE DIRECTEMENT SUR L'ÉCRAN OU SUR LE BOÎTIER

Pour nettoyer l'écran :

1. Essuyez l'écran avec un chiffon propre, doux, et non pelucheux. Ceci permet d'éliminer la poussière et autres particules.
2. Si le moniteur n'est toujours pas propre, imbibez un chiffon propre, doux et non pelucheux, d'une petite quantité de produit nettoyant pour vitres sans ammoniaque ni alcool, et essuyez l'écran.

Pour nettoyer le boîtier :

1. Utilisez un chiffon doux et sec.
2. Si le boîtier n'est toujours pas propre, imbibez un chiffon propre, doux et non pelucheux, d'une petite quantité de détergent doux sans ammoniaque ni alcool, et non abrasif, et essuyez la surface.

Déclaration

Westinghouse Digital déconseille l'utilisation de produits nettoyants à base d'ammoniaque ou d'alcool sur l'écran ou le boîtier du moniteur LCD. Certains nettoyants chimiques peuvent endommager l'écran et /ou le boîtier du moniteur LCD. Westinghouse Digital ne pourra pas être tenu responsable des dégâts causés par l'utilisation de produits nettoyants à base d'ammoniaque ou d'alcool.

• Image lumineuse à l'écran
• Temps de réponse ultrarapide
- Enceintes intégrées
• Economiseur d'énergie
- Autoconfigurable
• Compatible avec le verrou Kensington

Economiseur d'énergie

Ce moniteur LCD est muni d'un système de contrôle d'énergie, Power Saver. Si le moniteur LCD n'a pas été utilisé pendant une période de temps prolongée, le système mettra le moniteur LCD en mode basse tension pour conserver l'électricité. Déplacez légèrement la souris ou appuyez sur n'importe quelle touche du clavier pour revenir à l'image écran d'origine. Vous pouvez utiliser votre PC pour régler cette fonction.

Le moniteur LCD est compatible avec EPA ENERGY STAR et NÜTEK s'il est utilisé avec un ordinateur VESA DPMS. Pour économiser l'énergie, éteignez le moniteur LCD quand vous ne l'utilisez pas.

Autoconfiguration

VESA Plug and Play (autoconfiguration) élimine l'étape complexe et longue du processus d'installation. Votre système informatique reconnaîtra et réglera automatiquement le moniteur LCD. Le moniteur LCD utilise le Canal d'affichage des données (Display Data Channel ou DDC) pour envoyer les Données étendues d'identification d'affichage (Extended Display Identification Data ou EDID) à votre ordinateur, pour que celui-ci puisse automatiquement régler le moniteur LCD.

INSTALLATION

Féliciations sur votre achat d'un moniteur LCD à écran géant de 19" de Westinghouse. A la fois élégant et pratique, ce moniteur LCD léger fournit une image nette optimisée pour une résolution d'affichage 1440 x 900.

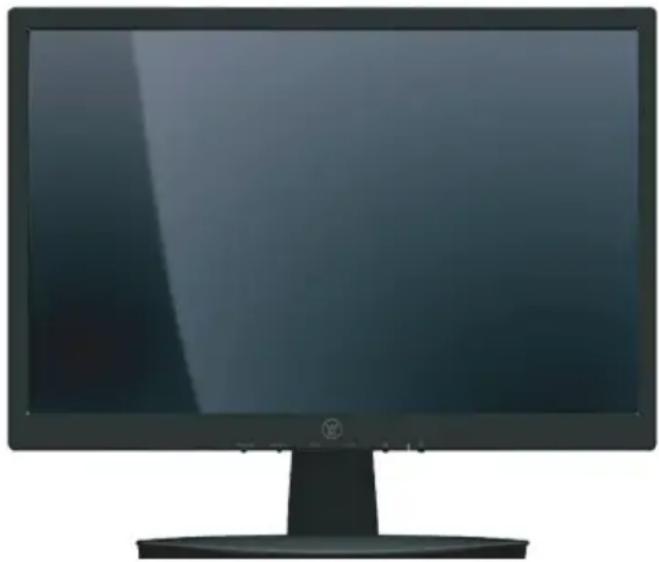

Contenu de l'emballage

Votre emballage comprend :

• Un moniteur LCD à écran géant Westinghouse de 19 "
  • Un trépied amovible
  • Un cordon d'alimentation C.A.
• Un port de câble vidéographique – Un connecteur mâle
• Un câble audio
  • Un manuel d'utilisation
• Une carte de garantie

Touches du panneau de commande

Utilisez les touches de commande sur le côté du moniteur LCD pour obtenir l'affichage à l'écran, ou OSD (On Screen Display). La liste des fonctions associées à ces touches se trouve ci-dessous. Les commandes OSD sont décrites dans la section « fonctions OSD » en page 12.

5 641 32

1.Turbo/▲	Commute entre les modes image, texte et économiqueFait défiler le sous-menu OSD lorsque le OSD est affiché.
2.Auto/▼	Optimise automatiquement les positions, la phase, et l’horloge lorsque le OSD n’est pas affiché (auto-réglage).Fait défiler le sous-menu OSD lorsque le OSD est affiché.
3./[IMAGE]	Réglage rapide du contraste ou diminution du contraste /de la luminosité.Déplace une sélection vers la gauche lorsque le OSD est affiché.
4./[IMAGE]	Réglage rapide de la luminosité ou augmentation du contraste /de la luminosité .Déplace une sélection vers la droite lorsque le OSD est affiché.
5.	Entrée et sortie du menu OSD
6.[YSAD]	Touche marche / arrêtVoyant lumineux DELVert: NormalOrange:Economiseur d’énergieEteint: Appareil éteint

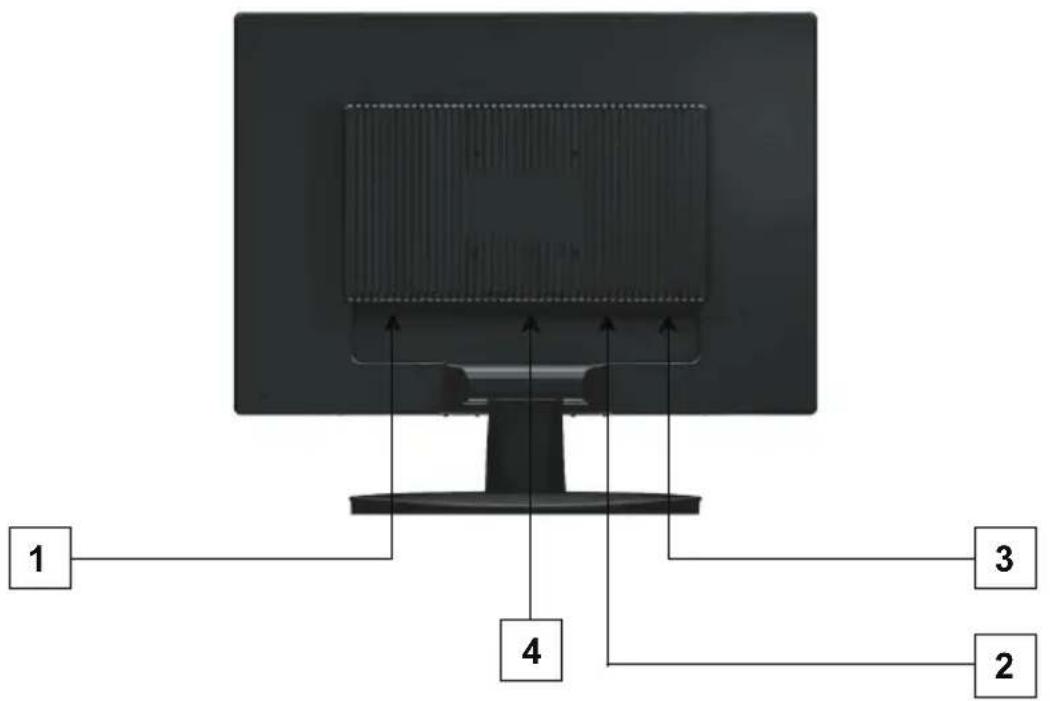

Connecteurs D'Entree

1 4 3 2

1. Prise secteur C.A.	Raccordez le cordon d'alimentation de l'entrée C.A. sur la source de courant.
2. DVI-D	Avec un câble DVI, raccordez à un ordinateur muni d'une sortie DVI.
3. D-SUB (VGA)	À l'aide du câble VGA à 15 broches fourni avec l'appareil, raccordez à un ordinateur ou à un autre appareil avec une sortie VGA.
4. Audio	A l'aide du câble stéréo 3,5 mm fourni avec l'appareil, raccordez à la sortie audio de votre ordinateur.

Installation

1. Pour attacher le trépied au moniteur LCD

Attachez le trépied à la base du moniteur LCD en alignant les trous et les encoches. Appuyez et enclenchez le trépied en place. Pour retirer le trépied, appuyez sur les encoches sur la base et retirez le trépied.

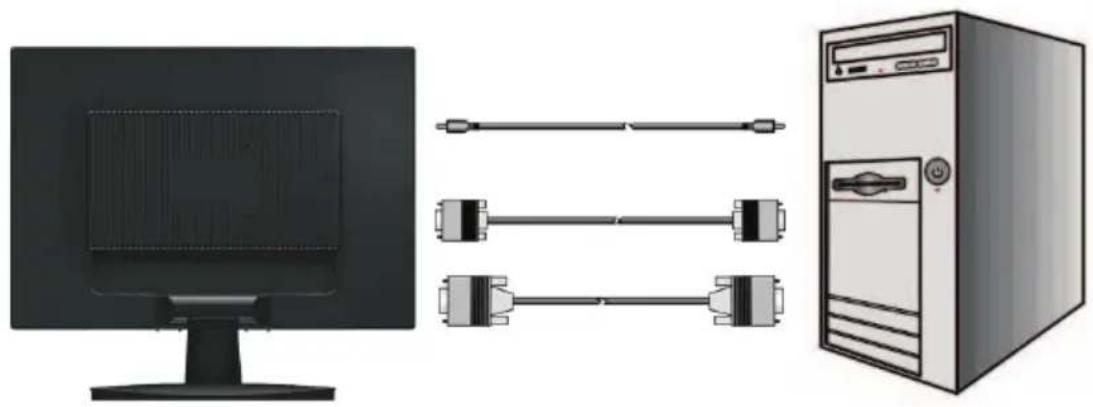

2. Pour raccorder les câbles audio et vidéo à l'ordinateur

Raccordez l'un des câbles suivants à l'arrière du moniteur LCD :

IMPORTANT : Avant de commencer, assurez-vous que le moniteur et l'ordinateur sont éteints.

RACCORD AUDIO : Raccordez un câble audio mini-stéréo depuis votre ordinateur jusqu'au port audio du moniteur LCD.

RACCORD DVI-D : Raccordez un câble numérique DVI depuis votre ordinateur jusqu'au port DVI-D du moniteur LCD.

RACCORD VGA : Raccordez un câble analogique VGA depuis votre ordinateur jusqu'au port LCD D-SUB du moniteur LCD.

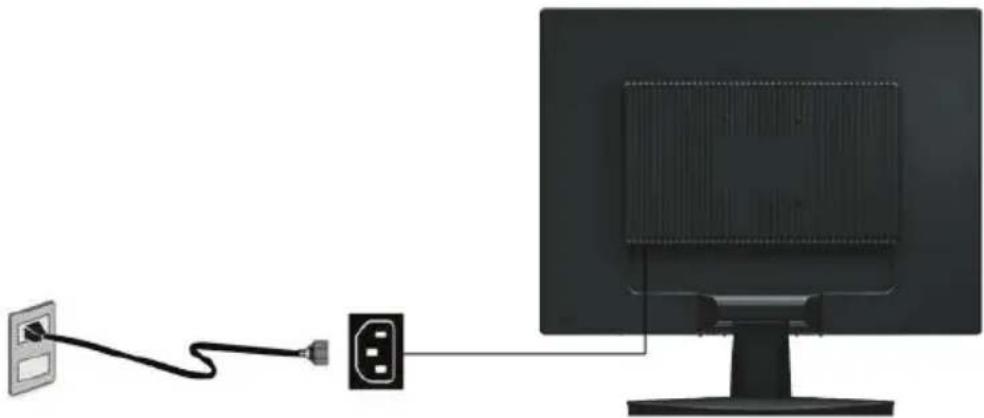

3. Pour raccorder les câbles d'alimentation

Raccordez le cordon d'alimentation A.C. au moniteur LCD (au connecteur appelé « AC-IN ») et branchez ensuite le cordon dans une prise C.A. correctement mise à terre.

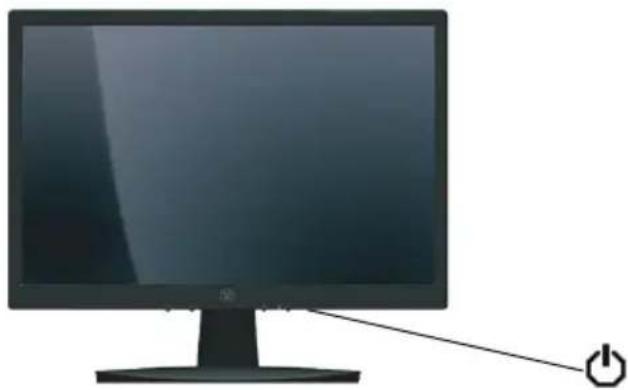

4. Pour allumer le moniteur

Appuyez sur le bouton « Power » (marche /arrêt) sur le côté du moniteur LCD. Le voyant DEL deviendra vert si un signal d'entrée est détecté et il deviendra orange si aucun signal n'est détecté.

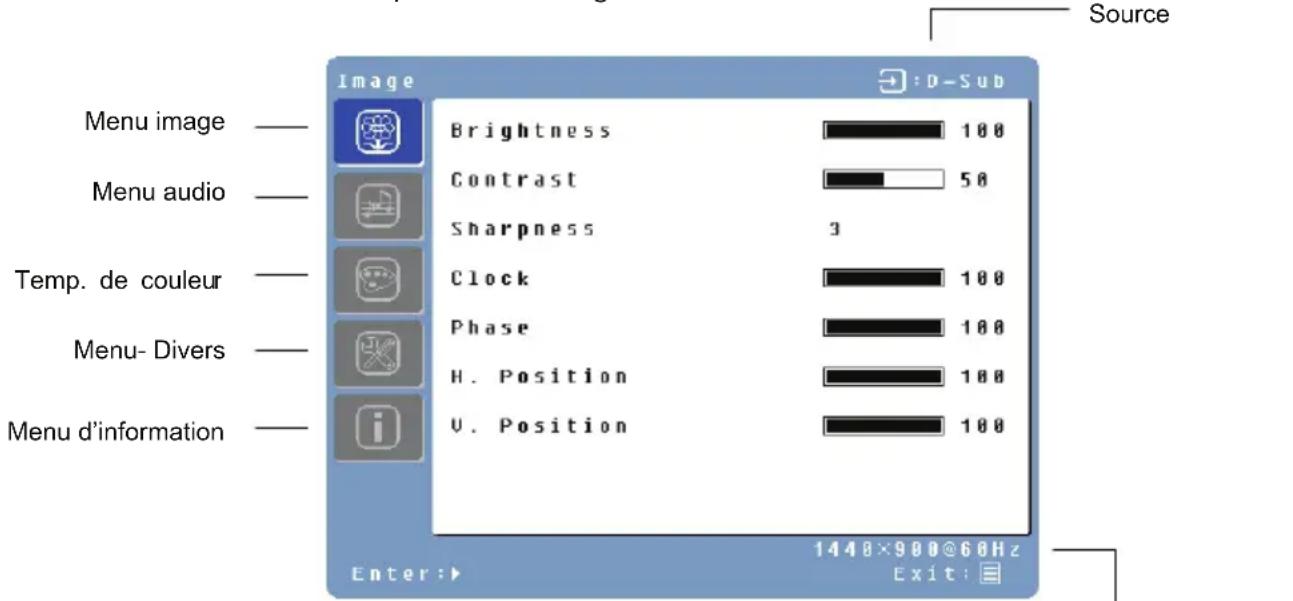

Fonctions du menu OSD

Tous les réglages des fonctions du moniteur LCD sont contrôlés à l'aide des touches de commande situées sur le côté du moniteur. Pour afficher le menu OSD principal, appuyez sur la touche du clavier « Menu » sur le panneau de commande. (Remarque : l'affichage du menu OSD disparaîtra automatiquement environ 10 secondes après si aucune action n'est prise).

Le moniteur LCD a été initialisé sur des réglages optimaux avant la livraison. Les réglages du moniteur peuvent être effectués à l'aide de l'OSD.

• Appuyez sur la touche "Menu" pour afficher le menu OSD.
• Appuyez sur les touches Turbd/▲ ou Auto/▼ pour faire défiler les sous-menus (Image, Audio, Couleur, Divers, et Information sur les sous-menus).
• Appuyez sur la touche 📂/► pour saisir le sous-menu.
• Appuyez sur les touches Turbo/▲ ou Auto/▼ pour sélectionner la fonction à régler.
• Appuyez sur les touches ⏻/◄ ou ⚙/► pour changer le réglage actuel de la sous-fonction.
• Pour retourner au menu précédent, appuyez sur la touche. Les changements sont automatiquement sauvegardés.
• Pour sortir du menu OSD, appuyez de nouveau sur « Menu ». Les changements effectués sont automatiquement sauvegardés.

Source Menu image —— Menu audio —— Temp. de couleur —— Menu- Divers —— Menu d'information —— Image : D-Sub Brightness 100 Contrast 50 Sharpness 3 Clock 100 Phase 100 H. Position 100 U. Position 100 Enter:► 1448×900@60Hz Exit:

Résolution et Fréquence

REMARQUES :

• Tous les changements sont automatiquement sauvegardés en mémoire lorsque l'OSD est éteint. Evitez d'éteindre le courant lorsque vous utilisez le menu OSD.
• Les réglages pour l'horloge, la phase, et les positions sont sauvegardés pour chaque durée de signal. A part ces réglages, tous les autres réglages ont une seule option, qui s'applique à toutes les durées du signal.
• La couleur de l'icône passera du gris au vert lorsqu'un sous-menu est sélectionné.

Voici une liste des sous-menus OSD sur le moniteur LCD :

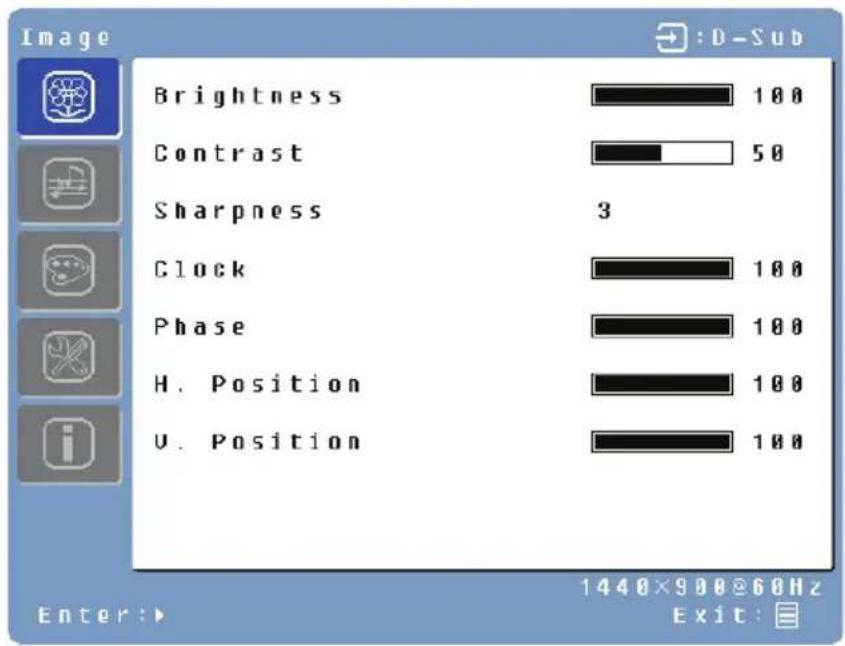

Menu image [Image Menu]

Image Brightness 100 Contrast 50 Sharpness 3 Clock 100 Phase 100 H. Position 100 U. Position 100 Enter: 1440×900@60Hz Exit:

Fonction	Description
Luminosité	Règle la luminosité de l’écran.
Contraste	Règle le contraste de l’image.
Netteté	Règle la netteté des images à basse résolution.
Horloge	Règle l’horloge du moniteur LCD (VGA uniquement).
Phase	Règle la phase du moniteur LCD (VGA uniquement).
Position H.	Déplace l’image à gauche ou à droite sur l’écran (VGA uniquement).
Position V.	Déplace l’image en haut ou en bas sur l’écran (VGA uniquement).

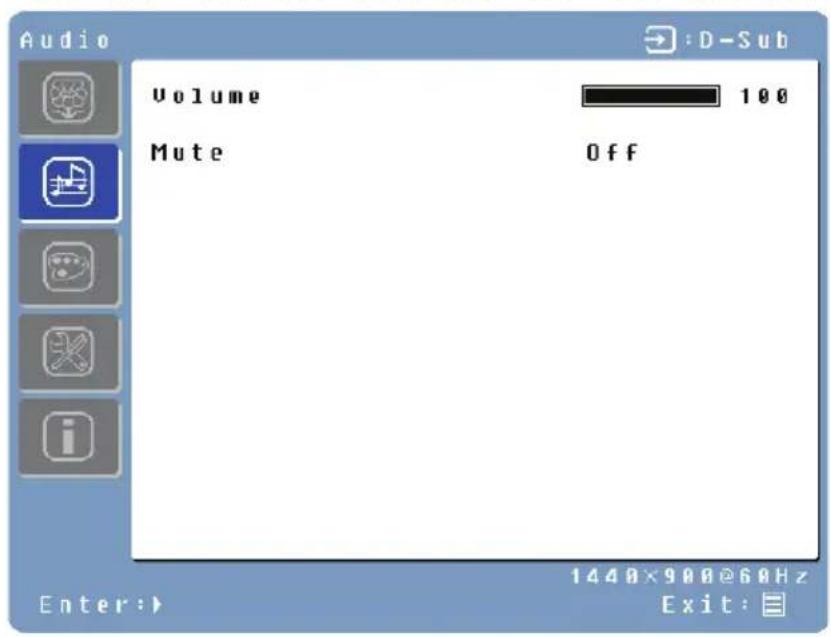

Menu audio [Audio Menu]

Audio Volume 100 Mute Off Enter:1440x900@60Hz Exit:

Fonction	Description
Volume	Permet de régler le son
Sourdine	Permet de désactiver ou d'activer le son

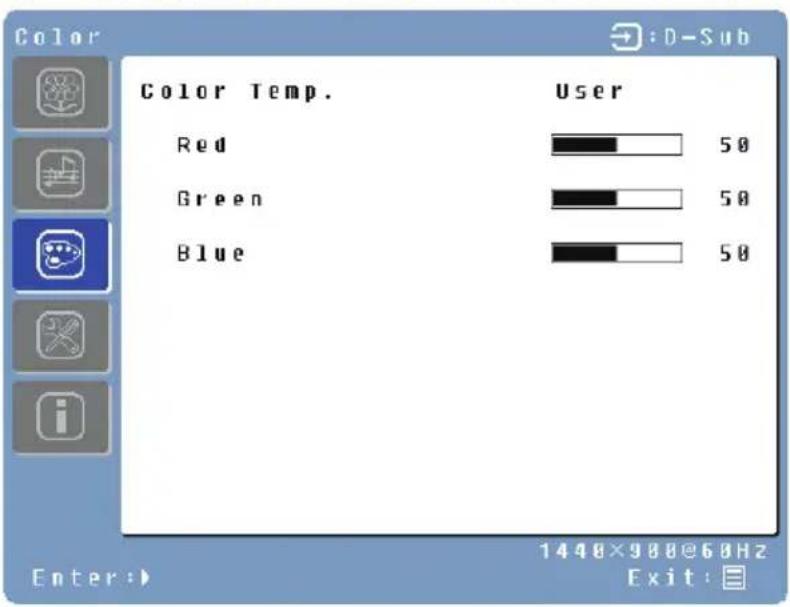

Menu couleurs [Color Menu]

Color Color Temp. User Red 50 Green 50 Blue 50 Enter:> 1448×988@60Hz Exit:

Fonction	Description
Temp. de couleur	Utilisateur/9300K/7500K/6500K/sRGB
Rouge	Règle la couleur rouge.
Vert	Règle la couleur verte.
Bleu	Règle la couleur bleue.

Fonction	Description
Langue	Anglais, français, allemand, espagnol, italiano,日本語, Русский,繁體中文,筒体中文,한국어
Délai d’attente OSD	Règle le temps d’affichage de l’OSD.
Position OSD	Déplace la position d’affichage de l’OSD sur n’importe laquelle des 5 positions suivantes à l’écran.
Réinitialisation	Réinitialise le moniteur LCD sur les réglages d’usine.
Sélection d’entrée	Analogique / Numérique
Autoréglage	Règle l’horloge, la phase et les positions automatiquement (VGA uniquement).
Gestion de couleurs	Fonction de gestion de couleurs (VGA uniquement).
Format optimal de l’image	Permet d’activer ou de désactiver le mode format de l’image

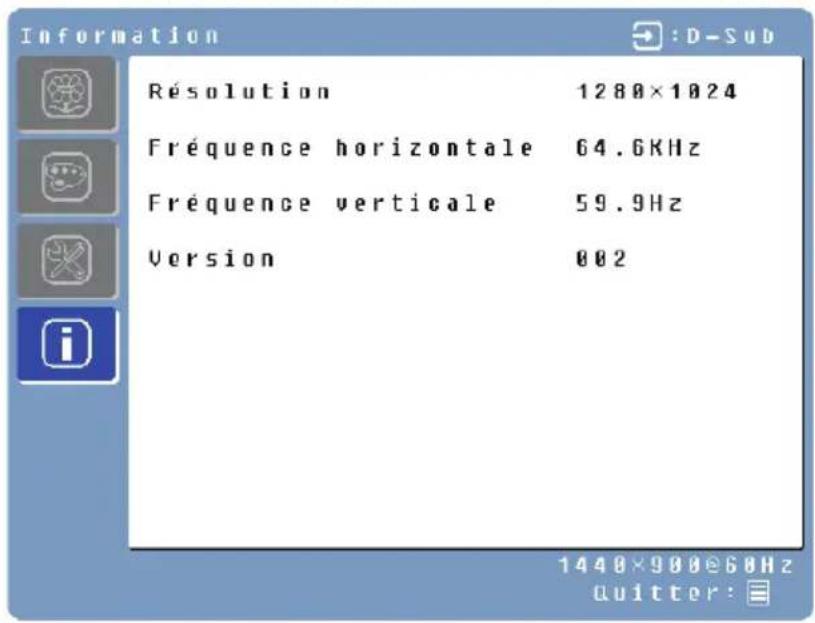

Menu d'information [Information Menu]

Information Résolution 1288×1024 Fréquence horizontale 64.6KHz Fréquence verticale 59.9Hz Version 002 1448×900@60Hz quitter:

Fonction	Description
Résolution	Affiche la résolution.
Fréquence horizontale	Affiche la fréquence horizontale.
Fréquence verticale	Affiche la fréquence verticale.
Version	Affiche le numéro de version du micrologiciel.

Réglage rapide de la luminosité ou du contraste

Une échelle de réglage de la luminosité ou du contraste peut être affichée directement à l'aide des touches suivantes :

- Luminosité : Appuyez sur la touche 🚫/▶ Luminosité lorsque le menu n'est pas affiché.

Luminosité 100 Quitter:

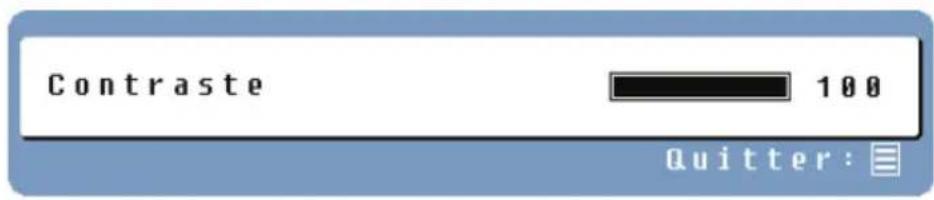

- Contraste : Appuyez sur la touche ⏻/◄ Contraste lorsque le menu n'est pas affiché.

Contraste 100 Quitter:

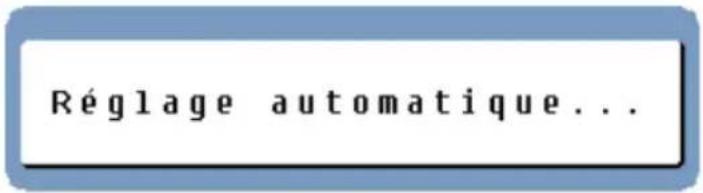

- Auto-réglage : Appuyez sur la touche Auto lorsque le menu n'est pas affiché.

Réglage automatique...

- Turbo : Appuyez sur la touche Turbd ▲ lorsque le menu n'est pas affiché pour naviguer entre les modes d'affichage. Voir page 18 pour plus de détails.

Modes d'affichage

Vous pouvez régler le rétroéclairage du moniteur à l'aide de la touche Turbo/▲ sur le panneau de commande. Il y a 3 modes : économique, texte et image. Pour passer d'un mode à l'autre, appuyez sur la touche Turbo/▲ jusqu'à ce que le mode souhaité soit sélectionné. Ces modes changent automatiquement le rétroéclairage du moniteur en lumineux, plus lumineux, très lumineux.

1. Mode économique – Luminosité réduite

Economique Quitter:

1. Mode texte—Luminosité normale

Mode Texte Quitter:

1. Mode image – Haute luminosité

Mode Image Quitter:

REMARQUES :

• Passer sur un mode de luminosité moindre peut soulager votre fatigue oculaire.
- Passez du mode image au mode texte lorsque vous travaillez sur du texte.
- Passez du mode texte au mode économique lorsque vous regardez l'écran pendant des périodes prolongées.

Caractéristiques techniques

Article		Spécification
Taille de l’écran	Type	Ecran à matrice active en couleurs, de 19 pouces. Anti-statique et recouvert d’une couche dure.
Résolution optimale		1440 x 900
Temps de réponse		5 ms
Ratio de contraste		700:1
Luminosité maximale		300 Nits
Angles de visualisation		150° (H) / 130° (V)
Connectique	Vidéo	Connecteur D-Sub à 15 broches (connecteur VGA)DVI-D
	Audio Prise Mini-stéréo de 3,5 mm
Alimentation	Tension 100-240 V	AC, 50/60 Hz (autocommutateur),1,5 A
Conditions d’utilisation	Température 32°F	à +95°F (0°C à +35°C)
	Humidité 20% à 90% (pas de condensation)
	Altitude Jusqu’à 3000 mètres
Conditions d’entreposage	Température - 4°F	à +140°F (-20°C à +60°C)
	Humidité 10% à 90% (pas de condensation)
	Altitude Jusqu’à 12000 mètres
Dimensions	Appareil 37,3 cm hauteur x 41,6 cm largeur x 20,6 cm profondeur
	Carton 47 cm hauteur x 54,3 cm largeur x 14,7 cm profondeur
Poids	Appareil 9.5 livres (4.3 kg)
Conformité aux normes		FCC-B, UL, CSA (CUL), Energy Star®, CCC, VCCI, Plug & Play
Consommation de courant	Allumé <36 W (Voyant DEL vert)
	Eteint <2 W (Voyant DEL orange)
Durée de vie de la lampe		40 000 heures

L'appareil ne s'allume pas

• Assurez-vous que le cordon C.A. est branché à l'arrière du Moniteur LCD.
- Assurez-vous que le cordon d'alimentation C.A. est correctement raccordé à une prise C.A.
- Branchez un autre appareil électrique (comme une radio) sur la prise de courant pour vérifier que la prise fournit un courant suffisant.

Pas d'image

• Assurez-vous que le bouton « power » (marche /arrêt) est allumé.
- Vérifiez que le moniteur LCD et cordon d'alimentation de l'ordinateur sont branchés et vérifiez le courant.

L'appareil est allumé, mais il n'y a pas d'image à l'écran

• Réglez les niveaux de luminosité et de contraste.
- Assurez-vous que les câbles VGA ou DVI sont correctement branchés à la fois à l'ordinateur et au moniteur.

« Hors échelle »

- Vérifiez la résolution et la fréquence de la sortie de l'image à l'écran et comparez sa valeur aux valeurs présélectionnées de la carte graphique de l'ordinateur.

Image brouillée

• Corrigez les réglages Phase sur le moniteur.

Image trop lumineuse ou trop sombre

• Réglez les niveaux de luminosité et de contraste à l'aide de l'OSD.
  • Assurez-vous que l'ordinateur n'affiche pas une image irrégulière.
  • Vérifiez le raccord VGA ou DVI entre l'ordinateur et le moniteur LCD.
• Servez-vous de la fonction « Auto Adjust » (auto-réglage).

Image déformée

• Reset le moniteur LCD avec la fonction « Reset » (réinitialiser) à l'aide de l'OSD.
• Retirez les accessoires superflus (comme le cordon prolongateur VGA).

L'image n'est pas centrée (la taille de l'image n'est pas proportionnée)

• Servez-vous de la fonction « Auto Adjust »
• Réglez les positions horizontale et/ou verticale à l'aide de l'OSD.
  • Vérifiez le réglage de la taille de l'image.

Les couleurs sont incorrectes

• Réglez la couleur à l'aide de l'OSD.

Ne peut pas montrer le moniteur d'affichage à cristaux liquides avec la résolution de 1440 x de 900

- Veuillez télécharger le conducteur de carte vidéo des sites Web ci-dessous : Nvidia: http://www.nvidia.com/content/drivers/drivers.asp

Intel: http://downloadfinder.intel.com/scripts-df/support_intel.asp

Questions supplémentaires

• Visitez notre site Web à www.westinghousedigital.com.
• Contactez le Service clients de Westinghouse Digital au [phone] ou écrivez-nous au [e-mail]

ÍNDICE
