SDV7225T - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Philips
Modèle	SDV7225T
Bandes de fréquences	VHF (30-300 MHz), UHF (300-3000 MHz)
Amplificateur	Amplificateur actif avec contrôle de gain
Alimentation	6 V CC via adaptateur secteur 100-240 V CA inclus
Connectivité	Câble coaxial pour sortie TV
Fixation murale	Possible : distance entre vis 80 mm
Interrupteur	Marche/Arrêt intégré
Voyant d'alimentation	Oui
Compatibilité	Analogique et numérique (ATSC, HDTV)
Utilisation en extérieur	Non (usage intérieur uniquement)
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas exposer aux fuites ni éclaboussures ; débrancher pour couper l'alimentation
Consommation électrique	Environ 2,5 W (estimé)
Longueur des dipôles VHF	Env. 50 cm (déployés)
Poids	Env. 200 g (estimé)
Dimensions (L x l x H)	Env. 30 x 15 x 5 cm (estimé)
Garantie	Consulter le site Philips ou contacter le support

FOIRE AUX QUESTIONS - SDV7225T PHILIPS

Cette antenne peut-elle fonctionner avec des transmissions analogiques ?

Oui, cette antenne peut recevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.

Cette antenne peut-elle recevoir des émissions numériques ou HD-ATSC ?

Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV numériques sur les bandes UHF et VHF.

Peut-on brancher cette antenne sur l'alimentation CC d'un bateau ou d'une caravane ?

Oui, vous trouverez une prise d'alimentation CC à l'arrière de l'antenne. Branchez le convertisseur/adaptateur sur l'antenne et la source d'alimentation.

Où dois-je placer l'antenne pour obtenir la meilleure réception ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur. Éloignez-la des surfaces métalliques pour éviter les interférences.

Comment régler le niveau de gain (amplification) ?

Une fois les dipôles VHF déployés, allumez l'amplificateur et tournez le bouton de gain vers la position maximale, puis réduisez progressivement jusqu'à obtenir une image nette. Parfois, il faut diminuer l'amplification.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique. Vous pouvez soit brancher l'antenne directement sur le tuner pour une recherche automatique, soit d'abord trouver le meilleur emplacement avec un téléviseur analogique.

Comment installer l'antenne pour la première fois ?

Déterminez l'emplacement optimal près d'une fenêtre, reliez le câble coaxial au téléviseur, branchez l'adaptateur secteur, puis déployez les dipôles et allumez l'amplificateur. Ajustez le gain et l'orientation pour une réception optimale.

Que faire si la réception est mauvaise ?

Essayez de déplacer l'antenne vers une fenêtre ou un endroit plus élevé. Ajustez l'orientation des dipôles VHF et le contrôle de gain. Éloignez l'antenne des objets métalliques et des appareils électroniques.

Comment nettoyer l'antenne ?

Débranchez l'antenne avant le nettoyage. Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de produits chimiques ou d'eau pour éviter d'endommager l'appareil.

Y a-t-il une garantie pour cette antenne ?

Pour plus d'informations sur la garantie, visitez le site www.philips.com/welcome ou contactez le support technique à l'adresse [e-mail].

MODE D'EMPLOI SDV7225T PHILIPS

Avertissement spécifique aux États-unis 4

Avertissement spécifique au Canada 4

Recyclage 5

2 Votre SDV7225T/27 6

Aperçu 6

3 Mise en route 7

Installation 7

4 Configuration du SDV7225T/27 7

Pour une réception VHF/FM 7

Pour une réception UHF 8

Fixation au mur 8

Configuration d'un tuner numérique

avec cette antenne 8

5 Foire aux questions 9

6 Garantie et réparation 9

7 Glossaire 10

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

L'appareil ne doit pas être exposé aux • fuites et aux éclaboussures. Aucun objet rempli de liquide, par exemple un vase, ne doit être placé sur l'appareil.

Pour couper complètement l'alimentation, • débranchez la prise secteur de l'appareil.

Si la fiche d'alimentation secteur • est utilisée comme dispositif de sectionnement, celle-ci doit rester facilement accessible.

Aucune flamme nue, par exemple une • bougie allumée, ne doit être placée sur l'appareil.

Avertissement spécifique aux États-unis

À l'issue des tests dont il a fait l'objet, cet équipement a été déclaré conforme à la section 15 de la réglementation FCC applicable aux appareils numériques de classe B. Ces limites sont conçues pour fournir une protection suffisante contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre des ondes radioélectriques. Il est susceptible de créer des interférences nuisibles dans les communications radioélectriques s'il n'est pas installé ou utilisé conformément aux instructions du manuel.

Cependant, l'absence d'interférences dans une installation particulière n'est pas garantie. Dans le cas où cet équipement créerait des interférences avec la réception radio ou télévisée, ce qui peut être vérifié en éteignant et en rallumant l'appareil, il est conseillé d'essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :

déplacer l'antenne de réception ;•

augmenter la distance entre l'équipement • et le récepteur ;

relier l'équipement à une prise de courant • située sur un circuit différent de celui sur lequel le récepteur est connecté ;

prendre conseil auprès d'un distributeur • ou d'un technicien radio/TV qualifié.

Tous les autres appareils doivent comporter l'indication suivante sur l'appareil, à un endroit visible :

Cet appareil est conforme à l'article 15 de la réglementation de la FCC. Son utilisation est soumise à deux conditions : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit être capable de supporter différentes interférences, y compris les interférences susceptibles de provoquer un dysfonctionnement.

Avertissement spécifique au Canada

Clause de classe B

Cet appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe B prescrites dans le Règlement sur le Brouillage Radioélectrique édicté par le Ministère des Communications du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Recyclage

Votre produit a été conçu et fabriqué à l'aide de matériaux et composants de haute qualité, recyclables et réutilisables.

Ne mettez jamais votre produit au rebut avec vos déchets ménagers. Renseignez-vous sur les réglementations locales concernant la collecte des produits électriques et électroniques. La mise au rebut citoyenne de votre ancien produit permet de protéger l'environnement et la santé.

L'emballage de ce produit a été conçu pour être recyclé. Pour plus d'informations sur le recyclage de l'emballage, contactez les autorités locales.

Sur un produit, ce logo signifie qu'une contribution financière a été versée au système de récupération et de recyclage national correspondant.

© 2010 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

2 Votre

SDV7225T/27

Félicitations pour votre achat et bienvenue dans le monde de Philips!

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante : www.philips.com/welcome.

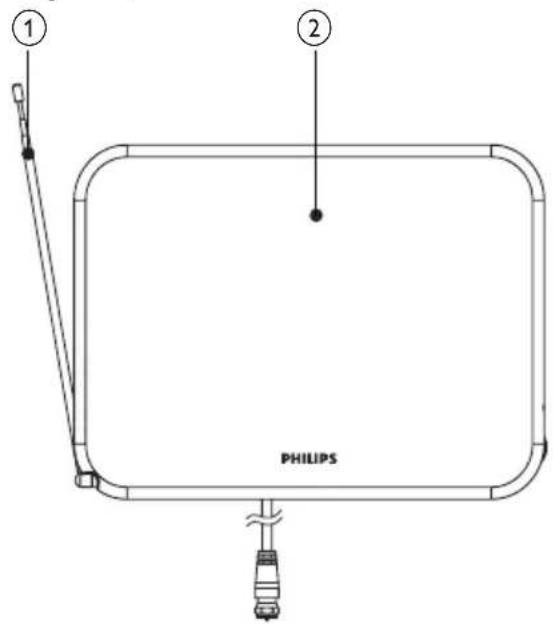

Aperçu

1 Antenne VHF

2 Antenne UHF

3 Interrupteur Marche/Arrêt - Bouton de contrôle du gain

4 Voyant d'alimentation

5 Connexion 6 V CC

6 Connexion sortie TV

7 Adaptateur secteur 100-240 V CA 6 V CC, fourni

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, lisez le manuel d'utilisation de votre téléviseur avant de commencer. Réglez le téléviseur pour qu'il reçoive le signal ANTENNA à la place de CABLE ou SATELLITE.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour de meilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

Connexion au téléviseur

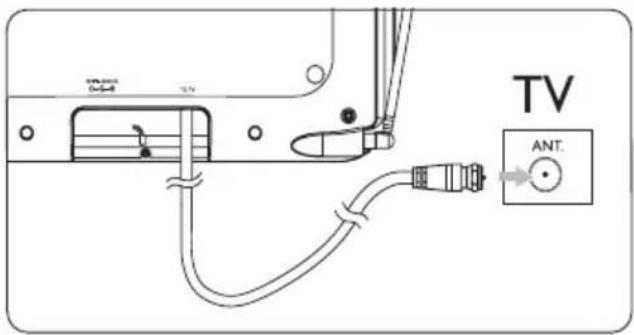

1 Reliez le câble coaxial au téléviseur.

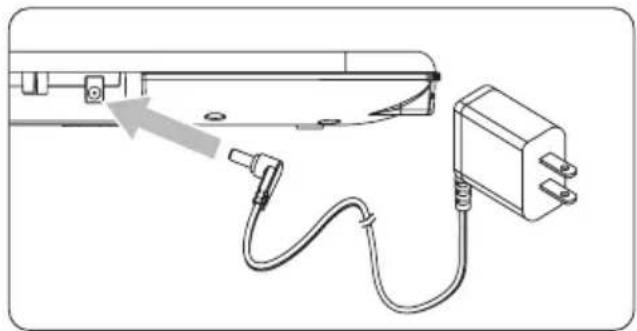

2 Branchez la fiche CC sur l'antenne et l'alimentation sur une prise 100-240 V CA.

Pour une réception VHF/FM

1 Déployez les dipôles télescopiques au maximum.

2 Allumez le téléviseur ou la radio FM, et choisissez la chaîne/station souhaitée. Déplacez les dipôles dans plusieurs directions vers le haut et le bas jusqu'à obtenir une réception satisfaisante.

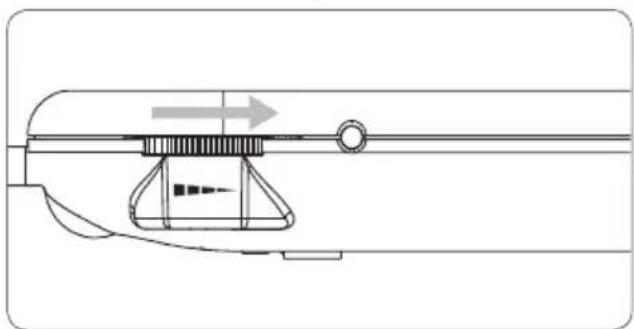

3 Allumez l'amplificateur en tournant le bouton de contrôle du gain VHF/UHF vers la position maximale jusqu'à obtenir une meilleure réception.

Pour obtenir une meilleure réception, tournez le contrôle du gain vers le bas, sur un réglage inférieur.

Pour une réception UHF

1 Allumez le téléviseur et choisissez la chaîne/station souhaitée.
2 Pour augmenter la puissance de l'amplificateur, tournez le bouton de contrôle du gain vers la position maximale.

Vous pouvez toumer le bouton de contrôle du gain vers la gauche pour obtenir une meilleure réception.

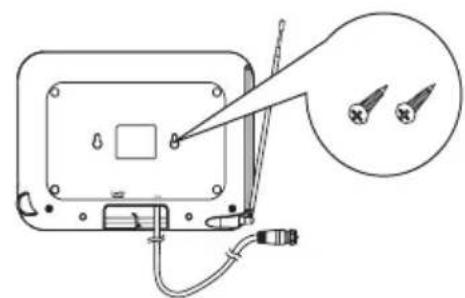

Fixation au mur

Vissez deux vis à bois sur le mur. Assurez-vous que la distance entre les deux vis est de 80 mm.

Configuration d'un tuner numérique avec cette antenne

Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenne a été configurée correctement pour que le tuner puisse recevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

Branchez l'antenne sur un tuner • numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.

Branchez directement l'antenne sur le • téléviseur. Réglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'installer les chaînes avec le tuner.

5 Foire aux questions

Cette antenne peut-elle fonctionner avec des transmissions analogiques ?

Oui, cette antenne peut recevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.

Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions HD-ATSC ?

Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV numériques sur les bandes passantes UHF et VHF.

Peut-on brancher cette antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping ?

Oui, vous trouverez une prise d'alimentation CC à l'arrière de l'antenne. Branchez le convertisseur/adaptateur sur l'antenne et la source d'alimentation.

Où dois-je placer l'antenne pour obtenir la meilleure réception possible ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Conseil

Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette ?

Une fois les dipôles VHF déployés au maximum, allumez l'amplificateur. Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoins. Dans certains cas, vous devez diminuer la puissance de l'amplificateur pour recevoir une image plus nette.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique (reportez-vous à la section « Configuration d'un tuner numérique avec cette antenne »).

6 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site : www.philips.com/welcome Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l'adresse : [e-mail]

7 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à créer un gain, c'est-à-dire à rendre les petits signaux plus grands.

Antenne

Appareil pouvant se présenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

C

Câble coaxial

Conducteur en cuivre mono-brin, entouré d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

D

DVB (Digital Video Broadcasting, diffusion vidéo numérique)

DVB est un ensemble de normes internationales ouvertes pour la télévision numérique.

F

En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporteur varie en fonction de la fréquence de la tension de modulation.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (téléviseur de définition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

V

VHF (Very high frequency, très haute fréquence)

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz.
