Type de produit	Récepteur / amplificateur 100 V
Marque	Power Dynamics
Modèle	PRS240
Alimentation secteur	220-240 V CA / 50 Hz
Alimentation continue	24 V CC (prise secteur DC)
Fusible	Type et valeur identiques à l'original, 10-16 A
Sorties haut-parleur	Bornes 100 V et COM
Sorties ligne	Connecteurs RCA pour amplificateurs supplémentaires
Entrées ligne	Connecteurs RCA (niveau ligne)
Réglage volume	Potentiomètre Master Volume
Indicateur de niveau	VU-mètre à LED 3 chiffres
Interrupteur marche/arrêt	Power Switch
Température de fonctionnement	5 °C à 35 °C
Utilisation	Intérieur uniquement
Nettoyage	Chiffon sec, pas de produits chimiques
Réparations	Technicien spécialisé uniquement, pièces d'origine
Garantie	Caduque en cas de modification ou réparation non autorisée
Compatibilité électromagnétique	Tenir à 60 cm des téléviseurs et ordinateurs
Mise au rebut	Ne pas jeter avec les ordures ménagères, déposer en déchèterie

FOIRE AUX QUESTIONS - PRS240 Power Dynamics

Comment brancher des haut-parleurs sur un système ligne 100 V ?

Reliez la borne de sortie 100V à la borne positive (+) du premier haut-parleur et la sortie COM à la borne négative (-). Reliez les haut-parleurs supplémentaires en parallèle : tous les positifs ensemble et tous les négatifs ensemble.

Quel type de fusible utiliser et comment le remplacer ?

Utilisez un fusible de même type et de même valeur que l'original (voir étiquette). Débranchez l'appareil, ouvrez le porte-fusible avec un petit tournevis, retirez l'ancien fusible, insérez le nouveau et refermez.

Puis-je utiliser l'appareil à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de décharge électrique.

Que faire si une odeur étrange se dégage à la première mise sous tension ?

C'est normal. L'odeur provient des composants neufs et disparaît après quelques minutes d'utilisation.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou de nettoyants abrasifs.

Quelle est la puissance maximale recommandée pour les haut-parleurs connectés ?

La puissance combinée des haut-parleurs ne doit pas dépasser 90% de la puissance de sortie de l'amplificateur pour éviter toute surcharge.

Puis-je utiliser une batterie 24 V pour alimenter l'appareil ?

Oui, l'appareil dispose d'une prise secteur DC 24 V pour brancher une batterie standard 24 V.

Que faire en cas de condensation après un transport ?

Laissez l'appareil éteint et attendez qu'il atteigne la température ambiante avant de le mettre sous tension.

Est-il possible de réparer l'appareil soi-même ?

Non, toute réparation doit être effectuée par un technicien spécialisé. L'ouverture du boîtier expose à des tensions dangereuses et annule la garantie.

Comment transporter l'appareil en toute sécurité ?

Utilisez l'emballage d'origine pour le transport. Débranchez tous les cordons avant de déplacer l'appareil.

MODE D'EMPLOI PRS240 Power Dynamics

Nous you remercions d'avoir acheté un produit Power Dynamics. Veuillez ire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficiair de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouies de ventilation.
• L'appareil n'est pas conscience pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branche pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere répetée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'aerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non'utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toutes l'appareil éloigné de tout équipement électrique pouvant cause des interférences.
• Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5°C / 41°F et 35°C / 95°F .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Power Dynamics ne pourrait être tenu responsable en case de dommages matériels ou corporels causés par un non respect des consignes de sécurité et averrissemments. Cela est également valable pour tous les dommages qu'elle que soit la forme.

DEBALLAGE

ATTENTION! Immediatement après réception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être returné, faites-le dans l'emballage d'origine.

Si l'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez l'appareil eteint le temps qu'il attigne la temperature ambiente.

ALIMENTATION

Voutrouez sur l'etiquette a l'arriere de I'appareil, le type d'alimentation autiliser. Vérifiéz que la tension d'alimentation correspond à cette mentionné. Toute autre alimentation peut endommager I'appareil. Reliez I'appareil au secteur, il est pré à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation régiable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

Si le fusible est defectueux, il faut le remplacer par un fusible de meme type et de meme valeur. Avant de le remplacer, veillez a debrancher l'appareil.

Procedure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.
Etape 2: Retirez l'ancien fusible.
Etape 3: Placez le nouveau fusible dans le porte-fusible.
Etape 4: Remettez le porte-fusible dans le boitier.

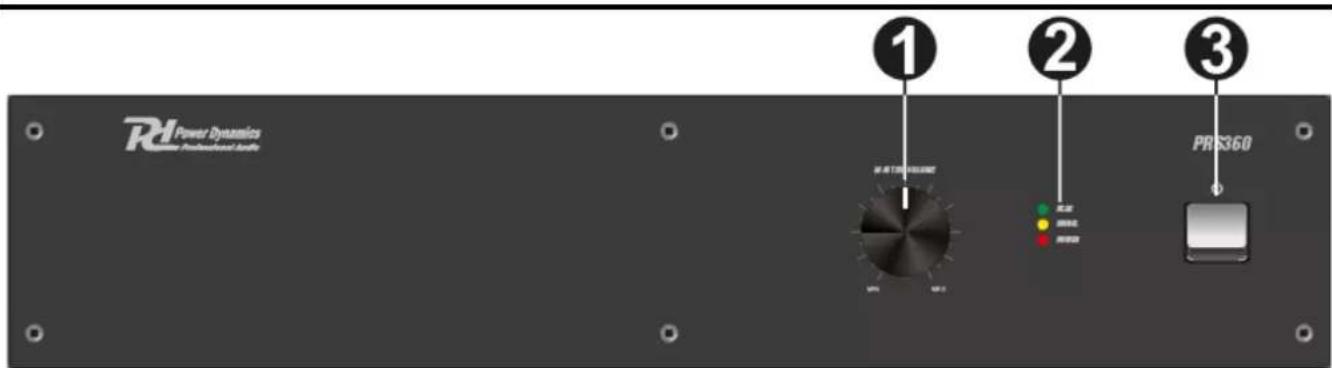

FACE AVANT

1. RÉGLAGE VOLUME MASTER: Réglage du volume général entre niveau minimal et niveau maximal.
2. VU-METER: Le fonctionnement actuel du système est indiqué sur le bargraphe LED à 3 chiffres.
3. INTERRUPEUR POWER: Allumer ou eteindre l'appareil.

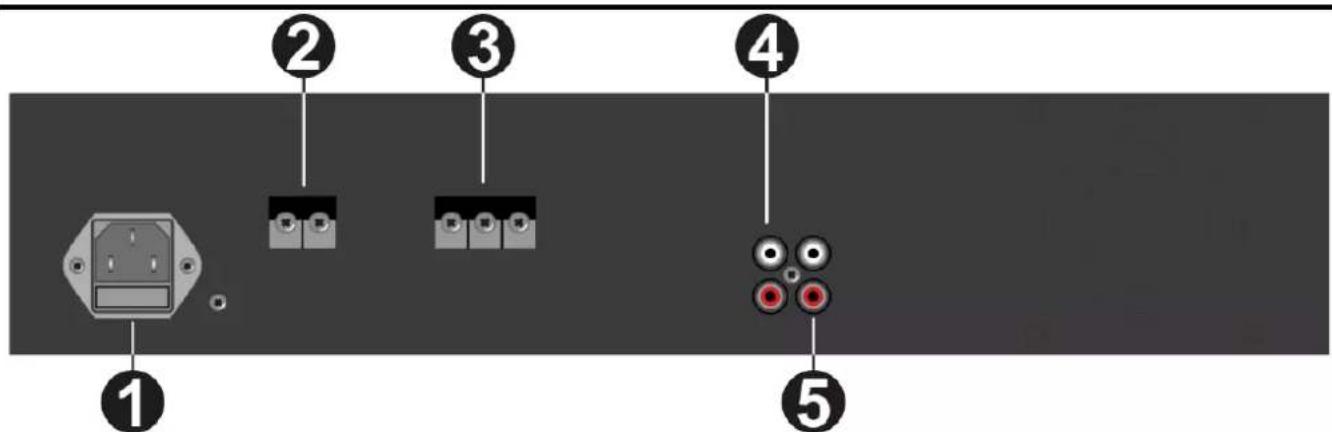

FACEARRIERE

1. AC IN ET FUSIBLE: Prise pour brancher le cordon d'alimentation fourni (en haut). Pour savoir comment changer le fusible (en bas), voir "REPLACEMENT DU FUSIBLE".
2. PRISE SECTEUR DC: Prise d'alimentation DV (24 V) pour brancher une batterie standard 24 V.
3. SORTIE HAUT-PARLEUR: Ces bornes permettent de connecter des haut-parleurs.
4. CONNECTEURS DE SORTIE (RCA): D'autres amplificateurs peuvent etre connectes a partir de ces prises.
5. CONNECTEURS DE ENTRE (RCA): Prises RCA pour relier des appareils audio avec sortie niveau ligne.

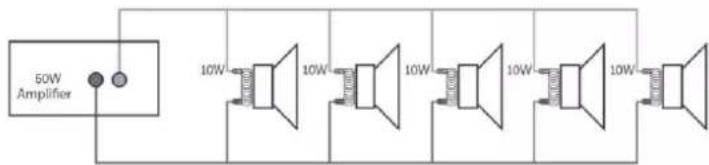

SYSTEME LIGNE 100 V

Pour des systèmes ligne 100 V, reliez l'amplificateur au premier haut-parleur dans le système en utilisant un cable haut-parleur à double isolation ayant la puissance adequate pour supporter la sortie totale de l'amplificateur.

Reliez la borne de sortie "100V" à la borne (+) du haut-parleur et la sortie "COM" à la borne (-). Reliez d'autres haut-parleurs en parallelle au premier haut-parleur avec tous les borniers positifs ensemble et reliez tous les borniers négatifs ensemble comme indiqué sur le schéma.

Un système ligne 100 V peut se compose de plusieurs haut-parleurs reliés entre eux. Le facteur permettant de définir le nombre de haut-parleurs pouvant etre reliés à un seul amplificateur est la puissance. Pour la majorité des applications, il est conseilé de relier autant de haut-parleurs que nécessaire avec une puissance combinée de 90% au plus de la puissance de sortie de l'amplificateur.

Les bornes d'un haut-parleur 100 V sont reliées à un transformateur et dans certains cas, ce transformateur peut être utilisé pour différentes puissances. Ces réglages peuvent être utilisés pour régler la puissance (et le volume de sortie) de chaque haut-parleur dans le système pour obtenir la puissance totale ideale du système pour l'amplificateur.
