DCS8526LH - Caméra de surveillance D-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec éclairage infrarouge
Angle de vue	120 degrés
Connectivité	Wi-Fi, Ethernet
Détection de mouvement	Oui, avec alertes en temps réel
Stockage	Cloud et carte microSD (non incluse)
Application mobile	Compatible avec iOS et Android
Alimentation	Adaptateur secteur inclus
Dimensions	Non spécifiées
Poids	Non spécifié
Garantie	2 ans

FOIRE AUX QUESTIONS - DCS8526LH D-LINK

Comment configurer ma caméra D-LINK DCS8526LH pour la première fois?

Téléchargez l'application D-Link, créez un compte, puis suivez les instructions pour ajouter votre caméra en scannant le code QR ou en entrant le numéro de série.

Que faire si ma caméra ne se connecte pas au Wi-Fi?

Vérifiez que vous utilisez un mot de passe correct, que le signal Wi-Fi est fort et que la caméra est compatible avec la bande de fréquence (2,4 GHz).

Comment réinitialiser ma caméra D-LINK DCS8526LH?

Maintenez enfoncé le bouton de réinitialisation situé sur la caméra pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Puis-je visualiser la vidéo en direct à partir de ma caméra à distance?

Oui, vous pouvez accéder à la vidéo en direct via l'application D-Link, tant que votre caméra est connectée à Internet.

Comment ajuster la qualité de l'image de ma caméra?

Vous pouvez modifier les paramètres de qualité d'image dans l'application D-Link sous les paramètres de la caméra.

Que faire si je ne reçois pas de notifications de mouvement?

Assurez-vous que les notifications sont activées dans l'application et que la détection de mouvement est configurée correctement dans les paramètres de la caméra.

La caméra D-LINK DCS8526LH est-elle étanche?

Oui, la caméra est conçue pour une utilisation en extérieur et est résistante aux intempéries, mais elle ne doit pas être immergée dans l'eau.

Comment mettre à jour le firmware de ma caméra?

Accédez aux paramètres de la caméra dans l'application D-Link et recherchez les mises à jour de firmware, puis suivez les instructions pour installer la dernière version.

Est-il possible d'enregistrer des vidéos sur un ordinateur?

Oui, vous pouvez sauvegarder les enregistrements sur un ordinateur en accédant à la mémoire de stockage de la caméra ou en utilisant un service de cloud si disponible.

Comment changer le mot de passe de ma caméra?

Allez dans les paramètres de sécurité dans l'application D-Link et choisissez l'option pour changer le mot de passe.

MODE D'EMPLOI DCS8526LH D-LINK

Caméra Wi-Fi Pro à panoramique et inclinaison Full HD

D-Link®

Manuel d'utilisation

mydlink™

08/14/2020

Matériel : A1

Version du manuel : 1,00

Présentation du manuel

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis. Les informations contenues dans le présent document peuvent devenir obsolète à mesure que nos services et sites Web se développent et changent. Consultez le site Web www.mydlink.com pour obtenir les informations les plus à jour.

Révisions du manuel

Révision Date Description
1,00 08/14/2020 Version initiale

Marques commerciales

D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2020 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Contenu

Présentation du produit....1

Contenu de la boîte .... 1

Introduction 2

Configuration système requise 2

Vue d'ensemble du matériel....3

Avant....3

Arrière 4

Comportement des voyants....5

Installation....6

Sécurité 6

Pré-requis 6

Éléments à prendre en compte avant d'installer le réseau sans fil..7

Configuration de la caméra par l'application mydlink....8

Installation du périphérique....10

Installation de la caméra....11

Utilisation de l'application mydlink....13

Contrôle de votre périphérique ....13

Options de la caméra....14

Périphérique....17

Résolution des problèmes ....20

Caractéristiques techniques....22

Présentation du produit Contenu de la boîte

Caméra Wi-Fi Pro à panoramique et inclinaison Full HD

Kit de vissage

Support de fixation

Guide de démarrage rapide

Adaptateur secteur

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de votre produit l'endommagera et en annulera la garantie.

Introduction

La caméra Wi-Fi panoramique horizontal/vertical full HD mydlink DCS-8526LH offre un éventail de fonctionnalités pour vous aider à surveiller efficacement des zones étendues de votre domicile ou de votre petite entreprise à toute heure du jour ou de la nuit. Suivez et surveillez sans effort vos enfants, vos parents âgés ou vos animaux domestiques, même lorsqu'ils se déplacent dans la pièce. C'est une manière intelligente de ne jamais laisser ses proches hors de vue.

Configuration système requise

Configuration réseau requise	Réseau Ethernet 10/100 ou réseau sans fil 802.11n/gUne connexion InternetUn routeur connecté au modem haut débit, ou une Box
Applications mydlinkTM requises	iPhone, iPad, smartphone ou tablette Android (Reportez-vous à la page du magasin de l'application mobile pour vérifier si votre appareil est compatible.)Compte de messagerie (pour l'enregistrement du service mydlinkTM)

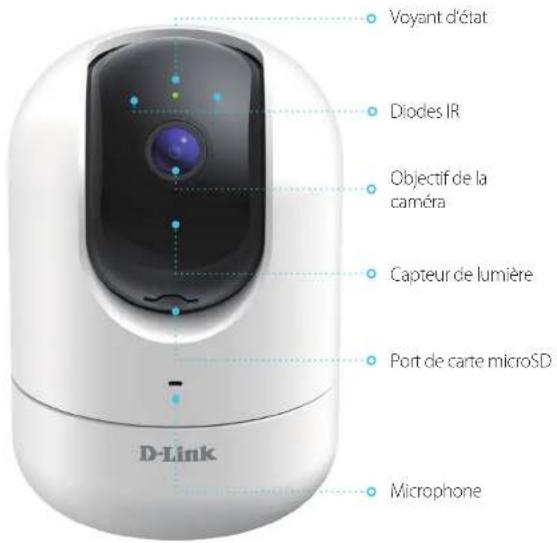

Vue d'ensemble du matériel

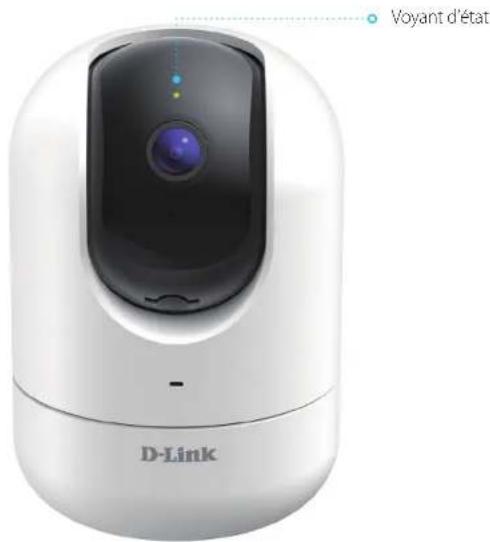

Avant

Voyant d'état Diodes IR Objectif de la caméra Capteur de lumière Port de carte microSD D-Link Microphone

Voyant d’état	Reportez-vous à Comportement des voyants en page 5 pour de plus amples informations
Diodes IR	Des LED IR encerclent l’objectif de la caméra.
Objectif de la caméra	Enregistre la vidéo de la zone autour de la caméra.
Capteur de lumière	Le capteur PIR surveille les conditions d’éclairage et alterne entre la couleur et l’infrarouge en conséquence.
Port de carte microSD	Fente pour carte microSD ; prend en charge jusqu’à 256 Go.
Microphone	Prend le son près de votre caméra.

Section 1 - Présentation du produit

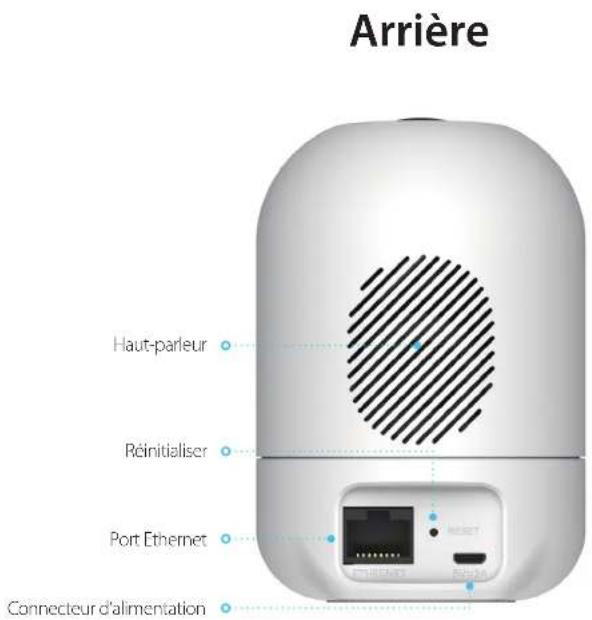

Arrière Haut-parleur Réinitialiser Port Ethernet Connecteur d'alimentation

Haut-parleur Fournit une lecture audio pour la fonction audio bidirectionnelle.
Bouton de réinitialisation	Maintenez le bouton enfoncé pour réinitialiser la caméra aux paramètres d'usine par défaut.
Port Ethernet	Connecteur RJ-45 pour les connexions Ethernet.
Connecteur d'alimentation	Connectez l'adaptateur secteur sur ce port pour alimenter la caméra.

Comportement des voyants

Voyant d'état D-Link

Voyant d’état		Connecté au Wi-Fi et à mydlink.
		Démarrage.
		Prêt à être configuré.
		Microprogramme en cours de mise à jour - ne mettez pas l’appareil hors tension.

Installation Sécurité

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

• N'ouvrez pas le périphérique et ne tentez pas de le réparer.
• N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide pour l'essuyer.

Pré-requis

Planifiez l'emplacement de votre caméra :

• Vérifiez que votre caméra est électriquement conçue pour fonctionner avec l'alimentation électrique disponible dans votre région.
• Connectez l'adaptateur d'alimentation de la caméra à une prise électrique qui n'est pas contrôlée par un interrupteur mural. Cela vous évitera de couper accidentellement l'alimentation du périphérique.
• Assurez-vous de brancher l'appareil sur une prise électrique correctement mise à la terre afin d'éviter les chocs électriques.
• Assurez-vous que le périphérique est solidement installé.

Éléments à prendre en compte avant d'installer le réseau sans fil

La caméra Wi-Fi panoramique horizontal/vertical full HD DCS-8526LH vous permet de visionner des séquences vidéo de pratiquement n'importe où dans la plage de fonctionnement de votre réseau sans fil. Vous devez garder a l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au minimum le nombre de murs et de plafonds entre la caméra et le point d'accès sans fil. Chaque mur ou plafond peut réduire la portée de votre caméra de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur ! Si vous voulez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les caméras de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'isolation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
4. Éloignez votre produit (au moins 1 à 2 mètres) des appareils ou des dispositifs électriques qui émettent des RF.

Configuration de la caméra par l'application mydlink

1/ Téléchargez l'application mydlink depuis l'App Store (iOS) ou Google Play (Android) en scannant le code QR.

Remarque : Assurez-vous que votre smartphone est connecté sans fil au réseau sur lequel la DCS-8526LH se trouvera.

2/ Lancez l'application mydlink et créez un compte ou connectez-vous à votre compte existant.

Remarque : Si on vous demande de permettre à l'application d'accéder à votre emplacement ou d'envoyer des notifications, sélectionnez Autoriser. Assurez-vous que les services de localisation et Bluetooth sont activés dans les paramètres de votre téléphone.

mydlink Sign Up Sign Up

3/

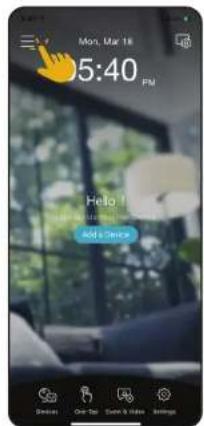

Une fois connecté, appuyez sur le bouton Menu dans le coin supérieur gauche.

Mon, Mar 18 5:40 PM Hello! Add a Service Device One Day Same & Video Settings

4/

Sélectionnez Ajouter un périphérique.

Suivez les instructions à l'écran pour terminer la configuration du périphérique.

0:43 Devices One-Map Event & Video Settings Add a Device... Cloud Recording Tutorial Drd Party Integration About Sign Out mydlink

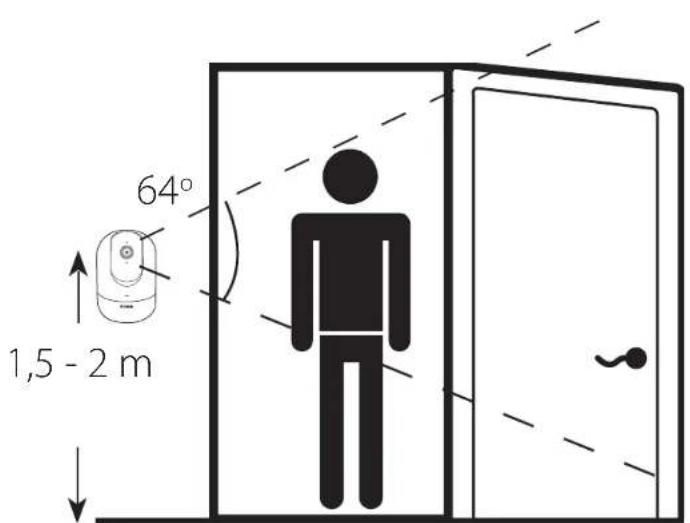

Installation du périphérique

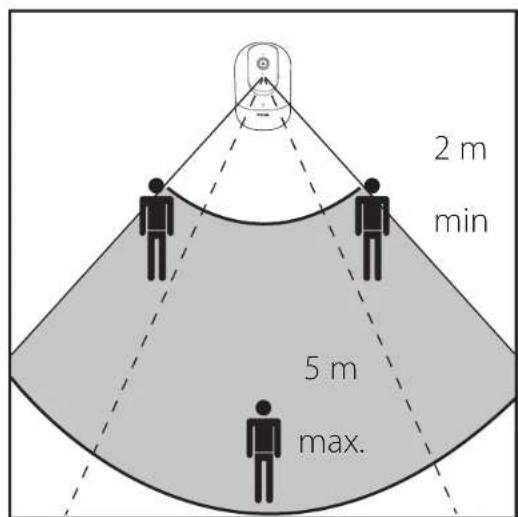

Placez la caméra à 1,5 - 2 mètres du sol. La détection des personnes fonctionne mieux lorsque le sujet se trouve à une distance de 2 à 5 mètres de la caméra. Pour l'optimisation de la détection de personnes, il est recommandé de placer la caméra sur une table.

64° 1,5 - 2 m

2 m min 5 m max.

Installation de la caméra

1 / Placez le support de montage à l'endroit souhaité, en vous assurant que le fil du cordon d'alimentation est également à l'endroit souhaité. Utilisez un crayon pour marquer les trous.

2/ Utilisez un foret de 6 mm pour percer deux trous de 26 mm de profondeur sur les marques de crayon. Enfoncez les chevilles en plastique pour soutenir les vis.

3/ Alignez la monture sur les trous. Utilisez les vis fournies pour fixer le support à la surface du mur.

Alignez le bas de la caméra sur les filetages de la monture. Assurez-vous que la caméra est bien encliquetée en place. Si la caméra est montée à l'envers, allez dans les paramètres de votre caméra dans l'application et activez l'option Inverser l'image.

Utilisation de l'application mydlink Contrôle de votre périphérique

Remarque : Les captures d'écran sont uniquement représentatives. L'application mydlink est régulièrement mise à jour et peut donc sembler différente.

Après avoir configuré votre caméra Wi-Fi panoramique horizontal/vertical full HD DCS-8526LH avec un compte mydlink dans l'application mydlink, vous pourrez accéder à distance à votre caméra via l'application. Après vous être connecté à votre compte mydlink, vous verrez un écran similaire à celui de droite.

Si vous avez précédemment coché l'option Ajouter au raccourci lors de l'installation d'une caméra, vous verrez un lien rapide vers votre caméra directement sur l'écran d'accueil. Appuyez sur le lien de raccourci vers votre caméra sur l'écran d'accueil et, par défaut, vous verrez un flux vidéo en direct de votre caméra sur la moitié supérieure de l'application.

Pour accéder aux paramètres de votre caméra Wi-Fi panoramique horizontal/vertical full HD DCS-8526LH, appuyez sur ≡ > Périphériques > Caméra > accédez à la caméras dans le carrousel >

Options de la caméra

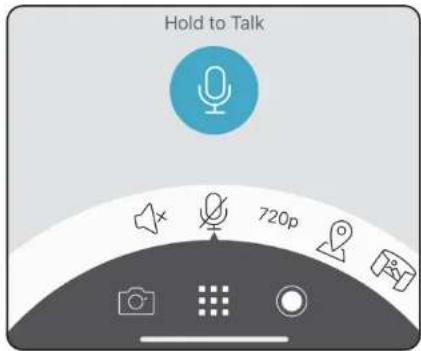

Sur la moitié inférieure de l'application, vous verrez les options de contrôle pour votre caméra.

	Instantané	Appuyez sur ce bouton pour prendre un instantané du flux vidéo.
	Basculement entre les options	Appuyez sur cette icône pour consulter diverses options de vidéo en direct telles que le microphone et la qualité vidéo.
	Enregistrement	Appuyez sur ce bouton pour activer l'enregistrement de flux vidéo.

Appuyez sur : : pour faire basculer le menu Options.

Audio

Appuyez sur pour désactiver le son. Appuyez sur pour activer le son.

Maintenez pour parler

Maintenez enfoncé pour envoyer votre voix au haut-parleur intégré de la caméra.

720p

Résolution vidéo

Appuyez sur 720p pour utiliser la résolution vidéo 720p. Appuyez sur 1080p pour utiliser la résolution vidéo 1080p.

Préréglages de la caméra

Enregistrez et accédez rapidement jusqu'à 5 vues différentes de caméra. Le bouton est votre point d'accueil. Pour définir d'autres points de vue, appuyez sur le bouton , puis sur l'écran de visualisation en direct et utilisez les flèches pour définir votre vue prédéfinie. Une pression prolongée sur le bouton permet d'enregistrer un instantané de cet endroit.

Pointer pour accéder

Utilisez l'icône pour appuyer n'importe où sur le panorama afin de changer votre vue en direct.

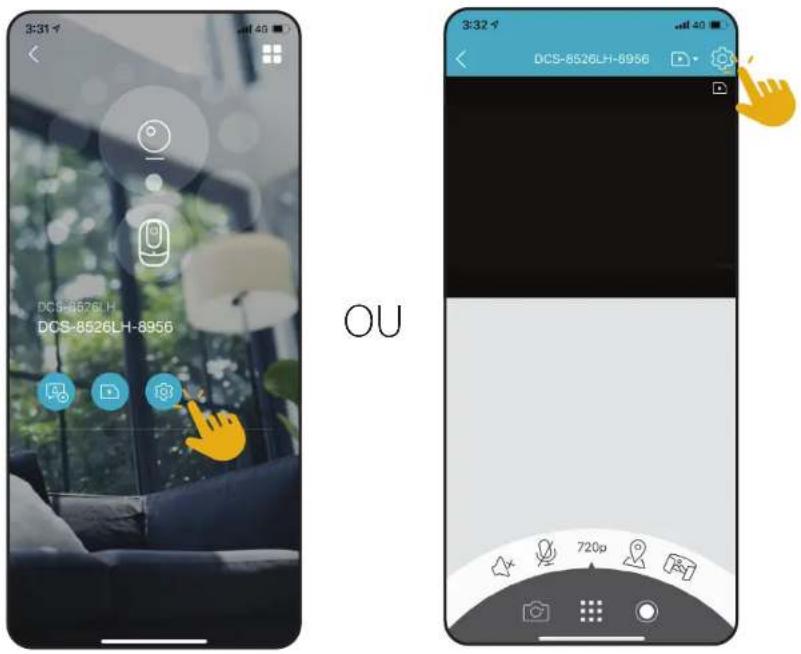

Pour accéder à la page de l'appareil :

- À partir de la page d'accueil, appuyez sur ≡>Périphériques >Caméra > accédez à la caméra dans le carrousel >

ou

- Dans la page de contrôle de la caméra, appuyez sur le bouton

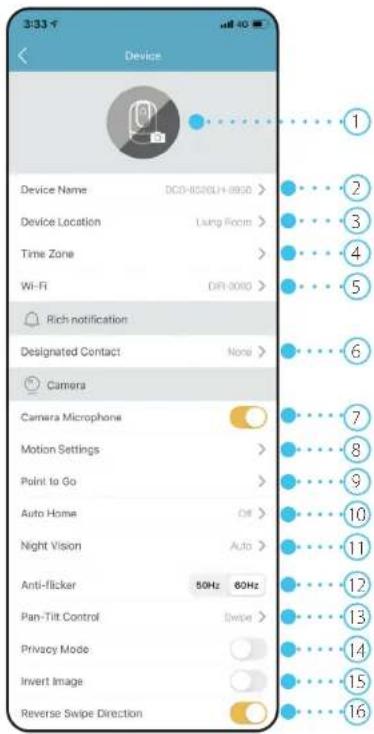

La page du périphérique contient plusieurs options pour configurer votre caméra.

3:31 DCS-8526LH DCS-8526LH-8956 OU 3:32 DCS-8526LH-8956 720p

Section 3 - mydlink

1 Photo du périphérique Appuyez pour ajouter une photo personnalisée de ce périphérique.
2 Nom du périphérique Appuyez pour changer le nom du périphérique.
3	Emplacement du périphérique	Appuyez pour modifier ou ajouter un nouvel emplacement pour ce périphérique.
4	Fuseau horaire	Sélectionnez le fuseau horaire sur lequel votre périphérique doit être calibré.
5 Wi-Fi		Appuyez pour changer le réseau sans fil que ce périphérique utilisera pour se connecter à Internet.Remarque: Le réseau doit être le même que tous vos autres appareils mydlink pour lesquels vous souhaitez utiliser le même compte.
6 Contact désigné		Appuyez ici pour ajouter, supprimer ou modifier les contacts désignés qui apparaissent dans la notification enrichie.
7 Micro de la caméra		Touchez pour activer ou désactiver la prise de son près de votre caméra en vue en direct et en enregistrement.
8	Paramètres de mouvement	Appuyez pour configurer davantage la sensibilité et la zone active de détection de mouvement.
9	Pointer pour accéder	Cette photo est celle que vous verrez lorsque vous contrôlerez votre point de vue dans la vue en direct de Pointer pour accéder. Touchez Numériser à nouveau pour scanner un nouveau panorama.
10	Origine automatique	Permet de ramener automatiquement votre caméra au point d'origine après 60 secondes d'inactivité.
11 Vision nocturne		Appuyez pour changer la détection de vision nocturne sur Activé, Désactivé ou Auto.
12 Anti-scintillement		Réduit le scintillement dans la vidéo. Appuyez sur 50 Hz ou 60 Hz selon la fréquence de votre éclairage.
13	Contrôle panoramique/inclinaison	Choisissez si vous voulez commander le contrôle de l'orientation et de l'inclinaison de votre caméra en direct par glissement ou en appuyant.

14	Mode privé	Appuyez pour activer. Le mode de confidentialité désactive le flux de la caméra.
15	Inverser l'image Activez cette option pour inverser la vue de la caméra.
16	Inverser la direction de balayage	Tapez pour inverser le sens du balayage.

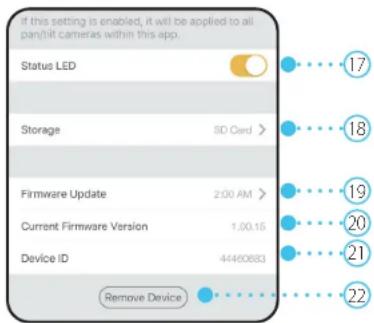

17	Voyant d'état La désactiver été indra le voyant jusqu'à ce que vous le rallumiez.
18	Stockage	Appuyez pour changer l'emplacement de stockage des clips vidéo de la carte microSD vers le cloud. Vous pouvez également vous abonner à mydlink Cloud à partir d'ici et consulter votre formule d'abonnement actuel.
19	Mise à jour du microprogramme	Affiche l'heure de la mise à jour automatique du microprogramme. Appuyez pour entrer les paramètres de mise à jour. Vous pouvez choisir le moment le plus approprié pour les mises à jour automatiques.
20	Version actuelle du microprogramme	Cela affiche la version du microprogramme de vos appareils.
21	ID du périphérique Identifie le périphérique pour les problèmes de support.
22	Supprimer une caméra	Appuyez sur ce bouton pour déconnecter cet appareil de votre compte mydlink.

Résolution des problèmes

Que dois-je faire si mon périphérique ne fonctionne pas correctement ?

Réinitialisez le périphérique et réinstallez-le. Pour réinitialiser votre périphérique, utilisez une attache trombone pour appuyer de manière prolongée sur le bouton Reset (Réinitialiser) jusqu'à ce que le voyant devienne rouge fixe.

Pendant l'installation, assurez-vous que :

• votre routeur est connecté à Internet et le Wi-Fi est activé
• votre périphérique mobile est équipé de la technologie Bluetooth
• votre périphérique mydlink est à portée de votre réseau Wi-Fi

Pourquoi est-ce qu'il y a une brume blanche lorsque je visionne en mode vision nocturne ?

Lorsque vous visionnez en mode vision nocturne, les lumières infrarouges de la caméra peuvent être réfléchies par une surface proche. Essayez de repositionner votre caméra pour éviter l'éblouissement des diodes IR.

Comment puis-je utiliser des commandes vocales pour contrôler mon périphérique ?

Le périphérique fonctionne à la fois avec Amazon Alexa et Google Assistant. Pour obtenir des instructions sur la configuration de ces services, visitez les sites Web suivants :

Alexa : dlink.com/en/alexa

L'Assistant Google : dlink.com/en/google-assistant

Pourquoi ma carte microSD ne fonctionne pas/n'est pas prise en charge ?

La carte microSD doit être formatée dans le système de fichiers approprié (FAT32) avant de pouvoir être utilisée avec ce produit. Cela peut être fait dans l'application mydlink en sélectionnant la fonction Format dans le menu de stockage sous les paramètres du périphérique.

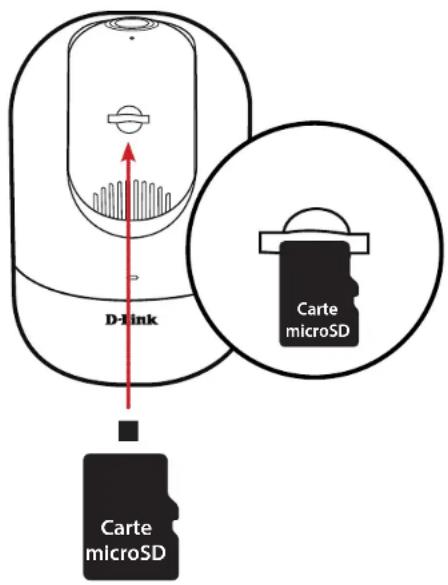

Comment puis-je accéder à la fente pour carte microSD de l'appareil ?

Éteignez l'appareil, puis faites doucement rouler la boule noire de la caméra vers le haut jusqu'à ce que vous voyiez l'emplacement de la carte microSD.

D-Link Carte microSD Carte microSD

Caractéristiques techniques

Caméra
Profil matériel • Capteur progressif CMOS 1/2,9"	• Distance d'éclairage IR 5 m• Module de filtre ICR (Infrared-Cut Removable) intégré• Longueur fixe 3,0 mm• Ouverture F2,0	• Angle de vue (16:9) :• Horizontal : 120°• Vertical : 62°• Diagonal : 138°• Microphone et haut-parleur intégrés
Caractéristiques de l'image • Taille de l'image configurable	• Détection de personne	• Détection de mouvement (1 zone)• Inverser l'image
Compression vidéo • Compression au format H.264
Résolution vidéo • Résolution maximale : 1 080p (1920 x 1080) jusqu'à 30 i/s
Prise en charge audio • MPEG-2 AAC LC
Panoramique horizontal/vertical
Plage de panoramique horizontal • -170° à +170° (total 340°)
Plage de panoramique vertical • -10° à +90° (total 100°)
Réseau
Connectivité • Sans fil 802.11n/g	• Le WI-FI fonctionne sur la bande 2,4 GHz	• Ethernet 10 /100 Base-TX (RJ-45)• Bluetooth Low Energy 4.2
Protocoles réseau • IPv4, IPv6	• Client DHCP/DHCPv6• Bonjour (mDNS et DNS-SD)• ONVIF Profile S	• RTSP• RTCP• RTP/SRTP• HTTPS
Protocole de sécurité • WPA3	IV

Annexe A - Caractéristiques techniques

Intégration de systèmes
Gestion des événements • Détection de mouvement	• Détection de personne• Détection du son• Enregistrement sur le cloud• Enregistrement sur carte SD	• Notifications push avec un instantané lorsque l'apparell détecte un mouvement/des personnes/du son• Notifications push avec boutons d'action rapide :• Appelez jusqu'à 2 numéros de contact désignés• Bouton d'affichage en direct
Gestion des périphériques	• Application mydlink	• Portail mydlink (pour visualisation en direct uniquement)
Physique
Environnement • Uniquement pour un usage en intérieur
Poids • 320 g
Adaptateur d'alimentation • Entrée : 100 à 240 V CA, 50/60 Hz	• Sortie : 5 V cc 2,0 A (Micro-USB)	• Longueur de câble 3 m
Consommation électrique • Maximum 6 W ± 5 %
Température • En fonctionnement : 0 à 40 °C • Stockage : -20 à 70 °C
Humidité	• En fonctionnement : 20 % à 90 %, sans condensation	• Stockage : 5% à 90 %, sans condensation
Certifications	• CE• LVD• RCM	• FCC Classe B• IC• NCC/BSMI
Dimensions (L x l x H)	• 114,12 x 77,89 x 77,70 mm (4,5 x 3,1 x 3,1 po)
