AKLC703 - Ventilateur Air King - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction avec éclairage
Marque	Air King
Modèle	AKLC703
Utilisation prévue	Ventilation générale uniquement, évacuation vers l'extérieur
Installation	Plafond ou mur, montage sur solive ou entre solives avec traverses fournies
Alimentation électrique	120 V CA (câblage fixe, nécessite un électricien qualifié)
Type d'ampoule	2 x ampoules incandescentes A19, max 60 W chacune (non incluses)
Diamètre du conduit	15,2 cm (6 po) minimum
Dégagement requis	15,2 cm (6 po) du mur ou plafond
Épaisseur de cloison sèche	Jusqu'à 1,9 cm (3/4 po)
Matériau du boîtier	Métal (acier)
Couleur de la grille	Blanc (modèle AKLC703)
Fonctions	Extraction d'air et éclairage intégré
Contrôle	Interrupteur mural (câblage séparé ou commun pour ventilateur et lumière)
Niveau sonore	Non spécifié
Débit d'air	Non spécifié
Entretien et nettoyage	Grille lavable avec détergent doux, ne pas immerger les parties électriques
Sécurité	Mise à la terre obligatoire, ne pas utiliser avec variateur de vitesse, ne pas installer au-dessus d'une baignoire ou douche, ne pas utiliser dans les cuisines
Garantie	1 an (pièces et main-d'œuvre)
Service client	Sans frais [phone], lun-ven 8h-16h HNE
Pièces de rechange	Disponibles (voir liste dans le manuel), ex. réf. 5S1299002 (traverses), 5S2234007 (ensemble soufflante)

FOIRE AUX QUESTIONS - AKLC703 Air King

Le ventilateur ne fonctionne pas, que faire ?

Vérifiez d'abord le fusible ou le disjoncteur. Ensuite, coupez l'alimentation, retirez la grille et assurez-vous que la fiche du moteur est bien branchée dans le réceptacle. Vérifiez aussi que tous les fils sont correctement connectés. Si rien ne fonctionne, le moteur peut être défectueux et doit être remplacé.

Comment nettoyer la grille et les lentilles ?

Retirez la grille et les lentilles en suivant les instructions du manuel. Nettoyez avec un détergent doux (liquide vaisselle) et un chiffon doux, puis séchez complètement. N'utilisez jamais d'abrasifs ou de poudre à récurer. Ne plongez jamais les parties électriques dans l'eau.

Puis-je utiliser ce ventilateur dans une cuisine ?

Non, ce ventilateur est conçu pour la ventilation générale uniquement et ne doit pas être utilisé dans les cuisines pour évacuer des vapeurs de cuisson.

Quel type d'ampoule utiliser ?

Utilisez deux ampoules incandescentes à culot moyen de type A19, 60 watts maximum chacune. Les ampoules ne sont pas incluses.

L'air circule faiblement, pourquoi ?

Une obstruction dans les conduits d'évacuation est la cause la plus fréquente. Vérifiez le conduit et le chapeau mural ou de toit pour des obstructions comme des nids d'oiseau.

Comment installer le ventilateur dans une construction existante ?

Tracez le contour du châssis au plafond, découpez l'ouverture en prenant soin de ne pas endommager les câbles, puis installez les traverses de montage ou les onglets pour fixer le châssis aux solives. Assurez-vous que le châssis soit affleurant au plafond fini.

Ce ventilateur est-il bruyant ?

Un bruit anormal peut être dû à un moteur desserré ou à une hélice qui frotte contre le boîtier. Coupez l'alimentation, retirez la grille et vérifiez que toutes les vis sont serrées. Si le problème persiste, contactez un technicien.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Non, ne pas utiliser ce ventilateur avec un régulateur de vitesse électronique, cela pourrait causer un incendie ou un choc électrique.

Comment remplacer l'ampoule ?

Coupez l'alimentation, retirez la lentille de lumière selon les instructions (tournez, glissez ou dévissez selon le modèle), remplacez l'ampoule par une neuve du même type, puis réinstallez la lentille en inversant la procédure.

Que couvre la garantie ?

La garantie dure 1 an pour l'acheteur original et couvre les vices de fabrication. Air King répare ou remplace le produit. Les dommages accidentels, la mauvaise utilisation et les réparations non autorisées ne sont pas couverts. Les frais d'expédition retour sont à la charge du client.

MODE D'EMPLOI AKLC703 Air King

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.

b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.

c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur
e) Cette unité doit être mise à la terre
f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.
g) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC

ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

AVERTISSEMENT : NE PAS INSTALLER AU-DESSUS D'UNE BAIGNOIRE NI AU-DESSUS D'UNE CABINE DE DOUCHE.

AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES

INSTRUCTIONS D'INSTALLATION

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

SECTION 1

Préparation du Ventilateur d'évacuation

1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir:

1 - Grille avec les Lentilles de l'éclairage

1 - Ensemble de clapet (attaché)

2 - Vis #8

2 - Rondelle de Sécurité

4 - Traverses de Montage

1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour assurer la meilleure performance de l'air et sonore, il est recommandé que la longueur des conduits et que le nombre de coudes soit gardé au minimum, et que des conduits rigides isolés soient utilisés. Des plus grands formats de conduits réduiront le bruit et les restrictions au débit d'air. Ce ventilateur nécessite au moins 15,2cm (6po) de dégagement du mur ou du plafond et peut s'installer au travers de cloisons sèches d'épaisseur de 1,9cm (3/4po). Le ventilateur peut être monté directement sur la solive à l'aide des onglets de montage où entre les 40,6cm (16po) au centre des solives en utilisant les 4 traverses de montages fournies.

SECTION 2

Nouvelle construction

1. Installation des Traverses de Montage: installer les traverses sur le châssis et positionner le châssis près de la solive. En utilisant le guide sur le châssis du ventilateur, aligner le châssis pour qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses avec des clous ou des vis (non-comprises) aux solives et glisser le châssis à sa position finale (Figure 1).

Châssis Solve Figure 1 Traverses de Montage

1. Installation des Onglets de Montage: à l'aide des guides sur le châssis du ventilateur, aligner le châssis pour qu'il soit à effleurement avec le plafond fini. Positionner le ventilateur pour que les onglets reposent à plat contre la solive et fixer en place à l'aide de quatre vis ou clous (non-compris) pour assurer une bonne installation (Figure 2).

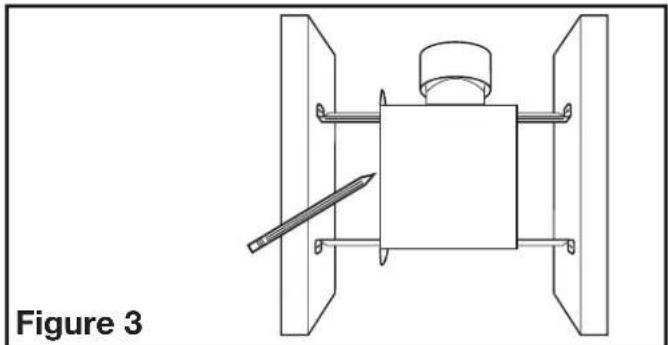

1a. Installation des Traverses de Montage: placer le châssis en position entre les solives et tracer un contour sur le matériau du plafond (Figure 3). Mettre le châssis de côté et découper l'ouverture, en prenant soin de ne pas couper ou endommager des câbles électriques dissimulés ou autres utilités. Installer les traverses sur le châssis et positionner le châssis dans le trou percé précédemment afin qu'il soit à effleurement avec le plafond fini. Fixer les extrémités de la traverses à la solive avec des clous ou des vis (non-compris) (Figure 1).

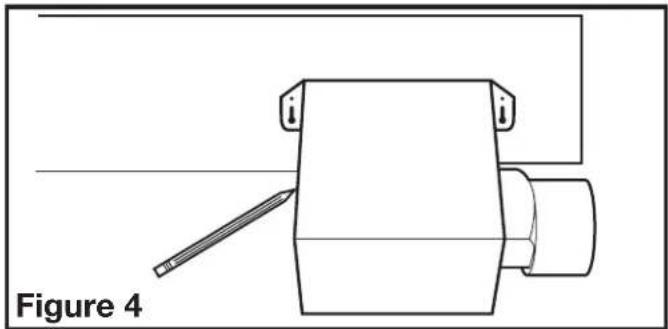

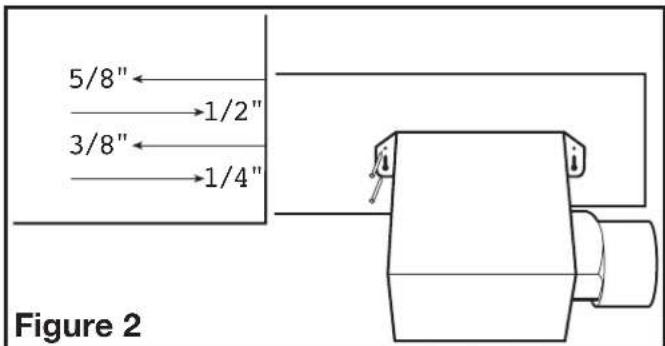

1b. Installation des Onglets de montage: positionner le châssis contre la solive et tracer un contour du châssis sur le matériau du plafond (Figure 4). Mettre le châssis de côté et découper l'ouverture, en prenant soin de ne pas couper de câble électrique dissimulé ou autre utilité. Placer le châssis près de la solive et vous assurer qu'il soit à effleurement avec le plafond fini. Fixer avec quatre (4) clous (non-compris) pour assurer une installation adéquate (Figure 2).

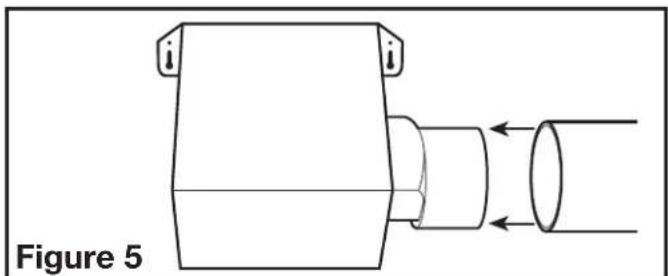

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 5). Fixer en place à l'aide de ruban ou de serre-joint. Toujours évacuer le ventilateur vers l'extérieur au travers de chapeau mural ou de toit.

REMARQUE: Si le clapet se détache de l'unité, le rattacher en cliquant le collet sur l'unité. Il est conçu pour ne s'assembler que d'une seule manière.

SECTION 5

Câblage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU AUX. SI VOUS N'ÊTES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE ÉLECTRIQUE, RECOURREZ AUX SERVICES D'UN ÉLECTRICIEN QUALIFIÉ.

REMARQUE: cette unité possède un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartiment de câblage intérieur. Les deux méthodes sont également efficaces.

1a. Compartiment de Câblage Extérieur: enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 6).

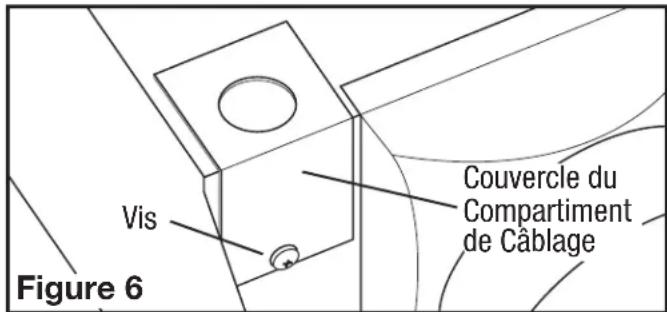

Vis Figure 6 Couvercle du Compartiment de Câblage

1b. Compartiment de Câblage Intérieur: Compartiment de Câblage Intérieur: enlever le vis retenant en place l'assemblage de la soufflante. Tirer vers le haut le kit d'assemblage et basculer sur un angle de 45 degré pour pouvoir sortir du boiter (Figure 7). Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 8).

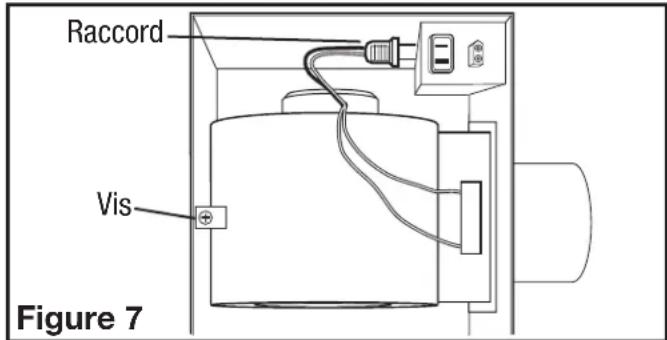

REMARQUE: si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'assemblage de la soufflante soit complètement enlevé.

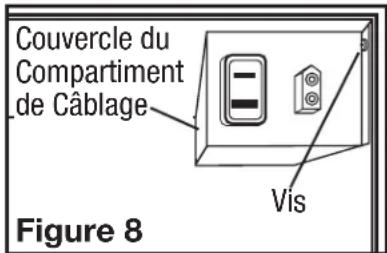

Couvercle du Compartiment de Câblage Vis Figure 8

2a. Câblage du ventilateur/de la lumière sur des circuits indépendants: courir le câblage à partir d'un commutateur mural approuvé et de capacité appropriée. Un fil de neutre (blanc), un fil de mise à la terre (vert ou cuivre nu), et deux fils vivants (le fil noir raccordé à l'interrupteur). Fixer les câbles électriques au châssis à l'aide de connecteur électrique approuvé. Vous assurer que vous laissez suffisamment de câble dans la boîte pour permettre le raccordement au réceptacle du ventilateur.
2b. Par là où vous avez accès à l'intérieur de la boîte de jonction du ventilateur, raccorder un fil blanc de la maison aux deux fils blancs du réceptacle de la lumière du ventilateur et le fil blanc du réceptacle du ventilateur d'évacuation. Raccorder le premier fil noir provenant du commutateur mural au fil rouge du réceptacle de la lumière. Raccorder le second fil noir provenant de la maison vers le réceptacle du ventilateur d'évacuation. Raccorder le fil de mise à la terre de la maison au fil vert de la vis de mise à la terre du ventilateur (Figure 9). Utiliser des méthodes de raccordement approuvées pour toutes les connexions.

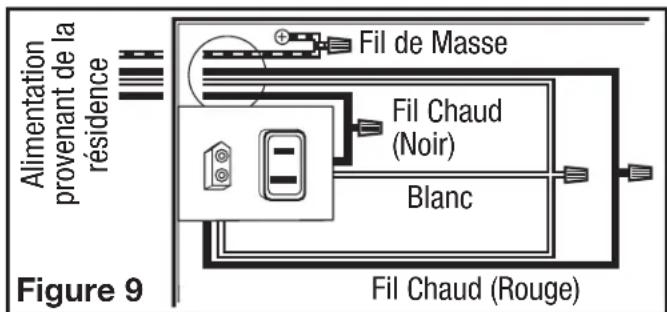

Alimentation provenant de la résidence Fil de Masse Fil Chaud (Noir) Blanc Figure 9 Fil Chaud (Rouge)

3a. Câblage du ventilateur/de la lumière sur le même circuit: courir le câblage d'un commutateur mural approuvé et de capacité appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un vivant (fil noir raccordé à l'interrupteur mural). Fixer les câbles électriques au châssis avec un connecteur électrique approuvé. Vous assurer de laisser suffisamment de câble dans la boîte pour faire le raccordement au réceptacle du ventilateur.

3b. Par là où vous avez accès à l'intérieur de la boîte de jonction du ventilateur, raccorder un fil blanc provenant de la maison aux deux fils blancs du réceptacle de la lumière et le fil blanc du réceptacle du ventilateur d'évacuation. Raccorder le fil noir provenant du commutateur mural aux deux fils rouge du réceptacle de la lumière et au fil noir du réceptacle du ventilateur d'évacuation. Raccorder le fil de mise à la terre de la maison au fil vert de la vis de mise à la terre du ventilateur (Figure 10). Utiliser des méthodes de raccordement approuvées pour toutes les connexions.

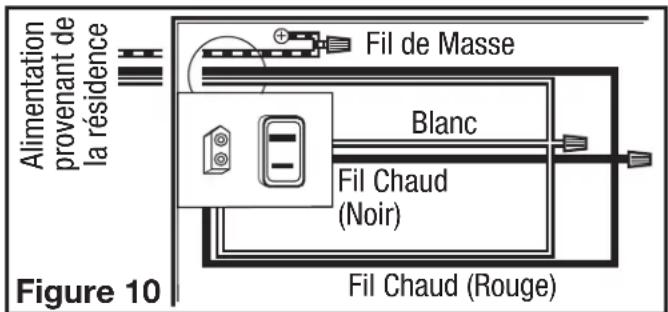

Alimentation provenant de la résidence Fil de Masse Blanc Fil Chaud (Noir) Fil Chaud (Rouge) Figure 10

1. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

SECTION 6

Compléter l'installation

1. Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Câblage.
2. Branchez la prise du ventilateur dans son réceptacle (Figure 7).
3. Enlevez la lentille de lumière du gril comme suit:

AKLC70RCB: Tournez doucement la lentille de lumière dans le sens antihoraire pour libérer du grill (Figure 11).

AKLC70SLN, AKLC70SLW: Faites glisser la lentille de lumière de verre de chaque côté du grill (Figure 12).

AKLC70SNS, AKLC70DRSB, AKLC701, AKLC702, AKLC703: Dévissez le fleuron au sommet de la lentille de lumière de verre. Assurez-vous que vous soutenez la lentille de lumière que vous dévissez (Figure 13).

AKLC70DW: Enlevez la lentille de lumière de verre du gril en tirant le crochet à ressort vers l'extérieur et en glissant le verre hors des crochets (Figure 14).

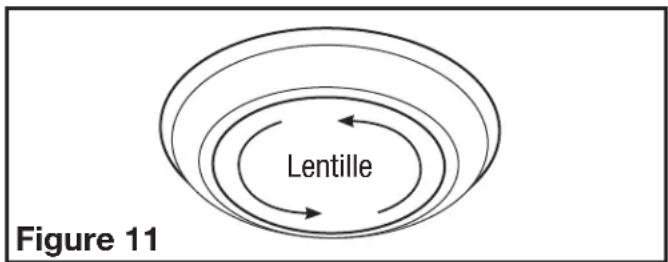

Lentille Figure 11

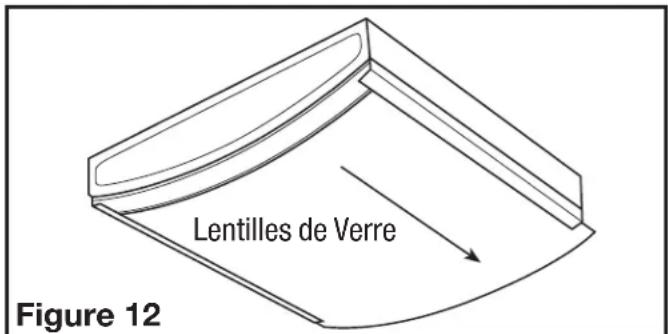

Lentilles de Verre Figure 12

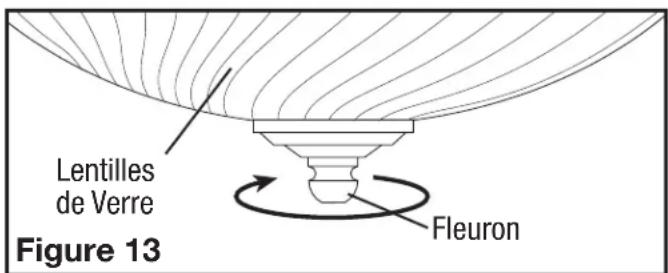

Lentilles de Verre Fleuron Figure 13

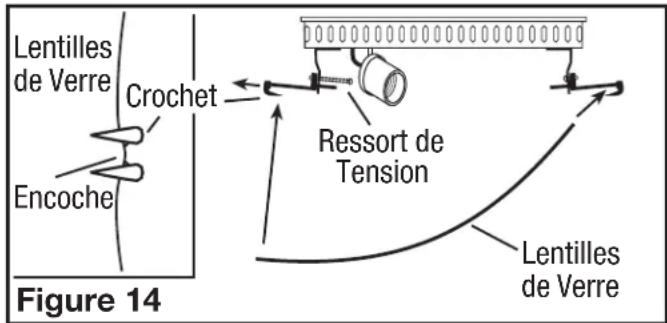

Lentilles de Verre Encoche Crochet Ressort de Tension Figure 14 Lentilles de Verre

1. Connecter le cordon des socles de lampe dans le réceptacle approprié.
2. Aligner les fentes dans la grille avec les crans à l'intérieur du châssis. Insérer les vis # 8 incluses au travers des fentes de la grille dans les crans du châssis. Serrer les deux vis jusqu'à ce que la grille s'ajuste fermement au plafond. NE PAS SERRER A OUTRANCE (Figure 15).

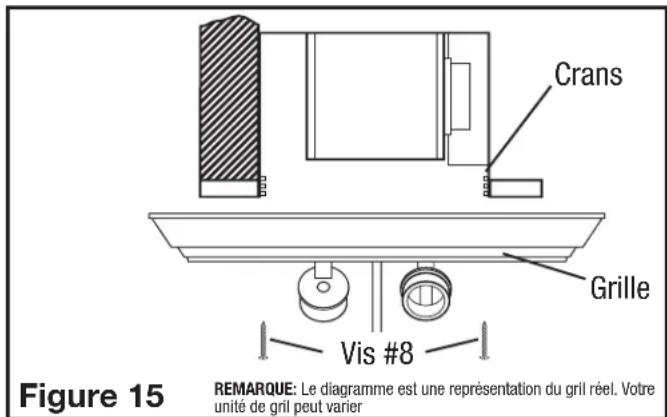

Crans Grille Vis #8 Figure 15 REMARQUE: Le diagramme est une représentation du grill réel. Votre unité de grill peut varier

5a. AKLC70RCB Seulement: Installez le support de montage du luminaire inclus au boîtier du ventilateur en alignant les trous du support avec les lances sur le boîtier du ventilateur. Utilisez la vis # 8 incluse pour fixer le support au boîtier. NE PAS TROP SERRER.

Alignez le trou de la grille à la pièce filetée sur le support de montage du luminaire. Utilisez la vis et la rondelle inclus pour fixer le luminaire sur le support (Figure 16).

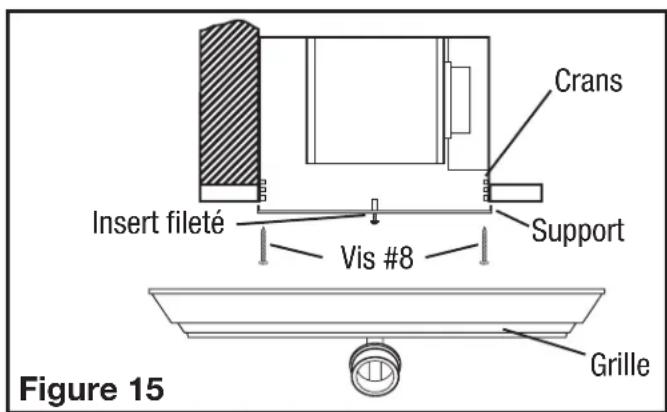

Crans Insert fileté Vis #8 Support Grille Figure 15

ATTENTION : UN MANQUEMENT A BIEN SERRER LES VIS DU REFLECTEUR PEUT RESULTER EN UN BRUIT DE CRECELLEMENT OU DE GRONDEMENT.

1. Installer 2 ampoules incandescentes à culot moyen de type A19 de 60 watts au maximum (non-comprises).
2. Réinstallez la lentille en place en inversant les directions à l'étape 3.
3. Restaurer l'alimentation et tester votre installation.

SECTION 7

Utilisation et entretien

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

1. Nettoyage de la grille: vous référer à la Section 6 Compléter l'installation, pour enlever la grille et les lentilles en verre. Utiliser un détergent doux, tel que du liquide pour la vaisselle, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE PoudRE A RECURER. Sécher complètement toutes les pièces avant de réinstaller. Vous référer à la Section 6 Compléter l'installation, pour réinstaller la grille les lentilles en verre
2. Nettoyage de l'assemblage du ventilateur: Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer délicatement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

ATTENTION : PERMETTRE À L'AMPOULE DE SE REFROIDIR AVANT DE LA REPLACER.

1. Remplacement de l'ampoule: déconnecter l'alimentation de l'unité. Enlevez la lentille de lumière du grill en suivant les instructions à l'étape 3 de LA SECTION 6 – Compléter l'installation. Remplacez l'(les) ampoule(s) avec l'(les) ampoule(s) appropriée(s), tel qu'indiqué sur le réceptacle de lumière.
2. Réinstallez la lentille en inversant les instructions de l'étape 3 de LA SECTION 6 – Compléter l'installation.

RÉSIDENTS DE LA CALIFORNIE UNIQUEMENT :

AVERTISSEMENT : CE PRODUIT PEUT VOUS EXPOSER À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR L'ÉTAT DE LA CALIFORNIE POUR CAUSER LE CANCER.

AVERTISSEMENT : CE PRODUIT PEUT VOUS EXPOSER À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR L'ÉTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITÉ ENVERS LES FONCTIONS DE LA REPRODUCTION.

Guide de dépannage

Trouble Cause Possible Solution Suggérée

1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche.	1a. Un fusible peut être grillé ou un disjoncteur peut être décile.nché.1b. La fiche de raccord du moteur n'est pas connectée.1c. Le câblage n'est pas raccordé correctement.1d. La moteur est terminee	1a. Remplacer le fusible ou réinitialiser le disjoncteur.1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité.1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur.
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche.3b. L'hélice du ventilateur frotte contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité.3b. Appeler votre marchand pour un service.

GARANTIE LIMITÉE

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant un (1) an de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS ONE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.

Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

SERVICE À LA CLIENTÈLE :

Sans frais [phone]

Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l'étiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endroit de l'achat.

www.airkinglimited.com

IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur : Date d'installation :

Endroit de l'achat : Numéro de modèle :

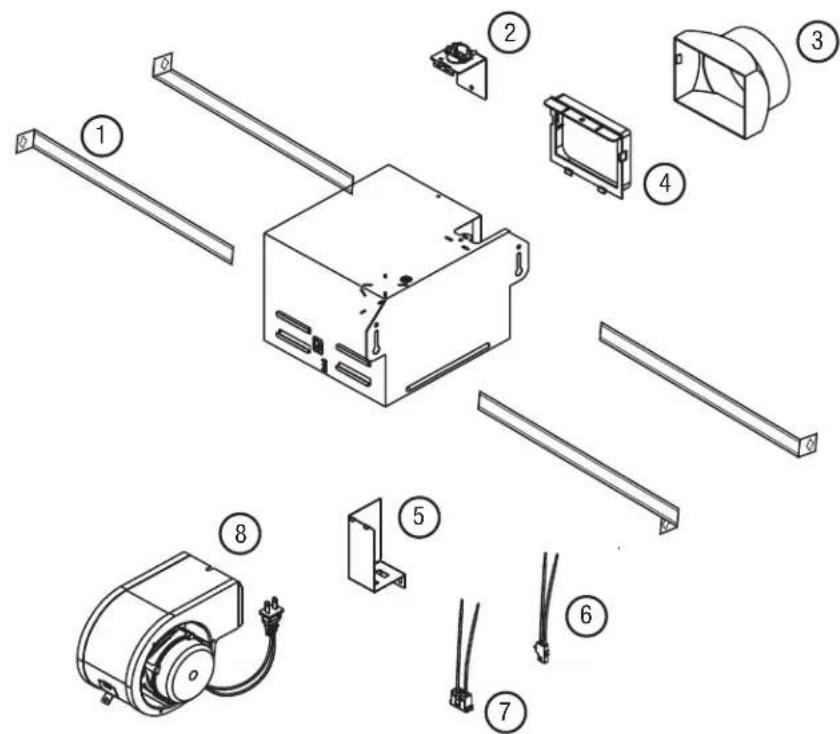

DIAGRAMME DES PIÈCES DE REMPLACEMENT

# Qté. Description		# de pièce de remplacement
1 4	Traverses de montage 5S1299002
2 1	Couvercle de câble externe 5S2299014
3 1	Collet / clapet 5S1299111
4 1	Joint - collet 5S2299015
5 1	Couvercle de câble Interne 5S2234001
6 1	Connector 5S1299008
7 1	Polarized réceptacle 5S1999001
8 1	Assemblée de la soufflante 5S2234007
9 1	Assemblée de la lumière - AKLC70RCB 5S9204301
10	1 Assemblée de la lumière - AKLC70SNS 5S9204302
11	1 Assemblée de la lumière - AKLC70DRSB	5S9204303

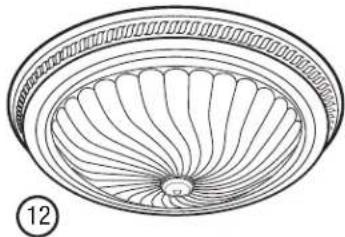

12	1 Assemblée de la lumière AKLC701, DRLC701 (Bronze)	5S5231001
	1 Assemblée de la lumière AKLC702, DRLC702 (Nickel)	5S5231002
	1 Assemblée de la lumière AKLC703, DRLC703 (Blanc)	5S5231003
	1 Assemblée de la lumière DRLC709 (Laiton)	5S5231009
13	1 Assemblée de la lumière - AKLC70SLN (Nickel)	5S5204119
	1 Assemblée de la lumière - AKLC70SLW (Blanc)	5S5204113
14	1 Assemblée de la lumière - AKLC70DW	5S9204304
