MODE D'EMPLOI AK80LS1 Air King
Ventilateur d'Évacuation

LIRE et conserver ces instructions
LIRE SOIGNEUSMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
Instructions générales de sécurité

Lors de l'utilisation d'appareils électriques, des précautions
de base doivent toujours être suivies pour réduire les risques


d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous avez des questions, veuillez contacter le fabricant. b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D'INCENDIE, DE CHOC ELECTRIQUE
Ou de blessures personnelles observer ce qui SUIT:
a) Le travail d'installation et le câblage électrique doit être effectué par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies. b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code. c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilisés cachées.

ATTENTION : POUR USAGE DE VENTILATION
GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR
ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur e) Cette unité doit être mise à la terre f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance. g) Lire toutes les instructions avant d'installer ou d'utiliser le ventilateur.

AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D'INCENDIE OU DE CHOC
ELECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN REGULATEUR DE VITESSE ELECTRONIQUE.
Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT: NE PAS UTILISER DANS LES CUISINES

AVERTISSEMENT : LA CANALISATION DE CE
VENTILATEUR A L'EXTERIEUR DU BATTIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ENERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POURUNE MEILLEURE PERFORMANCE, ET EVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ENERGIE ET EMPECHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE POT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.
Instructions d'installation

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.
Préparation du ventilateur d'évacuation
- Sortir le ventilateur de sa boîte et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir:
1 - Grille 4-Traverses de Montage 1 - Ensemble de clapet (attaché) 1 - Feuillet d'instructions / sécurité
- Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le
mur, et s'installe au travers de cloison sèche d'une épaisseur de jusqu'à 1,9cm (3/4po). Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4) traverses de montage incluses.
- Sélectionner l'alvéole défonçable la plus appropriée et l'enlever à l'aide d'un tournevis à lame plate (Figure 1).
- Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.
Nouvelle construction

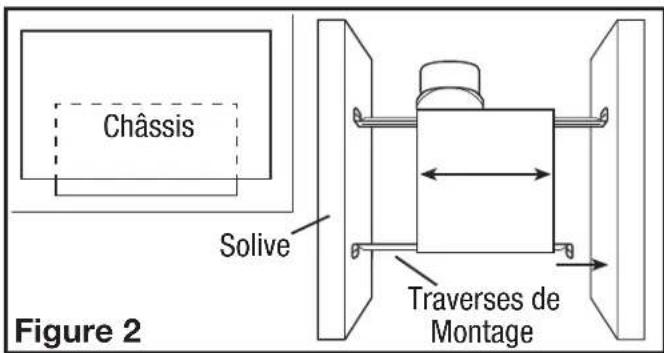

- Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier, serrez les vis de montage de sorte que le canal soit bien en place. Placez le boîtier à côté de la solive. Alignez le châssis pour qu'il soit de niveau avec le plafond fini. Fixez les extrémités des rails aux solives avec des vis ou des clous (non inclus) et glissez le boîtier dans la position finale (Figure 2).

Construction existante

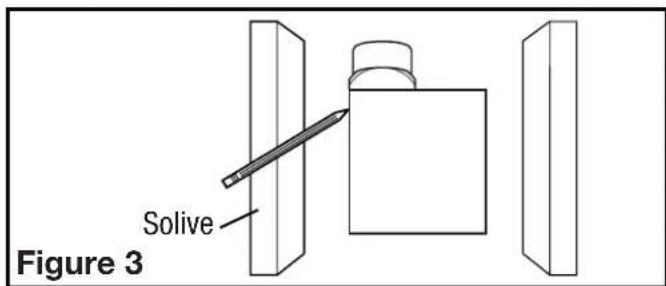

- Placer le boîtier en place entre les solives et tracez un contour sur le matériel du plafond (Figure 3). Mettez le boîtier de côté et découvrez l'ouverture, en faisant attention de ne pas couper ou endommager les installations électriques ou d'autres utilisés masquées. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier serrez les vis de montage de sorte que le canal soit bien en place. Positionnez le boîtier dans le trou préalablement découvert de sorte qu'il soit aligné avec le plafond fini. Fixez les extrémités des rails aux solives (Figure 2).

Section 4

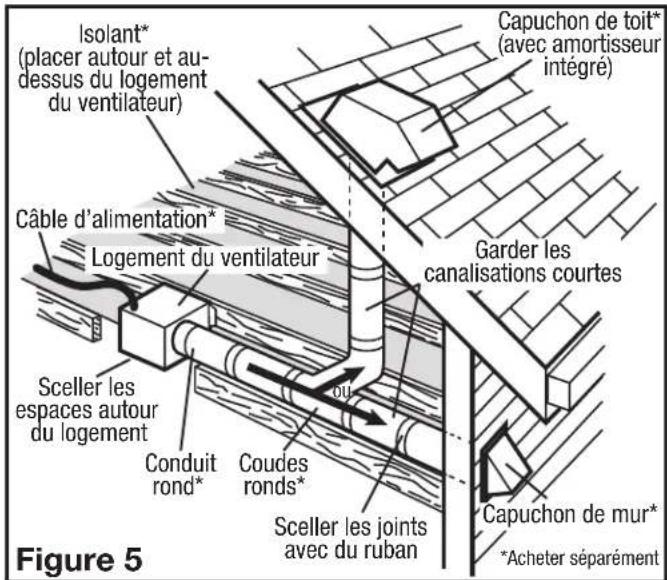

Conduits
REMARQUE: UN CONDUIT PLUS RIGIDE DE 4 PO OU PLUS EST RECOMMANDE POUR UNE MEILLEURE PERFORMANCE

ATTENTION : TOUS LES CONDUITS DOIVENT ETRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
REMARQUE: La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommandé. L'isolement autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

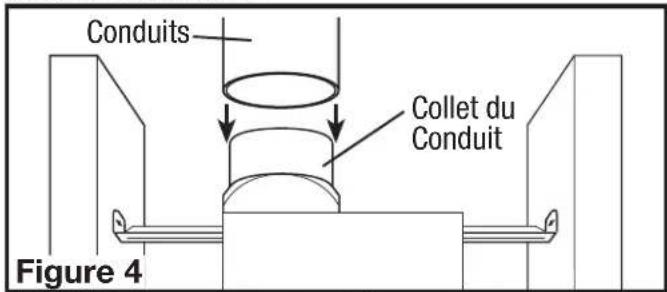

- Raccorder le conduit au collet de conduit du ventilateur (Figure 4). Fixer en place à l'aide de ruban ou de serre-joint. Toujours écarter le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommandé que les raccords d'extrémité basse de restriction sont utilisées.

- Assurez-vous que les joints des conduits et les pénérations extérieures sont scellés avec du mastic ou tout autre matérielu similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

Section 5
Cablage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNECTIONS DOIVENT ETRE FAITES EN CONFORMITE AVEC LES CODES ELECTRIQUES LOCAUX OU UX. SI VOUS N'ETES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE ELECTRIQUE, RECURRÉZ AUX SERVICES D'un ELECTRICIEN QUALIFIÉE.
REMARQUE: Cette unité peut posséder un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'élever l'assemblage de la soufflante et le compartiment de câblage interieur. Les deux méthodes sont également efficaces.
1a. Compartiment de Câblage Exterieur (Non inclus avec tous les modèles) : enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 6).
1b. Compartiment de Câblage Intérieur: Enlever la vis retenant en place l'ensemble venturi du ventilateur et soulever pour sortir l'assemblage hors du châssis (Figure 7). Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 8).
REMARQUE: Si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'ensemble venturi du ventilateur soit complètement enlevé.
2. Courir le câblage d'un commutateur mural approuvé et de capacité appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un vivant (fil noir raccordé à l'interrupteur mural). Fixer les câbles électriques au châssis avec un connecteur électrique approuvé. Vous assurer de laisser suffisamment de câble dans la boîte pour faire le raccordement au réceptacle du ventilateur.
3. Par la où vous avez choisi d'accéder à la boite de jonction du ventilateur, connecter le fil Blanc provenant de la résidence au fil Blanc du réceptacle du ventilateur. Connecter le fil Noir de l'interrupteur mural au fil Noir du réceptacle du ventilateur. Connecter le fil de mise à la terre provenant de la résidence au fil Vert du réceptacle du ventilateur (Figure 9). Utiliser des méthodes approuvées pour toutes les connexions. REMARQUE: les fils du réceptacle du ventilateur pourraient nécessiter d'être tirés à l'extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartiment. Des fils additionnels y sont prêts. 4. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.
Complétion de l'installation
- Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.
REMARQUE: Ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.
- Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Cablage.

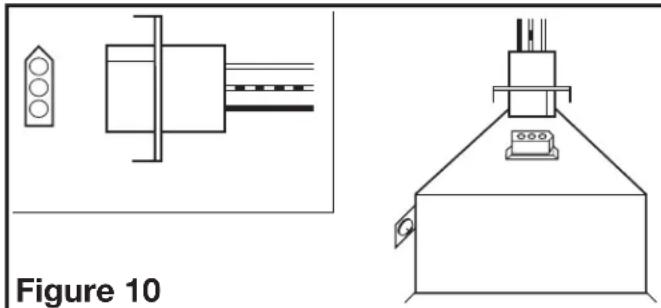

- Brancher le cordon à raccordement rapide dans le réceptacle. Ce cordon ne s'ajuste que d'une seule façon dans le réceptacle (Figure 10).

4. Installer la grille en pressant ensemble les deux extrémités des ressorts et en les installant dans les fentes du châssis du ventilateur. Pousser la grille en position (Figure 11). 5. Restaurer l'alimentation et tester votre installation.


Attention : vous assurer que l'alimentation est COUPEE au panneau de service avant de commencer l'installation.
- Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis secher à l'aide d'un chiffon doux. NE JAMAIIS UTILISER D'ABRASIF OU DE POUORE RÉCURER. Sérer complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous reférer à la Section 6 Complétion de l'installation.
- Nettoyage de l'assemblage du ventilateur: Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer délicatement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.


Guide de dépannage
| 1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. | 1a. Un fusible peut être grillé ou un disjoncteur peut être décle.nché. | 1a. Remplacer le fusible ou réinitialiser le disjoncteur. |
| 1b. La fiche de raccord du moteur n'est pas connectée. | 1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité. | |
| 1c. Le câblage n'est pas raccordé correctement. | 1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés. | |
| 1d. La moteur est terminée | 1d. Remplacez la moteur | |
| 2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale. | 2. Obstruction dans les conduits d'évacuation. | 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur. |
| 3. Le ventilateur fonctionne de manière plus bruyante que la normale. | 3a. Le moteur est lâche. | 3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité. |
| 3b. L'hélice du ventilateur frote contre le cabinet de l'unité. | 3b. Appeler votre marchand pour un service. |
Garantie limitee
QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
Combien de temps cette garantie dure : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING: Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS: Cette garantie ne s'applique pas si le produit était endommagé ou arrêté de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, Toute GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'A CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFERE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITE EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUE L'AFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITE D'AIR KING, SOUS UN GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITE SE TERMINA AVEC L'EXPIRATION DE LA PERIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la durée de garantie ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui ne peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.
Service à la clientèle:
Sans frais (800) 465-7300
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange.
Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur
l'étiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endroit de l'achat.
www.airkinglimited.com
IL SE PEUT QUE LES PIECES POUR LES PRODUITS DISCONTINUES, OBSOLETEES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SURETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSATS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

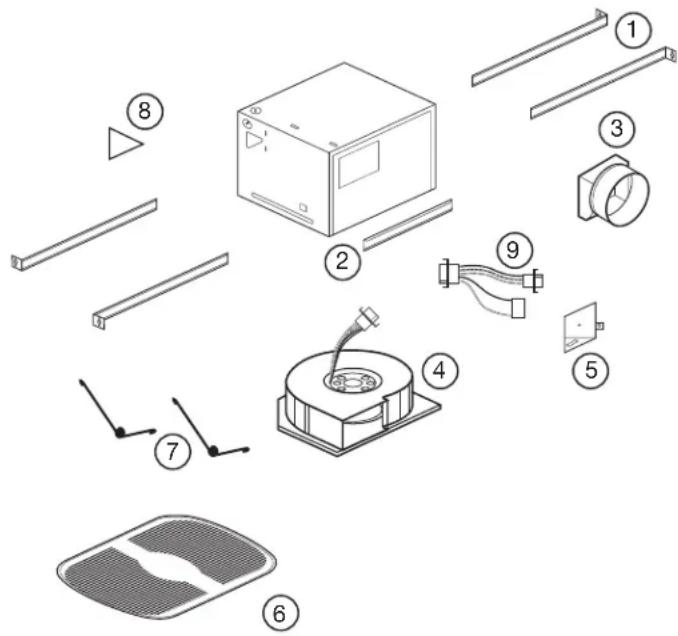

| # | Q'té. | Description | # de pièce de remplacement |
| 1 | 4 | Traverses de Montage | 5S1299002 |
| 2 | 2 | Canal de Montage | 5S1202122 |
| 3 | 1 | Assemblée de collier | 5S1299111 |
| 4 | 1 | Assemblée de la Soufflante - AK50S, AK80LS-1, AK110, AK130 | 5S2202029 |
| 1 | Assemblée de la Soufflante - AK80, AK90, AK110PN | 5S2202401 | |
| 5 | 1 | Compartment de Câblage | 5S1202052 |
| 6 | 1 | Grille | 5S1202005 |
| 7 | 2 | Ressorts de la grille | 5S1202006 |
| 8 | 1 | Couvercle de Câble Externe* | 5S1202007 |
| 9 | 1 | Assemblée de Harnais du Capuchon du Moteur | |
| AK50S | 5S9202510 | ||
| AK80LS-1 | 5S9202516 | ||
| AK80 | 5S9202513 | ||
| AK90 | 5S9202519 | ||
| AK110PN | 5S9202514 | ||
| AK110 | 5S2202012 | ||
| AK130 | 5S9202507 | ||
| * Non inclus avec tous les modèles | |||

Installateur : Date d'installation :
Endroit de l'achat : Numéro de modèle :
