MODE D'EMPLOI DCF899 DEWALT

• Las pilas de litio-ión son reciclables. Llévelas a su distribuidor o punto de reciclaje local. Los paquetes de pilas recogidos serán reciclados o eliminados adecuadamente.52 Français Toute estimation du degré d’exposition à des vibrations doit également prendre en compte les heures où l’outil est mis hors tension ou lorsqu’il tourne sans effectuer aucune tâche. Ces éléments peuvent réduire sensiblement le degré d’exposition sur la durée totale de travail. Identifier des mesures de sécurité supplémentaires pour protéger l’opérateur contre les effets nocifs des vibrations telles que: maintenance de l’outil et des accessoires, maintenir la température des mains élevée, organisation du travail. Batterie DCB180 DCB181 DCB182 Type de batterie Li-Ion Li-Ion Li-Ion Tension V

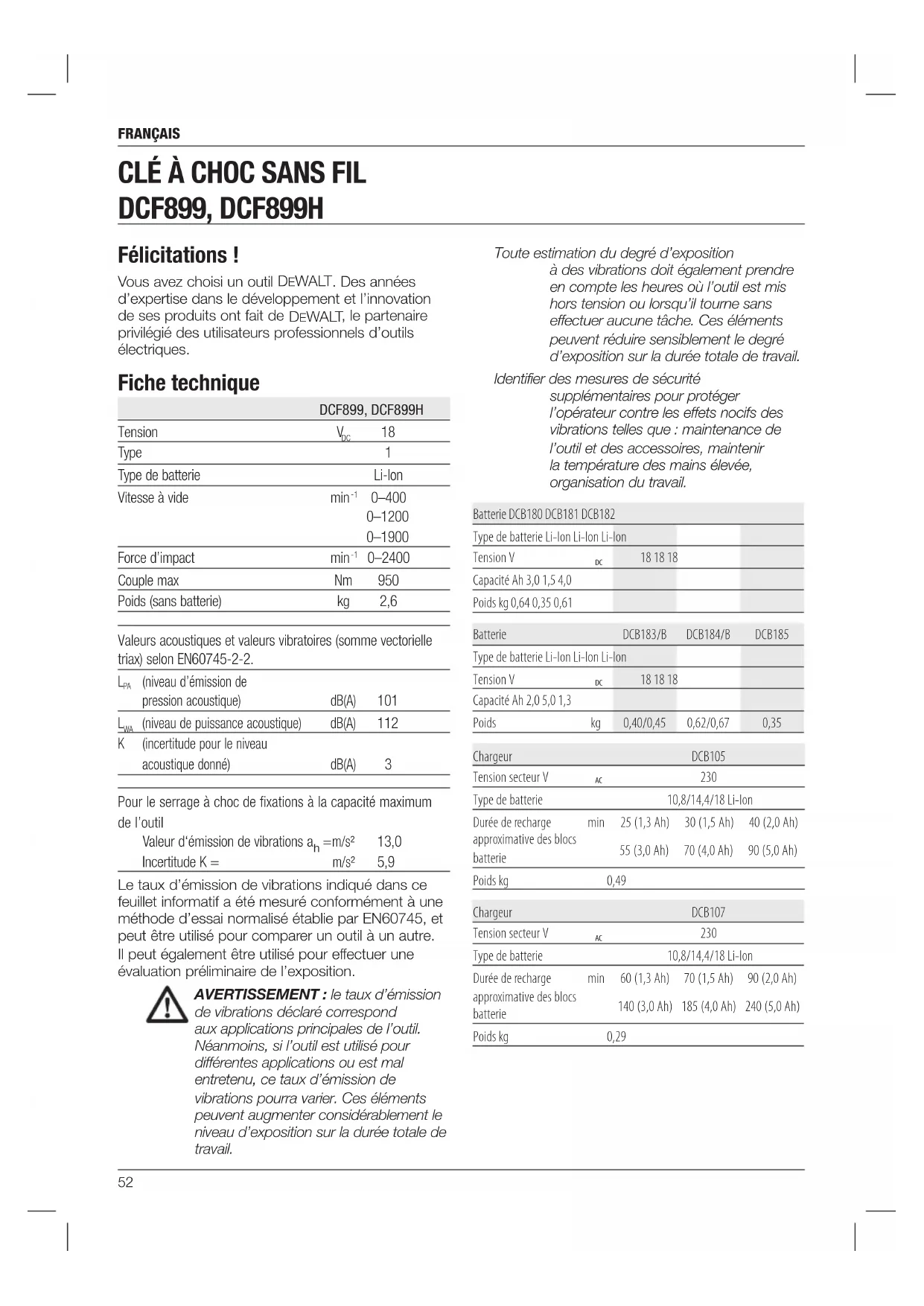

Capacité Ah 3,0 1,5 4,0 Poids kg 0,64 0,35 0,61 Batterie DCB183/B DCB184/B DCB185 Type de batterie Li-Ion Li-Ion Li-Ion Tension V

Capacité Ah 2,0 5,0 1,3 Poids kg 0,40/0,45 0,62/0,67 0,35 Chargeur DCB105 Tension secteur V

Type de batterie 10,8/14,4/18 Li-Ion Durée de recharge approximative des blocs batterie min 25 (1,3 Ah) 30 (1,5 Ah) 40 (2,0 Ah) 55 (3,0 Ah) 70 (4,0 Ah) 90 (5,0 Ah) Poids kg 0,49 Chargeur DCB107 Tension secteur V

Type de batterie 10,8/14,4/18 Li-Ion Durée de recharge approximative des blocs batterie min 60 (1,3 Ah) 70 (1,5 Ah) 90 (2,0 Ah) 140 (3,0 Ah) 185 (4,0 Ah) 240 (5,0 Ah) Poids kg 0,29 Félicitations! Vous avez choisi un outil DeWALT . Des années d’expertise dans le développement et l’innovation de ses produits ont fait de DeWALT , le partenaire privilégié des utilisateurs professionnels d’outils électriques. Fiche technique

Type 1 Type de batterie Li-Ion Vitesse à vide min

0–2400 Couple max Nm 950 Poids (sans batterie) kg 2,6 Valeurs acoustiques et valeurs vibratoires (somme vectorielle triax) selon EN60745-2-2.

(niveau d’émission de pression acoustique) dB(A)

(niveau de puissance acoustique) dB(A)

K (incertitude pour le niveau acoustique donné) dB(A)

Pour le serrage à choc de fixations à la capacité maximum de l’outil Valeur d‘émission de vibrations a

m/s² 13,0 Incertitude K = m/s² 5,9 Le taux d’émission de vibrations indiqué dans ce feuillet informatif a été mesuré conformément à une méthode d’essai normalisé établie par EN60745, et peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l’exposition.

AVERTISSEMENT: le taux d’émission

de vibrations déclaré correspond aux applications principales de l’outil. Néanmoins, si l’outil est utilisé pour différentes applications ou est mal entretenu, ce taux d’émission de vibrations pourra varier. Ces éléments peuvent augmenter considérablement le niveau d’exposition sur la durée totale de travail.

Français (traduction de la notice d’instructions originale)53 Français Indique des risques de décharges électriques. Indique des risques d’incendie. Certificat de conformité CE DIRECTIVES MACHINES

DeWALT certifie que les produits décrits dans le paragraphe Fiche technique sont conformes aux normes: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-2:2010. Ces produits sont également compatibles avec les Directives 2004/108/CE (jusqu’au 19/04/2016), 2014/30/UE (à partir du 20/04/2016) et 2011/65/UE. Pour plus d’informations, veuillez contacter DeWALT à l’adresse suivante ou vous reporter au dos de cette notice d’instructions. Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DeWALT

Markus Rompel Directeur Ingénierie DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Allemagne

AVERTISSEMENT: pour réduire tout

risque de dommages corporels, lire la notice d’instructions Consignes de sécurité générales propres aux outils électriques AVERTISSEMENT! lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d’incendie et/ou de dommages corporels graves.

Chargeur DCB112 Tension secteur V

Type de batterie 10,8/14,4/18 Li-Ion Durée de recharge approximative des blocs batterie min 40 (1,3 Ah) 45 (1,5 Ah) 60 (2,0 Ah) 90 (3,0 Ah) 120 (4,0 Ah) 150 (5,0 Ah) Poids kg 0,36 Chargeur DCB113 Tension secteur V

Type de batterie 10,8/14,4/18 Li-Ion Durée de recharge approximative des blocs batterie min 30 (1,3 Ah) 35 (1,5 Ah) 50 (2,0 Ah) 70 (3,0 Ah) 100 (4,0 Ah) 120 (5,0 Ah) Poids kg 0,4 Chargeur DCB115 Tension secteur V

Type de batterie 10,8/14,4/18 Li-Ion Durée de recharge approximative des blocs batterie min 22 (1.3 Ah) 22 (1.5 Ah) 30 (2.0 Ah) 45 (3.0 Ah) 60 (4.0 Ah) 75 (5.0 Ah) Poids kg 0,5 Fusibles Europe Outils 230V 10 ampères, secteur Définitions: consignes de sécurité Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.

DANGER: indique une situation de

danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves. ATTENTION: indique une situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.54 Français

3) SÉCURITÉ INDIVIDUELLE

a) Rester systématiquement vigilant et faire preuve de jugement lorsqu’on utilise un outil électrique. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Tout moment d’inattention pendant l’utilisation d’un outil électrique comporte des risques de dommages corporels graves. b) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels. c) Prévenir tout démarrage accidentel. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l’interrupteur ou brancher un outil électrique alors que l’interrupteur est en position de marche invite les accidents. d) Retirer toute clé de réglage avant de démarrer l’outil. Une clé laissée sur une pièce rotative d’un outil électrique comporte des risques de dommages corporels. e) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l’outil électrique en cas de situations imprévues. f) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l’écart des pièces mobiles, car ils pourraient s’y faire prendre. g) Lorsqu’un dispositif de connexion à un système de dépoussiérage ou d’élimination est fourni, s’assurer qu’il est branché et utilisé correctement. L’utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne pas forcer un outil électrique. Utiliser l’outil approprié au travail en cours. L’outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout appareil dont l’interrupteur est défectueux est dangereux et doit être réparé. Le terme «outil électrique» mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ - AIRE DE TRAVAIL

a) Maintenir l’aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices aux accidents. b) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante. c) Maintenir à l’écart les enfants, ou toute autre personne, lors de l’utilisation d’un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l’appareil.

2) SÉCURITÉ – ÉLECTRICITÉ

a) La fiche électrique de l’outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d’adaptation avec un outil électrique mis à la terre (masse). L’utilisation de fiches d’origine et de prises appropriées réduira tout risque de décharges électriques. b) Éviter tout contact corporel avec des éléments mis à la terre comme: tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à l’humidité. Tout contact d’un outil électrique avec un liquide augmente les risques de décharges électriques. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l’huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques. e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de décharges électriques. f) Si on ne peut éviter d’utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.55 Français rincer abondamment à l’eau claire. En cas de contact oculaire, rincer puis consulter immédiatement un médecin. Le liquide de la batterie peut engendrer irritation ou brûlures.

a) Faire entretenir les outils électriques par un réparateur qualifié en n’utilisant que des pièces de rechange identiques. Cela permettra de préserver l’intégrité de l’outil électrique et la sécurité de l’utilisateur. Directives de sécurité additionnelles pour les clés à choc

• Tenir l’outil par les surfaces isolées prévues à cet effet pendant toute utilisation où l’élément de fixation pourrait entrer en contact avec des fils électriques cachés. Tout contact des éléments de fixation avec un fil sous tension peut mettre les parties métalliques exposées de l’outil sous tension et électrocuter l’utilisateur.

• Immobilisez la pièce de travail sur une surface stable en utilisant un étau ou de toute autre manière adéquate. Tenir la pièce avec la main ou l’appuyer contre le corps offre une stabilité insuffisante et peut provoquer une perte de contrôle.

• Portez des lunettes de protection ou autres verres protecteurs. Le martelage ou le perçage peuvent faire jaillir des éclats . Les particules projetées peuvent endommager irrémédiablement les yeux.

• Les accessoires et les outils peuvent devenir chauds pendant l'utilisation. Porter des gants pour les toucher.

• N’utilisez pas cet outil de façon prolongée. Les vibrations provoquées par l’action de l’outil peuvent être nuisibles pour vos mains et vos bras. Portez des gants pour amortir les vibrations et limitez l’exposition en faisant des pauses fréquentes. Risques résiduels En dépit de l’application des normes de sécurité en vigueur et de l’installation de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s’agit de: – Diminution de l’acuité auditive. – Risques de dommages corporels dus à des projections de particules. – Risques de brûlures provoquées par des accessoires ayant surchauffé pendant leur fonctionnement. c) Débrancher la fiche du secteur et/ou la batterie de l’outil électrique avant d’effectuer tout réglage, de changer tout accessoire, ou avant de le ranger. Ces mesures préventives réduiront tout risque de démarrage accidentel de l’appareil. d) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d’instructions) de l’utiliser. Les outils peuvent être dangereux entre des mains inexpérimentées. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées d’aucune condition susceptible de nuire au bon fonctionnement de l’outil. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus. f) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d’outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation d’un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.

5) UTILISATION ET ENTRETIEN DE LA BATTERIE

a) Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur propre à un certain type de batterie peut créer des risques d’incendie lorsqu’utilisé avec d’autres batteries. b) Utiliser les outils électriques uniquement avec leur batterie spécifique. L’utilisation d’autres batteries comporte des risques de dommages corporels ou d’incendie. c) Après utilisation, ranger la batterie à l’écart d’objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de conduire l’électricité entre les bornes, car cela pose des risques de brûlures ou d’incendie. d) Si utilisée de façon abusive, la batterie pourra perdre du liquide. Éviter alors tout contact. En cas de contact accidentel,56 Français sans limitation, la limaille, les copeaux métalliques, la laine d’acier, les feuilles d’aluminium ou les accumulation de particules métalliques doivent être tenus à distance des cavités du chargeur. Toujours débrancher le chargeur de la prise lorsqu’il n’y a pas de bloc batterie dans la cavité. Débrancher le chargeur avant de le nettoyer.

• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionner ensemble.

• Ces chargeurs ne sont pas prévus pour d’autres utilisation que la charge des batteries rechargeables DeWALT . Toute autre utilisation peut causer un risque d’incendie, de choc électrique ou d’électrocution.

• Ne pas exposer le chargeur à la pluie ou à la neige.

• Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et au cordon.

• S’assurer que le cordon est placé de sorte qu’on ne puisse pas marcher dessus, trébucher ou l’endommager d’une autre manière.

• Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute utilisation impropre d’une rallonge peut causer un risque d’incendie, de choc électrique ou d’électrocution.

• Lors de l’utilisation d’un chargeur à l’extérieur, toujours prévoir un lieu sec et utiliser une rallonge appropriée pour l’utilisation à l’extérieur. Cela diminuera tout risque de décharges électriques.

• Ne pas obstruer les fentes de ventilation sur le chargeur. Les fentes de ventilation sont situées au-dessus et sur les côtés du chargeur. Placer le chargeur dans une position éloignée de toute source de chaleur.

• Ne pas utiliser un chargeur ayant un cordon ou une fiche endommagés — les faires remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il est tombé ou s’il a été autrement endommagé de quelque manière que ce soit. Apporter le chargeur à un centre de réparation agréé.

• Ne pas démonter le chargeur; l’apporter à un centre de réparation agréé lorsqu’un entretien ou une réparation est nécessaire – Risques de dommages corporels dus à un usage prolongé. Étiquettes sur l’appareil On trouve les diagrammes suivants sur l’outil: Lire la notice d’instructions avant toute utilisation. EMPLACEMENT DE LA DATE CODÉE DE FABRICATION La date codée de fabrication, qui comprend aussi l’année de fabrication, est imprimée sur la surface interne du boîtier formant charnière entre l’outil et la batterie. Exemple: 2015 XX XX Année de fabrication Consignes de sécurité importantes propres à tous les chargeurs de batteries CONSERVEZ CES INSTRUCTIONS: ce manuel contient d’importantes consignes de sécurité et de fonctionnement concernant les chargeurs de batterie compatibles (consulter les Caractéristiques Techniques).

• Avant d’utiliser le chargeur, lire toutes les instructions et les marquages d’avertissement sur le chargeur, le bloc batterie et le produit utilisant le bloc batterie.

AVERTISSEMENT : Nous

recommandons l’utilisation d’un disjoncteur différentiel avec un seuil de déclenchement de 30mA ou moins.

AVERTISSEMENT: risque de choc.

Ne pas laisser les liquides pénétrer dans le chargeur. Risque de choc électrique. ATTENTION: risque de brûlure. Pour réduire le risque de blessures, ne charger que des blocs batteries rechargeables DeWALT . Tout autre type de batterie peut surchauffer et exploser, entraînant des blessures et des dégâts matériels. Ne pas recharger les batteries non rechargeables. ATTENTION: les enfants doivent être surveiller pour s’assurer qu’ils ne jouent pas avec l’appareil. AVIS: dans certaines conditions, avec le chargeur branché dans la prise, le chargeur peut être court-circuité par un matériel étranger. Les matériaux étrangers de nature conductrice comme,57 Français Procédure de charge Consultez le tableau ci-dessous pour connaître l’état de charge du bloc batterie. Indicateurs de charge : DCB105 charge en cours pleinement chargée suspension de charge remplacer la batterie Indicateurs de charge : DCB107, DCB112, DCB113, DCB115 charge en cours pleinement chargée suspension de charge*

• DCB107, DCB112, DCB113, DCB115 : le voyant rouge continue à clignoter, mais un voyant jaune s’allume durant cette opération. Lorsque la batterie a retrouvé une température appropriée, le voyant jaune s’éteint et le chargeur reprend la procédure de charge. Les chargeurs compatibles ne rechargent pas un bloc batterie défectueux. Le chargeur indique que la batterie est défectueuse en refusant de s’allumer ou en affichant le dessin clignotant indiquant un problème sur le bloc ou le chargeur. REMARQUE: cela peut également signifier un problème sur un chargeur. Si le chargeur indique un problème, portez le chargeur et le bloc batterie pour un test dans un centre d’assistance agréé.

DÉLAI BLOC CHAUD/FROID

Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc Chaud/Froid, suspendant la charge jusqu’à ce que la batterie ait atteint la température adéquate. Le chargeur passe ensuite directement en mode Charge. Cette fonctionnalité permet une durée de vie maximale de la batterie. Un bloc batterie froid se recharge à un taux moitié moindre qu’un bloc batterie chaud. Le bloc batterie se charge à ce taux réduit pendant tout le cycle de charge et n’atteint pas le niveau de charge maximum même si la batterie se réchauffe.

BLOCS BATTERIE LI-ION UNIQUEMENT

Les outils XR Li-Ion sont conçus avec un système de protection électronique qui protège la batterie des surcharges, surchauffes ou d’être complètement déchargée. Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d’électrocution ou d’incendie.

• Si le cordon d’alimentation est endommagé, il doit être remplacé immédiatement par le fabricant, un agent de réparation ou une personne qualifiée similaire pour éviter tout risque.

• Débrancher le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc batterie ne réduira pas les risques.

• NE JAMAIS tenter de relier 2 chargeurs ensemble.

• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230V. Ne pas essayer de l’utiliser avec n’importe quelle autre tension Cette directive ne concerne pas le chargeur pour véhicule.

CONSERVEZ CES INSTRUCTIONS

Chargeurs Les chargeurs DCB105, DCB107, DCB112, DCB113 et DCB115 sont compatibles avec les packs batterie XR Li-Ion de 10,8V, 14,4V et 18V (DCB123, DCB125, DCB127, DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B et DCB185). Ce chargeur ne nécessite aucun réglage et il est conçu pour une utilisation la plus simple possible. Procédure de charge (fig. 3)

1. Branchez le chargeur dans une prise 230V

appropriée avant d’insérer le bloc batterie.

2. Insérez le bloc batterie (f) dans le chargeur en

prenant soin que le bloc sont complètement inséré dans le chargeur. Le témoin rouge (charge) clignote en continu pour indiquer que le processus de charge a commencé.

3. Lorsque le voyant rouge RESTE ALLUMÉ en

continu, il indique que la charge est terminée. La batterie est alors complètement chargée et peut être immédiatement utilisée ou laissée dans son chargeur. REMARQUE: pour garantir les meilleures performances et une durée de vie plus longue des batteries Li-Ion, chargez complètement le bloc batterie avant la première utilisation.58 Français ATTENTION: après utilisation, ranger l’outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils équipés d’une large batterie peuvent tenir à la verticale sur celle-ci, mais manquent alors de stabilité. CONSIGNES DE SÉCURITÉ SPÉCIFIQUES PROPRES AUX BATTERIES AU LITHIUM ION (Li-Ion)

• Ne pas incinérer la batterie même si elle est sévèrement endommagée ou complètement usagée, car elle pourrait exploser au contact des flammes. Au cours de l’incinération des batteries au lithium-ion, des vapeurs et matières toxiques sont dégagées.

• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l’eau claire. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes, ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, noter que l’électrolyte de la batterie est composé d’un mélange de carbonates organiques liquides et de sels de lithium.

• Le contenu des cellules d’une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette éventualité, exposer l’individu à l’air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT: risques de

brûlures. Le liquide de la batterie pourrait s’enflammer s’il est exposé à des étincelles ou à une flamme. Transport Les batteries D

WALT sont conformes à toutes les réglementations d’expédition applicables comme prescrit par les normes industrielles et juridiques qui incluent les recommandations de l’ONU pour le transport des marchandises dangereuses, les réglementations relatives aux marchandises dangereuses de l’International Air Transport Association (IATA), les réglementations de l’International Maritime Dangerous Goods (IMDG) et l’accord européen concernant le transport international de marchandises dangereuses sur route (ADR). Les cellules et les batteries ion lithium ont été testées conformément à la section 38.3 des recommandations de l’ONU pour les tests et critères relatifs au transport des marchandises dangereuses. Dans la plupart des cas, il est prévu que l’expédition d’un bloc batterie D

WALT soit classé comme un matériau dangereux réglementé de classe 9. En général, les deux cas qui exigent l’expédition en classe 9 sont: L’outil s’éteint automatiquement si le système de protection électronique se déclenche. Si cela se produit, placez la batterie Li-Ion sur le chargeur jusqu’à ce qu’elle soit complètement rechargée. Consignes de sécurité importantes propres à toutes les batteries Pour commander une batterie de rechange, s’assurer d’inclure son numéro de catalogue et sa tension. Le bloc batterie n’est pas complètement chargé lors du déballage. Avant d’utiliser le bloc batterie et le chargeur, lisez les consignes de sécurité ci-dessous, puis suivez les procédures de charge indiquées.

LIRE TOUTES CES CONSIGNES

• Ne pas charger ou utiliser un bloc batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retirer le bloc batterie du chargeur peut enflammer la poussière ou des émanations.

• Ne jamais forcer le bloc batterie dans le chargeur. Ne modifier le bloc batterie d’aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de graves blessures.

• Charger le bloc batterie uniquement dans les chargeurs DeWALT prévus.

• NE PAS l’éclabousser ou l’immerger dans l’eau ou d’autres liquides.

• Ne pas ranger ou utiliser l’outil et le bloc- piles dans des endroits où la température peut atteindre ou excéder 40°C (105°F) (comme dans les remises extérieures ou les bâtiments métalliques l’été).

AVERTISSEMENT: ne jamais tenter

d’ouvrir le bloc batterie pour quelque raison que ce soit. Si le boîtier du bloc batterie est fissuré ou endommagé, ne pas l’insérer dans un chargeur Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un choc violent, étant tombé, ayant été écrasé ou endommagé de quelque façon que ce soit (par ex. percé par un clou, frappé d’un coup de marteau, piétiné). Risque de choc électrique ou d’électrocution. Les blocs batterie endommagés doivent être renvoyés à un centre de réparation pour y être recyclés.59 Français REMARQUE: les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avant l’utilisation. Étiquettes sur le chargeur et la batterie En plus des diagrammes utilisés dans ce manuel, les étiquettes sur le chargeur et la batterie comportent les diagrammes suivants: Lire la notice d’instructions avant toute utilisation. Consulter la Fiche technique pour les temps de charge. Charge en cours. Batterie chargée. Batterie défectueuse. Suspension de charge. Ne pas mettre en contact avec des objets conducteurs. Ne pas recharger une batterie endommagée. Ne pas exposer à l’eau. Remplacer systématiquement tout cordon endommagé. Recharger seulement entre 4˚C et 40˚C. Utiliser uniquement à l’intérieur. Mettre la batterie au rebut conformément à la réglementation en matière d’environnement. Recharger les blocs batterie DeWALT

uniquement avec les chargeurs DeWALT appropriés. La recharge des blocs batterie différents des batteries DeWALT appropriées avec un chargeur DeWALT peut entraîner leur explosion ou d’autres situations dangereuses. Ne jetez pas le bloc batterie au feu.

1. Expédition par voie aérienne de plus de deux

blocs batterie ion lithium D

WALT lorsque l’emballage contient seulement les blocs batterie (sans outil); et

2. Toute expédition contenant une batterie ion

lithium avec une caractéristique nominale d’énergie supérieure à 100 watts par heure (Wh). La caractéristique nominale en watts par heure de toutes les batteries ion lithium est inscrite sur l’emballage. Que l’expédition soit exemptée ou réglementée, l’expéditeur a la responsabilité intégrale de consulter les dernières réglementations relatives à l’emballage, à l’étiquetage/au marquage et aux exigences de documentation. Le transport des batteries peut causer un incendie si les bornes de la batterie entrent accidentellement en contact avec des matériaux conducteurs. Lors du transport des batteries, s’assurer que les bornes de la batterie sont protégées et bien isolées des matériaux qui pourraient les toucher et causer un court-circuit. Les informations fournies dans cette section du manuel sont fournies en bonne foi et sont considérées précises au moment de la rédaction de ce document. Toutefois, aucune garantie explicite ou implicite ne peut être fournie. L’acheteur a la responsabilité de s’assurer que ses activités sont conformes aux réglementations applicables. Batterie

Les modèles DCF899 et DCF899H fonctionnent avec un bloc batterie de 18 volts. Les blocs batterie DCB180, DCB181, DCB182,

DCB183, DCB183B, DCB184, DCB184B

ou DCB185 peuvent être utilisés. Consultez les Caractéristiques techniques pour plus d’informations. Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et

sec, à l’abri de toute lumière solaire directe et de tout excès de température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiante après utilisation.

2. Pour un stockage prolongé, il est recommandé

de conserver la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleurs résultats.60 Français personne responsable de leur sécurité. Ne jamais laisser les enfants seuls jouer avec ce produit. Sécurité électrique Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension de la batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifier également que la tension du chargeur correspond bien à la tension du secteur. Votre chargeur D

WALT à double isolation est conforme à la norme EN60335; un branchement à la terre n’est donc pas nécessaire. Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente D

Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II (Isolation double) -outils Type 12 pour la classe I (Conducteur de terre) - outils

En cas d’utilisation à l’extérieur, connecter les outils portatifs à un disjoncteur FI. Utilisation d’une rallonge N’utilisez une rallonge qu’en cas de nécessité absolue. Utilisez une rallonge homologuée adaptée à la puissance absorbée de votre chargeur (consultez les Fiche techniques). Le calibre minimum du conducteur est de 1mm

et la longueur maximum de 30m. En cas d’utilisation d’un dévidoir, toujours dérouler le câble complètement.

systématiquement la batterie avant tout montage ou réglage. Arrêter systématiquement l’outil avant d’insérer ou de retirer la batterie.

AVERTISSEMENT: utiliser

exclusivement des batteries et chargeurs

WALT. Insertion et retrait de la batterie de l’outil (fig. 4)

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, placer le bouton vissage/dévissage en position de Contenu de l’emballage Ce carton comprend: 1 Clé à choc 1 Chargeur 2 Batteries 1 Coffret de transport 1 Notice d’instructions REMARQUE: Blocs batterie, chargeurs et coffrets de transport non inclus avec les modèles N.

• Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été endommagés lors du transport.

• Prendre le temps de lire attentivement et comprendre cette notice d’instructions avant toute utilisation de l’appareil. Description (fig. 1, 2)

AVERTISSEMENT: ne jamais modifier

l’outil électrique ni aucun de ses composants. Il y a risques de dommages corporels ou matériels. a. Gâchette b. Bouton vissage/dévissage c. Enclume d. Poignée principale e. Bouton de libération de la batterie f. Bloc batterie g. Eclairage h. Goupille de détente, (DCF899)

i. Agrafe nez de porc (DCF899H)

j. Sélecteur de vitesse

Cette clé à choc est conçue pour les applications professionnelles de serrage à choc. La fonction de choc rend cet outil particulièrement utile pour la fixation d’éléments dans le bois, le métal et le béton. NE PAS utiliser ces outils en milieu ambiant humide ou en présence de liquides ou de gaz inflammables. Cette clé à choc est un outil électrique professionnel. NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

• Ce produit n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentales sont réduites ou qui manquent d’expérience et/ou de connaissances et d’aptitudes sauf si ces personnes sont surveillées par une autre61 Français vissage/dévissage en position de verrouillage ou arrêter l’outil et débrancher le bloc batterie avant tout réglage ou avant de retirer ou d’installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommages corporels. Position correcte des mains (fig. 1, 6)

AVERTISSEMENT: pour réduire tout

risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, maintenir fermement et SYSTÉMATIQUEMENT l’outil pour anticiper toute réaction soudaine de sa part. La position correcte des mains nécessite une main sur la poignée principale (d). Interrupteur à variateur de vitesse (fig. 1) Appuyez sur l’interrupteur marche/arrêt (a) pour mettre l’outil en marche. Relâcher l’interrupteur pour arrêter l’outil. Votre outil est équipé d’un frein. L’enclume s’arrêtera dès que l’interrupteur sera complètement relâché. L’interrupteur à variateur de vitesse vous permet de sélectionner la meilleure vitesse pour une application particulière. Plus vous appuyez sur la gâchette, plus l’outil tourne rapidement. Pour augmenter la durée de vie de l’outil, n’utiliser le variateur de vitesse que pour le début du perçage ou pour les éléments de fixation. REMARQUE: une utilisation continue avec une gamme de vitesse variable n’est pas recommandée. Cela peut endommager l’interrupteur et doit être évité. Bouton de contrôle droite/gauche (fig. 1) Un bouton de contrôle droite/gauche (b) détermine la direction de l’outil et sert également de bouton de déblocage. Pour sélectionner la rotation à droite, relâcher l’interrupteur à gâchette et enfoncer le bouton de contrôle droite/gauche sur le côté droit de l’outil. Pour sélectionner le dévissage, relâcher l’interrupteur à gâchette et enfoncer le bouton de contrôle vissage/dévissage sur le côté gauche de l’outil. verrouillage ou arrêter l’outil et débrancher le bloc batterie avant tout réglage ou avant de retirer ou d’installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommages corporels. REMARQUE: s’assurer que la batterie (f) est complètement chargée. POUR INSTALLER LE BLOC BATTERIE DANS LA POIGNÉE

1. Alignez le bloc batterie (f) avec le rail à l’intérieur

de la poignée de l’outil (fig. 4).

2. Faites-le coulisser dans la poignée jusqu’à

ce qu’il soit correctement logé dans l’outil et vérifiez qu’il ne se libère pas. POUR DÉMONTER LE BLOC BATTERIE DE L’OUTIL

1. Appuyer sur le bouton de libération de la

batterie (e) et tirer fermement le bloc batterie hors de la poignée de l’outil.

2. Insérer le bloc batterie dans le chargeur comme

décrit dans la section du chargeur de ce manuel. TÉMOIN DE CHARGE DES BLOCS BATTERIE (FIG. 5) Certains blocs batterie D

WALT incluent un témoin de charge composé par trois voyants verts qui indiquent le niveau de charge restant dans le bloc batterie. Pour activer le témoin de charge, maintenir enfoncé le bouton du témoin de charge (k). Une combinaison de trois voyants verts s’allume pour indiquer le niveau de charge restant. Lorsque le niveau de charge de la batterie est au-dessous de la limite utilisable, le témoin de charge ne s’allume pas et la batterie doit être rechargée. REMARQUE: le témoin de charge est uniquement une indication de la charge restant dans le bloc batterie. Il n’indique pas la fonctionnalité de l’outil et peut être sujet à des variations selon les composants du produit, la température et l’application de l’utlisateur final. FONCTIONNEMENT Consignes d’utilisation

AVERTISSEMENT: respecter

systématiquement les consignes de sécurité et les normes en vigueur.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, placer le bouton62 Français ENCLUME AVEC AGRAFE NEZ DE PORC (FIG. 2) DCF899H Pour installer un accessoire sur l’enclume à agrafe nez de porc, enfoncer fermement l’accessoire sur l’enclume (c). L’agrafe nez de porc (i) se comprime pour permettre à l’accessoire de coulisser. Après l’installation de l’accessoire, l’agrafe nez de porc appuie sur ce dernier pour le retenir. Pour retirer un accessoire, saisir l’accessoire et tirer fermement. Utilisation Votre outil à choc génère le couple maximum suivant: Cat # Nm Ft.-Lbs. In.-Lbs.

que l’élément de fixation et/ou le système supporte le niveau de couple généré par l’outil. Un couple excessif peut causer une rupture et des blessures éventuelles.

1. Placer l'accessoire sur la tête de l'élément de

fixation. Tenir l'outil orienté droit vers l'élément de fixation.

2. Appuyer sur l’interrupteur pour commencer

l’utilisation. Relâcher l’interrupteur pour arrêter. Toujours vérifier le couple avec une clé dynamométrique, car le couple de serrage est affecté par de nombreux facteurs, par exemple:

• Tension: une faible tension due à une batterie presque déchargée réduira le couple de serrage.

• Taille de l'accessoire : L'utilisation d'un accessoire de taille incorrecte causera une réduction du couple de serrage.

• Taille de boulon: les boulons de grand diamètre nécessitent généralement un couple de serrage supérieur. Le couple de serrage varie également en fonction de la longueur, de la classe et du coefficent de couple.

• Boulon: s’assurer que tous les filetages sont exempts de rouille et d’autres débris pour permettre un couple de serrage correct.

• Matériau: le type de matériau et de finition de surface du matériau affectera le couple de serrage. La position centrale du bouton de contrôle verrouille l’outil en position d’arrêt. Lors du changement de position du bouton de contrôle, s’assurer que la gâchette est bien relâchée. REMARQUE: La première fois que l’outil est utilisé après le changement de direction de rotation, il est possible d’entendre un déclic au démarrage. Ceci est normal et n’indique pas un problème. Éclairage (fig. 1) Un éclairage de travail (g) se trouve sur le pied de l’outil. L’éclairage est activé lorsque la gâchette est enfoncée. Lorsque la gâchette est relâchée, l’éclairage de travail reste allumé pendant 20 secondes. REMARQUE: L’éclairage sert à illuminer la surface de travail à proximité et ne doit pas être utilisé comme lampe torche. Sélecteur de vitesse (fig. 1) Votre outil est équipé d’un sélecteur de vitesse (j) qui vous permet de choisir l’une des trois vitesses. Sélectionnez la vitesse en fonction de l’application et contrôlez la vitesse de l’outil à l’aide de l’interrupteur à gâchette à vitesse variable (a). Vitesse 1 0–400 tr/min Vitesse 2 0–1200 tr/min Vitesse 3 0–1900 tr/min Enclume (fig. 2)

AVERTISSEMENT: utiliser

exclusivement des accessoires à choc. Les autres accessoires peuvent casser et causer une situation dangereuse. Inspecter l'accessoire avant l'utilisation pour vérifier qu'il n'est pas fissuré. ATTENTION: inspecter les enclumes, les goupilles de détente et les agrafes nez de porc avant l’utilisation. Les éléments absents ou endommagés doivent être remplacé avant l’utilisation. Placer l’interrupteur dans la position verrouillée (centrale) ou retirer le bloc batterie avant de changer d’accessoire. ENCLUME AVEC GOUPILLE DE DÉTENTE (FIG. 2) DCF899 Pour installer un accessoire sur l'enclume, alignez le trou sur le côté de l'accessoire avec la goupille d'arrêt (h) sur l'enclume (c). Enfoncez l'accessoire jusqu'à ce que la goupille d'arrêt s'engage dans le trou. L'appui sur la goupille d'arrêt peut être nécessaire pour faciliter l'installation de l'accessoire. Pour retirer un accessoire, enfoncez la goupille d'arrêt à travers le trou et sortez l'accessoire.63 Français un chiffon humidifié avec de l’eau et un savon doux. Protéger l’outil de tout liquide et n’immerger aucune de ses pièces dans aucun liquide.

décharges électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. Ne pas utiliser d’eau ou tout autre nettoyant liquide. Accessoires en option

AVERTISSEMENT: comme les

accessoires autres que ceux offerts par

WALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires D

WALT recommandés doivent être utilisés avec cet appareil.

AVERTISSEMENT: pour réduire tout

WALT prévus pour les clés à choc.

AVERTISSEMENT: Utiliser

exclusivement des accessoires à choc. Les autres accessoires peuvent casser et causer une situation dangereuse. Inspecter les accessoires avant l’utilisation pour s’assurer qu’ils ne sont pas fissurés. Veuillez consulter votre revendeur pour plus d’informations sur les accessoires appropriés. Protection de l’environnement Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers. Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veuillez recycler les produits électriques et les batteries conformément aux dispositions locales en vigueur. Pour plus d’informations, consultez le site www.2helpU.com.

• Durée de serrage: une durée de serrage plus élevée augmente le couple de serrage. L’emploi d’une durée de serrage plus longue que celle recommandée peut provoquer un dépassement de contrainte, une usure ou l’endommagement des éléments de fixation. MAINTENANCE Votre outil électrique DeWALT a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une maintenance adéquate et d’un nettoyage régulier.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels graves, placer le bouton vissage/dévissage en position de verrouillage ou arrêter l’outil et débrancher le bloc batterie avant tout réglage ou avant de retirer ou d’installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommages corporels. Le chargeur et le bloc batterie ne peuvent pas être réparés. L’appareil ne comprend aucune pièce destinée à être entretenue par l’utilisateur. Lubrification Votre outil électrique ne requiert aucune lubrification additionnelle. Entretien

AVERTISSEMENT: éliminer poussière

et saleté du boîtier principal à l’aide d’air comprimé chaque fois que les orifices d’aération semblent s’encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

AVERTISSEMENT: ne jamais utiliser

de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l’outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser64 Français Batterie rechargeable Recharger cette batterie longue durée lorsqu’elle ne produira plus assez de puissance pour effectuer un travail qu’elle faisait facilement auparavant. En fin de vie utile, mettre la batterie au rebut conformément à la réglementation en matière d’environnement:

• Décharger complètement la batterie, puis la retirer de l’outil.
