Type de produit	Lave-linge frontal
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Dimensions approximatives	60 x 85 x 56 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance	2100 W
Fonctions principales	Programmes de lavage variés, départ différé, contrôle de la mousse
Entretien et nettoyage	Nettoyage du filtre, détartrage régulier
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection anti-débordement
Compatibilités	Compatible avec divers détergents et assouplissants

FOIRE AUX QUESTIONS - NA-140XR1 PANASONIC

Comment puis-je résoudre un problème de bruit excessif pendant le fonctionnement de la machine à laver ?

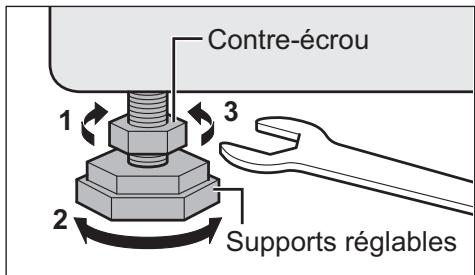

Vérifiez que la machine est correctement nivelée et que les pieds sont bien ajustés. Assurez-vous également qu'il n'y a pas d'objets coincés dans le tambour.

Que faire si la machine à laver ne démarre pas ?

Vérifiez que la machine est branchée et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé et que la porte est verrouillée.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les raccordements de tuyaux pour vous assurer qu'ils sont bien serrés. Inspectez les joints d'étanchéité et remplacez-les si nécessaire.

Pourquoi l'appareil ne vidange-t-il pas l'eau ?

Vérifiez que le filtre de la pompe n'est pas obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment puis-je supprimer une odeur désagréable de la machine ?

Effectuez un cycle de lavage à vide à haute température avec du vinaigre blanc ou un produit désinfectant. Pensez à laisser la porte ouverte entre les lavages pour permettre à l'humidité de s'évaporer.

Que faire si le programme de lavage ne s'arrête pas ?

Essayez d'annuler le programme et de redémarrer la machine. Si le problème persiste, débranchez l'appareil pendant quelques minutes avant de le rebrancher.

Comment puis-je régler la température de lavage ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le cycle.

Pourquoi le tambour ne tourne-t-il pas pendant le lavage ?

Vérifiez si la machine est en surcharge. Si c'est le cas, retirez quelques articles et redémarrez le cycle. Assurez-vous également que la porte est bien fermée.

Comment savoir si le filtre doit être nettoyé ?

Si vous remarquez des problèmes de drainage ou si vous entendez des bruits inhabituels, il est probable que le filtre soit obstrué et nécessite un nettoyage.

Quels types de détergents puis-je utiliser avec cette machine ?

Utilisez des détergents spécialement conçus pour les machines à laver. Évitez les détergents en poudre si l'appareil a un compartiment pour liquide.

Comment puis-je contacter le service client de Panasonic pour des questions supplémentaires ?

Vous pouvez contacter le service client de Panasonic via leur site web officiel ou par téléphone. Consultez le manuel d'utilisation pour les coordonnées spécifiques.

MODE D'EMPLOI NA-140XR1 PANASONIC

Caracteristiques techniques

N° de modèle	NA-140XR1	NA-168XR1
Tension nominale	220 - 240 V
Fréquence nominale	50 Hz
Puisance nominale d'énergie maximale	2000 - 2350 W
Puisance nominale d'énergie de chauffage	2000 W (230 V)

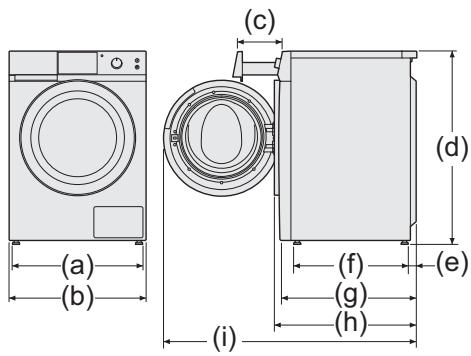

Dimensions de la machine	596 mm (L) × 635 mm (P) × 840 mm (H)
Poids de la machine	77 kg
Masse maximale de linge sec	10 kg	8 kg
Consommation d'eau	Se reporter à la section « Consommation d'eau et d'électricité ». (P.46)
Pression de l'eau courante	0,03 - 1 MPa

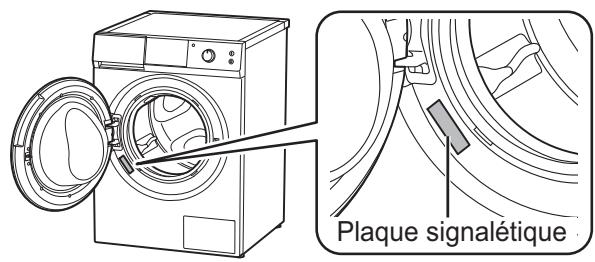

Vérification de l'alimentation électrique

La puissance nominale du lave-linge est indiquée sur la plaque signalétique.

S'assurer qu'elle correspond aux caractéristiques de la résidence.

C E

Panasonic Corporation

http://www.panasonic.com

Mode d'emploi et consignes d'installation

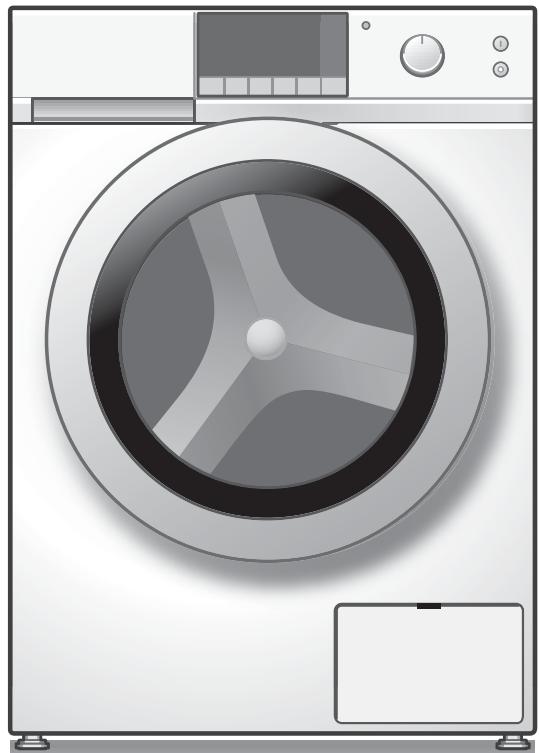

Lave-linge

(Usage domestique)

N^ de modulo

NA-140XR1

NA-168XR1

Sommaire

MESURES DE SECURITÉ	4
Préliminaires	8
Lavage	14
Fonctions optionnelles	24
Entretien	29
Dépannage	32
Installation / Autres	37

Merci d'avoir acheté ce lave-linge.

• Veiller à dire attentivement ces instructions pour une utilisation sûre et faisible.
• Conserver ce mode d'emploi pour reférence future.

Sommaire

MESURES DE SECURITÉ

■ Mesures de sécurité 4

Préliminaires

Contrôle du lave-linge 8
Avant le lavage 9
Panneau de commande 10
■Lessive 12

Lavage

Lavage (Méthode de base) 14

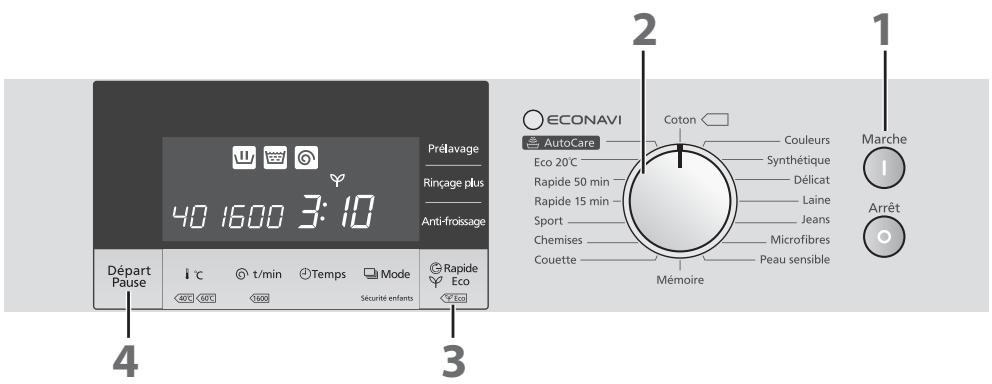

Lavage Lavage en mode Eco 16
■ Lieste des programmes 18
Détails des programmes. 20
■ Conseils pour chaque programme 22

Fonctions optionnelles

■ Modification des réglages de programme. 24
-Modification de la températe [1°C] 24
- Modification de la vitesse d'essorage [© t/min] 25
- Réglage de l'heure de la fin de programme [°Temps] 25
Lavage avec les fonctions optionnelles 26
- Sélection etexecution de processus [Mode]. 26
- Économie d'énergie et de temps [© Rapide / © Eco] 27
·Rinçage minutieux [Rinçage plus] 27
-Reduction des pris [Anti-froissage] 27
- Préavage [U] Preavage]. 27
■ Modification des réglages du lave-linge 28
Annulation de la sonnerie [Sonnerie] 28
- Réglage de la sécurité enfants [Sécurité enfants] 28

Entretien

Entretien. 29

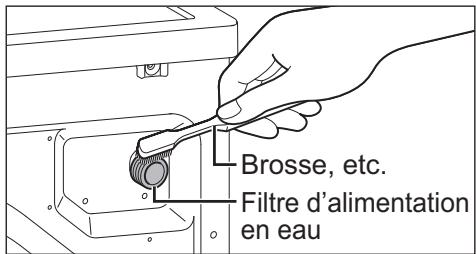

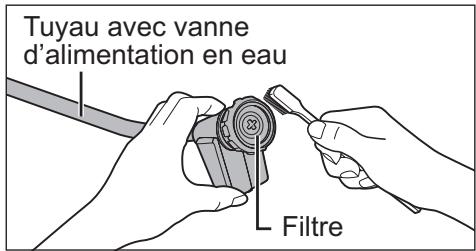

Filtred'alimentation en eau 29

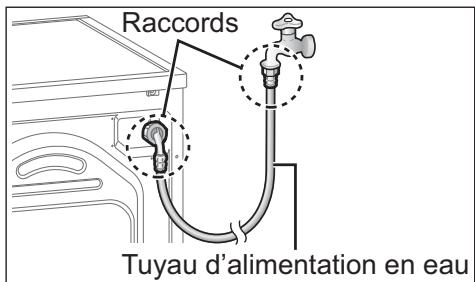

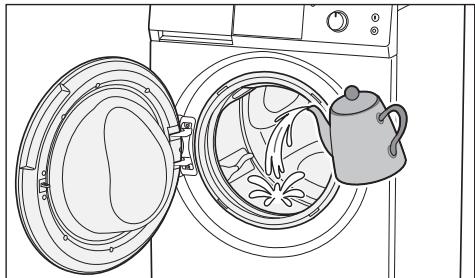

·Si le tuyau d'alimentation en eau est gelé. 29
·Tiroir à lessive 30
·Lave-linge 30
Tambour 30

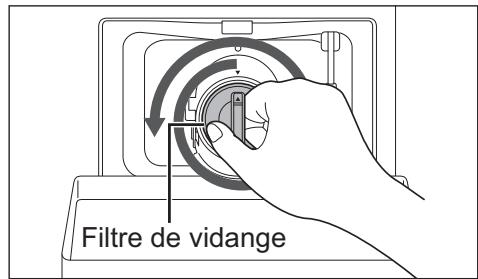

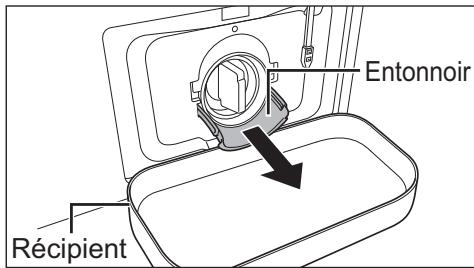

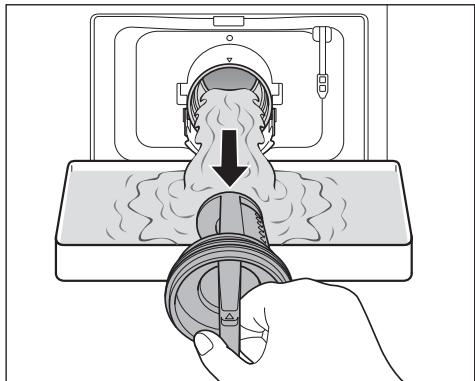

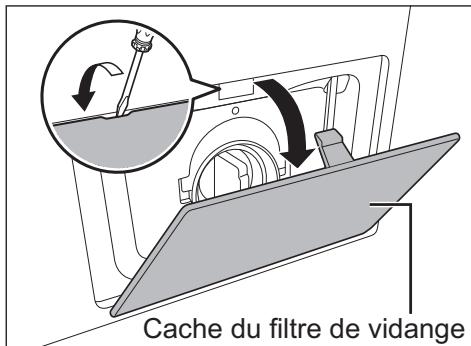

Filtredvidange 31

Dépannage

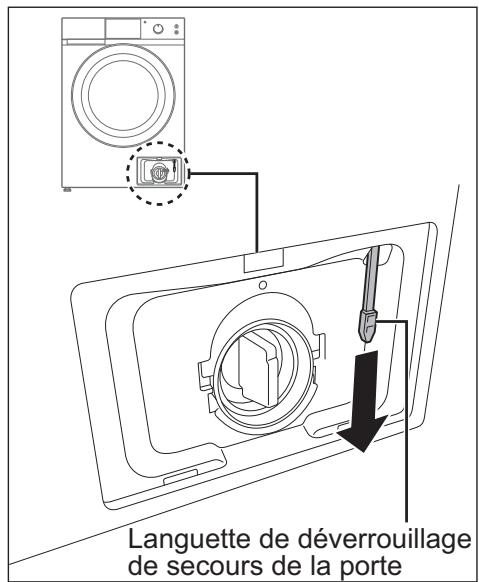

■ Ouverture de la porte en cas d'urgence. 32
Dépannage 33
■ Affichage d'erreur. 36

Installation / Autres

(Faire effectuer l'installation par une personne du SAV)

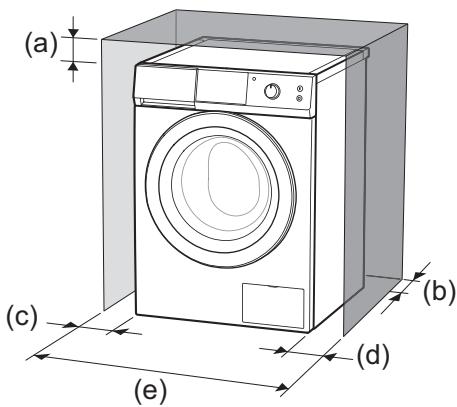

■ Choix de l'emplacement idéal 37
■ Déplacement et installation 38

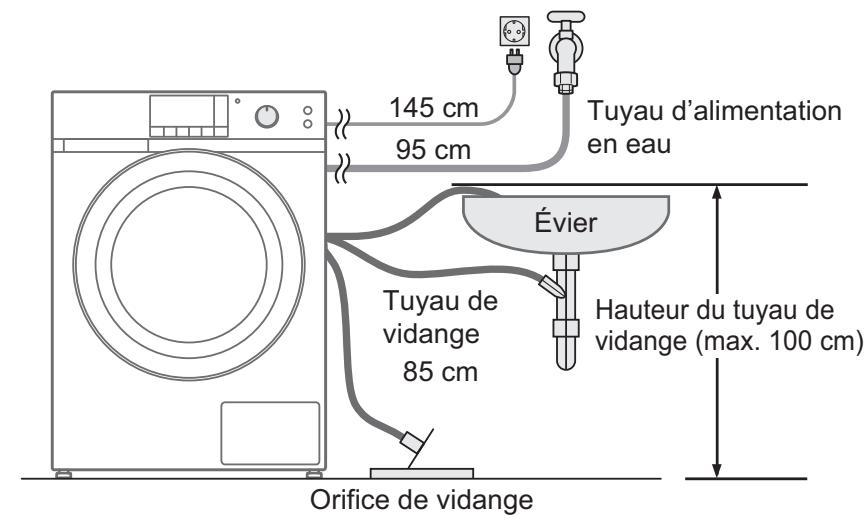

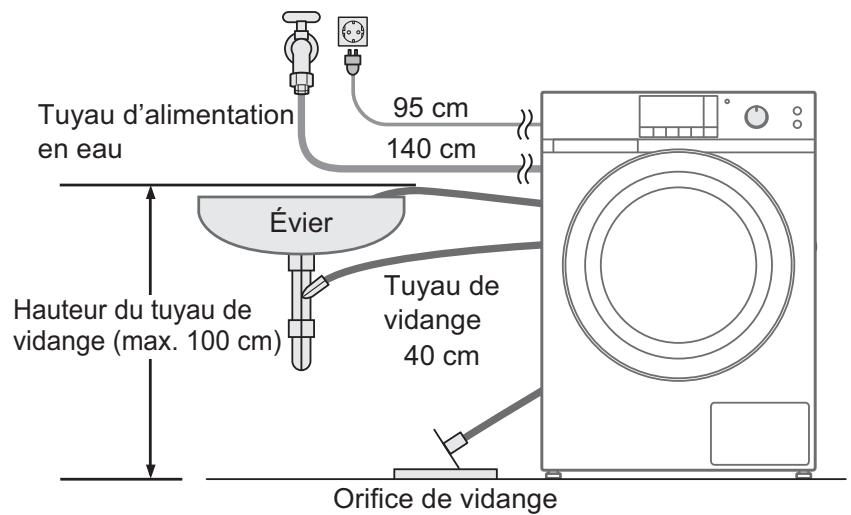

■ Raccordement des tuyaux 40
■ Verification après l'installation 42
Protection de l'environnement 44
Consommation d'eau et d'électricité 46
Fiche produit 47
- Caracteristiques techniques. Voir versa

Les images de ces instructions sont tirées du modele NA-168XR1, sauf indication contraire.

Mesures de sécurité

Lire et suivre les mesures de sécurité suivantes.

AVENTISSEMENT

Risque de blessures corporelles, voire mortelles.

Pour assurer la sécurité de l'utilisateur et de sa famille

• Cette machine peut être utilisée par les enfants âgés de huit ans et plus, ainsi que par les personnes disposant de capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à condition que ces enfants ou personnes soient surveillés ou formés à son utilisation en toute sécurité et qu'ils comprendent les risques encourus.
• Ne pas laisser les enfants jouer avec cette machine.
• Ne pas laisser les enfants effectuer le nettoyage ou l'entretien sans surveillance.
• Tenir les enfants de moins de trois ans à l'écart à moins qu'ils ne soient sous surveillance permanente.
• Tenir cette machine éloignée de toute flamme nue. Ne pasmettre de matériaux inflammables ou vêtements imbibés de ces produits dans le tambour. Les éloigner de la machine. (Pour éviter une explosion ou un incendie)
• Par exemple : Diluants, essence, kérosène, benzine, alcohol, etc.
• Pour éviter de se blesser, ne pas toucher le tambour avant son arrêt complet.

AVENTISSEMENT

Pour éviter une électrocution, une surchauffe, une combustion ou un incendie

Utiliser uniquement une prise conforme à la tension nominale de cette machine. Ne pas utiliser un adaptateur de prise secteur ou un cable de rallonge.
- Ne pas toucher un cable/fiche d'alimentation endommagé. Si le cable d'alimentation est endommagé, le faire replacer par le fabricant, un technicien après-vente/agréé ou une personne de qualifications équivalentes pour éviter tout risque.
- Ne pas toucher le cable d'alimentation avec des mains humides.
- Toujours enforcer à fond la fiche d'alimentation dans la prise secteur.
- Ne pas tener ou tirer le cable d'alimentation lors du débranchement de la fiche de la prise secteur.
- Débrancher le cable d'alimentation avant le nettoyage.

Réparations

• Ne jamais démonter, réparer ou modifier la machine. En cas de dysfonctionnement ou de panne, arrêté immédiatement la machine, débrancher le cable d'alimentation et contacter le service du service clientèle pour réparation.

Mesures de sécurité (suite)

ATTENTION

Risque de blessures ou de dommages.

Usage correct

• Cet apparéil ne doit être utilisé que pour des textiles identifiés comme étant lavables en machine.
• Ne pas le raccarder à une alimentation en eau chaude.
• Ne pas obstruer les ouvertures de la partie inférieure avec un tapis, etc.

Pour éviter les fujites d'eau

Utiliser le jeu de tuyaux neuf fourni avec la machine, ne jamais réutiliser l'ancien.
- Fermer le robinet si la machine ne va pas etre utilisée pendant longtemps (les vacances par exemple). L'eau pourrait fuir pendant l'absence et endommager la résidence.

Pour éviter les blessures ou brulures

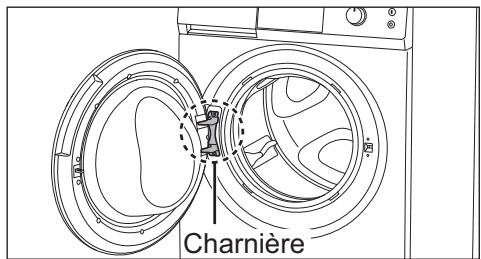

• Tenir les doigts à distance de la charnière à l'ouverture et à la fermeture de la porte.
• Ne pas monter sur la machine.

ATTENTION

Lors d'un lavage à haute température, faire attention de ne pas se brûler. Le tuyau de vidange, le tambour, le hublot de porte, et le linge seront chauds.

Pour éviter d'endommager le lave-linge et d'abimer le linge

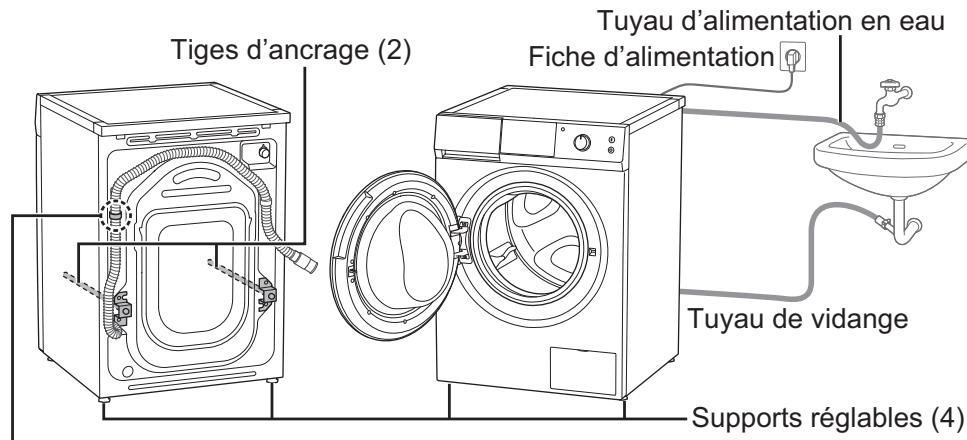

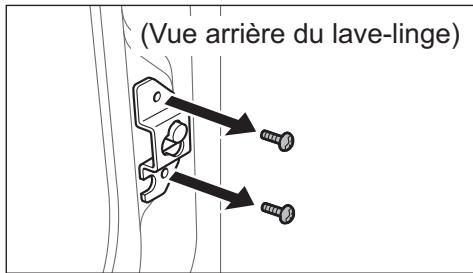

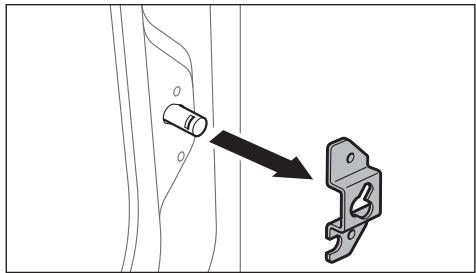

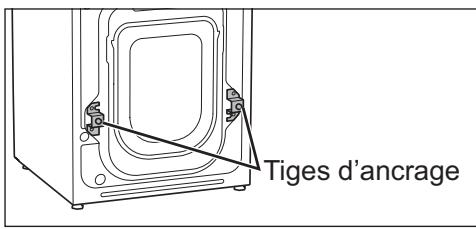

Ne pas faire fonctionner le lave-linge sans que les tiges d'ancrage soient retirees.

Dans le cas contraire, le lave-linge vibrera d'une maniere excessive.

Ne pas laver de linge très taché d'huile végétale ou de maquillage, etc. L'huile peutvenir chaude et déformer le joint de porte entraînant par la suite des fuites d'eau.

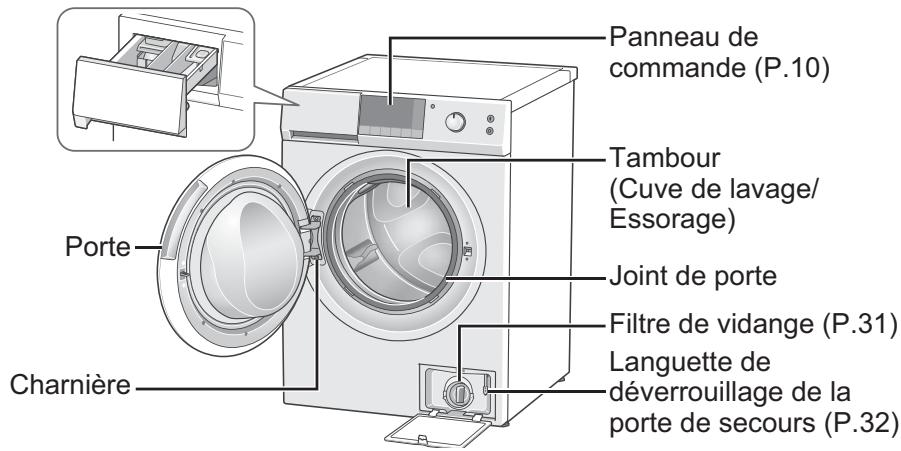

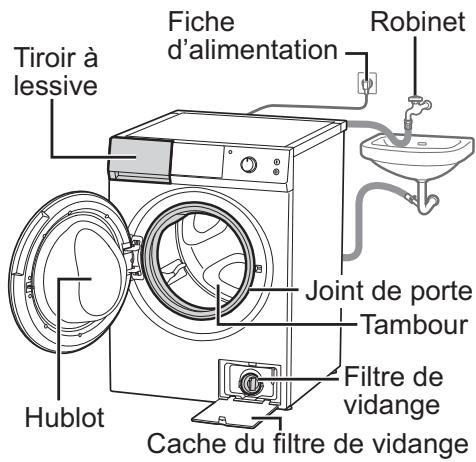

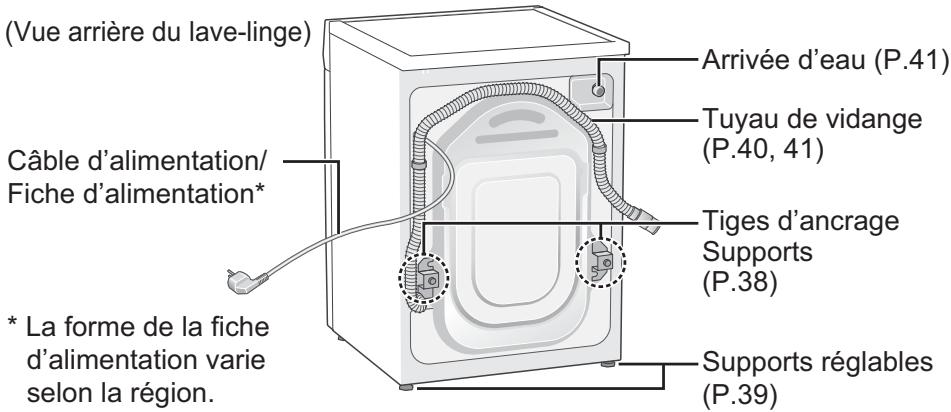

Contrôle du lave-linge

Tiroir à lessive (P.12)

Accessoires

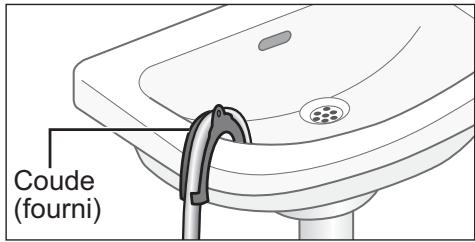

□Coude (P.41)

Capuchons (2) (P.39)

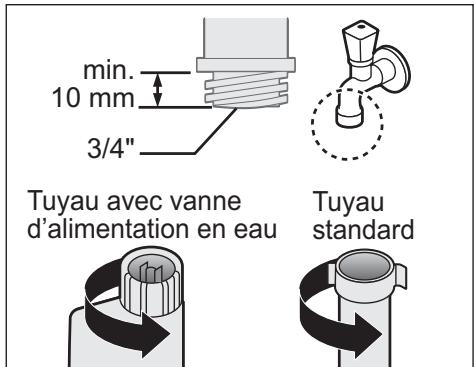

Tuyau d'alimentation en eau* (P.40, 41)

*Le tuyau fourni varie selon la région dans laquelle le lave-linge est vendu.

Tuyau standard

Tuyau avec vanne d'alimentation en eau

Avant le lavage

Contrôle avant utilisation

À la première utilisation ou après un arrêt prolongé, vérifier les éléments suivants.

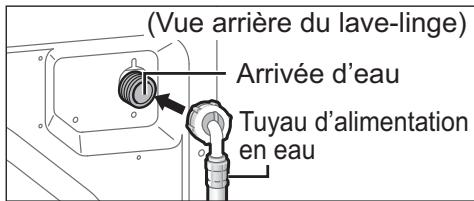

• Contrôler le serrage correct du tuyau d'alimentation en eau et le tuyau de vidange. (P.40)
  Le raccordement du tuyau d'alimentation en eau est correct lors de l'ouverture du robinet.
• La fiche d'alimentation est branchée.

Avant la première utilisation

Il peut y avoir quelques gouttelettes d'eau ou de la condensation dans le lave-linge en raison de l'inspection réalisée en usine avant l'expédition. Pour rincer les résidus, etc., suivre les instructions ci-dessous :

• Programme « Coton »
• Réglage par défaut: 40^
• Pas de lessive, ni vêtements

Préparation du linge

Lire les étiquettes des vêtements, et trier ces derniers par couleur, type de tissu et degré de saleté. Ceci permet deCHOISIR le programme et la température corrects.

Applique du detachant sur les taches.

Tri des vêtements

• Laver séparément les vêtements qui ne sont pas grand teint. (jeans, vêtementssons,etc.)

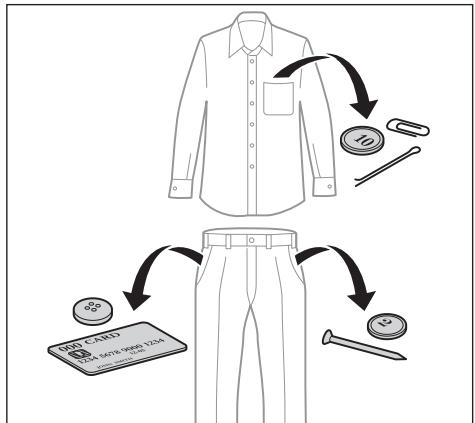

Avant de placer les vêtements dans le tambour

Pour éviter d'abîmer les vêtements ou d'endommager le lave-linge, suivre les consignes ci-dessous.

• Retirer tout corps étranger (pièces de monnaie, pins, agrafes, clous) des vêtements.

• Attacher les lacets des tabliers, etc.
  Vétements avec tissus gratte : Leseturner.
• Vêtements avec fermétures : Fermer les fermétures et les returner.

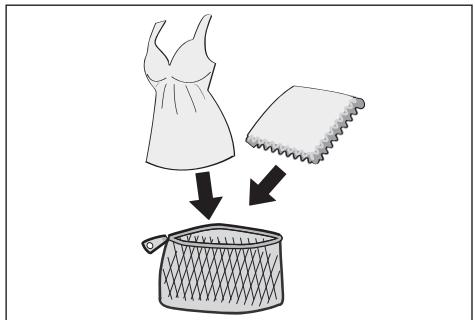

  Petites pièces, soutiens-gorge à armatures métalliques, dentelles : Les placer dans le filet de lavage.

• Retirer les cheveux, les-poils d'animal, le sable, etc. avant le lavage.
• Vêtements très sales ou avec des taches coriaces : Effectuer un lavage à la main léger au préalable.

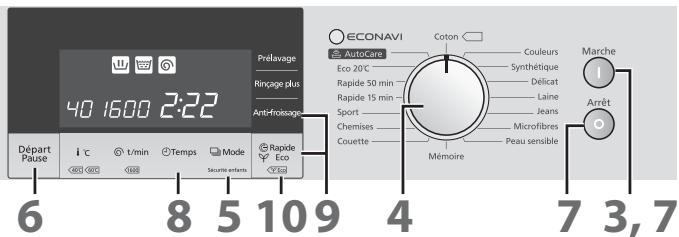

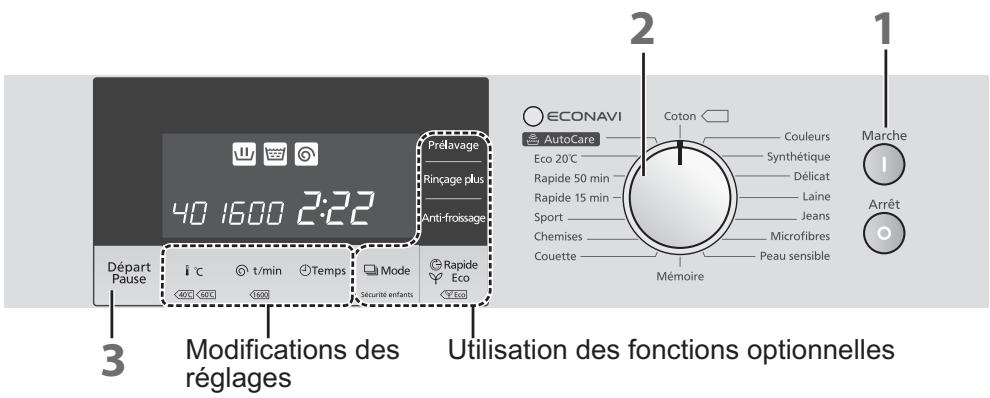

Panneau de commande

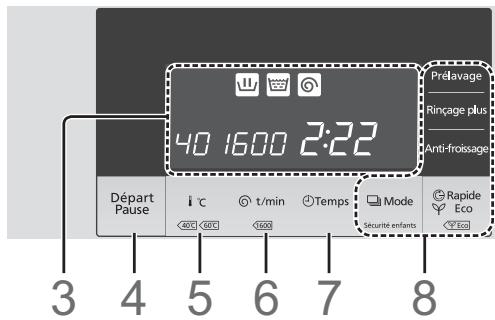

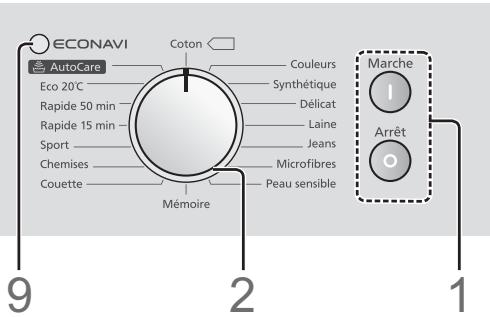

Commandes

1. Boutons d'alimentation [Marche] [Arrêt]
2. Cadran de selection de programme Utiliser ce cadran pour désir le programme adapté au linge. (P.18)
3. Écran (P.11)
4. Bouton Départ / Pause [Départ / Pause] Pour lancer oumettre en pause le programme de lavage.

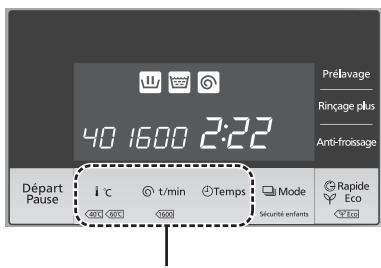

5. Bouton de température [1°C] Pour désir la température de l'eau. (P.24) ※ (Froid) - 90 (90 °C)
6. Bouton Vitesse d'essorage [ t/min] PourCHOISIR LA VITesse D'ESSORAGE. (P.25)
7. Bouton Temps [Temps] Pour programme l'heure à laquelle le programme se terminera. (P.25)

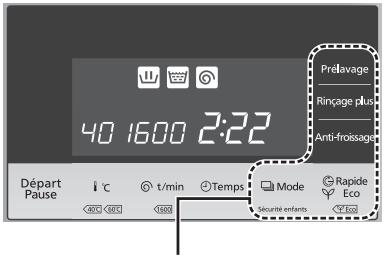

8. Boutons de fonctions optionnelles Utiliser les boutons pour effectuer un lavage avec une des fonctions optionnelles ou pour modifier les réglages de Sécurité enfants. (P.28)

9. O: Sécurité enfants Appuyer et maintainir le « Mode » pendant au moins cinq secondes pour verrouiller la porte et autres boutons.

10. Témoin ECONAVI

S'allume ou clignote lors de l'exécution du programme « AutoCare ». (P.23)

REMARQUE

Pour rallumer le lave-linge, appuyer sur « Arrêt », vérifier que l'écran est étéeint, puis le remettre sous tension.

Pendant environ 3 secondes

Si le bouton « Départ / Pause » n'est pas appuyé dans les dix minutes qui suivant la mise sous tension, le lave-linge s'arrête automatiquement.

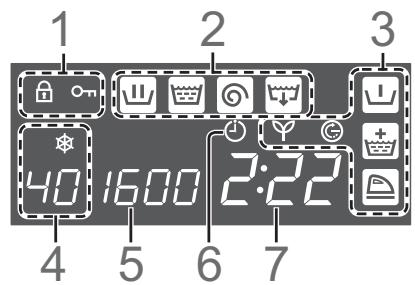

Écran

Cette illustration présente toutes les indications aux fins d'explication.

1. Verrouillage

: La porte est verrouillée.
Oπ: La porte et les boutons sont tous verrouillés (Sécurité enfants).

1. Processus

Chaque témoin clignote pour indiquer le processus actuel, puis s'éteint une fois le processus terminé.

Ⅱ	lavage
Ⅲ	rinçage
◎	essorage
⓻	vidange

1. Fonctions optionnelles Les fonctions optionnelles s'affichent. (P.26, 27)
2. Température
3. Cycles d'essorage

4. Minuterie

5. Temps restant

Cet indicateur indique le temps approximatif restant avant la fin du programme. Affichage d'erreur Une erreur s'affiche en cas de dysfonctionnement du lave-linge. (P.36)

■Contact

• Les boutons de commande sont capacités (sauf les boutons d'alimentation). Toucher les boutons directement avec vos doigts nus.
  Si une serviette mouillée ou du détergent touche un bouton de commande, le lave-linge risque de ne pas fonctionner correctement.

Lessive

• Ajouter de la lessive, etc. avant d'appuyer sur le bouton « Départ / Pause »
• Lire les instructions apposées sur l'emballage de la lessive ou autre agent, pour savoir la quantité correcte selon le volume de vêtements, le degré de saleté et la durée de l'eau.

Lessive, adoucisseur d'eau, eau de Javel, detachant

Lors de l'utilisation d'un détergent pour cuve, le placer également dans ce compartment. (P.30)

Assouplissant, amidon

Ajouté automatiquement au linge au dernier rincege.

• Quantité au-dessous du repère « MAX » (95 ml)

Lessive pour prélavage

Lors de l'utilisation de la fonction « Prélavage » (P.27)

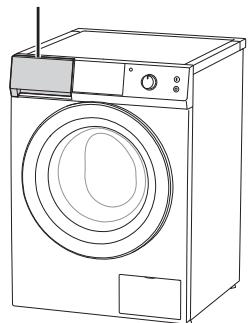

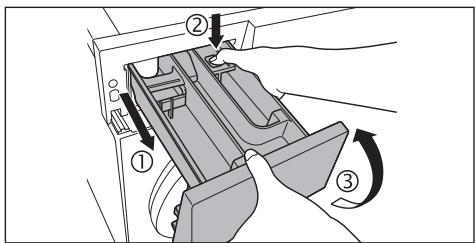

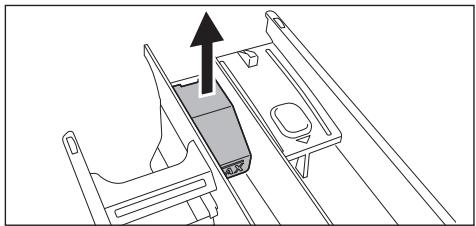

Tiroir à lessive

ATTENTION

Ne pas faire fonctionner ce lavelinge avec le tiroir à lessive retire. Ceci pourrait provoquer des fuites d'eau.

Lessive

Utiliser une lessive qui ne mousse pas trop.

Lors de l'utilisation d'une lessive destinée à des températures inférieures à 20^ (aussi BASSE que 15^ ), le programme « Eco 20^ » est conseilé.

Pour éviter l'accumulation de la lessive en poudre dans le tiroir à lessive :
- Essuyer le tiroir à lessive avec un chiffon.
Casser les grumeaux de lessive. Si de la poudre reste dans le tiroir, la verser directement dans le tambour.
- En cas d'oubli d'ajouter de la lessive avant le démarrage du lavage : Sélectionner « avec le « Mode » (P.26) pour vidanger l'eau, puis recommencer.

REMARQUE

• Ne pas ajouter de lessive dans le tiroir à lessive si les instructions de l'emballage précisent de la verser directement dans le tambour.

La lessive peut ne pas etre entrainée librement et peut parfois rester bloquée dans le tiroir, entrainant I'eau de deborder du tiroir.

■ Prélavage

Il faut séparer la lessive pour le prélavage et le lavage à la main.
Utiliser la lessive en poudre pour le lavage à la main. La lessive liquide est emportée lors du prélavage.

Adoucisseur d'eau

Si la dureté de l'eau est évée dans voiture région (dureté totale 1,3 mmol/L ou plus), il est conseilé d'utiliser un adoucisseur d'eau. L'utilisation d'un adoucisseur d'eau peut réduire la quantité de lessive requise et éviter la formation de dépôts de tartre qui risqueraient d'endommager le lave-linge.

REMARQUE

• Pour plus d'informations sur la durée de l'eau, contacter un spécialiste local.

Assouplissant

Pour réduire l'électricité statique.

Si de l'assouplissant reste dans le tiroir à lessive après le lavage, le diluer avec de

l'eau avant de le verser dans le tiroir. (Ne pas dépasser la quantité maximale) Assouplissant resté dans le tiroir : Il est possible de l'essuyer avec un chiffon mouillé.

Amidon

S'il est difficile à verser dans le tiroir à lessive diluer légèrement l'amidon avec de l'eau avant de l'ajouter. (Ne pas dépasser la quantité maximale)
- Àprous l'utilisation de l'amidon
1 Nettoyer le tiroir à lessive. (P.30)
2 Exécuter le programme « Rapide 15 min » (P.19) sans lessive pour faire evacuer tout résidu d'amidon du tambour.

REMARQUE

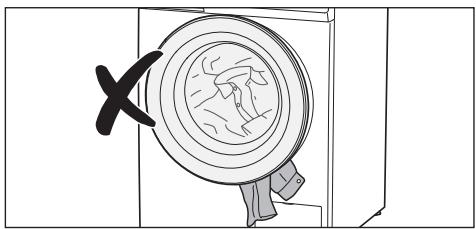

• Ne pas coincer de ligne dans la porte.

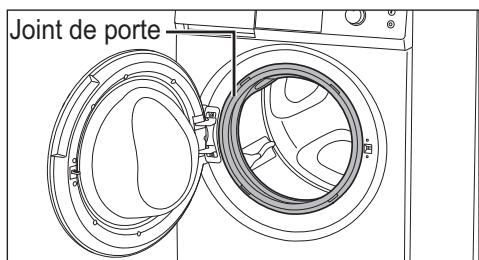

Ceci pourrait endommager le joint de porte.

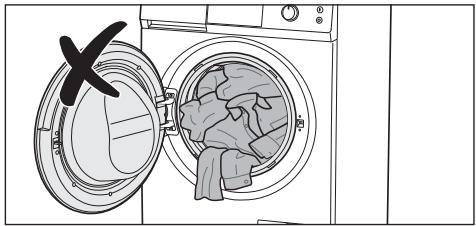

• Ne pas placer un volume de ligne trop important dans le tambour.

Ceci pourrait entraîner des vibrations excessives ou endommager le lave-linge.

Pour ouvrir la porte pendant un cycle de lavage

(La porte est verrouillée pendant un cycle de lavage)

Départ Pause

Appuyer sur « Pause » (La porte se déverrouille un déclic se fait entendre)

• Pendant le cycle d'essorage, le tambour peut prendre jusqu'à une minute pour s'arrêter de tourner.

Preparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

1 Marche

Allumer le lave-linge.

2

Selectionner un programme. (P.18, 19)

Le temps nécessaire s'affiche.

■Modifications des réglages

■Utilisation des fonctions optionnelles

3

Départ Pause

Demarrer le programme.

• Évaluation du volume (environ 30 secondes)

Certains programmes n'évaluant pas le volume du linge. (P.18, 19)

• Affichage du temps nécessaire (recalculé)

(par ex.)

Fin du programme.

(La sonnerie retentit et la porte se déverrouille.)

REMARQUE

• Les vêtements en couleur peuvent déteindre, les retarder donc dés que le programme se termine.

Modifications des réglages

Après la sélection d'un programme, il est possible de modifier les réglages suivants.

Température (P.24)

Cycles d'essorage (P.25)

Minuterie (P.25)

Utilisation des fonctions optionnelles
Après la sélection d'un programme, il est possible d'ajouter les fonctions optionnelles suivantes.

Prélavage (P.27)

Rinçage plus (P.27)

Anti-froissage (P.27)

Rapide / Eco (P.27)

Mode (P.26)
(Sélectionner et exécuter un processus de lavage,
rinçage et essorage)

REMARQUE

La plage des réglages modifiables et les fonctions optionnelles pouvant être ajoutées varient selon le programme. (P.20, 21)

Un lavage qui consomme moins d'électricité et d'eau, mais qui dure plus longtemps. (P.46)

Programmation pour une consommation d'électricité plus faible

Les instructions ci-dessous peuvent etre suivies pour economiser I'electricite avec les programmes standard. Les programmes standard sont mentionnés respectivement comme «Programme coton 60^ standard » et «Programme coton 40^ standard » dans les normes 1015/2010 et 1061/2010.
Ces programmes convennent pour nettoyer des vetements en coton avec un degré de saleté normal et sont les plus efficaces en termes de consommation d'eau et d'electricite pour le lavage de vetelement en coton.
- La température réelle de l'eau peut varier de la température de cycle indiquée.

■ Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

1 Marche Allumer le lave-linge.

2 Sélectionner le programme « Coton »

3 Rapide Appuyer deux fois sur « Rapide / Eco »

Y s'allume et le mode « Eco » estprogrammé.

REMARQUE

Pour un lavage à 60^ , appuyer sur « ^ » pour régler sur 60^ .

DépartPause Démarrer le programme.

Fin du programme.

La sonnerie retentit et la porte se déverrouille.

List des programmes

	Programme	Description	Charge max.		Temps*1
			140XR1	168XR1	140XR1	168XR1
Type de tissu	Coton	Lavage quotidien du coton, du lin et des mélanges coton.	10 kg	8 kg	1:42 - 2:32	1:42 - 2:22
	Synthétique	Lavage doux pour le coton, le lin et les fibres synthétiques.	5 kg	4 kg	1:20 - 1:50	1:20 - 1:40
	Délicat	Lavage doux pour les fibres synthétiques, la dentelle, etc. Préserve le linge.	5 kg	4 kg	1:01 - 1:06	1:01 - 1:06
	Couette*2	Pour le lavage des grandes pieces de linge comme les couvertures, les draps, les rideaux, les jetsés de lit et couvre-lits.	3 kg	3 kg	1:02	1:02
	Laine*2	Lavage doux pour les vêtements en laine et en mélange de laine lavable à la main et en machine, évite le rétrésissement.	2 kg	2 kg	0:40	0:40
	Soie/Lingerie*2	Pour la soie lavable et la lingerie délicate. Cycle de lavage très doux pour les pièces de linge délicates.	2 kg	-	0:40	-
	Mix	Charge mixte pour laver divers types de vêtements comme du coton, du lin, des fibres synthétiques.	10 kg	-	1:36 - 2:06	-
	Couleurs	Pour le lavage des pièces de linge en cotton couleur ou en mélange coton, préserve les couleurs et évite que le linge déteigne.	5 kg	4 kg	1:06 - 1:31	1:06 - 1:21
	Bébé	Pour le lavage des vêtements de bébé, des sous-vêtements, des draps, des serviettes de bain etc., qui doivent être rincçés plus profondement.	5 kg	-	1:39 - 2:14	-
	Peau sensible	Programme de lavage spécial pour les peaux sensibles.	-	4 kg	-	1:39 - 1:59
	Chemises*2	Pour le lavage des chemises et chemisiers. Evite les plis.	2 kg	2 kg	1:16	1:16
	Sport*2	Pour le lavage des vêtements de sport synthétiques.	3 kg	3 kg	1:38	1:38
	Microfibres*2	Pour le lavage des vêtements d'extérieur synthétiques et imperméabilisés.	-	3 kg	-	1:48
	Jeans*2	Lavage très doux pour les vêtements en denim, préserve les couleurs.	-	2 kg	-	1:03

• Le temps nécessaire varie selon la température, la pression de l'eau, la condition de vidange et le volume de la charge.

REMARQUE

	Programme	Description	Charge max.		Temps*1
			140XR1	168XR1	140XR1	168XR1
Économie d'énergie	AutoCare	Le programme de lavage qui adapte automatiquement chaque lavage en utilisant la technologie de capteurs intelligents. Offre un soin du linge idéal pour un résultat parfait et une consommation d'eau et d'énergie optimale - sans régles manuels.	10 kg	8 kg	0:58 - 3:13*3	0:58 - 3:03*3
	Eco 20°C	Lavage des mélanges coton et lin légèrement sales à très faibles températures.	5 kg	4 kg	1:21 - 1:36	1:21 - 1:36
Economie de temps	Rapide 50 min	Lavage rapide en 50 min. pour les mélanges coton et lin légèrement sales.	5 kg	4 kg	0:47 - 0:50	0:47 - 0:50
	Rapide 15 min*2	Programme pour rafraîchir une petite quantité de linge légèrement sale en 15 min.	2 kg	2 kg	0:15	0:15
Autres	Mémoire	Programme personnelé pour laver des mélanges lin et coton. Permet de mémoriser les régles.	10 kg	8 kg	-	-

1 Pour la température de l'eau par défaut de chaque programme.
2 Le volume de la charge n'est pas estimée après avoir appuyé sur le bouton « Départ / Pause ». Le cycle de lavage commence immédiatement.
*3 La durée nécessaire (140XR1: 2:23, 168XR1: 2:13) affichée après le début du cycle peut être réduite ou prolongée selon le résultat de la détction par les capteurs.

Détails des programmes

RéglagesProgramme

Programmedisponible

Réglage automatique

Plage des modifications de réglage(P. 24, 25)

Options disponibles(P. 26, 27)

140XR1

168XR1

Température

Cycles deringage

Cycles d'essorage

Température*1

Cycles d'essorage

Mode

Rapide / Eco

Anti-froissage

Rinçage plus

Prélavage

140XR1

168XR1

140XR1

168XR1

Type de l'isiS

Coton

✓

✓

40 °C

2

1400

1600

Froid - 90 °C

500 -1400

500 -1600

✓

✓

✓

✓

✓

Synthétique

✓

✓

40 °C

2

1200

1200

Froid - 60 °C*2

500 -1200

500 -1200

✓

✓

✓

✓

✓

Délicat

✓

✓

40 °C

2

800

800

Froid - 40 °C*2

500 -800

500 -800

✓

-

✓

✓

✓

Couette

✓

✓

30 °C

2

800

800

Froid - 40 °C*2

500 -800

500 -800

✓

-

✓

✓

-

Laine

✓

✓

30 °C

3

500

500

Froid - 40 °C*2

500

500

✓

-

-

✓

-

Soie/Lingerie

✓

-

30 °C

3

500

-

Froid - 40 °C*2

500

-

✓

-

-

✓

-

Mix

✓

-

40 °C

2

1400

-

Froid - 40 °C*2

500 -1400

-

✓

✓

✓

✓

✓

Couleurs

✓

✓

40 °C

2

1200

1200

Froid - 40 °C*2

500 -1400

500 -1600

✓

✓

✓

✓

✓

Bébé

✓

-

40 °C

3

1200

-

Froid - 90 °C*2

500 -1200

-

✓

✓

✓

✓

✓

Peau sensible

-

✓

40 °C

3

-

1200

Froid - 90 °C*2

-

500 -1200

✓

✓

✓

✓

✓

Chemises

✓

✓

40 °C

2

500

500

Froid - 60 °C*2

500 -800

500 -800

✓

✓

✓

✓

✓

Sport

✓

✓

40 °C

2

800

800

Froid - 40 °C*2

500 -1200

500 -1200

✓

✓

✓

✓

✓

Microfibres

-

✓

30 °C

3

-

800

Froid - 40 °C*2

-

800

✓

✓

-

✓

✓

Jeans

-

✓

30 °C

2

-

800

Froid - 40 °C*2

-

500 -1200

✓

✓

✓

✓

✓

Écotype d'emploi

AutoCare

✓

✓

Auto(28 °C - 43 °C)

Auto(2 - 3)

Auto(1400)

Auto(1400)

-

-

-

-

-

-

-

-

Eco 20°C

✓

✓

20 °C

2

1400

1600

Froid, 20 °C

500 -1400

500 -1600

✓

-

✓

✓

✓

Rapide 50 min

✓

✓

40 °C

2

1200

1200

Froid - 60 °C*2

500 -1400

500 -1600

✓

-

✓

✓

✓

Rapide 15 min

✓

✓

30 °C

1

800

800

Froid - 30 °C*2

500 -800

500 -800

-

-

-

-

-

Autres

Mémoire

✓

✓

40 °C

2

1400

1600

Froid - 90 °C

500 -1400

500 -1600

✓

✓

✓

✓

✓

1 : Froid : ⍻ s'allume
2 : Impossible de régler sur 20 °C

Conseils pour chaque programme

« Laine», « Soie/Lingerie » et « Délicot »

Lavage

• Placer les vêtements à plat les uns sur les autres dans le tambour.
  Pour les vêtements en coton, utiliser une lessive liquide douce.
  Pour rincer entièrement, utiliser la fonction « Rincage plus » (P.27)

Séchage

• Disposer les vêtements en laine ou nylon à plat.
• Pendre les vêtements blancs ou de couleurs claires à l'ombre. (hors de la lumière directe du soleil)

Utiliser des cintres pour les chemises, chemisiers et pantalons.

Si les vêtements rétrécissant au lavage

1 Etirer le vêtement à sa taille d'origine sur une planche à repasser.
2 Utiliser des épinges pourmaintenir la taille et la forme.
3 Le repasser avec beaucoup de vapeur puis le laisser sécher

« Mémoire »

Il est possible de conceiveir son propre programme à partir des réglages par défaut du programme « Coton ». Sélectionner le programme « Mémoire », programmer d'autres réglages, puis lancer le programme. Ce programme prédéfini peut ensuite être lancé en accédant simplement au programme « Mémoire »

« Couette »

Vêtements lavables

• Observer les instructions apposées sur les étiquettes de lavage.

Couettes

Couvertures

Couvre-lits

• Draps

• Housses

Taille maximale 140XR1:2,00x2,20m 168XR1:1,40x2,20m

REMARQUE

• Ne laver qu'une seule pièce à la fois.
• Ne pas laver des vêtements en laine, soie ou fausses fourrures de haute laine.
• Ne pas laver des couvertures chauffantes.
• Ne pas utiliser un filet de lavage. (Il empêche la rotation du tambour.)

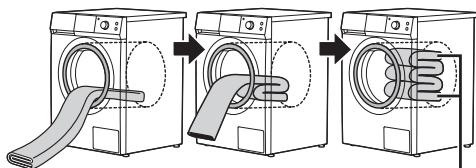

■ Placement des couvertures dans le tambour

Les deux extrémités de la couverture doivent être dirigées vers l'intérieur du tambour.

REMARQUE

• Ne pas rouler les couvertures ou les couvre-lits en boule, ni les plier de façon aléatoire.

Ceci pourrait entraîner des vibrations excessives et endommager le linge ou le lave-linge.

« Microfibres »

Vétements lavables

Vêtements portant une étiquette (lavage), (lavage à la main) ou (ne pas nettoyer à sec).
Vêtements microfibres, vêtements de pluie, vestes, blouson ou pantalon de dessus par exemple.

Vétements non lavables

Vêtements à doublure ou renfort en coton ou duvets
- Sacs de couchage et housses en fibres synthétiques

REMARQUE

• Avant le lavage, fermer les fermétures et boutonner les vêtements.
• Ne pas laver des vêtements placés dans des filets de lavage uniquement car la charge sera mal répartie et le lavage ne sera pas fluide.
• Les apprêtages d'imperméabilisation peuvent être lavés avec le temps. Pour restaurer l'imperméabilisation, repasser les textiles en utilisant un réglage à basse température, les sécher dans un sèche-linge ou appliquer une nouvelle fois un traitement d'imperméabilisation commercial. Si un traitement est utilisé, suivre les instructions du produit ou des textiles.
• Il est recommendé de poser des serviettes devant le lavelinge lors du retrait de vêtements imperméables après le cycle d'essorage car de l'eau risque de tomber des vêtements.

«AutoCare »

Le programme qui adapte automatiquement chaque lavage en utilisant la technologie ECONAVI. Offre unsoon du linge idéal pour un résultat parfait et une consommation d'eau et d'énergie optimale, détectant le type de lavage, le degré de saleté et le type de lessive.

Vétements lavables

Les vêtements quotidiens en coton et en fibres synthétiques sont destinés à être lavés à 30^ ou 40^ . Pour le linge cité ci-dessous, nous conseillons nos programmes spéciaux :

Types de tissu / articles	Programme conseillé
Laine	Laine
Soie	Laine Soie/Lingerie *1
Chemises	Chemises
Couleurs	Couleurs
Jeans	Jeans *2
Couette	Couette
Délicat Fibres synthétiques, satin, dentelles, avec motifs imprimés, avec ornements, etc.	Délicat

1 Pour NA-140XR1
2 Pour NA-168XR1

Témoin ECONAVI

S'allume lors de l'exécution du programme
« AutoCare ». Le tímein vert s'allume pendant la détction par les capteurs ECONAVI.

REMARQUE

Résultat de la détéction des capteurs ECONAVI

• La température de l'eau peut être régée ; une température de lavage plus BASSE est sélectionnée pour le linge légèrement sale, ou une température de lavage plus élevé pour le linge très sale (28 °C - 43 °C).
  L'indicateur de durée restante peut varier en fonction de la détéction pendant le lavage.

Modification des réglages de programme

Après la sélection d'un programme, il est possible de réinitialiser la température et l'heure de la fin de programme.

Preparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

1 Marche Allumer le lave-linge.

2 Sélectionner un programme. (P.18, 19)

3 Modifier les réglages du programme.

La plage de réglages varie selon le programme. (P.20, 21)

4 Départ Démarrer le programme.

Modification de la température 1°C

La température de lavage peut être modifiée selon le type de linge ou le degré de saleté.

Appuyer sur ce bouton.

Le degré de température affiché change à chaque appui.

■Plage de réglages

(Froid) - 90 °C (neuf niveaux)

■Guide de réglage

• Température plus élevé : Vêtements blancs, en coton et très sales
• Température plus basse : Vêtements en couleurs, qui rétrécissant facilement ou légèrement sales

Modification de la vitesse d'essorage t/min

Modifier la vitesse d'essorage pour sécher plus le linge ou pour réduire la formation de pris.

t/min

1600

Appuyer sur ce bouton.

La vitesse d'essorage affichee change a chaque appui.

■Plage de réglages

• NA-140XR1 : 500 - 1400 r/min (cinq niveaux)
• NA-168XR1:
• 500 - 1600 r/min (six niveaux)

■Guide de réglage

Vitesse plus élevée : Pour sécher plus le linge
Vitesse plusasse : Pour réduire la formation de pris

REMARQUE

• On peut modifier la vitesse d'essorage après le lancement du programme et jusqu'à la fin du lavage. Interrompre le programme et effectuer les étapes 3 et 4.

Réglage de l'heure de la fin de programme © Temps

Il est possible de régler l'heure de la fin du programme.

Temps

Appuyer sur ce bouton.

L'heure affichée change à chaque appui.

Si I'utilisateur appuie

constamment sur « 念 Temps », I'heure change continuellement.

Plage de réglages

Jusqu'à 24 heures (par pas d'une-heure)

Pour vérifier une heures prédéfinie

Appuyer sur ce bouton.

Pour annuler les réglages

Eteindre le lave-linge.

(Tous les réglages sont annulés)

REMARQUE

• Ne pas utiliser de lessive qui ne se dissout pas facilement car elle pourrait se coller avant le lavage et ne pas tomber dans le tambour.
  Il n'est pas possible de régler une heures de fin pour le programme « Laine » et « Soie/Lingerie »

Lavage avec les fonctions optionnelles

Il est possible d'associer des fonctions optionnelles à chaque programme.

■ Préparation

• Trier le linge et le placer dans le tambour. (P.9)
• Ajouter de la lessive. (P.12)

1

Marche

Allumer le lave-linge.

2

Sélectionner un programme. (P.18, 19)

3

Ajouter la fonction optionnelle.

• Les options disponibles varient selon le programme. (P.20, 21)
• Une alarme retentit si l'option sélectionnée n'est pas disponible.

4

Départ Paste

Demarrer le programme.

Sélection et exécution de processus

Mode

Il est possible de seLECTIONner et d'exécuter une combinaison de processus de lavage, de rinçage et d'essorage.

3

Appuyer sur ce bouton.

L'indicateur affiché change à chaque appui.

*1*2	Rince
*1	Essore
*2	Lave et rince
*1	Rince et essore
↓	Vidange
↓	Comme programme

1 Vidange d'abord en présence d'eau dans le tambour.
2 L'eau du rincege reste. Si le lave-linge a détecté une mauvaise répartition de la charge pendant le dernier cycle d'essorage, cette opération risque de ne pas s'effectuer car le lave-linge réduit automatiquement la vitesse d'essorage.

Économie d'énergie et de temps

Rapide / Eco

À sélectionner pour laver rapidement ou économique l'énergie.

3

Rapide Eco

Appuyer sur ce bouton.

L'indicateur affiché change à chaque appui.

© Rapide	Le temps de lavage est réduit. Convient pour le linge légèrement sale.
© Eco	Un lavage qui consomme moins d'électricité et d'eau, mais qui dure plus longtemps.
Extinction	Comme programme

Rinçage minutieux

• Rincage plus

Pour éviter que de la lessive reste sur le linge, il est possible d'ajouter un processus de rinçage.

3

Rincage plus

Appuyer sur ce bouton.

s'allume (actived) ou s'eteint a chaque appui.

REMARQUE

• On peut modifier le réglage « Rincage plus » après le lancement du programme et jusqu'à la fin du lavage. Interrompè le programme et effectuer les étapes 3 et 4.

Réduction des pris

Anti-froissage

Une vitesse d'essorage inférieure ou égale à 800 r/mn réduit la formation de pris et facilité le repassage.

3

Anti-froissage

Appuyer sur ce bouton.

s'allume (activé) ou s'éteint à chaque appui.

REMARQUE

• On peut modifier le réglage « Antifroissage » après le lancement du programme et jusqu'à la fin du lavage. Interrompree le programme et effectuer les étapes 3 et 4.
• À la fin du programme, le tambour tourne par intermittence pour démêler le linge jusqu'à 30 minutes jusqu'à ce que la porte soit ouverte. Si le lave-linge a déetecté une mauvaise répartition de la charge pendant le dernier cycle d'essorage, cette opération risque de ne pas s'effectuer car le lave-linge réduit automatiquement la vitesse d'essorage.

Prélavage

Prelavage

Il est possible de laver deux fois le linge en ajoutant l'option de prélavage. Cette option convient particulièrement pour le linge très sale.

3

Préavage

Appuyer sur ce bouton.

s'allume(active)ou s'eteinta
chaque appui.

Modification des réglages du lave-linge

Annulation de la sonnerie

Sonnerie

Il est possible d'eteindre la sonnerie qui retentit à la fin d'un programme.

1

Marche

Allumer le lave-linge.

2

Appuyer en même temps pendant environ cinq secondes.

Le réglage de sonnerie est annulé après un bip.

Pour activer

Refaire la même opération que pour l'annulation. Le réglage de sonnerie est activé après deux bips.

Réglage de la sécurité enfants

Sécurité enfants

Il est possible de verrouiller la portepour empêcher les enfants de l'ouvrir.
Cette option verrouille également lesboutons de commande.

1

Marche

Allumer le lave-linge.

2

Appuyer pendant au moins cinq secondes.

(Ω O n s'allume)

Pour désactiver

Appuyer pendant au moins cinq secondes. (O- disparait.)

REMARQUE

• Ignorer les bips et continuer d'appuyer sur « Mode » jusqu'à sur que le mode Sécurité enfants soit déactivé.

Entretien

Filtre d'alimentation en eau

Nettoyer le filtré si l'alimentation en eau ne se fait pas correctement.

Filtre d'alimentation en eau

1 Fermer le robinet.
2 Mettre le lave-linge sous tension et lancer le programme « Coton » sans lessive ni linge dans le tambour. (P.17)
3Après une minute,mettre le lavelinge hors tension. L'eau a eté complètement evacuée du tuyau d'alimentation en eau.
4 Debrancher le tuyau d'alimentation en eau et nettoyer le filtre d'alimentation en eau.

Si le tuyau est raccordé à une vanne d'alimentation en eau

Débrancher également le tuyau du robinet et nettoyer aussi cette extrémité du filtré d'alimentation en eau.

Si le tuyau d'alimentation en eau est gelé

1 Enrouler des serviettes chaudes autour des raccords du tuyau d'alimentation en eau.

2 Ajouter deux à trois litres d'eau chaude (environ 50^ ) dans le tambour.

3 Sélectionner dans « Mode » (P.26), et lancer le cycle de lavage.

REMARQUE

• Si le lave-linge est livré par temps de gel, le laisser reposer à température ambiente pendant 24 heures avant de l'utiliser. Ceci permet de garantir que le tuyau d'alimentation en eau ne sera pas obstrué par de la glace.

Entretien (suite)

Tiroir à lessive

Laver le tiroir à lessive avec de l'eau.
Les résidus de lessive peuvent développer de la moisissure.

1 Sortir le tiroir a lessive.

2 Retirer le cache du compartment de l'adoucissant.

3 Laver le tiroir à lessive avec de l'eau.
4 Remetre le cache du compartment de l'adoucissant et le tiroir à lessive en place.

Lave-linge

Nettoyer le lave-linge avec un chiffon doux pour-retirer l'eau ou la saleté.

REMARQUE

• Ne pas projeter de l'eau sur le lavelinge.

Joint de porte et hublot

Essuyer tout corps étranger ou peluche.

Lave-linge

Nettoyer le lave-linge à l'aide d'un chiffon et d'un détergent menager doux.

Tambour

Une fois par mois, lancer le programme « Coton » à 60 °C à vide. Cette action réduira le développement de bacteriés et évitera de dégager des odeurs.

REMARQUE

• En cas d'utilisation d'un détergent pour cuve ou d'eau de Javel, en verser environ 30 ml dans le compartmenté à lessive du tiroir à lessive. (P.12)
• Si un produit de détartrage est utilisé, suivre les consignes du fabricant.

Filtre de vidange

Retirer les peluches du filtré de vidange une fois par mois. Le filtré peut être encombré par une accumulation de peluches.

1 Mettre le lave-linge hors tension et le débrancher.
2 Ouvrir le cache du filtre de vidange à l'aide d'un tournevis plat, puis le retarder.

3 Prendre un entonnoir et placer un recipient pour recupérer l'eau.

ATTENTION

Ne pas-retirer le filtré de vidange en cas de présence d'eau dans le tambour, comme pendant un cycle de lavage. Dans le cas contraire, le volume d'eau sera trop important (possiblement de l'eau chaude).

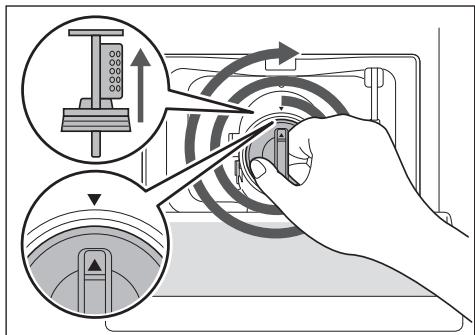

4 Desserrer le filtré de vidange lentement pour ne pas faire evacuer trop d'eau en une seule fois.

5 Retirer le filtr de vidange.

6 Retirer toutes les peluches et saletés.
7 Remetre le filtré de vidange en place et le serrer à fond. (deux rotations)

8 Remetre le cache du contrôle de vidange en place.

Ouverture de la porte en cas d'urgence

Lorsque la porte reste verrouillée à cause d'une coupure de courant, ou si une erreur commençant par « H » s'affiche, la porte peut être ouverte en suivant les instructions ci-dessous.

1 Mettre le lave-linge hors tension et ouvrir le cache du filtre de vidange. (P.31)
2 En presence d'eau dans le tambour, vidanger l'eau en retardant le filtrre de vidange. (P.31)
3 Tirer la languette de déverrouillage de secours de la porte. La porte se déverrouille et elle peut être ouverte.

ATTENTION

Risque de brûlures pendant le fonctionnement à haute températures.
- Attendre que la température baisse.
L'utilisateur peut se blesser s'il met une main dans le tambour alors que ce dernier tourne.
- Attendre que le tambour s'arrête.
L'ouverture de la porte lorsque de l'eau est visible à travers le hublot de la porte peut causeer l'eau de se répandre.
- Vidanger l'eau en retardant le filtrre de vidange. (P.31)

Dépannage

	Problème	Cause et solutions
Lave-linge	Les boutons ne fonctionnent pas.	- Pendant un cycle de lavage, les réglages de programme ne peuvent pas être modifiés. Seuls les réglages « Rinçage plus » et « Anti-froissage » peuvent l'être lorsqu'un cycle de lavage est interrompu. - Le programme Child Lock (® OTM) (Sécurité enfants) peut être activé. (P.28)
	La porte ne s'ouvre pas.	- La porte est verrouillée pendant un cycle de lavage. (P.14) - Le programme Child Lock (® OTM) (Sécurité enfants) peut être activé. (P.28) - La température de l'eau dans le tambour est peut être trop élevé. - Le niveau de l'eau peut être trop élevé. ■Pour ouvrir immédiatement la porte (1) Mettre le lava-linge hors tension puis sous tension. (P.10) (2) Sélectionner le programme « Coton ». (3) Sélectionner ℃ dans « Mode » (P.26), et lancer le cycle de lavage. - Si le lava-linge est mis hors tension ou en cas de coupure de courant pendant que la porte est verrouillée, elle resteraverrouillée jusqu'à ce que l'alimentation soit rétable.
	Odeur inhabituelle	- Les pièces en caoutchouc peuvent émettre une oedur lors des premières utilisations du lava-linge, mais celle-ci disparaître avec le temps. - Il est possible de laver le tambour en lançant leprogramme 60 °C. (P.30)
Lavage	L'eau n'entre pas dans le lava-linge.	- Le robinet d'eau est peut être fermé. - L'alimentation en eau est peut être interrompue. - Le tuyau d'alimentation en eau est peut être gelé. (P.29) - Le filtré d'alimentation en eau est peut être bouché. (P.29)
	L'eau s'accumule pendant le lavage.	- Ceci est normal. L'avout d'eau se fait automatiquement si le niveau de l'eau a diminué.
	De l'eau est vidangée pendant le lavage.	- L'évacuation et le replissage de l'eau s'effectuant liéquement de façon à eliminer l'excess de mousse. Cette fonction est appelée détection de mousse. - Meme si l'eau est directement alimentée dans le tambour, l'eau peut être vidangée sans que son niveau augmente.
	L'alimentation en eau s'accritte et l'eau est vidangée.	- L'alimentation en eau s'accritte automatiquement si le volume d'eau dans le tambour atteint un certain niveau, et une partie de l'eau risque d'être vidangée. Cette fonction est appelée détection de trop-Plein.

Dépannage (suite)

	Problème	Cause et solutions
Rinçage/Essorage	L'eau n'entre pas dans le tambour pendant le cycle de rinceage.	- Avant le rinceage, le lave-linge effectue un essorage pour évacuer l'eau restante. Le replissage d'eau s'effectue ensuite.
	Le rinceage commence avant la fin de l'essorage.	- Si le lave-lice a détesté une mauvaise répartition de la charge, il lancera le rinceage automatiquement pour corriger le déséquilibre. - En cas d'excess de mousse après le lavage, l'eau sera évacuée et le lave-linge se replira à nouveau pour l'éliminer. Cette fonction est appelée détection de mousse.
	Pendant l'essorage, le tambour s'arrête puis tourne plusieurs fois.	- Ceci est normal. Le lave-lice a détesté une mauvaise répartition de la charge et essaire de la corriger. - Le linge est trop léger. →Essayer d'ajouter une ou deux serviettes de bain.
	Le linge n'est pas essoré correctement. Il est toujours humide après le cycle d'essorage.	- Ceci est normal. Lorsque le lave-lice a détesté une mauvaise répartition de la charge pendant le dernier cycle d'essorage, il réduit automatiquement la vitesse d'essorage.
	Il reste de la mousse et de l'eau sur la porte ou son joint.	- De la mousse et de l'eau peuvent rester selon l'état du linge et la quantité de dessive utilisée. Essuyer la mousse ou l'eau avant desterolir le linge.
	Le linge se plaque contre le tambour.	- Si la fonction « Eco » ou « Rapide » est utilisée avec une charge importante, le linge peut se plaquer contre le tambour.
Durée	La durée restante affichée change.	- La durée restante est constamment estimée et corrigée. - La durée restante augmentera si un rinceage et un essorage supplémentaires sont requis ou si le lave-lice détecte une mauvaise répartition de la charge et essaire de la corriger. - La durée restante peut être allongée ou raccourcie avec le programme « AutoCare » .
Lessive et mousse	Il n'y a pas assez ou trop de mousse.	- La quantité de mousse varie selon la température, du niveau et de la durété de l'eau. Les instructions ci-dessous permettent de réduire la quantité de mousse - La lessive en poudre a peut-être été introduite directement dans le tambour. →Il faut la mesure dans le tiroir à dessive prévu à cet effet. (P. 12) - Il n'y a peut-être pas suffisamment de dessive. - Le linge est très sale. - La charge est trop importante. Les instructions ci-dessous permettent d'augmenter la quantité de mousse - Il y a peut-être trop de dessive.

	Problème	Cause et solutions
Lessive et mousse	L'assouplissant déborde.	- Le repère « MAX » est peut-être dépassé dans le tiroir à lessive. (P.12) - Une fermeture trop brutale du tiroir à lessive a peut-être causé le débordement du liquide.
	Il reste des résidues de lessive en poudre à la fin du lavage.	- La lessive en poudre a peut-être été introduite directement dans le tambour. →Il faut la mesure dans le tiroir à lessive prévu à cet effet. (P.12)
Bruit	Il y a une vibration ou un bruit inhabituel.	- Il y a peut-être des objets métalliques dans le tambour. - Les tiges d'ancrage n'ont peut-être pas été enlevées. (P.38) - Le lave-linge se trouve peut-être sur une surface inclinée ou instable. Si aucun des points ci-dessus n'est à l'origine du problème, contacter le centre de service clientèle le plus proche.
	Il y a un bruit lors de la vidange de l'eau.	- Ceci est normal. Il s'agit du bruit émis par le fonctionnement de la pompe de vidange.
Autres	Une coupure de courant se produitpendant que le lavelinge est en marche.	- Lorsque le courant est rétabli, redémarrer le programme du lave-linge.
	Un disjoncteur coupe le courant.	- Il faut couver et corriger la cause du déclenchement du disjoncteur. Réenclencher le disjoncteur et redémarrer le programme du lave-linge.
	L'alimentation en eau est coupée.	- Lorsque l'eau revient, elle peut être décolorée au début. →Débrancher le tuyau d'alimentation en eau, faire couler l'eau du robinet jusqu'à ce que l'eau redevienne normale puis rebrancher le tuyau d'alimentation en eau. (P.41)
	L'affichage n'est pas clair.	- Le lave-linge se trouve peut-être dans un endroit lumineux ou ensoleillé.

Affichage d'erreur

Vidange impossible	Action Vérifiez si le tuyau de vidange présente l'un des problèmes suivants: - il est bouché, - son extrémité est immergée d'eau, - il mesure plus de 3 m de long, - l'eau est gelée. Nettoyez le filtre de vidange s'il est bouché. (P.31) Après avoir régèle le problème, ouvrez la porte puis refermez-la. Ensuite, appuyez sur le bouton « Départ» afin de redémarrer la machine.
La porte est ouverte	Action Vérifier que la porte est correctement fermée. Fermer bien la porte et appuyer sur la touche Départ.
Remplis. eau impossible	Action Causes possibles d'erreur: - le robinet est fermé. - la canalisation ou le tuyau d'eau est gelé(e). - l'alimentation en eau est coupée. - le filtre de l'alimentation en eau est bouché. (P.29) Après avoir régèle le problème, ouvrez la porte puis refermez-la. Ensuite, appuyez sur le bouton « Départ » afin de redémarrer la machine. Si la marque rouge apparait sur le tuyau équipé d'une vanne d'alimentation en eau, l'alimentation en eau a été arrêtée. Il convient de le replacer par un tuyau neuf. Tuyau avec vanne d'alimentation en eau (n° AXW-598865)
Hôp	Affichage d'une erreur commençant par « H ». Action Solution: Appuyez sur la touche Arrêt. Si le tímoin reste affché, ou si le message d'erreur réapparait lorsque vous appuyez sur la touche Marche, débranchez l'appareil et contactez votre centre d'assistance à la clientèle.

Choix de l'emplacement idéal

• S'adresser à la personne du SAV pour effectuer l'installation. Ne pas installer tout seul.
• Si l'installation, l'essay de fonctionnement et l'inspection du lave-linge ne sont pas réalisés conformément à cette méthode d'installation, Panasonic ne pourra pas être tenu responsable de tout incident ou dommage causé.

Emplacements à éviter pour le lave-linge

• Un emplacement humide ou exposé à la pluie, etc. (risque d'électrocution ou d'incendie)
• Surfaces inégales ou instables (risque de vibrations ou de bruit)
• Emplacement exposé au rayonnement direct du soleil (risque de dysfonctionnement ou de déformation)

ATTENTION

Ne pas installer le lave-linge dans un endroit dans lequel les températures peuvent descendre au-dessous de zéro.

Dimensions du lave-linge

(a):582mm
(b):596 mm
(c): 183 mm
(d): 840 mm
(e): 34 mm
(f): 499 mm
(g):593 mm
(h):635mm
(i): 1103 mm

■ Préparation de l'installation

• Installer le lave-linge de telle maniere que la prise et la fiche d'alimentation sont faciles d'accès.
• S'assurer qu'il y a suffisamment d'espace autour du lave-linge.

(a): 3 mm ou plus au-dessus
(b): 3 mm ou plus en dessous
(c): 2 mm ou plus sur le côte gauche
(d): 2 mm ou plus sur le côte droit
(e): 60 cm ou plus

Déplacement et installation

Retrait des tiges d'ancrage

Quatre tiges d'ancrage maintiennent l'intérieur du lave-linge en placependant son transport.

REMARQUE

• Faire fonctionner le lave-linge avec les tiges d'ancrage causera des vibrations excessives. Elles doivent être retirees avant d'utiliser le lave-linge.
• Conserver les tiges d'ancrage et les supports. Ils seront nécessaires pour transporter le lave-linge.
  Si le lave-linge doit etre déplaced de nouveau, les tiges d'ancrage et les supports doivent etre installés sur le lave-linge. Fixer les tiges d'ancrage en suivant les instructions inverses de leur retrait. En cas de difficulté a positionner les tiges d'ancrage, suivre les instructions ci-dessous :
• Insérer la tige d'ancrage tout en la tournant.
• Insérer et positionner deux tiges d'ancrage en parallèle simultanément.
• Insérer la tige d'ancrage tout en déplaçant légèrement le tambour.

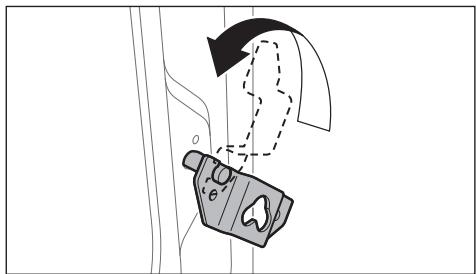

Retrait

1 Retirer les deux vis.

2 Retirer le support.

3 Régler le support dans la rainure de la tige d'ancrage et tourner de 90^ .

4 Retirer la tige d'ancrage. La tige s'arrête deux fois pendant son retrait. Tire la tige tout en la tournant.

5 Fixer le capuchon dans l'orifice. Si les capuchons ne sont pas installés, des corps étrangers risquent de pénétrer dans le lave-linge et de causer un dysfonctionnement.

Mise à niveau du lave-linge

Préparer une clé n° 17. (vendue séparément)

4 supports réglables

1 Dévisser le contre-écrou à l'aide de la clé.
2 Tourner le support régiable pour ajuster la hauteur.
3 Visser le contre-écrou. (Un niveau à bulle est utile pour vérifier que le lave-linge est bien à niveau.)

REMARQUE

• Vérifier que tous les contre-écrous sont bien serrés et que les supports sont toujours boulonnés au lavelinge.

Dans le cas contraire, le lave-linge tremblera et se déplacera.

Raccordement des tuyaux

Raccorder correctement les tuyaux pour éviter les fuites d'eau.

■Longueurs maximes de tuyaux et du cable d'alimentation

Raccords sur le côté droit

Raccords sur le côté gauche

Tuyau d'alimentation en eau

Débit et pression d'eau

• Pression d'eau : 0,03-1,0 MPa Si la pression d'eau est supérieure, il faut installer un détendeur de pression.
  Eau du robinet:5l/mn ou plus

■Raccordement du tuyau d'alimentation en eau

ATTENTION

• Ne PAS tordre, écraser, modifier ou couper le tuyau.
• Serrer l'écrou à fond.

Fixer l'une des extrémités du tuyau à l'arrivée d'eau du lave-linge et serrer le raccord à la main.

2 Fixer l'autre extrémité du tuyau au robinet et serrer de la même façon.

3 Ouvrir lentement le robinet et s'assurer qu'il n'y a pas de fuites.

Tuyau de vidange

Vidange dans un évier ou un lavabo

ATTENTION

Fixer le tuyau de vidange avec un coude de maniere à ce qu'il ne puisse pas sortir du lavabo pendant la vidange.

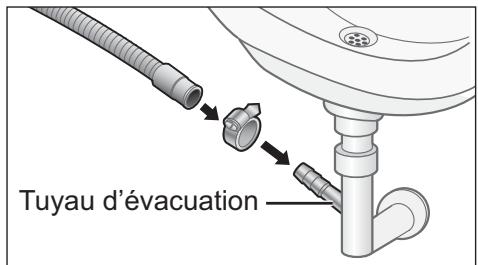

■ Vidange vers un tuyau d'évacuation

Vidange vers un orifice de vidange

REMARQUE

• Ne PAS tordre, sortir ou plier le tuyau de vidange.
• Ne pas immerger l'extrémité du tuyau.

Vérification après l'installation

Liste de contrôle du lave-linge

Tiges d'ancrage

• Les deux tiges ont-elles etés réterées et les capuchons ont-ils etés fixés correctement? (P.38, 39)

Fiche d'alimentation

Le courant nominal de la prise domestique réservée au lave-linge est-il de 220-240 V CA ? (voir verso)

Ne pas-retirer l'attache du tuyau de vidange de la partie supérieure gauche.

Supports réglables

• Sont-ils stables et solidement vissés sur le lave-linge ? (P.39)
  Le lave-linge est-il de niveau ? (P.39)

Tuyau d'alimentation en eau

Le tuyau d'alimentation en eau est-il correctement raccordé ? Y a-t-il des fuites ? (P.41)

Emplacement d'installation

Le lave-linge est-il installé sur une surface plane et stable ?
- Fonctionne-t-il sans vibrer ? (P.39)

Tuyau de vidange

Le tuyau de vidange est-il correctement raccordé?

L'évacuation est-elle normale? (P.41)

Essai de fonctionnement

1 Ouvrir le robinet.

2 Fermer la porte sansmettre de vêtements dans le tambour.

4 Sélectionner le programme « Rapide 50 min »

5 Mode Sélectionner ©.

6 Départ Démarrer le programme.

7 Arret Marche Mettre le lave-linge hors puis sous tension.

8 ⑤Temps Sélectionner 3h.

9 Anti-froissage Rapide Eco Eco1 Appuyer pendant environ cinq seconds

s'affiche.

10 Rapide Eco

Appuyer sur ce bouton. 8:38 s'affiche pour demarrer l'essay de fonctionnement.

s'affiche.

Le cycle se termine après environ trois minutes.

Fuites d'eau

Vérifier le lave-linge et les raccords de tuyau pour détecter d'eventuelles fuites. (P.40)

Bruit anomal

S'assurer que le lave-linge est de niveau. (P.39)

Affichage d'erreur

Vidange impossible (P.36)

U 14 Remplis. eau impossible (P.36)

• Àprous correction d'une erreur, ouvrir et referrer la porte et appuyer sur « Départ / Pause » pour reprene l'essay de fonctionnement.

Protection de l'environnement

Élimination de l'emballage

L'emballage utilisé pour protégger le lave-linge des dommages pendant le transport est entièrement recyclable. Pour plus d'informations sur le recyclage, contacter les autorités locales compétentes.

L'élimination des équipements usages Applicable uniquement dans les pays membres de l'Union française et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que apparèils électriques et électroniques usages, doivent être séparées des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des apparciels usages, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Lessive recommandée selon la réglementation (UE) n° 1015/2010

Selectionner une lessive appropriée pour obtenir de plusieurs résultats.

• Lessive standard pour vêtements blancs résistant à la chaleur (Froid - 90 °C)
  Programme: « Coton», « Rapide 50 min » ou « AutoCare »
• Lessive pour les couleurs sans eau de Javel ou éclaircissant optique pour les vêtements couleur (Froid - 40 °C)

Programme: « Couleurs », « Mix », « Jeans » ou « AutoCare »

• Lessive pour vêtements délicats sans éclaircissant optique pour tissus fins et délicats (Froid - 40 °C)

Programme: « Délicat »

• Lessive pour les vêtements en laine

(Froid - 40°C)

Programme : « Laine » ou « Soie/Lingerie »

La plage de températures disponible varie selon le programme. (P.20)

Utilisation d'un sèche-linge

Pour economiser de l'énergie, sélectionner la vitesse d'essorage ajusté conformément aux instructions fournies avec le sechelinge.

Consommation d'eau et d'électricité

Programme	Température	Fonction Eco sélectionnée	Charge	Consommation électrique*2	Consommation d'eau*2	Temps*2
Coton	40 °C	-	10 kg	1,07 kWh	88 L	2:32
			8 kg	0,90 kWh	75 L	2:22
	40 °C*1	Eco	5 kg	0,53 kWh	50 L	3:05
			4 kg	0,40 kWh	40 L	2:40
	60 °C*1	Eco	10 kg	0,83 kWh	63 L	3:45
			8 kg	0,63 kWh	50 L	3:45
			5 kg	0,66 kWh	50 L	3:30
			4 kg	0,48 kWh	40 L	3:05
Eco 20°C	20 °C	-	5 kg	0,23 kWh	55 L	1:36
			4 kg	0,23 kWh	50 L	1:36
Rapide 50 min	40 °C	-	5 kg	0,56 kWh	50 L	0:50
			4 kg	0,54 kWh	40 L	0:50
Rapide 15 min	30 °C	-	2 kg	0,16 kWh	23 L	0:15
Synthétique	40 °C	-	5 kg	0,70 kWh	60 L	1:50
			4 kg	0,58 kWh	50 L	1:40
Laine	30 °C	-	2 kg	0,50 kWh	55 L	0:40
Soie/Lingerie	30 °C	-	2 kg	0,50 kWh	58 L	0:40
Peau sensible	40 °C	-	4 kg	0,75 kWh	70 L	1:59
Shirts	40 °C	-	2 kg	0,52 kWh	35 L	1:16
Sport	40 °C	-	3 kg	0,65 kWh	45 L	1:38
Microfibres	30 °C	-	3 kg	0,44 kWh	58 L	1:48
Jeans	30 °C	-	3 kg	0,24 kWh	40 L	1:03

1 Les résultats sont calculés selon l'usage de la fonction Eco et la vitesse d'essorage maximal, conformément à la norme EN 60456.
2 La consommation de courant, d'eau et les durées indiquées dans le tableau peuvent varier avec la pression, la durée et la température de l'eau, ainsi qu'avac la température ambiente, le type et la quantité de linge, les variations de tension et les fonctions optionnelles utilisées.

Fiche produit

Nom du fournisseur			Panasonic
Référence du modele établie par le fournisseur			NA-140XR1	NA-168XR1
Capacité nominale en kg, pour le programme «coton» standard	à 60 °C à pleine charge	en kg	10	8
Classe d'efficacité énergétique			A+++	A+++
Consommation d'énergie annuelle pondérée*		kWh / an	155	117
* Consommation d'énergie de "X" kWh par an, sur la base de 220 cycles de lavage standard par an pour les programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du programme «coton» standard	à 60 °C à pleine charge	kWh	0,83	0,63
	à 60 °C à demi-charge	kWh	0,66	0,48
	à 40 °C à demi-charge	kWh	0,53	0,40
Consommation d'énergie pondérée	Mode arrêt	W	0,2	0,2
	Mode laissé sur marche	W	0,2	0,2
Consommation d'eau annuelle pondérée*		L / an	12400	9750
* Consommation d'eau de "X" litres par an, sur la base de 220 cycles de lavage standard par an pour les programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité d'essorage sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)			B	A
Vitesse d'essorage maximal pour le programme «coton» standard	à 60 °C à pleine charge	tr/min	1400	1600
	à 40 °C à demi-charge	tr/min	1400	1600
Taux d'humidité résiduelle atteint avec le programme «coton» standard	à 60 °C à pleine charge	%	51	44
	à 40 °C à demi-charge	%	52	45
Le programme «coton» + Eco standard à 60 °C et le programme «coton»+ Eco standard à 40 °C sont les programmes de lavage standard auxquels se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ces programmes convennent pour nettoyer du linge en coton normalement sale et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie
Durée du programme «coton» standard	à 60 °C à pleine charge	min	225	225
	à 60 °C à demi-charge	min	210	185
	à 40 °C à demi-charge	min	185	160
Durée du mode laissé sur marche		min	1	1
Emissions acoustiques dans l'air	phases de lavage	dB	53	53
	phases d'essorage	dB	71	72
Intégrable (Oui/Non)			Non

(UE) N^ 1061/2010
