Type de produit	Lave-linge frontal
Marque	Panasonic
Modèle	NA-W13XG2BPH
Capacité de lavage	13 kg
Vitesse d'essorage maximale	1400 tours/min
Classe énergétique	A+++
Dimensions (L x P x H)	600 x 600 x 850 mm
Poids net	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance absorbée	2100 W
Nombre de programmes	15
Fonctions principales	Départ différé, prélavage, essorage variable, rinçage supplémentaire
Niveau sonore (lavage/essorage)	53 / 76 dB(A)
Entretien et nettoyage	Nettoyer régulièrement le filtre et le tiroir à lessive
Sécurité	Sécurité enfants, protection contre les fuites, système anti-débordement
Pièces détachées et réparabilité	Disponibles via service après-vente Panasonic
Informations générales	Notice d'utilisation disponible en téléchargement

FOIRE AUX QUESTIONS - NA-W13XG2BPH PANASONIC

Comment installer correctement le lave-linge Panasonic NA-W13XG2BPH ?

Placez l'appareil sur une surface plane et stable, déverrouillez les boulons de transport à l'arrière, et branchez les tuyaux d'arrivée d'eau et de vidange. Consultez la notice pour les schémas détaillés.

Que faire si le lave-linge ne s'allume pas ?

Vérifiez que la fiche est bien branchée et que le fusible n'a pas sauté. Assurez-vous que la porte est correctement fermée. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre de la pompe ?

Ouvrez la trappe en bas à droite, dévissez le filtre, retirez les résidus, nettoyez-le sous l'eau courante, puis revissez-le. Faites-le tous les 2-3 mois.

Quels programmes de lavage sont disponibles ?

Les programmes incluent Coton, Synthétiques, Délicats, Laine, Rinçage, Essorage, Vidange, et un programme rapide. Le sélecteur permet de choisir selon le type de tissu.

Comment utiliser le départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur la touche Départ différé pour choisir le délai (1h à 24h). Appuyez sur Départ pour lancer le minuteur.

Pourquoi l'eau ne s'évacue-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre de la pompe. Assurez-vous que la hauteur de sortie est adéquate (entre 60 et 100 cm).

Que signifient les codes d'erreur affichés ?

Les codes comme E1 (problème d'arrivée d'eau) ou E2 (vidange) sont expliqués dans la notice. Notez le code et consultez le guide de dépannage.

Comment entretenir le tiroir à lessive ?

Retirez le tiroir, nettoyez-le à l'eau tiède avec une brosse douce. N'utilisez pas de produits abrasifs. Séchez-le bien avant de le remettre.

Quelle est la capacité de linge recommandée ?

Ne dépassez pas 13 kg pour un cycle normal. Pour les textiles délicats, réduisez la charge à la moitié pour éviter l'usure.

Comment contacter le service client Panasonic pour des pièces détachées ?

Rendez-vous sur le site officiel Panasonic ou appelez le service après-vente. Munissez-vous du numéro de modèle NA-W13XG2BPH et du numéro de série.

MODE D'EMPLOI NA-W13XG2BPH PANASONIC

Maintenance

Appareil pour sol très sale Nettoyant neutre

détergent

- Ne pas utiliser de nettoyants abrasifs ou de diluants, ni de produits contenant de l'alcool ou de l'huile de paraffine.

Filtre à peluches 1

2

3

Vérifiez les points suivants avant d'appeler le service après-vente :

□ Inséré fermement

Dépannage

Si le linge ou un bouton est coincé dans le pulsateur : Impossible à retirer

Impossible d'essorer L'essorage s'arrête lorsque le dispositif de protection du moteur est activé. Redémarrez après 30 minutes.

Si le linge tombe du 1

2

□ Disjoncteur

□

□ Spinner lid closed properly

□ No laundry fallen out

Demandes

Trop de détergent

Couvercle en chlorure de vinyle

Trop d'eau

Pulvérisations

Instructions d'utilisation et d'installation

Panasonic®

Machine à laver électrique à double cuve

(Usage domestique)

N° de modèle

NA-W13XG2BPH

Précautions de sécurité 2

Nomenclature des pièces 4

Panneau de commande 4

Accessoires 4

Installation 5

Préparation et vérification du linge 5

Processus de lavage 6

Entretien 8

Dépannage 8

Demandes 8

Merci d'avoir acheté ce produit.

- Lisez attentivement ces instructions pour des

performances et une sécurité optimales avant utilisation

- Conservez ce manuel pour référence future.

CERTIFIÉ Sécurité du produit Licence de sécurité du produit n° Q-5903

Distribué par

Panasonic Manufacturing Philippines Corporation

Ortigas Avenue Extension, Taytay, Rizal, Philippines

Spécifications

Model	NA-W13XG2BPH
Destination	Philippines
Rated voltage	230 V
Rated frequency	60 Hz
Rated power consumption	710W(Wash 500 W, Spin 210 W)
Maximum mass of dry cloth (Wash)	13 kg
Maximum mass of dry cloth (Spin)	8 kg
Standard water amount	105 L
Maximum inlet water pressure	300 kPa
Product dimensions	957 mm(W) × 549 mm(D)× 1045 mm(H)
Product weight	32 kg

Importateur

Panasonic Manufacturing Philippines Corporation

Panasonic Corporation

https://www.panasonic.com

© Panasonic Corporation 2020

• A1120-11223

Imprimé en Chine

02-2024

Consignes de sécurité

⚠ AVERTISSEMENT Peut provoquer des blessures graves ou mortelles.

Les enfants ne doivent pas l'utiliser seuls.

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sauf si elles ont été supervisées ou instruites quant à l'utilisation de l'appareil par une personne responsable de leur sécurité. • Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Ne touchez pas le tambour d'essorage tant qu'il ne s'est pas arrêté.

Si le tambour d'essorage ne s'arrête pas dans les 15 secondes :

Ne le touchez pas avec les mains mouillées.

Ne tenez pas et ne tirez pas sur le cordon.

Insérez-le complètement.

N'utilisez pas de rallonge.

Endommagé : si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne qualifiée afin d'éviter tout danger. Insérez fermement

la broche de terre. Demandez à l'électricien une nouvelle prise.

En cas de panne ou de cordon d'alimentation endommagé, cessez l'utilisation et faites appel à un électricien.

4 Jusqu'à la ligne de niveau d'eau

5

6

7

4 2-3 min Pour bien rincer

Pendant 1 min

2-3 min

5 2-3 min 6

9 Rincer

5 5 ou 7 min

6 Fermez le couvercle de la cuve de lavage. L'eau peut éclabousser hors de la cuve si l'alimentation en eau est trop importante.

Processus de lavage

Lavage

1

2

3

Essorage

1 Vêtements lavés

2

3

Rinçage

4 Jusqu'au niveau d'eau

Rincer avec de l'eau économisée

Rincer avec de l'eau ajoutée

4 Jusqu'au niveau d'eau

Essorage

2

3

4

Dernière étape

1

2

3

Utilisez une prise adaptée à cet appareil

par exemple)

La poussière accumulée peut provoquer un incendie

Essuyez périodiquement la fiche d'alimentation.

La forme de la fiche, la forme de la prise et les exigences de tension varient selon la région.

Tenez à l'écart des matériaux inflammables.

Ne démontez pas, ne réparez pas et ne modifiez pas l'appareil vous-même.

ATTENTION

Peut causer des blessures ou des dommages matériels.

Faites attention à ne pas vous coincer les doigts.

Ne faites pas essorer les articles imperméables.

N'utilisez pas

d'eau chaude.

Ne montez pas sur l'appareil.

Imperméables, combinaisons de plongée, etc.

Uniquement pour les articles lavables en machine.

Cet appareil est destiné à un usage domestique. Cet appareil n'est pas destiné à être utilisé dans des applications telles que :

Les nouveaux tuyaux fournis avec l'appareil doivent être utilisés et les anciens tuyaux ne doivent pas être réutilisés.

Ne pas obstruer les ouvertures de la face inférieure avec un tapis ou autre.

Manipuler l'appareil avec précaution.

• les coins cuisine réservés au personnel dans les magasins, bureaux et autres environnements de travail ; • les maisons de ferme (à l'exclusion des vêtements) ; - par les clients dans les hôtels, motels et autres environnements de type résidentiel ; • les environnements de type chambre d'hôtes ; - les zones à usage commun dans les immeubles d'habitation ou les laveries automatiques.

• Débrancher et couper l'alimentation électrique.
• Fixer les pièces qui peuvent se détacher facilement.

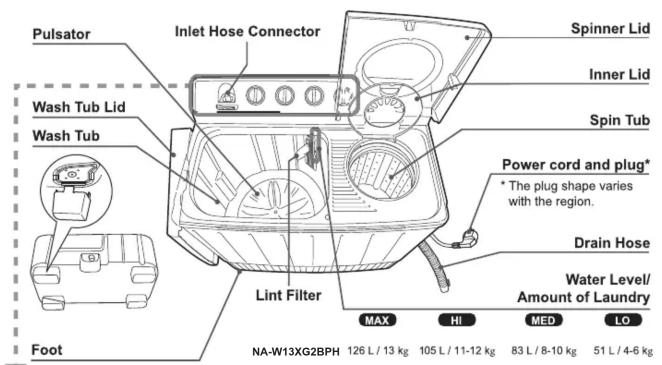

Noms des pièces

Panneau de commande

Installation

Préparation du linge et vérification
