WCM8010 - Appareil photo DENVER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméras de surveillance
Marque	Denver
Modèle	WCM8010
Écran	LCD couleur 2 pouces
Alimentation	6V (4 ou 8 piles AA) ou adaptateur secteur 6V
Stockage	Carte microSD (2 Go ou plus)
Connectivité	2G/GSM/GPRS/MMS, emplacement carte SIM (sans verrouillage PIN)
Modes de fonctionnement	Arrêt (OFF), Marche (ON), Test (TEST)
Modes de prise de vue	Photo, Vidéo, Photo & Vidéo
Déclenchement	Manuel (bouton SHOT) ou automatique (détection de mouvement)
Fonctions avancées	Envoi d'images par MMS ou GPRS, commandes SMS
Accessoires fournis	Câble USB, CD avec logiciel MMSCONFIG
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser le mode OFF pour remplacer la carte SD ou les piles
Réparabilité	Contacter le service client Denver

FOIRE AUX QUESTIONS - WCM8010 DENVER

Comment allumer la caméra ?

Placez l'interrupteur d'alimentation sur ON (marche) pour allumer la caméra. Utilisez le mode TEST pour les tests sans détection de mouvement.

Comment prendre une photo manuellement ?

Mettez l'interrupteur sur TEST, puis appuyez sur le bouton SHOT. Assurez-vous qu'aucun menu n'est affiché.

Comment configurer l'envoi d'images par MMS ?

Insérez une carte SIM et une carte microSD. Allumez en mode TEST, connectez à un PC via USB, lancez le logiciel MMSCONFIG, remplissez les paramètres MMS (APN, MMSC, etc.) et sauvegardez. Activez MMS dans le menu de la caméra.

Comment utiliser les commandes SMS ?

Envoyez *500* pour prendre une photo, *505* pour prendre et envoyer une photo au numéro émetteur, *520* pour vérifier l'état, *530* pour activer le capteur, *531* pour le désactiver. Assurez-vous que MMS/SMTP est activé.

Pourquoi les photos sont blanches la nuit ?

Par forte pluie, brouillard ou bruine dans l'obscurité, les images peuvent apparaître blanches. Ce n'est pas un défaut de la caméra.

Comment visionner les photos sur la caméra ?

Éteignez la caméra, mettez l'interrupteur sur TEST, appuyez sur OK pour entrer en mode vue. Utilisez les touches haut/bas pour naviguer entre les photos.

Comment formater la carte SD ?

Il est recommandé de formater la carte via un ordinateur en FAT32. Insérez-la ensuite dans la caméra.

Quelle carte SIM utiliser ?

Utilisez une carte SIM sans verrouillage PIN, capable d'envoyer des MMS via le réseau 2G/GSM. Activez les données mobiles et vérifiez la compatibilité avec votre opérateur.

Comment changer les piles ?

Mettez l'interrupteur sur OFF, ouvrez le compartiment à piles, insérez 4 ou 8 piles AA (6V au total). Respectez la polarité.

Comment réinitialiser la caméra ?

Retirez les piles et la carte SIM, puis réinsérez-les. Pour réinitialiser les paramètres, utilisez le logiciel MMSCONFIG sur PC.

MODE D'EMPLOI WCM8010 DENVER

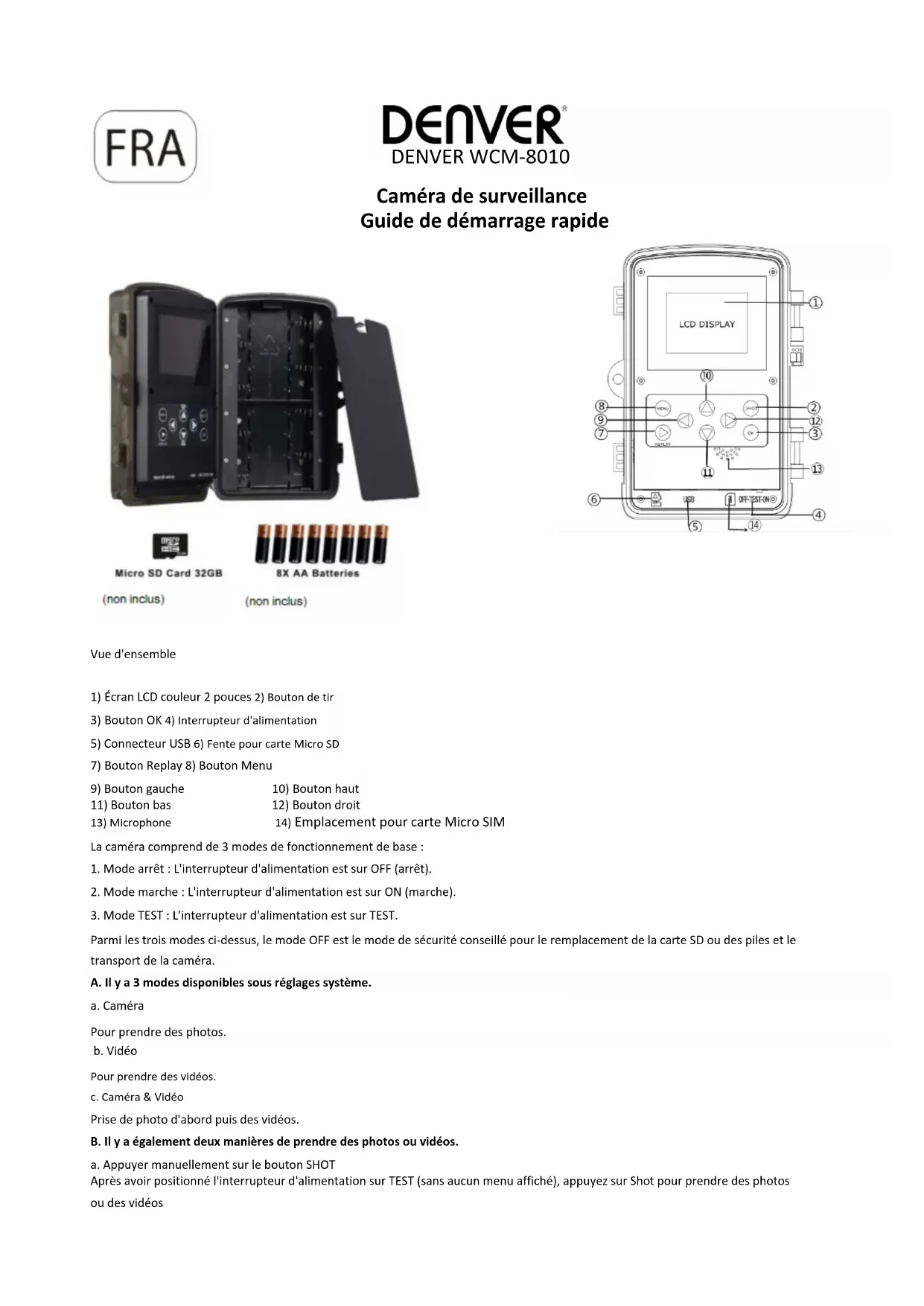

Caméra de surveillance Guide de démarrage rapide

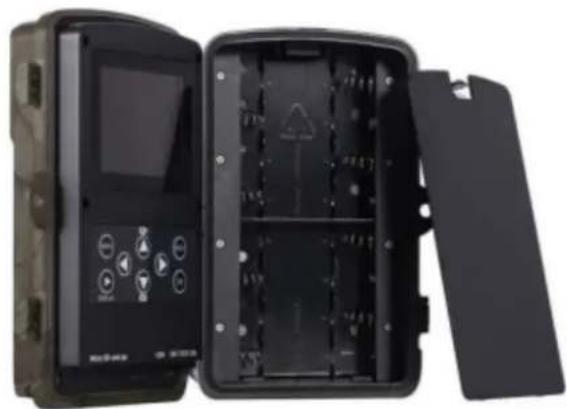

1) Écran LCD couleur 2 pouces 2) Bouton de tir
3) Bouton OK 4) Interrupteur d'alimentation
5) Connecteur USB 6) Fente pour carte Micro SD
7) Bouton Replay 8) Bouton Menu
9) Bouton gauche 10) Bouton haut
11) Bouton bas 12) Bouton droit
13) Microphone 14) Emplacement pour carte Micro SIM

La caméra comprend de 3 modes de fonctionnement de base :

1. Mode arrêt : L'interrupteur d'alimentation est sur OFF (arrêt).
2. Mode marche : L'interrupteur d'alimentation est sur ON (marche).
3. Mode TEST : L'interrupteur d'alimentation est sur TEST.

Parmi les trois modes ci-dessus, le mode OFF est le mode de sécurité conseillé pour le remplacement de la carte SD ou des piles et le transport de la caméra.

A. Il y a 3 modes disponibles sous réglages système.

a. Caméra

Pour prendre des photos.

b. Vidéo

Pour prendre des vidéos.

c. Caméra & Vidéo

Prise de photo d'abord puis des vidéos.

B. Il y a également deux manières de prendre des photos ou vidéos.

a. Appuyer manuellement sur le bouton SHOT

Après avoir positionné l'interrupteur d'alimentation sur TEST (sans aucun menu affiché), appuyez sur Shot pour prendre des photos ou des vidéos

b. Automatique

Après avoir positionné l'interrupteur d'alimentation sur ON, le témoin se met à clignoter pendant 15 secondes, puis la caméra prend des photos ou des vidéos lorsqu'un mouvement est détecté.

C. Pour voir les photos/vidéos sur la caméra, éteignez celle-ci, positionnez l'interrupteur d'alimentation sur TEST, appuyez sur le bouton OK pour entrer dans le modèle de vue.

a. Photos

Appuyez sur la touche haut ou bas de la télécommande pour afficher la photo précédente ou suivante.

b. Vidéos

Appuyez sur le bouton Replay pour lancer la vidéo, appuyez de nouveau sur le bouton Replay pour arrêter.

l'arrêter. Remarque : Appuyez sur OK pour retourner à l'écran.

D. Il convient de noter que cette erreur n'est pas due à la caméra :

Forte pluie, brouillard et bruine (dans l'obscurité) donnent des photos blanches sans raison valable.

E. Envoi d'image via 2G/GSM/MMS/GPRS Préparation

1. Opérateur de téléphonie mobile 2G/GSM.
2. Formatez une carte microSD de capacité 2 Go ou plus.
3. Ordinateur (système Vista, Windows 7, Windows 8).
4. Une carte SIM sans verrouillage PIN
5. La carte SIM doit pouvoir envoyer des images via un réseau 2G/GSM/GPRS/MMS.
6. Alimentation 6V (4 ou 8 piles AA ou une source d'alimentation 6V).
7. Programme MMSCONFIG sur CD.

8. Les informations du serveur de l'e-mail de l'envoyeur (serveur + port + e-mail + mot de passe).

9. Les utilisateurs doivent demander les données 2G MMS du fournisseur (APN + compte + mot de passe, MMSC + IP + PORT) ou rechercher ces informations sur le site Internet du fournisseur.

10. Les données 2G GPRS pour la configuration SMTP auprès du fournisseur (APN + compte + mot de passe).

Étapes de la configuration MMS

1. Placez la carte microSD et la carte SIM dans la caméra, mettez des piles dans la caméra, allumez la caméra en mode test, vérifiez si la barre de signal et l'icône « SIM »apparaissent sur l'écran de la caméra. Connectez ensuite la caméra à l'ordinateur à l'aide du câble USB fourni, insérez le CD dans l'ordinateur, ouvrez MMSCONFIG puis double-cliquez dessus

2. Sélectionnez ou Mode Camera Mode Camera & Video Menu . Allez à

la table, sélectionnez

MMS MODE Manual

1. Insérez les éléments et Gprs Setting Server Setting

2. Fournissez les informations et/ou Phone Setting Phone1 Email Setting Email1

3. Allez à, selectionnez Smtp Setting SMTP ON/OFF OFF

4. Cliquez sur le bouton Save et sous Parameter dat sur la carte microSD.

5. Connectez le câble USB à partir de la caméra.

MMS ON/OFF Country Operator MMS APN Page 173

1. Allez à dans le menu de la caméra, vérifiez si les paramètres sont identiques à ceux ci-dessus.
2. Allumez la caméra.

Étapes de la configuration GPRS

1. Placez la carte microSD et la carte SIM dans la caméra, mettez des piles dans la caméra, allumez la caméra en mode test, vérifiez si la barre de signal et l'icône « SIM »apparaissent sur l'écran de la caméra. Connectez la caméra à un PC à l'aide du

câble USB fourni.

Insérez le CD dans l'ordinateur, ouvrez puis double-cliquez dessus.

2. Sélectionnez ou , allez à la table , Camera Mode Camera & Video SMTP

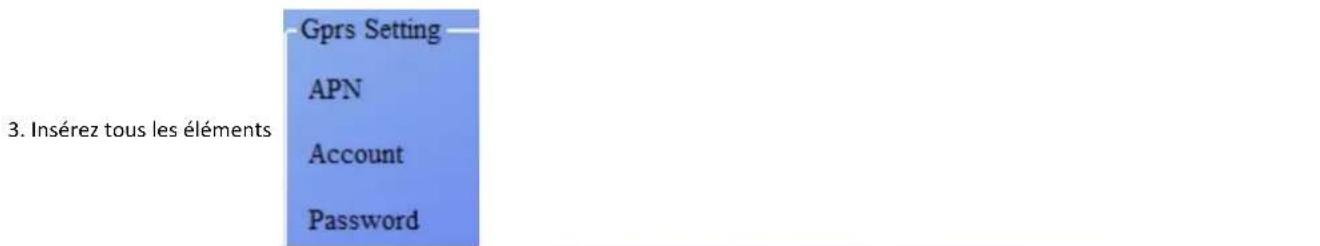

3. Insérez tous les éléments Gprs Setting APN Account Password

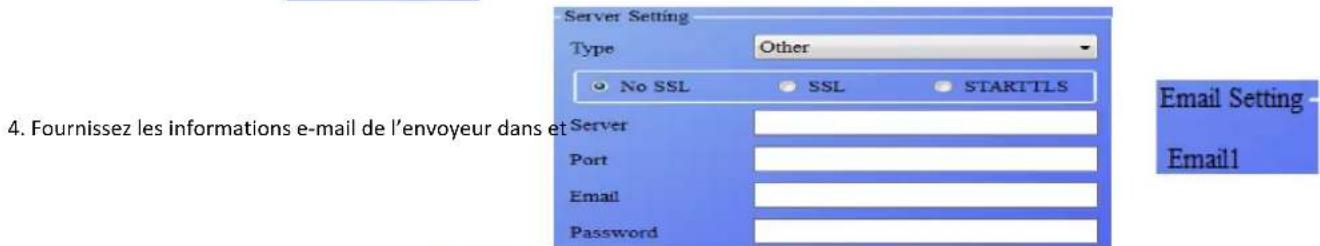

Server Setting Type Other No SSL SSL SARTTLS 4. Fournissez les informations e-mail de l'envoyeur dans et Server Port Email Password Email Setting Email1

MMS 5. Allez à la table, sélectionnez Mms Setting MMS ON/OFF OFF

1. Cliquez sur le bouton Save et sous Parameter dat sur la carte microSD.

2. Connectez le câble USB à partir de la caméra.

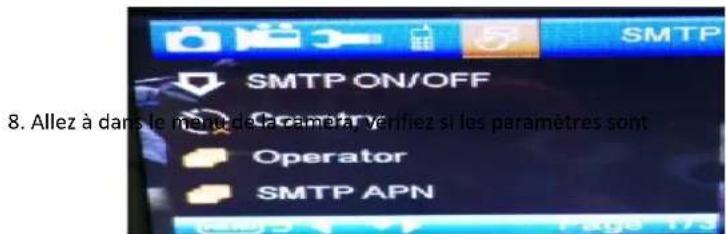

8. Allez à dans le mère de la camera. Verifiez si les paramètres sont SMTP ON/OFF Camera Operator SMTP APN

identiques à ceux ci-dessus.

1. Allumez la caméra.

F. Liste des commandes SMS

MMS/SMTP doit être « activé » avant d'utiliser les commandes SMS

1. *500* Prendre une photo

(Valable en mode MMS et SMTP)

La carte SIM de la caméra envoie Capture (Capture) lorsqu'elle reçoit la commande *500*

1. *505* Prendre une photo et l'envoyer au portable qui a envoyé le SMS

La carte SIM de la caméra envoie SIM Start capturing.. (Lancer la capture) et envoie quand même une image à l'ID du portable et/ou e-mail inséré lorsqu'elle reçoit la commande *505*, qu'elle soit en mode MMS ou SMTP.

Mais la carte SIM envoie des images via MMS au portable qui a envoyé le SMS lorsque la caméra est uniquement en mode MMS

1. *520* Vérifier le nombre d'images et l'état des piles

(Valable en mode MMS et SMTP)

La carte SIM envoie Total Jpg: Free Space: Battery Level (nombre d'images : Espace disponible : Niveau des piles) : lorsqu'elle reçoit la commande *520*

1. *530* Activer le capteur (Valable en mode MMS et SMTP)

La carte SIM de la caméra envoie Start OK (Démarrage ok) lorsqu'elle reçoit la commande *530*

1. *531* Mettre le capteur mode veille

(Valable en mode MMS et SMTP)

La carte SIM de la caméra envoie Stop OK (Arrêt ok) lorsqu'elle reçoit la commande *531*

TOUS DROITS RÉSERVÉS, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Les appareils électriques et électroniques et les batteries contiennent des matériaux, composants et substances qui peuvent nuire à votre santé et à l'environnement si ces déchets ne sont pas traités de façon appropriée.

Les appareils électriques et électroniques et les batteries sont marqués par le symbole de poubelle avec roulettes et une croix dessus, voir ci-dessous. Ce symbole indique que les appareils électriques et électroniques et les batteries doivent être collectés et jetés séparément des ordures ménagères.

En tant qu'utilisateur final, il est important que vous jetiez les batteries usagées dans des centres de collecte appropriés. En mettant en rebus les batteries pour être recyclées conformément à la règlementation vous contribuez à préserver l'environnement.

Dans toutes les villes existent des points de collecte où les appareils électriques et électroniques et les batteries peuvent y être déposés sans frais pour le recyclage. Vous pouvez obtenir des informations supplémentaires auprès des autorités locales de la ville.

Le soussigné, Inter Sales A/S, déclare que l'équipement radioélectrique du type WCM-8010 est conforme à la directive 2014/53/EU. Le texte complet de la déclaration EU de conformité est disponible à l'adresse internet suivante: Veuillez entrer dans le site : www.denver-electronics.com, puis cliquez sur l'ICÔNE de recherche sur la ligne supérieure du site Web. Entrez le numéro de modèle: WCM-8010

Maintenant, accédez à la page du produit, et la directive rouge est indiquée sous les téléchargements/autres téléchargements

Plage des fréquences de fonctionnement: 850-1900MHz

Puissance de sortie maximale: 2W
