SATDOCK22R - Station d'acceuil StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil pour disque dur et duplicateur SATA
Marque	StarTech.com
Modèle	SATDOCK22R
Dimensions	144,8 mm x 133,6 mm x 75,3 mm
Poids	550 g
Alimentation	Adaptateur externe 12/5 V DC, 2000 mA
Interface	USB 2.0 (type B)
Nombre de baies	2 baies pour disques durs SATA
Formats de disques supportés	2,5" et 3,5" SATA I/II (1,5/3 Gbits/s)
Capacité maximale des disques	Jusqu'à 1,5 To par baie
Chipset	Acard ARC286
Modes de fonctionnement	JBOD (stockage individuel) et Duplicateur (copie disque à disque)
Taux de transfert maximal (USB)	480 Mbits/s
Taux de duplication	72 Mo/s
Voyants	Alimentation, Mode, Progression duplicateur
Systèmes d'exploitation supportés	Windows 2000/XP/Server 2003/Vista, Mac OS X, Linux
Température de fonctionnement	5 °C à 80 °C
Température de stockage	-40 °C à 70 °C
Humidité relative	90 % HR
Garantie	1 an
Contenu de l'emballage	Station d'accueil, câble USB A-B, adaptateur secteur (prises US/UK/EU), manuel
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et non pelucheux. Éviter l'humidité et la poussière.
Sécurité	Conforme FCC classe B. Ne pas exposer à l'eau ou à des températures extrêmes. Manipuler les disques avec précaution pour éviter la perte de données.
Pièces détachées et réparabilité	Les câbles et adaptateurs sont remplaçables. Le produit ne contient pas de pièces réparables par l'utilisateur. Contacter le support StarTech.com pour toute réparation.

FOIRE AUX QUESTIONS - SATDOCK22R StarTech.com

Comment utiliser le mode duplicateur ?

Insérez le disque source (avec les données) dans la baie Source et le disque destination (même capacité ou supérieure) dans la baie Destination. Appuyez sur le bouton Mode pendant 3 secondes jusqu'à ce que le voyant passe au rouge (mode Duplication). Appuyez sur le bouton Start pour lancer la copie. La barre de progression indique l'avancement. Une fois terminé, un bip sonore retentit.

Qu'est-ce que le mode JBOD ?

Le mode JBOD (Just a Bunch Of Disks) permet d'utiliser chaque disque dur indépendamment comme un stockage individuel. Le voyant Mode est bleu dans ce mode. Les disques sont accessibles via l'ordinateur comme des disques séparés.

Quels types de disques durs sont compatibles ?

La station accepte les disques durs SATA de 2,5 pouces et 3,5 pouces, avec des vitesses de 1,5 ou 3 Gbits/s, et une capacité maximale de 1,5 To par baie.

Doit-on installer des pilotes ?

Non, sous Windows 2000/XP/Vista, Mac OS X et Linux, les pilotes sont intégrés au système d'exploitation. Branchez simplement le câble USB et les disques sont reconnus automatiquement.

Pourquoi mon disque dur n'est-il pas détecté ?

Vérifiez que le voyant d'alimentation est allumé. Assurez-vous que le disque est correctement inséré (alignez les connecteurs). Si le voyant du lecteur est rouge, aucun disque n'est détecté. Essayez de changer de baie ou de disque.

Comment basculer entre le mode JBOD et le mode Duplicateur ?

Maintenez le bouton Mode enfoncé pendant 3 secondes. Le voyant passe du bleu (JBOD) au rouge (Duplicateur) ou vice versa. Relâchez le bouton pour valider le changement.

Que signifie le voyant clignotant ?

Le voyant Alimentation/Activité clignote en bleu lorsque le disque dur est en cours d'accès (lecture/écriture). S'il clignote en rouge, cela indique une activité ou une erreur selon le contexte.

Puis-je utiliser la station avec un ordinateur portable ?

Oui, tant que l'ordinateur dispose d'un port USB 2.0 fonctionnel et d'une prise électrique pour l'alimentation de la station. Les systèmes d'exploitation supportés incluent Windows, Mac et Linux.

Comment éviter la perte de données lors de la manipulation des disques ?

Éteignez toujours la station avant d'insérer ou de retirer un disque. Manipulez les disques avec précaution, évitez les chocs et les décharges électrostatiques. Sauvegardez vos données importantes régulièrement.

Que faire si la duplication échoue ?

Un bip long et court indique une erreur de duplication. Vérifiez que le disque source est en bon état et que le disque destination a une capacité suffisante (égale ou supérieure). Essayez de reformater le disque destination si nécessaire.

MODE D'EMPLOI SATDOCK22R StarTech.com

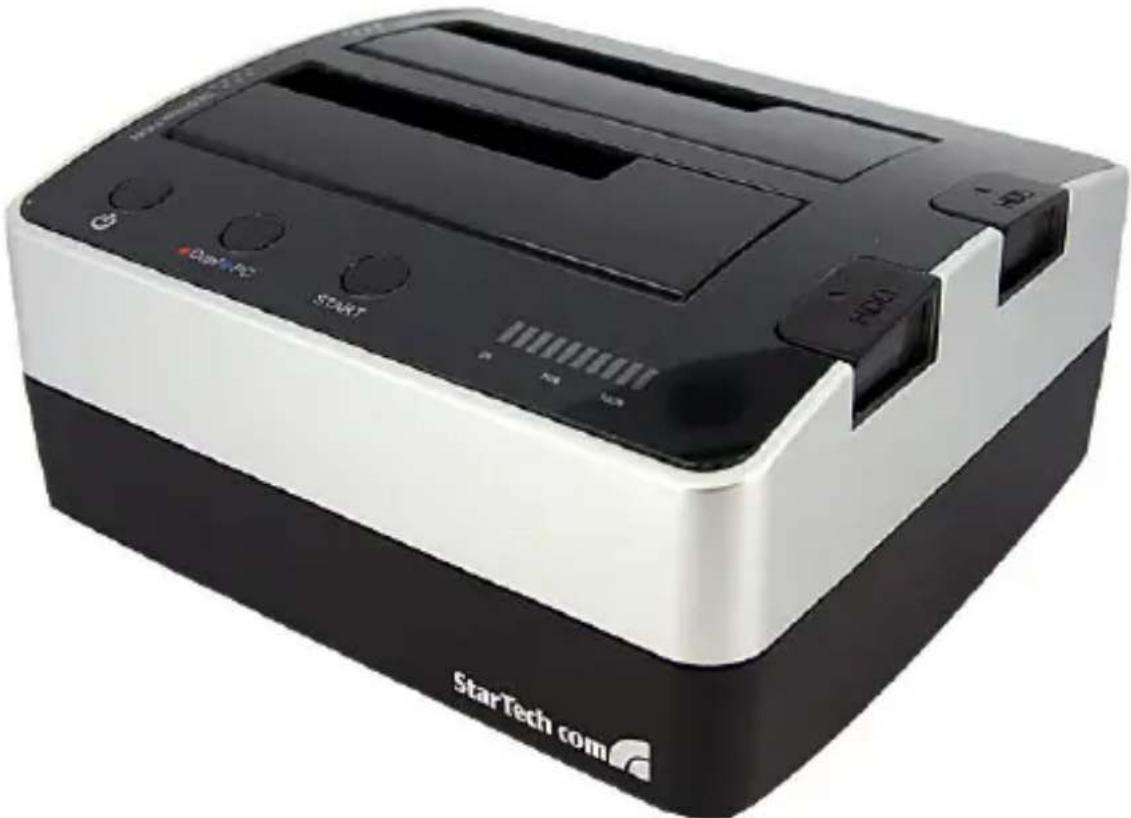

Station d'Accueil et Duplicateur de Disque Dur

SATDOCK22R

*Le produit actuel peut varier de la photo

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Vue du Haut 2

Vue Arrière....2

Installation ....3

Installation du Matériel....3

Installation du Logiciel....3

Utilisation ....4

État des Voyants....4

État de l'Alarme 4

Spécifications ....5

Informations sur la Garantie ....6

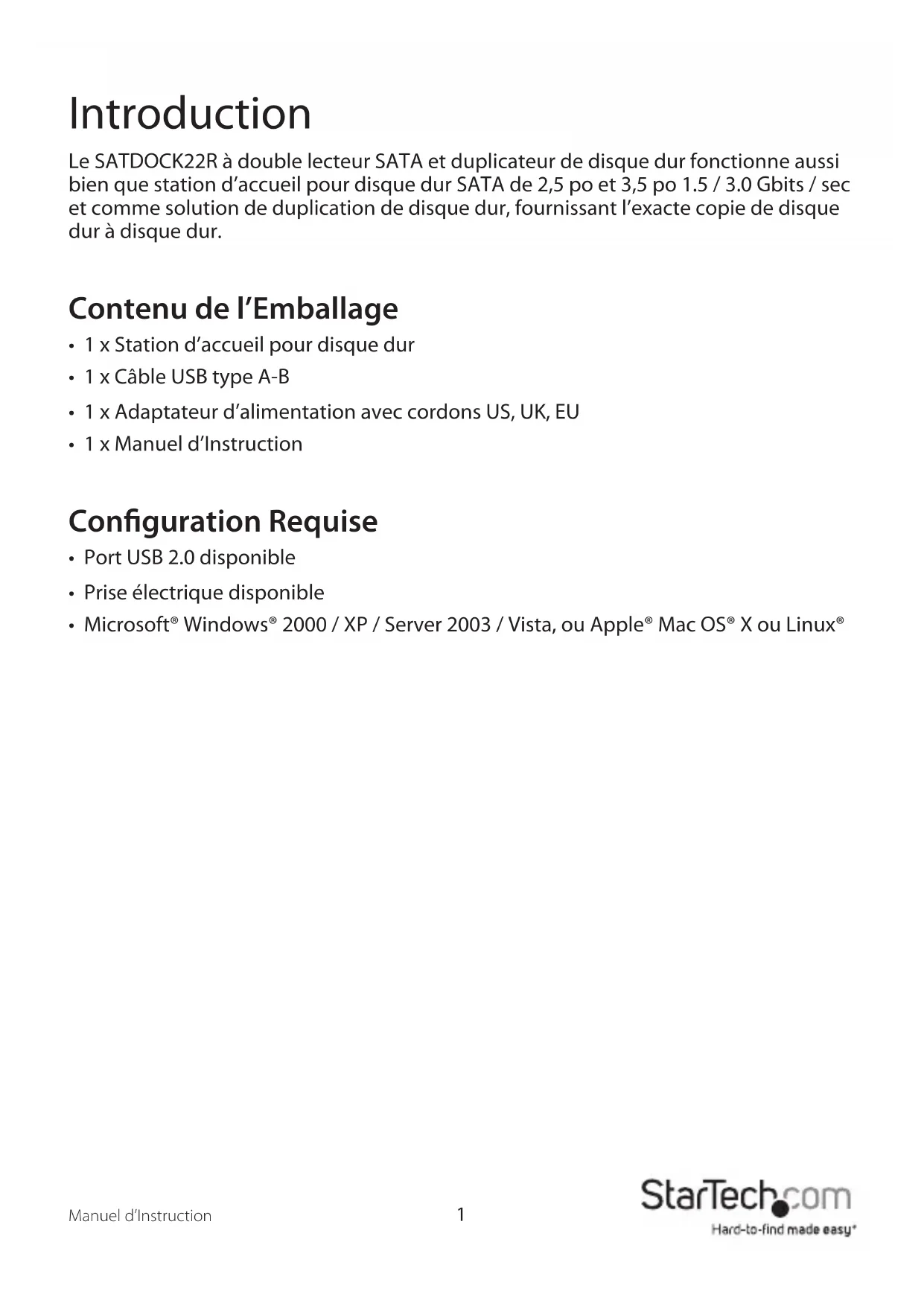

Introduction

Le SATDOCK22R à double lecteur SATA et duplicateur de disque dur fonctionne aussi bien que station d'accueil pour disque dur SATA de 2,5 po et 3,5 po 1.5 / 3.0 Gbits / sec et comme solution de duplication de disque dur, fournissant l'exacte copie de disque dur à disque dur.

Contenu de l'Emballage

• 1 x Station d'accueil pour disque dur
• 1 x Câble USB type A-B
• 1 x Adaptateur d'alimentation avec cordons US, UK, EU
  • 1 x Manuel d'Instruction

Configuration Requise

• Port USB 2.0 disponible
• Prise électrique disponible
• Microsoft® Windows® 2000 / XP / Server 2003 / Vista, ou Apple® Mac OS® X ou Linux®

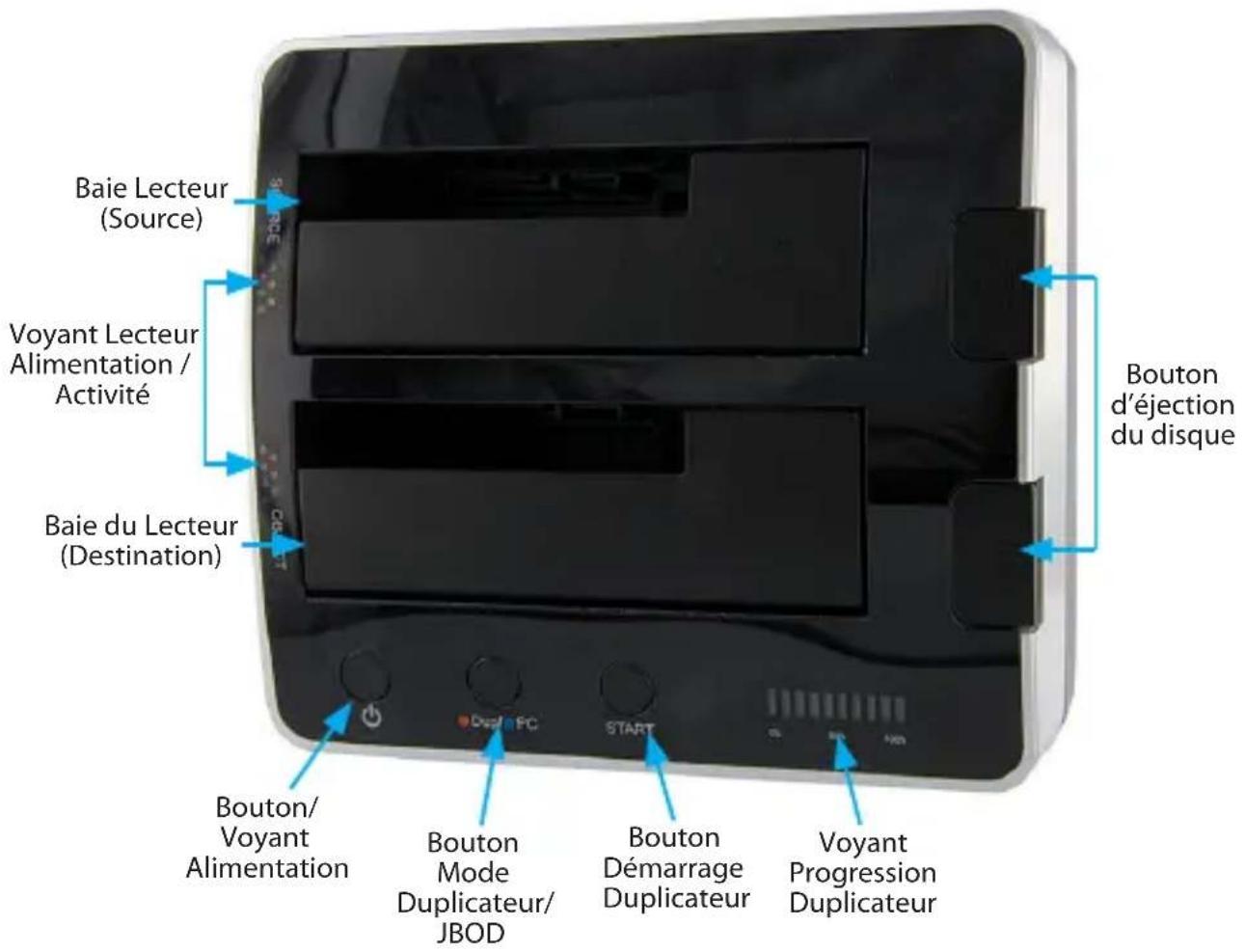

Vue du Haut

Baie Lecteur (Source) Voyant Lecteur Alimentation / Activité Baie du Lecteur (Destination) Bouton d'éjection du disque Bouton/ Voyant Alimentation Bouton Mode Duplicateur/ JBOD START Bouton Démarrage Duplicateur Voyant Progression Duplicateur

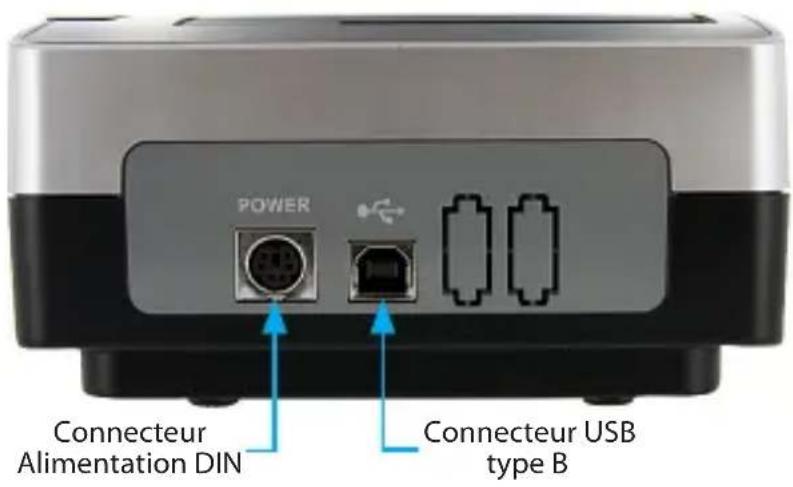

Vue Arrière

POWER Connecteur Alimentation DIN Connecteur USB type B

Installation

ATTENTION: Les disques durs doivent être manipulés avec précaution, surtout lors de leur transport. Le manque de prudence avec votre disque dur peut entraîner une perte de données. Toujours manipuler les périphériques de stockage avec précaution.

Installation du Matériel

Mode JBOD

1. Connectez l'adaptateur d'alimentation externe à la station d'accueil pour disque dur.
2. Installez un ou deux disques dur dans la station d'accueil dans n'importe quel lecteur.
3. Le bouton voyant Mode passe au bleu pour indiquer le mode JBOD. Pressez et retenez le bouton Mode pendant 3 secondes afin de basculer d'un mode à l'autre.
4. Connectez le câble USB de l'ordinateur à la station d'accueil de disque dur.
5. Le système d'exploitation détecte les disques durs et les rend disponibles. Les disques durs doivent être formatés et partitionnés en utilisant un outil de gestion de disque avant de pouvoir les accéder.

Mode Duplicateur

1. Connectez l'adaptateur d'alimentation externe à la station d'accueil pour disque dur.
2. Installez deux disques durs dans la station d'accueil. Assurez vous d'installer le disque contenant les données (source) que vous voulez copiez dans la baie du lecteur "source". Le disque dur de destination (destination) doit être de la même capacité ou capacité supérieure au disque dur source.
3. Le bouton voyant Mode passe au rouge pour indiquer le mode Duplication. Pressez et retenez le bouton Mode pendant 3 secondes afin de basculer d'un mode à l'autre.
4. Une fois que les deux disques durs sont installé, appuyer sur le bouton Démarrer (Start) pour commencer la duplication.

Installation du Logiciel

Windows 2000 / XP / Vista, Mac OS X, Linux kernel

Aucune installation de pilote n'est nécessaire pour ces systèmes d'exploitation, la station d'accueil d'accueil étant prise en charge nativement, les pilotes sont pré-installés.

Utilisation

État des Voyants

NomÉtatDescription

Alimentation / Activité du Lecteur	Bleu Disque Dur Détecté
	Rouge Aucun disque dur détecté
	Clignotant Activité du disque dur
PWR Alimentation	Éteint	La station d'accueil est hors tension
	Allumé	La station d'accueil est sous tension
Mode	Bleu Mode JBOD
	Rouge Mode Duplication

État de l'Alarme

ModeÉtatDescription

JBOD	Deux fois par secondes, toutes les 8 secondes	Disque retiré lors de la mise sous tension. Aucun disque présent.
Duplicateur Long bip par seconde, 3 fois		Échec de détection du disque dur.
Duplicateur	Deux fois par seconde, pendant 6 secondes	Complétement de la duplication de disque dur réussi.
Duplicateur Bip long et court		Erreur de duplication de disque.

Spécifications

Interface de Bus USB 2.0
Baies de Disque Dur 2
Chipset ID Acard ARC286
Connecteurs Externes	1 x USB type B
	1 x Alimentation externe DIN
Voyants	1 x Alimentation
	1 x Mode
	1 x Barre de Progression Duplicateur
Disques Durs Pris en Charge	2,5 po et 3,5 po SATA 1.5 et 3 Gbits / sec jusqu'à 1.5 To en capacité
Taux Maximum de Transfert de Données 480 Mbits / sec
Taux de Duplication 72 Mo / s
Adaptateur d'Alimentation 12/5V DC, 2000mA
Température de Fonctionnement 5°C ~ 80° (41°F ~ 176°F)
Température de Stockage -40°C ~ 70°C (-40°F ~ 158°F)
Humidité 90% HR
Dimensions 144.8 mm x 133.6 mm x 75.3 mm
Poids 550 g
Systèmes d'Exploitation Pris en Charge	Windows 2000 / XP / Server 2003 / Vista, Mac OS X, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie d'un an.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
